1 FIZJO-GEO Rinke Mariusz Geologia, geotechnika, hydrogeologia i ochrona środowiska ul. I. Paderewskiego 9; 5-6 Wrocław tel ; ; fax <fizjogeo@interia.pl> OPINIA GEOTECHNICZNA w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do Jednostki Wojskowej JW 440 w Sulechowie ZLECENIODAWCA: Wojskowe Biuro Projektów Budowlanych sp. z o.o. ul. Obornicka Wrocław INWESTOR: Rejonowy Zarząd Infrastruktury w Zielonej Górze AUTORZY: dr Mariusz Rinke upr. VII-9 mgr Andrzej Petri upr. VII-50 mgr Adam Fistek - geolog Wrocław, styczeń 0 r.

2 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie Zawartość dokumentacji I Tekst L.p. Str.. WSTĘP. ZAKRES WYKONANYCH BADAŃ. POŁOŻENIE I MORFOLOGIA TERENU BADAŃ 4. BUDOWA GEOLOGICZNA 4 5. WODA GRUNTOWA 4 6. WARUNKI GRUNTOWE 5 7. GEOTECHNICZNE WARUNKI POSADOWIENIA PROJEKTOWANEGO 5 GARAŻU. PODSUMOWANIE I WNIOSKI 6 II Załączniki. Mapa dokumentacyjna w skali : 000. Przekroje geologiczno - inżynierskie (6 szt.). Legenda do przekrojów - zestawienie cech fizyczno - mechanicznych gruntów 4. Objaśnienia symboli i znaków 5. Krzywe uziarnienia gruntów sypkich ( szt.) 6. Karta wyników badań sondą DPL ( szt.) 7. Karty otworów wiertniczych ( szt.)

3 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie. WSTĘP Opinię geotechniczną w celu ustalenia geotechnicznych warunków posadowienia projektowanego budynku garażu na terenie należącym do Jednostki Wojskowej JW. 440 w Sulechowie wykonano na zlecenie Rejonowego Zarządu Infrastruktury (RZI) w Zielonej Górze. Badania były realizowane w ramach zadania nr 49 opracowanie dokumentacji projektowo kosztorysowej na rozbudowę PST- dla potrzeb JW 440 w Sulechowie pod moduł REGINA. Na terenie badań przewiduje się budowę garażu murowanego o fundamentach w postaci ław fundamentowych. Wstępnie zakłada się posadowienie fundamentów poniżej poziomu przemarzania na głębokości ok.,0,4 m. Ostateczną decyzję o głębokości posadowienia Projektant podejmie po analizie wyników badań zawartych w niniejszej Opinii Geotechnicznej. Celem opracowania jest: rozpoznanie warunków gruntowych w podłożu projektowanego garażu; określenie parametrów geotechnicznych gruntów; określenie głębokości zalegania poziomu wody gruntowej oraz ocena wzajemnego oddziaływania wody gruntowej i fundamentów; ustalenie wzajemnego oddziaływania fundamentów garażu i podłoża gruntowego w fazie budowy i eksploatacji obiektu; ocena geotechnicznych warunków posadowienia projektowanego garażu. Podstawą do wykonania prac terenowych oraz sporządzenia Opinii Geotechnicznej był plan sytuacyjno - wysokościowy w skali : 000. Plan wiernie przedstawia istniejącą sytuację i jest wystarczająco dokładny do sporządzenia Opinii Geotechnicznej. Rzędne wykonanych otworów wiertniczych określono z planu sytuacyjno wysokościowego. Dokładność określania rzędnych tą metodą ocenia się na +/-5 cm. Opinię geotechiczną wykonano w oparciu o Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 7 kwietnia 0 roku w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, (Dz. U., poz. 46) w zakresie dla obiektów zaliczonych do pierwszej kategorii geotechincznej, oraz : Normy i Rozporządzenia: Polska Norma PN-B-0479: 99; Geotechnika, Dokumentowanie geotechniczne, Zasady ogólne ; Polska Norma PN-B-040: 9; Grunty budowlane. Określenie, symbole, podział i opis gruntów; Polska Norma PN-B-000: 9; Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowane ; Polska Norma PN-B-0445: 00; Geotechnika. Badania polowe ; Polska Norma PN-B-044: 9; Grunty budowlane. Badania próbek gruntów; Polska Norma PN-EN 997- Eurokod 7: Projektowanie geotechniczne. Część : Rozpoznanie i badanie podłoża gruntowego; Literatura specjalistyczna i opracowania: Glazer Z., 976.: Mechanika gruntów; Wyd. Geologiczne, Warszawa; Kondracki J., 00.: Geografia regionalna Polski; PWN Warszawa ; Pazdro Z., 990.: Hydrogeologia ogólna. Wyd. Geologiczne Warszawa ; Wiłun Z., 00.: Zarys geotechniki. WKiŁ. Warszawa.

4 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie. ZAKRES WYKONANYCH BADAŃ Przeanalizowano plan sytuacyjno wysokościowy wykonany w skali : 000 oraz zweryfikowano aktualne zagospodarowanie terenu. W oparciu o otrzymany plan, lokalną wizję terenu i zalecenia Projektanta metodą domiarów prostokątnych oraz przy użyciu GPS wyznaczono otworów wiertniczych. W ramach prac terenowych wykonano: - wizję lokalną terenu w dniach - grudnia 07 roku; - wyznaczenie miejsc sondowań przelotowych metodą domiarów prostokątnych; - sondowań przelotowych, w tym: do głębokości 6,0 m i 6 do głębokości m (łącznie 6,0 mb wierceń); - sondowania dynamiczne sondą DPL. W czasie prac terenowych prowadzono: - analizę makroskopową gruntów; - stałą obserwację oporu jaki stawia grunt urządzeniu wiertniczemu; - sondowania dynamiczne gruntów ; - obserwacje i pomiary poziomu wody gruntowej (nawierconego i ustabilizowanego zwierciadła wody); - pobór próbek gruntów do badań laboratoryjnych. W ramach badań laboratoryjnych wykonano: - analiza uziarnienia gruntów ( próbki); Parametry geotechniczne wyznaczono w oparciu o sprawdzoną w Polskich warunkach normę PN-B/-000 opierającą się na zależnościach korelacyjnych parametrów geotechnicznych z cechami fizycznymi gruntów i ich genezą (dopuszczonych do interpretacji przez Eurokod 7 jako «zależności lokalne»), przyjmując za parametr wiodący dla gruntów sypkich stopień zagęszczenia określony metodą polową. Prace kameralne: Przedstawiono w formie opisowej zebrane obserwacje terenowe. W oparciu o genezę i litologię wydzielono dwie warstwy geotechniczne występujące w podłożu gruntowym projektowanego garażu do głębokości 6,0 m; podano ich przestrzenny przebieg oraz przyporządkowano im podstawowe parametry geotechniczne. Podano wnioski odnośnie nośności podłoża i możliwości posadowienia projektowanego obiektu budowlanego.. POŁOŻENIE I MORFOLOGIA TERENU BADAŃ Lokalizacja: Teren badań położony jest około,5 km na południowy zachód od zabudowań Sulechowa, ok. 00 m na północ od rzeki Sulechówki (poza jej doliną), i ok. 00 m na północny - zachód od strzelnicy wojskowej. Położenie i morfologia Według podziału Polski na jednostki fizyczno - geograficzne teren badań położony jest w makroregionie Pojezierze Lubuskie, na granicy mezoregionu Pojezierze Łagowskie i Równiny Torzymskiej. Pod względem gemorfologicznym jest to równina sandrowa wzniesiona w tym rejonie w granicach 77,5 79,0 m n.p.m. Powierzchnia terenu przewidzianego do zabudowy jest płaska o deniwelacjach nie przekraczających 0,7 m. Teren przewidziany do zabudowy przecina transzeja o głębokości około 0,7, m.

5 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie. BUDOWA GEOLOGICZNA W płytkiej budowie geologicznej występują czwartorzędowe plejstoceńskie osady wodnolodowcowe zbudowane w stropowej części z piasków drobnych, a od głębokości ca,5,5 m z piasków średnich. Miąższość tych osadów przekracza 6 metrów (w pobliżu rzeki Sulechówki ich miąższość przekracza 5 m). Miejscami, w stropowej części osadów piaszczystych, występują piaski humusowe o miąższości do ok. 0,7 m, które są pozostałością podglebia lasu wcześniej rosnącego na tym terenie. Przypowierzchniową warstwę stanowi słabo wykształcona gleba o miąższości 0,0 0,0 m. 4. WODA GRUNTOWA Woda gruntowa o zwierciadle swobodnym występuje w piaskach na głębokości ca,5 -,50 m (rzędne 76, 76,6 m n.p.m.). Poziom wody uznano za średni. Po intensywnych opadach oraz roztopach można się liczyć z podniesieniem poziomu wody gruntowej o ca 0, 0,4 m. Tabela. Głębokości i rzędne zwierciadła wody w otworach Nr otworu Rzędna otworu Głębokość zw. wody Rzędna zw. wody [m n.p.m.] [m] [m n.p.m.] 7,55,05 76,50 7,,5 76,7 7,,0 76, 4 7,77,40 76,7 5 7,65,50 76,5 6 7,5,5 76, 7 7,7,5 76,5 7,5,5 76,60 Wody powierzchniowe: Teren badań położny jest około W odległości około 00 m na północ od cieku Sulechówka. Wody opadowe infiltrują w podłoże lub spływają po powierzchni terenu w kierunku południowym. 4

6 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie 6. WARUNKI GRUNTOWE Od powierzchni do głębokości 0,0 0,0 m występuje warstwa organiczna gleba. Poniżej wydzielono: WARSTWA I: stanowią występują miejscami pod glebą piaski humusowe (grunty próchniczne w stanie luźnym) o miąższości dochodzącej do ok. 0,7 m. WARSTWA II: do której zaliczono piaski drobne i piaski średnie w stanie średnio zagęszczonym występujące do głębokości przekraczającej 6 m. W warstwie tej wydzielono dwa pakiety geotechniczne: Pakiet : zaliczono do niego piaski drobne występujące od głębokości 0,0 0,70 m do,5,5 m będące w stanie średnio zagęszczonym o stopniu zagęszczenia ID=0,55; Pakiet : to piaski średnie i piaski średnie na granicy piasków drobnych występujące poniżej głębokości,5,5 m będące w stanie średnio zagęszczonym lub zagęszczonym (przyjęto dla nich uogólniony stopień zagęszczenia ID=0,65); Pozostałe właściwości fizyczno mechaniczne gruntów zaliczonych do wydzielonych warstw geotechnicznych podano w legendzie do przekrojów stanowiącej załącznik nr do opracowania. 7. GEOTECHNICZNE WARUNKI POSADOWIENIA PROJEKTOWANEGO GARAŻU We wstępnie zakładanym poziomie posadowienia fundamentów na głębokości ok.,0,4 m występują piaski drobne w stanie średnio zagęszczonym (warstwa geotechniczna II, pakiet o ID = 0,55) - grunty o wysokich parametrach geotechnicznych i dobrej nośności, umożliwiają bezpośrednie posadowienie fundamentów. Poniżej zakładanego poziomu posadowienia, do głębokości,5,5 m występują piaski drobne przechodzące w piaski średnie w stanie średnio zagęszczonym lub zagęszczonym (zaliczone do pakietu ) o dobrych parametrach geotechnicznych. Od powierzchni do głębokości ca 0,0-0,7 m występują grunty organiczne, które z podłoża fundamentów i posadzki garażu należy usunąć. Zwierciadło wody gruntowej w grudniu 07 r. ustabilizowało się na głębokości,5,50 m na rzędnych 76, - 76,6 m n.p.m. Poziom obserwowany uznano za średni, może ulegać sezonowym wahaniom o ca 0, 0,4 m. Woda gruntowa nie powinna utrudniać wykonywania fundamentów. Piaski występujące w podłożu są równoziarniste, trudne do zagęszczenia. Przed ich powtórnym wykorzystaniem do budowy proponuje się je doziarnić lub zmodyfikować cementem. 5

7 Opinia geotechniczna w celu ustalenia geotechnicznych warunków posadowienia projektowanego garażu na terenie należącym do jednostki wojskowej JW 440 w Sulechowie. PODSUMOWANIE I WNIOSKI Od powierzchni terenu do głębokości ca 0,0 0,70 m występują grunty organiczne (gleba i grunty próchniczne) w stanie luźnym, które nie nadają się do bezpośredniego posadowienia fundamentów. Miejscami miąższość gruntów humusowych może być większa od stwierdzonej w wykonanych otworach; Poniżej gruntów organicznych do głębokości przekraczającej 6 m występują piaski drobne lub piaski średnie w stanie średnio zagęszczonym (zaliczone do warstwy geotechnicznej II o ID 0,55) o dobrych parametrach geotechnicznych; Woda gruntowa kształtuje się na głębokości,,5 m p.p.t., nie powinna utrudniać wykonywania robót ziemnych i fundamentowych; Na badanym terenie panują dobre warunki gruntowo wodne do posadowienia fundamentów - dominują grunty nośne o dobrych parametrach geotechnicznych, mało ściśliwe, niewrażliwe na zmianę wilgotności. Zgodnie z podziałem podanym w Rozporządzeniu MTBiGM (0, poz. 46) projektowany garaż zaliczono do I kategorii geotechnicznej, przy panujących w podłożu prostych warunkach gruntowych. Propozycje i zalecenia: Warstwę gruntów organicznych należy usunąć z podłoża fundamentów i posadzki budynku; Fundamenty projektowanego garażu proponuje się posadowić w obrębie piasków zaliczonych do warstwy geotechnicznej II; Zaleca się dokonać odbioru gruntów w wykopach fundamentowych przez uprawnionego geologa inżynierskiego (uprawnienia MOS kat. VI lub VII) ; Przy prawidłowo wykonywanych pracach ziemnych i fundamentowych w czasie budowy i eksploatacji obiektu nie przewiduje się zmian warunków gruntowych. 6

8 -VI- -IV- -V- -III- -II- -I-

9 Sulechów - jednostka wojskowa skala pozioma : 000 skala pionowa : 50 PRZEKRÓJ -I- PRZEKRÓJ -II- PRZEKRÓJ -III- PRZEKRÓJ -IV- [m n.p.m.] 7,55 7, 7, 7, 7, 4 7,77 4 7,77 5 7,65 79,0 NW SE N S NW SE N S 7,0 77,0 76,0 75,0 7 Gb 0, 0,7,5 /,4,5 +k DPL,4,05 DPL =0,55 =0,65, /,5, / =0,55,5 I =0,65 Gb h 0,4,5,0 Gb h 0,4,5 I,0 Gb h [ln/szg] 0,7 [szg/zg] [szg/zg] =0,55 =0,55 =0,65,5,40 Gb h [ln/szg] 0,7,5,40 I =0,65 Gb 0, h 0,5,5,50 7,0 7,0-7,5 m - - 7,5 m - - 7,5 m - - 7,5 m - rzędna zwierciadła wody gruntowej ustabilizowana 76,50 nawiercona 76,50 76,7 76,7 76,7 76,7 76, 76, 76, 76, 76,7 76,7 76,7 76,7 76,5 76,5 data pomiaru:..07 Temat Sulechów - jednostka wojskowa Wykonawca WBPB Sp. z o.o., ul. Obornicka 0, Wrocław Opracował dr M. Rinke upr. VII-9; mgr A. Petri upr. VII r. skala : 000/50 Zał...

10 PRZEKRÓJ -V- Sulechów - jednostka wojskowa PRZEKRÓJ -VIskala pozioma : 000 skala pionowa : 50 [m n.p.m.] 5 7,65 6 7,5 6 7,5 7 7,7 7,5 79,0 NW SE N S NEN SWS Gb 0, h I 7,0 77,0 76,0 0,5,5,50 =0,55 =0,65,5 /,5,5 =0,55,5, DPL [],5 [],5,4, / /,5 75,0 =0,65 7 7,0 6,0 6,0 7,0-7,5 m - - 7,5 m - - m - rzędna zwierciadła wody gruntowej ustabilizowana 76,5 nawiercona 76,5 76, 76, 76, 76, 76,5 76,5 76,60 76,60 data pomiaru:..07 Temat Sulechów - jednostka wojskowa Wykonawca WBPB Sp. z o.o., ul. Obornicka 0, Wrocław Opracował dr M. Rinke upr. VII-9; mgr A. Petri upr. VII r. skala : 000/50 Zał...

11 Zestawienie właściwości fizyczno-mechanicznych - LEGENDA DO PRZEKROJÓW TEMAT: Sulechów - jednostka wojskowa, budowa garażu Objaśnienia geologiczne Profil stratygraficznolitologiczny Opis litologicznostratygraficzny Parametry geotechniczne: wartość charakterystyczna x /n/ współczynnik materiałowy m wartość obliczeniowa x r Nr Symbol warstwy gruntu geotech-wnicznej PN-6/ B-040 Symbol konsolidacji gruntu Stan gruntu Stopień zagęszczenia Stopień plastyczności I L Wilgotność naturalna w n % [t m - ] () - wartość określona na podstawie badań polowych lub laboratoryjnych () : Symbol lub wartość określona wg zależności podanych przez Wiłuna (Zarys geotechniki, 007) - Pozostałe ustalone wg PN-/B-000 Spójność c u [kpa] Kąt tarcia Gęstość objętościowa wewnętrznego u [ ] Edometryczny moduł ściśliwości pierwotnej M 0 [kpa] wtórnej M [kpa] Moduł odkształcenia pierwotny E 0 [kpa] wtórny E [kpa] Gleba (słabo wykształcona, piaszczysta) Grunty próchniczne piasek drobny humusowy I Gb H[h] - 0,0 warstwa gruntów organicznych, która nie nadaje się do bezpośredniego posadowienia obiektu budowlanego Czwartorzęd, plejstocen, osady wodnolodowcowe: piaski drobne,5 0,55 () w 6 000, 0, ,9 piaski średnie na granicy piasków drobnych, piaski średnie /,0 0,65 () nw,,05 0,9 0, Zał..

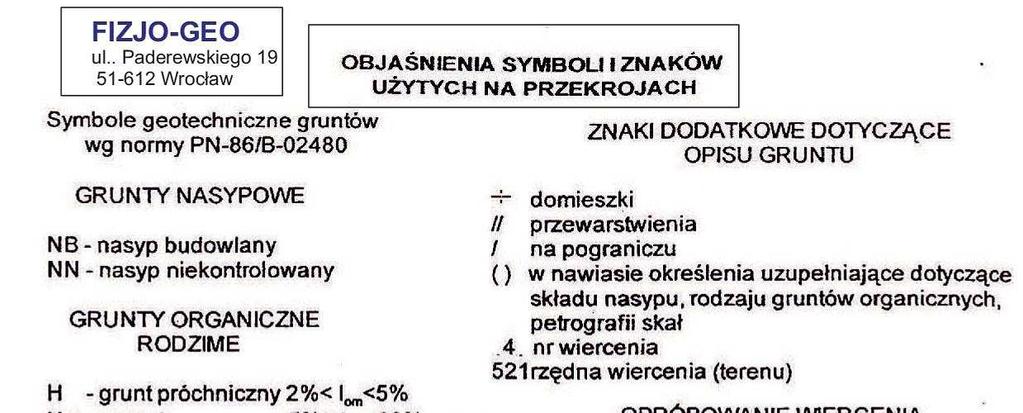

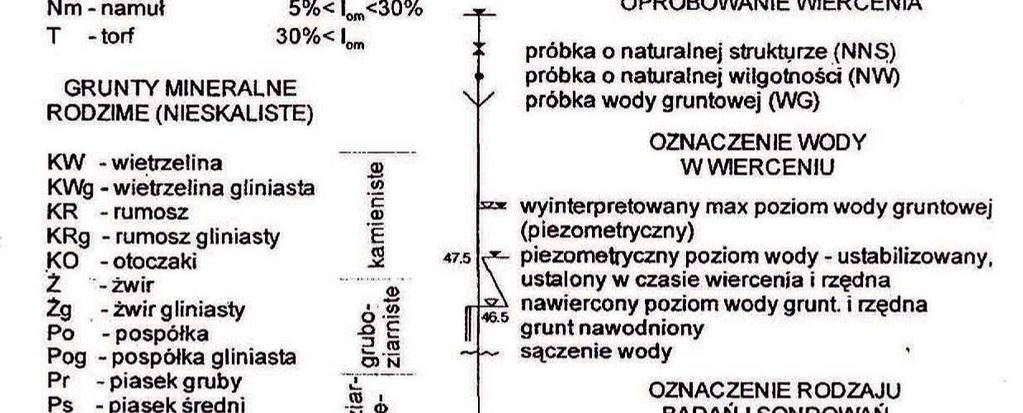

12

13 Sulechów, jednostka wojskowa - hala Zawartość ziarn (cząstek) o średnicy mniejszej niż - d, [%] Nazwa gruntu: Piasek średni Współczynnik filtracji: k =,6 m/d Wskaźnik uziarnienia: U =, Średnica zastępcza ziarna (cząstki) - d, [mm] Sulechów, jednostka wojskowa - hala Zawartość ziarn (cząstek) o średnicy mniejszej niż - d, [%] Nazwa gruntu: Piasek średni Współczynnik filtracji: k = 7,7 m/d Wskaźnik uziarnienia: U =, Średnica zastępcza ziarna (cząstki) - d, [mm] Zał

14 KARTA WYNIKÓW BADAŃ SONDĄ DPL Sonda nr Przy otw. Rzędna 7,55 m n.p.m. Data..07 TEMAT: Sulechów jednostka wojskowa, budowa garażu Głęb. w m p.p.t. Poziom wody Profil litologiczny Gb Obciążenie (N) 500 Liczba uderzeń lub półobrotów na 0 cm wpędu sondy (N ) ŚCINANIE t fmax t fconst INTERPRETACJA N 0 q d (I L ) 0,6,05 / 7 0,75 4 +k Wytrzymałość na ścinanie DPL ITB-ZW t f kpa Opracował: M. Rinke... Zał. 6..

15 KARTA WYNIKÓW BADAŃ SONDĄ DPL Sonda nr Przy otw. 7 Rzędna 7,55 m n.p.m. Data..07 TEMAT: Sulechów jednostka wojskowa, budowa garażu Głęb. w m p.p.t. Poziom wody Profil litologiczny Gb Obciążenie (N) 500 Liczba uderzeń lub półobrotów na 0 cm wpędu sondy (N ) ŚCINANIE t fmax t fconst INTERPRETACJA N 0 q d (I L ), 7 0,6,5,4 40 0,75 / Wytrzymałość na ścinanie DPL ITB-ZW t f kpa Opracował: M. Rinke... Zał. 6..

16 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: mechaniczny Nr otw. Rzędna Data wyk. 7, Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej Gb 0,0 Gleba.0,40 Piasek drobny, w szg,5 67 mm,05.0 /,0 Piasek średni na granicy piasku drobnego nw zg k 0, 0,,5,7 Piasek średni z kamieniami Piasek średni, zg zg Uwagi : Opracował: M. Rinke Zał. 7..

17 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: mechaniczny Nr otw. Rzędna Data wyk. 7,..07 Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej Gleba.0,65 Piasek drobny, w szg 67 mm,5.0,.0 /, Piasek średni na granicy piasku drobnego nw zg Uwagi : Opracował: M. Rinke Zał. 7..

18 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: ręczny Nr otw. Rzędna Data wyk. 7,..07 Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej H[h] 0,5 0,4 Gleba Piasek drobny humusowy szary ln.0 75 mm,0.0, Piasek drobny, w szg,5.0,5 Piasek średni nw zg Uwagi : Opracował: M. Rinke Zał. 7..

19 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: ręczny Nr otw. Rzędna Data wyk. 4 7, Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej H [h] 0,55 0,7 Gleba Grunt próchniczny Piasek drobny humusowy szary ln.0 75 mm,40.0, Piasek drobny, w szg,5.0,5 Piasek średni nw zg Uwagi : Opracował: M. Rinke Zał. 7.4.

20 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: ręczny Nr otw. Rzędna Data wyk. 5 7, Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej H [h] 0,40 0,0 0,5 Gleba Grunt próchniczny Piasek drobny humusowy szary ln.0 75 mm.0,0 Piasek drobny, w szg,50,5.0,5 Piasek średni nw zg Uwagi : Opracował: M. Rinke Zał. 7.5.

21 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: ręczny Nr otw. Rzędna Data wyk. 6 7,5..07 Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej Gleba.0, Piasek drobny, w szg 75 mm.0,50,5.0,75 Piasek średni nw zg Uwagi : Opracował: M. Rinke Zał. 7.6.

22 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: mechaniczny Nr otw. Rzędna Data wyk. 7 7,7..07 Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej Gleba.0,05 Piasek drobny, w szg 75 mm.0,5,0 NU,0, /,0 Piasek drobny na granicy piasku średniego nw zg , Uwagi : Opracował: M. Rinke Zał. 7.7.

23 Nazwa tematu: KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Sulechów - jednostka wojskowa, budowa garażu System wiercenia: mechaniczny Nr otw. Rzędna Data wyk. 7,5..07 Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Gł. nawierconego ustabilizowanego zw. wody w [m]; data, godz, Głębokość w m ppt. Profil Skala : 50 Miąższość warstwy w [m] Rodzaj gruntu i barwa OPIS MAKROSKOPOWY Geneza i stratygrafia litologiczny Wilgot- -ność % Ilość wałeczkowań Stan gruntu CaCO w % Rodzaj i gł. pobranej próbki Nr warstwy geotechnicznej Gleba 67 mm.0.0,5,05,0 Piasek drobny, w szg /,0 Piasek drobny na granicy piasku średniego nw zg , Uwagi : Opracował: M. Rinke Zał. 7..
