1 FIZJO-GEO Badania z zakresu geologii, geotechniki i ochrony środowiska ul. Paderewskiego 19; Wrocław tel ; ; fax <fizjogeo@interia.pl> Ocena warunków gruntowo - wodnych dla opracowania ekspertyzy określającej przyczyny uszkodzeń chodnika na terenie Komisariatu Policji Wrocław - Fabryczna przy ulicy gen. Iwana Połbina 1 we Wrocławiu ZLECENIODAWCA: PB Ada Bud Adam Gierczak ul. Oleśnicka 15b Wrocław AUTORZY: mgr Andrzej Petri upr. VII-1530 Wrocław, październik 2016 r.

2 Ocena warunków gruntowo wodnych dla ekspertyzy określającej przyczyny uszkodzeń chodnika przy ulicy Połbina 1 we Wroclawiu Zawartość opracowania I Tekst L.p. Str. 1. WSTĘP 2 2. POŁOŻENIE I MORFOLOGIA TERENU BADAŃ 2 3. BUDOWA GEOLOGICZNA 3 4. WARUNKI WODNE 3 5. WARUNKI GRUNTOWE POSADOWIENIA BUDYNKÓW 3 6. PODSUMOWANIE I WNIOSKI 4 II Załączniki 1. Mapa dokumentacyjna w skali 1 : Profile odsłonięć fundamentów (3 szt.) 3. Legenda do profili 4. Objaśnienia symboli i znaków; Fizjo Geo Mariusz Rinke, ul. Paderewskiego 19, Wrocław 1

3 Ocena warunków gruntowo wodnych dla ekspertyzy określającej przyczyny uszkodzeń chodnika przy ulicy Połbina 1 we Wroclawiu 1. WSTĘP Opracowanie wykonano na zlecenie firmy PB Ada Bud Adam Gierczak z siedzibą przy ulicy Oleśnickiej 15B, Wrocław; Celem opracowania jest: rozpoznanie warunków gruntowych w podłożu istniejących obiektów (kojców i chodnika); określenie parametrów geotechnicznych gruntów; określenie głębokości zalegania poziomu wody gruntowej; określenie sposobu posadowienia istniejących budynków ; przedstawienie propozycji i zaleceń dotyczących usunięcia uszkodzeń nawierzchni chodnika ; W ramach opracowania wykonano: - wizję lokalną terenu w październiku 2016 roku; - wyznaczenie miejsc sondowań przelotowych i odsłonięć fundamentów; - sondowanie sondą DPL; - 3 odsłonięcia fundamentów i sondowania przelotowe; - ocena makroskopowa gruntów; Prace geodezyjne: Podstawą do wykonania prac terenowych oraz sporządzenia Opinii był plan sytuacyjno - wysokościowy w skali 1: 500 otrzymany od Zleceniodawcy. Plan wiernie przedstawia istniejącą sytuację i jest wystarczająco dokładny do sporządzenia Opracowania. Wykorzystane materiały archiwalne, literatura przedmiotu i normy 1. Dokumentacje geotechniczne i geologiczno inżynierskie wykonane w rejonie badań (przy ulicy Marciniaka, placu Grunwaldzkiego); 2. Wiłun Z : Zarys geotechniki, WKiŁ, Warszawa; 3. Norma PN-B :2002, Geotechnika. Badania polowe; 4. Norma PN-88/B Grunty budowlane. Badania próbek gruntu; 5. Norma PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli; 6. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. Nr 0, poz. 463). 2. POŁOŻENIE I MORFOLOGIA TERENU BADAŃ Lokalizacja: Teren badań znajduje się w zachodniej części Wrocławia przy ulicy gen Iwana Połbina 1, na terenie Komisariatu Policji Fabryczna. Położenie geograficzne i morfologia terenu: Według podziału Polski na jednostki fizyczno - geograficzne teren badań położony jest w makroregionie Nizina Śląska w mezoregionie Pradolina Wrocławska. Fizjo Geo Mariusz Rinke, ul. Paderewskiego 19, Wrocław 2

4 Ocena warunków gruntowo wodnych dla ekspertyzy określającej przyczyny uszkodzeń chodnika przy ulicy Połbina 1 we Wroclawiu Morfologicznie teren badań położony jest w dolinie rzeki Odry, wzniesionej w tym rejonie w granicach 111,0 115,0 m n.p.m. Naturalna rzeźba terenu jest przekształcona działalnością człowieka poprzez przekopanie i nadsypanie powierzchni terenu gruntami nasypowymi o miąższości ca 2,5 2,7 m. 3. BUDOWA GEOLOGICZNA W płytkiej budowie geologicznej występują holoceńskie rzeczne piaski i żwiry. Na piaskach zalegają grunty nasypowe. Strop piasków zalega na głębokości ca 2,5 2,7 m, a ich miąższość przekracza 8,0 m. Przypowierzchniową warstwę budują grunty nasypowe (nasypy niekontrolowane) o miąższości ca 2,5 2,7 m zbudowane z glin, glin piaszczystych, glin pylastych z fragmentami cegieł i przewarstwieniami piasków. 4. WARUNKI WODNE Wody podziemne: W czasie prowadzenia badań, do głębokości wykonanych wierceń wody gruntowej nie stwierdzono. Z analizy materiałów archiwalnych wynika, że woda gruntowa występuje na głębokości ca 3,5 4,0 m. 5. WARUNKI GRUNTOWE W podłożu istniejących obiektów, na podstawie odmienności litologicznej i genetycznej oraz zróżnicowania stanu (stopnia zagęszczenia lub stopnia plastyczności) wydzielono dwie warstwy geotechniczne ; Warstwa : to nasypy niekontrolowane występujące na całym terenie badan od głębokości ca 0,00 0,20 m do 2,50 2,70 m. W obrębie gruntów nasypowych wydzielono : 1- to nasypy zbudowane z glin, glin piaszczystych z fragmentami cegieł i przewarstwienniami piasków - występujące od głębokości 0,0 0,2 m do 1,3 2,7 m. Grunty te są w stanie plastycznym o stopniu plastyczności IL=0,30 0,40 ; 2- budują nasypy niekontrolowane zbudowane z glin pylastych przewarstwianych piaskami średnimi, stwierdzone w wierceniu nr 1 od głębokości 1,30 m do 2,40 m, będące w stanie twardoplastycznym o stopniu plastyczności IL=0,20 ; 3- to nasypy niekontrolowane zbudowane z piasków drobnych występujących w wierceniu nr 2 od głębokości 2,15 m do 2,50 m, będące w stanie średnio zagęszczonym o stopniu zagęszczenia ID=0,40 ; Fizjo Geo Mariusz Rinke, ul. Paderewskiego 19, Wrocław 3

5 Ocena warunków gruntowo wodnych dla ekspertyzy określającej przyczyny uszkodzeń chodnika przy ulicy Połbina 1 we Wroclawiu Warstwa I : piasków grubych występujących od głębokości ca 2,50 2,70 m do ponad 3,0 m, będących w stanie średnio zagęszczonym o stopniu zagęszczenia ID=0,50 ; Pozostałe właściwości fizyko mechaniczne gruntów zaliczonych do wydzielonych warstw geotechnicznych podano w legendzie do profilu stanowiącej załącznik do Opinii PODSUMOWANIE I WNIOSKI Podłoże istniejących budynków rozpoznano poprzez wykonanie 3 odsłonięć fundamentu i sondowań przelotowych do głębokości 1,5 3,0 m. W podłożu istniejących budynków do głębokości ca 2,50 2,70 m zalegają nasypy niekontrolowane zbudowane z glin, glin piaszczystych, glin pylastych z fragmentami cegieł (1, 2, 3 o IL=0,20 0,40) i piasków drobnych (ID=0,40); Poniżej stwierdzono rzeczne piaski grube w stanie średnio zagęszczonym o ID=0,50; Do głębokości wykonanych wierceń wody gruntowej nie stwierdzono ; Istniejące obiekty posadowione są na słupach żelbetowych opartych w piaskach warstwy geotechniczne I o ID=0,50 (na głębokości ca 2,50 2,70 m); Przestrzenie między słupami wypełnione są gruntami nasypowymi (1, 2, 3); Pod budynkami istnieje pusta przestrzeń o zmiennej miąższości (o ca 0,2 0,6 m); Grunt i podbudowa chodnika pod wpływem wody opadowej i wibracji przemieszcza się pod istniejące obiekty (tworząc uszkodzenia nawietrzni). Przemieszczony grunt wypełnia pustą przestrzeń pod budynkami; Propozycje i zalecenia Proponuje się wykonanie wykopu wzdłuż budynków i montaż prefabrykowanej ściany oporowej, która zabezpieczy grunt przed przemieszczaniem się pod istniejące budynki; Zasypki ściany oporowej należy wykonywać warstwami (gruntem zagęszczalnym piaskiem lub pospółką) zagęszczonymi zgodnie z zaleceniami projektanta obiektu (IS 0,98); Fizjo Geo Mariusz Rinke, ul. Paderewskiego 19, Wrocław 4

6 3 1 2 R MAPA DOKUMENTACYJNA SKALA 1 : miejsce i numer odsłonięcia i wiercenia R - punkt wysokościowy przyjęty do niwelacji - R=114,87 m n.p.m. FIZJO-GEO

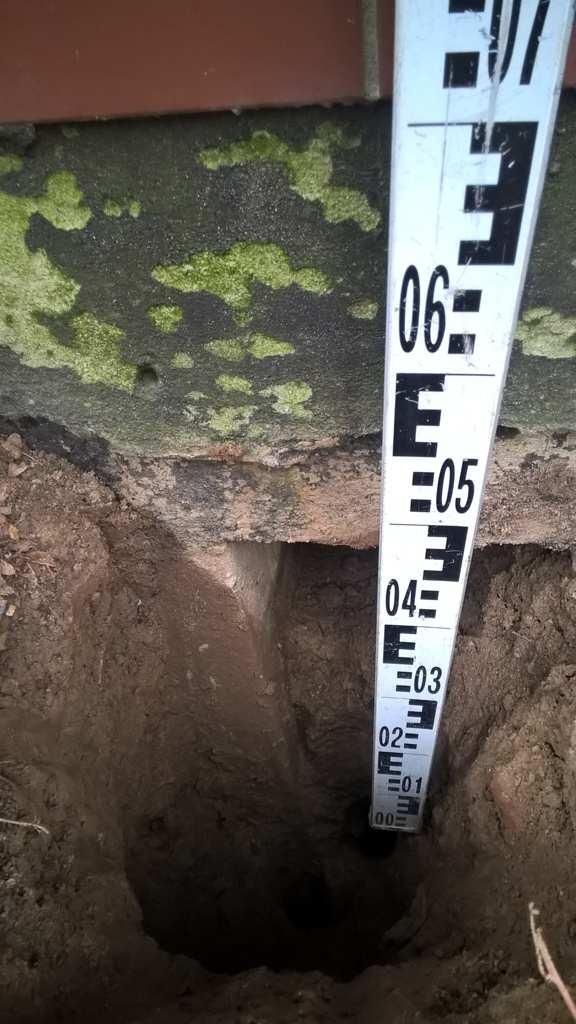

7 Odsłonięcie fundamentu 1 skala pionowa 1 : 25 Wrocław ulica Połbina 1 Rzędna terenu [m n.p.m.] 0,23 0,15 115,0 pustka 0,55 0,0 0,10 NB[Ps] 0,20 Kostka (chodnik) 0,33 114,5 114,0 [słup 0,31m/ 0,44m] [G+c] Nasypy niekontrolowane [glina z fragmentami cegieł] w stanie plastycznym 113,5 1,30 113,0 [G // Ps] 2 Nasypy niekontrolowane [glina pylasta przewarstwiana piaskiem średnim] w stanie twardoplastycznym 112,5 2,40 112,0 0,31 111,5 głębokość zw.wody ustabiliz.: naw.: data pomiaru r. suchy Wykonawca: FIZJO-GEO Opracował:mgr A. Petri

8 Rzędna terenu [m n.p.m.] Odsłonięcie fundamentu 2 skala pionowa 1 : 25 Wrocław ulica Połbina 1 115,0 114,5 pustka 0,20 Schody [bloczki owe] 0,61 114,0 113,5 0,31 [G/Gp //Ps] Nasypy niekontrolowane [gliny na pograniczu glin piaszczystych przewarstwiane piaskiem średnim] w stanie plastycznym [G/Gp //Ps] 1,50 113,0 112,5 112,0 2,15 [Pd] 2,50 Pr/Po 3,00 3 DPL I fqh Nasyp niekontrolowany [piasek drobny] w stanie średnio zagęszczonym Piaski grube na pograniczu pospółek w stanie średnio zagęszczonym 111,5 głębokość zw.wody ustabiliz.: naw.: data pomiaru r. suchy suchy Wykonawca: FIZJO-GEO Opracował:mgr A. Petri

9 Rzędna terenu [m n.p.m.] Odsłonięcie fundamentu 3 skala pionowa 1 : 25 Wrocław ulica Połbina 1 115,0 0,10 NB[Ps] 0,20 Kostka (chodnik) 0,39 114,5 pustka 0,31 114,0 113,5 [G//Gp +Ps] Nasypy niekontrolowane [glina przewarstwiana gliną piaszczystą i piaskiem średnim] w stanie plastycznym 113,0 112,5 112,0 2,70 Pr/Po 3,00 I fqh Piaski grube na pograniczu pospółek w stanie średnio zagęszczonym 111,5 głębokość zw.wody ustabiliz.: naw.: suchy data pomiaru r. Wykonawca: FIZJO-GEO Opracował:mgr A. Petri

10 TEMAT: Wrocław ul. Połbina 1 Objaśnienia geologiczne Profil stratygraficznolitologiczny Opis litologicznostratygraficzny LEGENDA DO PROFILI Parametry geotechniczne: wartość charakterystyczna x /n/ współczynnik materiałowy m wartość obliczeniowa x r Nr Symbol warstwy gruntu geotech-wnicznej PN-86/ B Symbol konsolidacji gruntu Stan gruntu Stopień zagęszczenia I D Stopień plastyczności I L Wilgotność naturalna w n % (1) Wartość ustalona metodą badań polowych lub laboratoryjnych (2) : wartość określona na podstawie zależności podanych przez Wiłuna (Zarys geotechniki, 2007) - pozostałe ustalone wg PN-81/B [t m 3 ] Spójność c u [kpa] Kąt tarcia Gęstość objętościowa wewnętrznego u [ ] Edometryczny moduł ściśliwości pierwotnej M 0 [kpa] wtórnej M [kpa] Moduł odkształcenia pierwotny E 0 [kpa] wtórny E [kpa] [G, Gp] Nasypy niekontrolowane - parametry należy traktować orientacyjnie 21 2,05 10,5 11,5 0,40 1,1 0,9 0,9 0, [G ] 16 2,15 14,5 0,20 16,5 1,1 0,9 0,9 0, fqh 3 [Pd] 0, ,1 1,75 0,9 29,5 0, I Pr 14 1, ,50 1) 1,1 0, , Opracował: A. Petri
