1 uzdatnianie wody FUNAM Sp. z o.o. ul. Mokronoska 2, Wrocław funam@funam.pl, ISO 9001 ISO PROJEKT WYKONAWCZY CZĘŚĆ SSWiN I CCTV - Rewizja 1 - NAZWA ZADANIA INWESTYCYJNEGO Modernizacja Stacji Uzdatniania Wody w śaganiu Obiekt Budowa i remont Stacji Uzdatniania Wody w śaganiu wraz z infrastrukturą towarzyszącą System sygnalizacji włamania i napadu oraz system dozorowej telewizji przemysłowej Adres Inwestor Jedn. Proj. działki nr: 2481, 2588, 2587, obręb 0003 śagań śagańskie Wodociągi i Kanalizacje Sp. z o.o. Ul. B. Chrobrego 44, śagań FUNAM sp. z o.o.-wrocław Data wrzesień 2015 PROJEKTANT branŝa Elektryczna i AKPiA inŝ. A. RóŜycki OPL/0629/POOE/10 SPRAWDZAJĄCY branŝa Elektryczna i AKPiA inŝ. R. Jurowicz 142/79/Op Tel , , , fax Biuro Handlowe: tel./fax KRS Sąd Rejonowy dla Wrocławia-Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego Wysokość kapitału zakładowego wpłaconego ,00 PLN NIP , REGON Konto: Meritum Bank ICB S.A

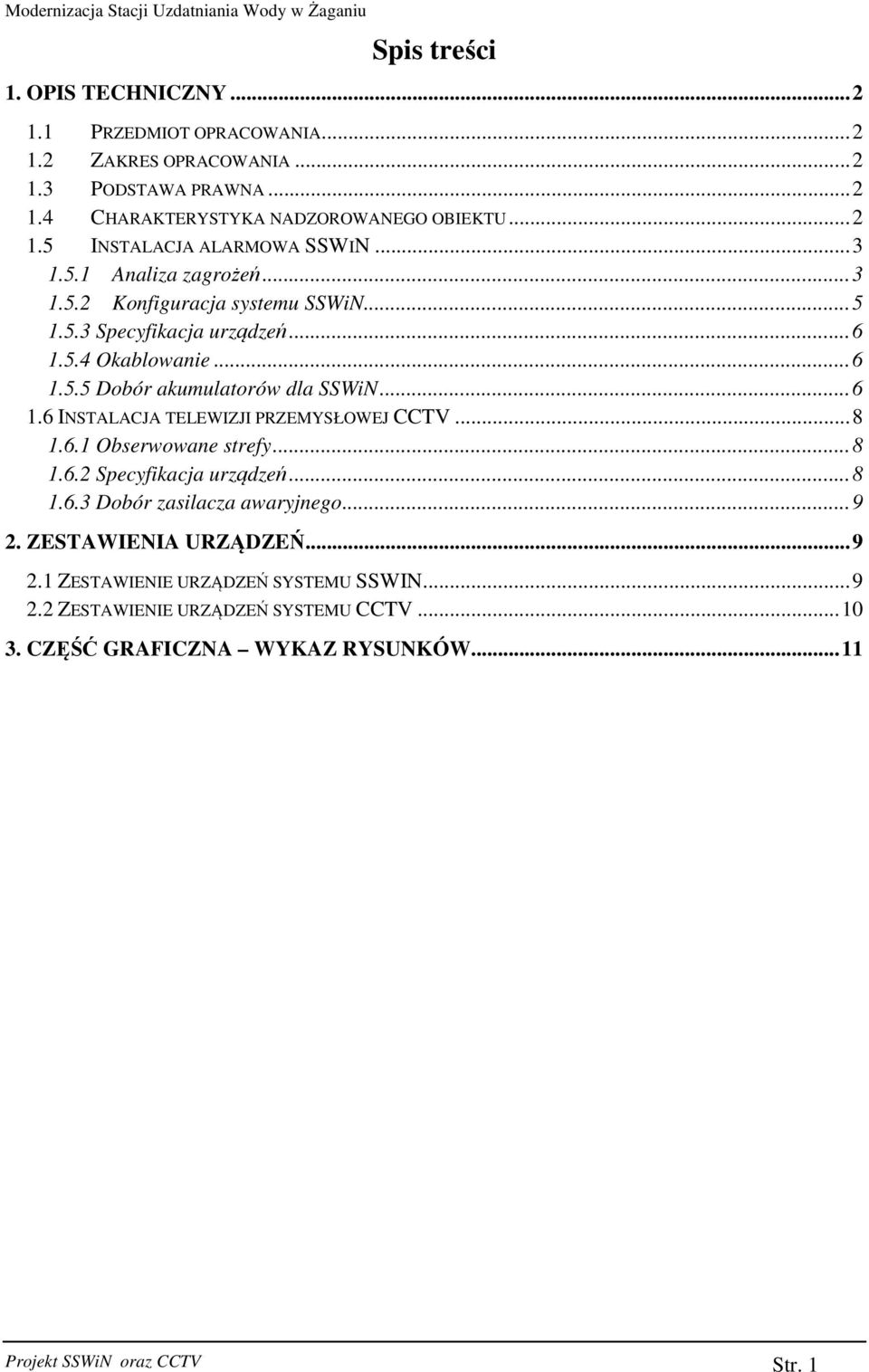

2 Spis treści 1. OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWA PRAWNA CHARAKTERYSTYKA NADZOROWANEGO OBIEKTU INSTALACJA ALARMOWA SSWIN Analiza zagrożeń Konfiguracja systemu SSWiN Specyfikacja urządzeń Okablowanie Dobór akumulatorów dla SSWiN INSTALACJA TELEWIZJI PRZEMYSŁOWEJ CCTV Obserwowane strefy Specyfikacja urządzeń Dobór zasilacza awaryjnego ZESTAWIENIA URZĄDZEŃ ZESTAWIENIE URZĄDZEŃ SYSTEMU SSWIN ZESTAWIENIE URZĄDZEŃ SYSTEMU CCTV CZĘŚĆ GRAFICZNA WYKAZ RYSUNKÓW Projekt SSWiN oraz CCTV Str. 1

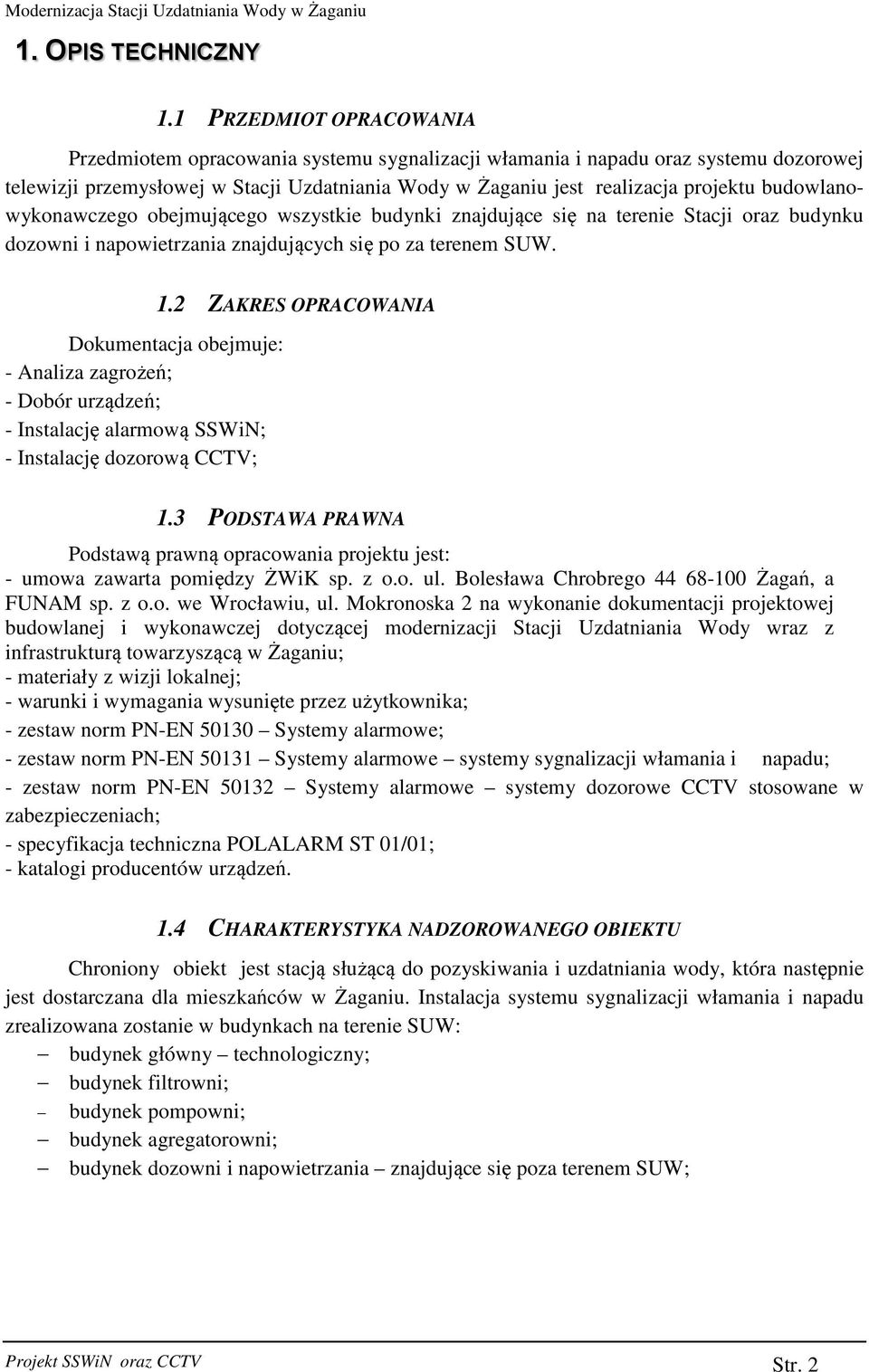

3 1. OPIS TECHNICZNY 1.1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania systemu sygnalizacji włamania i napadu oraz systemu dozorowej telewizji przemysłowej w Stacji Uzdatniania Wody w Żaganiu jest realizacja projektu budowlanowykonawczego obejmującego wszystkie budynki znajdujące się na terenie Stacji oraz budynku dozowni i napowietrzania znajdujących się po za terenem SUW. Dokumentacja obejmuje: - Analiza zagrożeń; - Dobór urządzeń; - Instalację alarmową SSWiN; - Instalację dozorową CCTV; 1.2 ZAKRES OPRACOWANIA 1.3 PODSTAWA PRAWNA Podstawą prawną opracowania projektu jest: - umowa zawarta pomiędzy ŻWiK sp. z o.o. ul. Bolesława Chrobrego Żagań, a FUNAM sp. z o.o. we Wrocławiu, ul. Mokronoska 2 na wykonanie dokumentacji projektowej budowlanej i wykonawczej dotyczącej modernizacji Stacji Uzdatniania Wody wraz z infrastrukturą towarzyszącą w Żaganiu; - materiały z wizji lokalnej; - warunki i wymagania wysunięte przez użytkownika; - zestaw norm PN-EN Systemy alarmowe; - zestaw norm PN-EN Systemy alarmowe systemy sygnalizacji włamania i napadu; - zestaw norm PN-EN Systemy alarmowe systemy dozorowe CCTV stosowane w zabezpieczeniach; - specyfikacja techniczna POLALARM ST 01/01; - katalogi producentów urządzeń. 1.4 CHARAKTERYSTYKA NADZOROWANEGO OBIEKTU Chroniony obiekt jest stacją służącą do pozyskiwania i uzdatniania wody, która następnie jest dostarczana dla mieszkańców w Żaganiu. Instalacja systemu sygnalizacji włamania i napadu zrealizowana zostanie w budynkach na terenie SUW: budynek główny technologiczny; budynek filtrowni; budynek pompowni; budynek agregatorowni; budynek dozowni i napowietrzania znajdujące się poza terenem SUW; Projekt SSWiN oraz CCTV Str. 2

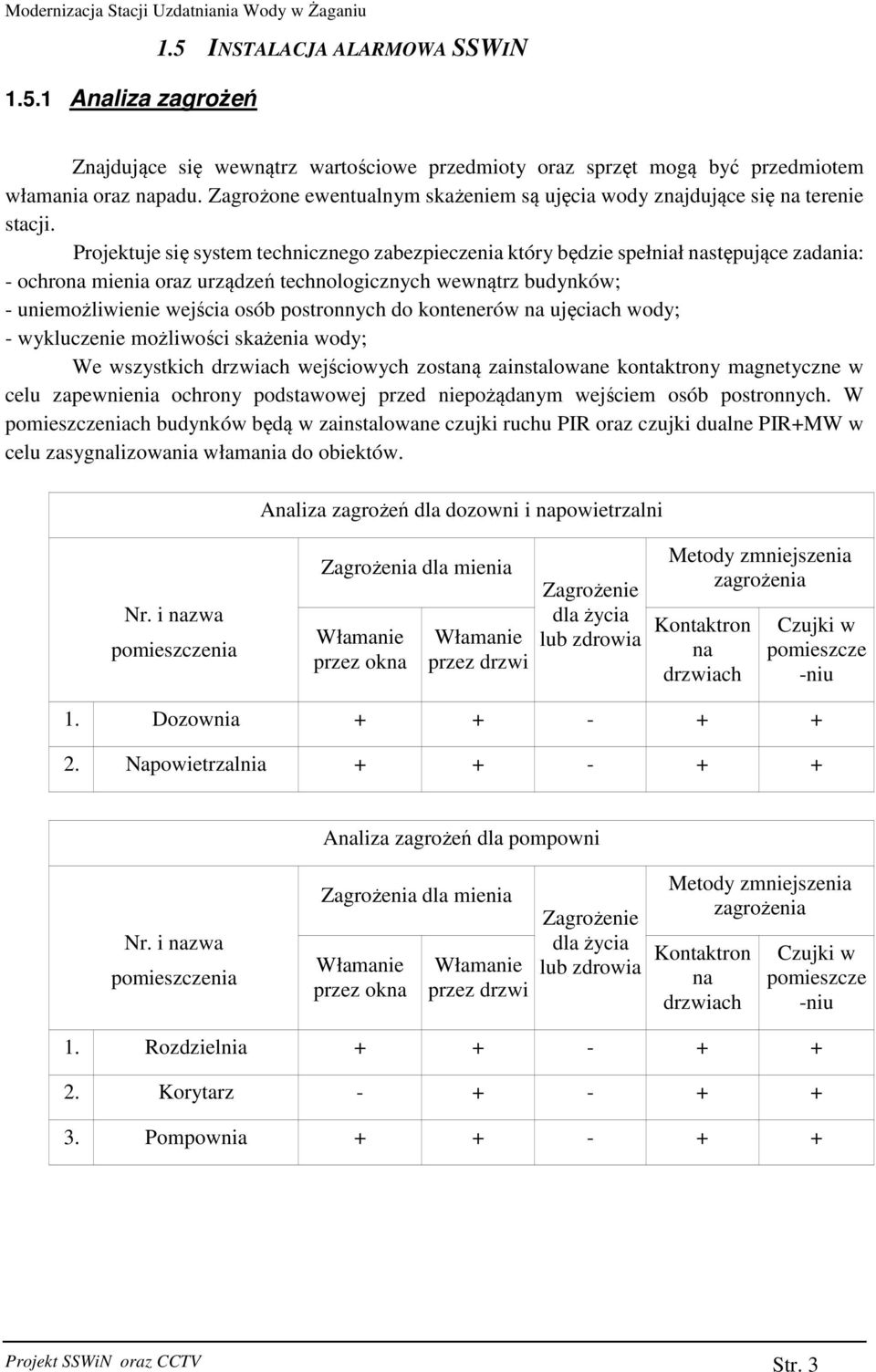

4 1.5.1 Analiza zagrożeń 1.5 INSTALACJA ALARMOWA SSWIN Znajdujące się wewnątrz wartościowe przedmioty oraz sprzęt mogą być przedmiotem włamania oraz napadu. Zagrożone ewentualnym skażeniem są ujęcia wody znajdujące się na terenie stacji. Projektuje się system technicznego zabezpieczenia który będzie spełniał następujące zadania: - ochrona mienia oraz urządzeń technologicznych wewnątrz budynków; - uniemożliwienie wejścia osób postronnych do kontenerów na ujęciach wody; - wykluczenie możliwości skażenia wody; We wszystkich drzwiach wejściowych zostaną zainstalowane kontaktrony magnetyczne w celu zapewnienia ochrony podstawowej przed niepożądanym wejściem osób postronnych. W pomieszczeniach budynków będą w zainstalowane czujki ruchu PIR oraz czujki dualne PIR+MW w celu zasygnalizowania włamania do obiektów. Analiza zagrożeń dla dozowni i napowietrzalni Nr. i nazwa pomieszczenia Zagrożenia dla mienia przez okna przez drzwi Zagrożenie dla życia lub zdrowia Metody zmniejszenia zagrożenia Kontaktron na drzwiach Czujki w pomieszcze -niu 1. Dozownia Napowietrzalnia Analiza zagrożeń dla pompowni Nr. i nazwa pomieszczenia Zagrożenia dla mienia przez okna przez drzwi Zagrożenie dla życia lub zdrowia Metody zmniejszenia zagrożenia Kontaktron na drzwiach Czujki w pomieszcze -niu 1. Rozdzielnia Korytarz Pompownia Projekt SSWiN oraz CCTV Str. 3

5 Analiza zagrożeń dla budynku technologicznego Nr. i nazwa pomieszczenia Zagrożenia dla mienia przez okna przez drzwi Zagrożenie dla życia lub zdrowia Metody zmniejszenia zagrożenia Kontaktron na drzwiach Czujki w pomieszcze -niu 1. Rozdzielnia Dyspozytornia Pom. pomocnicze Łazienka Pomieszczenie Chlorownia Wiata Analiza zagrożeń dla budynku filtrowni Nr. i nazwa pomieszczenia Zagrożenia dla mienia przez okna przez drzwi Zagrożenie dla życia lub zdrowia Metody zmniejszenia zagrożenia Kontaktron na drzwiach Czujki w pomieszcze -niu 1. Filtrownia Korytarz Pomieszczenie gosp Piętro Zgodnie ze specyfikacją wydaną przez Ogólnopolskie Stowarzyszenie Inżynierów i Techników Zabezpieczeń Technicznych i Zarządzania Bezpieczeństwem POLALARM ST 01/01, obiekt kwalifikuje się do kategorii zagrożenia Z-2, zatem należy wykonać system alarmowy w klasie SA-2 na bazie urządzeń klasy B i C, spełniający też wymogi klasy (grade) 2 wg PN-EN Projektuje się system sygnalizacji włamania i napadu obejmujący swym zasięgiem wszystkie pomieszczenia wewnętrzne Stacji Uzdatniania Wody, pozostałych budynków na terenie stacji oraz ujęć wody znajdujących się po za terenem SUW. Z powodu poważnego zagrożenia wynikającego z włamania przez drzwi do budynków, projektuje się montaż czujek obwodowych (kontaktronów magnetycznych). Otwarcie drzwi podczas uzbrojonego systemu alarmowego wywoła alarm Projekt SSWiN oraz CCTV Str. 4

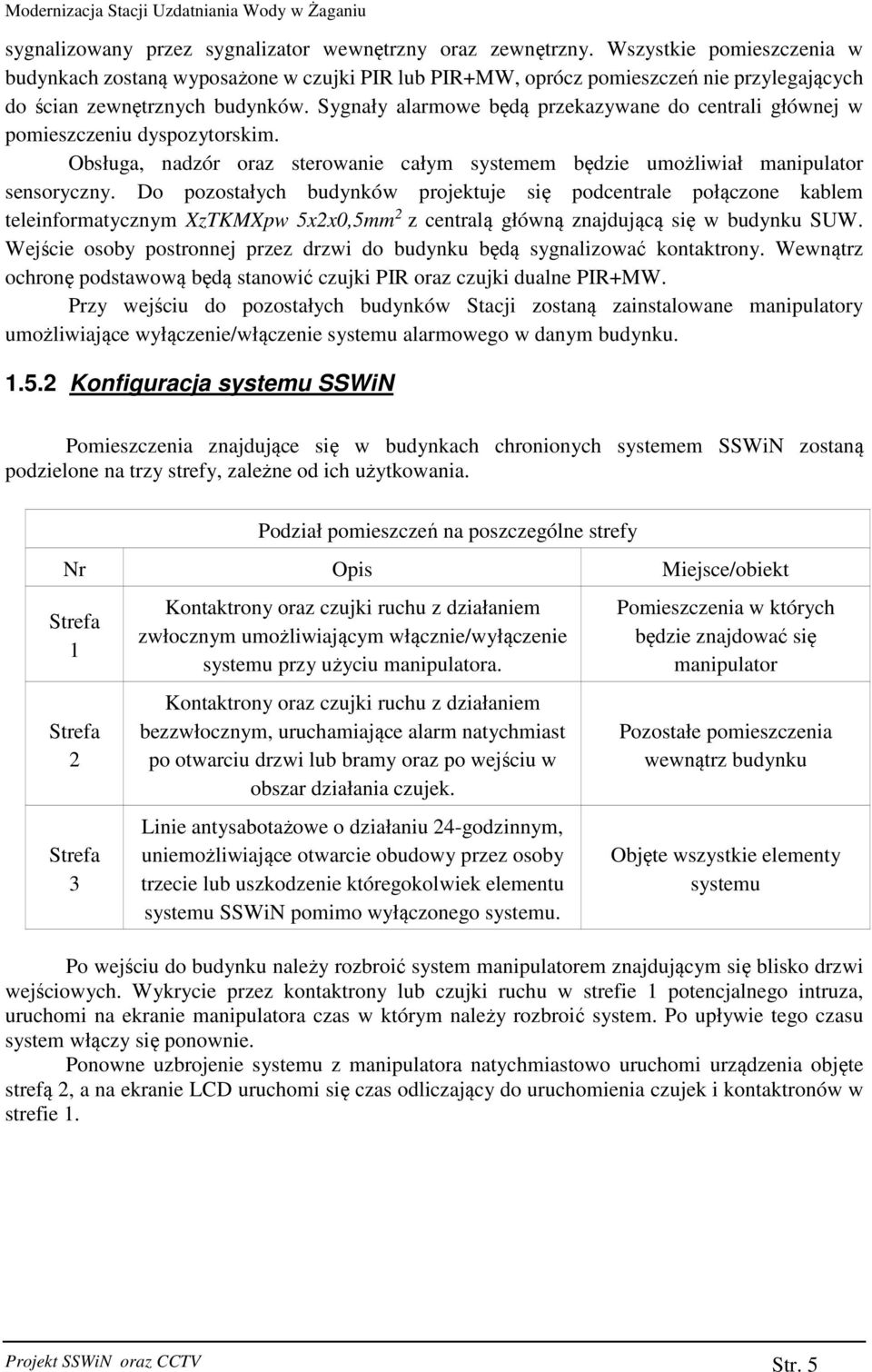

6 sygnalizowany przez sygnalizator wewnętrzny oraz zewnętrzny. Wszystkie pomieszczenia w budynkach zostaną wyposażone w czujki PIR lub PIR+MW, oprócz pomieszczeń nie przylegających do ścian zewnętrznych budynków. Sygnały alarmowe będą przekazywane do centrali głównej w pomieszczeniu dyspozytorskim. Obsługa, nadzór oraz sterowanie całym systemem będzie umożliwiał manipulator sensoryczny. Do pozostałych budynków projektuje się podcentrale połączone kablem teleinformatycznym XzTKMXpw 5x2x0,5mm 2 z centralą główną znajdującą się w budynku SUW. Wejście osoby postronnej przez drzwi do budynku będą sygnalizować kontaktrony. Wewnątrz ochronę podstawową będą stanowić czujki PIR oraz czujki dualne PIR+MW. Przy wejściu do pozostałych budynków Stacji zostaną zainstalowane manipulatory umożliwiające wyłączenie/włączenie systemu alarmowego w danym budynku Konfiguracja systemu SSWiN Pomieszczenia znajdujące się w budynkach chronionych systemem SSWiN zostaną podzielone na trzy strefy, zależne od ich użytkowania. Podział pomieszczeń na poszczególne strefy Nr Opis Miejsce/obiekt Strefa 1 Strefa 2 Strefa 3 Kontaktrony oraz czujki ruchu z działaniem zwłocznym umożliwiającym włącznie/wyłączenie systemu przy użyciu manipulatora. Kontaktrony oraz czujki ruchu z działaniem bezzwłocznym, uruchamiające alarm natychmiast po otwarciu drzwi lub bramy oraz po wejściu w obszar działania czujek. Linie antysabotażowe o działaniu 24-godzinnym, uniemożliwiające otwarcie obudowy przez osoby trzecie lub uszkodzenie któregokolwiek elementu systemu SSWiN pomimo wyłączonego systemu. Pomieszczenia w których będzie znajdować się manipulator Pozostałe pomieszczenia wewnątrz budynku Objęte wszystkie elementy systemu Po wejściu do budynku należy rozbroić system manipulatorem znajdującym się blisko drzwi wejściowych. Wykrycie przez kontaktrony lub czujki ruchu w strefie 1 potencjalnego intruza, uruchomi na ekranie manipulatora czas w którym należy rozbroić system. Po upływie tego czasu system włączy się ponownie. Ponowne uzbrojenie systemu z manipulatora natychmiastowo uruchomi urządzenia objęte strefą 2, a na ekranie LCD uruchomi się czas odliczający do uruchomienia czujek i kontaktronów w strefie 1. Projekt SSWiN oraz CCTV Str. 5

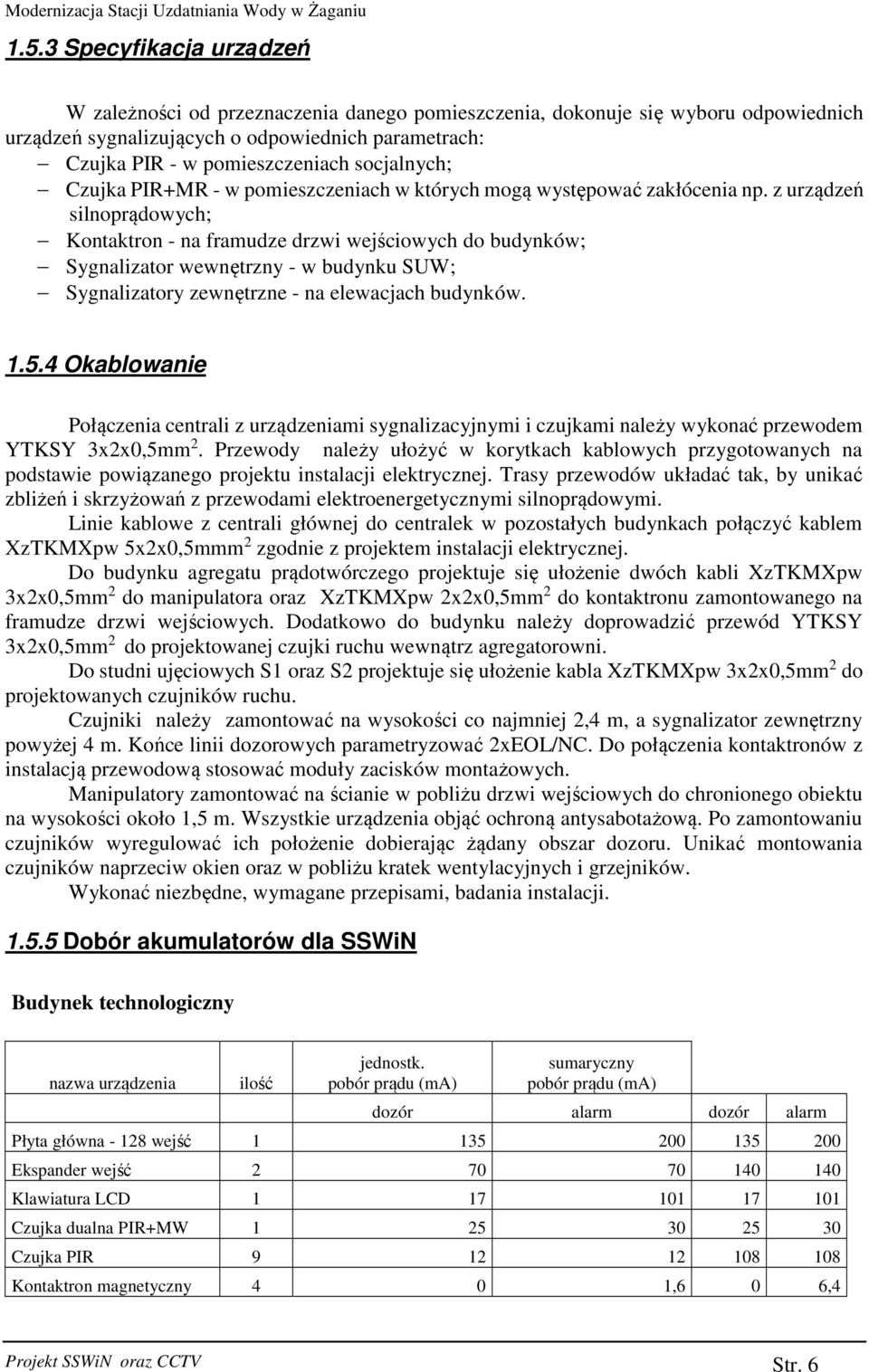

7 1.5.3 Specyfikacja urządzeń W zależności od przeznaczenia danego pomieszczenia, dokonuje się wyboru odpowiednich urządzeń sygnalizujących o odpowiednich parametrach: Czujka PIR - w pomieszczeniach socjalnych; Czujka PIR+MR - w pomieszczeniach w których mogą występować zakłócenia np. z urządzeń silnoprądowych; Kontaktron - na framudze drzwi wejściowych do budynków; Sygnalizator wewnętrzny - w budynku SUW; Sygnalizatory zewnętrzne - na elewacjach budynków Okablowanie Połączenia centrali z urządzeniami sygnalizacyjnymi i czujkami należy wykonać przewodem YTKSY 3x2x0,5mm 2. Przewody należy ułożyć w korytkach kablowych przygotowanych na podstawie powiązanego projektu instalacji elektrycznej. Trasy przewodów układać tak, by unikać zbliżeń i skrzyżowań z przewodami elektroenergetycznymi silnoprądowymi. Linie kablowe z centrali głównej do centralek w pozostałych budynkach połączyć kablem XzTKMXpw 5x2x0,5mmm 2 zgodnie z projektem instalacji elektrycznej. Do budynku agregatu prądotwórczego projektuje się ułożenie dwóch kabli XzTKMXpw 3x2x0,5mm 2 do manipulatora oraz XzTKMXpw 2x2x0,5mm 2 do kontaktronu zamontowanego na framudze drzwi wejściowych. Dodatkowo do budynku należy doprowadzić przewód YTKSY 3x2x0,5mm 2 do projektowanej czujki ruchu wewnątrz agregatorowni. Do studni ujęciowych S1 oraz S2 projektuje się ułożenie kabla XzTKMXpw 3x2x0,5mm 2 do projektowanych czujników ruchu. Czujniki należy zamontować na wysokości co najmniej 2,4 m, a sygnalizator zewnętrzny powyżej 4 m. Końce linii dozorowych parametryzować 2xEOL/NC. Do połączenia kontaktronów z instalacją przewodową stosować moduły zacisków montażowych. Manipulatory zamontować na ścianie w pobliżu drzwi wejściowych do chronionego obiektu na wysokości około 1,5 m. Wszystkie urządzenia objąć ochroną antysabotażową. Po zamontowaniu czujników wyregulować ich położenie dobierając żądany obszar dozoru. Unikać montowania czujników naprzeciw okien oraz w pobliżu kratek wentylacyjnych i grzejników. Wykonać niezbędne, wymagane przepisami, badania instalacji Dobór akumulatorów dla SSWiN Budynek technologiczny nazwa urządzenia ilość jednostk. pobór prądu (ma) sumaryczny pobór prądu (ma) dozór alarm dozór alarm Płyta główna wejść Ekspander wejść Klawiatura LCD Czujka dualna PIR+MW Czujka PIR Kontaktron magnetyczny 4 0 1,6 0 6,4 Projekt SSWiN oraz CCTV Str. 6

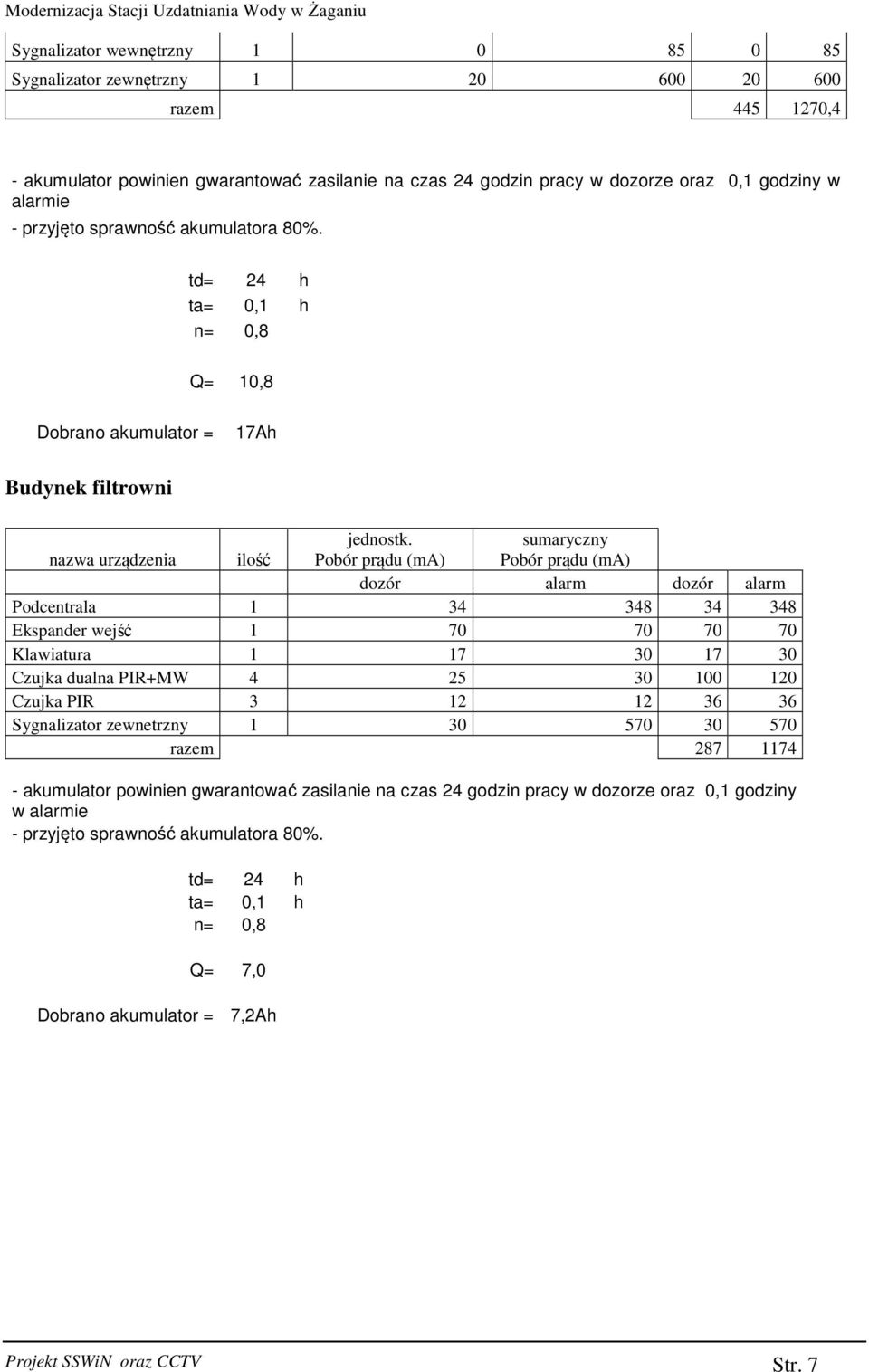

8 Sygnalizator wewnętrzny Sygnalizator zewnętrzny razem ,4 - akumulator powinien gwarantować zasilanie na czas 24 godzin pracy w dozorze oraz 0,1 godziny w alarmie - przyjęto sprawność akumulatora 80%. td= 24 h ta= 0,1 h n= 0,8 Q= 10,8 Dobrano akumulator = 17Ah Budynek filtrowni nazwa urządzenia ilość jednostk. Pobór prądu (ma) sumaryczny Pobór prądu (ma) dozór alarm dozór alarm Podcentrala Ekspander wejść Klawiatura Czujka dualna PIR+MW Czujka PIR Sygnalizator zewnetrzny razem akumulator powinien gwarantować zasilanie na czas 24 godzin pracy w dozorze oraz 0,1 godziny w alarmie - przyjęto sprawność akumulatora 80%. td= 24 h ta= 0,1 h n= 0,8 Q= 7,0 Dobrano akumulator = 7,2Ah Projekt SSWiN oraz CCTV Str. 7

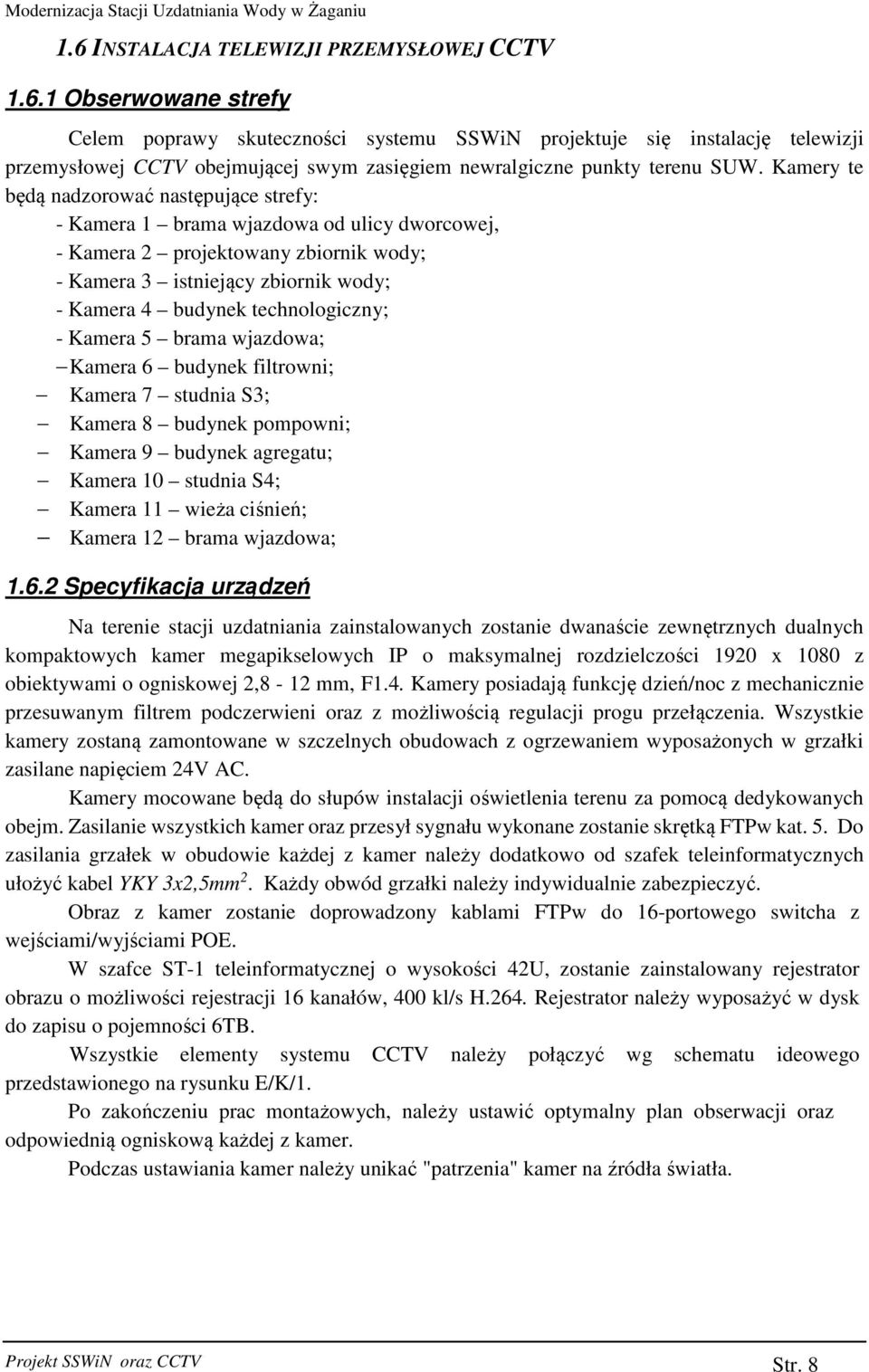

9 1.6 INSTALACJA TELEWIZJI PRZEMYSŁOWEJ CCTV Obserwowane strefy Celem poprawy skuteczności systemu SSWiN projektuje się instalację telewizji przemysłowej CCTV obejmującej swym zasięgiem newralgiczne punkty terenu SUW. Kamery te będą nadzorować następujące strefy: - Kamera 1 brama wjazdowa od ulicy dworcowej, - Kamera 2 projektowany zbiornik wody; - Kamera 3 istniejący zbiornik wody; - Kamera 4 budynek technologiczny; - Kamera 5 brama wjazdowa; Kamera 6 budynek filtrowni; Kamera 7 studnia S3; Kamera 8 budynek pompowni; Kamera 9 budynek agregatu; Kamera 10 studnia S4; Kamera 11 wieża ciśnień; Kamera 12 brama wjazdowa; Specyfikacja urządzeń Na terenie stacji uzdatniania zainstalowanych zostanie dwanaście zewnętrznych dualnych kompaktowych kamer megapikselowych IP o maksymalnej rozdzielczości 1920 x 1080 z obiektywami o ogniskowej 2,8-12 mm, F1.4. Kamery posiadają funkcję dzień/noc z mechanicznie przesuwanym filtrem podczerwieni oraz z możliwością regulacji progu przełączenia. Wszystkie kamery zostaną zamontowane w szczelnych obudowach z ogrzewaniem wyposażonych w grzałki zasilane napięciem 24V AC. Kamery mocowane będą do słupów instalacji oświetlenia terenu za pomocą dedykowanych obejm. Zasilanie wszystkich kamer oraz przesył sygnału wykonane zostanie skrętką FTPw kat. 5. Do zasilania grzałek w obudowie każdej z kamer należy dodatkowo od szafek teleinformatycznych ułożyć kabel YKY 3x2,5mm 2. Każdy obwód grzałki należy indywidualnie zabezpieczyć. Obraz z kamer zostanie doprowadzony kablami FTPw do 16-portowego switcha z wejściami/wyjściami POE. W szafce ST-1 teleinformatycznej o wysokości 42U, zostanie zainstalowany rejestrator obrazu o możliwości rejestracji 16 kanałów, 400 kl/s H.264. Rejestrator należy wyposażyć w dysk do zapisu o pojemności 6TB. Wszystkie elementy systemu CCTV należy połączyć wg schematu ideowego przedstawionego na rysunku E/K/1. Po zakończeniu prac montażowych, należy ustawić optymalny plan obserwacji oraz odpowiednią ogniskową każdej z kamer. Podczas ustawiania kamer należy unikać "patrzenia" kamer na źródła światła. Projekt SSWiN oraz CCTV Str. 8

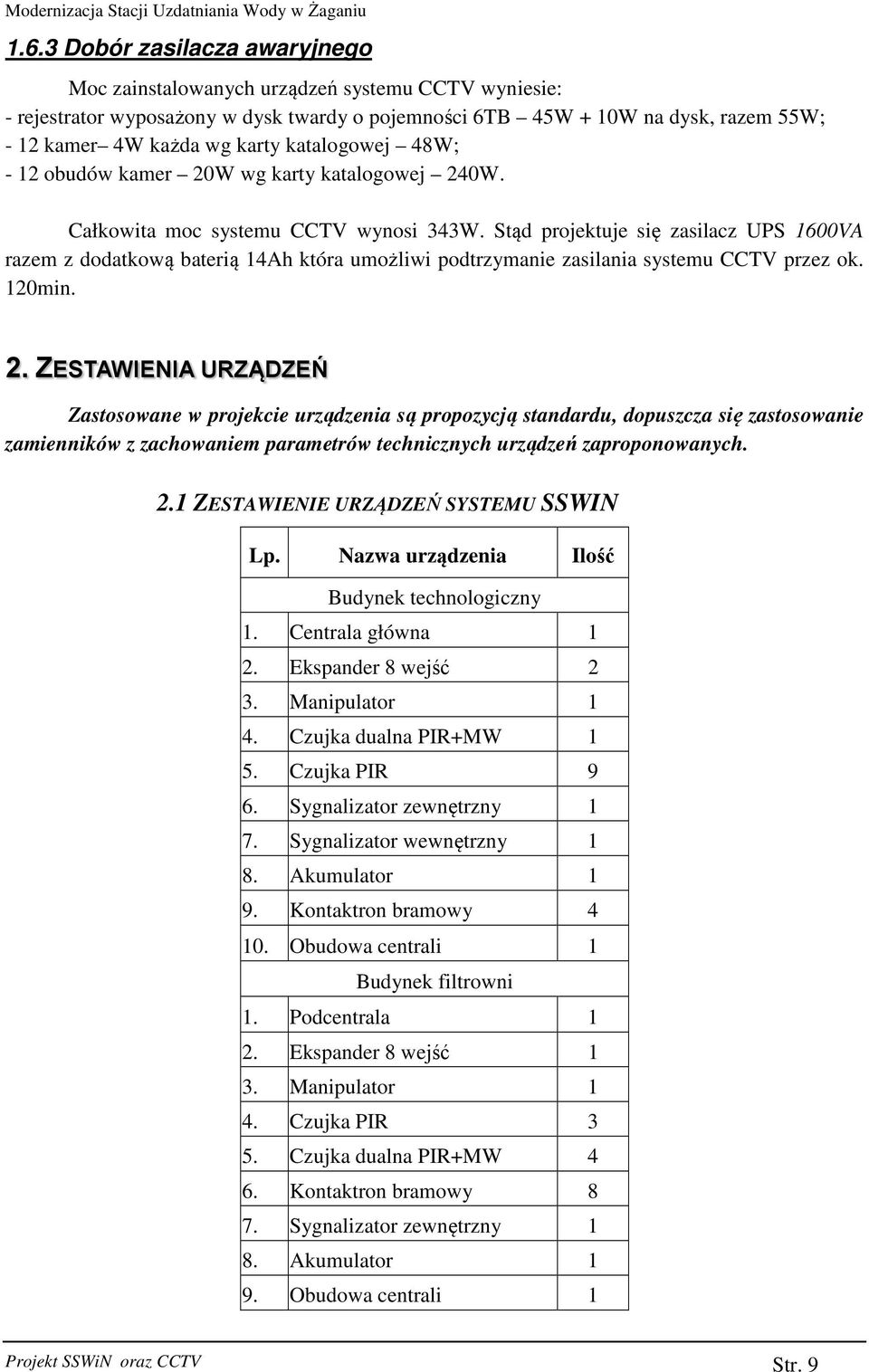

10 1.6.3 Dobór zasilacza awaryjnego Moc zainstalowanych urządzeń systemu CCTV wyniesie: - rejestrator wyposażony w dysk twardy o pojemności 6TB 45W + 10W na dysk, razem 55W; - 12 kamer 4W każda wg karty katalogowej 48W; - 12 obudów kamer 20W wg karty katalogowej 240W. Całkowita moc systemu CCTV wynosi 343W. Stąd projektuje się zasilacz UPS 1600VA razem z dodatkową baterią 14Ah która umożliwi podtrzymanie zasilania systemu CCTV przez ok. 120min. 2. ZESTAWIENIA URZĄDZEŃ Zastosowane w projekcie urządzenia są propozycją standardu, dopuszcza się zastosowanie zamienników z zachowaniem parametrów technicznych urządzeń zaproponowanych. 2.1 ZESTAWIENIE URZĄDZEŃ SYSTEMU SSWIN Lp. Nazwa urządzenia Ilość Budynek technologiczny 1. Centrala główna 1 2. Ekspander 8 wejść 2 3. Manipulator 1 4. Czujka dualna PIR+MW 1 5. Czujka PIR 9 6. Sygnalizator zewnętrzny 1 7. Sygnalizator wewnętrzny 1 8. Akumulator 1 9. Kontaktron bramowy Obudowa centrali 1 Budynek filtrowni 1. Podcentrala 1 2. Ekspander 8 wejść 1 3. Manipulator 1 4. Czujka PIR 3 5. Czujka dualna PIR+MW 4 6. Kontaktron bramowy 8 7. Sygnalizator zewnętrzny 1 8. Akumulator 1 9. Obudowa centrali 1 Projekt SSWiN oraz CCTV Str. 9

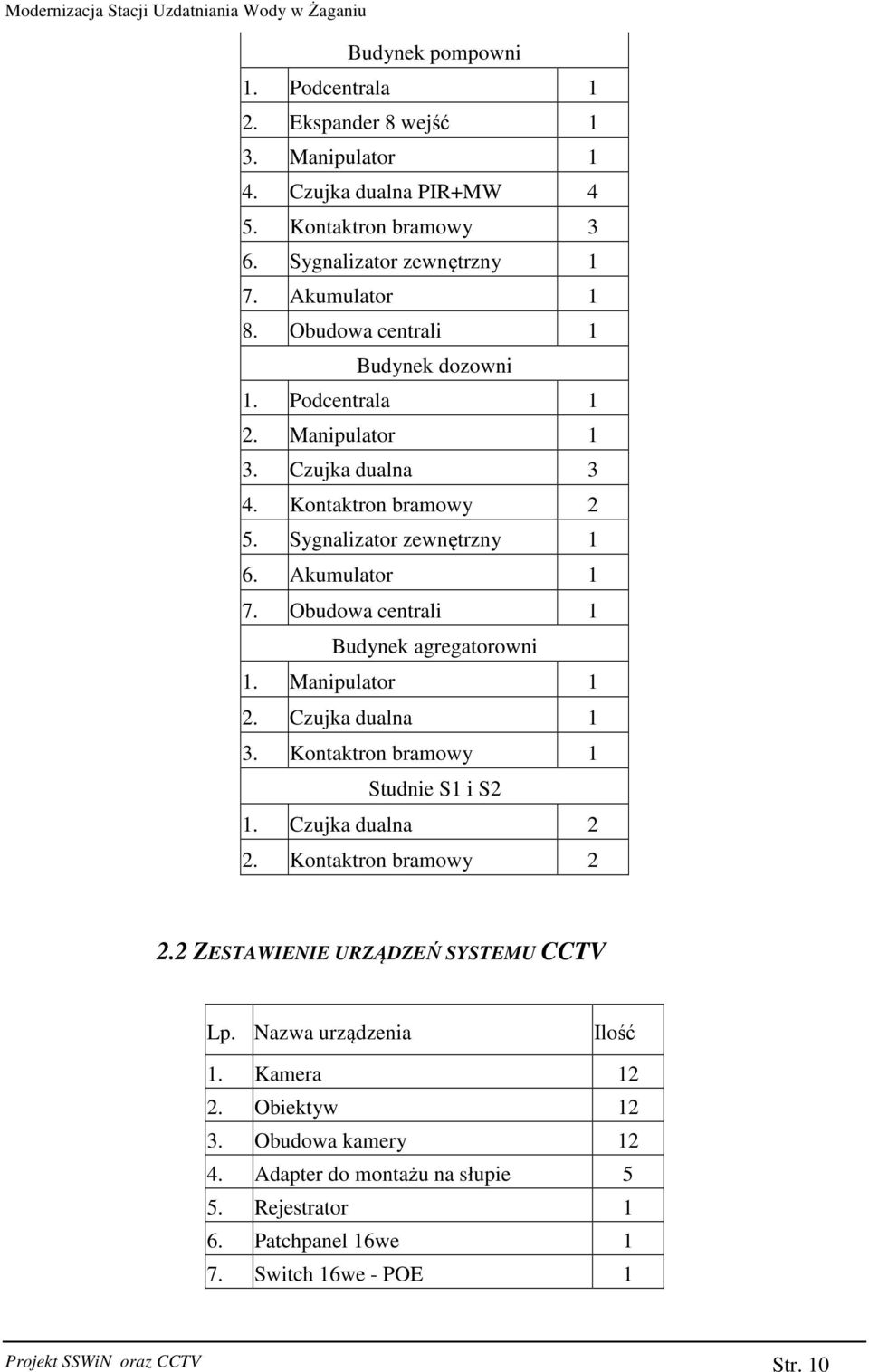

11 Budynek pompowni 1. Podcentrala 1 2. Ekspander 8 wejść 1 3. Manipulator 1 4. Czujka dualna PIR+MW 4 5. Kontaktron bramowy 3 6. Sygnalizator zewnętrzny 1 7. Akumulator 1 8. Obudowa centrali 1 Budynek dozowni 1. Podcentrala 1 2. Manipulator 1 3. Czujka dualna 3 4. Kontaktron bramowy 2 5. Sygnalizator zewnętrzny 1 6. Akumulator 1 7. Obudowa centrali 1 Budynek agregatorowni 1. Manipulator 1 2. Czujka dualna 1 3. Kontaktron bramowy 1 Studnie S1 i S2 1. Czujka dualna 2 2. Kontaktron bramowy ZESTAWIENIE URZĄDZEŃ SYSTEMU CCTV Lp. Nazwa urządzenia Ilość 1. Kamera Obiektyw Obudowa kamery Adapter do montażu na słupie 5 5. Rejestrator 1 6. Patchpanel 16we 1 7. Switch 16we - POE 1 Projekt SSWiN oraz CCTV Str. 10

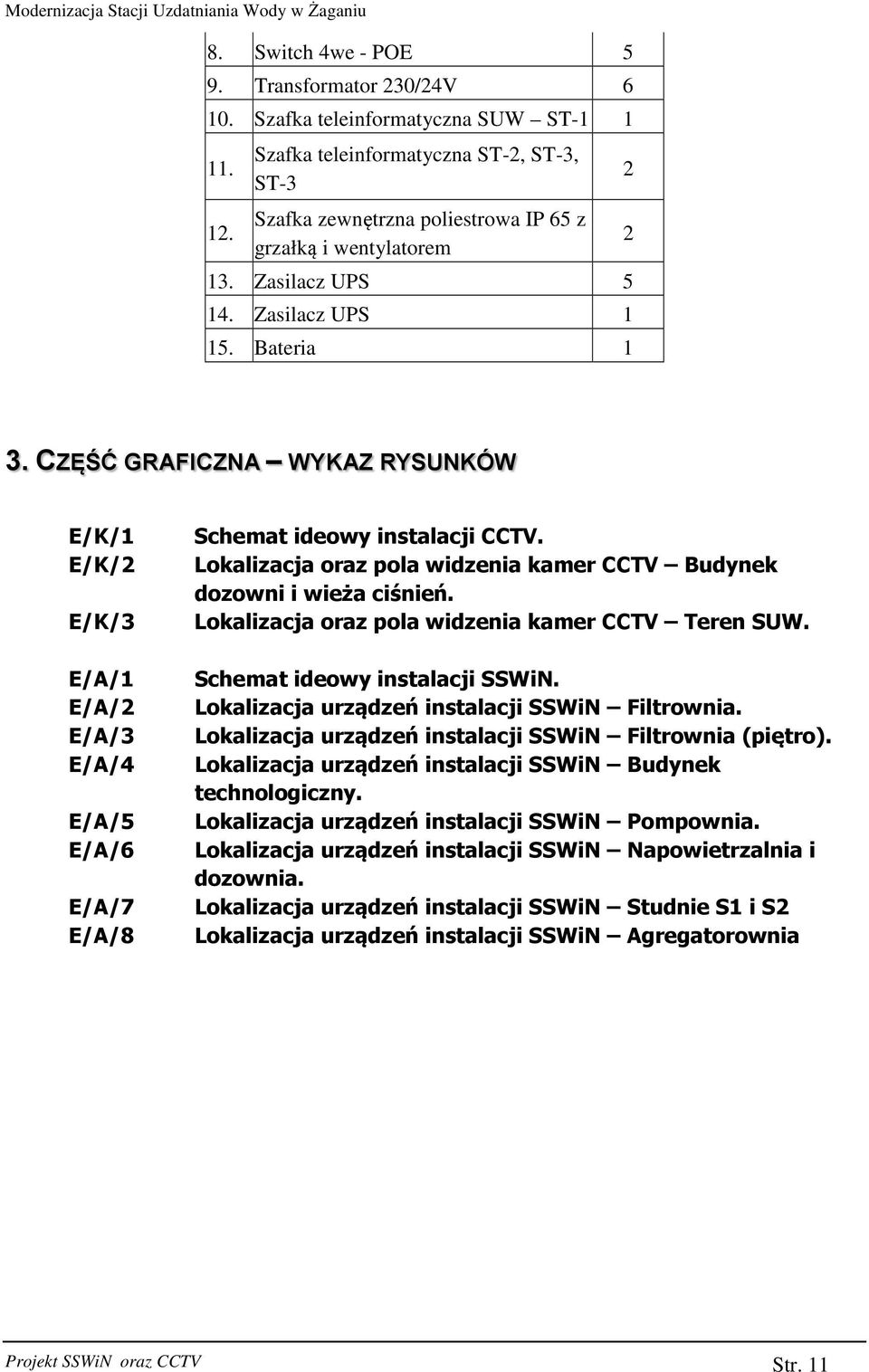

12 8. Switch 4we - POE 5 9. Transformator 230/24V Szafka teleinformatyczna SUW ST Szafka teleinformatyczna ST-2, ST-3, ST-3 Szafka zewnętrzna poliestrowa IP 65 z grzałką i wentylatorem 13. Zasilacz UPS Zasilacz UPS Bateria CZĘŚĆ GRAFICZNA WYKAZ RYSUNKÓW E/K/1 E/K/2 E/K/3 E/A/1 E/A/2 E/A/3 E/A/4 E/A/5 E/A/6 E/A/7 E/A/8 Schemat ideowy instalacji CCTV. Lokalizacja oraz pola widzenia kamer CCTV Budynek dozowni i wieża ciśnień. Lokalizacja oraz pola widzenia kamer CCTV Teren SUW. Schemat ideowy instalacji SSWiN. Lokalizacja urządzeń instalacji SSWiN Filtrownia. Lokalizacja urządzeń instalacji SSWiN Filtrownia (piętro). Lokalizacja urządzeń instalacji SSWiN Budynek technologiczny. Lokalizacja urządzeń instalacji SSWiN Pompownia. Lokalizacja urządzeń instalacji SSWiN Napowietrzalnia i dozownia. Lokalizacja urządzeń instalacji SSWiN Studnie S1 i S2 Lokalizacja urządzeń instalacji SSWiN Agregatorownia Projekt SSWiN oraz CCTV Str. 11
