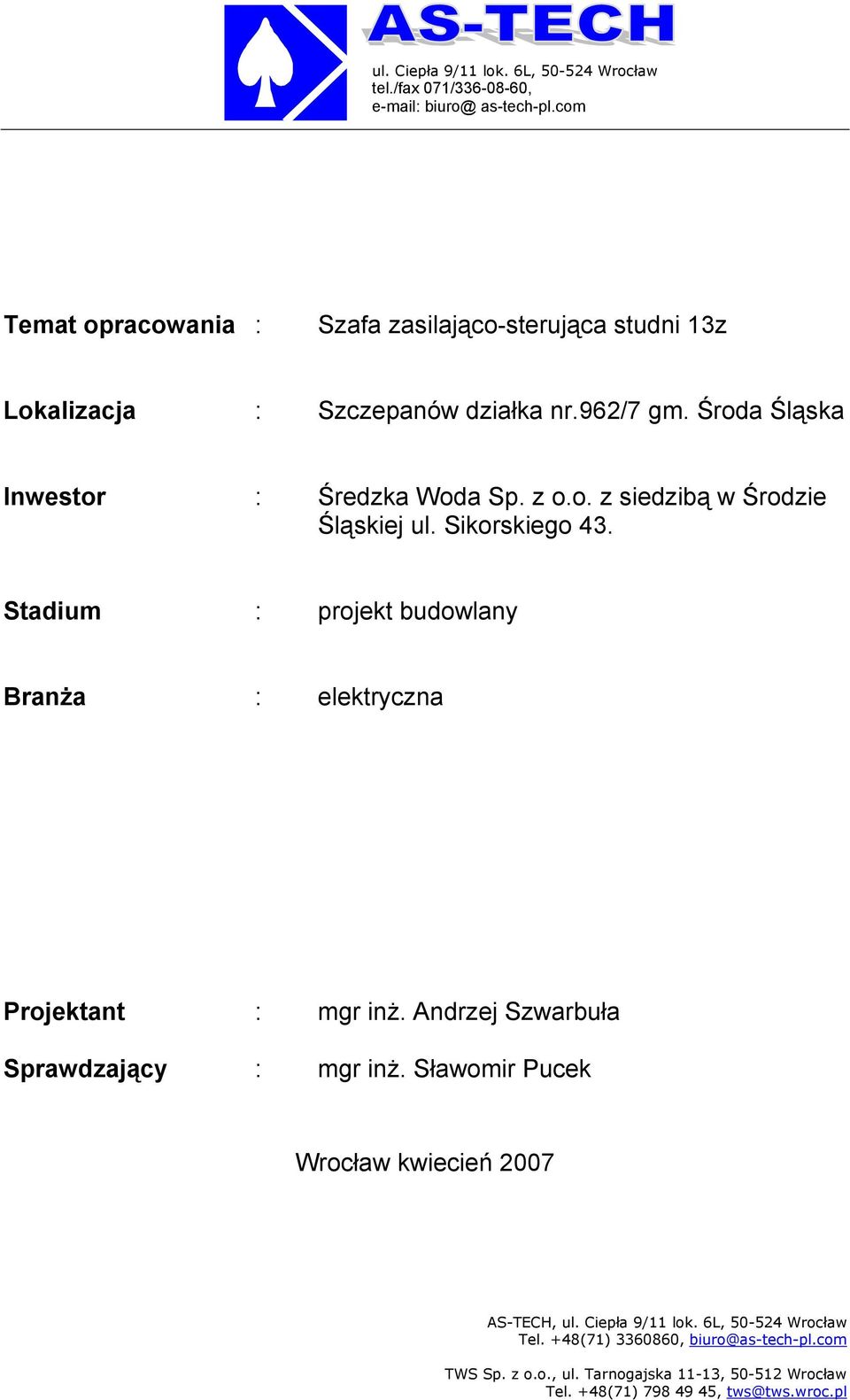

1 ul. Ciepła 9/11 lok. 6L, Wrocław tel./fax 071/ , as-tech-pl.com Temat opracowania : Szafa zasilająco-sterująca studni 13z Lokalizacja : Szczepanów działka nr.962/7 gm. Środa Śląska Inwestor : Średzka Woda Sp. z o.o. z siedzibą w Środzie Śląskiej ul. Sikorskiego 43. Stadium : projekt budowlany BranŜa : elektryczna Projektant : mgr inŝ. Andrzej Szwarbuła Sprawdzający : mgr inŝ. Sławomir Pucek Wrocław kwiecień 2007 AS-TECH, ul. Ciepła 9/11 lok. 6L, Wrocław Tel. +48(71) , biuro@as-tech-pl.com TWS Sp. z o.o., ul. Tarnogajska 11-13, Wrocław Tel. +48(71) , tws@tws.wroc.pl

Sikorskiego 43. Stadium : projekt budowlany BranŜa : elektryczna Projektant : mgr inŝ. Andrzej Szwarbuła Sprawdzający : mgr inŝ.

2 Spis treści: 1 Zasilanie szafy Ochrona przeciwporaŝeniowa Konstrukcja szafy Obwody zasilania Zasilanie pompy głębinowej Zasilanie zasuwy Zasilanie przepływomierza Bilans mocy Sterowanie Rysunki...5 Szafa zasilająco-sterująca studni 13z Strona 2 z 5

..3 4.2 Zasilanie zasuwy...3 4.3 Zasilanie przepływomierza...3 5 Bilans mocy.

3 1 Zasilanie szafy Układ połączeń TN-S. Przystosowana do podłączenia kabla o maksymalnym przekroju 5x50 mm 2. Dodatkowo wyposaŝona we wtyczkę 125A 3P+Z+N do zasilania z agregatu prądotwórczego. W szafie zabudowany przełącznik sieć/ 0 / agregat. 2 Ochrona przeciwporaŝeniowa Jako ochronę przeciwporaŝeniową dodatkową zastosowano szybkie wyłączenie oraz wyłącznik róŝnicowo-prądowy. 3 Konstrukcja szafy Szafa zasilająco-sterująca (SS) to obudowa metalowa Spacial 3D IP x600x200. Szafa ta oraz przetwornik przepływomierza (IP-68) będą zabudowane w obudowie z tworzywa sztucznego typu OPN z fundamentem IP-44 o wymiarach 1125x1790x Obwody zasilania 4.1 Zasilanie pompy głębinowej Pompa będzie zasilana z SS poprzez fabryczny kabel 3x10mm 2. Układ zasilania z rozruchem bezpośrednim. UWAGA: ze względu na konstrukcję pompy (brak Ŝyły uziemienia ochronnego), pompa spełnia warunki bezpieczeństwa jedynie przy zanurzeniu w studni. Nie wolno włączać pompy na powierzchni. Przy pracach serwisowych trzeba koniecznie rozłączyć izolacyjnie zasilanie silnika pompy. Do obliczeń zwarciowych przyjęto kabel fabryczny o długości do 100m, wtedy prąd zwarcia wynosi 2240A. W celu zapewnienia szybkiego wyłączenia dobrano wyłącznik kompaktowy FEN36TA100JF firmy GE z nastawianym członem magnetycznym od 500A do 1000A. 4.2 Zasilanie zasuwy Zasuwa będzie zasilana z (SS) przez kabel Y-JZ 4x0,75mm 2. Zabezpieczenie: wyłącznik silnikowy MBS 1,6..2,5A z zabezpieczeniem zwarciowym 25A. Przy długości kabla 10m spełniony jest warunek szybkiego wyłączenia. 4.3 Zasilanie przepływomierza Zrealizowane za pomocą kabla Y-JZ 3x0,75mm 2 bezpiecznikiem rurkowym 1A zwłocznym. z zabezpieczeniem Szafa zasilająco-sterująca studni 13z Strona 3 z 5

3 Konstrukcja szafy Szafa zasilająco-sterująca (SS) to obudowa metalowa Spacial 3D IP-54 800x600x200.

4 5 Bilans mocy Moc zainstalowana: Moc zapotrzebowana: Moc bierna (pompy): Pi=41 kw Pz=39 kw Q=22,9kVAr dla cosφ=0,85 Dla skompensowania w celu osiągnięcia cosφ>0,95 dobrano kondensator 12,5 kvar podłączony równolegle z pompą. 6 Sterowanie Szafa umoŝliwia sterowanie pompą i zasuwą w trybach ręcznym i automatycznym. Do sterowania ręcznego słuŝą przełączniki umieszczone na drzwiach szafy wewnętrznej. Sterowaniem automatycznym zajmuje się sterownik OSTER wyposaŝony w moduł komunikacji GPRS słuŝący do zdalnego sterowania i monitoringu ujęcia. Sterownik wyposaŝony jest w niezaleŝny układ podtrzymania zasilania umoŝliwiający monitoring stanów przy braku zasilania. Sygnały dwustanowe zbierane przez sterownik: Brak zasilania, Otwarcie szafy, Otwarcie włazu, Tryb pracy pompy, Praca pompy, Tryb pracy zasuwy, Zasuwa otwarta, Zasuwa zamknięta, Zabezpieczenie przepięciowe, Sygnały analogowe zbierane przez sterownik: Poziom lustra wody, PołoŜenie zasuwy, Pobór prądu przez pompę. Sterownik analizując poziom lustra wody i pomiar prądu pompy realizuję funkcję zabezpieczenia przed suchobiegiem. Szafa zasilająco-sterująca studni 13z Strona 4 z 5

Do sterowania ręcznego słuŝą przełączniki umieszczone na drzwiach szafy wewnętrznej.

5 UWAGA: wszystkie przewody zasilające, sterujące, sygnałowe, itp. pomiędzy szafą sterowniczą a studnią 13z oraz komorą elektrozasuwy naleŝy ułoŝyć w osłonie z rur PVC 110. Rury naleŝy ułoŝyć ze spadkiem w stronę studni 13z oraz komory elektrozasuwy, wyposaŝając instalację w kominek wentylacyjny w pobliŝu szafy sterowniczej, co umoŝliwi wentylowanie kanałów kablowych. Kanały kablowe układać starając się unikać nagłych zmian kierunków, aby umoŝliwić łatwe wprowadzanie oraz wyciąganie z nich przewodów. PrzybliŜona łączna długość kanałów PVC 110 to ok. 10 mb. 7 Rysunki Szafa zasilająco-sterująca studni 13z Strona 5 z 5

Rury naleŝy ułoŝyć ze spadkiem w stronę studni 13z oraz komory elektrozasuwy, wyposaŝając instalację w kominek wentylacyjny w pobliŝu szafy sterowniczej,
