Ćwiczenie nr 1. Kliknij myszką w trójkąt, aby otrzymać dostęp do uchwytów obrotów:

Transkrypt

1 Ćwiczenie nr 1 Wybierz narzędzie wielokąt, ustaw na pasku własności liczbę boków równą 3 i z pomocą klawisza Ctrl narysuj trójkąt równoboczny, po czym naciśnij spację, aby przełączyć się na wskaźnik: Kliknij myszką w trójkąt, aby otrzymać dostęp do uchwytów obrotów: Chwyć wskaźnikiem środek obrotów (kółeczko z kropką) i z wciśniętym klawiszem Ctrl przesuń go do górnego wierzchołka trójkąta: Z pomocą klawisza Ctrl obróć trójkąt o 60 stopni i utwórz kopię klikając w trakcie tej operacji prawym przyciskiem myszki: Wykonaną operację powtarzamy naciskając cztery razy klawisze Ctrl+R: Pokoloruj na różne kolory trójkąty w figurze. Zwiększ grubość konturu:

2 Ćwiczenie nr 2 Wybierz narzędzie prostokąt i z wciśniętym klawiszem Ctrl narysuj kwadrat. Następnie wybierz narzędzie wielokąt, ustaw liczbę boków na 3 i z wciśniętym klawiszem Ctrl narysuj obok kwadratu trójkąt równoboczny. Na koniec naciśnij klawisz spacji: Przesuń trójkąt tak, aby znalazł się na górnym boku kwadratu i jego prawy dolny wierzchołek zrównał się z prawym górnym wierzchołkiem kwadratu: Teraz lewym górnym uchwytem skalowania dopasuj trójkąt tak, aby jego podstawa zrównała się z bokiem kwadratu: Kliknij dwukrotnie wskaźnikiem w kwadrat, aby otrzymać uchwyty obrotów: Środek obrotu (kółko z kropką) uchwyć wskaźnikiem myszki i z wciśniętym klawiszem Ctrl przenieś do prawego górnego narożnika kwadratu:

3 Z wciśniętym klawiszem Ctrl obróć kwadrat tak, aby zetknął się z prawym bokiem trójkąta i utwórz w tym miejscu kopię klikając prawym przyciskiem myszki: Kliknij wskaźnikiem w kwadrat pod trójkątem, chwyć lewy uchwyt rozciągania/ścieśniania i przeciągaj go w prawą stronę, aż zobaczysz obraz kwadratu o szerokości dachu. W tym momencie wykonaj kopię klikając prawym przyciskiem myszki: Kliknij ponownie w otrzymany prostokąt, pojawią się uchwyty obrotów i ścinania: Domek jest gotowy, teraz pokoloruj go odpowiednio:

4 Ćwiczenie 3 Wykorzystując narzędzie papier kratkowany z przybornika oraz sposoby rysowania prostokątów, narysuj poniższą kostkę Rubika: Ćwiczenie 4 Kratka jest grupą zbudowaną z kwadratów (lub prostokątów). Dostęp do wybranego kwadratu uzyskujesz klikając go wskaźnikiem z wciśniętym klawiszem Ctrl. Po wybraniu kwadratu kratki możesz zmienić kolor jego wypełnienia. Wykorzystując tę wiedzę narysuj poniższą szachownicę:

5 Ćwiczenie 5 Zaokrąglanie połączenia dwóch odcinków Narysuj łamaną zbudowaną z dwóch odcinków połączonych ze sobą pod kątem ostrym i przejdź do narzędzia edycji kształtu: W mniej więcej równej odległości od wierzchołka dodaj na każdym z odcinków nowy węzeł (powiększ obszar roboczy klawiszem F4 lub Shift+F2): Kliknij w wierzchołek - spowoduje to jego wybranie - i naciśnij klawisz Delete: Zamień powstały odcinek w krzywą wg metody opisanej w poprzednim podrozdziale: Zaznacz markizą oba nowe węzły: Przełącz je w tryb gładki:

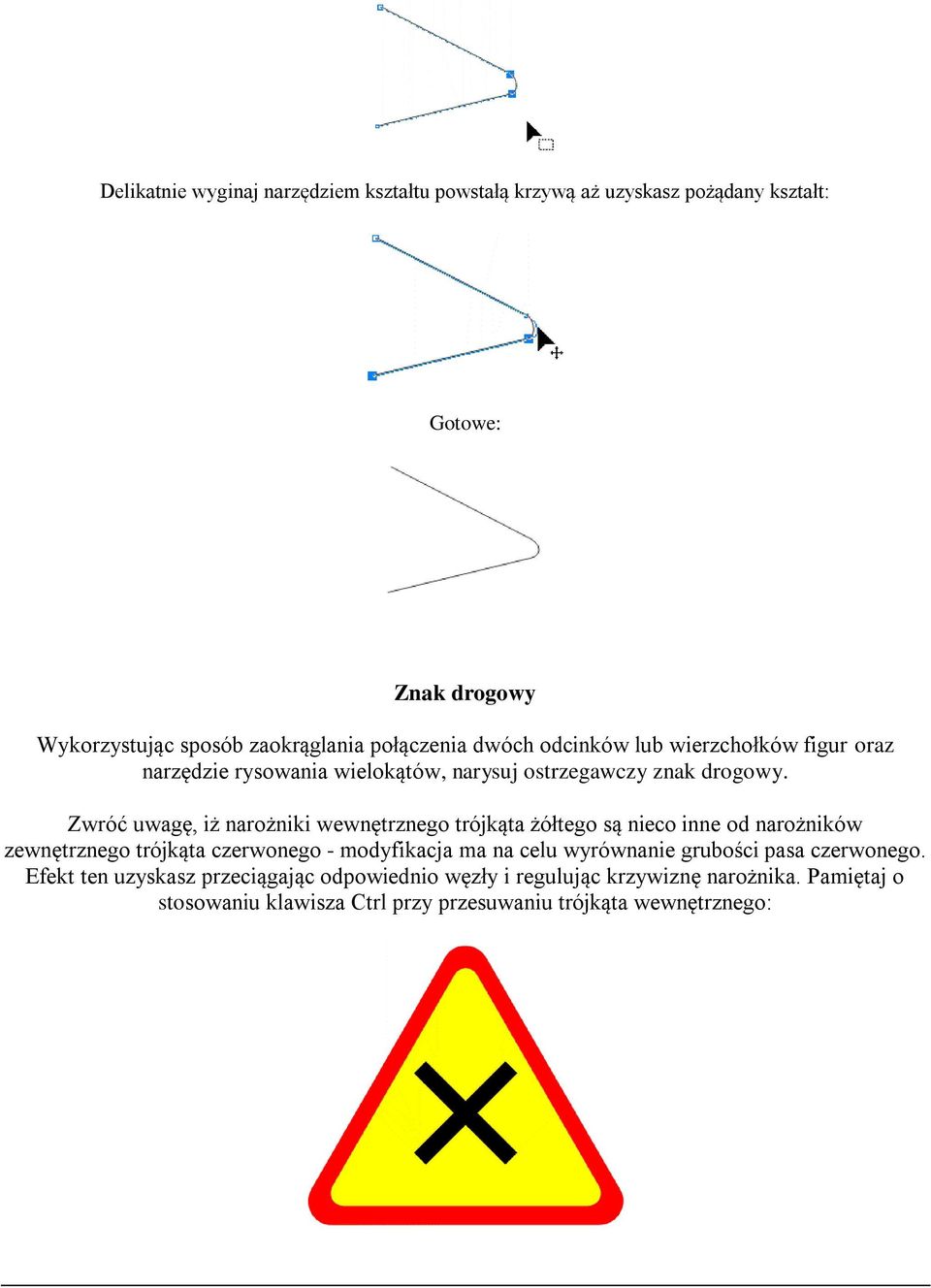

6 Delikatnie wyginaj narzędziem kształtu powstałą krzywą aż uzyskasz pożądany kształt: Gotowe: Znak drogowy Wykorzystując sposób zaokrąglania połączenia dwóch odcinków lub wierzchołków figur oraz narzędzie rysowania wielokątów, narysuj ostrzegawczy znak drogowy. Zwróć uwagę, iż narożniki wewnętrznego trójkąta żółtego są nieco inne od narożników zewnętrznego trójkąta czerwonego - modyfikacja ma na celu wyrównanie grubości pasa czerwonego. Efekt ten uzyskasz przeciągając odpowiednio węzły i regulując krzywiznę narożnika. Pamiętaj o stosowaniu klawisza Ctrl przy przesuwaniu trójkąta wewnętrznego:

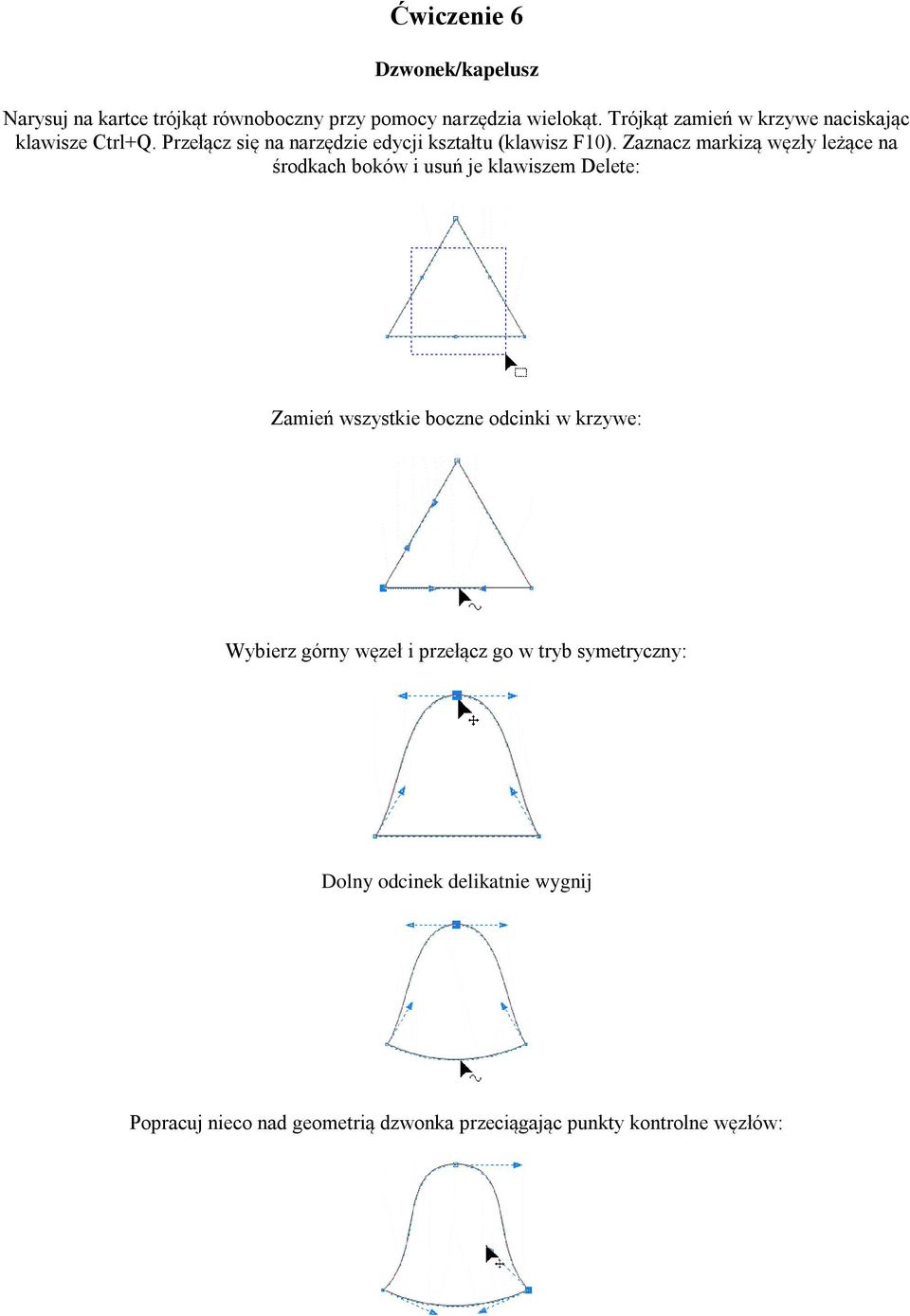

7 Ćwiczenie 6 Dzwonek/kapelusz Narysuj na kartce trójkąt równoboczny przy pomocy narzędzia wielokąt. Trójkąt zamień w krzywe naciskając klawisze Ctrl+Q. Przełącz się na narzędzie edycji kształtu (klawisz F10). Zaznacz markizą węzły leżące na środkach boków i usuń je klawiszem Delete: Zamień wszystkie boczne odcinki w krzywe: Wybierz górny węzeł i przełącz go w tryb symetryczny: Dolny odcinek delikatnie wygnij Popracuj nieco nad geometrią dzwonka przeciągając punkty kontrolne węzłów:

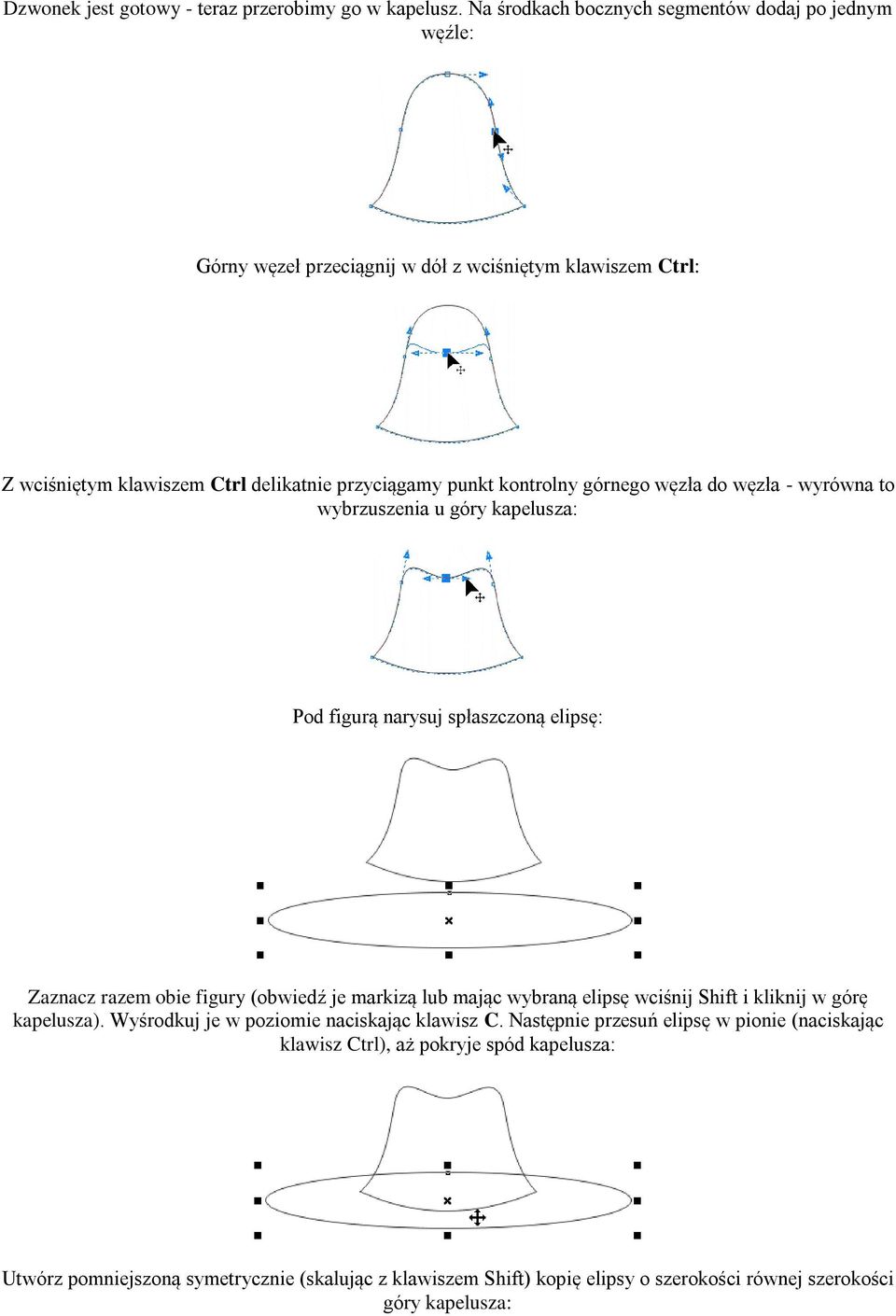

8 Dzwonek jest gotowy - teraz przerobimy go w kapelusz. Na środkach bocznych segmentów dodaj po jednym węźle: Górny węzeł przeciągnij w dół z wciśniętym klawiszem Ctrl: Z wciśniętym klawiszem Ctrl delikatnie przyciągamy punkt kontrolny górnego węzła do węzła - wyrówna to wybrzuszenia u góry kapelusza: Pod figurą narysuj spłaszczoną elipsę: Zaznacz razem obie figury (obwiedź je markizą lub mając wybraną elipsę wciśnij Shift i kliknij w górę kapelusza). Wyśrodkuj je w poziomie naciskając klawisz C. Następnie przesuń elipsę w pionie (naciskając klawisz Ctrl), aż pokryje spód kapelusza: Utwórz pomniejszoną symetrycznie (skalując z klawiszem Shift) kopię elipsy o szerokości równej szerokości góry kapelusza:

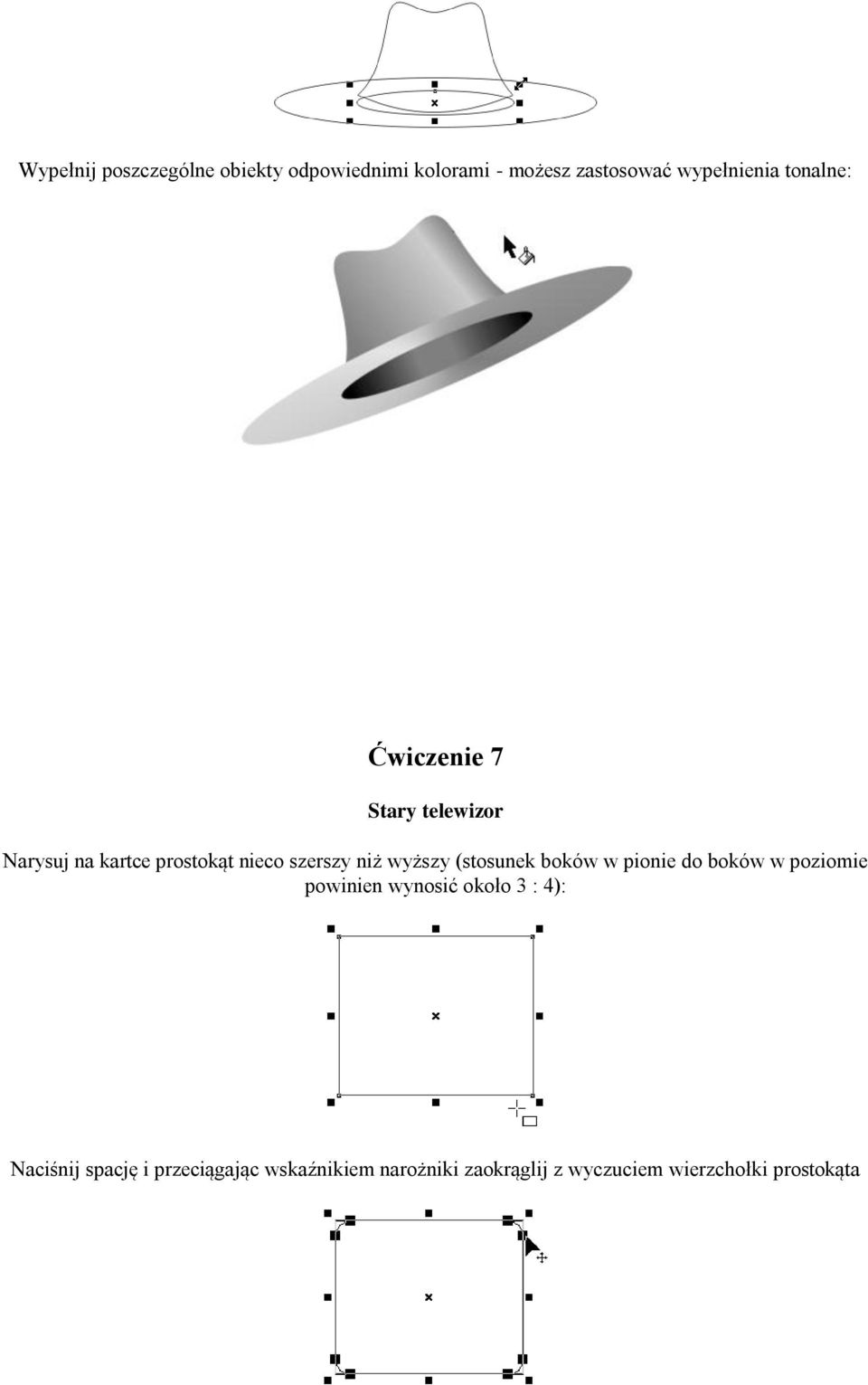

9 Wypełnij poszczególne obiekty odpowiednimi kolorami - możesz zastosować wypełnienia tonalne: Ćwiczenie 7 Stary telewizor Narysuj na kartce prostokąt nieco szerszy niż wyższy (stosunek boków w pionie do boków w poziomie powinien wynosić około 3 : 4): Naciśnij spację i przeciągając wskaźnikiem narożniki zaokrąglij z wyczuciem wierzchołki prostokąta

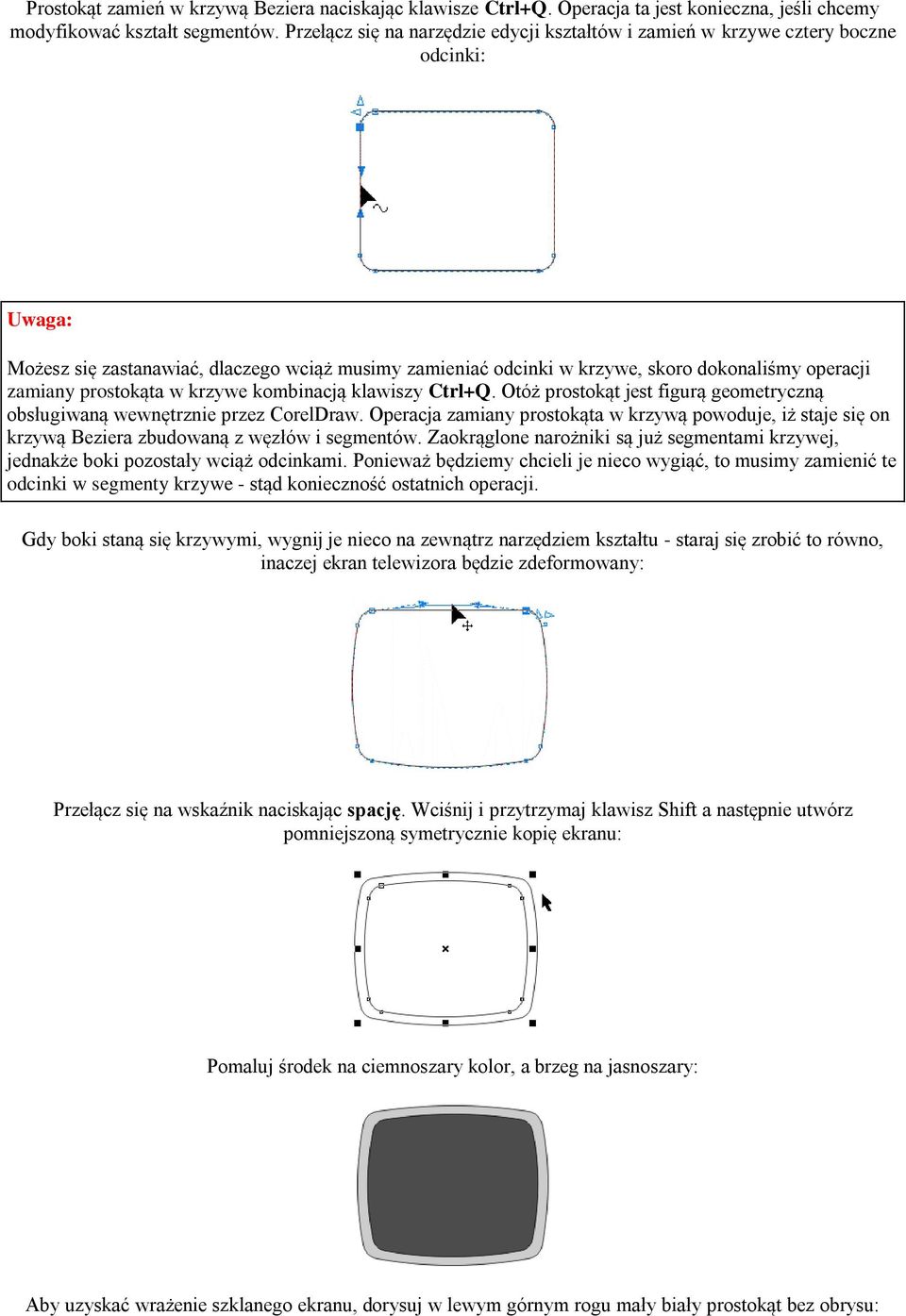

10 Prostokąt zamień w krzywą Beziera naciskając klawisze Ctrl+Q. Operacja ta jest konieczna, jeśli chcemy modyfikować kształt segmentów. Przełącz się na narzędzie edycji kształtów i zamień w krzywe cztery boczne odcinki: Uwaga: Możesz się zastanawiać, dlaczego wciąż musimy zamieniać odcinki w krzywe, skoro dokonaliśmy operacji zamiany prostokąta w krzywe kombinacją klawiszy Ctrl+Q. Otóż prostokąt jest figurą geometryczną obsługiwaną wewnętrznie przez CorelDraw. Operacja zamiany prostokąta w krzywą powoduje, iż staje się on krzywą Beziera zbudowaną z węzłów i segmentów. Zaokrąglone narożniki są już segmentami krzywej, jednakże boki pozostały wciąż odcinkami. Ponieważ będziemy chcieli je nieco wygiąć, to musimy zamienić te odcinki w segmenty krzywe - stąd konieczność ostatnich operacji. Gdy boki staną się krzywymi, wygnij je nieco na zewnątrz narzędziem kształtu - staraj się zrobić to równo, inaczej ekran telewizora będzie zdeformowany: Przełącz się na wskaźnik naciskając spację. Wciśnij i przytrzymaj klawisz Shift a następnie utwórz pomniejszoną symetrycznie kopię ekranu: Pomaluj środek na ciemnoszary kolor, a brzeg na jasnoszary: Aby uzyskać wrażenie szklanego ekranu, dorysuj w lewym górnym rogu mały biały prostokąt bez obrysu:

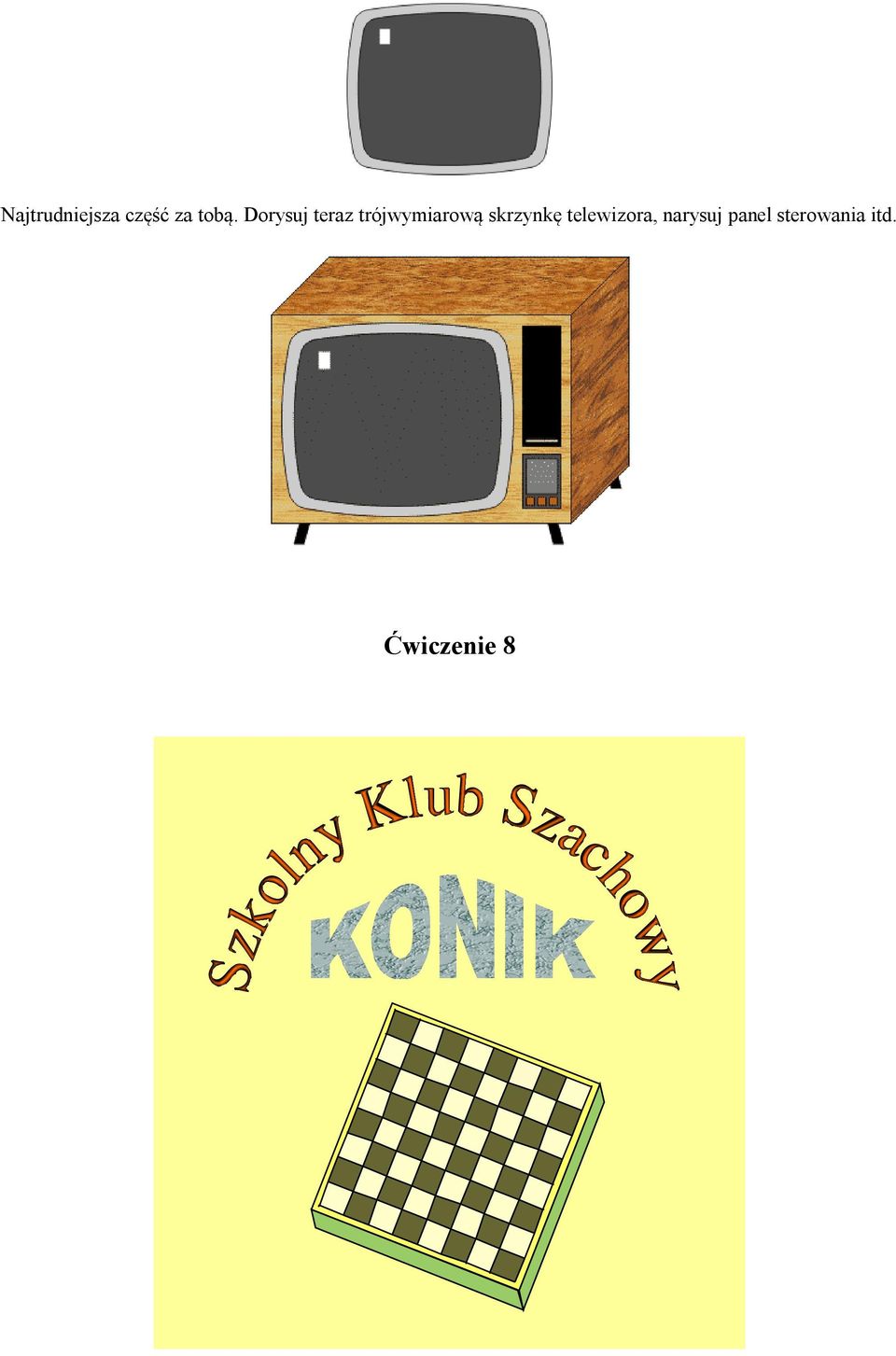

11 Najtrudniejsza część za tobą. Dorysuj teraz trójwymiarową skrzynkę telewizora, narysuj panel sterowania itd. Ćwiczenie 8 Szkolny Klub Szachowy
