1 Ćwiczenia - CorelDraw Tworzenie linii Z przybornika wybieramy narzędzie Rysunek odręczny. Wyznaczamy miejsce, od którego chcemy zacząć rysowanie linii i przy wciśniętym LPM rysujemy krzywą. Gdy puścimy przycisk myszy krzywa się wygładzi na wszystkich załamaniach. Linie taka możemy dowolnie modyfikować chwytając węzły, zmienić kolor i grubość konturu lub styl linii. Rysowanie linii prostej Z przybornika wybieramy narzędzie Rysunek odręczny. Wyznaczamy miejsce, od którego chcemy zacząć rysowanie linii i klikamy LPM puszczamy przycisk i klikamy w miejscu gdzie ma się kończyć linia (podczas rysowania nie trzymamy LPM). Aby narysować linie poziomą wciskamy klawisz Ctrl i klikamy w miejscu gdzie linia ma się zacząć i drugi raz gdzie ma się kończyć, w podobny sposób rysujemy linię pionową. Rysowanie linii łamanej

2 Z przybornika wybieramy narzędzie Łamana. Klikamy w miejscu gdzie ma być początek linii, puszczamy przycisk myszy i klikamy w drugim miejscu, powtarzamy czynność według potrzeby. Aby zakończyć rysowanie linii klikamy dwukrotnie LPM. Możemy również zamknąć krzywą. Gdy w pod kursorem pojawi się strzałka skierowana w dół krzywa zostaje domknięta. Możemy ją modyfikować np. nadać jej kolor Możemy łączyć ze sobą linie proste i linie krzywe. Z przybornika wybieramy narzędzie Linia z trzech punktów. Możemy tworzyć łuk o dowolnych parametrach. Klikamy w miejscu gdzie ma być początek linii, i przy wciśniętym LPM rysujemy prostą, a następnie puszczamy przycisk i modelujemy łuk. Krzywe można modyfikować.

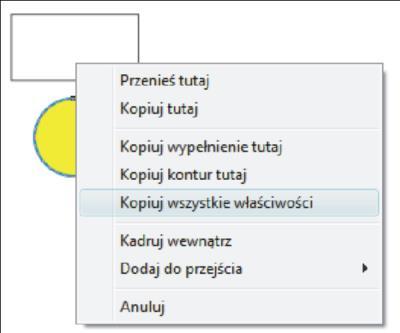

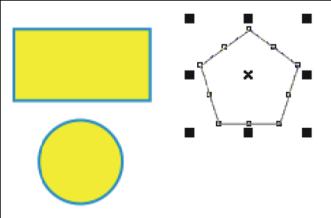

3 Kopiowanie Operacje kopiowania można wykonać na kilka sposobów: Na pasku narzędziowym wybierz ikonę Kopiuj, następnie ikonę Wklej; Z menu Edycja wybierz Kopiuj, następnie Wklej; Ctrl + C (Kopiuj), następnie Ctrl + V (Wklej); Z menu podręcznego Wybierz Kopiuj, następnie Wklej Obiekt zostanie wklejony dokładnie na kopiowanym obiekcie. Kopiowanie właściwości obiektu Narysuj dwa obiekty prostokąt i koło. Koło wypełnij kolorem, zwiększ grubość i zmień kolor konturu. Naciśnij PPM na kole i przenieś nad prostokąt i zwolnij przycisk myszy. Pojawi się okienko dialogowe, z którego wybierz Kopiuj wszystkie właściwości. Właściwości z obiektu koło zostaną skopiowane na prostokąt. Innym sposobem kopiowania właściwości obiektu jest wybranie z menu Edycja Kopiuj właściwości z. W okienku dialogowym Kopiuj właściwości wybierz właściwości, które chcesz kopiować i wciśnij OK. Pojawi się czarna gruba strzałka, którą wskazujemy obiekt, z którego chcemy kopiować właściwości.

4 Duplikowanie i klonowanie Duplikowanie Za pomocą kombinacji klawiszy Ctrl + D lub z menu Edycja Duplikuj tworzymy kopię obiektu, która jest przesunięta w górę i w prawą stronę w stosunku do oryginału. Klonowanie Z menu Edycja wybierz Klonuj. Otrzymamy taki sam efekt jak przy duplikowaniu. Jeżeli zmienimy właściwości oryginału, to automatycznie klon również się zmieni. Gdy zduplikujemy klon i zmienimy właściwości oryginału, zmienią się wszystkie obiekty.

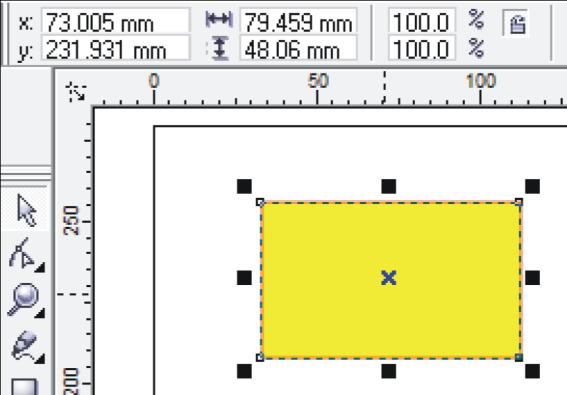

5 Przesuwanie i skalowanie Przesuwanie Do przesuwania obiektów wykorzystujemy Wskaźnik, wciskamy LPM i przesuwamy obiekt w odpowiadające nam miejsce. Do precyzyjnego umieszczanie obiektu w określonym miejscu wykorzystujemy prowadnice musi być włączona opcja Przyciągaj do prowadnic. Gdy zbliżymy obiekt do prowadnicy zostanie on automatycznie przyciągnięty do prowadnicy. Przy dużym powiększeniu widać, że obiekt został przyciągnięty dokładnie do prowadnicy. Do dokładnego przesuwania obiektów możemy używać kursorów. Na pasku właściwości ustawiony jest Skok podsuwania, którego wartość możemy zmieniać. Inną metodą dokładnego przesuwania obiektu jest ręczna zmiana położenia środka obiektu wartości x i y na pasku właściwości.

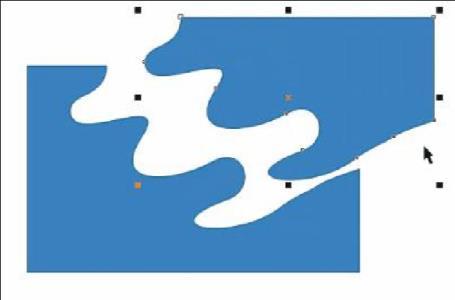

6 Nóż i gumka Z przybornika wybieramy narzędzie Nóż. Cięcie po linii prostej Zbliżamy narzędzie Nóż do krawędzi obiektu i gdy nóż zmieni swoje położenie na pionowe, wciskamy LPM w początkowym punkcie cięcia, zwalniamy LPM i wyznaczamy końcowy punk ciecia na krawędzi obiektu (nóż zmieni swoje położenie na pionowe) i zwalniamy przycisk myszy. Wskaźnikiem możemy przesunąć Zbliżamy narzędzie Nóż do krawędzi obiektu i gdy nóż zmieni swoje położenie na pionowe, wciskamy LPM w początkowym punkcie cięcia i rysujemy krzywą jak narzędziem Rysunek odręczny. Cięcie po linii krzywej łamanej Zbliżamy narzędzie Nóż do krawędzi obiektu, wciskamy klawisz Shift i klikamy LPM wyznaczając odcinki linii łamanej.

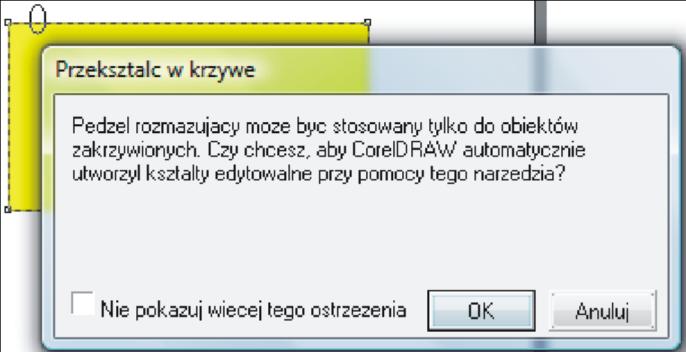

7 Pędzel rozmazujący i chropowaty Pędzel rozmazujacy Z przybornika wybierz narzędzie Pędzel rozmazujący. Kliknij na obiekcie, pojawi się okienko o konieczności przekształcenia obiektu w krzywe. Na pasku właściwości ustaw parametry: Przy wciśniętym LPM przeciągnij z wnętrza obiektu na zewnątrz, a następnie spoza obiektu do wnętrza. Pędzel rozmazujący jest jednakowej szerokości na całej długości. Zmień parametry: Wykonaj czynności jak powyżej. Pędzel rozmazujący rozszerza się. Zwiększ rozmiar końcówki na -10.

8 Narzędzie kształt Gdy klikniemy na obiekt narzędziem Kształt zostaną zaznaczone wszystkie węzły. Możemy zaznaczyć jeden wybrany węzeł i modyfikować obiekt wciśniętym klawiszu Shift i modyfikować obiekt. Gdy narysujemy krzywą i zaznaczymy węzeł narzędziem kształt pojawiają się uchwyty sterujące, którymi możemy zmieniać kształt krzywej oraz położenie samego węzła. Do linii możemy dodać węzły, aby uzyskać większą kontrolę nad kształtem linii. Należy w wybrane miejsce kliknąć dwukrotnie LPM. Dodany węzeł możemy modyfikować jak pozostałe węzły. Aby usunąć węzeł, klikamy dwukrotnie LPM na niepotrzebnym węźle.

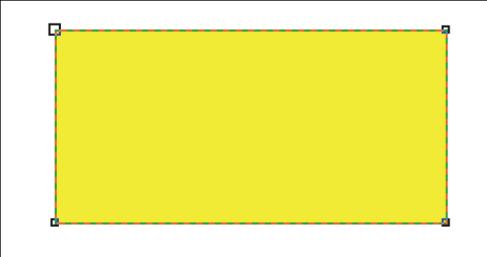

9 Zamiana na krzywe Obiekt należy zamienić na krzywe. Na Pasku właściwości wybierz ikonę Przekształć w krzywe lub menu Rozmieść wybierz Przekształć w krzywe. Z przybornika wybierz narzędzie Kształt widoczne są cztery węzły, które możemy modyfikować jak na linii krzywej (przesuwać, dodawać lub usuwać węzły). Gdy narzędziem Kształt klikniemy na wybrany węzeł, na Pasku właściwości możemy segment przekształcić w krzywe, pojawia się sterujące, którymi możemy manipulować możemy wybrać rodzaj węzła. Gdy narysujemy elipsę, przekształcimy w krzywe i wybierzemy narzędzie Kształt widoczne są cztery węzły, którymi możemy manipulować.

10 Kształtowanie obiektów Spawanie Narysuj dwa obiekty np. dwa kwadraty zachodzące na siebie i zaznacz je wskaźnikiem. Na pasku właściwości wybierz Spawaj. Zmień kolejność obiektów i wybierz ponownie Widzimy, że obiekty przyjmują kolor obiektu, który jest niżej w stosie. Otrzymany obiekt możemy modyfikować: zmieniać wielkość, kolor wypełnienia i konturu. Przycinanie Narysuj dwa obiekty np. kwadrat i wielokąt wewnątrz i zaznacz je wskaźnikiem. Na Część wspólna Narysuj dwa obiekty np. kwadrat i koło zachodzące na siebie i zaznacz je wskaźnikiem. Na pasku właściwości wybierz Część wspólna.

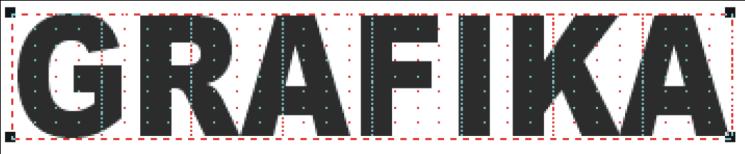

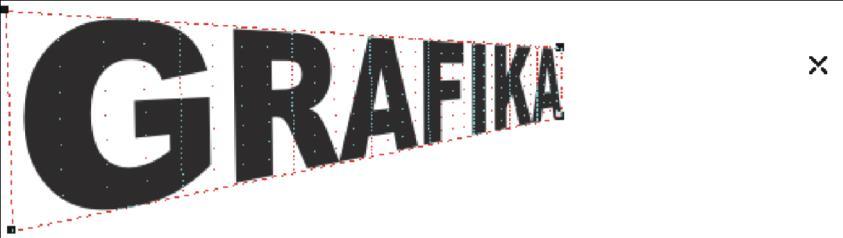

11 Podczas korzystanie z efektu perspektywy pojawia się punkt zbiegły perspektyw, który możemy przesuwać w pionie i poziomie uzyskując dodatkowe efekty.

12 Narysuj rysunki każdy na osobnej stronie. Zapisz w swoim folderze pod nazwą figury.cdr

13 Narysuj obrazek zachowując kolejność oraz sposoby wypełnienia obiektów. Zapisz w swoim folderze pod nazwa obiekty_kolejność

14 Spawanie. Kwiatek.cdr Narysuj jeden większy okrąg i kilka mniejszych (6-8) i umieść je wokół dużego okręgu. Zaznacz wszystkie narysowane figury. Otwórz okno dokowane Kształtowanie i wybierz Spawaj. W oknie Spawaj zaznacz Obiekt docelowy, i kliknij Spawaj z, a następnie wskaż na obiekt Wypełnij środek kwiatka deseniem, a płatki kwiatu jednolitym kolorem. Odręcznie narysuj łodygę i dwa listki. Zaznacz pierwszy listek i kliknij na pasku właściwości Automatyczne zamykanie, a następnie wypełnić listek zielonym kolorem. Czynność powtórz dla pozostałych listków. Zaznacz łodyżkę i zdefiniuj kontur w kolorze zielonym. Zgrupuj wszystkie obiekty. Narysuj elipsę przykrywającą kwiatek, wypełnij jasnym kolorem i umieść pod spodem. Zaznacz oba obiekty i wybierz Tył bez przodu i dodaj kontur. Zapisz w swoim folderze pod nazwą kwiat w owalu.cdr

15 Przycisk na stronę internetową przycisk.cdr Narysuj prostokąt i zaokrąglij narożniki i wypełnij kolorem. Zduplikuj figurę, wypełnij kolorem i usuń kontury. Nastepnie zmniejsz rozmiary jasnego prostokąta. Zaznacz oba obiekty i z menu Efekty wybierz Metamorfozę i nacisnij przycisk Zastosuj, zwieksz ilość kroków do 35. Narysuj wąski prostokąt u góry obiektu, zaokrąglij narożniki, i wypełnij go kolorem białym. Dodaj przezroczystość tak aby uzyskać efekt poświaty u góry obiektu Wpisz tekst Start lub START tekstem ozdobnym czcionką Arial Black. Dostosuj wielkość napisu, dodaj kontur Zduplikuj napis, usuń kontur, zmień kolejność obiektów i ustaw tak, aby wygladało jak cień. START START START Start Start Start

16

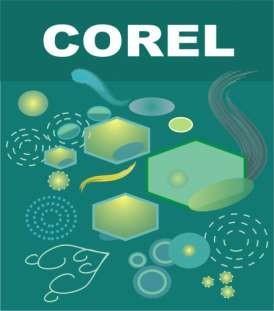

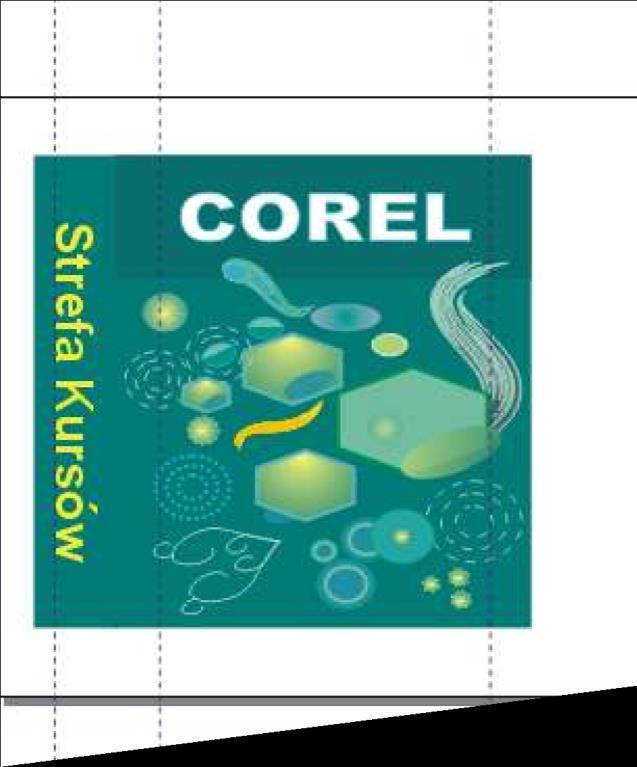

17 Perspektywa - pudełko 1. Utwórz napis Strefa Kursów w prostokącie o wym. 30 x 170 mm 2. Zaprojektuj okładkę o wym. 150 x 170 mm np. 3. Włącz przyciąganie do obiektów i ustaw oba rysunki obok siebie. 4. Ustaw prowadnice jak na rysunku poniżej i włącz przyciąganie do prowadnic.
