MPI-8W (MPI-8W/4) OŚMIOKANAŁOWY (CZTEROKANAŁOWY) REJESTRATOR ELEKTRONICZNY

Transkrypt

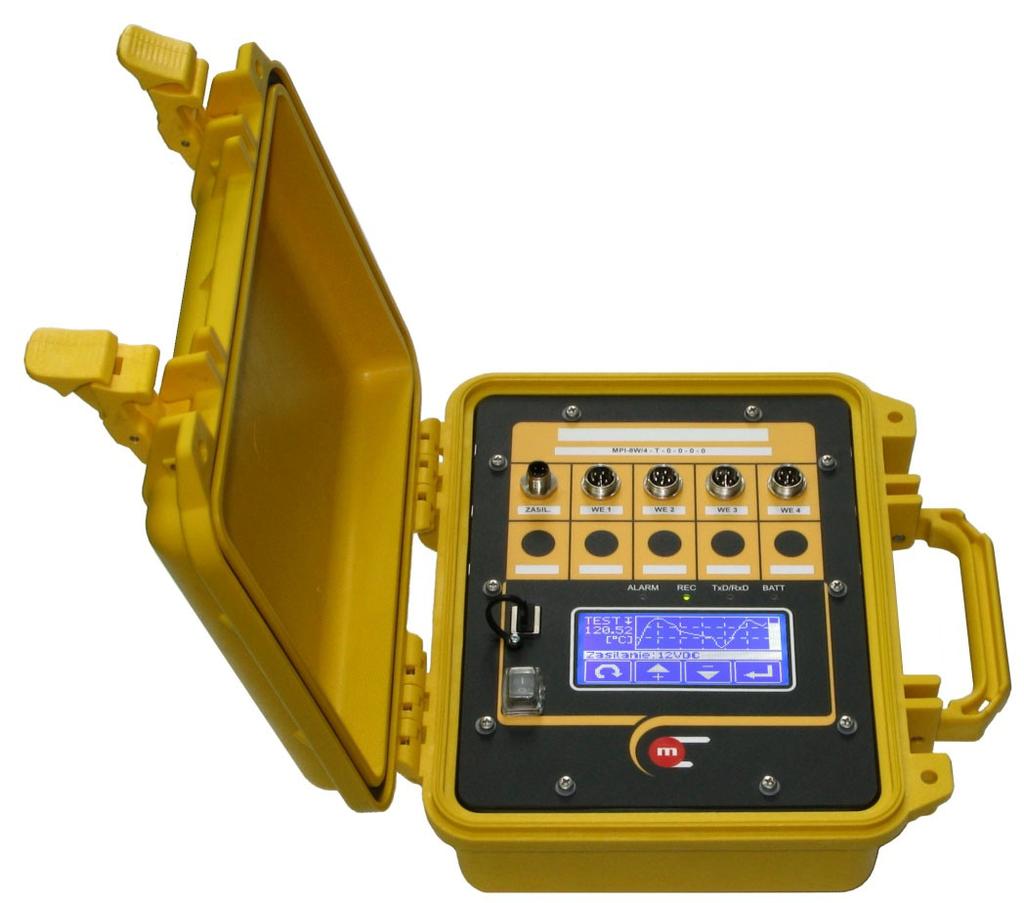

1 MPI-8W (MPI-8W/4) OŚMIOKANAŁOWY (CZTEROKANAŁOWY) REJESTRATOR ELEKTRONICZNY Sześć różnych wersji wejść pomiarowych do pomiaru temperatury, sygnałów pętli prądowej 0/4-20mA lub napięcia Graficzny wyświetlacz LCD z podświetlaniem w kolorze białym i klawiaturą dotykową Rejestracja wyników w wewnętrznej pamięci 2 GB, przenoszenie danych za pomocą pamięci USB (pendrive) Oprogramowanie do wizualizacji zarejestrowanych wyników pomiarów Zasilanie z akumulatora wewnętrznego, z sieci 230 VAC lub 12 VDC (np. gniazda zapalniczki pojazdu) Opcjonalnie port komunikacyjny RS-485, protokoły ASCII oraz Modbus RTU Możliwe inne wersje na zamówienie indywidualne ZASTOSOWANIE: Serwisowe pomiary temperatury, wilgotności, ciśnienia i innych wielkości z rejestracją Przemysł spożywczy, hutniczy, szklarski, nadzór hal magazynowych, ciągów produkcyjnych MPI-8W jest nowoczesnym, uniwersalnym wielokanałowym rejestratorem elektronicznym przeznaczonym do pomiaru różnych wielkości fizycznych. Trwała obudowa walizkowa i zasilanie z wewnętrznego akumulatora zaprojektowane zostały z myślą o pomiarach serwisowych, w miejscach bez dostępu zasilania oraz w warunkach polowych. Wewnętrzna pamięć zapewnia możliwość rejestracji z odpowiednio dużą częstością. Konstrukcja przyrządu, w wersji wykonania specjalnej, pozwala na różną aranżację układów pomiarowych i złączy w zależności od indywidualnych potrzeb użytkownika. WEJŚCIA POMIAROWE W zależności od konfiguracji do rejestratora można podłączyć rezystancyjne czujniki temperatury, termoelementy, przetworniki w standardzie 0/4-20mA. W wykonaniach specjalnych dostępne są również wejścia napięciowe liniowe. Przyrząd ma wejścia multiplekowane, komutacja może być w oparciu o przekaźniki sygnałowe (separacja między kanałami) lub klucze elektroniczne. Układ wejściowy może być dodatkowo separowany galwanicznie od pozostałych układów rejestratora. W zależności od wersji wykonania sygnały mogą być podłączane do trzech typów złączy. REJESTRACJA WYNIKÓW POMIARÓW Przyrząd umożliwia elektroniczną rejestrację wyników w wewnętrznej pamięci 2 GB. Kolejne sesje pomiarów mogą być zapisywane do różnych plików. Dane zapisywane są w do zapełnienia pamięci lub w trybie ciągłym z nadpisywaniem

2 najstarszych wyników. Częstość zapisu danych jest ustawiana przez użytkownika w szerokim zakresie: od co 3 s do 24 h. Rejestracja może być realizowana z dwoma niezależnie ustawionymi prędkościami zapisu przełączanymi przy przekroczeniu wybranych poziomów alarmowych. Dane do komputera przenoszone są za pomocą pamięci zewnętrznej (pendrive) dołączanej do gniazda USB. Opcjonalnie dane mogą być odczytywane przez port RS-485. Dane zapisywane są w postaci zbioru tekstowego i mogą być wczytane do edytora tekstowego, arkusza kalkulacyjnego lub przeglądane za pomocą łatwego w użytkowaniu programu MPI-8v3-Raport. Program umożliwia selekcję i obróbkę wyników, uśrednianie, wyszukiwanie minimów i maksimów, przeglądanie i drukowanie raportów w postaci graficznej i tabelarycznej. Możliwy jest również odczyt wyników mierzonych on-line (wymagana wersja z portem RS-485) i przedstawienie ich w postaci wykresu, tabeli oraz ekranu synoptycznego na tle rysunku lub zdjęcia. PRACA Z AKUMULATORA WEWNĘTRZNEGO W zależności od konfiguracji przyrządu oraz częstości skanowania wejść przyrząd może pracować od kilku godzin do 70 h korzystając z zasilania wewnętrznego. W przypadku potrzeby dłuższego czasu pracy do przyrządu można podłączyć zewnętrzny akumulator 12 V o większej pojemności. PORT SZEREGOWY RS-485 Przyrząd opcjonalnie wyposażony jest w port komunikacyjny RS- 485, umożliwiający programowanie ustawień z komputera oraz odczyt mierzonych i zarejestrowanych wyników. Transmisja jest zgodna ze standardem Modbus RTU lub w kodzie ASCII, zapewniając współpracę z innymi uniwersalnymi systemami sterowania i wizualizacji. UKŁAD ALARMOWO - STERUJĄCY Układ umożliwia swobodne programowanie w każdym kanale do 4 poziomów granicznych AL1 do AL4, których przekroczenie powoduje zgłoszenie alarmu, zmianę prędkości rejestracji wyników lub zmianę stanu przekaźnika sterującego. Opcjonalnie przyrząd może być wyposażony w pięć półprzewodnikowych przekaźników wyjściowych. WERSJE WYKONANIA MPI-8W MPI-8W/4 Wersja ośmiokanałowa Wersja czterokanałowa -0 Wersja standardowa -n Kod wersji specjalnej (wg zamówienia indywidualnego) -0 Brak portu RS Port RS Gniazda wejść pomiarowych typu DIN (IP-54) -1 Gniazda wejść pomiarowych typu M-12 (IP-67) -2 Gniazda wejść pomiarowych typu listwa śrubowa (2x 13 zacisków, IP-30) -0 Brak separacji obwodów wejściowych od pozostałych układów -1 Separacja obwodów wejściowych od pozostałych układów -n Ilość wejść 0/4-20mA, pozostałe typu RTD/TC, komutacja przekaźnikami sygnałowymi, separacja galwaniczna pomiędzy kanałami -T Wersja tylko z wejściami RTD/TC, komutacja elektroniczna -P Wersja tylko z wejściami 0/4-20mA, komutacja elektroniczna, wspólny zacisk I- WYPOSAŻENIE DODATKOWE Kabel zasilający ze źródła 12 VDC zakończony wtykiem do gniazda zapalniczki samochodowej Program do wizualizacji danych MPI-8v3-Raport.exe Konwerter z separacją galwaniczną CONV485USB-I (USB / RS-485) Konwerter serwisowy bez separacji galwanicznej CONV485USB (USB / RS-485) Konwerter CONV485E (Ethernet / RS-485)

3 Dane techniczne WEJŚCIA wersja MPI8W-T Ilość wejść: 8, multipleksowane elektronicznie Tak, 500 V / (zależnie od wersji) 15 V DC lub 15 V p-p (pomiędzy dowolnymi zaciskami A,B,C,GND) Maksymalna rezystancja przewodów (doprowadzających do 2 x 300 Ω czujnika): Dokładność pomiaru (dla temp. otoczenia 25 C): Wg tabeli dla danego typu czujnika Konfiguracja wejścia typu RTD Prąd czujnika: 200 µa 3-przewodowo lub 2-przewodowo Kompensacja rezystancji przewodów w podłączeniu 3- Automatyczna + stała w zakresie 9,99 Ω do 9,99 Ω Kompensacja rezystancji przewodów Stała w zakresie 9,99 Ω do 9,99 Ω W podłączeniu 2- Konfiguracja wejścia typu TC Kompensacja spoiny odniesienia: Czujnikiem temperatury na wejściu WE8 (WE4 dla MPI-8 /4) lub wartość stała Zakres kompensacji spoiny odniesienia: -99,9 C do +99,9 C Konfiguracja wejścia typu R Zakres rezystancji przetwornika: Ω ; Ω WEJŚCIA wersja MPI8W-P Ilość wejść 8, multipleksowane elektronicznie Tak, 500 V / (w zależności od wersji) Zabezpieczenie termiczne wejść typu 0/4-20 ma: Tak, bezpiecznik polimerowy rozłączający pętlę prądową sygnału 30 V DC lub 30 V p-p (pomiędzy A-B, A-C, B-C, A-GND) 24 V DC lub 24 V p-p (pomiędzy B-GND,C-GND) Konfiguracja wejścia typu 0/4-20 ma Rezystancja wejściowa: 10 Ω +/-2% Zasilanie przetworników z przyrządu: Tak (wymagana właściwa konfiguracja) WEJŚCIA wersj MPI8W- n Ilość wejść 8, multipleksowane przekaźnikami sygnałowymi Tak, 100 V Tak, 500 V / (w zależności od wersji) 30 V DC lub 30 V p-p (pomiędzy A-B, A-C, B-C, A-GND) 24 V DC lub 24 V p-p (pomiędzy B-GND,C-GND) Dokładność pomiaru (dla temp. otoczenia 25 C): Wg tabeli dla danego typu czujnika Konfiguracja wejścia typu RTD Prąd czujnika: 200 µa 3-przewodowo lub 2-przewodowo Kompensacja rezystancji przewodów w podłączeniu 3- Automatyczna + stała w zakresie 9,99 Ω do 9,99 Ω Kompensacja rezystancji przewodów w podłączeniu 2- Stała w zakresie 9,99 Ω do 9,99 Ω

4 Konfiguracja wejścia typu TC Kompensacja spoiny odniesienia: Czujnikiem Pt100 na wejściu WE8 (WE4 dla MPI-8 /4) lub wartość stała Zakres kompensacji spoiny odniesienia: -99,9 C do +99,9 C 15 V DC lub 15 V p-p (pomiędzy dowolnymi zaciskami A,B,C,GND) Maksymalna rezystancja przewodów 2 x 300 Ω kompensacyjnych (doprowadzających do czujnika): Konfiguracja wejścia typu 0/4-20 Ma Rezystancja wejściowa: 10 Ω +/-2% Zasilanie przetworników z przyrządu: Zabezpieczenie termiczne wejść typu 0/4-20 Ma: Konfiguracja wejścia typu R Zakres rezystancji przetwornika: Tak, bezpiecznik polimerowy rozłączający pętlę prądową sygnału Ω ; Ω Dryf temperaturowy (w zakresie 0 do 50 C): Konfiguracja wejścia typu V Charakterystyka przetwarzania Sposób podłączenia czujnika Zasilanie przetworników z przyrządu Zabezpieczenie termiczne wejść typu V Maksymalny prąd wejściowy 0,025% zakresu/10 C, wewnętrzna kompensacja dryfu temperaturowego POZOSTAŁE DANE, WSPÓLNE DLA WSZYSTKICH WERSJI PŁYTA CZOŁOWA Ekran dotykowy: Rezystancyjny, czteroprzewodowy z podświetlaniem, 64x132 piksele, (41mm x 94mm) Sygnalizacja: 4 diody LED dwukolorowe Podłączenie sygnałów: W zależności od wersji wtyczki M12 Lumberg z IP67, standardowe wtyczki DIN lub listwy śrubowe 13 zaciskowe, maksymalna średnica przewodów 1,5 mm Oddzielne dla każdego wejścia Gniazdo USB: Zgodne ze standardem USB, typ A Wyłącznik zasilania: Standardowy wyłącznik załącz/wyłącz PORT SZEREGOWY RS-485 (opcja) Sygnały wyprowadzone na łączówce: A(+), B(-),GND Separacja galwaniczna: Maksymalne obciążenie: 32 odbiorniki / nadajniki Protokół transmisji: ASCII / MODBUS RTU (ograniczony) Maksymalna długość linii: 1300 m Prędkość transmisji: 2.4, 4.8, 9.6,19.2, 38,4, 57,6, 115.2, kbps Kontrola parzystości: None, Even, Odd Ramka: 1bit startu, 8bitów danych, 1bit stopu Maksymalne napięcie różnicowe A(+) B(-) +/-14 V Maksymalne napięcie sumaryczne A(+) masa -7 V V lub B(-) masa : Minimalny sygnał wyjściowy nadajnika: 1,5 V (przy R 0 =27 Ω) Minimalna czułość odbiornika: 200 mv / R WE =12 kω Minimalna impedancja linii transmisji danych: 27 Ω Zabezpieczenie zwarciowe / termiczne: Tak

5 PAMIĘĆ WEWNĘTRZNA Pojemność: 2GB Maksymalna ilość zapisanych rekordów: dla 32 MB, dla 128 MB System zapisu plików: Zbiór tekstowy, FAT 16 Napięcie zasilania: ZASILANIE 230 VAC (+5% / -10%) / 50 Hz / 15 VA 12 VDC ( VDC) / 1 A AKUMULATOR WEWNĘTRZNY Typ: Czas pracy: Czas ładowania: Ni-MH 7,2 V / 3000 mah max. 70h (zależnie od wersji) ok. 6h max WARUNKI PRACY Temperatura otoczenia podczas pracy: C Temperatura otoczenia podczas ładowania akumulatora: C Temperatura przechowywania: C Wilgotność względna podczas pracy % bez kondensacji WYMIARY MECHANICZNE OBUDOWA Typ obudowy: Wymiary (wys. X szer. X dł.): Masa: Stopień ochrony od strony płyty czołowej: Walizkowa, tworzywo sztuczne polypropylen, ABS, elementy ze stali nierdzewnej 124mm X 246mm X 270mm ok. 2,6 kg IP 67 walizka zamknięta IP-54 walizka otwarta, w trakcie pracy IP-30 wersja z łączówkami śrubowymi Tabela typów czujników temperatury TYP WEJŚCIA ZAKRES ROZDZIELCZOŚĆ DOKŁADNOŚĆ CHARAKTERYSTYKA Pt100 / Pt do +850 C 0,1 C +/-0,5 C IEC751 Pt100+ / Pt do +150 C 0,01 C +/-0,3 C IEC751 Ni do +250 C 0,1 C +/-0,5 C DIN43760 J (Fe - CuNi) -200 do C 0,1 C +/-0,5 C IEC584 K (NiCr - Ni) -250 do C 0,1 C +/-0,5 C IEC584 T (Cu - CuNi) -270 do +400 C 0,1 C +/-0,5 C IEC584 E (NiCr - CuNi) -270 do C 0,1 C +/-0,5 C IEC584 N (NiCrSi - NiSi) -50 do C 0,1 C +/-2 C IEC584 B (Pt30Rh -Pt6Rh) 300 do C 0,1 C +/-2 C IEC584 R (Pt13Rh - Pt) 0 do C 0,1 C +/-2 C IEC584 S (Pt10Rh - Pt) 0 do C 0,1 C +/-2 C IEC / 0-20 ma do ,001 do 1 +/-0,1% R do ,001 do 1 +/-0,1% Opis dotyczy wersji przyrządu: MPI-8W v1.00; Wersja karty katalogowej:
