Telemechanika Ex-ML-NLI moduł do współpracy z impulsowymi licznikami energii

Transkrypt

1

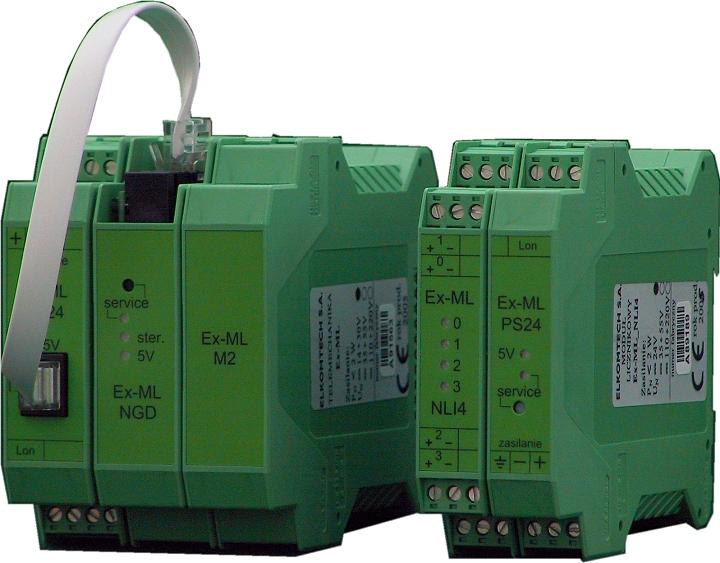

2 Telemechanika Ex-ML-NLI moduł do współpracy z impulsowymi licznikami energii Przeznaczenie Telemechanika Ex-ML przeznaczona jest do obsługi małych obiektów o limitowanych potrzebach w zakresie ilości wejść i wyjść. Jednocześnie umożliwia ona włączanie w system telemechaniki i zdalnego nadzoru różnych nietypowych urządzeń i usług. Moduł Ex-ML_NLI4 należy do modułów usługowych systemu ML. Pełni on funkcje licznika impulsów generowanych przez impulsowe liczniki energii. Budowa Telemechanika Ex-ML ma charakter modułowy. Pojedyncze moduły mieszczą się w typowych niewielkich obudowach firmy Phoenix Contact i łączone są ze sobą poprzez szynę DIN (moduły podstawowe) lub poprzez magistralę typu LON TM (Local Operating Network) (moduły usługowe). pomiędzy zestawem podstawowym a modułami usługowymi prowadzona jest w protokole LonTalk. Zestaw Ex-ML do współpracy z licznikami impulsowymi Każdy moduł usługowy podłączony za pośrednictwem magistrali LON identyfikowany jest przez system poprzez jego numer sieciowy, ustawiany i modyfikowany zdalnie. Koncentrator impulsów licznikowych Zestaw do przesyłu danych z liczników impulsowych składa się z modułu Ex-ML_NLI4 - licznika impulsów generowanych przez impulsowe liczniki energii oraz sterownika Ex-ML składającego się z modułów podstawowych: - Ex-ML_NG_x moduł zapewniający łączność z jednostką nadrzędną. Warianty modułu: - Ex-ML_NG _T łączność poprzez terminal trunkingowy, - Ex-ML_NG _D łączność poprzez kanał dzierżawiony w protokole DNP3.0, - Ex-ML_NG _S łączność poprzez modem systemu GSM - Ex-ML_NG _GPRS łączność poprzez modem GPRS - Ex-ML_M2 moduł pamięci nieulotnej o pojemności 256kB), - Ex-ML_PS_24, Ex-ML_PS_48, EX-ML_PS_220 - przetwornice zasilające powyższe moduły. Moduł Ex-ML_NLI4 wyposażony jest w 4 izolowane wejścia sygnałów impulsowych. Każde z wejść posiada 32 bitowy licznik, którego stan odsyłany jest za pośrednictwem magistrali LON do modułu Ex-ML_NGx i rejestrowane co 15 minut w module pamięciowym Ex-ML_M2. W systemie może pracować do 4 modułów Ex-ML_NLI4. z centrum nadzoru zapewnia moduł Ex-ML_NG_x. Dla systemów nadzoru telemechanika Ex-ML prezentuje się jako pojedyncze RTU, które komunikuje się z nimi poprzez łącza stałe w protokole DNP3.0, łączność trunkingową w protokole MAP27 lub łączność poprzez GSM w protokole DNP3.0. Transmisja danych odbywa się z szybkością 1200 bit/s 9600 bit/s. Najnowszym rozwiązaniem łączności urządzeń z obiektem jest pakietowa transmisja danych w telefonii komórkowej GPRS, umożliwiająca transmisję danych cyfrowych poprzez dedykowany APN oraz prywatny numer dostępowy. Medium łączności dla magistrali typu LON TM może być pojedyncza skrętka w ekranie (max. 200m), na której można, w zależności od jej rozległości oraz wyposażenia liniowego sterowników, uzyskiwać szybkości transmisji od 600 baud ów do 1,2 Mbaud ów.

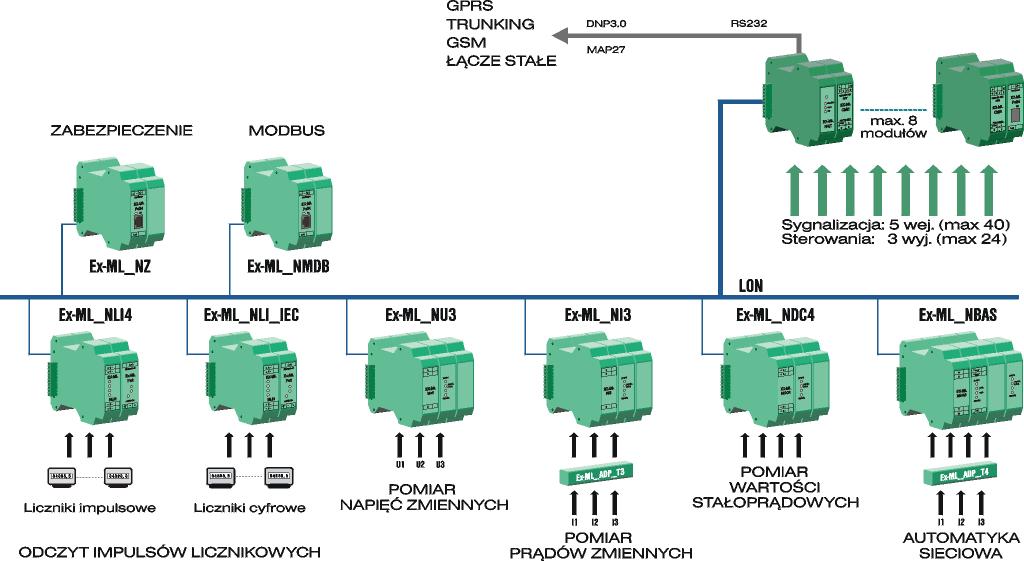

3 Konfiguracje systemu Ex-ML Parametry techniczne Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 73/23/EWG (LVD) oraz dyrektywy 89/336/EWG (EMC) Ex-ML_NG_x Zasilanie: 5Vdc z lokalnej magistrali kanał szeregowy (w zależności od typu) magistrala LON TM Ex-ML_PS_xx Zasilanie magistrala lokalna protokół MAP27 lub DNP3.0 = V - _PS24 napięcie wejściowe: = V - _PS48 = V - _PS220 pobór mocy: 3W napięcie wyjściowe: =5V/0.5A modem LON TM izolowany galwanicznie 78000Bd Wyposażenie Ex-ML_M2 Zasilanie =5V z lokalnej magistrali Pojemność pamięci 256kB w czterech bankach po 64kB Ex-ML_NLI4 Zasilanie =( )V/48V/( )V Sygnały wejściowe typowo 78000Bd do obsługi innych modułów podstawowych 4 bierne wejścia 0/20mA, maksymalnie 100 imp./s; w przypadku źródła impulsów w postaci styku konieczne jest użycie dodatkowego źródła zasilania obwodu wejściowego. Liczniki pojemność impulsów; przechowywane są wartości bieżące liczydeł, próbki 15 minutowe rejestrowane przez sterownik Ex-ML w module Ex-ML_M2 Łącze magistrala LON TM b/s Maksymalna ilość modułów 4 na 1 koncentrator Ex-ML_NG_x 99/35/114,5 mm Ex-ML_NCFG Zasilanie =( )V/48V/( )V magistrala LON TM 78000b/s RS b/s 99/22,5/114,5 mm

4 Karta zamawiającego telemechanikę Ex-ML Zamawiający: Miejsce instalacji: 1. Typ modułu łączności: Ex-ML_NG_T Ex-ML_NG_D Ex-ML_NG_S Nr zamówienia: Ilość sztuk: 2. Typ zasilacza Ex-ML_PS_24 Ex-ML_PS_48 Ex-ML_PS_110 Ex-ML_PS_ Konfiguracja modułów wykonawczych Ex-ML_CMB (5sy, 3st) Uwej=24V Uwej=48V Uwej=110V Uwej=220V 4. Konfiguracja modułów wejść licznikowych Ex-ML_NLI_ V 220V Ex-ML_M2* *Moduł pamięci trwałej konieczny przy module wejść licznikowych 5. Konfiguracja modułów pomiarowych Ex-ML_NU3/NI3 - pomiar napięcia/prądu trójfazowego NU3 220V 110V 110V/ 3 NI3 ADP_T3_01 ADP_T3_1 6. Konfiguracja modułów pomiarowych Ex-ML_NDC4 - cztery pomiary stałoprądowe +-5mA 0-5mA 0-20mA 7. Konfiguracja modułów automatyki NBAS (max 4) ADP_T4_01 ADP_T4_1 ADP_T4_5 8. Typ terminala trunkingowego: Alcatel Motorola DeTeWe Teltronic 9. Typ obudowy: słupowa termiczna ST Rittal AE1260 Rittal AE1213 słupowa termiczna STJ inna 10. Dostarczyć z: Ex-ML_NCFG Ex-SIM-UPS/24V/16Ah 2 akumulat.12v/16ah
