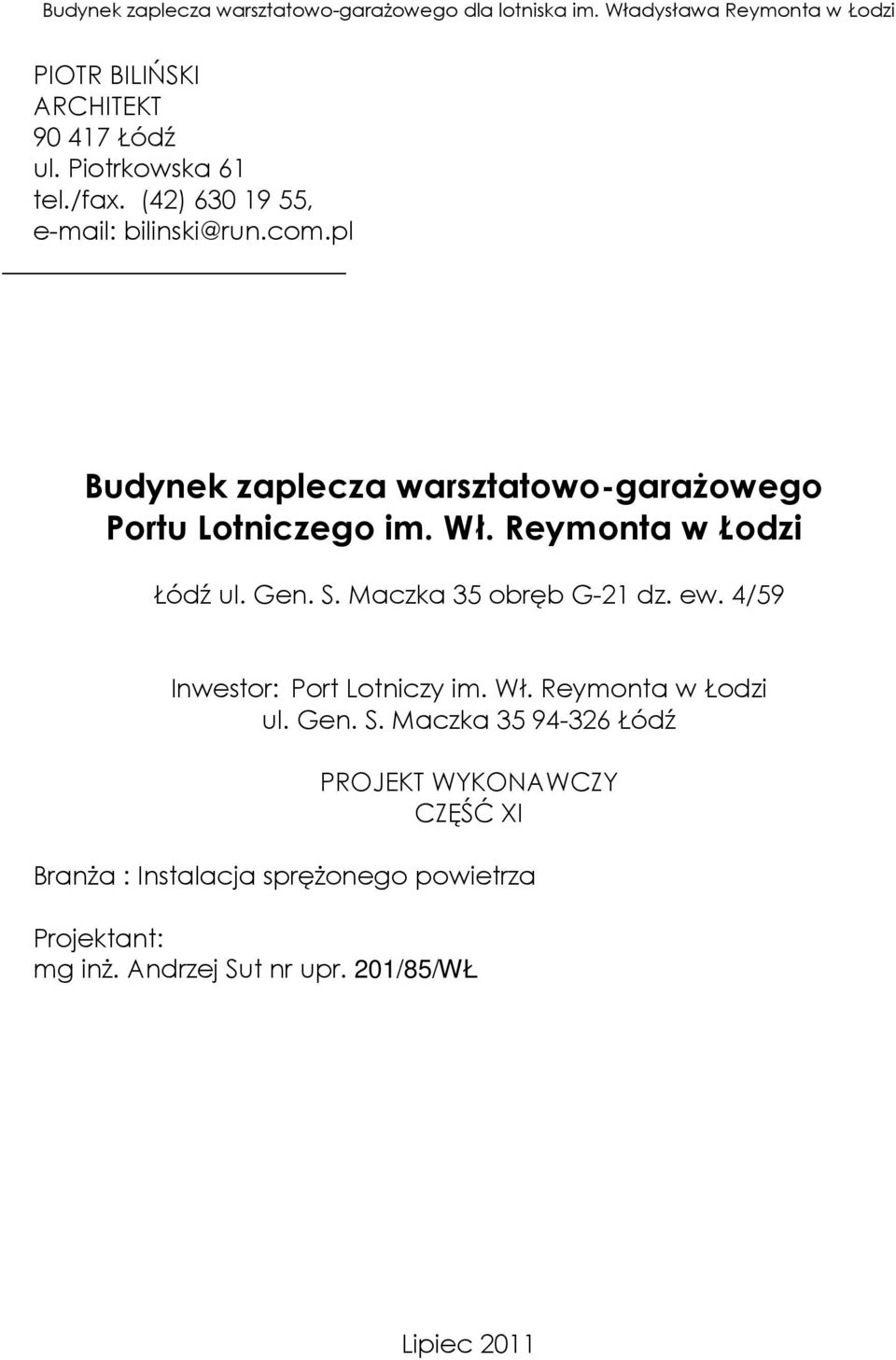

1 Budynek zaplecza warsztatowo-garażowego dla lotniska im. Władysława Reymonta w Łodzi PIOTR BILIŃSKI ARCHITEKT Łódź ul. Piotrkowska 61 tel./fax. (42) , bilinski@run.com.pl Budynek zaplecza warsztatowo-garażowego Portu Lotniczego im. Wł. Reymonta w Łodzi Łódź ul. Gen. S. Maczka 35 obręb G-21 dz. ew. 4/59 Inwestor: Port Lotniczy im. Wł. Reymonta w Łodzi ul. Gen. S. Maczka Łódź PROJEKT WYKONAWCZY CZĘŚĆ XI Branża : Instalacja sprężonego powietrza Projektant: mg inż. Andrzej Sut nr upr. 201/85/WŁ Lipiec 2011

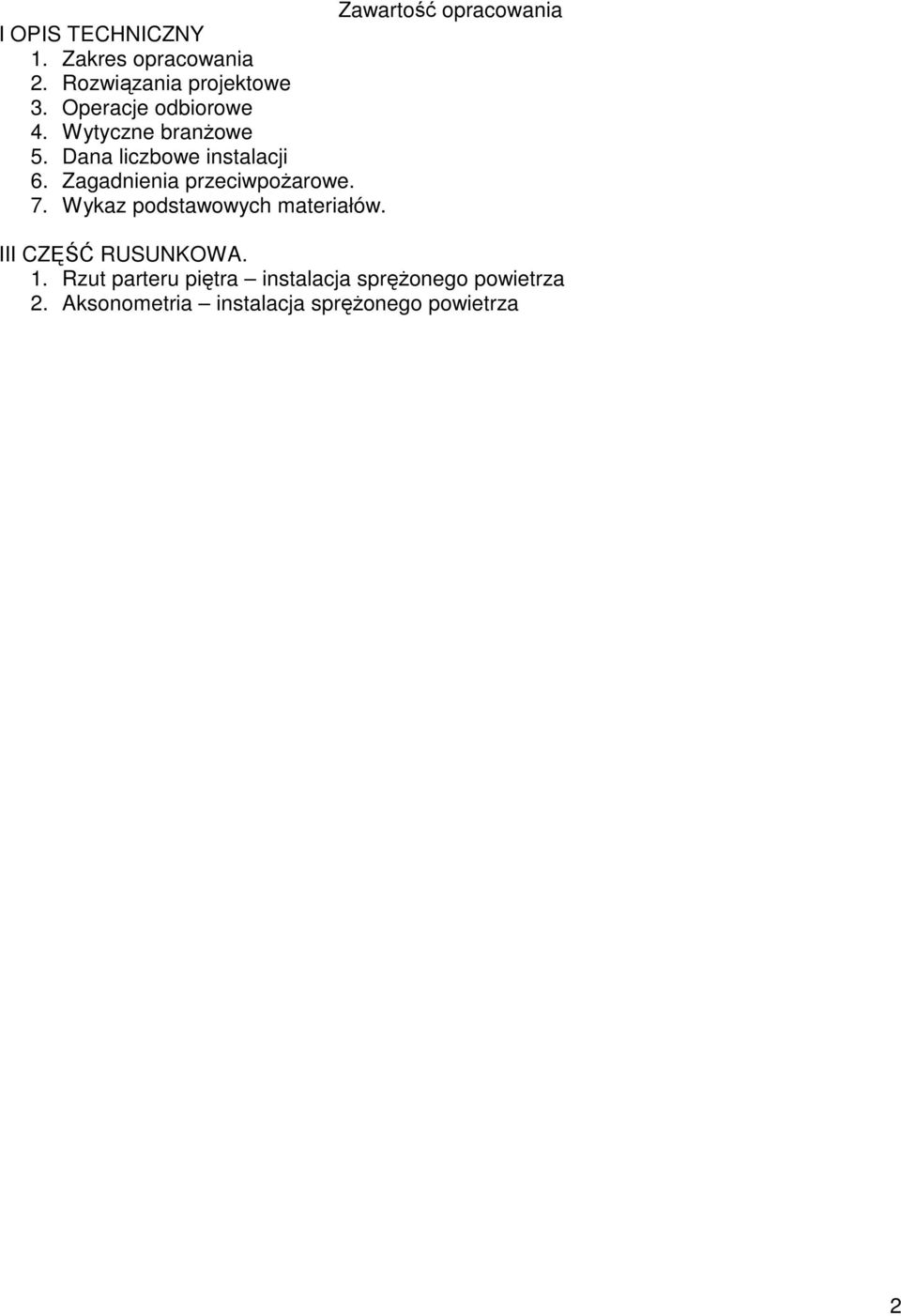

2 Zawartość opracowania I OPIS TECHNICZNY 1. Zakres opracowania 2. Rozwiązania projektowe 3. Operacje odbiorowe 4. Wytyczne branżowe 5. Dana liczbowe instalacji 6. Zagadnienia przeciwpożarowe. 7. Wykaz podstawowych materiałów. III CZĘŚĆ RUSUNKOWA. 1. Rzut parteru piętra instalacja sprężonego powietrza 2. Aksonometria instalacja sprężonego powietrza 2

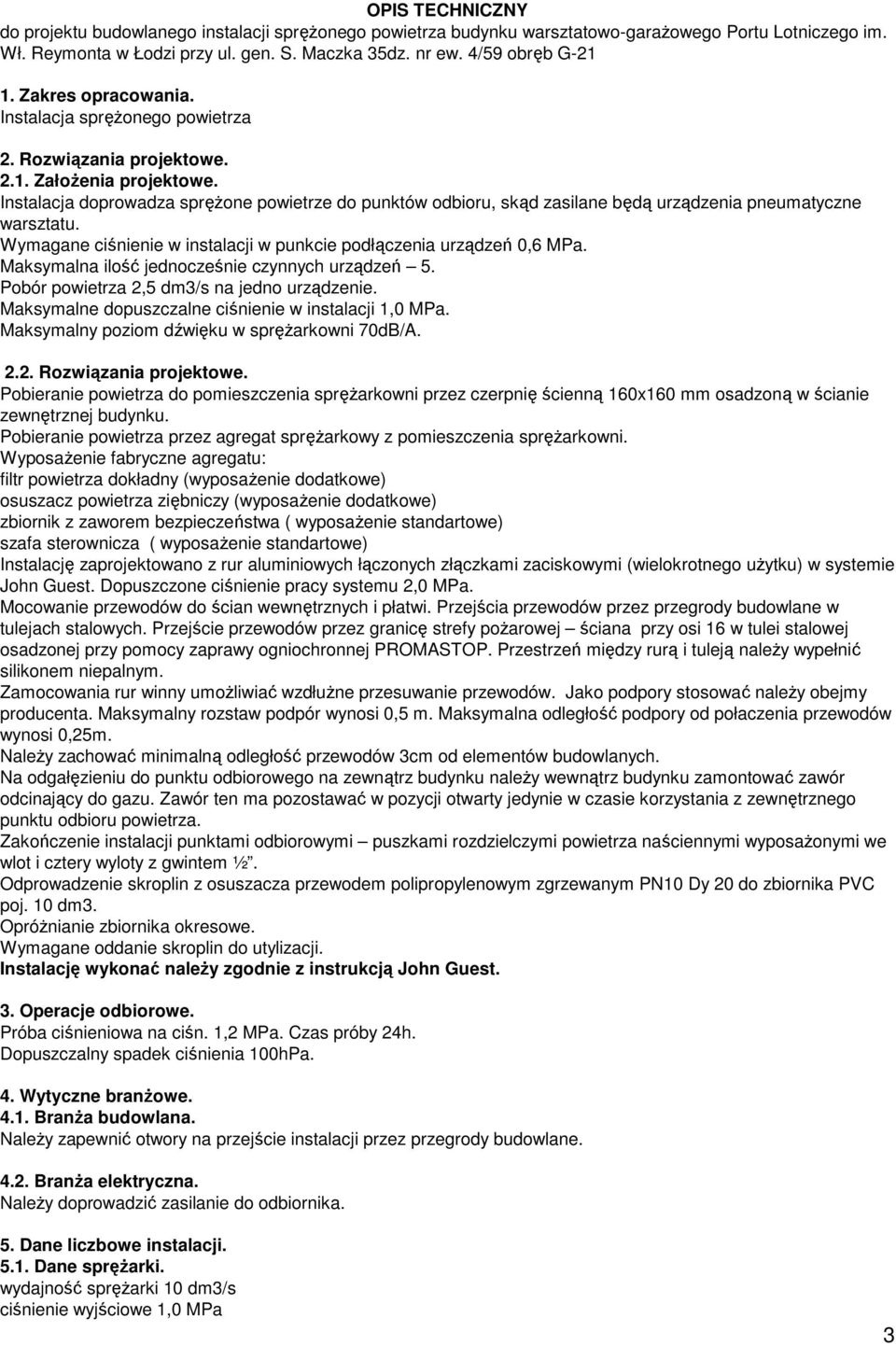

3 OPIS TECHNICZNY do projektu budowlanego instalacji sprężonego powietrza budynku warsztatowo-garażowego Portu Lotniczego im. Wł. Reymonta w Łodzi przy ul. gen. S. Maczka 35dz. nr ew. 4/59 obręb G Zakres opracowania. Instalacja sprężonego powietrza 2. Rozwiązania projektowe Założenia projektowe. Instalacja doprowadza sprężone powietrze do punktów odbioru, skąd zasilane będą urządzenia pneumatyczne warsztatu. Wymagane ciśnienie w instalacji w punkcie podłączenia urządzeń 0,6 MPa. Maksymalna ilość jednocześnie czynnych urządzeń 5. Pobór powietrza 2,5 dm3/s na jedno urządzenie. Maksymalne dopuszczalne ciśnienie w instalacji 1,0 MPa. Maksymalny poziom dźwięku w sprężarkowni 70dB/A Rozwiązania projektowe. Pobieranie powietrza do pomieszczenia sprężarkowni przez czerpnię ścienną 160x160 mm osadzoną w ścianie zewnętrznej budynku. Pobieranie powietrza przez agregat sprężarkowy z pomieszczenia sprężarkowni. Wyposażenie fabryczne agregatu: filtr powietrza dokładny (wyposażenie dodatkowe) osuszacz powietrza ziębniczy (wyposażenie dodatkowe) zbiornik z zaworem bezpieczeństwa ( wyposażenie standartowe) szafa sterownicza ( wyposażenie standartowe) Instalację zaprojektowano z rur aluminiowych łączonych złączkami zaciskowymi (wielokrotnego użytku) w systemie John Guest. Dopuszczone ciśnienie pracy systemu 2,0 MPa. Mocowanie przewodów do ścian wewnętrznych i płatwi. Przejścia przewodów przez przegrody budowlane w tulejach stalowych. Przejście przewodów przez granicę strefy pożarowej ściana przy osi 16 w tulei stalowej osadzonej przy pomocy zaprawy ogniochronnej PROMASTOP. Przestrzeń między rurą i tuleją należy wypełnić silikonem niepalnym. Zamocowania rur winny umożliwiać wzdłużne przesuwanie przewodów. Jako podpory stosować należy obejmy producenta. Maksymalny rozstaw podpór wynosi 0,5 m. Maksymalna odległość podpory od połaczenia przewodów wynosi 0,25m. Należy zachować minimalną odległość przewodów 3cm od elementów budowlanych. Na odgałęzieniu do punktu odbiorowego na zewnątrz budynku należy wewnątrz budynku zamontować zawór odcinający do gazu. Zawór ten ma pozostawać w pozycji otwarty jedynie w czasie korzystania z zewnętrznego punktu odbioru powietrza. Zakończenie instalacji punktami odbiorowymi puszkami rozdzielczymi powietrza naściennymi wyposażonymi we wlot i cztery wyloty z gwintem ½. Odprowadzenie skroplin z osuszacza przewodem polipropylenowym zgrzewanym PN10 Dy 20 do zbiornika PVC poj. 10 dm3. Opróżnianie zbiornika okresowe. Wymagane oddanie skroplin do utylizacji. Instalację wykonać należy zgodnie z instrukcją John Guest. 3. Operacje odbiorowe. Próba ciśnieniowa na ciśn. 1,2 MPa. Czas próby 24h. Dopuszczalny spadek ciśnienia 100hPa. 4. Wytyczne branżowe Branża budowlana. Należy zapewnić otwory na przejście instalacji przez przegrody budowlane Branża elektryczna. Należy doprowadzić zasilanie do odbiornika. 5. Dane liczbowe instalacji Dane sprężarki. wydajność sprężarki 10 dm3/s ciśnienie wyjściowe 1,0 MPa 3

4 pojemność zbiornika 200dm3 Typ sprężarki - sprężarka śrubowa GX 5-10 Producent Atlas Corpo 5.2. Zapotrzebowanie mocy elektrycznej dla instalacji. sprężarka moc napięcie ilość moc kw/szt. V szt. kw GX , ,5 6. Zagadnienia przeciwpożarowe. Budynek warsztatowo- garażowy jest budynkiem dwukondygnacyjnym (w części ZL) nie podpiwniczonym. W klasyfikacji Dz. U. 75/2002 jest on budynkiem niskim, zaliczonym do kategorii zagrożenia ludzi ZL III w części biurowej i PM w części garażowo-warsztatowej. Przewidywane obciążenie ogniowe części PM poniżej 500MJ/m2. Powierzchnia zabudowy 5918m2. Powierzchnia użytkowa 6123m2. Wysokość 7,11m. Kubatura m3. Wymagana klasa odporności ogniowej D. Podział budynku na strefy pożarowe. część strefa opis powierzchnia m2 I Myjnia 319 II Pomieszczenie rozładunku z magazynami 327 III Kotłownia 17,1 IV Przyłącze elektryczne 20,79 PM V Pompownia 17,64 VI Regulatory świateł pasa startowego 70,67 VII warsztat (osie 12-16) 865 VIII miejsca garażowe ze stanowiskiem napraw (osie 16-32) 3433 ZL IX Zaplecze socjalne 995,5 X Serwerownia 10,17 Przejścia instalacji przez granice stref pożarowych między strefami pożarowymi VII i VIII zaprojektowano w klasie EI Wykaz podstawowych materiałów. Lp. Opis ilość nr katalogowy 1 Sprężarka ATLAS CORPO GX 5-10 Wyposażenie fabryczne agregatu: filtr powietrza dokładny (wyposażenie dodatkowe) osuszacz powietrza ziębniczy (wyposażenie dodatkowe) zbiornik z zaworem bezpieczeństwa ( wyposażenie standartowe) szafa sterownicza ( wyposażenie standartowe) 1 2 Rury aluminiowe John Guest 18 x 1 w sztangach 3m 25 AL.-RM M-20B 3 Rury aluminiowe John Guest 15 x 1 w sztangach 3m 16 AL.-RM M-20B 4 Złączka kolankowa do rur o średnicy zewnętrznej 18 mm 10 PM 0318E 5 Złączka kolankowa do rur o średnicy zewnętrznej 15 mm 14 PM 0315E 6 Złączka w kształcie trójnika do rur o średnicy zewnętrznej 18 mm 5 PM 0218E 7 Złączka redukcyjna w kształcie trójnika do rur o średnicy 3 PM 3018AE zewnętrznej 18 mm/15mm 8 Złączka redukcyjna do rur o średnicy zewnętrznej 18 mm/15mm 3 9 Złączka prosta do rur o średnicy zewnętrznej 18 mm 14 PM0418E 10 Złączka prosta do rur o średnicy zewnętrznej 15 mm 10 PM0415E 11 Puszka rozdzielacza powietrza z przyłączem ½ 9 JG-LWSK ½ 12 Złączka wkręcana prosta ½ do rur o średnicy zewnętrznej 15 mm 8 PM011514E 13 Złączka wkręcana prosta ½ do rur o średnicy zewnętrznej 18 mm 4 PM011814E 14 Obejma do rury o średnicy zewnętrznej 18 mm 154 PC 18E 15 Obejma do rury o średnicy zewnętrznej 15 mm 101 PC 15E 16 Złączka mosiężna nakrętna ½ 1 4

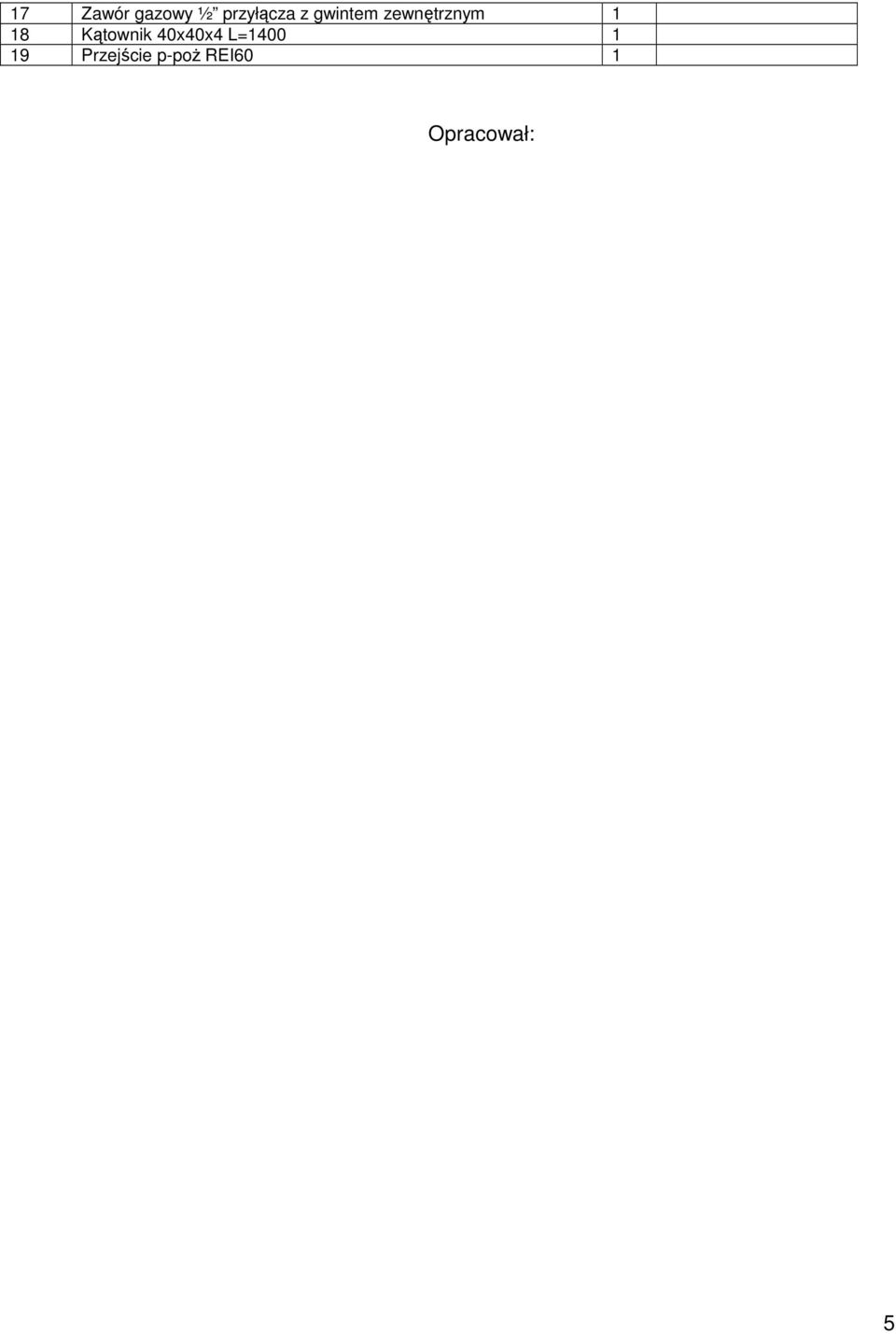

5 17 Zawór gazowy ½ przyłącza z gwintem zewnętrznym 1 18 Kątownik 40x40x4 L= Przejście p-poż REI60 1 Opracował: 5
