1 ISTRUKCJA OBS UGI I KONSERWACJI PROFESJONALNE WCI GARKI LINOWE MINOR MILLENNIUM BASE 500 kg (TYLKO DO TRANSPORTU MATERIA ÓW) INSTRUKCJA OBS UGI I KONSERWACJI INSTRUKCJA NALE Y DO WYPOSA ENIA MASZYNY Ostrze enie: Przed w czaniem maszyny uwa nie przeczytaj instrukcj obs ugi. Urz dzenie powinno by obs ugiwane i konserwowane wy cznie przez autoryzowany personel.

2 OSTRZE ENIE Urz dzenie przeznaczona jest wy cznie do transportu materia ów. Wykorzystywanie go jako windy dla ludzi jest absolutnie zakazane. Instrukcja opisuje podstawowe cechy urz dzenia oraz jego wyposa enia. CAMAC, Catalana de Material Auxiliar de Construcción, S.A. zastrzega sobie prawo do zmian w konstrukcji przy zachowaniu podstawowych cech urz dzenia. 1. OEGÓLNE WARUNKI SPRZEDA Y * Okres obj ty gwarancj : 12 months dla sprz tu profesjonalnego 6 months dla sprz tu do majsterkowania od daty sprzeda y dla wszystkich usterek fabrycznych. * Gwarancja nie obejmuje: - Usterek spowodowanych u ywaniem maszyny przez nieautoryzowany personel. - Usterek spowodowanych zastosowaniem nieoryginalnych cz c izamiennych. - Kosztów wyjazdowych techników naprawiaj cych urz dzenie. - Kosztów transportu cz ci zamiennych przez firmy z którymi CAMAC, S.A. nie ma podpisanej umowy. * Klienci maj obowi zek dostarczenia kompletnej gwarancji w ci gu 30 dni kalendarzowych do CAMAC, Catalana de Material Auxiliar de Construcción, S.A. * Do ka dej naprawianej maszyny nale y do czy gwarancj. * Klient albo u ytkownik obowi zany jest do wykonywania kontroli i konserwacji okre lonej w instrukcji oraz post powania zgodnie z instrukcj dostarczon przez CAMAC, S.A. * Szkody wynikaj ce z niepoprawnej konserwacji i wykorzystywania maszyny nie s obj te gwarancj. * Naprawy podlegaj ce gwarancji musz by wykonane przez w ciwy serwis techniczny * Aby zamówi cz ci zamienne, nale y poda kodu umieszczony na ka dej z nich.. OSTRZE ENIE Trzymaj ten dokument w bezpiecznym miejscu. Zamawiaj c cz ci zamienne, ywaj za czonych diagramów. 1

3 2. INSTALACJA - ZABEZPIECZENIA OPERATING AND MAINTENANCE MANUAL * Przed w czeniem wci garki linowej CAMAC, przeczytaj poni sz instrukcj : Zidentyfikuj obszar ryzyka (miejsce gdzie adunek mo e by podawany) i oznacz go znakami uniemo liwiaj cymi wej cie cz owieka. Przed przenoszeniem maszyny upewnij si, e: -Urz dzenie jest wy czone z sieci. -Po wy czeniu, nale y zwolni kondensatory przez naci ni cie guzika UP albo Down. Nie przekraczaj warto ci maksymalnych adunków. Obci enie maksymalne to wi ksze z dwóch obowi zuj cych obci maksymalnych: dla uk adu p dnego lub dla osprz tu. Je li uk ad p dny zablokuje si, s yszysz dziwne ha asy albo powstanie jakikolwiek inny problem, zaniechaj ywania urz dzenia i skontaktuj si z serwisem technicznym. Post puj wed ug instrukcji na znakach ostrzegaj cych. Nigdy nie rozwijaj liny do ko ca, aby upewni si czy biegnie we w ciwym kierunku. Unikaj u ywania górnego odcinka liny. Gdy maszyna jest nieu ywana, przechowuj zwini lin, co zapobiegnie pogorszeniu jej jako ci. Lina powinna by zawsze dobrze nasmarowana. Nigdy nie u ywaj maszyny do podnoszenia albo opuszczanie ludzi. Miej pewno, e operator ma pe ocen obszaru ryzyka, mo e przemieszcza si i jest chroniony przez pas bezpiecze stwa. Przed podnoszeniem adunku, sprawd druty, lin, hak... 2

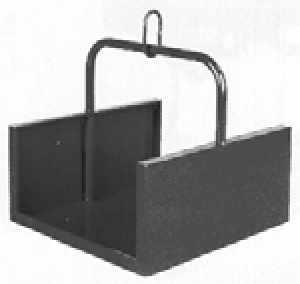

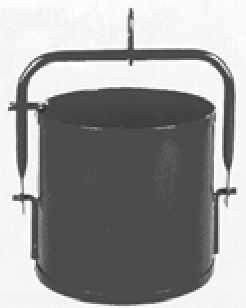

4 3. G ÓWNE PUNKTY DOTYCZ CE INSTALACJI WCI GARKI & Zainstaluj konstrukcj, na której mocowany jest uk ad p dny, post puj c zgodnie z instrukcj dostarczon do ka dego modelu. & Sprawd, czy bolce i wkr ty mocuj ce uk ad p dny do konstrukcji pomocniczej s poprawnie ustawione. & Sprawd napi cie sieciowe pr du elektrycznego, cz stotliwo, uziemienie, obecno dyferencja u i ogranicznika. & ywaj c przed enia liny, skontroluj odpowiedni rozmiar liny:: 2.5 mm2 dla d ugo ci do 25 metrów i 220 V napi cie pr du 4 mm2 dla d ugo ci ponad 25 metrów i 220 V napi cie pr du 4mm2 dla d ugo ci do 25 metres i 110 V napi cie pr du 6mm2 dla d ugo ci ponad 25 metres i 110 V napi cie pr du & Sprawd, czy przyciskii przeprowadzaj w ciwe operacje: UP (w gór ), Down (w dó ) & Sprawd, czy urz dzenie zatrzymuje si gdy przycisk End of trave (Koniec podró y)l jest naciskany. & Sprawd, czy lina do podnoszenia jest poprawnie owini ta wokó szpuli. 4. OSPRZ T DO WCI GAREK KOD OPIS MAX. AD Metal. pojemnik cylindryczny 325 Kg Minor klatka 325 Kg Clinder Klatka OSRZE ENIE! Upewnij si, e lina jest zawsze ciasno zwini ta, niezale nie od tego czy jest ywana, i zabezpieczona przed rozwini ciem oraz przygnieceniem. 3

5 5. KONSERWACJA Konserwacja konstrukcji -Cz sto smaruj wa ki obrotowe -Sprawd stan rub -Sprawd stan spawów -Sprawd malowane powierzchnie czy nie pojawi y si ogniska rdzy - Przeprowad test z pe nym obci eniem podnosz c adunek z powierzchni ziemi, obserwuj c reakcj uk adu p dnego i konstrukcji. Kserwacja uk adu p dnego -Sprawd lin i hak z zabezpieczeniem -Sprawd lin -Sprawd wa ki, gniazdka, miejsca mocowa i bolce -Sprawd, czy zatrzymanie dzia a poprawnie -Zwró uwag, je li jest dziwny ha as -Sprawd stan haka, podtrzymuj cego bolca, liny, upewniaj c si, e stalowa lina nie jest p kni ta, sp aszczona albo zdeformowana. Lina powinna by zawsze dobrze nasmarowana. -Usu os on i sprawd stan kó z batych i ysk. yska powinny by zawsze dobrze nasmarowane. -Sprawd stan po cze pomi dzy lin, szpul i hakiem. - Sprawd stan elementów elektrycznych, szczególnie panela kontrolnego. 4

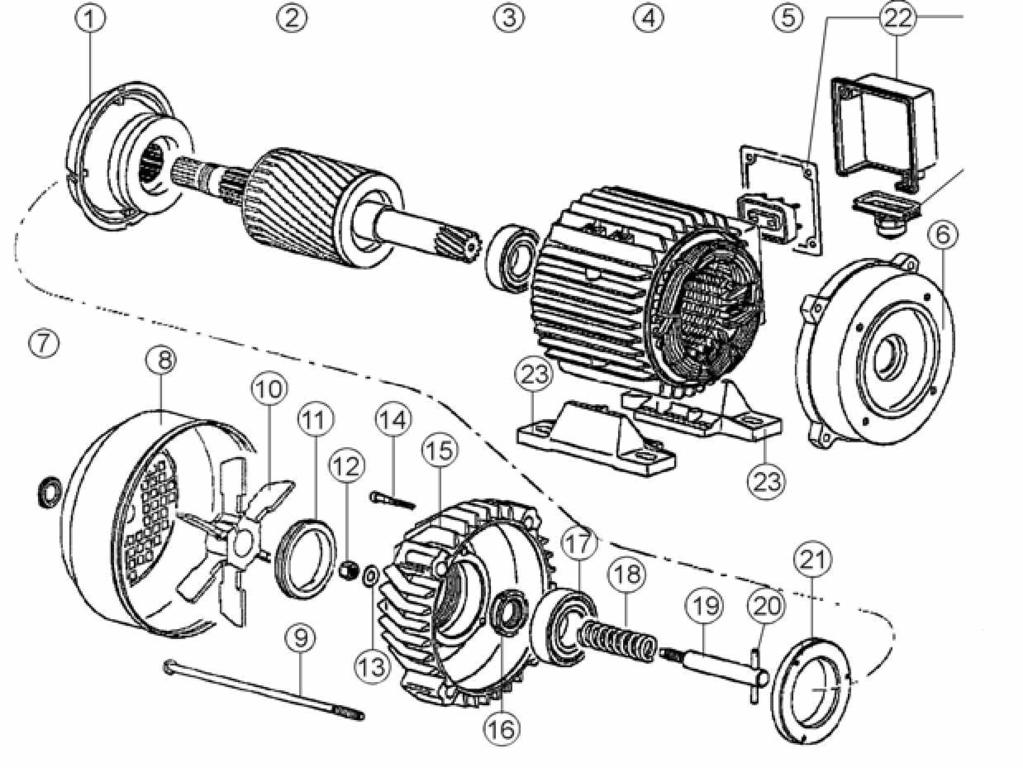

6 6. SCHEMAT ELEKTRYCZNY MOM REMOTE ELECTRIC DIAGRAM (500KG) MOM MINOR SERIES VERSIONS BASE-HOIST-GARRICK-GANTRY C C Catalan a de Material Auxiliar d e Construcción. S.A. 380V CONNECTION END OF TRAVEL MOTOR 0 380V TRANSFORMER 48V TERMINAL STRIP V ABB A ABB A EARTH BROWN BLACK BLUE EMERGENCY 2 UP 3 DOWN 1 SWITCH GRID 7. TRÓJFAZOWY SILNIK MINOR BASE 500 kg TRÓJFAZOWY SILNIK 3,5 KM MINOR BASE 500 kg NR OPIS KOD LICZBA 1 Szcz ki hamulca R Wa eksilnika R RS yskol R V stator R Terminal R Ko nierz wa ka R Pokrywa hamulca R Os ona wentylatora R ruba R Aluminiowywentylator R Nakr tka hamulca R Samoblokuj ca nakr tka hamulca R aska podk adka hamulca R ruba os ony hamulca Os ona hamulca R Nakr tka wirnika R RS ysko R Spr yna hamulca R ruba hamulca R ruba R Podk adka yska R Os ona skrzynkin terminala R

7 8. MINOR BASE 500 KG DANE TECHNICZNE DANE TECHNICZNE Ud wig (kg) 500 Pr dko unoszenia (m/min) 22 ugo liny (m) 30 rednica liny (mm) 6 Maksymalny ud wig zrywaj cy lin (kg) 2686 Moc silnika (KM) 3.5 Napi cie trójfazowego silnika (V) 380 T Napi cie pracy (V) 48 Masa (kg) 61 WYMIARY: Szeroko (mm) 530 D ugo (mm) 1500 Wysoko (mm.) 400 Obj to (m3) EKSPLOATACJA I INSTALACJA -. Ustaw uk ad p dny Minor Base na podporze H i zabezpiecz z pomoc czterech klapek. -. Przykr podpor H do pod a za pomoc 4 rub M-14. DETAIL A Connection E.T. Return DETAIL A 6

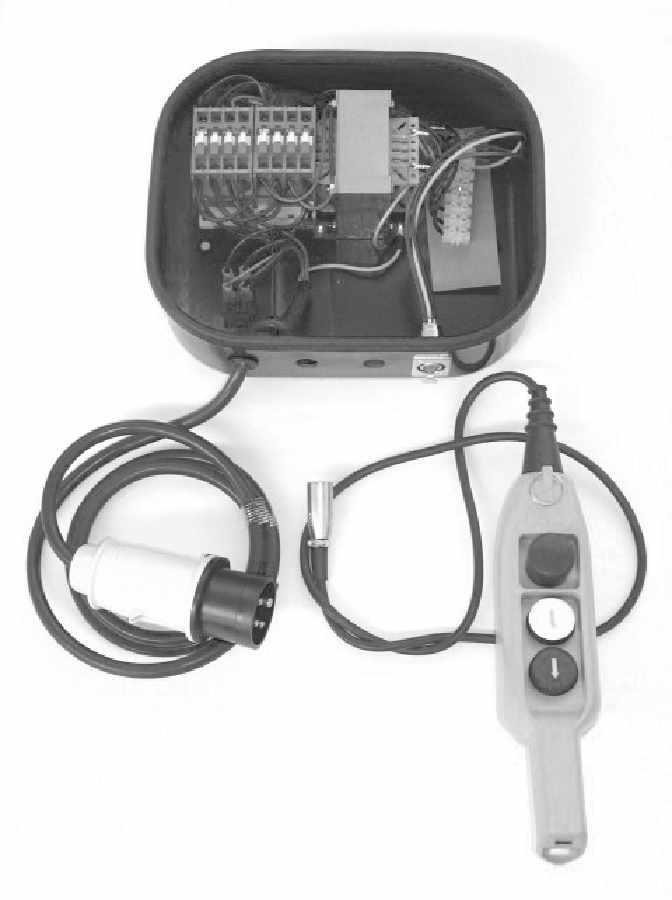

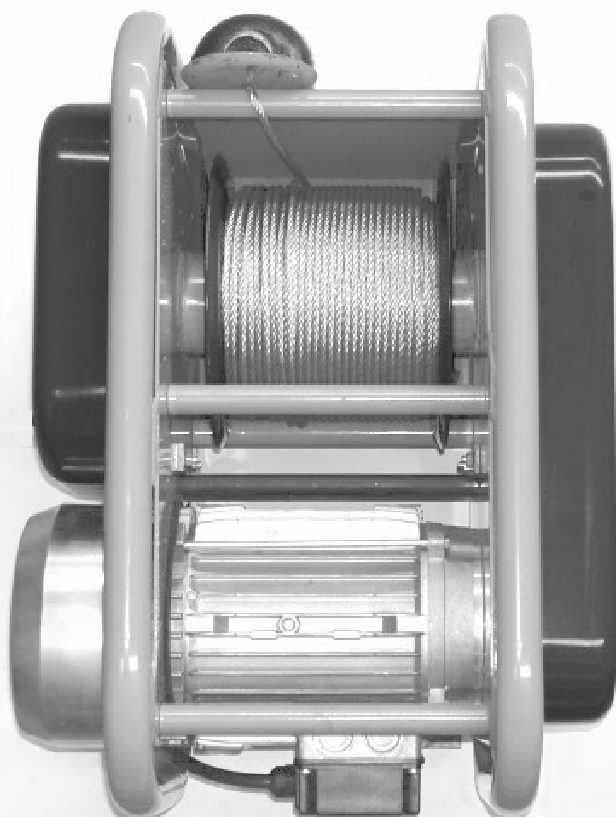

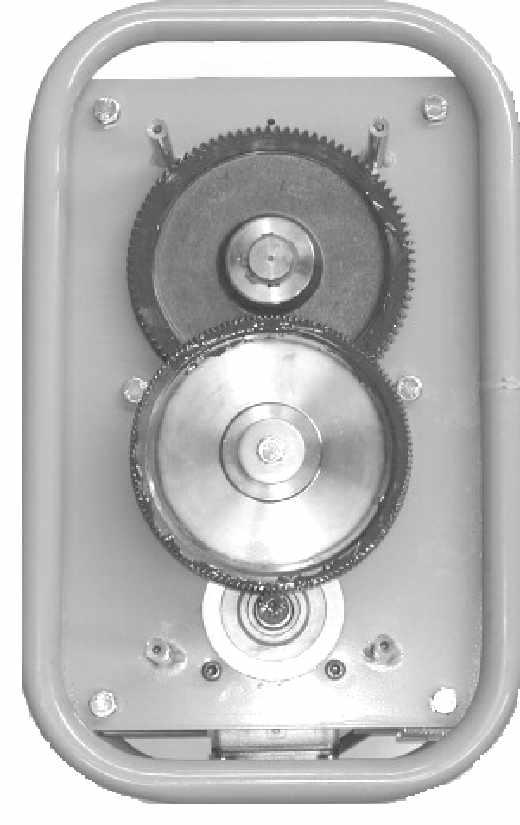

8 10. CZ CI ZAMIENNE I KODY MINOR BASE 500KG DRIVE UNIT MINOR BASE 500 KG ZDALNIE STEROWANY MODU OPIS KOD LICZBA NR 1 OS ONA MISKI OLEJOWEJ R PÓ PODPORA OD STRONY PRZEK ADNI R YSKO OD STRONY PRZEK ADNI R DR EK SEPARATORA R ZESPÓ B BNA R YSKO OD STRONY MODU U R PÓ PODPORA OD STRONY MODU U R OS ONA MODU U R ZACISK OD STRONY MODU U R ZACISK OD STRONY PRZEK ADNI R KG O PO REDNIA R V SILNIK R Z POSREDNIE KO O PRZEK ADNI R DIN-933 M-10x25mm RUBA R PODK ADKA R ZESPÓ KO A PO REDNIEGO R DIN-471 E-30 ZBIORNIK R DIN x7x30 WTYK R KO O ZAMACHOWE R OPIS KOD LICZBA NR 1 CZNIK R PASEK PO CZENIA R V TRANSFORMATOR R STYCZNIK R MODU KABLOWY R /F CZNIK R /M CZNIK (panel) R CZNIK (volt.) R KOMPLETNY MODU KABLOWY R PANEL WT/CABLE R P-03-1 PRZYCISK AWARYJNY R P-03-1 GÓRA/DÓ PRZYCISK R P-03-1 PRZYCISK AWARYJNEGO STOPU R PANE W/ CABLE 1.30mts + cznik R PANEL W/CABLE 15mts + cznik R PANEL W/CABLE 30mts + l cznik R

9 ZAWARTO 1. Ogólne warunki sprzeda y 1 2. Instalacja - zabezpieczenia 2 3. G ówne punkty dotycz ce instalacji wci garki 3 4. Osprz t do wci garek 3 5. Konserwacja 4 6. Schemat elektryczny 5 7. Trójfazowy silnik Minor Base 500 kg 5 8. Minor Base 500 kg dane techniczne 6 9. Eksploatacja i instalacja Cz cizamienne i kody 7 8
