1 UPROSZCZONA INSTRUKCJA OBSŁUGI ZEBRA P110i

2 Spis treści 1 WPROWADZENIE Wypakowanie Opis i funkcje drukarki Instalacja Podłączenie drukarki Instalacja sterownika drukarki Instalacja taśmy drukującej Instalacja kart Wyciąganie wydrukowanych kart DRUKOWANIE Instalacja sterownika drukarki Drukowanie karty testowej KONSERWACJA Rutynowe czyszczenie drukarki Czyszczenie głowicy S t r o n a

3 1 WPROWADZENIE. 1.1 Wypakowanie. W celu uniknięcia uszkodzeń podczas transportu, drukarka dostarczana jest w specjalnym opakowaniu. Uprzejmie prosimy o przechowywanie opakowania w miejscu czystym i suchym. Akcesoria w zestawie z drukarką. Zasilacz Kabel zasilania sieciowego Kabel USB Płyta CD z instrukcją instalacji I dokumentacją techniczną Podstawowy zestaw do czyszczenia Instrukcja szybkiej instalacji W przypadku braku, któregokolwiek z powyższych elementów, prosimy o kontakt ze sprzedawcą. 1.2 Opis i funkcje drukarki. Z tyłu drukarki zlokalizowane są następujące elementy: gniazdo zasilania, złącze USB, włącznik zasilania. 3 S t r o n a

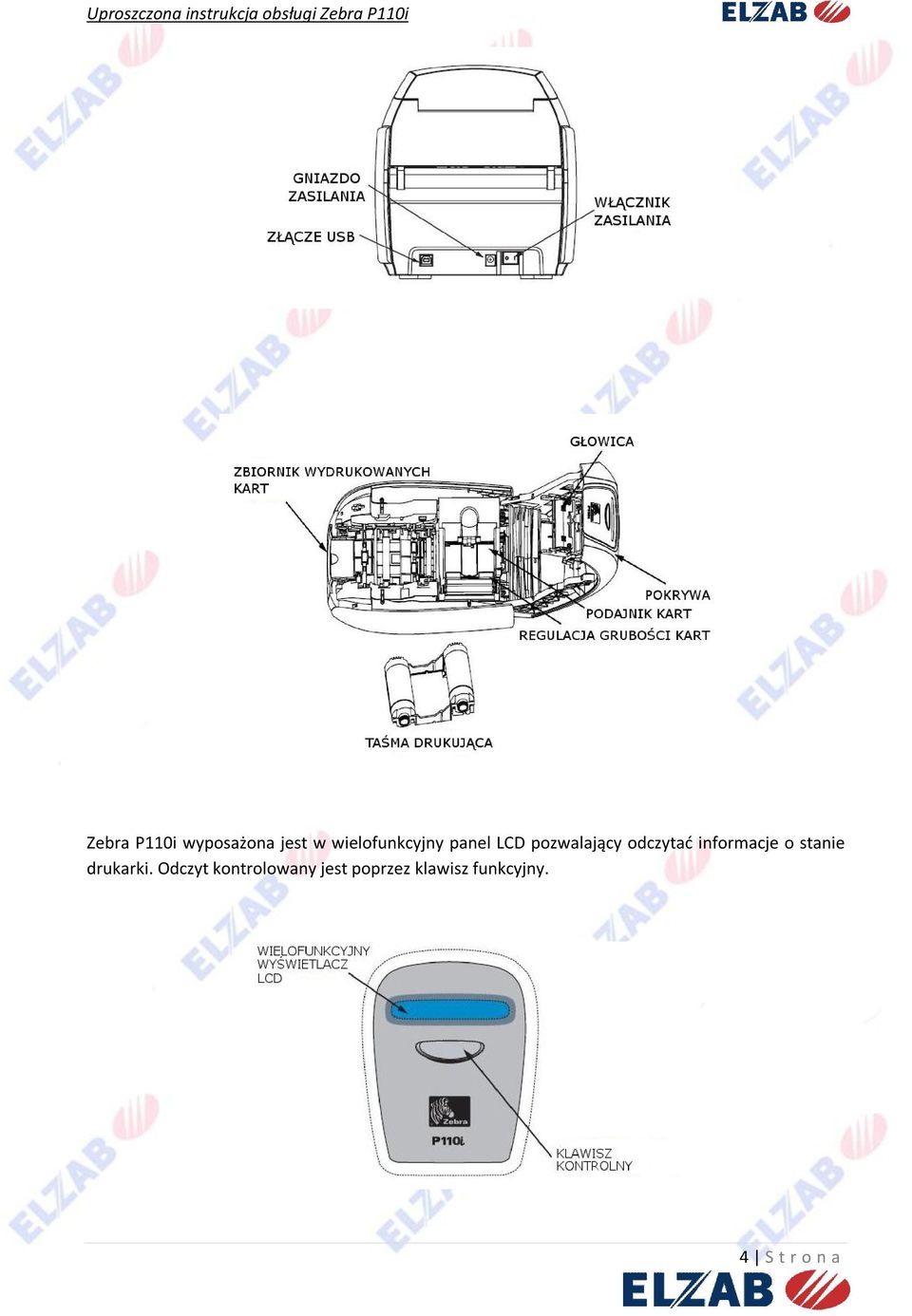

4 Zebra P110i wyposażona jest w wielofunkcyjny panel LCD pozwalający odczytać informacje o stanie drukarki. Odczyt kontrolowany jest poprzez klawisz funkcyjny. 4 S t r o n a

5 Na wyświetlaczu LCD mogą pojawić się następujące komunikaty: Komunikat Operacja INITIALIZING (test i ładowanie ustawień drukarki) SELF TEST (karta testowa) READY (gotowość do pracy) DOWNLOADING DATA (transmisja danych) PRINTING MONO (drukowanie w trybie monochromatycznym) MAG ENCODING (kodowanie paska magnetycznego) PRINTING MONO (drukowanie monochromatyczne) PRINTING CYAN (drukowanie panela C Cyjan) PRINTING YELLOW (drukowanie panela Y Żółty) PRINTING MAGENTA (drukowanie panela M Magenta) PRINTING BLACK (drukowanie panela czarnego) PRINTING OVERLAY (drukowanie warstwy overlay) DOWNLOADING FIRMWARE (ładowanie nowego firmware) CLEANING (czyszczenie drukarki) REMOVE RIBBON THEN CLOSE LID (usuń taśmę drukującą i zamknij pokrywę drukarki) EMPTY FEEDER THEN CLOSE COVER (opróżnij podajnik z kart i zamknij pokrywę) FEED LONG CLEANING CARD IN EXIT (włóż długą kartę czyszczącą od strony odbiornika) REMOVE LONG CLEANING CARD (usuń długą kartę czyszczącą) INSERT FEEDER CLEANING CARD (włóż kartę czyszczącą do podajnika) CLOSE FEEDER DOOR (zamknij pokrywę podajnika) REMOVE FEEDER CLEANING CARD (usuń kartę czyszczącą z podajnika) SINGLE CARD READY-PRINT OR EJECT (pojedyńcza karta gotowa do nadruku) INSERT CARD (włóż kartę) PUSH BUTTON TO CONTINUE (naciśnij klawisz funkcyjny by kontynuować) Ostrzeżenia REMOVE CARD AT EXIT (usuń kartę przy wyjściu) CLEAN PRINTER (przeczyść drukarkę) CHECKING RIBBON (sprawdzanie ribbon) ENCODING ERROR (błąd kodowania) INVALID MAGNETIC DATA (nieprawidłowe dane użyte do kodowania) CHECK RIBBON (sprawdź ribbon) CLOSE LID (zamknij pokrywę) Błędy OUT OF RIBBON (koniec taśmy barwiącej) MECHANICAL ERROR (błąd mechaniczny) OUT OF CARDS (brak kart) Status Miga Miga Miga Miga Miga 5 S t r o n a

6 COVER OPEN (pokrywa otwarta) PARAMETERS ERROR (błąd parametrów drukowania) COMMAND ERROR (błąd polecenia) LID OPEN (pokrywa podajnika otwarta) OUT OF RIBBON (brak taśmy drukującej) 1.3 Instalacja Podłączenie drukarki. Drukarkę należy umieścić w miejscu, które pozwoli na swobodny dostęp do każdej strony. 1. Usuwamy żółtą folię z tyłu drukarki. 2. Włącznik zasilania musi być na pozycji OFF O. 3. Wkładamy wtyczkę zasilacza do uziemionego gniazdka. 4. Podłączamy kabel USB do drukarki i komputera Instalacja sterownika drukarki. Przed rozpoczęciem instalacji upewniamy się, że kabel USB drukarki nie jest podłączony do komputera. Aby zainstalować prawidłowo drukarkę należy włożyć płytę CD dołączoną do zestawu i postępować zgodnie z instrukcją Instalacja taśmy drukującej. Drukarki serii i wymagają użycia taśm barwiących serii i. Każdy wkład z taśmą drukującą wyposażony jest w wałek do czyszczenia kart wprowadzanych do drukarki. Niewłaściwe czyszczenie drukarki zmniejsza jej żywotność i negatywnie wpływa na jakość wydruku. 6 S t r o n a

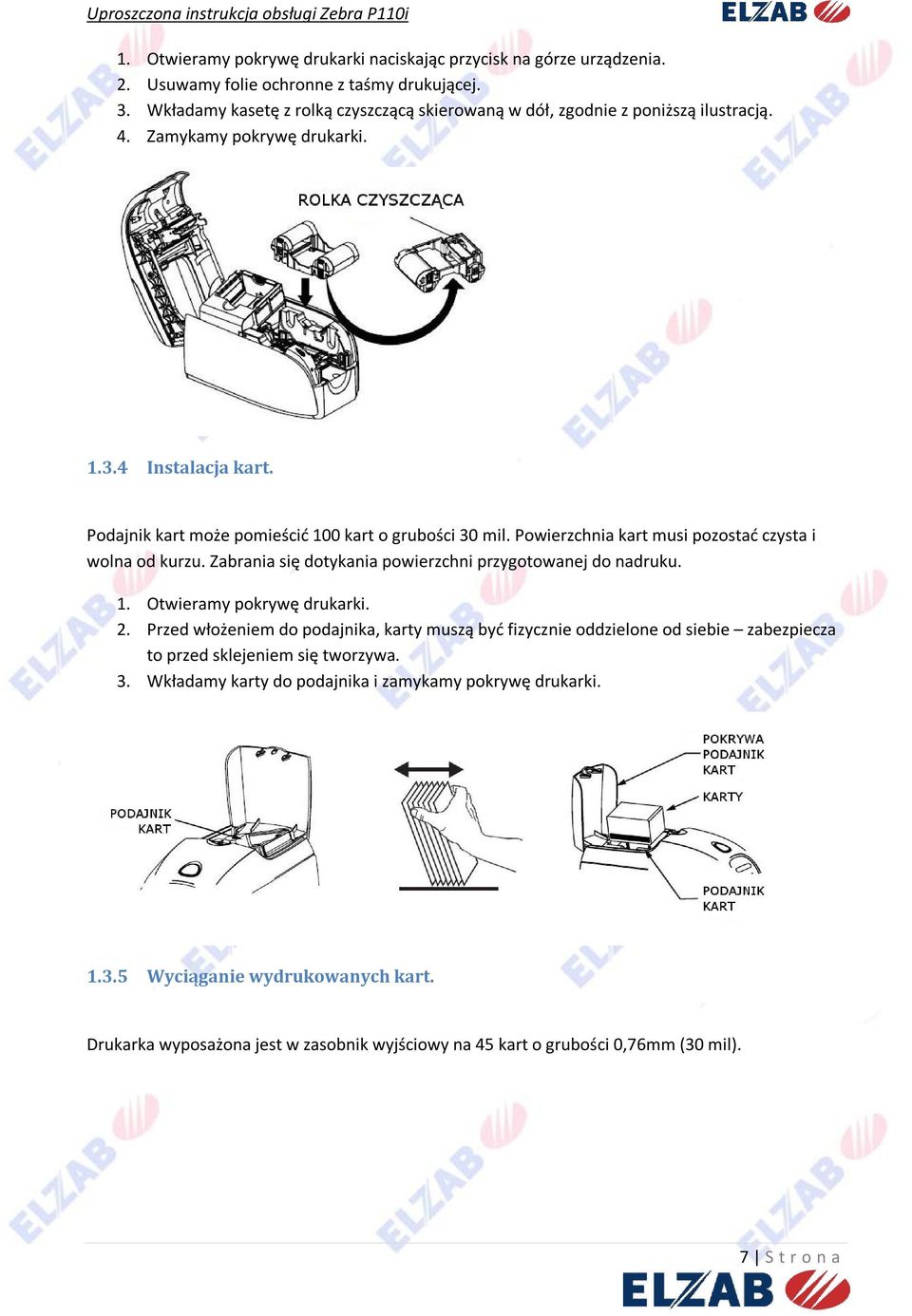

7 1. Otwieramy pokrywę drukarki naciskając przycisk na górze urządzenia. 2. Usuwamy folie ochronne z taśmy drukującej. 3. Wkładamy kasetę z rolką czyszczącą skierowaną w dół, zgodnie z poniższą ilustracją. 4. Zamykamy pokrywę drukarki Instalacja kart. Podajnik kart może pomieścić 100 kart o grubości 30 mil. Powierzchnia kart musi pozostać czysta i wolna od kurzu. Zabrania się dotykania powierzchni przygotowanej do nadruku. 1. Otwieramy pokrywę drukarki. 2. Przed włożeniem do podajnika, karty muszą być fizycznie oddzielone od siebie zabezpiecza to przed sklejeniem się tworzywa. 3. Wkładamy karty do podajnika i zamykamy pokrywę drukarki Wyciąganie wydrukowanych kart. Drukarka wyposażona jest w zasobnik wyjściowy na 45 kart o grubości 0,76mm (30 mil). 7 S t r o n a

8 1. Podnosimy pokrywę drukarki i otwieramy zbiornik na karty. 2. W sytuacji w której nie korzystamy z drukarki zaleca się zamknięcie zbiornika celem zabezpieczenia urządzenia przed kurzem. 8 S t r o n a

9 2 DRUKOWANIE. 2.1 Instalacja sterownika drukarki. Właściwa konfiguracja drukarki i sterownika to kluczowy warunek poprawnego funkcjonowania urządzenia. Istotne jest aby postępować zgodnie z instrukcją. Aby zainstalować sterownik drukarki, należy włożyć płytę CD do komputera i postępować zgodnie z poleceniami kreatora. 2.2 Drukowanie karty testowej. Z założoną taśmą drukującą i uzupełnionym zbiornikiem kart drukarka jest gotowa na wydruk karty testowej. 1. Ustawiamy włącznik zasilania na pozycji OFF (0). 2. Przytrzymując klawisz funkcyjny ustawiamy włącznik zasilania na pozycji ON (I). Wyświetlacz LCD zaświeci się na niebiesko. 3. Trzymamy klawisz funkcyjny do momentu pojawienia się komunikatu SELF TEST. 4. Zwalniamy klawisz funkcyjny, karta testowa zostanie wydrukowana po kilku sekundach. 9 S t r o n a

10 3 KONSERWACJA. 3.1 Rutynowe czyszczenie drukarki. Drukarka P110i przystosowana jest do prostego systemu czyszczenia przy użyciu wstępnie nasyconych chemicznie kart czyszczących. Regularne czyszczenie urządzenia chroni i konserwuje istotne komponenty drukarki takie jak: głowica, rolki transportowe, koder kart magnetycznych. Po wydrukowaniu 1000 kolorowych kart, na wyświetlaczu LCD pojawia się komunikat informujący o konieczności wyczyszczenia drukarki. 1. W trybie włączonej drukarki przytrzymujemy klawisz funkcyjny przez około 5 sekund. Na wyświetlaczu LCD pojawi się komunikat REMOVE RIBBON THEN CLOSE LID. 2. Usuwamy taśmę drukującą i zamykamy pokrywę. Na wyświetlaczu pojawi się komunikat EMPTY FEEDER THEN CLOSE COVER. 3. Wyjmujemy karty z podajnika i zamykamy jego pokrywę. 4. Na wyświetlaczu pojawia się napis FEED LONG CLEANING CARD IN EXIT. Wsuwamy długą kartę czyszczącą od strony odbiornika. 5. Po zakończonym procesie czyszczenia pojawia się komunikat REMOVE LONG CLEANING CARD. Usuwamy długą kartę czyszczącą. 6. Na wyświetlaczu komunikat INSERT FEEDER CLEANING CARD informuje o konieczności włożenia karty czyszczącej od strony podajnika. Zamykamy pokrywę. 7. Gdy proces czyszczenia się zakończy, wyciągamy kartę czyszczącą zgodnie z komunikatem REMOVE FEEDER CLEANING CARD. 8. Na wyświetlaczu pojawia się komunikat READY. Drukarka po włożeniu kart i taśmy drukującej jest gotowa do pracy. 10 S t r o n a

11 3.2 Czyszczenie głowicy. Konserwacja drukarki za pomocą kart czyszczących nie zawsze jest wystarczająca. Chcąc drukować w najwyższej jakości zaleca się oddzielne czyszczenie głowicy drukującej, używając do tego patyczków czyszczących nasączonych spirytusem. Należy zwrócić szczególną uwagę, aby nie dotknąć głowicy palcami może to doprowadzić do trwałego uszkodzenia. 1. Wyłączamy urządzenie. 2. Otwieramy pokrywę drukarki. 3. Z umiarkowaną siłą przecieramy wacikiem wzdłuż głowicy drukującej. 4. Po odczekaniu kilku minut, aż do wyschnięcia głowicy zamykamy pokrywę. Drukarka jest gotowa do uruchomienia. 11 S t r o n a
