1 Biuletyn techniczny Inventor nr 39 Omówienie ciekawych funkcjonalności programu Autodesk Inventor 2014 Opracowanie: Tomasz Jędrzejczyk 2013, APLIKOM Sp. z o.o Łódź ul. Nowe Sady 6 tel.: (+48) fax: (+48) NIP: , Regon: Konto bankowe: BRE BANK S.A. Oddział Korporacyjny Łódź, Plac Wolności 3 Nr konta: Kapitał zakładowy: zł KRS: Sąd Rejonowy dla Łodzi Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr / 6

2 W numerze tego biuletynu zostaną opisane ciekawe funkcje, które pojawiały się na przełomie kilku ostatnich wersji programu Autodesk Inventor, a mimo wszystko nie zostały przyswojone przez użytkowników i wielokrotnie pojawiają się w pytaniach technicznych. Zagadnienia te pozwolą uprościć proces modelowania części i złożeń, co w konsekwencji przełoży się na wzrost wydajności i innowacyjności. Z ciekawych funkcjonalności programu w numerze tym zostaną opisane: 1) Express Mode szybkie otwieranie dużych zespołów 2) Określanie orientacji detalu podczas wstawiania do złożenia 3) Stosowanie wiązań symetrycznych 4) Obróbka końców zakrzywionych profili generatora ram 5) Poprawiona funkcjonalność przeciągnięcia po ścieżce w modelowaniu 3D 1) Express Mode szybkie otwieranie dużych zespołów Czasami podczas pracy z dużymi złożeniami problematycznym zagadnieniem okazuje się długi czas wczytywania złożeń, podczas gdy na szybko musimy sprawdzić występujące wymiary lub pokazać szefowi rezultat naszej pracy. Proponowanym rozwiązaniem w powyższej sytuacji okazać się może tryb ekspresowy otwierania złożeń, w którym zostaje wczytana tylko graficzna reprezentacja całego złożenia, a szczegółowe dane zostają wczytane dopiero w momencie ich edycji. Domyślnie tryb ten nie jest aktywny podczas otwierania złożeń i wymaga ręcznego zapisu powyższej graficznej reprezentacji podczas zapisu całego złożenia. 2 / 6

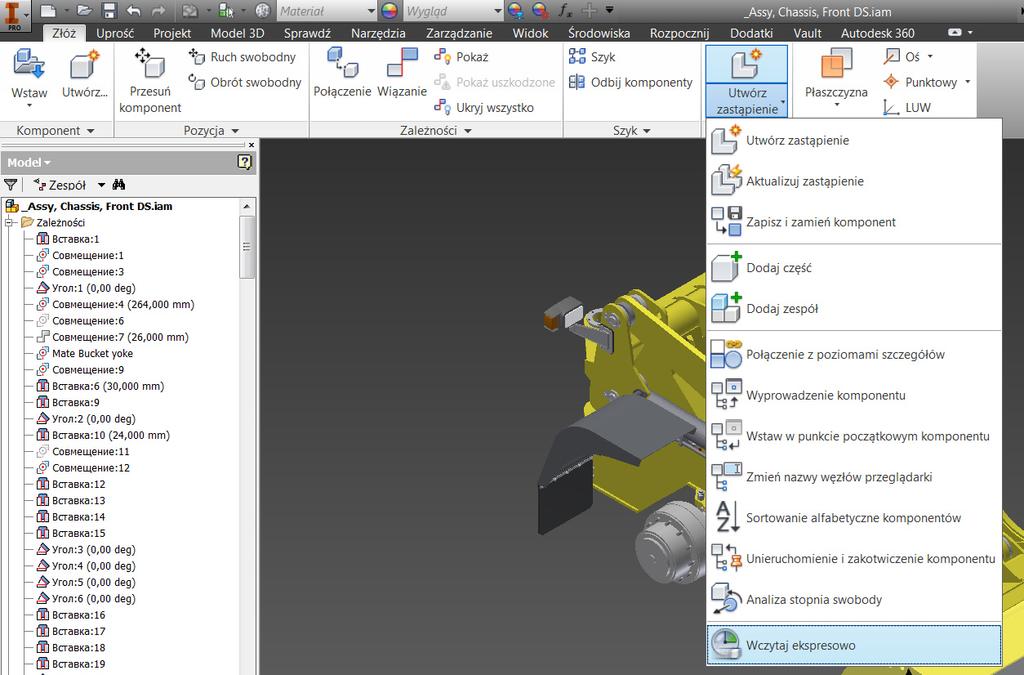

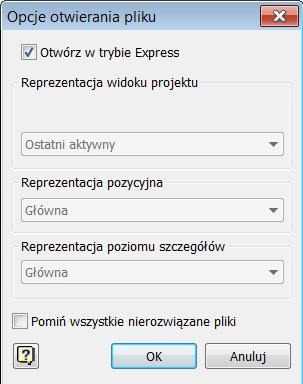

3 Żeby taką reprezentację utworzyć należy: 1. Otworzyć pełny zespół projektowanej maszyny i dla tego zespołu stworzyć nową reprezentację trybu ekspresowego polecenie Wczytaj ekspresowo 2. Zapisać zespół z utworzoną nową reprezentacją graficzną. Po wykonaniu tych operacji mamy możliwość otwierania zespołów w trybie ekspresowym, a dopiero w momencie edycji zostanie wczytany pełny jego model. 3 / 6

4 2) Określanie orientacji detalu podczas wstawiania do złożenia Narzędzie to jest szczególnie pomocne dla nowych użytkowników programu Autodesk Inventor i umożliwia wstępne określenie orientacji detalu zgodnie z docelowym położeniem względem reszty zespołu. Żeby skorzystać z tego polecenia należy podczas wstawiania części do zespołu kliknąć prawym przyciskiem myszy w obszarze graficznym i wybrać odpowiedni obrót względem osi, a dopiero po ustawieniu orientacji zaakceptować położeniu. Właściwe położeniu pozwoli w łatwy sposób nadać odpowiednie wiązania do zamocowania nowego komponentu do istniejących części i złożeń. 3) Stosowanie wiązań symetrycznych Ciekawym rozwiązaniem przy zespołach symetrycznych, w których zależy nam na szybkim zamocowaniu wstawianych komponentów symetrycznie względem innych. Dzięki temu zachowamy np. stałą odległość między częściami względem płaszczyzny symetrii. 4 / 6

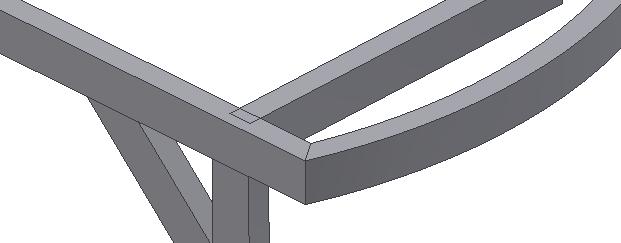

5 4) Obróbka końców zakrzywionych profili generatora ram W związku z częstym zapytaniem dotyczącym obróbki końców zakrzywionych profili za pomocą funkcji generatora ram Autodesk wprowadził możliwość ich docinania. Możliwość ta występuje od wersji 2013 programu Autodesk Inventor. Starsze wersje programu obsługiwały tylko proste odcinki kształtowników co stwarzało problem przy edycji ramy z wygiętymi profilami. 5 / 6

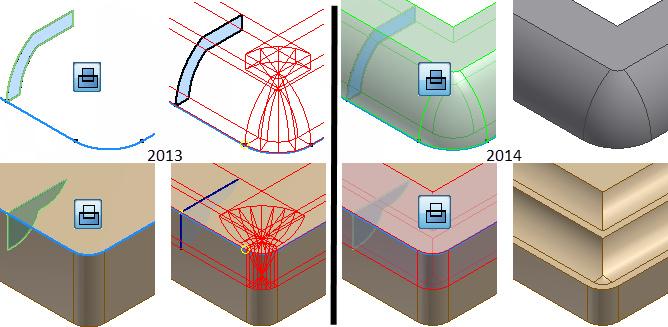

6 5) Poprawiona funkcjonalność przeciągnięcia po ścieżce w modelowaniu 3D W najnowszej wersji oprogramowania Autodesk Inventor 2014 pojawiła się również możliwość tworzenia przeciągnięć po ścieżce bez występowania problemu samoistnego przenikania profili w miejscach narożników wywołanych brakiem zaokrągleń ścieżki lub zbyt małym promieniem zaokrąglenia ścieżki. Z poważaniem, Tomasz Jędrzejczyk Inżynier systemów CAD tel. (+48) fax. (+48) tomasz_jedrzejczyk@aplikom.com.pl 6 / 6
