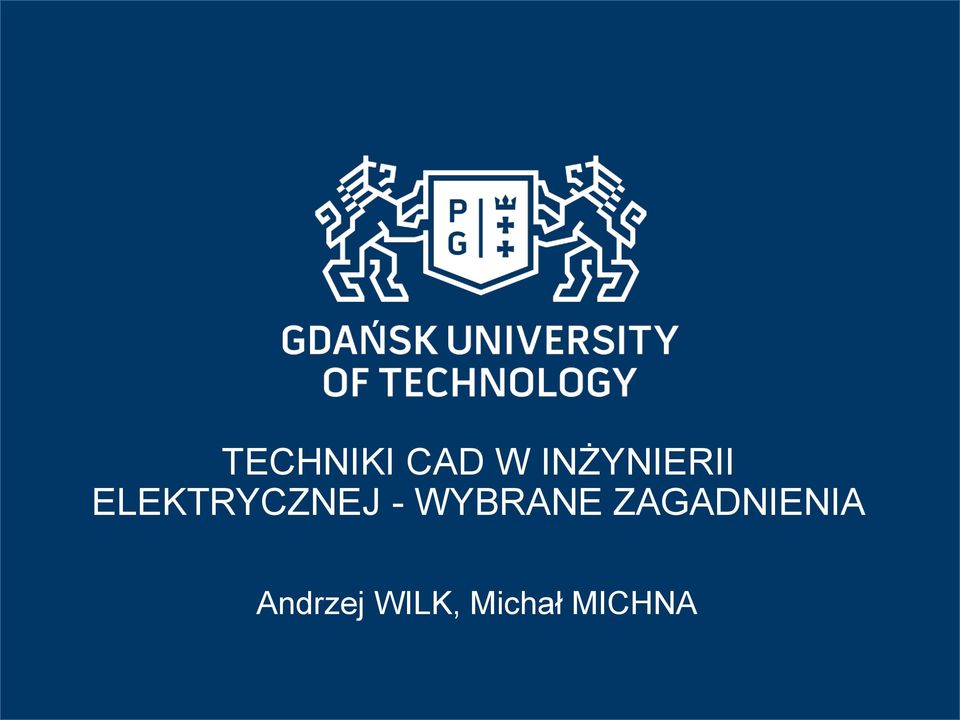

TECHNIKI CAD W INŻYNIERII ELEKTRYCZNEJ - WYBRANE ZAGADNIENIA. Andrzej WILK, Michał MICHNA

Wielkość: px
Rozpocząć pokaz od strony:

Download "TECHNIKI CAD W INŻYNIERII ELEKTRYCZNEJ - WYBRANE ZAGADNIENIA. Andrzej WILK, Michał MICHNA"

Transkrypt

1 TECHNIKI CAD W INŻYNIERII ELEKTRYCZNEJ - WYBRANE ZAGADNIENIA Andrzej WILK, Michał MICHNA

2 Plan Techniki CAD Metody projektowania Program Autodesk Inventor Struktura plików Wybrane techniki modelowania Złożenia Prezentacje Podsumowanie

3 Techniki CAD Koncepcja Obliczenia wytrzymałoś ciowe Inne analizy Optymali zacja Modelowanie cyfrowe CAD Prezentacja produktu Sporządzeni e dokumentacj i Wytwarzanie Wirtualna obróbka

4 Projektowanie wspomagana komputerowo Operacje i czynności projektanta wykonywane za pomocą komputera Dokumentacja konstrukcyjna elektroniczna lub papierowa Dokumentacja technologiczna papierowa Metody projektowania Komputerowo Wspomagane Projektowanie (CAD) Dokumentacja technologiczna Rysunki Obliczenia Zalecania wykonawcze

5 Zintegrowane metody projektowania i wytwarzania Dokumentacja konstrukcyjna i technologiczna elektroniczna Prototypowanie cyfrowe Metody projektowania Zintegrowane projektowanie i wytwarzanie (CAD/CAM)

6 struktura plików część *.ipt część część *.ipt *.ipt część *.ipt złożenie *.iam złożenie *.iam rysunek techniczny *.idw prezentacja *.ipn

7 Struktura modelu Autodesk Inventor struktura pliku

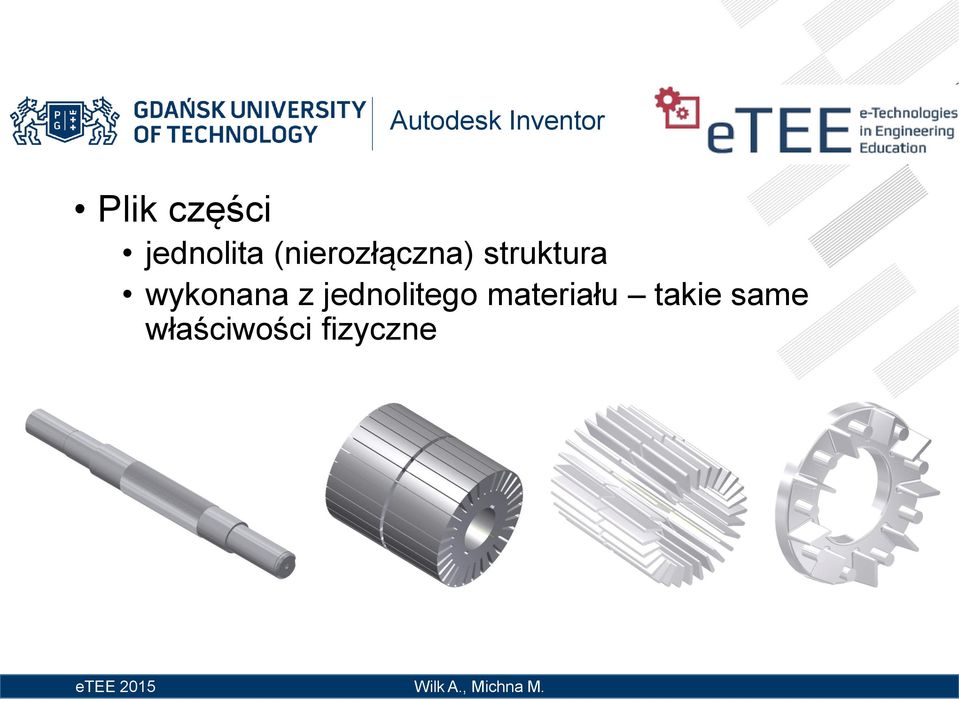

8 Plik części jednolita (nierozłączna) struktura wykonana z jednolitego materiału takie same właściwości fizyczne

9 Modelowanie części Szkic 2D Narzędzia rysunkowe

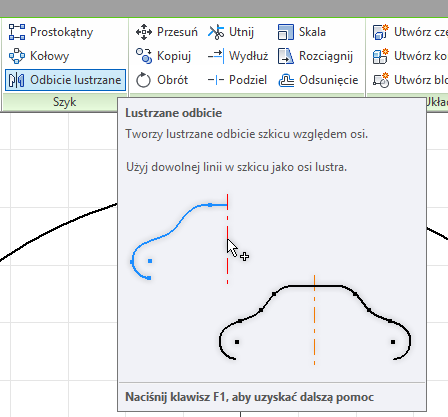

10 Modelowanie części Szkic 2D Narzędzia rysunkowe Modyfikatory i szyki

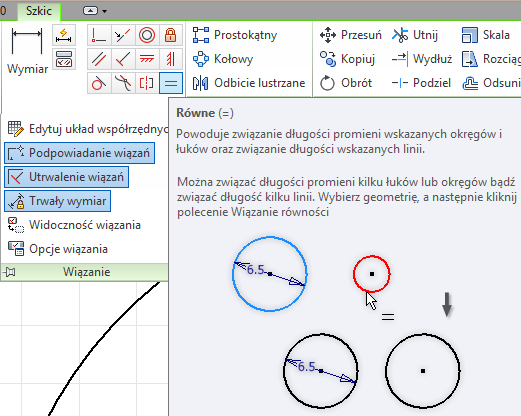

11 Modelowanie części Szkic 2D Narzędzia rysunkowe Modyfikatory i szyki Wiązanie geometryczne

12 Modelowanie części Szkic 2D Narzędzia rysunkowe Modyfikatory i szyki Wiązanie geometryczne Wymiarowanie

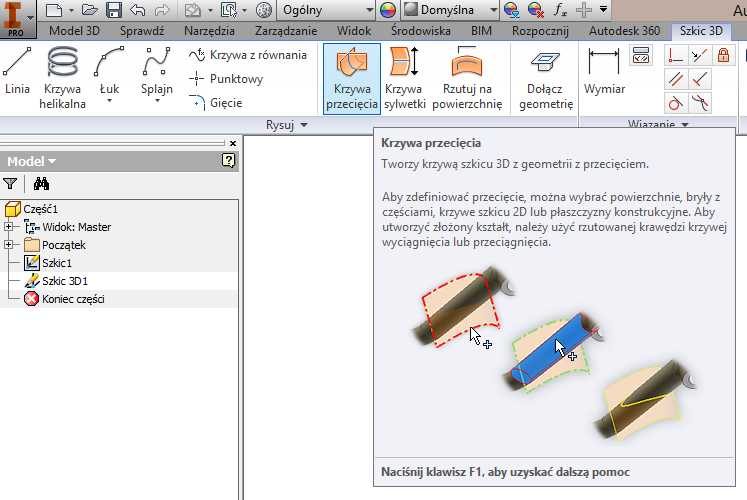

13 Modelowanie części Szkic 2D Narzędzia rysunkowe Modyfikatory i szyki Wiązanie geometryczne Wymiarowanie Szkic 3D

14 Modelowanie części Szkic 2D Narzędzia rysunkowe Modyfikatory i szyki Wiązanie geometryczne Wymiarowanie Szkic 3D Elementy konstrukcyjne

15 Modelowanie części Modelowanie brył Wyciągnięcie proste Obrót Wyciągnięcie złożone Przeciągnięcie Żebro Zwój Wypukłość

16 Modelowanie brył

17 Modelowanie brył Szkic 2D żłobka

18 Modelowanie brył Szkic 2D żłobka Przekształcanie profilu żłobka w bryłę

19 Modelowanie brył Szkic 2D żłobka Przekształcanie profilu żłobka w bryłę szyk kołowy

20 profil ścieżka oś obrotu oś profil modelowania 3D poprzez obrót profilu ze szkicu 2D względem osi przeciągnięcie profilu wzdłuż ścieżki 3D

21 Złożenie części (zespół)

22

23 Prezentacja Wybór kierunku Transformacje

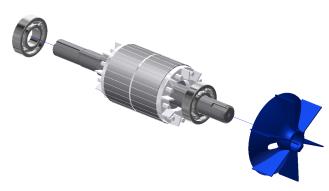

24 Prezentacja Wybór kierunku Transformacje Tory montażu Animacja

25 Podsumowanie Podstawowe narzędzia i techniki modelowania 3D są podobne w różnych programach CAD Podział modelu 3D na pliki części i złożeń ułatwia pracę z projektem Wprowadzenie wiązań ułatwia pracę koncepcyjną Modelowanie 3D usprawniają kreatory komponentów (standardowych elementów: gwinty, wałki, ) Generacja prezentacji i dokumentacji technicznej jest intuicyjna Praca nad modelem maszyny pozwala na zrozumienie jej budowy i zasady działania

26 Dziękuję za uwagę Andrzej WILK Michał MICHNA
