1 NT1 Plus ZAKOCZENIE SIECIOWE ISDN Z DWOMA PORTAMI ANALOGOWYMI INSTRUKCJA UYTKOWANIA RWT Telefony Polskie S.A. ul. Wodna 13/ Radom tel rwtisdn@rwttp.com.pl Internet:

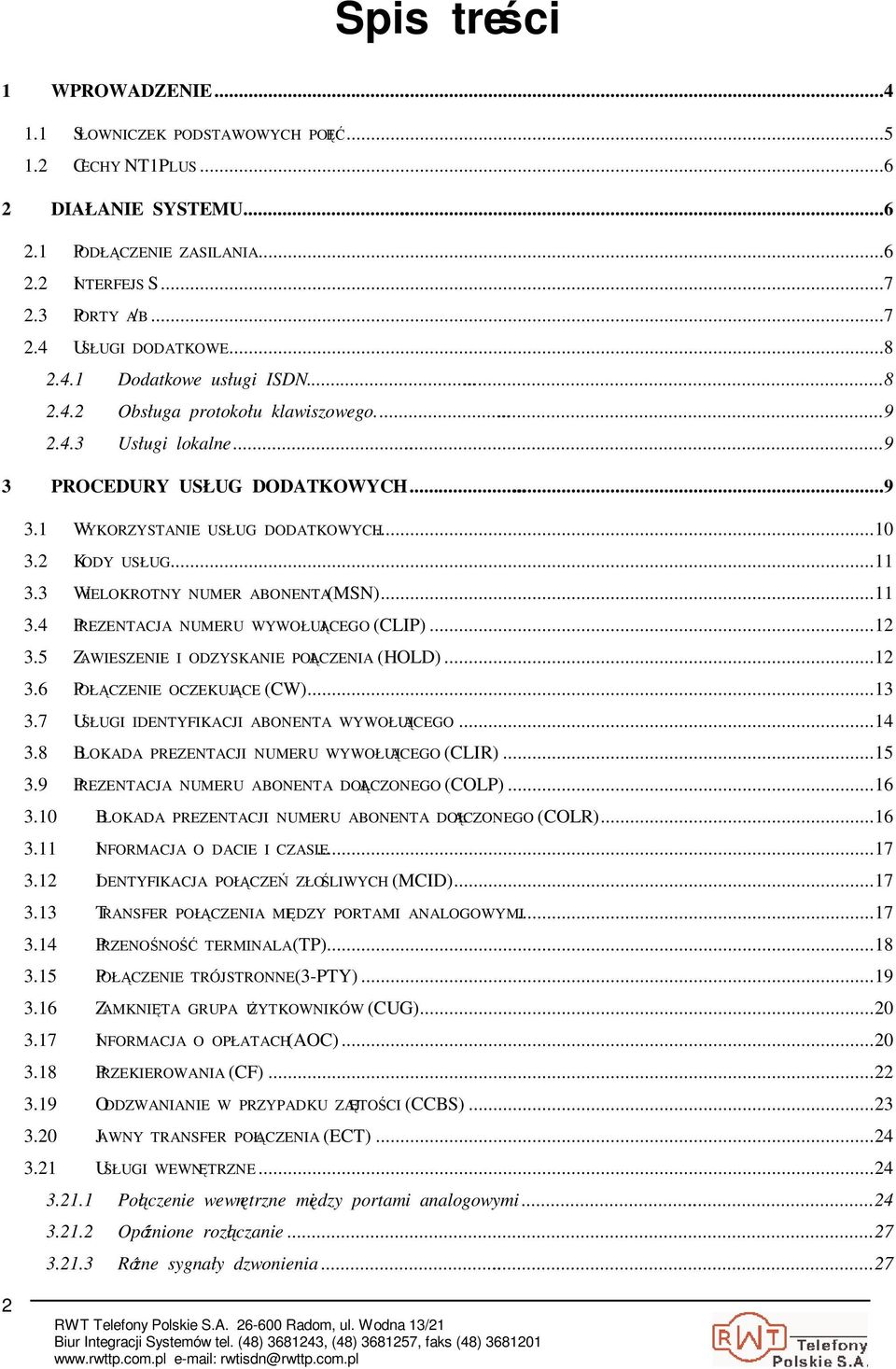

2 Spis treci 1 WPROWADZENIE SŁOWNICZEK PODSTAWOWYCH POJ CECHY NT1PLUS DIAŁANIE SYSTEMU PODŁCZENIE ZASILANIA INTERFEJS S PORTY A/B USŁUGI DODATKOWE Dodatkowe usługi ISDN Obsługa protokołu klawiszowego Usługi lokalne PROCEDURY USŁUG DODATKOWYCH WYKORZYSTANIE USŁUG DODATKOWYCH KODY USŁUG WIELOKROTNY NUMER ABONENTA (MSN) PREZENTACJA NUMERU WYWOŁUJCEGO (CLIP) ZAWIESZENIE I ODZYSKANIE POŁCZENIA (HOLD) POŁCZENIE OCZEKUJCE (CW) USŁUGI IDENTYFIKACJI ABONENTA WYWOŁUJCEGO BLOKADA PREZENTACJI NUMERU WYWOŁUJCEGO (CLIR) PREZENTACJA NUMERU ABONENTA DOŁCZONEGO (COLP) BLOKADA PREZENTACJI NUMERU ABONENTA DOŁCZONEGO (COLR) INFORMACJA O DACIE I CZASIE IDENTYFIKACJA POŁCZE ZŁOLIWYCH (MCID) TRANSFER POŁCZENIA MIDZY PORTAMI ANALOGOWYMI PRZENONO TERMINALA (TP) POŁCZENIE TRÓJSTRONNE (3-PTY) ZAMKNITA GRUPA UYTKOWNIKÓW (CUG) INFORMACJA O OPŁATACH (AOC) PRZEKIEROWANIA (CF) ODDZWANIANIE W PRZYPADKU ZAJTOCI (CCBS) JAWNY TRANSFER POŁCZENIA (ECT) USŁUGI WEWNTRZNE Połczenie wewntrzne midzy portami analogowymi Opónione rozłczanie Róne sygnały dzwonienia

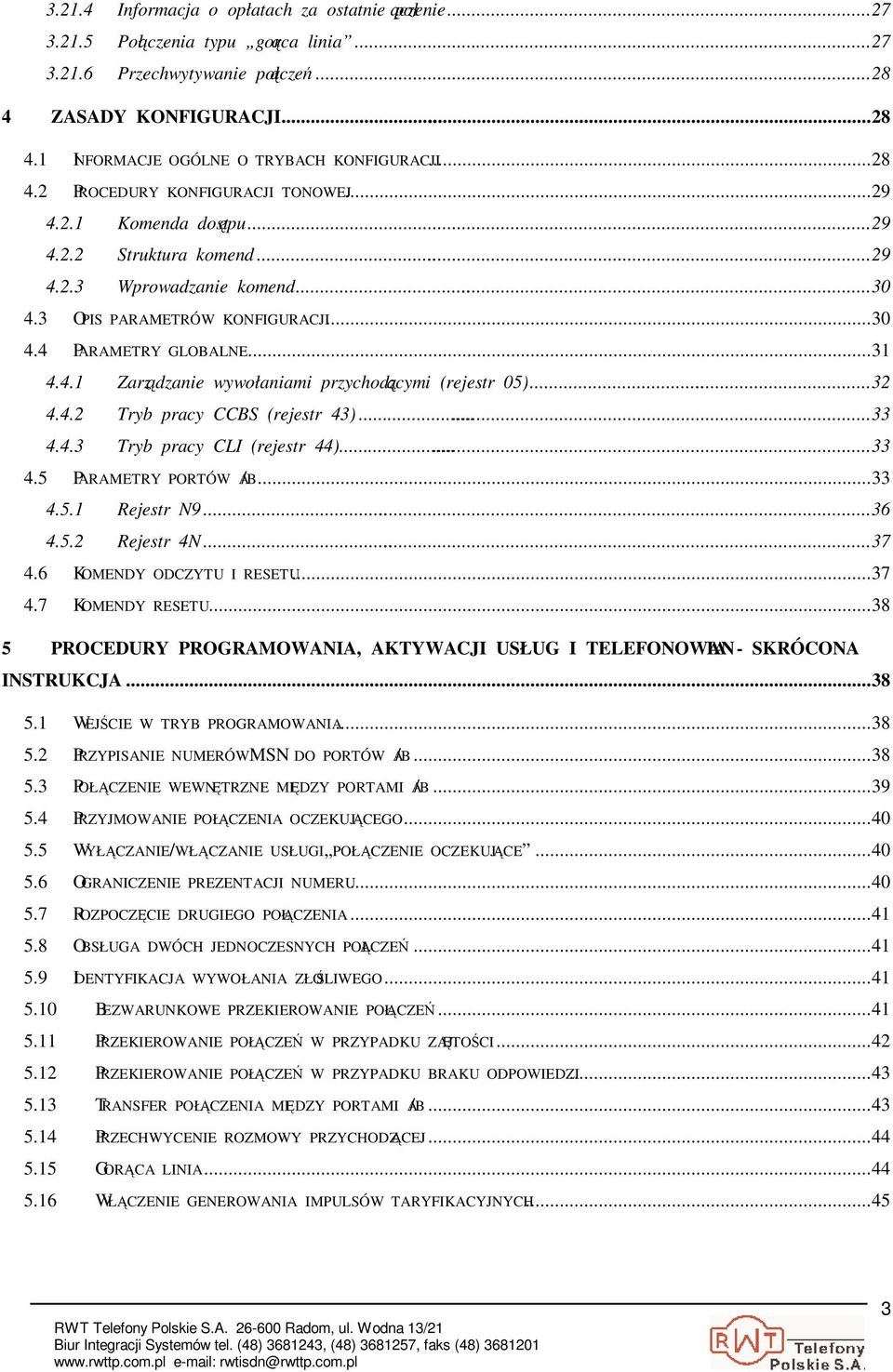

3 Informacja o opłatach za ostatnie połczenie Połczenia typu gorca linia Przechwytywanie połcze ZASADY KONFIGURACJI INFORMACJE OGÓLNE O TRYBACH KONFIGURACJI PROCEDURY KONFIGURACJI TONOWEJ Komenda dostpu Struktura komend Wprowadzanie komend OPIS PARAMETRÓW KONFIGURACJI PARAMETRY GLOBALNE Zarzdzanie wywołaniami przychodzcymi (rejestr 05) Tryb pracy CCBS (rejestr 43) Tryb pracy CLI (rejestr 44) PARAMETRY PORTÓW A/B Rejestr N Rejestr 4N KOMENDY ODCZYTU I RESETU KOMENDY RESETU PROCEDURY PROGRAMOWANIA, AKTYWACJI USŁUG I TELEFONOWANIA - SKRÓCONA INSTRUKCJA WEJCIE W TRYB PROGRAMOWANIA PRZYPISANIE NUMERÓW MSN DO PORTÓW A/B POŁCZENIE WEWNTRZNE MIDZY PORTAMI A/B PRZYJMOWANIE POŁCZENIA OCZEKUJCEGO WYŁCZANIE/WŁCZANIE USŁUGI POŁCZENIE OCZEKUJCE OGRANICZENIE PREZENTACJI NUMERU ROZPOCZCIE DRUGIEGO POŁCZENIA OBSŁUGA DWÓCH JEDNOCZESNYCH POŁCZE IDENTYFIKACJA WYWOŁANIA ZŁOLIWEGO BEZWARUNKOWE PRZEKIEROWANIE POŁCZE PRZEKIEROWANIE POŁCZE W PRZYPADKU ZAJTOCI PRZEKIEROWANIE POŁCZE W PRZYPADKU BRAKU ODPOWIEDZI TRANSFER POŁCZENIA MIDZY PORTAMI A/B PRZECHWYCENIE ROZMOWY PRZYCHODZCEJ GORCA LINIA WŁCZENIE GENEROWANIA IMPULSÓW TARYFIKACYJNYCH

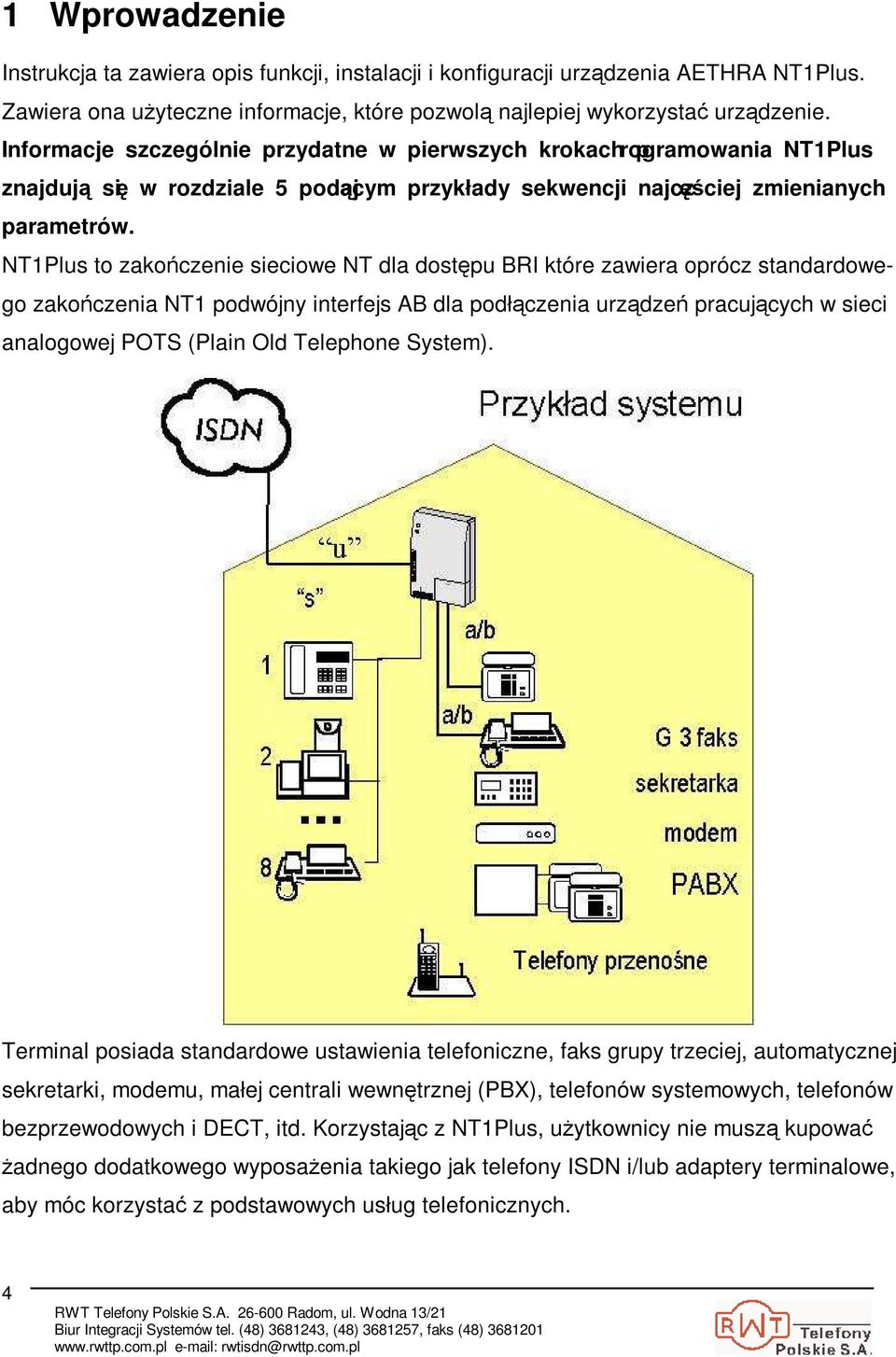

4 1 Wprowadzenie Instrukcja ta zawiera opis funkcji, instalacji i konfiguracji urzdzenia AETHRA NT1Plus. Zawiera ona uyteczne informacje, które pozwol najlepiej wykorzysta urzdzenie. Informacje szczególnie przydatne w pierwszych krokach programowania NT1Plus znajduj si w rozdziale 5 podajcym przykłady sekwencji najczciej zmienianych parametrów. NT1Plus to zakoczenie sieciowe NT dla dostpu BRI które zawiera oprócz standardowego zakoczenia NT1 podwójny interfejs AB dla podłczenia urzdze pracujcych w sieci analogowej POTS (Plain Old Telephone System). Terminal posiada standardowe ustawienia telefoniczne, faks grupy trzeciej, automatycznej sekretarki, modemu, małej centrali wewntrznej (PBX), telefonów systemowych, telefonów bezprzewodowych i DECT, itd. Korzystajc z NT1Plus, uytkownicy nie musz kupowa adnego dodatkowego wyposaenia takiego jak telefony ISDN i/lub adaptery terminalowe, aby móc korzysta z podstawowych usług telefonicznych. 4

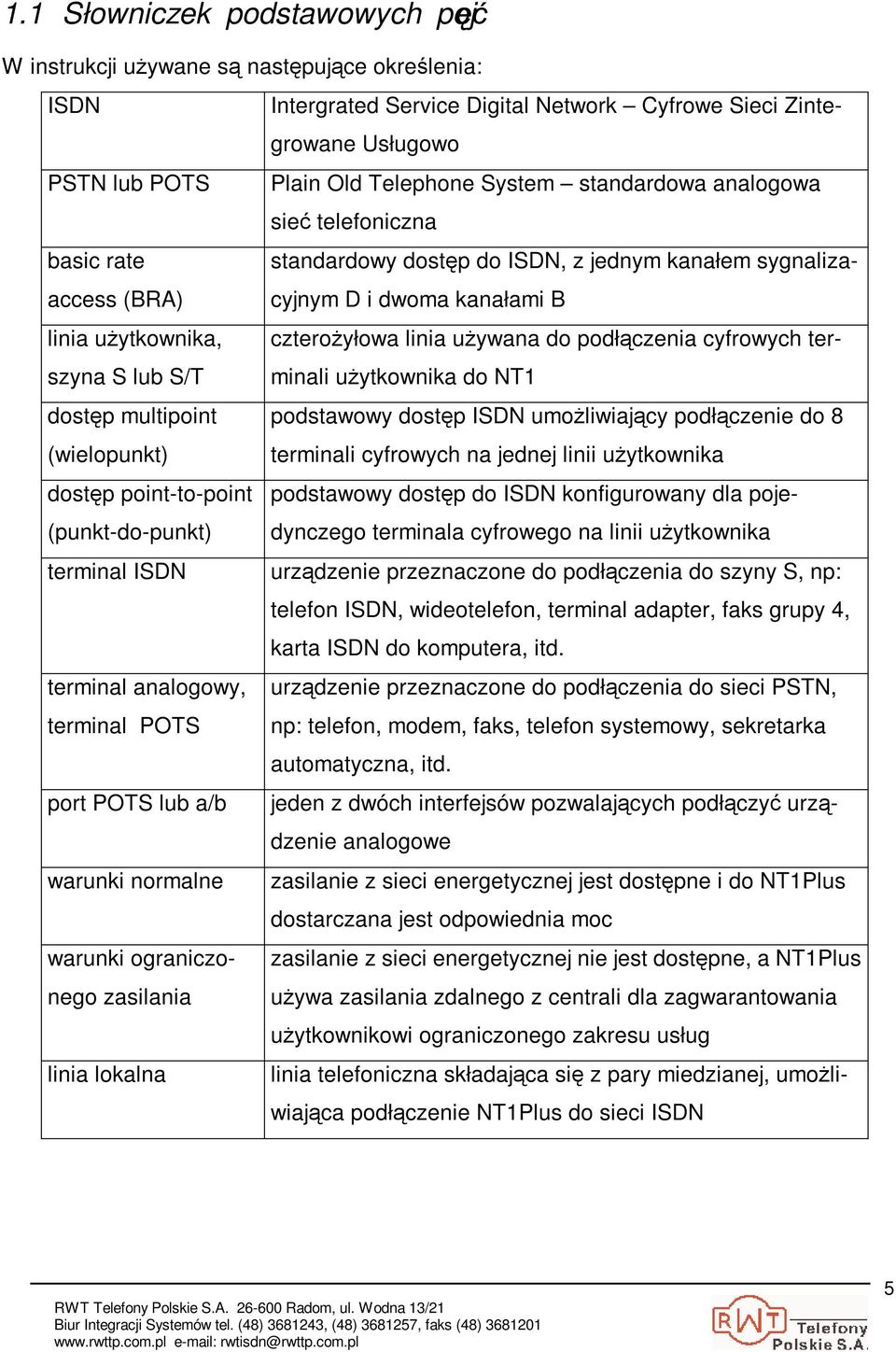

5 1.1 Słowniczek podstawowych poj W instrukcji uywane s nastpujce okrelenia: ISDN Intergrated Service Digital Network Cyfrowe Sieci Zintegrowane Usługowo PSTN lub POTS Plain Old Telephone System standardowa analogowa sie telefoniczna basic rate standardowy dostp do ISDN, z jednym kanałem sygnalizacyjnym D i dwoma kanałami B access (BRA) linia uytkownika, czteroyłowa linia uywana do podłczenia cyfrowych terminali uytkownika do NT1 szyna S lub S/T dostp multipoint podstawowy dostp ISDN umoliwiajcy podłczenie do 8 (wielopunkt) terminali cyfrowych na jednej linii uytkownika dostp point-to-point podstawowy dostp do ISDN konfigurowany dla pojedynczego terminala cyfrowego na linii uytkownika (punkt-do-punkt) terminal ISDN urzdzenie przeznaczone do podłczenia do szyny S, np: telefon ISDN, wideotelefon, terminal adapter, faks grupy 4, karta ISDN do komputera, itd. terminal analogowy, urzdzenie przeznaczone do podłczenia do sieci PSTN, terminal POTS np: telefon, modem, faks, telefon systemowy, sekretarka automatyczna, itd. port POTS lub a/b jeden z dwóch interfejsów pozwalajcych podłczy urzdzenie analogowe warunki normalne zasilanie z sieci energetycznej jest dostpne i do NT1Plus dostarczana jest odpowiednia moc warunki ograniczonego zasilania uywa zasilania zdalnego z centrali dla zagwarantowania zasilanie z sieci energetycznej nie jest dostpne, a NT1Plus uytkownikowi ograniczonego zakresu usług linia lokalna linia telefoniczna składajca si z pary miedzianej, umoliwiajca podłczenie NT1Plus do sieci ISDN 5

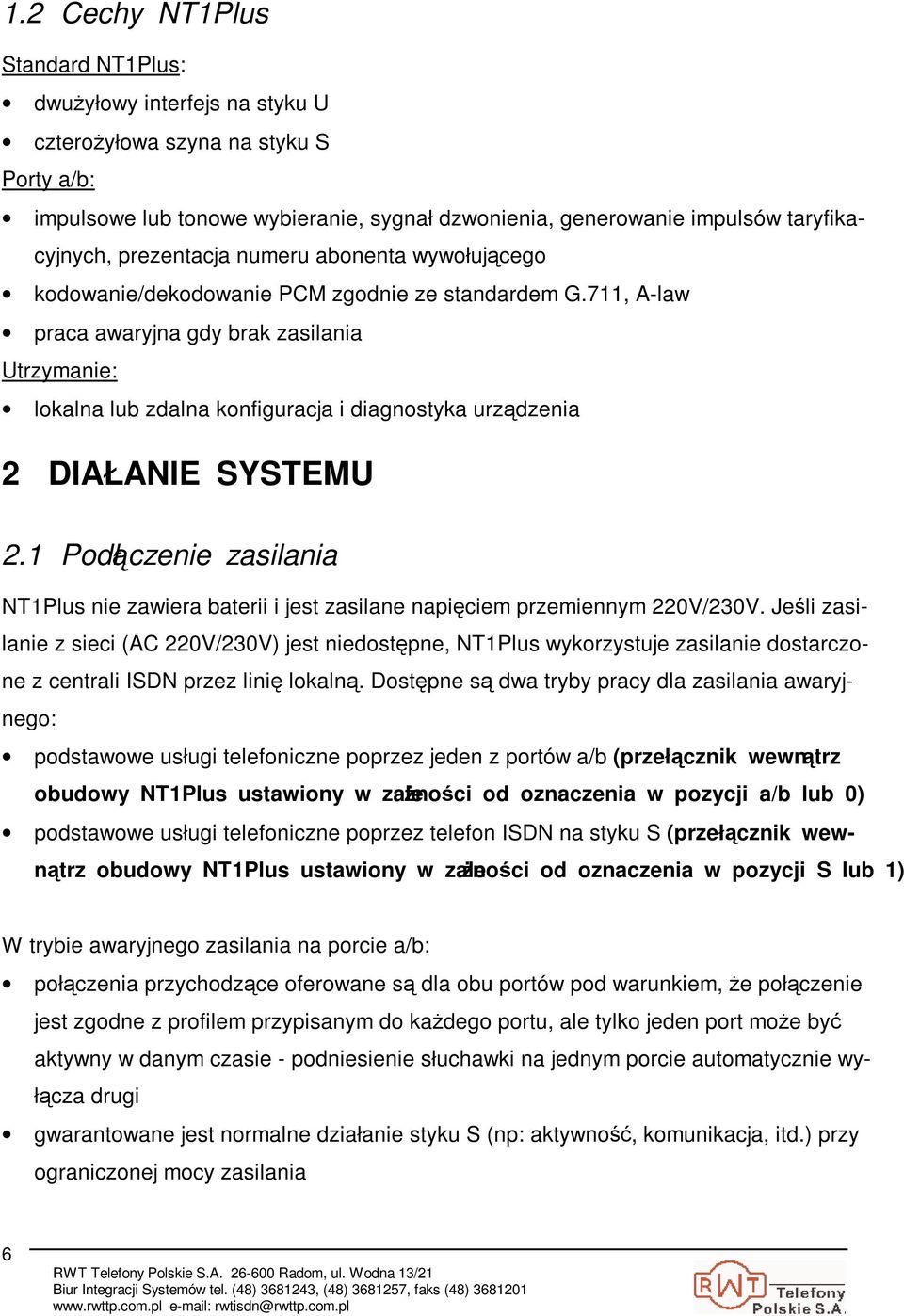

6 1.2 Cechy NT1Plus Standard NT1Plus: dwuyłowy interfejs na styku U czteroyłowa szyna na styku S Porty a/b: impulsowe lub tonowe wybieranie, sygnał dzwonienia, generowanie impulsów taryfikacyjnych, prezentacja numeru abonenta wywołujcego kodowanie/dekodowanie PCM zgodnie ze standardem G.711, A-law praca awaryjna gdy brak zasilania Utrzymanie: lokalna lub zdalna konfiguracja i diagnostyka urzdzenia 2 DIAŁANIE SYSTEMU 2.1 Podłczenie zasilania NT1Plus nie zawiera baterii i jest zasilane napiciem przemiennym 220V/230V. Jeli zasilanie z sieci (AC 220V/230V) jest niedostpne, NT1Plus wykorzystuje zasilanie dostarczone z centrali ISDN przez lini lokaln. Dostpne s dwa tryby pracy dla zasilania awaryjnego: podstawowe usługi telefoniczne poprzez jeden z portów a/b (przełcznik wewntrz obudowy NT1Plus ustawiony w zalenoci od oznaczenia w pozycji a/b lub 0) podstawowe usługi telefoniczne poprzez telefon ISDN na styku S (przełcznik wewntrz obudowy NT1Plus ustawiony w zalenoci od oznaczenia w pozycji S lub 1) W trybie awaryjnego zasilania na porcie a/b: połczenia przychodzce oferowane s dla obu portów pod warunkiem, e połczenie jest zgodne z profilem przypisanym do kadego portu, ale tylko jeden port moe by aktywny w danym czasie - podniesienie słuchawki na jednym porcie automatycznie wyłcza drugi gwarantowane jest normalne działanie styku S (np: aktywno, komunikacja, itd.) przy ograniczonej mocy zasilania 6

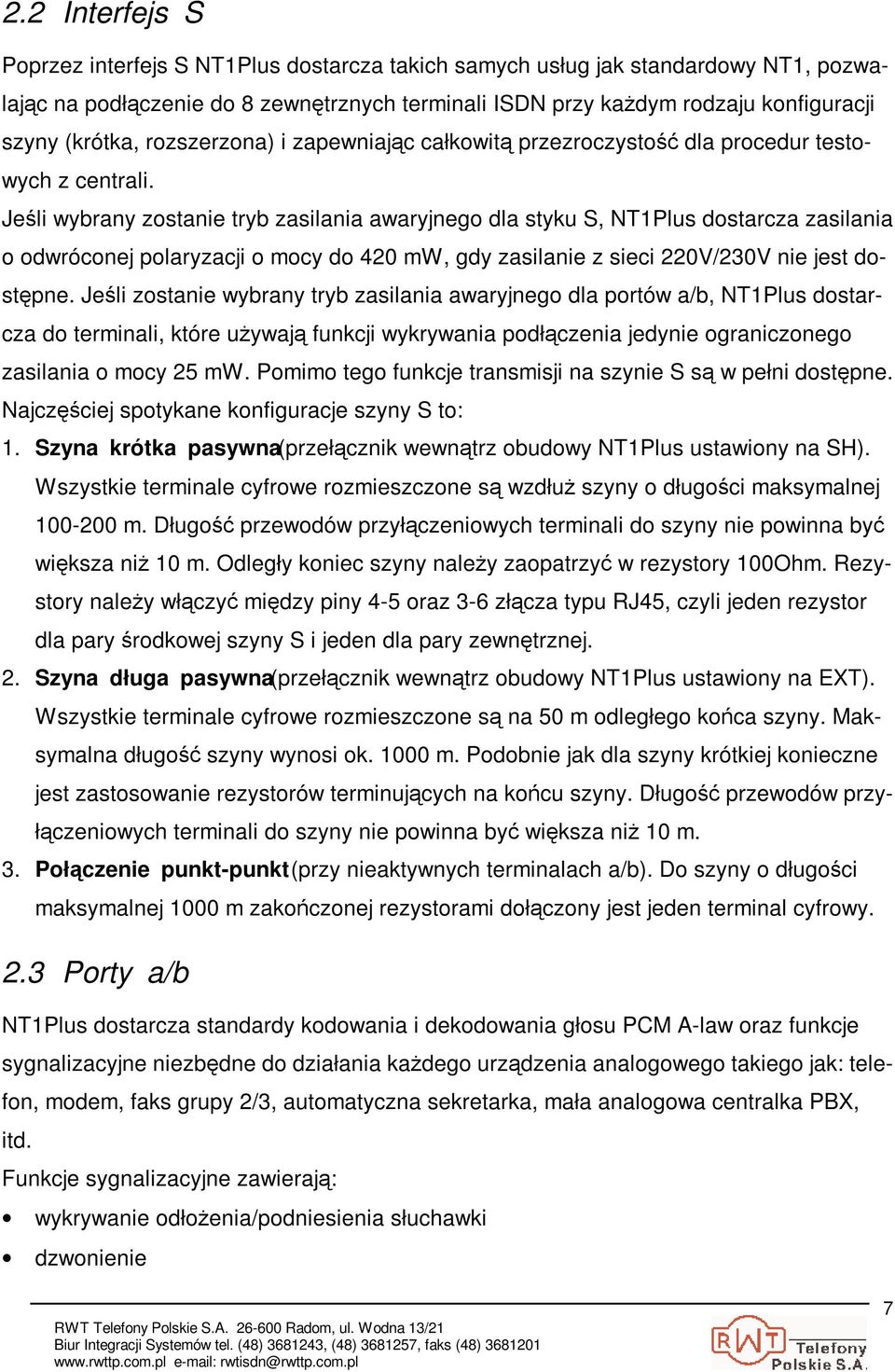

7 2.2 Interfejs S Poprzez interfejs S NT1Plus dostarcza takich samych usług jak standardowy NT1, pozwalajc na podłczenie do 8 zewntrznych terminali ISDN przy kadym rodzaju konfiguracji szyny (krótka, rozszerzona) i zapewniajc całkowit przezroczysto dla procedur testowych z centrali. Jeli wybrany zostanie tryb zasilania awaryjnego dla styku S, NT1Plus dostarcza zasilania o odwróconej polaryzacji o mocy do 420 mw, gdy zasilanie z sieci 220V/230V nie jest dostpne. Jeli zostanie wybrany tryb zasilania awaryjnego dla portów a/b, NT1Plus dostarcza do terminali, które uywaj funkcji wykrywania podłczenia jedynie ograniczonego zasilania o mocy 25 mw. Pomimo tego funkcje transmisji na szynie S s w pełni dostpne. Najczciej spotykane konfiguracje szyny S to: 1. Szyna krótka pasywna (przełcznik wewntrz obudowy NT1Plus ustawiony na SH). Wszystkie terminale cyfrowe rozmieszczone s wzdłu szyny o długoci maksymalnej m. Długo przewodów przyłczeniowych terminali do szyny nie powinna by wiksza ni 10 m. Odległy koniec szyny naley zaopatrzy w rezystory 100Ohm. Rezystory naley włczy midzy piny 4-5 oraz 3-6 złcza typu RJ45, czyli jeden rezystor dla pary rodkowej szyny S i jeden dla pary zewntrznej. 2. Szyna długa pasywna (przełcznik wewntrz obudowy NT1Plus ustawiony na EXT). Wszystkie terminale cyfrowe rozmieszczone s na 50 m odległego koca szyny. Maksymalna długo szyny wynosi ok m. Podobnie jak dla szyny krótkiej konieczne jest zastosowanie rezystorów terminujcych na kocu szyny. Długo przewodów przyłczeniowych terminali do szyny nie powinna by wiksza ni 10 m. 3. Połczenie punkt-punkt (przy nieaktywnych terminalach a/b). Do szyny o długoci maksymalnej 1000 m zakoczonej rezystorami dołczony jest jeden terminal cyfrowy. 2.3 Porty a/b NT1Plus dostarcza standardy kodowania i dekodowania głosu PCM A-law oraz funkcje sygnalizacyjne niezbdne do działania kadego urzdzenia analogowego takiego jak: telefon, modem, faks grupy 2/3, automatyczna sekretarka, mała analogowa centralka PBX, itd. Funkcje sygnalizacyjne zawieraj: wykrywanie odłoenia/podniesienia słuchawki dzwonienie 7

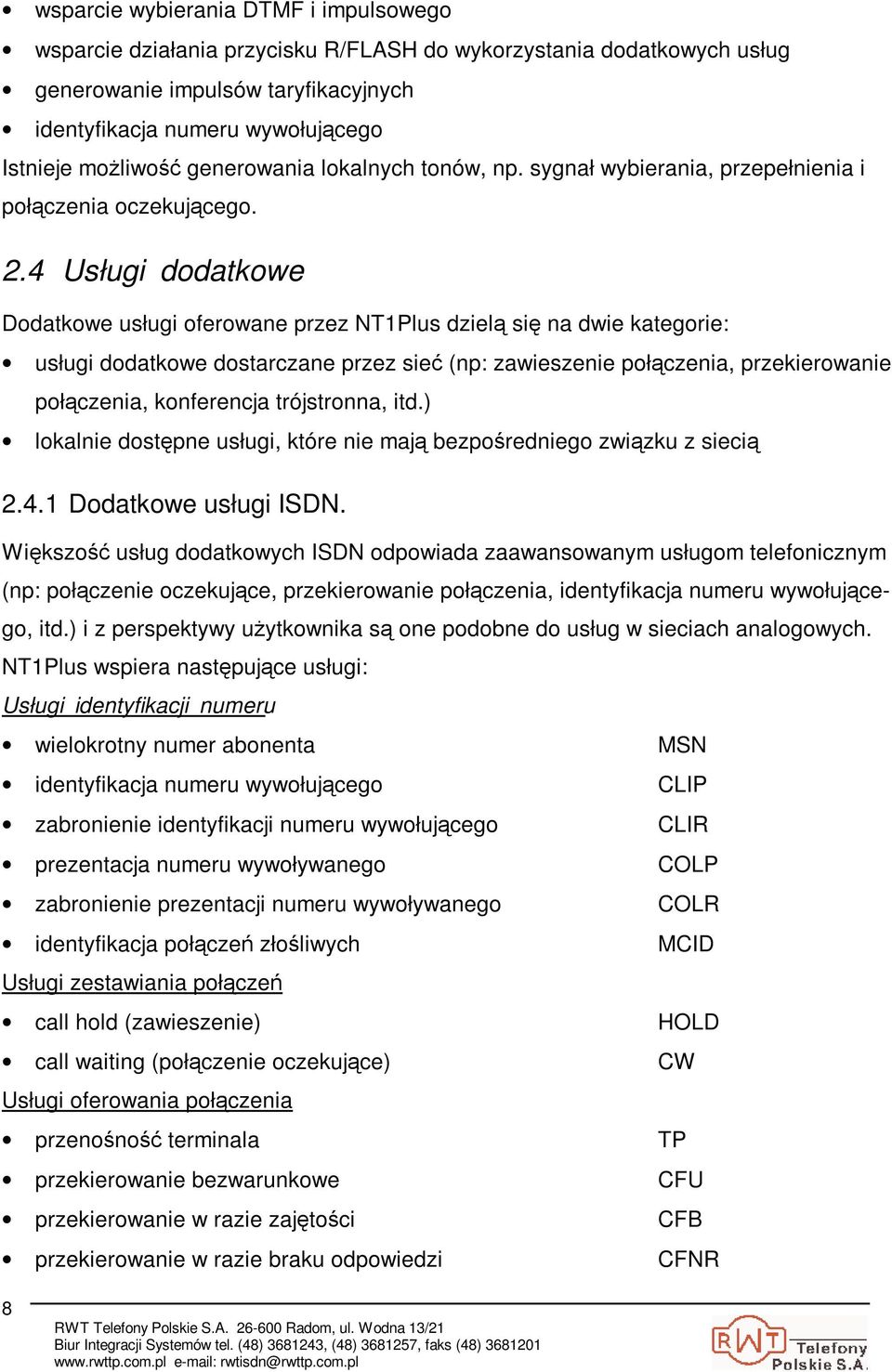

8 wsparcie wybierania DTMF i impulsowego wsparcie działania przycisku R/FLASH do wykorzystania dodatkowych usług generowanie impulsów taryfikacyjnych identyfikacja numeru wywołujcego Istnieje moliwo generowania lokalnych tonów, np. sygnał wybierania, przepełnienia i połczenia oczekujcego. 2.4 Usługi dodatkowe Dodatkowe usługi oferowane przez NT1Plus dziel si na dwie kategorie: usługi dodatkowe dostarczane przez sie (np: zawieszenie połczenia, przekierowanie połczenia, konferencja trójstronna, itd.) lokalnie dostpne usługi, które nie maj bezporedniego zwizku z sieci Dodatkowe usługi ISDN. Wikszo usług dodatkowych ISDN odpowiada zaawansowanym usługom telefonicznym (np: połczenie oczekujce, przekierowanie połczenia, identyfikacja numeru wywołujcego, itd.) i z perspektywy uytkownika s one podobne do usług w sieciach analogowych. NT1Plus wspiera nastpujce usługi: Usługi identyfikacji numeru wielokrotny numer abonenta MSN identyfikacja numeru wywołujcego CLIP zabronienie identyfikacji numeru wywołujcego CLIR prezentacja numeru wywoływanego COLP zabronienie prezentacji numeru wywoływanego COLR identyfikacja połcze złoliwych MCID Usługi zestawiania połcze call hold (zawieszenie) HOLD call waiting (połczenie oczekujce) CW Usługi oferowania połczenia przenono terminala TP przekierowanie bezwarunkowe CFU przekierowanie w razie zajtoci CFB przekierowanie w razie braku odpowiedzi CFNR 8

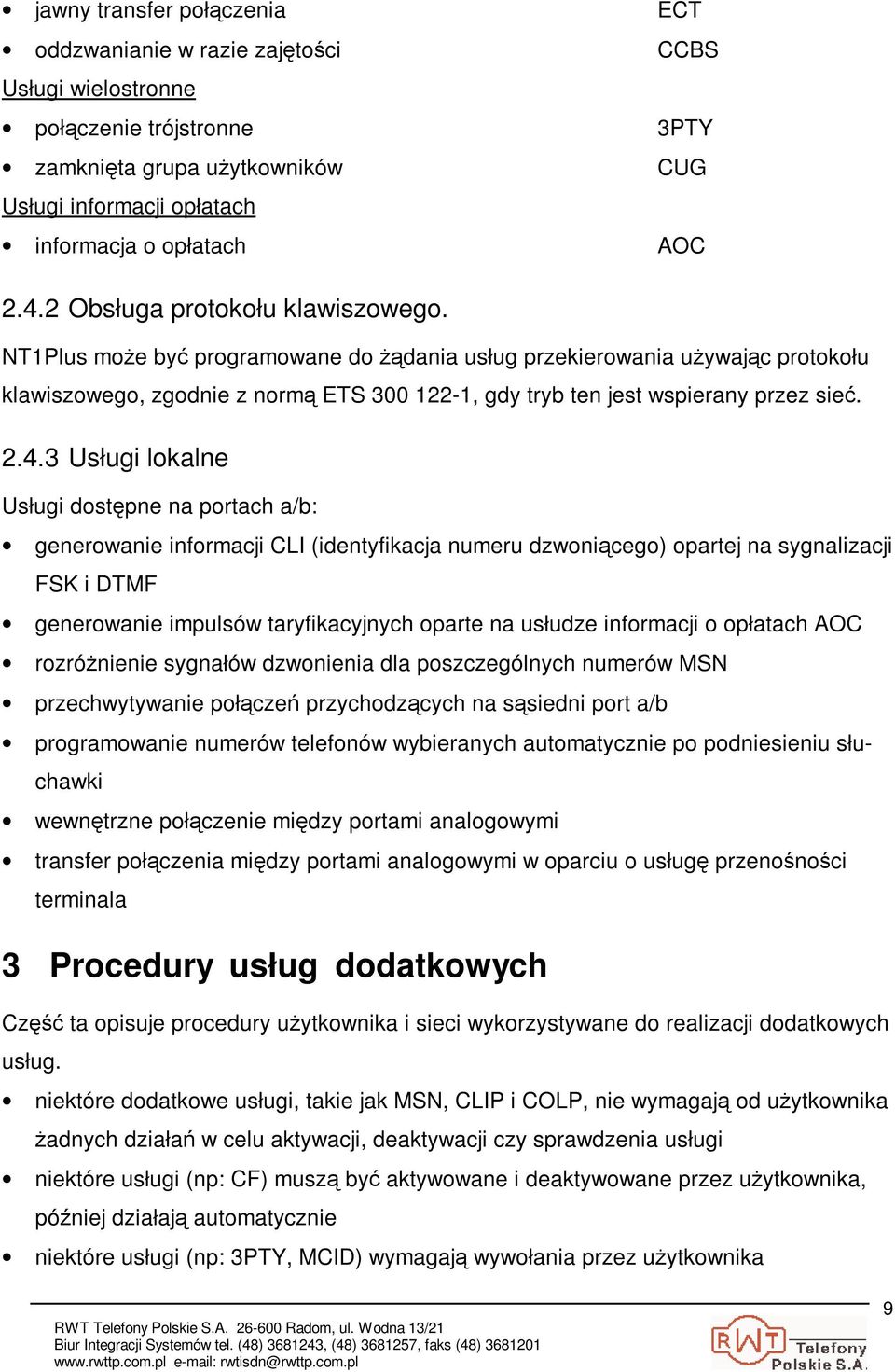

9 jawny transfer połczenia ECT oddzwanianie w razie zajtoci CCBS Usługi wielostronne połczenie trójstronne 3PTY zamknita grupa uytkowników CUG Usługi informacji opłatach informacja o opłatach AOC Obsługa protokołu klawiszowego. NT1Plus moe by programowane do dania usług przekierowania uywajc protokołu klawiszowego, zgodnie z norm ETS , gdy tryb ten jest wspierany przez sie Usługi lokalne Usługi dostpne na portach a/b: generowanie informacji CLI (identyfikacja numeru dzwonicego) opartej na sygnalizacji FSK i DTMF generowanie impulsów taryfikacyjnych oparte na usłudze informacji o opłatach AOC rozrónienie sygnałów dzwonienia dla poszczególnych numerów MSN przechwytywanie połcze przychodzcych na ssiedni port a/b programowanie numerów telefonów wybieranych automatycznie po podniesieniu słuchawki wewntrzne połczenie midzy portami analogowymi transfer połczenia midzy portami analogowymi w oparciu o usług przenonoci terminala 3 Procedury usług dodatkowych Cz ta opisuje procedury uytkownika i sieci wykorzystywane do realizacji dodatkowych usług. niektóre dodatkowe usługi, takie jak MSN, CLIP i COLP, nie wymagaj od uytkownika adnych działa w celu aktywacji, deaktywacji czy sprawdzenia usługi niektóre usługi (np: CF) musz by aktywowane i deaktywowane przez uytkownika, póniej działaj automatycznie niektóre usługi (np: 3PTY, MCID) wymagaj wywołania przez uytkownika 9

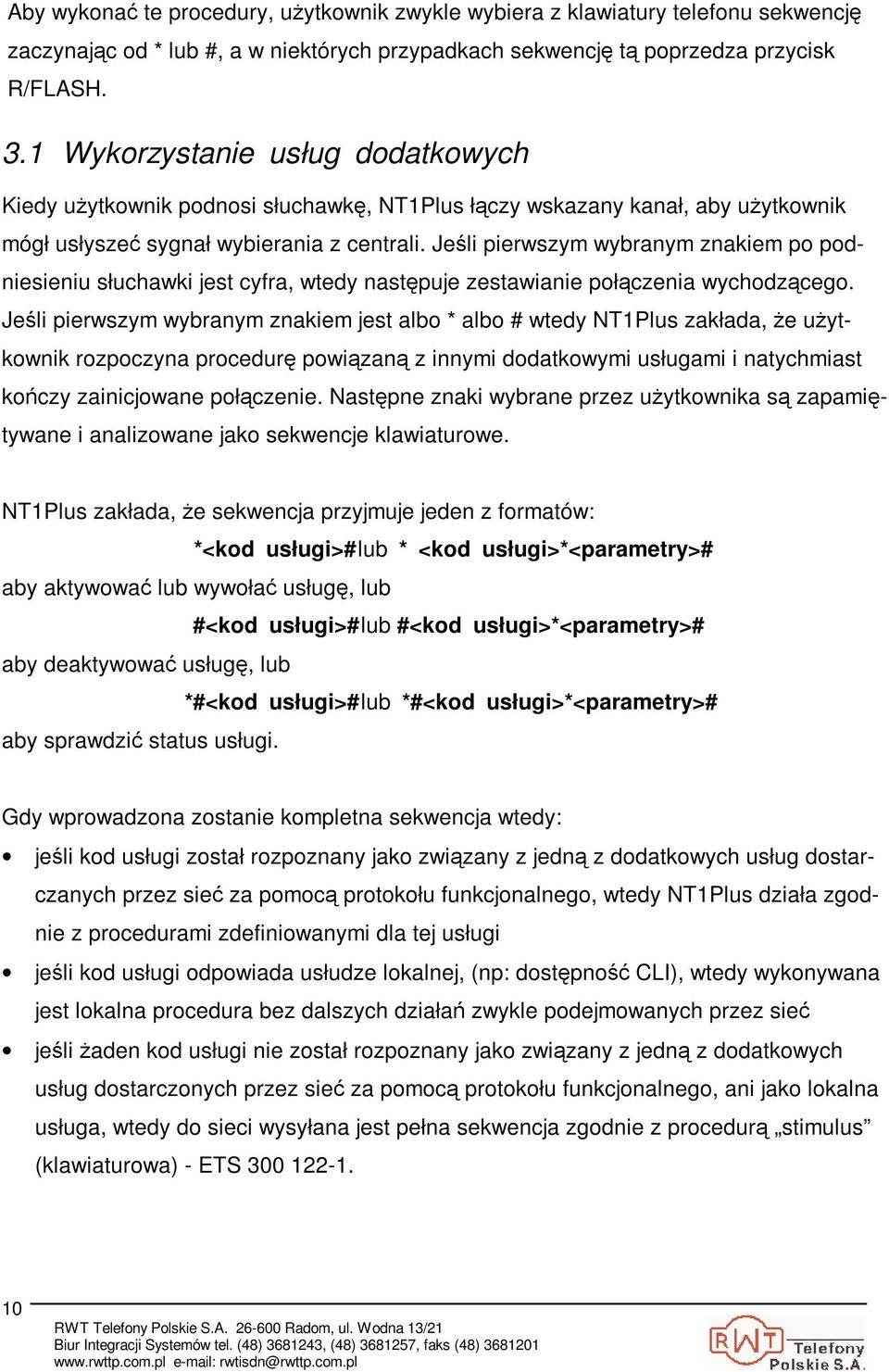

10 Aby wykona te procedury, uytkownik zwykle wybiera z klawiatury telefonu sekwencj zaczynajc od * lub #, a w niektórych przypadkach sekwencj t poprzedza przycisk R/FLASH. 3.1 Wykorzystanie usług dodatkowych Kiedy uytkownik podnosi słuchawk, NT1Plus łczy wskazany kanał, aby uytkownik mógł usłysze sygnał wybierania z centrali. Jeli pierwszym wybranym znakiem po podniesieniu słuchawki jest cyfra, wtedy nastpuje zestawianie połczenia wychodzcego. Jeli pierwszym wybranym znakiem jest albo * albo # wtedy NT1Plus zakłada, e uytkownik rozpoczyna procedur powizan z innymi dodatkowymi usługami i natychmiast koczy zainicjowane połczenie. Nastpne znaki wybrane przez uytkownika s zapamitywane i analizowane jako sekwencje klawiaturowe. NT1Plus zakłada, e sekwencja przyjmuje jeden z formatów: *<kod usługi># lub * <kod usługi>*<parametry># aby aktywowa lub wywoła usług, lub #<kod usługi># lub #<kod usługi>*<parametry># aby deaktywowa usług, lub *#<kod usługi># lub *#<kod usługi>*<parametry># aby sprawdzi status usługi. Gdy wprowadzona zostanie kompletna sekwencja wtedy: jeli kod usługi został rozpoznany jako zwizany z jedn z dodatkowych usług dostarczanych przez sie za pomoc protokołu funkcjonalnego, wtedy NT1Plus działa zgodnie z procedurami zdefiniowanymi dla tej usługi jeli kod usługi odpowiada usłudze lokalnej, (np: dostpno CLI), wtedy wykonywana jest lokalna procedura bez dalszych działa zwykle podejmowanych przez sie jeli aden kod usługi nie został rozpoznany jako zwizany z jedn z dodatkowych usług dostarczonych przez sie za pomoc protokołu funkcjonalnego, ani jako lokalna usługa, wtedy do sieci wysyłana jest pełna sekwencja zgodnie z procedur stimulus (klawiaturowa) - ETS

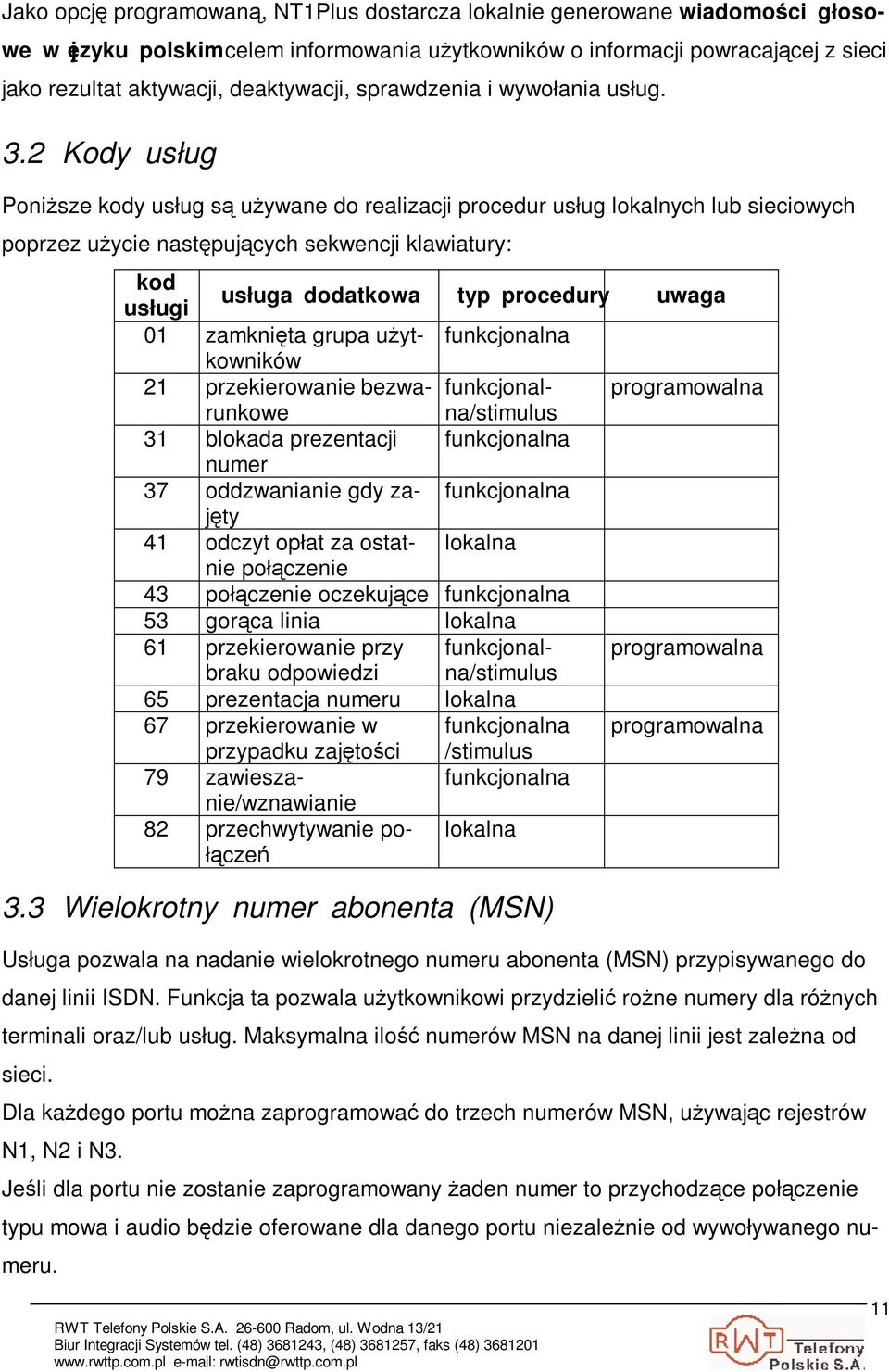

11 Jako opcj programowan, NT1Plus dostarcza lokalnie generowane wiadomoci głosowe w jzyku polskim celem informowania uytkowników o informacji powracajcej z sieci jako rezultat aktywacji, deaktywacji, sprawdzenia i wywołania usług. 3.2 Kody usług Ponisze kody usług s uywane do realizacji procedur usług lokalnych lub sieciowych poprzez uycie nastpujcych sekwencji klawiatury: kod usługi usługa dodatkowa typ procedury uwaga 01 zamknita grupa uytkowników funkcjonalna 21 przekierowanie bezwarunkowna/stimulus funkcjonal- programowalna 31 blokada prezentacji funkcjonalna numer 37 oddzwanianie gdy zajty funkcjonalna 41 odczyt opłat za ostatnie lokalna połczenie 43 połczenie oczekujce funkcjonalna 53 gorca linia lokalna 61 przekierowanie przy funkcjonalna/stimulus programowalna braku odpowiedzi 65 prezentacja numeru lokalna 67 przekierowanie w funkcjonalna programowalna przypadku zajtoci /stimulus 79 zawieszanie/wznawianie funkcjonalna 82 przechwytywanie połcze lokalna 3.3 Wielokrotny numer abonenta (MSN) Usługa pozwala na nadanie wielokrotnego numeru abonenta (MSN) przypisywanego do danej linii ISDN. Funkcja ta pozwala uytkownikowi przydzieli rone numery dla rónych terminali oraz/lub usług. Maksymalna ilo numerów MSN na danej linii jest zalena od sieci. Dla kadego portu mona zaprogramowa do trzech numerów MSN, uywajc rejestrów N1, N2 i N3. Jeli dla portu nie zostanie zaprogramowany aden numer to przychodzce połczenie typu mowa i audio bdzie oferowane dla danego portu niezalenie od wywoływanego numeru. 11

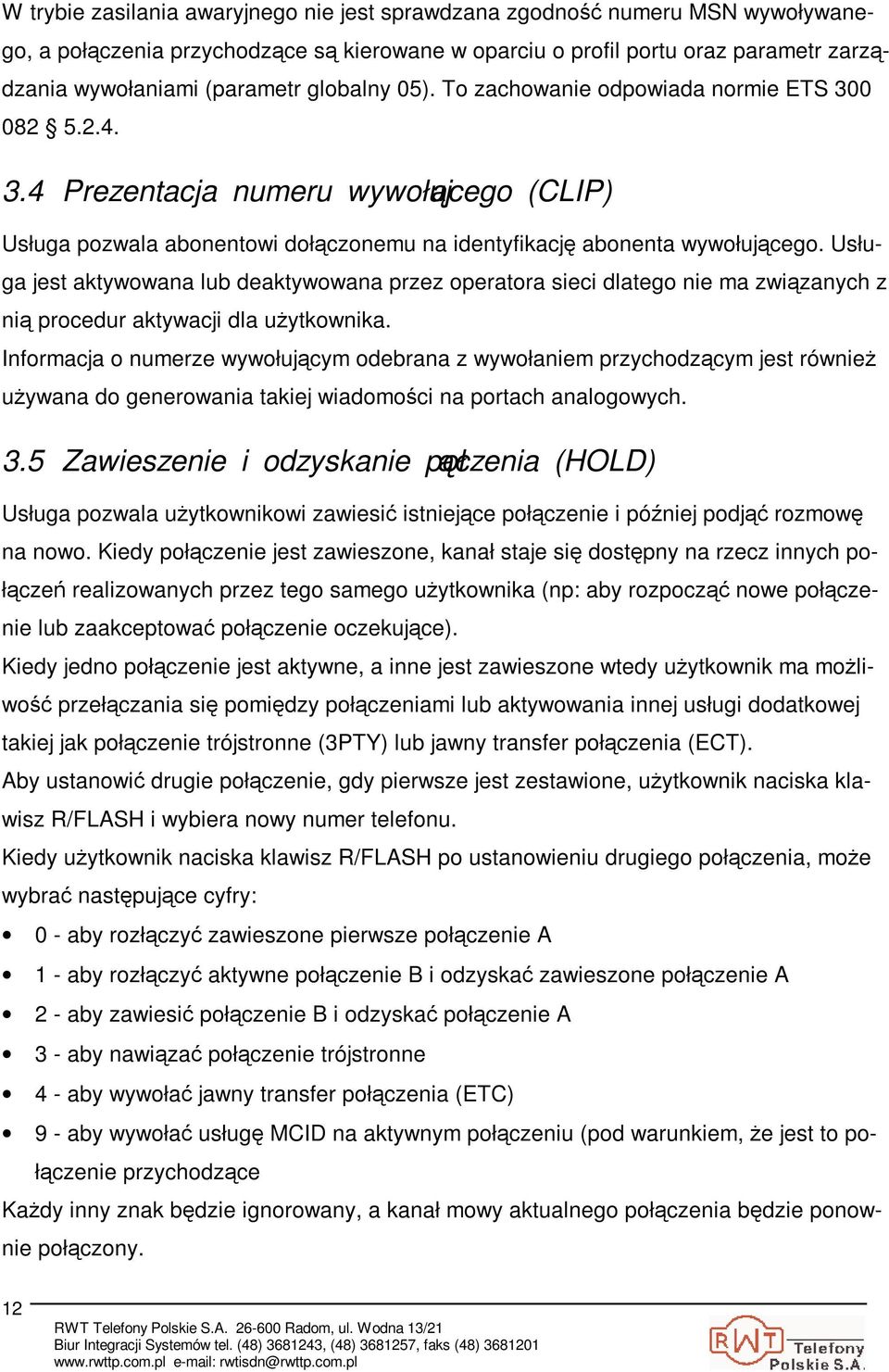

12 W trybie zasilania awaryjnego nie jest sprawdzana zgodno numeru MSN wywoływanego, a połczenia przychodzce s kierowane w oparciu o profil portu oraz parametr zarzdzania wywołaniami (parametr globalny 05). To zachowanie odpowiada normie ETS Prezentacja numeru wywołujcego (CLIP) Usługa pozwala abonentowi dołczonemu na identyfikacj abonenta wywołujcego. Usługa jest aktywowana lub deaktywowana przez operatora sieci dlatego nie ma zwizanych z ni procedur aktywacji dla uytkownika. Informacja o numerze wywołujcym odebrana z wywołaniem przychodzcym jest równie uywana do generowania takiej wiadomoci na portach analogowych. 3.5 Zawieszenie i odzyskanie połczenia (HOLD) Usługa pozwala uytkownikowi zawiesi istniejce połczenie i póniej podj rozmow na nowo. Kiedy połczenie jest zawieszone, kanał staje si dostpny na rzecz innych połcze realizowanych przez tego samego uytkownika (np: aby rozpocz nowe połczenie lub zaakceptowa połczenie oczekujce). Kiedy jedno połczenie jest aktywne, a inne jest zawieszone wtedy uytkownik ma moliwo przełczania si pomidzy połczeniami lub aktywowania innej usługi dodatkowej takiej jak połczenie trójstronne (3PTY) lub jawny transfer połczenia (ECT). Aby ustanowi drugie połczenie, gdy pierwsze jest zestawione, uytkownik naciska klawisz R/FLASH i wybiera nowy numer telefonu. Kiedy uytkownik naciska klawisz R/FLASH po ustanowieniu drugiego połczenia, moe wybra nastpujce cyfry: 0 - aby rozłczy zawieszone pierwsze połczenie A 1 - aby rozłczy aktywne połczenie B i odzyska zawieszone połczenie A 2 - aby zawiesi połczenie B i odzyska połczenie A 3 - aby nawiza połczenie trójstronne 4 - aby wywoła jawny transfer połczenia (ETC) 9 - aby wywoła usług MCID na aktywnym połczeniu (pod warunkiem, e jest to połczenie przychodzce Kady inny znak bdzie ignorowany, a kanał mowy aktualnego połczenia bdzie ponownie połczony. 12

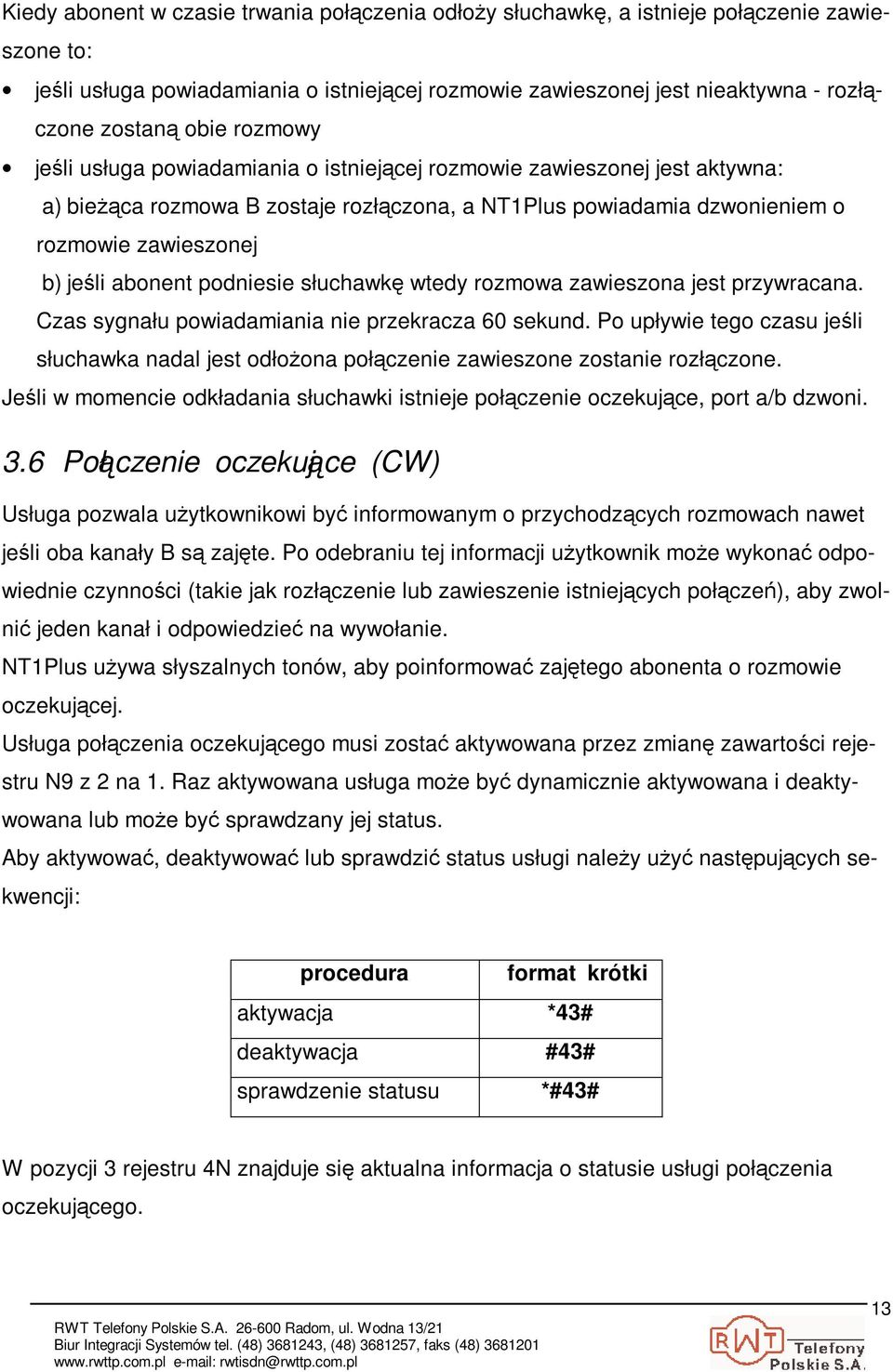

13 Kiedy abonent w czasie trwania połczenia odłoy słuchawk, a istnieje połczenie zawieszone to: jeli usługa powiadamiania o istniejcej rozmowie zawieszonej jest nieaktywna - rozłczone zostan obie rozmowy jeli usługa powiadamiania o istniejcej rozmowie zawieszonej jest aktywna: a) bieca rozmowa B zostaje rozłczona, a NT1Plus powiadamia dzwonieniem o rozmowie zawieszonej b) jeli abonent podniesie słuchawk wtedy rozmowa zawieszona jest przywracana. Czas sygnału powiadamiania nie przekracza 60 sekund. Po upływie tego czasu jeli słuchawka nadal jest odłoona połczenie zawieszone zostanie rozłczone. Jeli w momencie odkładania słuchawki istnieje połczenie oczekujce, port a/b dzwoni. 3.6 Połczenie oczekujce (CW) Usługa pozwala uytkownikowi by informowanym o przychodzcych rozmowach nawet jeli oba kanały B s zajte. Po odebraniu tej informacji uytkownik moe wykona odpowiednie czynnoci (takie jak rozłczenie lub zawieszenie istniejcych połcze), aby zwolni jeden kanał i odpowiedzie na wywołanie. NT1Plus uywa słyszalnych tonów, aby poinformowa zajtego abonenta o rozmowie oczekujcej. Usługa połczenia oczekujcego musi zosta aktywowana przez zmian zawartoci rejestru N9 z 2 na 1. Raz aktywowana usługa moe by dynamicznie aktywowana i deaktywowana lub moe by sprawdzany jej status. Aby aktywowa, deaktywowa lub sprawdzi status usługi naley uy nastpujcych sekwencji: procedura format krótki aktywacja *43# deaktywacja #43# sprawdzenie statusu *#43# W pozycji 3 rejestru 4N znajduje si aktualna informacja o statusie usługi połczenia oczekujcego. 13

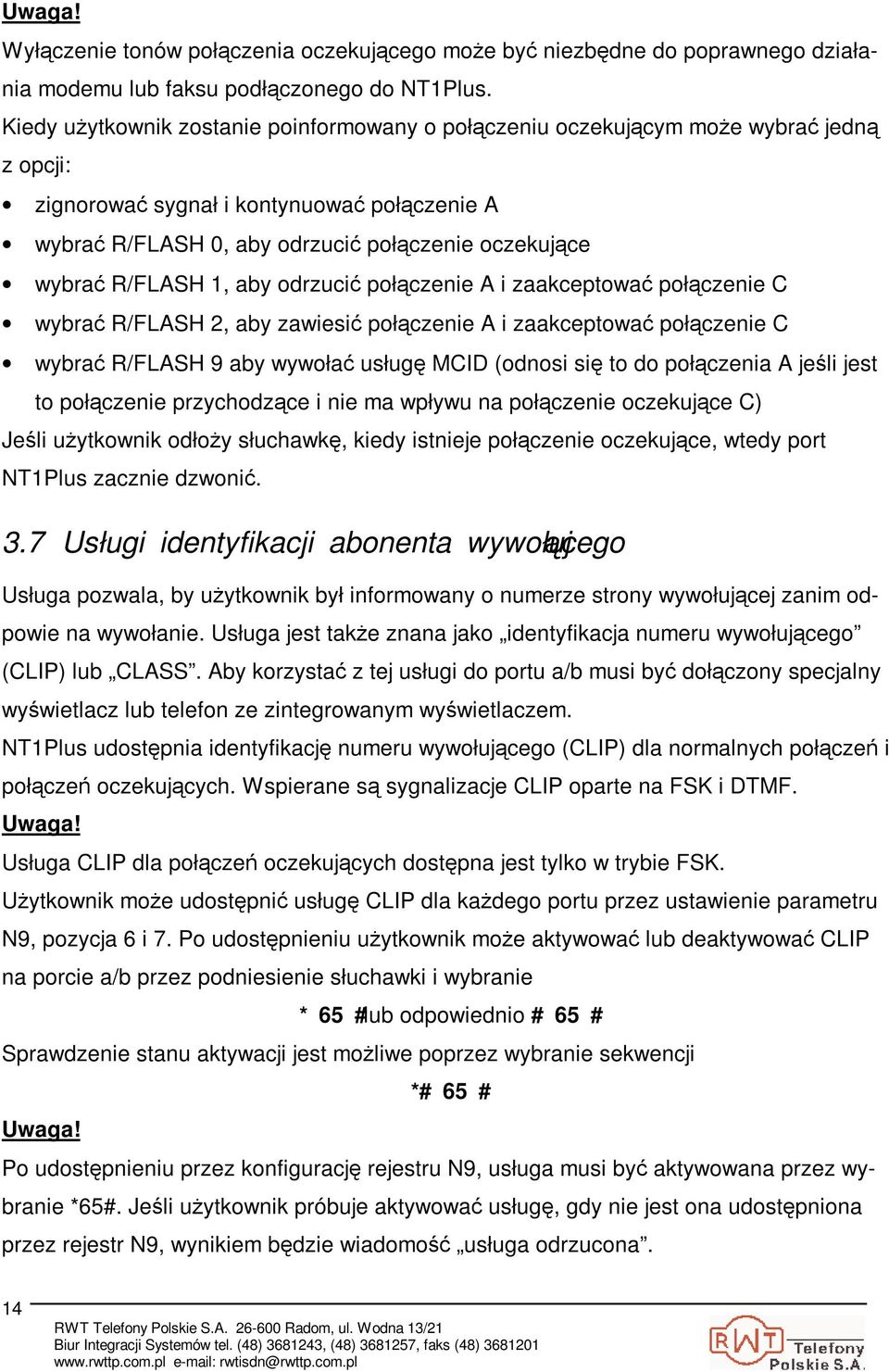

14 Uwaga! Wyłczenie tonów połczenia oczekujcego moe by niezbdne do poprawnego działania modemu lub faksu podłczonego do NT1Plus. Kiedy uytkownik zostanie poinformowany o połczeniu oczekujcym moe wybra jedn z opcji: zignorowa sygnał i kontynuowa połczenie A wybra R/FLASH 0, aby odrzuci połczenie oczekujce wybra R/FLASH 1, aby odrzuci połczenie A i zaakceptowa połczenie C wybra R/FLASH 2, aby zawiesi połczenie A i zaakceptowa połczenie C wybra R/FLASH 9 aby wywoła usług MCID (odnosi si to do połczenia A jeli jest to połczenie przychodzce i nie ma wpływu na połczenie oczekujce C) Jeli uytkownik odłoy słuchawk, kiedy istnieje połczenie oczekujce, wtedy port NT1Plus zacznie dzwoni. 3.7 Usługi identyfikacji abonenta wywołujcego Usługa pozwala, by uytkownik był informowany o numerze strony wywołujcej zanim odpowie na wywołanie. Usługa jest take znana jako identyfikacja numeru wywołujcego (CLIP) lub CLASS. Aby korzysta z tej usługi do portu a/b musi by dołczony specjalny wywietlacz lub telefon ze zintegrowanym wywietlaczem. NT1Plus udostpnia identyfikacj numeru wywołujcego (CLIP) dla normalnych połcze i połcze oczekujcych. Wspierane s sygnalizacje CLIP oparte na FSK i DTMF. Uwaga! Usługa CLIP dla połcze oczekujcych dostpna jest tylko w trybie FSK. Uytkownik moe udostpni usług CLIP dla kadego portu przez ustawienie parametru N9, pozycja 6 i 7. Po udostpnieniu uytkownik moe aktywowa lub deaktywowa CLIP na porcie a/b przez podniesienie słuchawki i wybranie * 65 # lub odpowiednio # 65 # Sprawdzenie stanu aktywacji jest moliwe poprzez wybranie sekwencji *# 65 # Uwaga! Po udostpnieniu przez konfiguracj rejestru N9, usługa musi by aktywowana przez wybranie *65#. Jeli uytkownik próbuje aktywowa usług, gdy nie jest ona udostpniona przez rejestr N9, wynikiem bdzie wiadomo usługa odrzucona. 14

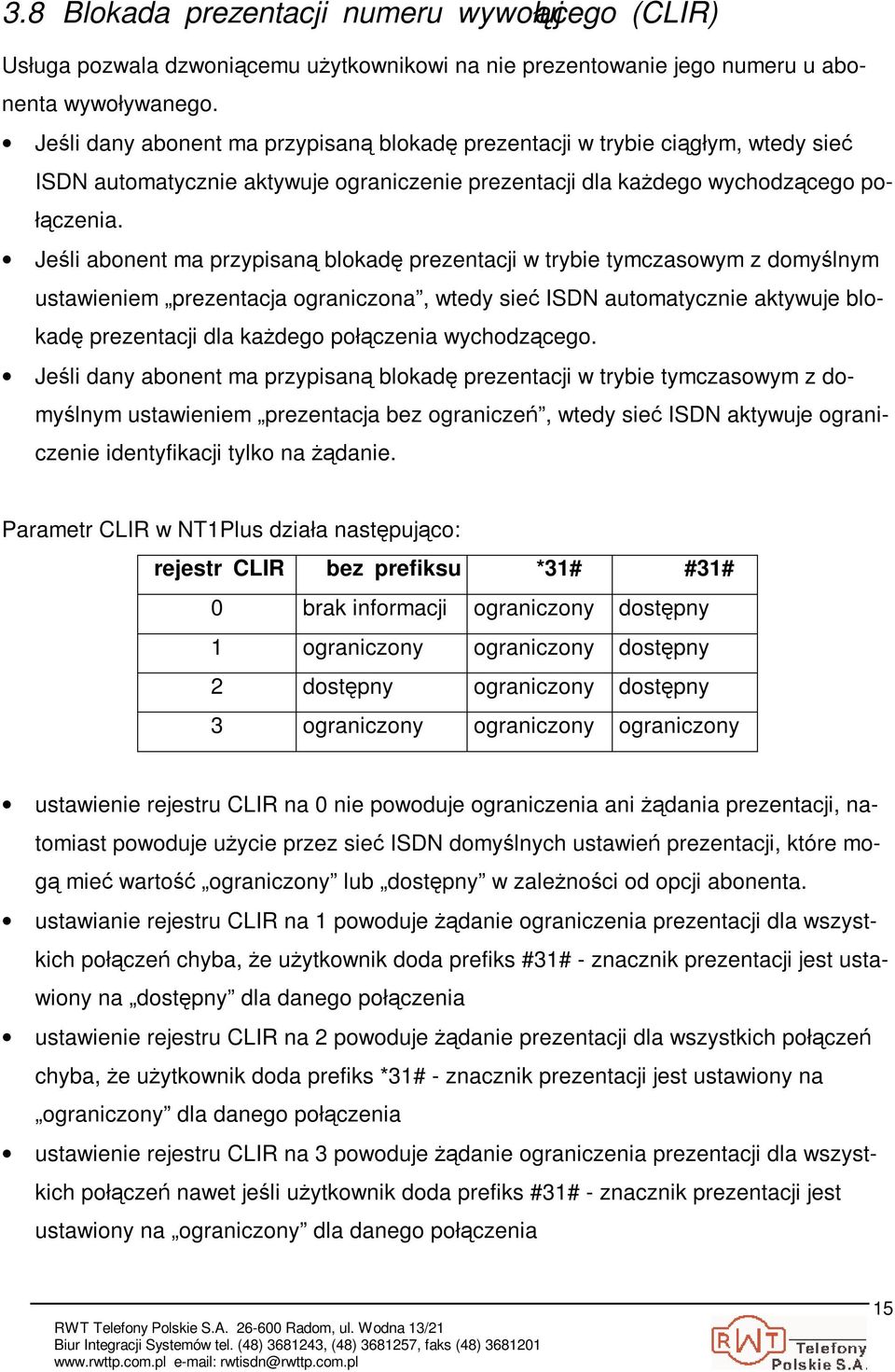

15 3.8 Blokada prezentacji numeru wywołujcego (CLIR) Usługa pozwala dzwonicemu uytkownikowi na nie prezentowanie jego numeru u abonenta wywoływanego. Jeli dany abonent ma przypisan blokad prezentacji w trybie cigłym, wtedy sie ISDN automatycznie aktywuje ograniczenie prezentacji dla kadego wychodzcego połczenia. Jeli abonent ma przypisan blokad prezentacji w trybie tymczasowym z domylnym ustawieniem prezentacja ograniczona, wtedy sie ISDN automatycznie aktywuje blokad prezentacji dla kadego połczenia wychodzcego. Jeli dany abonent ma przypisan blokad prezentacji w trybie tymczasowym z domylnym ustawieniem prezentacja bez ogranicze, wtedy sie ISDN aktywuje ograniczenie identyfikacji tylko na danie. Parametr CLIR w NT1Plus działa nastpujco: rejestr CLIR bez prefiksu *31# #31# 0 brak informacji ograniczony dostpny 1 ograniczony ograniczony dostpny 2 dostpny ograniczony dostpny 3 ograniczony ograniczony ograniczony ustawienie rejestru CLIR na 0 nie powoduje ograniczenia ani dania prezentacji, natomiast powoduje uycie przez sie ISDN domylnych ustawie prezentacji, które mog mie warto ograniczony lub dostpny w zalenoci od opcji abonenta. ustawianie rejestru CLIR na 1 powoduje danie ograniczenia prezentacji dla wszystkich połcze chyba, e uytkownik doda prefiks #31# - znacznik prezentacji jest ustawiony na dostpny dla danego połczenia ustawienie rejestru CLIR na 2 powoduje danie prezentacji dla wszystkich połcze chyba, e uytkownik doda prefiks *31# - znacznik prezentacji jest ustawiony na ograniczony dla danego połczenia ustawienie rejestru CLIR na 3 powoduje danie ograniczenia prezentacji dla wszystkich połcze nawet jeli uytkownik doda prefiks #31# - znacznik prezentacji jest ustawiony na ograniczony dla danego połczenia 15

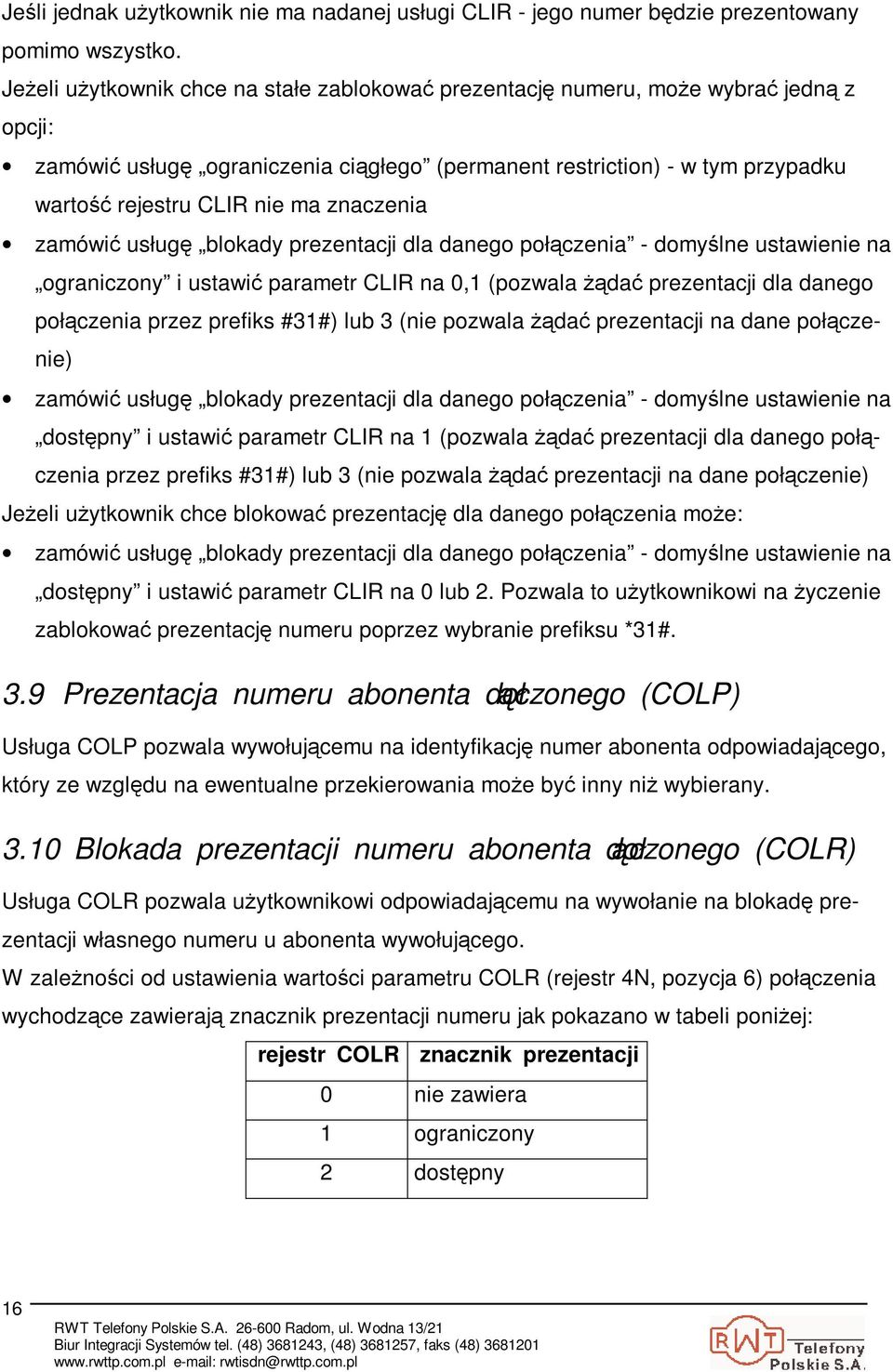

16 Jeli jednak uytkownik nie ma nadanej usługi CLIR - jego numer bdzie prezentowany pomimo wszystko. Jeeli uytkownik chce na stałe zablokowa prezentacj numeru, moe wybra jedn z opcji: zamówi usług ograniczenia cigłego (permanent restriction) - w tym przypadku warto rejestru CLIR nie ma znaczenia zamówi usług blokady prezentacji dla danego połczenia - domylne ustawienie na ograniczony i ustawi parametr CLIR na 0,1 (pozwala da prezentacji dla danego połczenia przez prefiks #31#) lub 3 (nie pozwala da prezentacji na dane połczenie) zamówi usług blokady prezentacji dla danego połczenia - domylne ustawienie na dostpny i ustawi parametr CLIR na 1 (pozwala da prezentacji dla danego połczenia przez prefiks #31#) lub 3 (nie pozwala da prezentacji na dane połczenie) Jeeli uytkownik chce blokowa prezentacj dla danego połczenia moe: zamówi usług blokady prezentacji dla danego połczenia - domylne ustawienie na dostpny i ustawi parametr CLIR na 0 lub 2. Pozwala to uytkownikowi na yczenie zablokowa prezentacj numeru poprzez wybranie prefiksu *31#. 3.9 Prezentacja numeru abonenta dołczonego (COLP) Usługa COLP pozwala wywołujcemu na identyfikacj numer abonenta odpowiadajcego, który ze wzgldu na ewentualne przekierowania moe by inny ni wybierany Blokada prezentacji numeru abonenta dołczonego (COLR) Usługa COLR pozwala uytkownikowi odpowiadajcemu na wywołanie na blokad prezentacji własnego numeru u abonenta wywołujcego. W zalenoci od ustawienia wartoci parametru COLR (rejestr 4N, pozycja 6) połczenia wychodzce zawieraj znacznik prezentacji numeru jak pokazano w tabeli poniej: rejestr COLR znacznik prezentacji 0 nie zawiera 1 ograniczony 2 dostpny 16

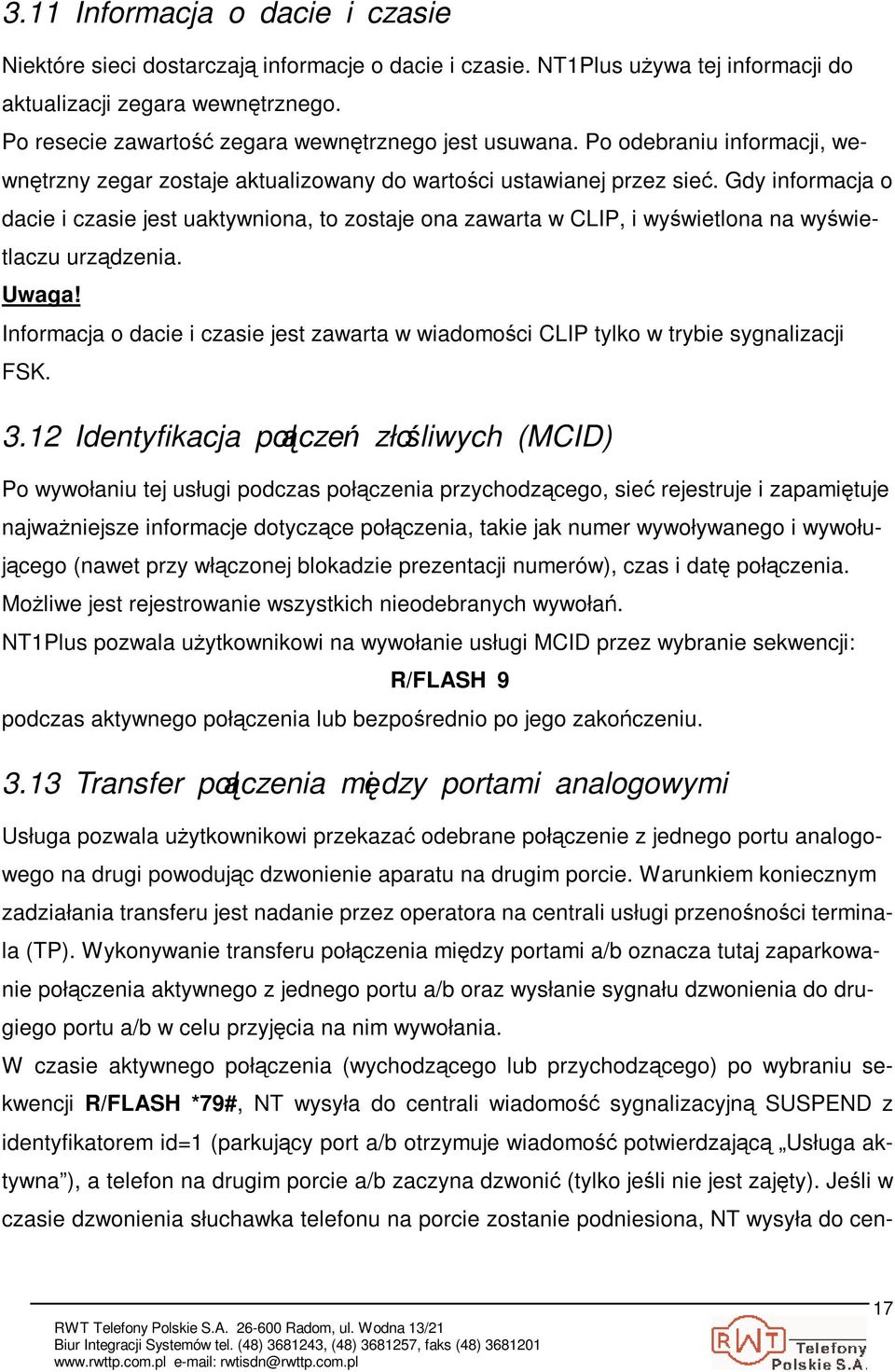

17 3.11 Informacja o dacie i czasie Niektóre sieci dostarczaj informacje o dacie i czasie. NT1Plus uywa tej informacji do aktualizacji zegara wewntrznego. Po resecie zawarto zegara wewntrznego jest usuwana. Po odebraniu informacji, wewntrzny zegar zostaje aktualizowany do wartoci ustawianej przez sie. Gdy informacja o dacie i czasie jest uaktywniona, to zostaje ona zawarta w CLIP, i wywietlona na wywietlaczu urzdzenia. Uwaga! Informacja o dacie i czasie jest zawarta w wiadomoci CLIP tylko w trybie sygnalizacji FSK Identyfikacja połcze złoliwych (MCID) Po wywołaniu tej usługi podczas połczenia przychodzcego, sie rejestruje i zapamituje najwaniejsze informacje dotyczce połczenia, takie jak numer wywoływanego i wywołujcego (nawet przy włczonej blokadzie prezentacji numerów), czas i dat połczenia. Moliwe jest rejestrowanie wszystkich nieodebranych wywoła. NT1Plus pozwala uytkownikowi na wywołanie usługi MCID przez wybranie sekwencji: R/FLASH 9 podczas aktywnego połczenia lub bezporednio po jego zakoczeniu Transfer połczenia midzy portami analogowymi Usługa pozwala uytkownikowi przekaza odebrane połczenie z jednego portu analogowego na drugi powodujc dzwonienie aparatu na drugim porcie. Warunkiem koniecznym zadziałania transferu jest nadanie przez operatora na centrali usługi przenonoci terminala (TP). Wykonywanie transferu połczenia midzy portami a/b oznacza tutaj zaparkowanie połczenia aktywnego z jednego portu a/b oraz wysłanie sygnału dzwonienia do drugiego portu a/b w celu przyjcia na nim wywołania. W czasie aktywnego połczenia (wychodzcego lub przychodzcego) po wybraniu sekwencji R/FLASH *79#, NT wysyła do centrali wiadomo sygnalizacyjn SUSPEND z identyfikatorem id=1 (parkujcy port a/b otrzymuje wiadomo potwierdzajc Usługa aktywna ), a telefon na drugim porcie a/b zaczyna dzwoni (tylko jeli nie jest zajty). Jeli w czasie dzwonienia słuchawka telefonu na porcie zostanie podniesiona, NT wysyła do cen- 17

18 trali wiadomo sygnalizacyjn RESUME z identyfikatorem id=1 i zaparkowane wczeniej połczenie zostaje odebrane. Jeli na odpowiadajcym porcie a/b nie zostanie podniesiona słuchawka telefonu, port parkujcy moe ponownie odebra połczenie zaparkowane przez podniesienie słuchawki telefonu i wybranie sekwencji *79#. Połczenie to moe zosta równie odebrane na aparacie cyfrowym zgodnie z jego instrukcj realizacji usługi przenonoci terminala z uwzgldnieniem identyfikatora parkowania id=1. Pozycja 4 rejestru 9N jest wykorzystywana do włczenia/wyłczenia usługi transferu połczenia midzy portami a/b: 1 - włczona (domylnie), 0 - wyłczona. Rejestr ten moe by modyfikowany w trybie dostpu uytkownika. Uwaga: Jeli ta usługa jest włczona, parkowanie połczenia moliwe jest jedynie sekwencj R/FLASH *79#. Niedostpne s sekwencje typu R/FLASH *79*1234# (z podaniem własnego identyfikatora id) jak w przypadku tradycyjnej usługi przenonoci terminala Przenono terminala (TP) Opis poniszy ma zastosowanie gdy wyłczona jest usługa transferu połczenia midzy portami analogowymi opisana w rozdziale Usługa pozwala uytkownikowi zawiesi połczenie i podj je na nowo na tym samym terminalu lub po podłczeniu terminala do innego gniazda na tej samej linii. Gdy połczenie jest zawieszone sie utrzymuje połczenie ze zdalnym uytkownikiem (po kanale B), po to, aby móc zestawi je ponownie póniej. Usługa TP (przenono terminala) uywana jest w NT1Plus do przekazywania aktywnych połcze z jednego portu a/b do innego lub do innego urzdzenia ISDN na tej samej linii. Aby przekaza aktywne połczenie z jednego portu a/b do drugiego portu a/b, uytkownik parkuje połczenie naciskajc: R/FLASH * 79 # Po odłoeniu słuchawki uytkownik moe odparkowa połczenie z drugiego portu a/b (lub tego samego portu a/b) za pomoc wprowadzonej po podniesieniu słuchawki sekwencji: * 79 # W przypadku przekazywania połczenia z portu a/b do telefonu ISDN w celu zaparkowania połczenia odebranego na porcie a/b naley uy sekwencji: R/FLASH * 79 * N # gdzie N to dowolna cyfra lub liczba dwucyfrowa (np. 1 lub 32, itp.) 18

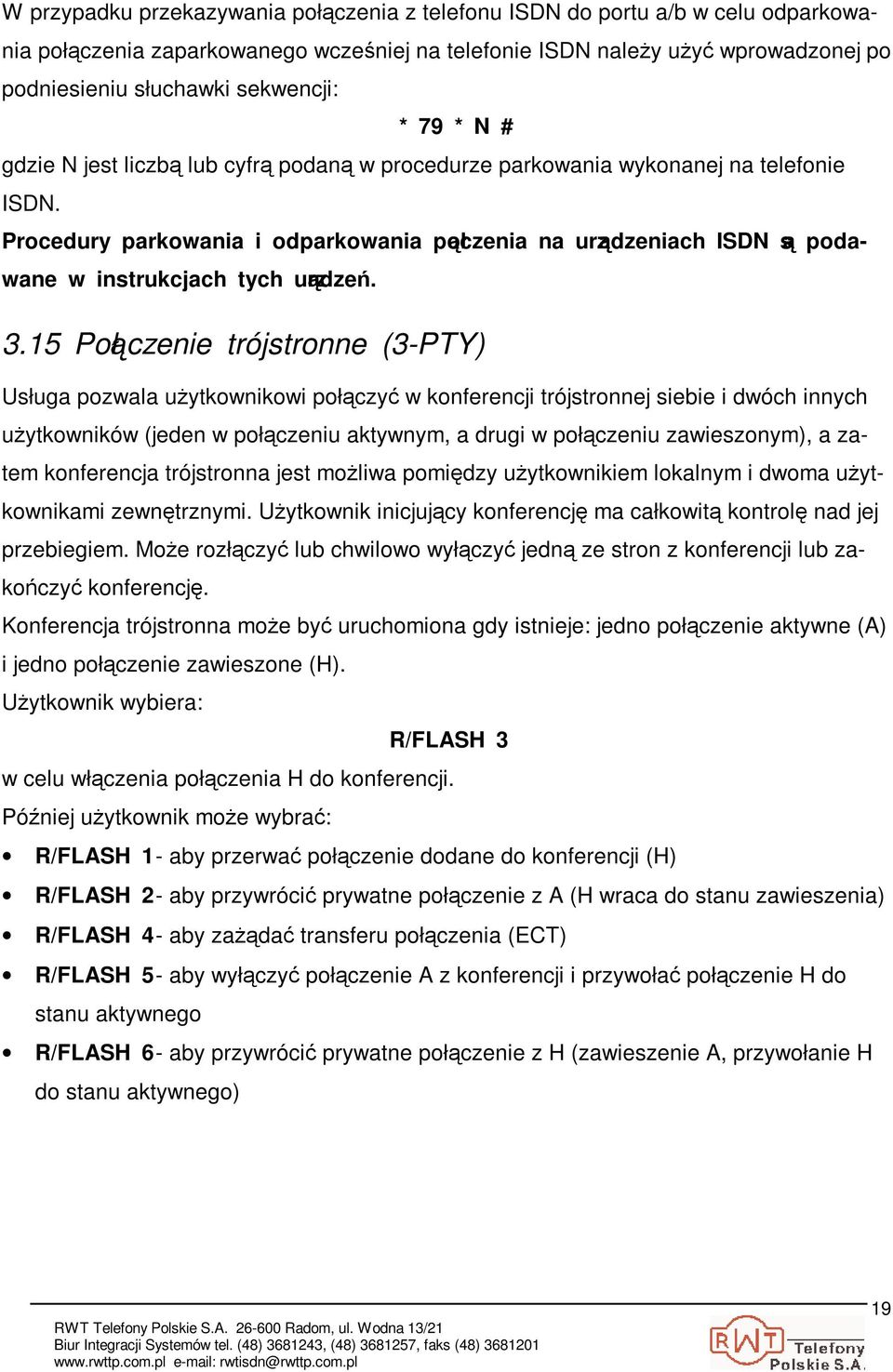

19 W przypadku przekazywania połczenia z telefonu ISDN do portu a/b w celu odparkowania połczenia zaparkowanego wczeniej na telefonie ISDN naley uy wprowadzonej po podniesieniu słuchawki sekwencji: * 79 * N # gdzie N jest liczb lub cyfr podan w procedurze parkowania wykonanej na telefonie ISDN. Procedury parkowania i odparkowania połczenia na urzdzeniach ISDN s podawane w instrukcjach tych urzdze Połczenie trójstronne (3-PTY) Usługa pozwala uytkownikowi połczy w konferencji trójstronnej siebie i dwóch innych uytkowników (jeden w połczeniu aktywnym, a drugi w połczeniu zawieszonym), a zatem konferencja trójstronna jest moliwa pomidzy uytkownikiem lokalnym i dwoma uytkownikami zewntrznymi. Uytkownik inicjujcy konferencj ma całkowit kontrol nad jej przebiegiem. Moe rozłczy lub chwilowo wyłczy jedn ze stron z konferencji lub zakoczy konferencj. Konferencja trójstronna moe by uruchomiona gdy istnieje: jedno połczenie aktywne (A) i jedno połczenie zawieszone (H). Uytkownik wybiera: R/FLASH 3 w celu włczenia połczenia H do konferencji. Póniej uytkownik moe wybra: R/FLASH 1 - aby przerwa połczenie dodane do konferencji (H) R/FLASH 2 - aby przywróci prywatne połczenie z A (H wraca do stanu zawieszenia) R/FLASH 4 - aby zada transferu połczenia (ECT) R/FLASH 5 - aby wyłczy połczenie A z konferencji i przywoła połczenie H do stanu aktywnego R/FLASH 6 - aby przywróci prywatne połczenie z H (zawieszenie A, przywołanie H do stanu aktywnego) 19

20 3.16 Zamknita grupa uytkowników (CUG) Usługa pozwala uytkownikowi by członkiem jednej lub wicej grup uytkowników. Kiedy członkostwo zostanie ustanowione sie, wykorzystujc specjalny dostp, sprawdza połczenia pochodzce od uytkownika i przez uytkownika odbierane. Członkowie tej samej CUG s zazwyczaj uprawnieni do komunikowania si midzy sob, ale połczenia opuszczajce grup lub przychodzce do grupy s zwykle zabronione. Pomimo to, członek CUG moe otrzyma prawa do wykonywania oraz odbierania połcze poza grup. Dodatkowe ograniczenia mog zosta nałoone na członków grupy, aby uniemoliwi im wykonywanie lub odbieranie połcze wewntrz grupy. Usługa CUG jest dostpna po wczeniejszym uzgodnieniu z operatorem sieci telekomunikacyjnej. Jako opcj, uytkownik moe zapisa si do, traktowanej preferencyjnie, zamknitej grupy uytkowników. W tym przypadku połczenia wychodzce bd domylnie traktowane, jako połczenia grupy i nie trzeba adnych dodatkowych działa ze strony uytkownika, aby wykonywa połczenia w grupie. Jeli adna preferencyjna grupa nie została subskrybowana to uytkownik musi wskaza indeks grupy, gdy wykonuje połczenie w grupie. W NT1Plus uytkownik nalecy do preferencyjnej grupy CUG wykonuje połczenia na zewntrz grupy wybierajc: * 01 # przed numerem wywoływanym. Połczenia wewntrz grupy nie wymagaj adnego prefiksu. Uytkownik bez preferencyjnej grupy CUG potrzebuje indeksu grupy CUG (np. 1234) w celu wykonania połczenia w grupie. Wtedy naley wybra: 01 * 1234 # przed numerem wywoływanym. Połczenia realizowane poza grup nie wymagaj adnego prefiksu Informacja o opłatach (AOC) Usługa pozwala uytkownikowi na odbieranie informacji o opłatach zwizanych z wykonywanymi połczeniami. Usługa dodatkowa AOC jest zazwyczaj aktywowana w podstawowym pakiecie usług, tj. uytkownik odbiera informacje przy kadym telefonie. Usługa AOC aktualnie posiada trzy odmiany: 20

21 AOC-S, dostarcza informacji o czstotliwoci zaliczania na pocztku połczenia i gdy czstotliwo ta zmieni si w czasie połczenia AOC-D, usługa dostarcza informacji o opłatach w czasie aktywnego połczenia AOC-E, usługa dostarcza informacji o opłatach po zakoczeniu połczenia. Operator moe wybra: czy informacje o opłatach dostarcza w jednostkach taryfikacyjnych, czy te, jako nalen kwot pienidzy. NT1Plus pozwala przetwarza odebrane informacje o opłatach oraz generowa impulsy taryfikacyjne na porcie a/b, który zestawia połczenie. Generowanie impulsów taryfikacyjnych dostpne jest dla jednego i drugiego portu przez ustawienie odpowiedniego parametru konfiguracyjnego (rejestr N9, pozycja 3) na warto 1. Dodatkowo, gdy informacja o opłatach dostarczana jest jako kwota pienina, parametr konfiguracyjny 08 dostpny w trybie konfiguracji operatora zawiera kwot równowan zaliczanym impulsom taryfikacyjnym. Rejestr ten zawiera 4 znaczce cyfry i dodatkowe cyfry okrelajce ilo miejsc po przecinku. Na przykład, jeli kwota 6.05 jednostki lokalnej waluty odpowiada impulsom taryfikacyjnym, to rejestr zostanie zaprogramowany jako lub Uwaga! Impulsy taryfikacyjne mog niekorzystnie wpływa na prac modemów i faksów analogowych. 21

22 3.18 Przekierowania (CF) Rozdział odnosi si do usługi przekierowa uywajcej protokołu funkcyjnego ETSI okre- lonego w normie ETSI Usługi uywane s w celu przekierowania połcze przychodzcych na inny numer. Udostpniane s trzy typy usługi: przekierowanie natychmiastowe (CFU) - wszystkie połczenia przychodzce s przekierowywane przekierowanie w przypadku zajtoci (CFB) - połczenie zostaje przekierowane, gdy wywoływana strona jest zajta przekierowanie przy braku odpowiedzi (CFNR) - połczenia s przekierowywane, jeli strona wywoływana nie odpowiada przez okrelony czas. Jeli uytkownik korzysta z usługi MSN to przekierowania mog by aktywowane dla kadego numeru oddzielnie. Ta właciwo moe nie zawsze by dostpna, tzn. moe wymaga zamówienia usługi przez danego uytkownika lub moe nie by udostpniana przez operatora. Dodatkowo, mona przypisa usług do rónych typów wywoła, np: audio 3.1 khz, mowa, telefon 3.1 khz, nieograniczone dane, itp. Ta właciwo moe nie by dostpna w pakiecie podstawowym, ale uytkownik moe zada przekierowania połcze dla wszystkich typów wywoła. Dla usług CF dostpne s procedury aktywacji, deaktywacji i sprawdzenia aktywnoci. Protokół funkcjonalny przekierowania (CF) pozwala uytkownikowi zada aktywacji, deaktywacji usługi oraz sprawdzi stan usługi. Numer uytkownika obsługiwanego moe by: ustawiony tylko na pierwszy numer MSN, przypisany do portu wystawiajcego danie uywajc krótkiej sekwencji wyranie zawarty w długiej sekwencji Jeli pierwszy numer MSN nie jest przypisany do danego portu i zostanie uyta sekwencja krótka, to danie zostanie zastosowane do wszystkich numerów. Ponisza tabela zawiera sekwencje aktywacji deaktywacji i sprawdzenia aktywnoci usług CF: 22

23 usługa procedura krótka sekwencja długa sekwencja przekierowanie aktywacja *21*<numer># *21*<obsł>*<numer># bezwarunkowe deaktywacja #21# #21*<obsł># CFU sprawdzenie *#21# *#21<obsł># przekierowanie aktywacja *67*<numer># *67*<obsł>*<numer># gdy zajty deaktywacja #67# #67*<obsł># CFB sprawdzenie *#67# *#67<obsł># przekierowanie aktywacja *61*<numer># *61*<obsł>*<numer># po czasie deaktywacja #61# #61*<obsł># CFNR sprawdzenie *#61# *#61<obsł># <obsł> - numer uytkownika obsługiwanego <numer> - numer docelowy przekierowania Informacja o wyniku tych da jest udostpniana w postaci wiadomoci głosowej. Przy sprawdzaniu, uytkownik otrzymuje informacj o stanie usługi oraz jeli usługa jest aktywna o numerach abonenta obsługiwanego i docelowego. NT1Plus uwzgldnia równie obsług przekierowa uywajc procedur stimulus (klawiaturowe). Parametr 07 pozycja 1, pozwala wybra pomidzy protokołem funkcjonalnym i klawiaturowym. W tym przypadku, gdy sekwencje aktywacji, deaktywacji i sprawdzenia (tj. z kodami 21, 67 i 61) s zapisane w sieci jako sekwencje protokołu klawiaturowego, nie potrzeba adnego specjalnego działania za strony NT1Plus. Informacje o wynikach da s zazwyczaj udostpniane przez sie uywajc zapowiedzi słownej lub tonów potwierdzenia Oddzwanianie w przypadku zajtoci (CCBS) Dodatkowa usługa CCBS umoliwia uytkownikowi A dzwonicemu do uytkownika B (gdy jest on zajty) automatyczne zestawienie połczenia w chwili gdy uytkownik B bdzie wolny. Usługa moe by wywoływana wybraniem cyfry 5 z telefonu DTMF w sytuacji gdy po odebraniu sygnału zajtoci abonenta po ok. 3 sekundach NT1Plus generuje odpowiedni wiadomo głosow. 23

24 Ze wzgldu na ewentualne niezgodnoci protokołów, CCBS moe by wywoływana równie przez nacinicie przycisku R i sekwencji *37#. W oparciu o odpowied sieci NT1Plus informuje uytkownika o wyniku dania usługi. Oddzwanianie w przypadku zajtoci charakteryzuje si specjalnym sygnałem dzwonka: 300ms ON, 300ms OFF, 300ms ON, 300ms OFF, 400ms ON, 2400ms OFF Uytkownik moe anulowa oddzwanianie przez podniesienie słuchawki i wybranie #37# lub sprawdzi stan usługi przez podniesienie słuchawki i wybranie *#37# Jawny transfer połczenia (ECT) Usługa pozwala uytkownikowi z dwoma połczeniami (jedno aktywne z A i jedno zawieszone z B) zada od sieci, by uytkownicy A i B zostali połczeni. Jeli danie zakoczy si sukcesem, uytkownik dajcy bdzie rozłczony, gdy uytkownicy A i B zostan połczeni. W NT1Plus, ECT jest wywoływany przez wcinicie R/FLASH 4, gdy połczenie jest aktywne, a inne połczenie jest zawieszone (to samo ma miejsce gdy aktywna jest usługa 3-PTY) Usługi wewntrzne Kolejne usługi nie s usługami dodatkowymi dostarczanymi przez sie, ale s usługami lokalnymi oferowanymi przez NT1Plus Połczenie wewntrzne midzy portami analogowymi Wykonanie wewntrznego połczenia oznacza połczenie pierwszego portu a/b z drugim portem a/b bez uycia kanałów B (bez wykorzystania centrali miejskiej). W stanie wolnym wybranie specjalnej sekwencji *2# na jednym z portów a/b spowoduje dzwonienie telefonu na drugim porcie a/b. Jeli słuchawka dzwonicego aparatu zostanie podniesiona dojdzie do połczenia i porty a/b wejd w stan komunikacji. Do włczenia/wyłczenia usługi został uyty rejestr 37: 1 - usługa włczona (domylnie), 0 - usługa wyłczona. Rejestr ten moe by modyfikowany przez uytkownika. Połczenie wewntrzne moe by wykonane tylko jeli urzdzenie jest w stanie wolnym (brak aktywnych lub oczekujcych połcze na obydwu portach). Sekwencja wywołania wewntrznego to: * 2 # 24

25 Jeli odpowiadajcy port a/b jest zajty lub NT jest w stanie zasilania awaryjnego, dzwonicy uytkownik otrzyma ton przepełnienia (nieosigalnoci) do czasu odłoenia słuchawki. Jeli odpowiadajcy port a/b jest wolny, aparat do niego dołczony zacznie dzwoni w charakterystyczny sposób (0,6 on 0,2 off 0,2 on 0,2 off 0,2 on 4 off), a wywołujcy uytkownik otrzyma ton zgłoszenia (1 on 4 off). W tej sytuacji (Oczekiwanie na odpowied na wewntrzne wywołanie), obydwa porty a/b s zajte i ewentualne wywołania przychodzce zostan odrzucone (z przyczyn #17 user busy), a NT uruchomi timer limitu czasu odpowiedzi (warto timera to 60 sek.) Stan oczekiwania na odpowied na wewntrzne wywołanie W stanie oczekiwania na odpowied na wewntrzne wywołanie moliwe s nastpujce sytuacje: - na odpowiadajcym porcie a/b uytkownik podnosi słuchawk telefonu: NT łczy kanał audio i połczenie wewntrzne zostaje aktywowane; - na wywołujcym porcie a/b uytkownik odkłada słuchawk telefonu i sygnał dzwonienia na drugim porcie ustaje; - upływa limit czasu braku odpowiedzi (60 sekund): wywołujcy port a/b odbiera ton przepełnienia do czasu odłoenia słuchawki przez uytkownika, a sygnał dzwonienia na drugim porcie ustaje; - NT odbiera przychodzce wywołanie: obydwa porty a/b odrzucaj wywołanie wysyłajc wiadomo sygnalizacyjn Release Complete z przyczyn user Busy ; - NT przechodzi do stanu zasilania awaryjnego: wywołujcy port a/b otrzymuje ton przepełnienia do czasu odłoenia słuchawki przez uytkownika, a sygnał dzwonienia na drugim porcie a/b ustaje Stan aktywnego połczenia wewntrznego W stanie aktywnego połczenia wewntrznego moliwe s nastpujce sytuacje: - na którymkolwiek z portów a/b uytkownik odkłada słuchawk telefonu: NT rozłcza kanał audio i wysyła do drugiego portu a/b ton przepełnienia do czasu odłoenia słuchawki przez uytkownika; 25

26 - NT przechodzi do stanu zasilania awaryjnego: port a1/b1 odbiera ton przepełnienia do czasu odłoenia słuchawki przez uytkownika, a port a2/b2 staje si nieaktywny; - którykolwiek z portów a/b odbiera R/FLASH od uytkownika: w tym stanie przycisk R/FLASH jest zawsze ignorowany, a połczenie wewntrzne pozostaje aktywne; - NT odbiera wywołanie przychodzce: zgodny z wywołaniem port a/b odbiera ton połczenia oczekujcego (Stan wewntrznego połczenia oczekujcego) Stan wewntrznego połczenia oczekujcego W stanie wewntrznego połczenia oczekujcego moliwe s nastpujce sytuacje: - na którymkolwiek ze zgodnych z wywołaniem portów uytkownik odkłada słuchawk telefonu: NT rozłcza kanał audio i wysyła do drugiego portu ton przepełnienia do czasu odło- enia słuchawki przez uytkownika. Telefon na rozłczajcym porcie zaczyna dzwoni; - na niezgodnym z wywołaniem porcie a/b uytkownik odkłada słuchawk telefonu: NT rozłcza kanał audio i wysyła ton przepełnienia do drugiego portu a/b do czasu odłoenia słuchawki przez uytkownika. Gdy na zgodnym z wywołaniem porcie a/b uytkownik odło- y słuchawk, telefon na tym porcie zacznie dzwoni; - którykolwiek ze zgodnych z wywołaniem portów a/b otrzymuje sekwencj R/FLASH 1: NT rozłcza kanał audio i wysyła ton przepełnienia do drugiego portu a/b do czasu odło- enia słuchawki przez uytkownika. Port, na którym wybrano R/FLASH 1 odbiera wywołanie przychodzce; - którykolwiek z portów a/b odbiera inn sekwencj z R/FLASH (np. R/FLASH 2): w tym stanie inne sekwencje z R/FLASH s ignorowane, a połczenie wewntrzne jest kontynuowane; - niezgodny z wywołaniem port a/b otrzymuje sekwencj R/FLASH 1 od uytkownika: w tym przypadku sekwencja R/FLASH 1 jest zawsze ignorowana, a połczenie wewntrzne jest kontynuowane; - NT przechodzi do stanu zasilania awaryjnego: port a1/b1 otrzymuje ton przepełnienia do czasu odłoenia słuchawki przez uytkownika, a port a2/b2 staje si nieaktywny. 26

27 Opónione rozłczanie Usługa pozwala uytkownikowi z aktywnym połczeniem przychodzcym odłoy słuchawk i podj ponownie rozmow z innego telefonu dołczonego do tego samego portu a/b. NT1Plus odkłada rozłczenie połczenia przychodzcego na 90 sekund od momentu odłoenia słuchawki. Dziki temu uytkownik ma moliwo przeniesienia telefonu do innego gniazda lub podjcia rozmowy z innego telefonu Róne sygnały dzwonienia Usługa pozwala uytkownikowi odbiera róne sygnały dzwonienia dla połcze przychodzcych w oparciu o wywoływany numer MSN. Dla poszczególnych portów uytkownik kojarzy okrelone rodzaje dzwonków z kadym z trzech dostpnych numerów MSN. List uywanych wzorców dzwonienia zawiera ponisza tabela: Indeks Wzór ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Informacja o opłatach za ostatnie połczenie Uytkownik moe pobra informacje o opłatach dla ostatniego (wychodzcego) połczenia przez podniesienie słuchawki po zakoczeniu połczenia i wybranie *41#. Informacja o opłatach za dane połczenie zostanie podana w formie wiadomoci głosowej. Jeli uytkownik z aktywnym połczeniem wychodzcym wykona drugie połczenie uywajc usługi HOLD, zostan podane sumaryczne opłaty dla obydwu połcze Połczenia typu gorca linia Usługa pozwala uytkownikowi wykonywa połczenia do wybranego numeru bez jego wybierania z klawiatury telefonu. Jeli uytkownik podniesie słuchawk, ale nie wybierze adnej cyfry przez okrelony czas, NT1Plus automatycznie dzwoni pod wskazany numer. Usługa musi by udostpniona uywajc pozycji A w rejestrze 9N. 27

28 Rejestr 3N, który jest dostpny dla uytkownika, zawiera wymagane parametry konfiguracyjne usługi dla kadego portu. Pierwsze dwie pozycje s ustawione na 0 w celu wyłczenia usługi gorcej linii. Cyfry mog by z przedziału od 01 do 30 - oznaczaj czas w sekundach. Nastpne cyfry uyte s do zapisania numeru docelowego. Uytkownik moe programowa numer docelowy 1 przez podniesienie słuchawki i wybranie: * 53 * # gdzie oznacza nowy numer docelowy. Sprawdzenie aktualnej wartoci tego numeru jest moliwe przez wybranie: * # 53 # Uytkownik moe deaktywowa usług przez wybranie: # 53 # Uwaga! Wybrany czas opónienia nie moe kolidowa z czasem timera T302. Czas tego timera mieci si w zakresie 10 do 15 sekund i jest uywany do rozłczania połcze zestawianych przez lokalnego uytkownika, gdy nie ma wystarczajcej informacji wybierania Przechwytywanie połcze Jeli telefon dzwoni na jednym porcie a/b, uytkownik moe przej to połczenie ze swojego telefonu dołczonego do innego portu a/b. Aby przechwyci połczenie, gdy dzwoni telefon na innym porcie, uytkownik podnosi słuchawk i wybiera: * 82 # 4 Zasady konfiguracji 4.1 Informacje ogólne o trybach konfiguracji Procedury konfiguracji lokalnej i zdalnej s dostarczane w celu dostpu i modyfikacji ustawie konfiguracyjnych oraz diagnostyki rejestrów i pobierania oprogramowania. Ogólnie mówic, parametry konfiguracji s podzielone na dwie kategorie: parametry globalne majce wpływ na działanie całego NT1Plus parametry portu odnoszce si tylko do działania pojedynczego portu. 1 Warto timera FDC (fixed destination calls) usługi gorca linia moe by modyfikowana tylko w trybie konfiguracji. 28

29 Aby uchroni uytkownika przed niepodan zmian wanych parametrów, dostpne s dwa tryby konfiguracji: tryb konfiguracji uytkownika, który pozwala modyfikowa parametry nie majce krytycznego znaczenia dla działania urzdzenia tryb konfiguracji operatora, który pozwala całkowicie kontrolowa wszystkie parametry urzdzenia 4.2 Procedury konfiguracji tonowej W celu wprowadzenia trybu konfiguracji uytkownika naley: dołczy telefon DTMF do jednego portu a/b rozłczy wszystkie istniejce połczenia telefoniczne podnie słuchawk telefonu DTMF wybra komend dostpu Komenda dostpu Komenda dostpu wprowadza urzdzenie w tryb konfiguracji. Jednorazowe wejcie w tryb konfiguracji za pomoc komendy dostpu umoliwia zaprogramowanie dowolnej iloci parametrów bez koniecznoci powtarzania tej komendy. Wyjcie z trybu konfiguracji odbywa si przez odłoenie słuchawki telefonu. Sekwencja komendy dostpu jest nastpujca: # * # # * # W czasie wprowadzania komendy naley zachowa przerwy krótsze ni 1 sek. midzy kolejnymi znakami. Efektem poprawnego wprowadzenia komendy dostpu powinien by sygnał tonowy odpowiadajcy nastpujcemu wzorcowi: TT...TT...TT...TT..., itd. W razie niepowodzenia naley powtórzy komend dostpu uywajc przycisku powtórnego wybierania w telefonie (REDIAL). Po poprawnym wprowadzeniu komendy dostpu NT1Plus wchodzi w tryb konfiguracji uytkownika, w którym zmieniane mog by jedynie parametry oznaczone liter U w drugiej kolumnie tabeli (rozdziały 4.4 i 4.5) zawierajcych sekwencje programowania Struktura komend Kada komenda okrela indeks parametru. Niektóre parametry mog by odczytane i zmienione. Inne mog by odczytane bez moliwoci modyfikacji. 29

30 Uywane s nastpujce komendy: komendy modyfikujce, uywane do konfiguracji parametrów komendy odczytu, uywane do odczytywania aktualnych wartoci parametrów komendy kasowania, uywane do przywracania wartoci fabrycznych Komendy modyfikujce maj nastpujc struktur: 30 * <indeks> * <warto> # Komendy odczytu i kasowania maj nastpujc struktur: Wprowadzanie komend * <indeks> # Gdy NT1Plus wejdzie w tryb konfiguracji urzdzenie emituje słyszalny ton opisany w punkcie Po wybraniu znaku * NT1Plus przestaje generowa ton i informuje uytkownika wiadomoci: wprowad indeks parametru Uytkownik wprowadza dwucyfrowy kod reprezentujcy indeks parametru i zakacza znakiem * dla komend modyfikujcych lub znakiem # dla komend odczytu. Tylko ostatnie dwie wprowadzone cyfry s uwzgldniane, w przypadku błdu uytkownik po prostu powtarza ostatnie dwie cyfry i wybiera * lub #. Jeli wprowadzony indeks jest nieprawidłowy pojawia si wiadomo: błdny wpis wystpujca po słyszalnym tonie oznaczajcym stan gotowoci. Jeli wprowadzony indeks jest prawidłowy to uytkownik otrzymuje wiadomo: dla komendy modyfikujcej lub: dla komendy odczytu. 4.3 Opis parametrów konfiguracji wprowad warto parametru warto parametru <x> jest <y> NT1Plus ma parametry konfiguracji uytkownika zapisane w pamici stałej. Niektóre parametry takie jak: tryb pracy, konfiguracja dostpu, numery zdalnej konfiguracji, itd. s parametrami globalnymi, odnoszcymi si do całego systemu. Inne parametry takie jak: przypisanie numerów, profil portu, udostpnienie funkcji połczenia oczekujcego, generowanie impulsów taryfikacyjnych, ustawienie poziomów sygnału dzwonienia, itd. s charakterystyczne dla kadego poru a/b.

31 Parametry oznaczone liter O w drugiej kolumnie poniszych tabeli s dostpne tylko w trybie konfiguracji operatora. 4.4 Parametry globalne rejestr uytkownik/ operator domylnie przypisania TEI *02*XX# O XX = 0-63 stałe TEI (punkt-do-punkt) XX = 64 automatyczne TEI (punkt-do- XX=64 wielopunkt) tryb pracy line doubler *04*X# O X = 0 linia S dostpna 0 X = 1 linia S niedostpna (line doubler) zarzdzanie wywołaniami przychodzcymi X = 0 rozsiewanie *05*X# U X = 1 naprzemiennie 0 X = 2 preferowany a1/b1 X = 3 preferowany a2/b2 tryb wsparcia usług dodatkowych: X = 0 CFx stimulus, X = 1 CFx funkcjonalny *07*XYZW# O Y = 1 HOLD&3PTY zgodnie z ETSI (stały) Z = 1 do numeru jest dodawane 0 gdy numer jest typu krajowego. Jest to uywane do usługi XYZW = 1111 CLI i innych. W = 0 ECT stimulus, W = 1 ECT funkcjonalny Koszt jednostki taryfikacyjnej. Cztery cyfry, po *08*XXXXX# U których nastpuje dodatkowa cyfra okrelajca ilo miejsc po przecinku. Połczenie wewntrzne midzy portami analo- *37*X# U gowymi. 1 X = 0 wyłczone, X = 1 włczone 31
