1 w BIŁGO RAJU!"#$% #$ $ #$!&'&(!"# Opracował mgr in. Artur Kłosek

2

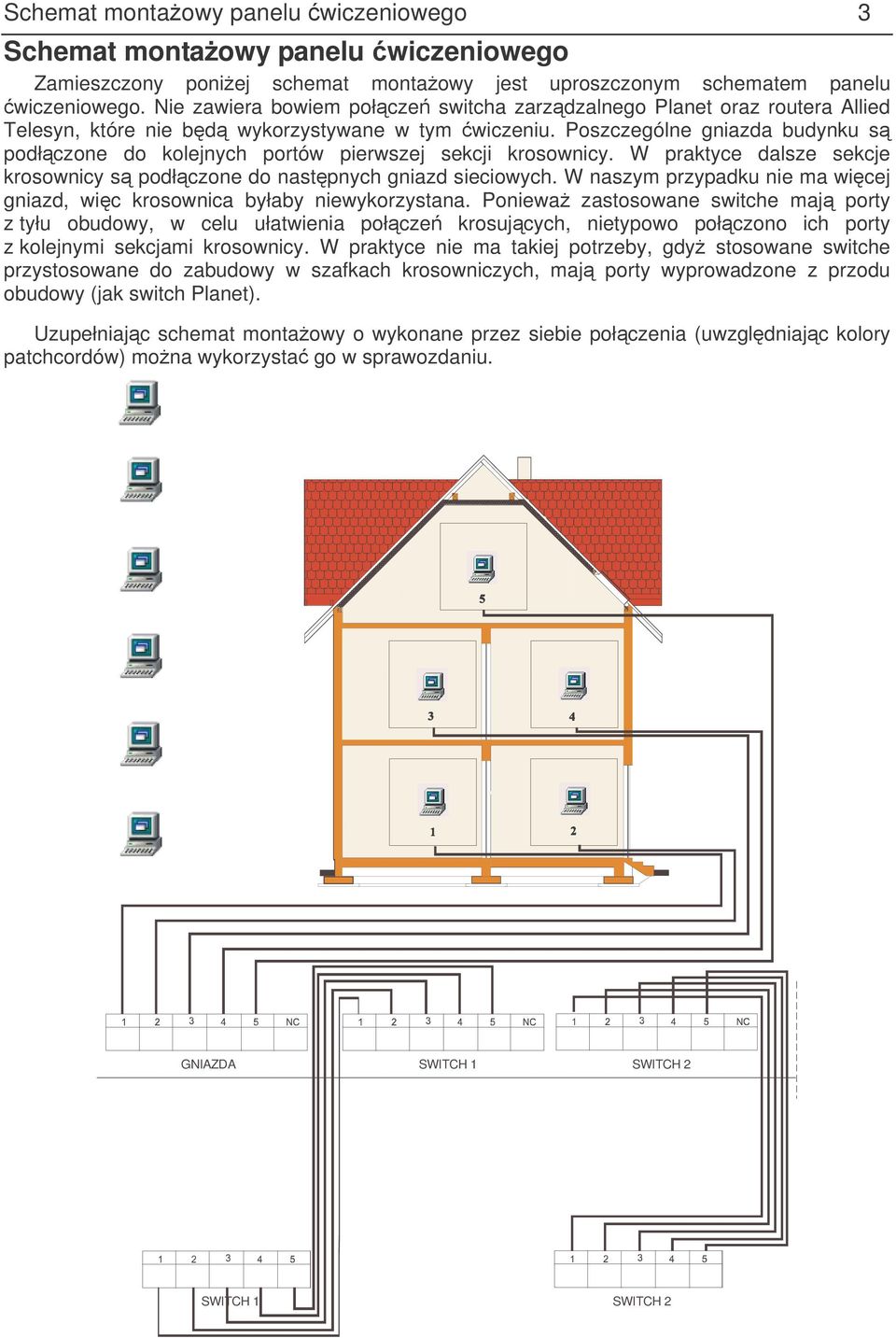

3 Schemat montaowy panelu wiczeniowego 3 Schemat montaowy panelu wiczeniowego Zamieszczony poniej schemat montaowy jest uproszczonym schematem panelu wiczeniowego. Nie zawiera bowiem połcze switcha zarzdzalnego Planet oraz routera Allied Telesyn, które nie bd wykorzystywane w tym wiczeniu. Poszczególne gniazda budynku s podłczone do kolejnych portów pierwszej sekcji krosownicy. W praktyce dalsze sekcje krosownicy s podłczone do nastpnych gniazd sieciowych. W naszym przypadku nie ma wicej gniazd, wic krosownica byłaby niewykorzystana. Poniewa zastosowane switche maj porty z tyłu obudowy, w celu ułatwienia połcze krosujcych, nietypowo połczono ich porty z kolejnymi sekcjami krosownicy. W praktyce nie ma takiej potrzeby, gdy stosowane switche przystosowane do zabudowy w szafkach krosowniczych, maj porty wyprowadzone z przodu obudowy (jak switch Planet). Uzupełniajc schemat montaowy o wykonane przez siebie połczenia (uwzgldniajc kolory patchcordów) mona wykorzysta go w sprawozdaniu. GNIAZDA SWITCH 1 SWITCH 2 SWITCH 1 SWITCH 2

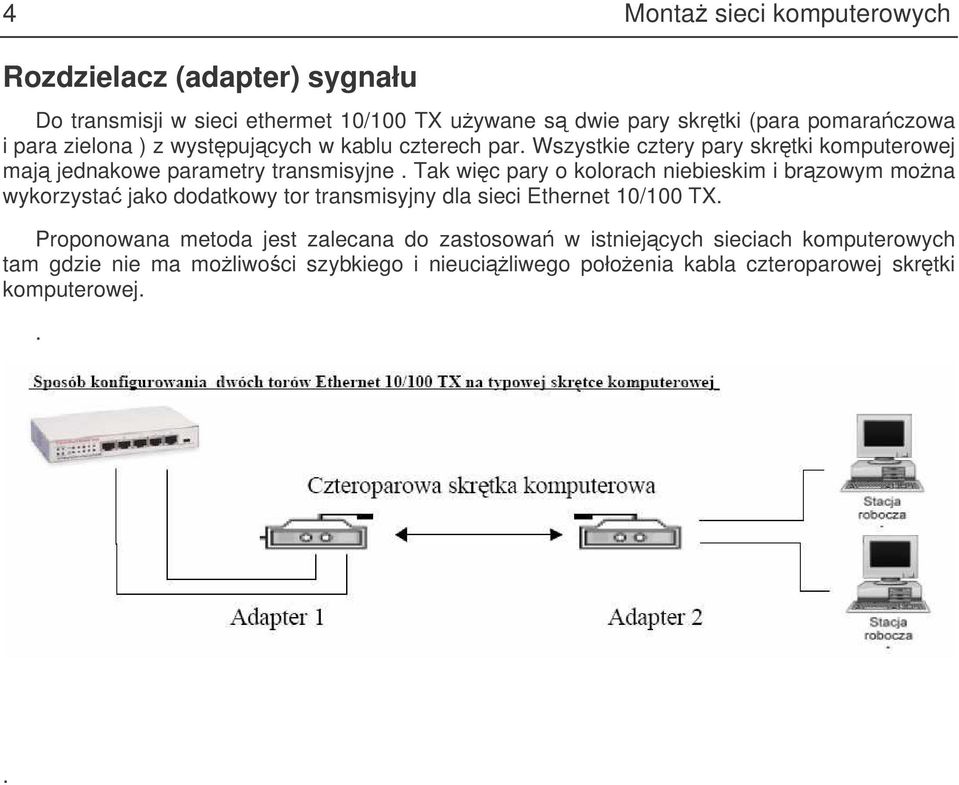

4 4 Monta sieci komputerowych Rozdzielacz (adapter) sygnału Do transmisji w sieci ethermet 10/100 TX uywane s dwie pary skrtki (para pomaraczowa i para zielona ) z wystpujcych w kablu czterech par. Wszystkie cztery pary skrtki komputerowej maj jednakowe parametry transmisyjne. Tak wic pary o kolorach niebieskim i brzowym mona wykorzysta jako dodatkowy tor transmisyjny dla sieci Ethernet 10/100 TX. Proponowana metoda jest zalecana do zastosowa w istniejcych sieciach komputerowych tam gdzie nie ma moliwoci szybkiego i nieuciliwego połoenia kabla czteroparowej skrtki komputerowej...

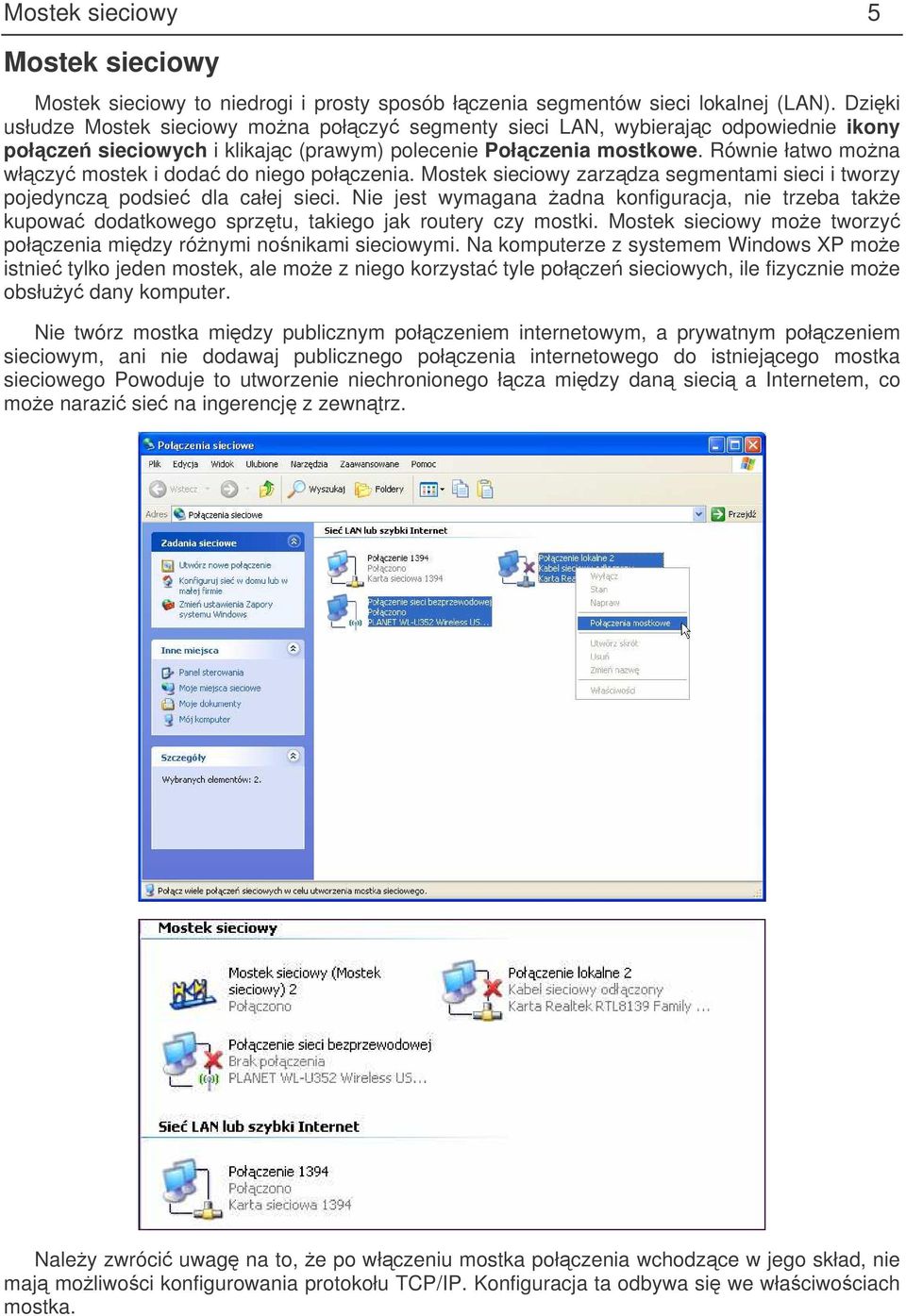

5 Mostek sieciowy 5 Mostek sieciowy Mostek sieciowy to niedrogi i prosty sposób łczenia segmentów sieci lokalnej (LAN). Dziki usłudze Mostek sieciowy mona połczy segmenty sieci LAN, wybierajc odpowiednie ikony połcze sieciowych i klikajc (prawym) polecenie Połczenia mostkowe. Równie łatwo mona włczy mostek i doda do niego połczenia. Mostek sieciowy zarzdza segmentami sieci i tworzy pojedyncz podsie dla całej sieci. Nie jest wymagana adna konfiguracja, nie trzeba take kupowa dodatkowego sprztu, takiego jak routery czy mostki. Mostek sieciowy moe tworzy połczenia midzy rónymi nonikami sieciowymi. Na komputerze z systemem Windows XP moe istnie tylko jeden mostek, ale moe z niego korzysta tyle połcze sieciowych, ile fizycznie moe obsłuy dany komputer. Nie twórz mostka midzy publicznym połczeniem internetowym, a prywatnym połczeniem sieciowym, ani nie dodawaj publicznego połczenia internetowego do istniejcego mostka sieciowego Powoduje to utworzenie niechronionego łcza midzy dan sieci a Internetem, co moe narazi sie na ingerencj z zewntrz. Naley zwróci uwag na to, e po włczeniu mostka połczenia wchodzce w jego skład, nie maj moliwoci konfigurowania protokołu TCP/IP. Konfiguracja ta odbywa si we właciwociach mostka.

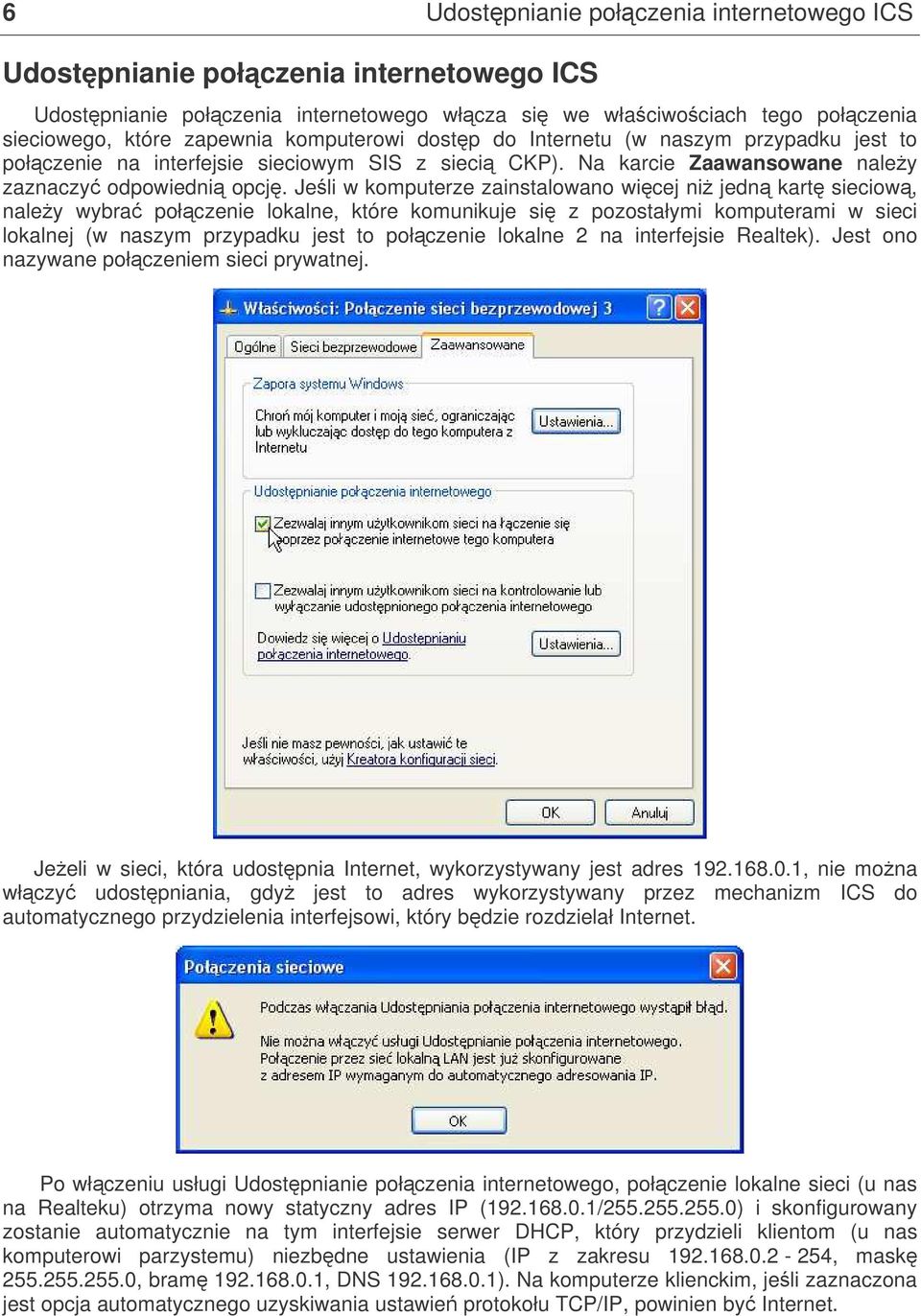

6 6 Udostpnianie połczenia internetowego ICS Udostpnianie połczenia internetowego ICS Udostpnianie połczenia internetowego włcza si we właciwociach tego połczenia sieciowego, które zapewnia komputerowi dostp do Internetu (w naszym przypadku jest to połczenie na interfejsie sieciowym SIS z sieci CKP). Na karcie Zaawansowane naley zaznaczy odpowiedni opcj. Jeli w komputerze zainstalowano wicej ni jedn kart sieciow, naley wybra połczenie lokalne, które komunikuje si z pozostałymi komputerami w sieci lokalnej (w naszym przypadku jest to połczenie lokalne 2 na interfejsie Realtek). Jest ono nazywane połczeniem sieci prywatnej. Jeeli w sieci, która udostpnia Internet, wykorzystywany jest adres , nie mona włczy udostpniania, gdy jest to adres wykorzystywany przez mechanizm ICS do automatycznego przydzielenia interfejsowi, który bdzie rozdzielał Internet. Po włczeniu usługi Udostpnianie połczenia internetowego, połczenie lokalne sieci (u nas na Realteku) otrzyma nowy statyczny adres IP ( / ) i skonfigurowany zostanie automatycznie na tym interfejsie serwer DHCP, który przydzieli klientom (u nas komputerowi parzystemu) niezbdne ustawienia (IP z zakresu , mask , bram , DNS ). Na komputerze klienckim, jeli zaznaczona jest opcja automatycznego uzyskiwania ustawie protokołu TCP/IP, powinien by Internet.

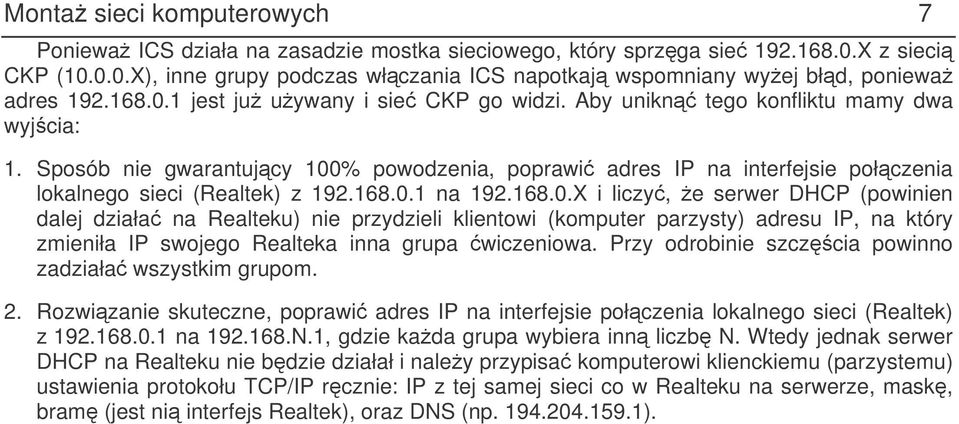

7 Monta sieci komputerowych 7 Poniewa ICS działa na zasadzie mostka sieciowego, który sprzga sie X z sieci CKP ( X), inne grupy podczas włczania ICS napotkaj wspomniany wyej błd, poniewa adres jest ju uywany i sie CKP go widzi. Aby unikn tego konfliktu mamy dwa wyjcia: 1. Sposób nie gwarantujcy 100% powodzenia, poprawi adres IP na interfejsie połczenia lokalnego sieci (Realtek) z na X i liczy, e serwer DHCP (powinien dalej działa na Realteku) nie przydzieli klientowi (komputer parzysty) adresu IP, na który zmieniła IP swojego Realteka inna grupa wiczeniowa. Przy odrobinie szczcia powinno zadziała wszystkim grupom. 2. Rozwizanie skuteczne, poprawi adres IP na interfejsie połczenia lokalnego sieci (Realtek) z na N.1, gdzie kada grupa wybiera inn liczb N. Wtedy jednak serwer DHCP na Realteku nie bdzie działał i naley przypisa komputerowi klienckiemu (parzystemu) ustawienia protokołu TCP/IP rcznie: IP z tej samej sieci co w Realteku na serwerze, mask, bram (jest ni interfejs Realtek), oraz DNS (np ).

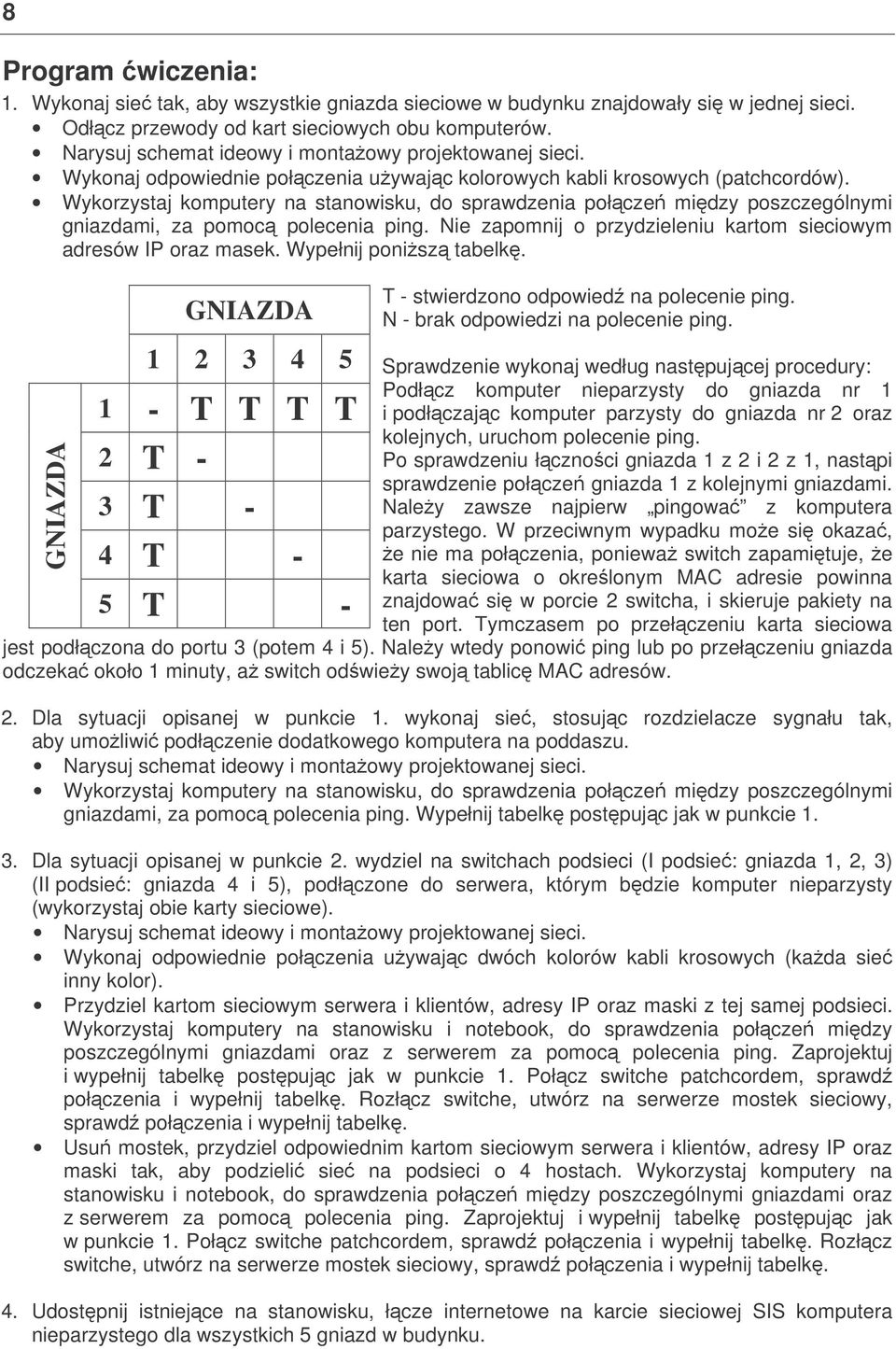

8 8 Program wiczenia: 1. Wykonaj sie tak, aby wszystkie gniazda sieciowe w budynku znajdowały si w jednej sieci. Odłcz przewody od kart sieciowych obu komputerów. Narysuj schemat ideowy i montaowy projektowanej sieci. Wykonaj odpowiednie połczenia uywajc kolorowych kabli krosowych (patchcordów). Wykorzystaj komputery na stanowisku, do sprawdzenia połcze midzy poszczególnymi gniazdami, za pomoc polecenia ping. Nie zapomnij o przydzieleniu kartom sieciowym adresów IP oraz masek. Wypełnij ponisz tabelk. GNIAZDA T - stwierdzono odpowied na polecenie ping. N - brak odpowiedzi na polecenie ping. Sprawdzenie wykonaj według nastpujcej procedury: Podłcz komputer nieparzysty do gniazda nr T T T T i podłczajc komputer parzysty do gniazda nr 2 oraz kolejnych, uruchom polecenie ping. 2 T - Po sprawdzeniu łcznoci gniazda 1 z 2 i 2 z 1, nastpi sprawdzenie połcze gniazda 1 z kolejnymi gniazdami. 3 T - Naley zawsze najpierw pingowa z komputera parzystego. W przeciwnym wypadku moe si okaza, 4 T - e nie ma połczenia, poniewa switch zapamituje, e karta sieciowa o okrelonym MAC adresie powinna 5 T - znajdowa si w porcie 2 switcha, i skieruje pakiety na ten port. Tymczasem po przełczeniu karta sieciowa jest podłczona do portu 3 (potem 4 i 5). Naley wtedy ponowi ping lub po przełczeniu gniazda odczeka około 1 minuty, a switch odwiey swoj tablic MAC adresów. GNIAZDA 2. Dla sytuacji opisanej w punkcie 1. wykonaj sie, stosujc rozdzielacze sygnału tak, aby umoliwi podłczenie dodatkowego komputera na poddaszu. Narysuj schemat ideowy i montaowy projektowanej sieci. Wykorzystaj komputery na stanowisku, do sprawdzenia połcze midzy poszczególnymi gniazdami, za pomoc polecenia ping. Wypełnij tabelk postpujc jak w punkcie Dla sytuacji opisanej w punkcie 2. wydziel na switchach podsieci (I podsie: gniazda 1, 2, 3) (II podsie: gniazda 4 i 5), podłczone do serwera, którym bdzie komputer nieparzysty (wykorzystaj obie karty sieciowe). Narysuj schemat ideowy i montaowy projektowanej sieci. Wykonaj odpowiednie połczenia uywajc dwóch kolorów kabli krosowych (kada sie inny kolor). Przydziel kartom sieciowym serwera i klientów, adresy IP oraz maski z tej samej podsieci. Wykorzystaj komputery na stanowisku i notebook, do sprawdzenia połcze midzy poszczególnymi gniazdami oraz z serwerem za pomoc polecenia ping. Zaprojektuj i wypełnij tabelk postpujc jak w punkcie 1. Połcz switche patchcordem, sprawd połczenia i wypełnij tabelk. Rozłcz switche, utwórz na serwerze mostek sieciowy, sprawd połczenia i wypełnij tabelk. Usu mostek, przydziel odpowiednim kartom sieciowym serwera i klientów, adresy IP oraz maski tak, aby podzieli sie na podsieci o 4 hostach. Wykorzystaj komputery na stanowisku i notebook, do sprawdzenia połcze midzy poszczególnymi gniazdami oraz z serwerem za pomoc polecenia ping. Zaprojektuj i wypełnij tabelk postpujc jak w punkcie 1. Połcz switche patchcordem, sprawd połczenia i wypełnij tabelk. Rozłcz switche, utwórz na serwerze mostek sieciowy, sprawd połczenia i wypełnij tabelk. 4. Udostpnij istniejce na stanowisku, łcze internetowe na karcie sieciowej SIS komputera nieparzystego dla wszystkich 5 gniazd w budynku.

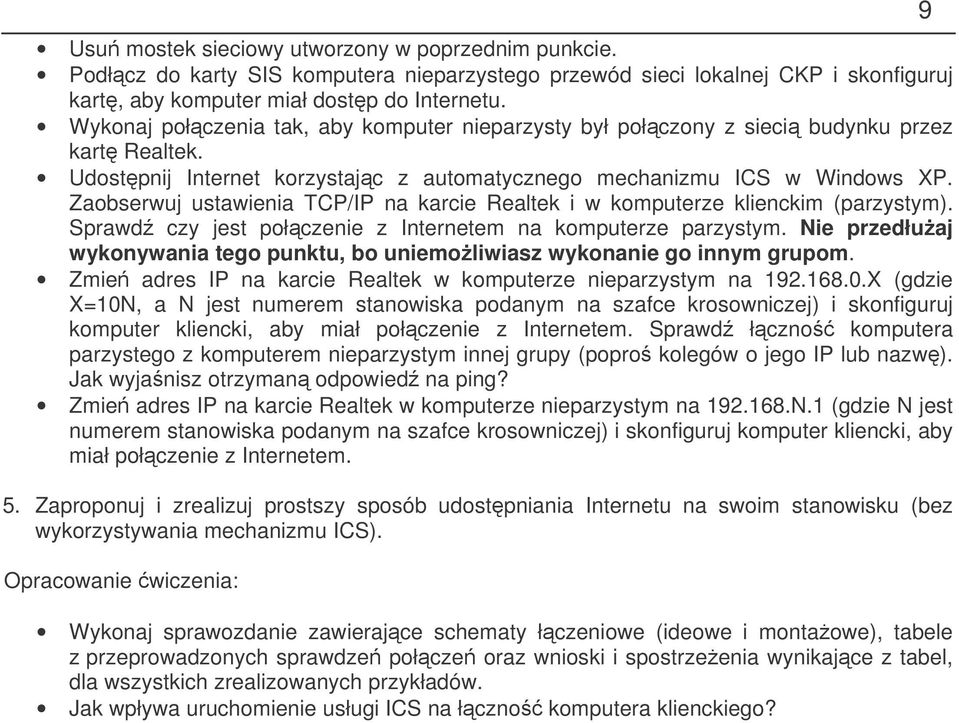

9 Usu mostek sieciowy utworzony w poprzednim punkcie. Podłcz do karty SIS komputera nieparzystego przewód sieci lokalnej CKP i skonfiguruj kart, aby komputer miał dostp do Internetu. Wykonaj połczenia tak, aby komputer nieparzysty był połczony z sieci budynku przez kart Realtek. Udostpnij Internet korzystajc z automatycznego mechanizmu ICS w Windows XP. Zaobserwuj ustawienia TCP/IP na karcie Realtek i w komputerze klienckim (parzystym). Sprawd czy jest połczenie z Internetem na komputerze parzystym. Nie przedłuaj wykonywania tego punktu, bo uniemoliwiasz wykonanie go innym grupom. Zmie adres IP na karcie Realtek w komputerze nieparzystym na X (gdzie X=10N, a N jest numerem stanowiska podanym na szafce krosowniczej) i skonfiguruj komputer kliencki, aby miał połczenie z Internetem. Sprawd łczno komputera parzystego z komputerem nieparzystym innej grupy (popro kolegów o jego IP lub nazw). Jak wyjanisz otrzyman odpowied na ping? Zmie adres IP na karcie Realtek w komputerze nieparzystym na N.1 (gdzie N jest numerem stanowiska podanym na szafce krosowniczej) i skonfiguruj komputer kliencki, aby miał połczenie z Internetem. 5. Zaproponuj i zrealizuj prostszy sposób udostpniania Internetu na swoim stanowisku (bez wykorzystywania mechanizmu ICS). Opracowanie wiczenia: Wykonaj sprawozdanie zawierajce schematy łczeniowe (ideowe i montaowe), tabele z przeprowadzonych sprawdze połcze oraz wnioski i spostrzeenia wynikajce z tabel, dla wszystkich zrealizowanych przykładów. Jak wpływa uruchomienie usługi ICS na łczno komputera klienckiego? 9
