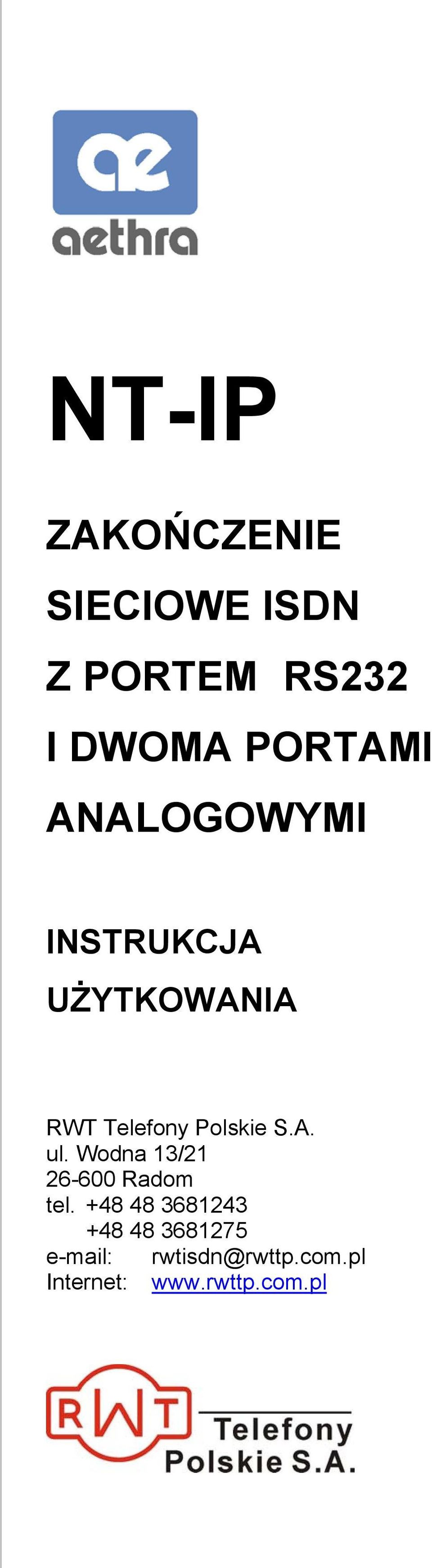

1 NT-IP ZAKOŃCZENIE SIECIOWE ISDN Z PORTEM RS232 I DWOMA PORTAMI ANALOGOWYMI INSTRUKCJA UŻYTKOWANIA RWT Telefony Polskie S.A. ul. Wodna 13/ Radom tel rwtisdn@rwttp.com.pl Internet:

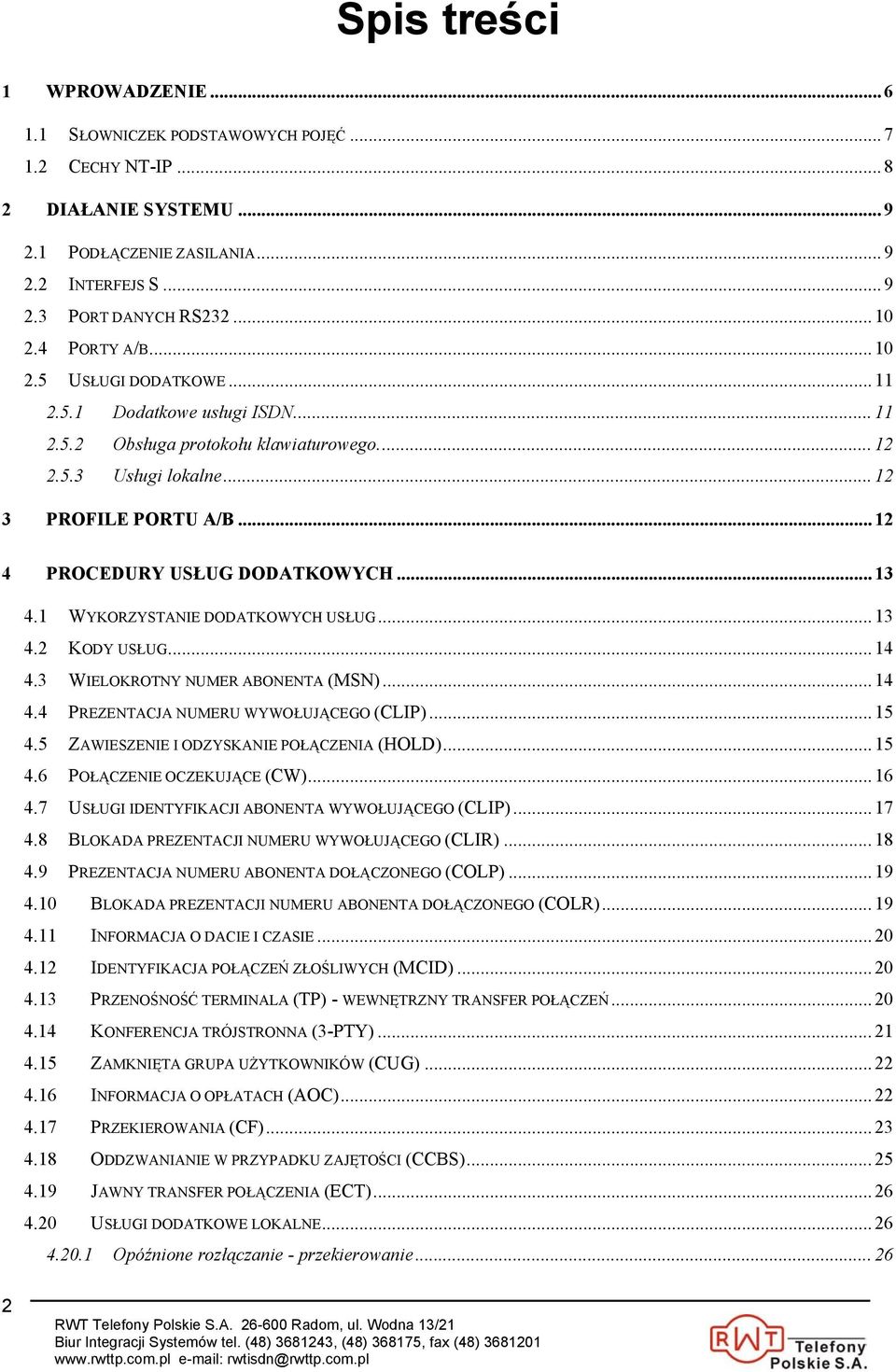

2 Spis treści 1 WPROWADZENIE SŁOWNICZEK PODSTAWOWYCH POJĘĆ CECHY NT-IP DIAŁANIE SYSTEMU PODŁĄCZENIE ZASILANIA INTERFEJS S PORT DANYCH RS PORTY A/B USŁUGI DODATKOWE Dodatkowe usługi ISDN Obsługa protokołu klawiaturowego Usługi lokalne PROFILE PORTU A/B PROCEDURY USŁUG DODATKOWYCH WYKORZYSTANIE DODATKOWYCH USŁUG KODY USŁUG WIELOKROTNY NUMER ABONENTA (MSN) PREZENTACJA NUMERU WYWOŁUJĄCEGO (CLIP) ZAWIESZENIE I ODZYSKANIE POŁĄCZENIA (HOLD) POŁĄCZENIE OCZEKUJĄCE (CW) USŁUGI IDENTYFIKACJI ABONENTA WYWOŁUJĄCEGO (CLIP) BLOKADA PREZENTACJI NUMERU WYWOŁUJĄCEGO (CLIR) PREZENTACJA NUMERU ABONENTA DOŁĄCZONEGO (COLP) BLOKADA PREZENTACJI NUMERU ABONENTA DOŁĄCZONEGO (COLR) INFORMACJA O DACIE I CZASIE IDENTYFIKACJA POŁĄCZEŃ ZŁOŚLIWYCH (MCID) PRZENOŚNOŚĆ TERMINALA (TP) - WEWNĘTRZNY TRANSFER POŁĄCZEŃ KONFERENCJA TRÓJSTRONNA (3-PTY) ZAMKNIĘTA GRUPA UŻYTKOWNIKÓW (CUG) INFORMACJA O OPŁATACH (AOC) PRZEKIEROWANIA (CF) ODDZWANIANIE W PRZYPADKU ZAJĘTOŚCI (CCBS) JAWNY TRANSFER POŁĄCZENIA (ECT) USŁUGI DODATKOWE LOKALNE Opóźnione rozłączanie - przekierowanie

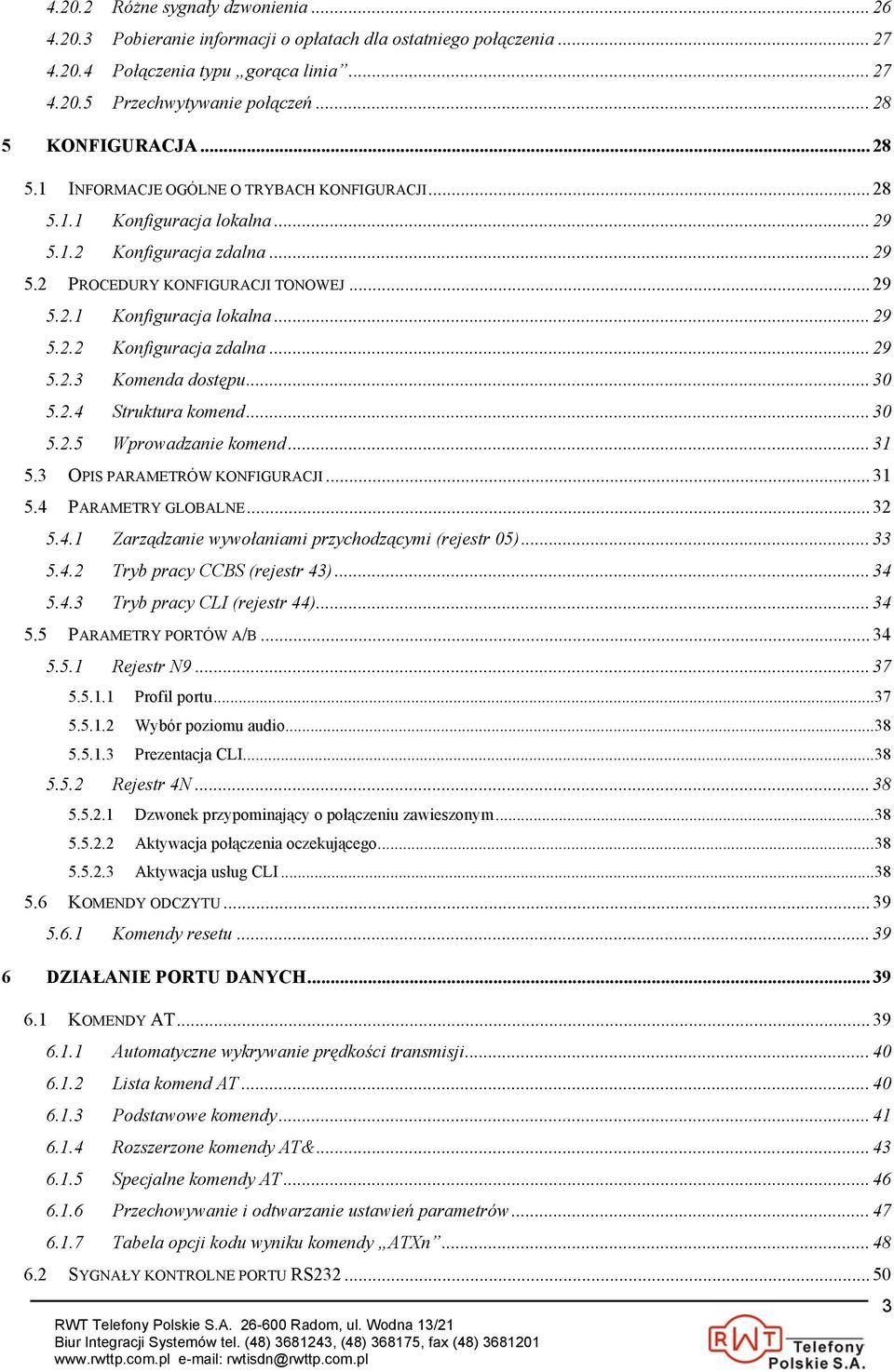

3 Różne sygnały dzwonienia Pobieranie informacji o opłatach dla ostatniego połączenia Połączenia typu gorąca linia Przechwytywanie połączeń KONFIGURACJA INFORMACJE OGÓLNE O TRYBACH KONFIGURACJI Konfiguracja lokalna Konfiguracja zdalna PROCEDURY KONFIGURACJI TONOWEJ Konfiguracja lokalna Konfiguracja zdalna Komenda dostępu Struktura komend Wprowadzanie komend OPIS PARAMETRÓW KONFIGURACJI PARAMETRY GLOBALNE Zarządzanie wywołaniami przychodzącymi (rejestr 05) Tryb pracy CCBS (rejestr 43) Tryb pracy CLI (rejestr 44) PARAMETRY PORTÓW A/B Rejestr N Profil portu Wybór poziomu audio Prezentacja CLI Rejestr 4N Dzwonek przypominający o połączeniu zawieszonym Aktywacja połączenia oczekującego Aktywacja usług CLI KOMENDY ODCZYTU Komendy resetu DZIAŁANIE PORTU DANYCH KOMENDY AT Automatyczne wykrywanie prędkości transmisji Lista komend AT Podstawowe komendy Rozszerzone komendy AT& Specjalne komendy AT Przechowywanie i odtwarzanie ustawień parametrów Tabela opcji kodu wyniku komendy ATXn SYGNAŁY KONTROLNE PORTU RS

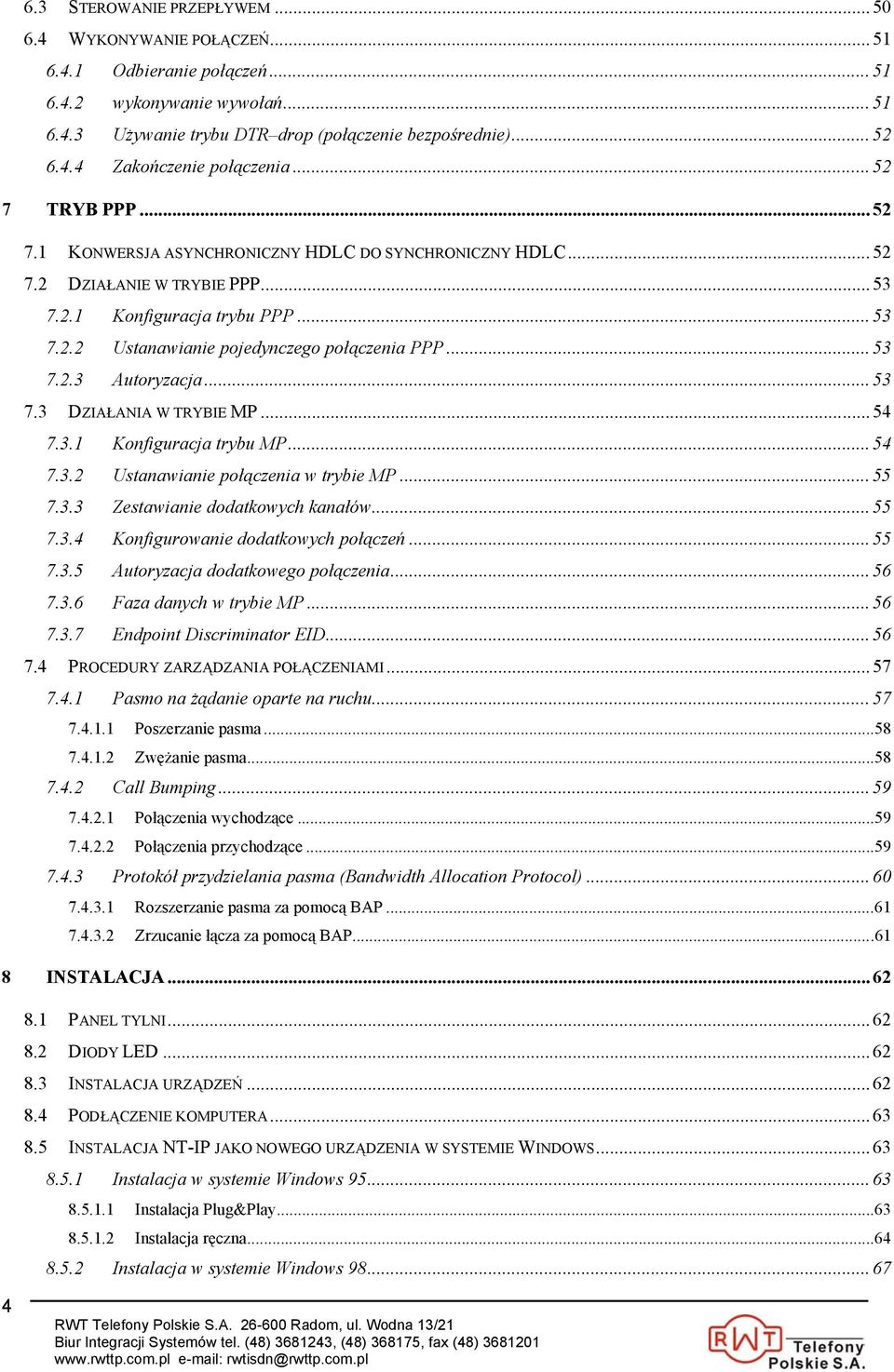

4 6.3 STEROWANIE PRZEPŁYWEM WYKONYWANIE POŁĄCZEŃ Odbieranie połączeń wykonywanie wywołań Używanie trybu DTR drop (połączenie bezpośrednie) Zakończenie połączenia TRYB PPP KONWERSJA ASYNCHRONICZNY HDLC DO SYNCHRONICZNY HDLC DZIAŁANIE W TRYBIE PPP Konfiguracja trybu PPP Ustanawianie pojedynczego połączenia PPP Autoryzacja DZIAŁANIA W TRYBIE MP Konfiguracja trybu MP Ustanawianie połączenia w trybie MP Zestawianie dodatkowych kanałów Konfigurowanie dodatkowych połączeń Autoryzacja dodatkowego połączenia Faza danych w trybie MP Endpoint Discriminator EID PROCEDURY ZARZĄDZANIA POŁĄCZENIAMI Pasmo na żądanie oparte na ruchu Poszerzanie pasma Zwężanie pasma Call Bumping Połączenia wychodzące Połączenia przychodzące Protokół przydzielania pasma (Bandwidth Allocation Protocol) Rozszerzanie pasma za pomocą BAP Zrzucanie łącza za pomocą BAP INSTALACJA PANEL TYLNI DIODY LED INSTALACJA URZĄDZEŃ PODŁĄCZENIE KOMPUTERA INSTALACJA NT-IP JAKO NOWEGO URZĄDZENIA W SYSTEMIE WINDOWS Instalacja w systemie Windows Instalacja Plug&Play Instalacja ręczna Instalacja w systemie Windows

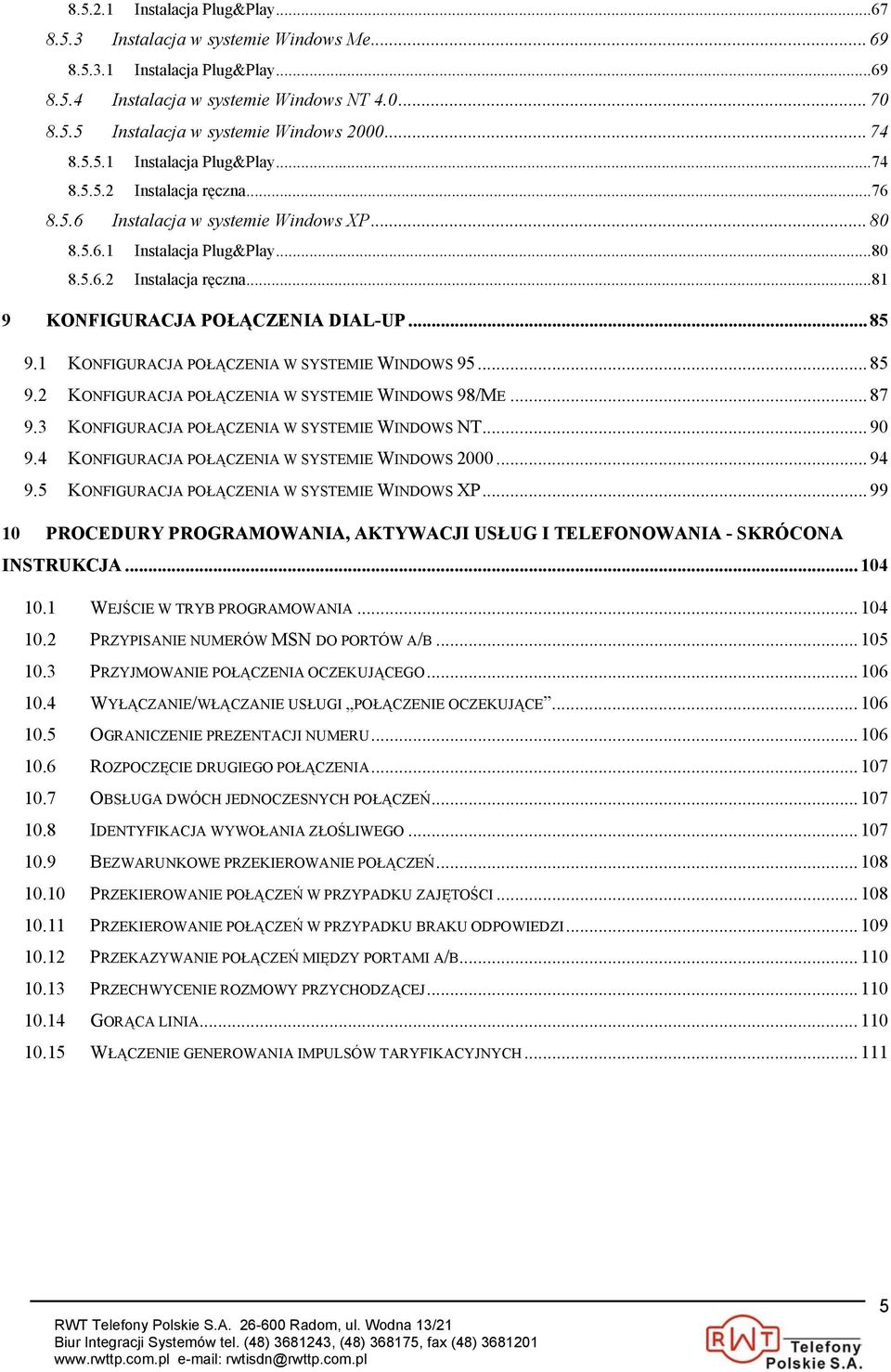

5 Instalacja Plug&Play Instalacja w systemie Windows Me Instalacja Plug&Play Instalacja w systemie Windows NT Instalacja w systemie Windows Instalacja Plug&Play Instalacja ręczna Instalacja w systemie Windows XP Instalacja Plug&Play Instalacja ręczna KONFIGURACJA POŁĄCZENIA DIAL-UP KONFIGURACJA POŁĄCZENIA W SYSTEMIE WINDOWS KONFIGURACJA POŁĄCZENIA W SYSTEMIE WINDOWS 98/ME KONFIGURACJA POŁĄCZENIA W SYSTEMIE WINDOWS NT KONFIGURACJA POŁĄCZENIA W SYSTEMIE WINDOWS KONFIGURACJA POŁĄCZENIA W SYSTEMIE WINDOWS XP PROCEDURY PROGRAMOWANIA, AKTYWACJI USŁUG I TELEFONOWANIA - SKRÓCONA INSTRUKCJA WEJŚCIE W TRYB PROGRAMOWANIA PRZYPISANIE NUMERÓW MSN DO PORTÓW A/B PRZYJMOWANIE POŁĄCZENIA OCZEKUJĄCEGO WYŁĄCZANIE/WŁĄCZANIE USŁUGI POŁĄCZENIE OCZEKUJĄCE OGRANICZENIE PREZENTACJI NUMERU ROZPOCZĘCIE DRUGIEGO POŁĄCZENIA OBSŁUGA DWÓCH JEDNOCZESNYCH POŁĄCZEŃ IDENTYFIKACJA WYWOŁANIA ZŁOŚLIWEGO BEZWARUNKOWE PRZEKIEROWANIE POŁĄCZEŃ PRZEKIEROWANIE POŁĄCZEŃ W PRZYPADKU ZAJĘTOŚCI PRZEKIEROWANIE POŁĄCZEŃ W PRZYPADKU BRAKU ODPOWIEDZI PRZEKAZYWANIE POŁĄCZEŃ MIĘDZY PORTAMI A/B PRZECHWYCENIE ROZMOWY PRZYCHODZĄCEJ GORĄCA LINIA WŁĄCZENIE GENEROWANIA IMPULSÓW TARYFIKACYJNYCH

6 1 Wprowadzenie Instrukcja ta zawiera opis funkcji, instalacji i konfiguracji urządzenia AETHRA NT-IP. Zawiera ona użyteczne informacje, które pozwolą najlepiej wykorzystać urządzenie. Informacje szczególnie przydatne w pierwszych krokach programowania portów analogowych NT-IP znajdują się w rozdziale 10 podającym przykłady sekwencji najczęściej zmienianych parametrów. NT-IP to zakończenie sieciowe NT dla dostępu BRI które zawiera oprócz standardowego zakończenia NT1 podwójny interfejs AB dla podłączenia urządzeń analogowych pracujących w sieci analogowej POTS (Plain Old Telephone System) oraz interfejs RS232, który umożliwia realizację szybkich, cyfrowych i niezawodnych połączeń do serwerów PPP (np: serwery dostawców internetowych ISP), dostęp zdalny do komputerów, itp. NT-IP może działać również jako terminal dostępowy serwera (np: w połączeniu z serwerem Windows NT 4.0 RAS). Dzięki zastosowaniu zakończenia NT-IP można korzystać z podstawowych usług telefonicznych ISDN bez potrzeby kupowania dodatkowego sprzętu (telefony cyfrowe i/lub terminal adaptery) ponieważ można nadal używać standardowych urządzeń takich jak telefony analogowe, telefony bezprzewodowe, modemy, faksy grupy 3, sekretarki automatyczne, analogowe centrale PBX, itd. 6

7 NT-IP umożliwia również realizację połączeń awaryjnych oraz pełen zakres dodatkowych usług telefonicznych (zawieszenie połączenia, połączenie oczekujące, konferencja trójstronna, przekierowania połączeń, itd.). Przez połączenie NT-IP do portu COM komputera możliwa staje się szybka transmisja danych o bezkonkurencyjnej, w porównaniu z analogową, jakości. Dodatkowo można dołączyć terminale ISDN takie jak wideo telefony, faksy grupy 4, itd. 1.1 Słowniczek podstawowych pojęć W instrukcji używane są następujące określenia: ISDN Intergrated Service Digital Network Cyfrowe Sieci Zintegrowane Usługowo PSTN lub POTS Plain Old Telephone System standardowa analogowa sieć telefoniczna basic rate standardowy dostęp do ISDN, z jednym kanałem access (BRA) sygnalizacyjnym D i dwoma kanałami B linia użytkownika, szyna S lub S/T czterożyłowa linia używana do podłączenia cyfrowych terminali użytkownika do NT1 dostęp multipoint (wielopunkt) podstawowy dostęp ISDN umożliwiający podłączenie do 8 terminali cyfrowych na jednej linii użytkownika dostęp point-to-point podstawowy dostęp do ISDN konfigurowany dla (punkt-do-punkt) pojedynczego terminala cyfrowego na linii użytkownika terminal ISDN urządzenie przeznaczone do podłączenia do szyny S, np: telefon ISDN, wideotelefon, terminal adapter, faks grupy 4, karta ISDN do komputera, itd. terminal analogowy, terminal POTS urządzenie przeznaczone do podłączenia do sieci PSTN, np: telefon, modem, faks, telefon systemowy, sekretarka automatyczna, itd. port POTS lub a/b jeden z dwóch interfejsów pozwalających podłączyć urządzenie analogowe warunki normalne zasilanie z sieci energetycznej jest dostępne i do NT-IP dostarczana jest odpowiednia moc 7

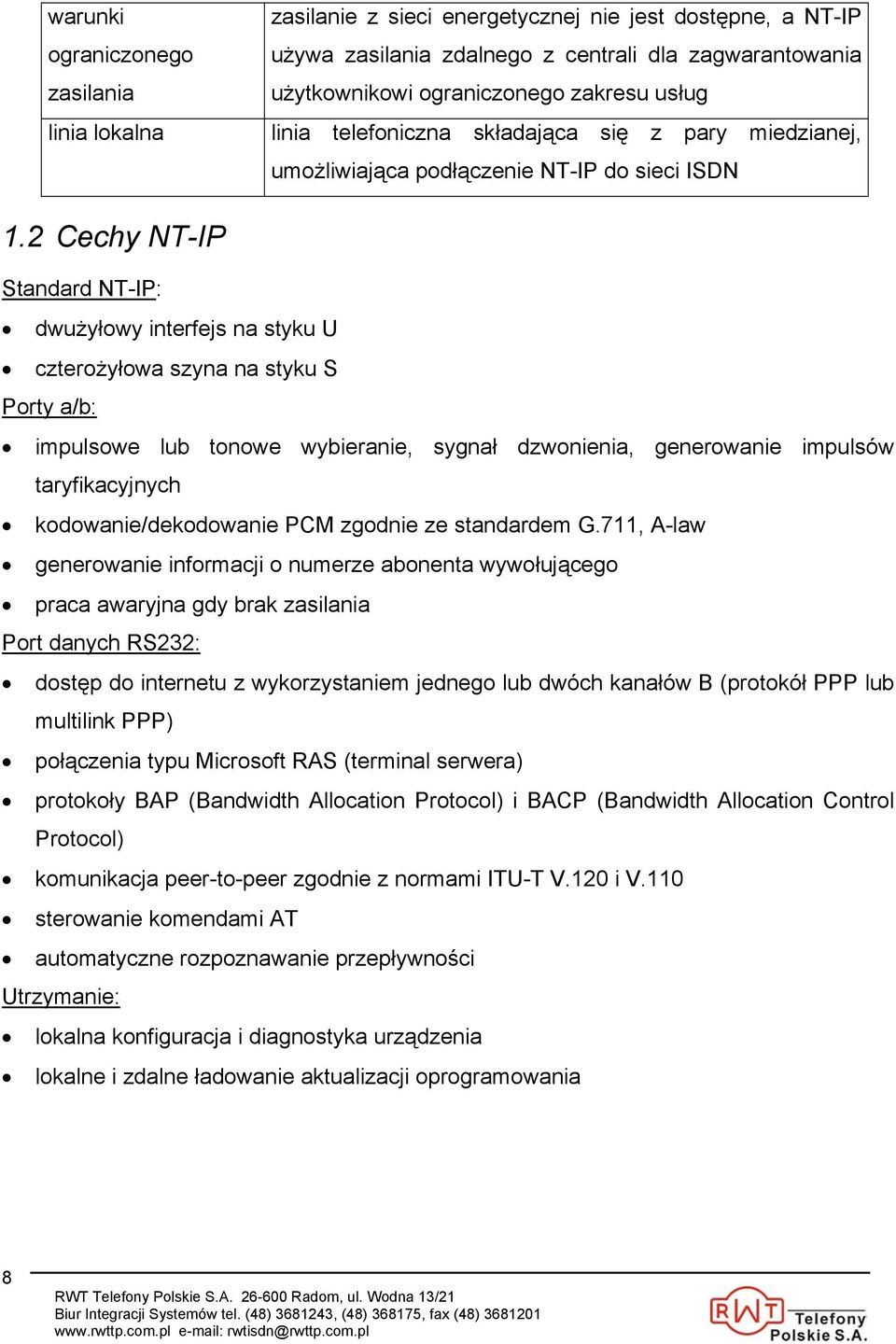

8 warunki ograniczonego zasilania linia lokalna zasilanie z sieci energetycznej nie jest dostępne, a NT-IP używa zasilania zdalnego z centrali dla zagwarantowania użytkownikowi ograniczonego zakresu usług linia telefoniczna składająca się z pary miedzianej, umożliwiająca podłączenie NT-IP do sieci ISDN 1.2 Cechy NT-IP Standard NT-IP: dwużyłowy interfejs na styku U czterożyłowa szyna na styku S Porty a/b: impulsowe lub tonowe wybieranie, sygnał dzwonienia, generowanie impulsów taryfikacyjnych kodowanie/dekodowanie PCM zgodnie ze standardem G.711, A-law generowanie informacji o numerze abonenta wywołującego praca awaryjna gdy brak zasilania Port danych RS232: dostęp do internetu z wykorzystaniem jednego lub dwóch kanałów B (protokół PPP lub multilink PPP) połączenia typu Microsoft RAS (terminal serwera) protokoły BAP (Bandwidth Allocation Protocol) i BACP (Bandwidth Allocation Control Protocol) komunikacja peer-to-peer zgodnie z normami ITU-T V.120 i V.110 sterowanie komendami AT automatyczne rozpoznawanie przepływności Utrzymanie: lokalna konfiguracja i diagnostyka urządzenia lokalne i zdalne ładowanie aktualizacji oprogramowania 8

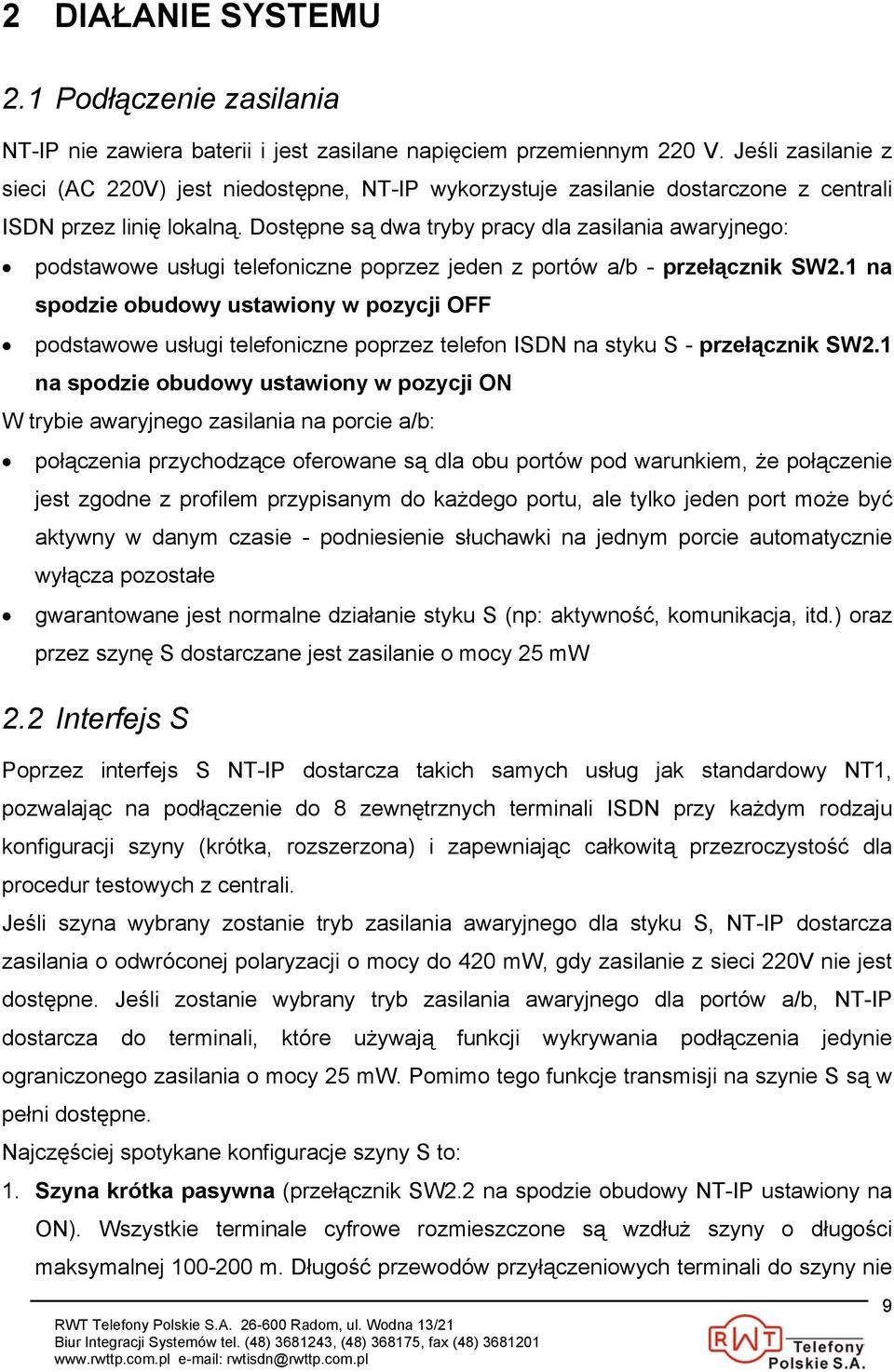

9 2 DIAŁANIE SYSTEMU 2.1 Podłączenie zasilania NT-IP nie zawiera baterii i jest zasilane napięciem przemiennym 220 V. Jeśli zasilanie z sieci (AC 220V) jest niedostępne, NT-IP wykorzystuje zasilanie dostarczone z centrali ISDN przez linię lokalną. Dostępne są dwa tryby pracy dla zasilania awaryjnego: podstawowe usługi telefoniczne poprzez jeden z portów a/b - przełącznik SW2.1 na spodzie obudowy ustawiony w pozycji OFF podstawowe usługi telefoniczne poprzez telefon ISDN na styku S - przełącznik SW2.1 na spodzie obudowy ustawiony w pozycji ON W trybie awaryjnego zasilania na porcie a/b: połączenia przychodzące oferowane są dla obu portów pod warunkiem, że połączenie jest zgodne z profilem przypisanym do każdego portu, ale tylko jeden port może być aktywny w danym czasie - podniesienie słuchawki na jednym porcie automatycznie wyłącza pozostałe gwarantowane jest normalne działanie styku S (np: aktywność, komunikacja, itd.) oraz przez szynę S dostarczane jest zasilanie o mocy 25 mw 2.2 Interfejs S Poprzez interfejs S NT-IP dostarcza takich samych usług jak standardowy NT1, pozwalając na podłączenie do 8 zewnętrznych terminali ISDN przy każdym rodzaju konfiguracji szyny (krótka, rozszerzona) i zapewniając całkowitą przezroczystość dla procedur testowych z centrali. Jeśli szyna wybrany zostanie tryb zasilania awaryjnego dla styku S, NT-IP dostarcza zasilania o odwróconej polaryzacji o mocy do 420 mw, gdy zasilanie z sieci 220V nie jest dostępne. Jeśli zostanie wybrany tryb zasilania awaryjnego dla portów a/b, NT-IP dostarcza do terminali, które używają funkcji wykrywania podłączenia jedynie ograniczonego zasilania o mocy 25 mw. Pomimo tego funkcje transmisji na szynie S są w pełni dostępne. Najczęściej spotykane konfiguracje szyny S to: 1. Szyna krótka pasywna (przełącznik SW2.2 na spodzie obudowy NT-IP ustawiony na ON). Wszystkie terminale cyfrowe rozmieszczone są wzdłuż szyny o długości maksymalnej m. Długość przewodów przyłączeniowych terminali do szyny nie 9

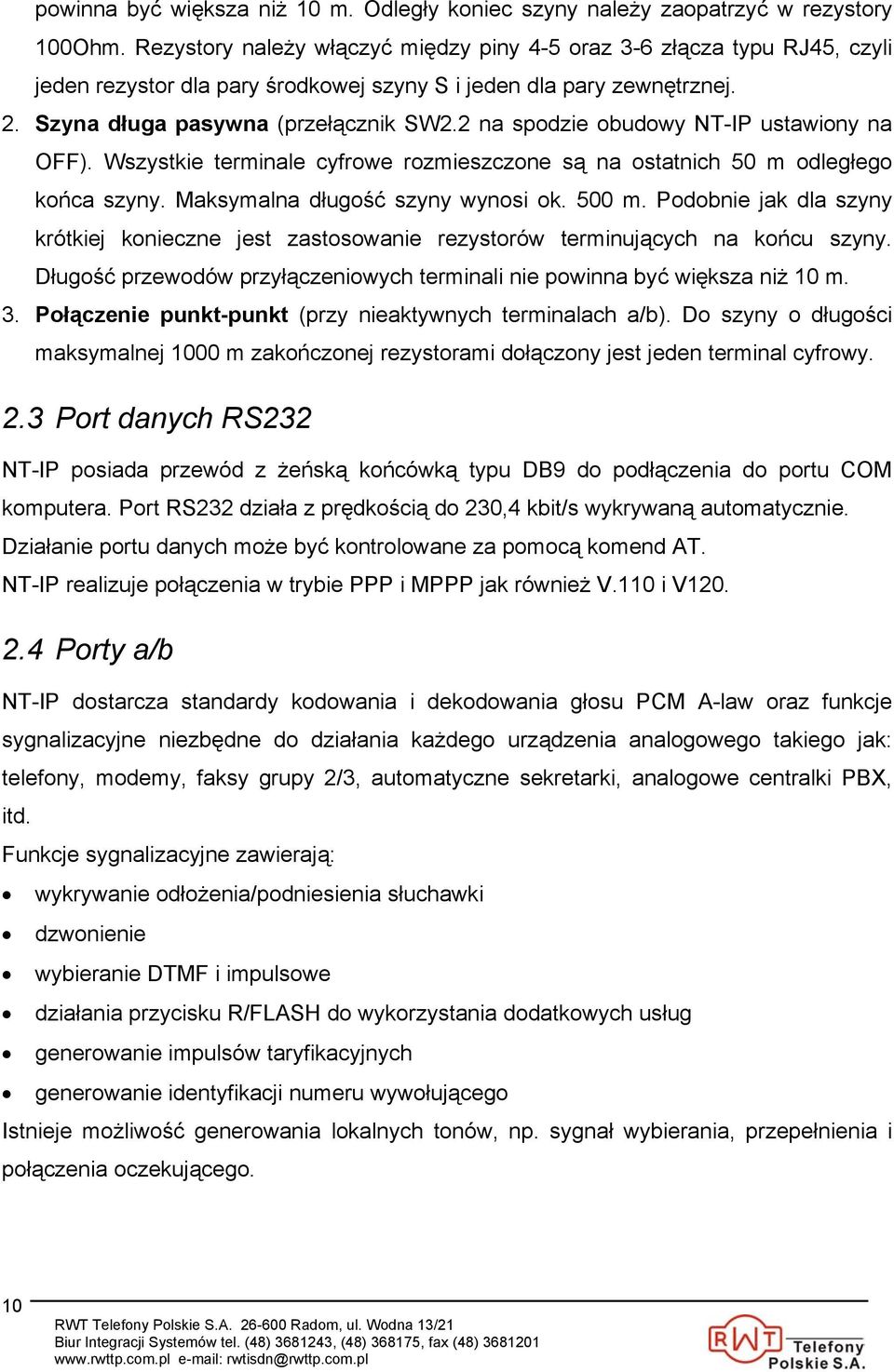

10 powinna być większa niż 10 m. Odległy koniec szyny należy zaopatrzyć w rezystory 100Ohm. Rezystory należy włączyć między piny 4-5 oraz 3-6 złącza typu RJ45, czyli jeden rezystor dla pary środkowej szyny S i jeden dla pary zewnętrznej. 2. Szyna długa pasywna (przełącznik SW2.2 na spodzie obudowy NT-IP ustawiony na OFF). Wszystkie terminale cyfrowe rozmieszczone są na ostatnich 50 m odległego końca szyny. Maksymalna długość szyny wynosi ok. 500 m. Podobnie jak dla szyny krótkiej konieczne jest zastosowanie rezystorów terminujących na końcu szyny. Długość przewodów przyłączeniowych terminali nie powinna być większa niż 10 m. 3. Połączenie punkt-punkt (przy nieaktywnych terminalach a/b). Do szyny o długości maksymalnej 1000 m zakończonej rezystorami dołączony jest jeden terminal cyfrowy. 2.3 Port danych RS232 NT-IP posiada przewód z żeńską końcówką typu DB9 do podłączenia do portu COM komputera. Port RS232 działa z prędkością do 230,4 kbit/s wykrywaną automatycznie. Działanie portu danych może być kontrolowane za pomocą komend AT. NT-IP realizuje połączenia w trybie PPP i MPPP jak również V.110 i V Porty a/b NT-IP dostarcza standardy kodowania i dekodowania głosu PCM A-law oraz funkcje sygnalizacyjne niezbędne do działania każdego urządzenia analogowego takiego jak: telefony, modemy, faksy grupy 2/3, automatyczne sekretarki, analogowe centralki PBX, itd. Funkcje sygnalizacyjne zawierają: wykrywanie odłożenia/podniesienia słuchawki dzwonienie wybieranie DTMF i impulsowe działania przycisku R/FLASH do wykorzystania dodatkowych usług generowanie impulsów taryfikacyjnych generowanie identyfikacji numeru wywołującego Istnieje możliwość generowania lokalnych tonów, np. sygnał wybierania, przepełnienia i połączenia oczekującego. 10

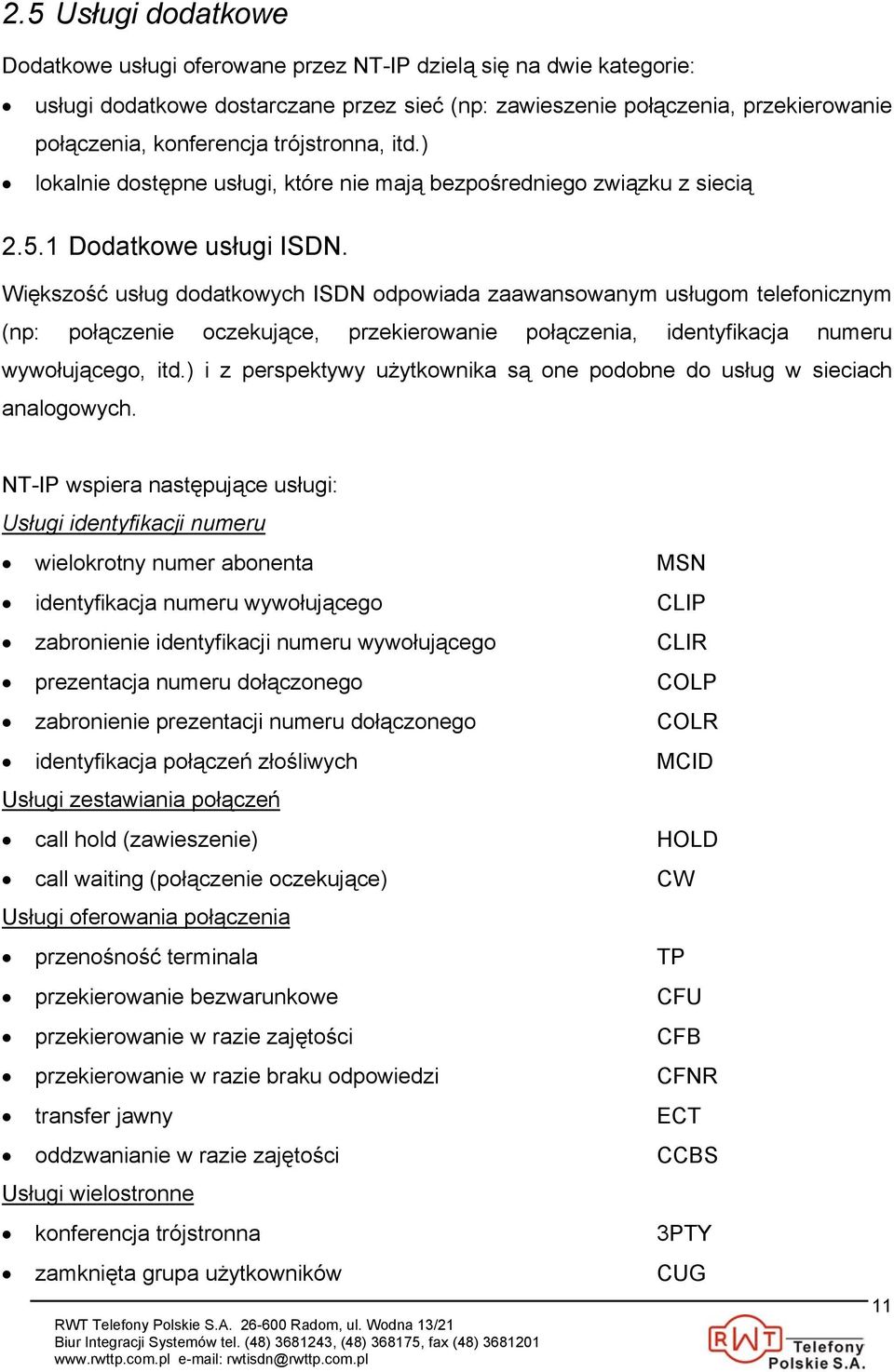

11 2.5 Usługi dodatkowe Dodatkowe usługi oferowane przez NT-IP dzielą się na dwie kategorie: usługi dodatkowe dostarczane przez sieć (np: zawieszenie połączenia, przekierowanie połączenia, konferencja trójstronna, itd.) lokalnie dostępne usługi, które nie mają bezpośredniego związku z siecią Dodatkowe usługi ISDN. Większość usług dodatkowych ISDN odpowiada zaawansowanym usługom telefonicznym (np: połączenie oczekujące, przekierowanie połączenia, identyfikacja numeru wywołującego, itd.) i z perspektywy użytkownika są one podobne do usług w sieciach analogowych. NT-IP wspiera następujące usługi: Usługi identyfikacji numeru wielokrotny numer abonenta MSN identyfikacja numeru wywołującego CLIP zabronienie identyfikacji numeru wywołującego CLIR prezentacja numeru dołączonego COLP zabronienie prezentacji numeru dołączonego COLR identyfikacja połączeń złośliwych MCID Usługi zestawiania połączeń call hold (zawieszenie) HOLD call waiting (połączenie oczekujące) CW Usługi oferowania połączenia przenośność terminala TP przekierowanie bezwarunkowe CFU przekierowanie w razie zajętości CFB przekierowanie w razie braku odpowiedzi CFNR transfer jawny ECT oddzwanianie w razie zajętości CCBS Usługi wielostronne konferencja trójstronna 3PTY zamknięta grupa użytkowników CUG 11

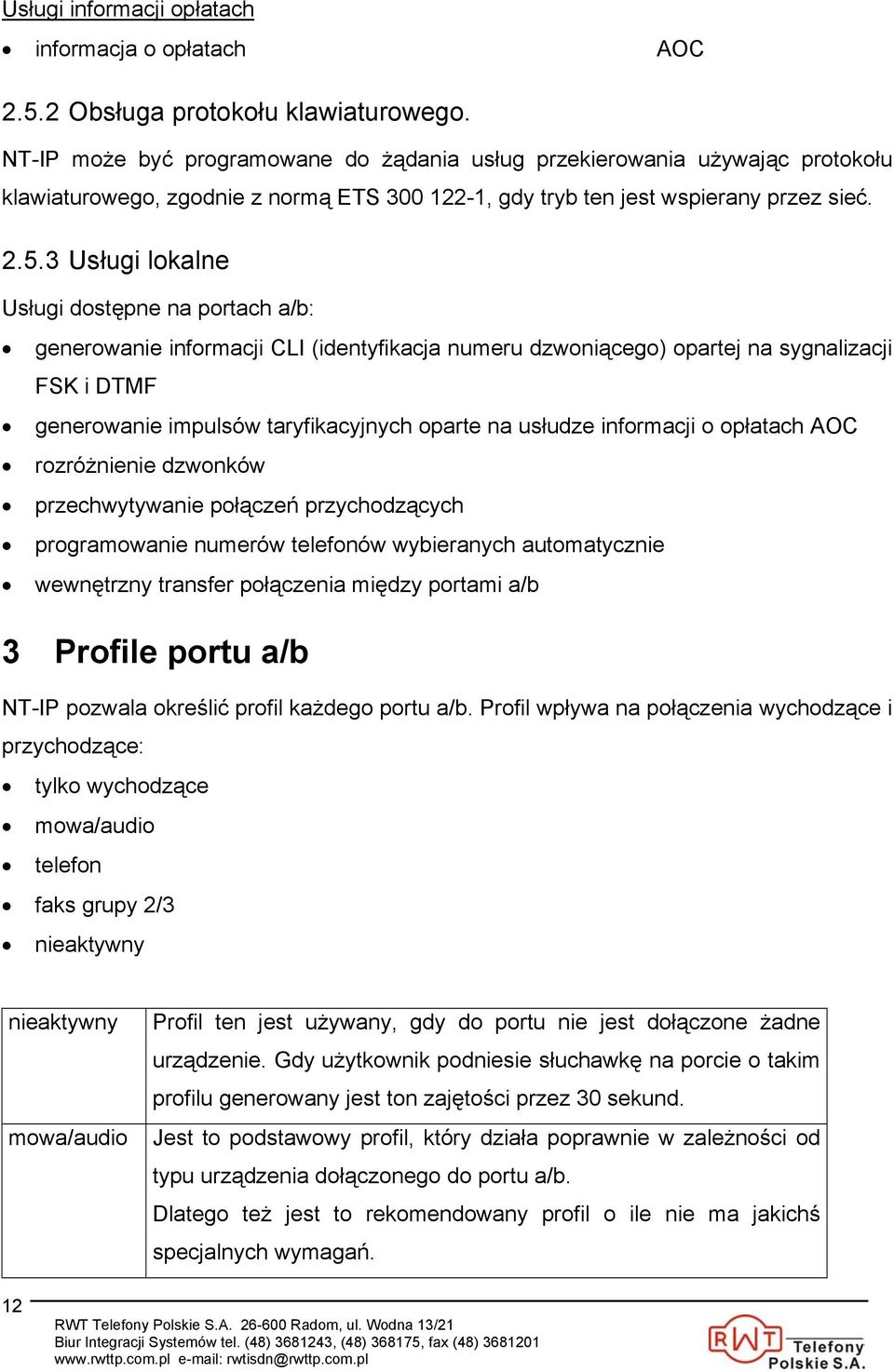

12 Usługi informacji opłatach informacja o opłatach AOC Obsługa protokołu klawiaturowego. NT-IP może być programowane do żądania usług przekierowania używając protokołu klawiaturowego, zgodnie z normą ETS , gdy tryb ten jest wspierany przez sieć Usługi lokalne Usługi dostępne na portach a/b: generowanie informacji CLI (identyfikacja numeru dzwoniącego) opartej na sygnalizacji FSK i DTMF generowanie impulsów taryfikacyjnych oparte na usłudze informacji o opłatach AOC rozróżnienie dzwonków przechwytywanie połączeń przychodzących programowanie numerów telefonów wybieranych automatycznie wewnętrzny transfer połączenia między portami a/b 3 Profile portu a/b NT-IP pozwala określić profil każdego portu a/b. Profil wpływa na połączenia wychodzące i przychodzące: tylko wychodzące mowa/audio telefon faks grupy 2/3 nieaktywny nieaktywny mowa/audio Profil ten jest używany, gdy do portu nie jest dołączone żadne urządzenie. Gdy użytkownik podniesie słuchawkę na porcie o takim profilu generowany jest ton zajętości przez 30 sekund. Jest to podstawowy profil, który działa poprawnie w zależności od typu urządzenia dołączonego do portu a/b. Dlatego też jest to rekomendowany profil o ile nie ma jakichś specjalnych wymagań. 12

13 telefon faks tylko wychodzące Profil ten jest wykorzystywany, gdy do portu są dołączone tylko aparaty telefoniczne. Profil ten jest używany, gdy do portu są dołączone tylko faksy. Ten profil zapobiega jakiejkolwiek aktywności w odpowiedzi na wywołanie przychodzące. Urządzenie podłączone do tego portu jest wciąż uprawnione do wykonywania połączeń wychodzących. 4 Procedury usług dodatkowych Część ta opisuje procedury użytkownika i sieci wykorzystywane do realizacji dodatkowych usług. niektóre dodatkowe usługi, takie jak MSN, CLIP i COLP, nie wymagają od użytkownika żadnych działań w celu aktywacji, deaktywacji czy sprawdzenia usługi niektóre usługi (np: CF) muszą być aktywowane i deaktywowane przez użytkownika, później działają automatycznie niektóre usługi (np: 3PTY, MCID) wymagają wywołania przez użytkownika Aby wykonać te procedury, użytkownik zwykle wybiera z klawiatury telefonu sekwencję zaczynając od * lub #, a w niektórych przypadkach sekwencję tą poprzedza przycisk R/FLASH. 4.1 Wykorzystanie dodatkowych usług Kiedy użytkownik podnosi słuchawkę, NT-IP łączy wskazany kanał, aby użytkownik mógł usłyszeć sygnał wybierania z centrali. Jeśli pierwszym wybranym znakiem po podniesieniu słuchawki jest cyfra, wtedy następuje zestawianie połączenia wychodzącego. Jeśli pierwszym wybranym znakiem jest albo * albo # wtedy NT-IP zakłada, że użytkownik rozpoczyna procedurę powiązaną z innymi dodatkowymi usługami i natychmiast kończy zainicjowane połączenie. Następne znaki wybrane przez użytkownika są zapamiętywane i analizowane jako sekwencje klawiaturowe. NT-IP zakłada, że sekwencja przyjmuje jeden z formatów: *<kod usługi># lub * <kod usługi>*<parametry># aby aktywować lub wywołać usługę, lub #<kod usługi># lub #<kod usługi>*<parametry># aby deaktywować usługę, lub *#<kod usługi># lub *#<kod usługi>*<parametry># 13

14 aby sprawdzić status usługi. Gdy wprowadzona zostanie kompletna sekwencja wtedy: jeśli kod usługi został rozpoznany jako związany z jedną z dodatkowych usług dostarczanych przez sieć za pomocą protokołu funkcjonalnego, wtedy NT-IP działa zgodnie z procedurami zdefiniowanymi dla tej usługi jeśli kod usługi odpowiada usłudze lokalnej, (np: dostępność CLI), wtedy wykonywana jest lokalna procedura bez dalszych działań zwykle podejmowanych przez sieć jeśli żaden kod usługi nie został rozpoznany jako związany z jedną z dodatkowych usług dostarczonych przez sieć za pomocą protokołu sieciowego, ani jako lokalna usługa, wtedy wysyłana jest pełna sekwencja zgodnie z procedurą stimulus - ETS Jako opcję programowaną, NT-IP dostarcza lokalnie generowanych wiadomości głosowych w języku polskim celem informowania użytkowników o informacji powracającej z sieci jako rezultat aktywacji, deaktywacji, sprawdzenia i wywołania usług. 4.2 Kody usług Poniższe kody usług są używane do realizacji procedur usług lokalnych lub sieciowych poprzez użycie następujących sekwencji klawiatury: kod usługi usługa dodatkowa typ procedury uwaga 01 zamknięta grupa funkcjonalna użytkowników 21 przekierowanie funkcjonalna/stimulus programowalna bezwarunkowe 31 blokada prezentacji funkcjonalna numeru 37 oddzwanianie gdy zajęty funkcjonalna 43 połączenie oczekujące funkcjonalna 61 przekierowanie przy funkcjonalna/stimulus programowalna braku odpowiedzi 65 prezentacja numeru lokalna 67 przekierowanie w funkcjonalna/stimulus programowalna przypadku zajętości 79 zawieszanie/wznawianie funkcjonalna 4.3 Wielokrotny numer abonenta (MSN) Usługa pozwala na nadanie wielokrotnego numeru abonenta (MSN) przypisywanego do danej linii ISDN. Funkcja ta pozwala użytkownikowi przydzielić rożne numery dla różnych 14

15 terminali oraz/lub usług. Maksymalna ilość numerów MSN na danej linii jest zależna od sieci. Dla każdego portu można zaprogramować do trzech numerów MSN, używając rejestrów N1, N2 i N3. Jeśli dla portu nie zostanie zaprogramowany żaden numer to przychodzące połączenie typu mowa i audio będzie oferowane dla danego portu niezależnie od wywoływanego numeru. W trybie zasilania awaryjnego nie jest sprawdzana zgodność numeru MSN wywoływanego, a połączenia przychodzące są kierowane w oparciu o profil portu oraz parametr zarządzania wywołaniami (parametr globalny 05). To zachowanie odpowiada normie ETS Prezentacja numeru wywołującego (CLIP) Usługa pozwala abonentowi dołączonemu na identyfikację abonenta wywołującego. Usługa jest aktywowana lub deaktywowana przez operatora sieci dlatego nie ma związanych z nią procedur aktywacji dla użytkownika. Informacja o numerze wywołującym odebrana z wywołaniem przychodzącym jest również używana do generowania takiej wiadomości na portach analogowych. 4.5 Zawieszenie i odzyskanie połączenia (HOLD) Usługa pozwala użytkownikowi zawiesić istniejące połączenie i później podjąć rozmowę na nowo. Kiedy połączenie jest zawieszone, kanał staje się dostępny na rzecz innych połączeń realizowanych przez tego samego użytkownika (np: aby rozpocząć nowe połączenie lub zaakceptować połączenie oczekujące). Kiedy jedno połączenie jest aktywne, a inne jest zawieszone wtedy użytkownik ma możliwość przełączania się pomiędzy połączeniami lub aktywowania innej usługi dodatkowej takiej jak konferencja trójstronna (3PTY) lub jawny transfer połączenia (ECT). Aby ustanowić drugie połączenie, gdy pierwsze jest zestawione, użytkownik naciska klawisz R/FLASH i wybiera nowy numer telefonu. Kiedy użytkownik naciska klawisz R/FLASH po ustanowieniu drugiego połączenia, może wybrać następujące cyfry: 0 - aby rozłączyć zawieszone pierwsze połączenie A 1 - aby rozłączyć aktywne połączenie B i odzyskać zawieszone połączenie A 15

16 2 - aby zawiesić połączenie B i odzyskać połączenie A 3 - aby nawiązać konferencję trójstronną (3PTY) 4 - aby wywołać jawny transfer połączenia (ETC) 9 - aby wywołać usługę MCID na aktywnym połączeniu (pod warunkiem, że jest to połączenie przychodzące Każdy inny znak będzie ignorowany, a kanał mowy aktualnego połączenia będzie ponownie połączony. Kiedy abonent w czasie trwania połączenia odłoży słuchawkę, a istnieje połączenie zawieszone to: jeśli usługa powiadamiania o istniejącej rozmowie zawieszonej jest nieaktywna - rozłączone zostaną obie rozmowy jeśli usługa powiadamiania o istniejącej rozmowie zawieszonej jest aktywna to: a) bieżąca rozmowa B zostaje rozłączona, a NT-IP powiadamia dzwonieniem o rozmowie zawieszonej b) jeśli abonent podniesie słuchawkę wtedy rozmowa zawieszona jest przywracana. Czas sygnału powiadamiania nie przekracza 60 sekund. Po upływie tego czasu jeśli słuchawka nadal jest odłożona połączenie zawieszone zostanie rozłączone. Jeśli w momencie odkładania słuchawki istnieje połączenie oczekujące, port a/b dzwoni. 4.6 Połączenie oczekujące (CW) Usługa pozwala użytkownikowi być informowanym o przychodzących rozmowach nawet jeśli oba kanały B są zajęte. Po odebraniu tej informacji użytkownik może wykonać odpowiednie czynności (takie jak rozłączenie lub zawieszenie istniejących połączeń), aby zwolnić jeden kanał i odpowiedzieć na wywołanie. NT-IP używa słyszalnych tonów, aby poinformować zajętego abonenta o rozmowie oczekującej. Jako rozszerzenie standardowej usługi NT-IP generuje także tony połączenia oczekującego w przypadku gdy wystąpi standardowe wywołanie, ale odpowiedni port jest zajęty. Usługa połączenia oczekującego musi zostać aktywowana przez zmianę zawartości drugiej pozycji rejestru N9 z 0 na 2 lub 1. Raz aktywowana usługa może być dynamicznie aktywowana i deaktywowana lub może być sprawdzany jej status. Aby aktywować, deaktywować lub sprawdzić status usługi należy użyć następujących sekwencji: 16

17 procedura format krótki aktywacja *43# deaktywacja #43# sprawdzenie statusu *#43# W pozycji 3 rejestru 4N znajduje się aktualna informacja o statusie usługi połączenia oczekującego. Uwaga! Wyłączenie tonów połączenia oczekującego może być niezbędne do poprawnego działania modemu lub faxu podłączonego do NT-IP. Kiedy użytkownik zostanie poinformowany o połączeniu oczekującym może wybrać jedną z opcji: zignorować sygnał i kontynuować połączenie A wybrać R/FLASH 0, aby odrzucić połączenie oczekujące wybrać R/FLASH 1, aby odrzucić połączenie A i zaakceptować połączenie C wybrać R/FLASH 2, aby zawiesić połączenie A i zaakceptować połączenie C wybrać R/FLASH 9 aby wywołać usługę MCID (odnosi się to do połączenia A jeśli jest to połączenie przychodzące i nie ma wpływu na połączenie oczekujące C) Jeśli użytkownik odłoży słuchawkę, kiedy istnieje połączenie oczekujące, wtedy port NT-IP zacznie dzwonić. 4.7 Usługi identyfikacji abonenta wywołującego (CLIP) Usługa pozwala, by użytkownik był informowany o numerze strony wywołującej zanim odpowie na wywołanie. Aby korzystać z tej usługi do portu a/b musi być dołączony specjalny wyświetlacz lub telefon ze zintegrowanym wyświetlaczem. NT-IP udostępnia identyfikację numeru wywołującego (CLIP) dla normalnych połączeń i połączeń oczekujących. Wspierane są sygnalizacje CLIP oparte na FSK i DTMF. Uwaga! Usługa CLIP dla połączeń oczekujących dostępna jest tylko w trybie FSK. Użytkownik może udostępnić usługę CLIP dla każdego portu przez ustawienie parametru N9, pozycja 6 i 7. Po udostępnieniu użytkownik może aktywować lub deaktywować CLIP na porcie a/b przez podniesienie słuchawki i wybranie * 65 # lub odpowiednio # 65 # 17

18 Sprawdzenie stanu aktywacji jest możliwe poprzez wybranie sekwencji *# 65 # Uwaga! Po udostępnieniu przez konfigurację rejestru N9, usługa musi być aktywowana przez wybranie *65#. Jeśli użytkownik próbuje aktywować usługę, gdy nie jest ona udostępniona przez rejestr N9, wynikiem będzie wiadomość usługa odrzucona. 4.8 Blokada prezentacji numeru wywołującego (CLIR) Usługa pozwala dzwoniącemu użytkownikowi na nie prezentowanie jego numeru u abonenta wywoływanego. Jeśli dany abonent ma przypisaną blokadę prezentacji w trybie ciągłym, wtedy sieć ISDN automatycznie aktywuje ograniczenie prezentacji dla każdego wychodzącego połączenia. Jeśli abonent ma przypisaną blokadę prezentacji w trybie tymczasowym z domyślnym ustawieniem prezentacja ograniczona, wtedy sieć ISDN automatycznie aktywuje blokadę prezentacji dla każdego połączenia wychodzącego. Jeśli dany abonent ma przypisaną blokadę prezentacji w trybie tymczasowym z domyślnym ustawieniem prezentacja bez ograniczeń, wtedy sieć ISDN aktywuje ograniczenie identyfikacji tylko na żądanie. Parametr CLIR w NT-IP działa nastepująco: rejestr CLIR bez prefiksu *31# 0 brak informacji ograniczony 1 ograniczony ograniczony 2 dostępny ograniczony ustawienie rejestru CLIR na 0 nie powoduje ograniczenia ani żądania prezentacji, natomiast powoduje użycie przez sieć ISDN domyślnych ustawień prezentacji, które mogą mieć wartość ograniczony lub dostępny w zależności od opcji abonenta. ustawianie rejestru CLIR na 1 powoduje żądanie ograniczenia prezentacji dla wszystkich połączeń chyba, że użytkownik doda prefiks *31# - znacznik prezentacji jest ustawiony na dostępny 18

19 ustawienie rejestru CLIR na 2 powoduje żądanie prezentacji dla wszystkich połączeń chyba, że użytkownik doda prefiks *31# - znacznik prezentacji jest ustawiony na ograniczony dla danego połączenia Jeśli jednak użytkownik nie ma nadanej usługi CLIR - jego numer będzie prezentowany pomimo wszystko. Jeżeli użytkownik chce na stałe zablokować prezentację numeru, może wybrać jedną z opcji: zamówić usługę ograniczenia ciągłego (permanent restriction) - w tym przypadku wartość rejestru CLIR nie ma znaczenia zamówić usługę blokady prezentacji dla danego połączenia (on a per-call basis) - domyślne ustawienie na ograniczony i ustawić parametr CLIR na 0,1 (pozwala żądać prezentacji dla danego połączenia przez prefiks #31#) lub 3 (nie pozwala żądać prezentacji na dane połączenie) zamówić usługę blokady prezentacji dla danego połączenia (on a per-call basis) - domyślne ustawienie na dostępny i ustawić parametr CLIR na 1 (pozwala żądać prezentacji dla danego połączenia przez prefiks #31#) Jeżeli użytkownik chce blokować prezentację dla danego połączenia może: zamówić usługę blokady prezentacji dla danego połączenia (on a per-call basis) - domyślne ustawienie na dostępny i ustawić parametr CLIR na 0 lub 2. Pozwala to użytkownikowi na życzenie zablokować prezentację numeru poprzez wybranie prefiksu *31#. 4.9 Prezentacja numeru abonenta dołączonego (COLP) Usługa COLP pozwala wywołującemu na identyfikację numer abonenta odpowiadającego, który ze względu na ewentualne przekierowania może być inny niż wybierany Blokada prezentacji numeru abonenta dołączonego (COLR) Usługa COLR pozwala użytkownikowi odpowiadającemu na wywołanie na blokadę prezentacji własnego numeru u abonenta wywołującego. W zależności od ustawienia wartości parametru COLR (rejestr 4N, pozycja 6) połączenia wychodzące zawierają znacznik prezentacji numeru jak pokazano w tabeli poniżej: 19

20 4.11 Informacja o dacie i czasie rejestr COLR znacznik prezentacji 0 nie zawiera 1 ograniczony 2 dostępny Niektóre sieci dostarczają informacje o dacie i czasie. NT-IP używa tej informacji do aktualizacji zegara wewnętrznego. Po resecie zawartość zegara wewnętrznego jest usuwana. Po odebraniu informacji, wewnętrzny zegar zostaje aktualizowany do wartości ustawianej przez sieć. Gdy informacja o dacie i czasie jest uaktywniona, to zostaje ona zawarta w CLIP, i wyświetlona na wyświetlaczu urządzenia. Uwaga! Informacja o dacie i czasie jest zawarta w wiadomości CLIP tylko w trybie sygnalizacji FSK Identyfikacja połączeń złośliwych (MCID) Po wywołaniu tej usługi podczas połączenia przychodzącego, sieć rejestruje i zapamiętuje najważniejsze informacje dotyczące połączenia, takie jak numer wywoływanego i wywołującego, czas i datę połączenia. Możliwe jest rejestrowanie wszystkich nieodebranych wywołań. NT-IP pozwala użytkownikowi na wywołanie usługi MCID przez wybranie sekwencji: R/FLASH 9 podczas aktywnego połączenia lub bezpośrednio po jego zakończeniu. Usługę udostępnia operator Przenośność terminala (TP) - wewnętrzny transfer połączeń Usługa pozwala użytkownikowi wykonać wewnętrzny transfer połączenia między portami a/b lub zawiesić połączenie i podjąć je na nowo na tym samym terminalu lub po podłączeniu terminala do innego gniazda na tej samej linii. Gdy połączenie jest zawieszone sieć utrzymuje połączenie ze zdalnym użytkownikiem (po kanale B), po to, aby móc zestawić je ponownie później. 20

21 Aby wykonać transfer połączenia na wolny port a/b należy na porcie z aktywnym połączeniem wybrać: R/FLASH * 79 # Port sygnalizuje przekazywane połączenie dzwonieniem. Możliwe jest podjęcie wywołania przez podniesienie słuchawki dzwoniącego aparatu lub na aparacie ISDN przy pomocy funkcji odparkowania połączenia zgodnie z instrukcją aparatu podając jako numer ID parku cyfrę 1, która jest domyślnie używana przez NT. W celu przywrócenia połączenia na tym samym porcie, użytkownik podnosi słuchawkę i wybiera: * 79# 4.14 Konferencja trójstronna (3-PTY) Usługa pozwala użytkownikowi połączyć w konferencji trójstronnej siebie i dwóch innych użytkowników (jeden w połączeniu aktywnym, a drugi w połączeniu zawieszonym), a zatem konferencja trójstronna jest możliwa pomiędzy użytkownikiem lokalnym i dwoma użytkownikami zewnętrznymi. Użytkownik inicjujący konferencję ma całkowitą kontrolę nad jej przebiegiem. Może rozłączyć lub chwilowo wyłączyć jedną ze stron z konferencji lub zakończyć konferencję. Konferencja trójstronna może być uruchomiona gdy istnieje: jedno połączenie aktywne (A) i jedno połączenie zawieszone (H). Użytkownik wybiera: R/FLASH 3 w celu włączenia połączenia H do konferencji. Później użytkownik może wybrać: R/FLASH 1 - aby przerwać połączenie dodane do konferencji (H) R/FLASH 2 - przywrócić prywatne połączenie z A (H wraca do stanu zawieszenia) R/FLASH 4 - zażądać transferu połączenia (ECT) R/FLASH 5 - wyłączyć połączenie A z konferencji i przywołać połączenie H do stanu aktywnego R/FLASH 6 - przywrócić prywatne połączenie z H (zawieszenie A, przywołanie H do stanu aktywnego) 21

22 4.15 Zamknięta grupa użytkowników (CUG) Usługa pozwala użytkownikowi być członkiem jednej lub więcej grup użytkowników. Kiedy członkostwo zostanie ustanowione sieć, wykorzystując specjalny dostęp, sprawdza połączenia pochodzące od użytkownika i przez użytkownika odbierane. Członkowie tej samej CUG są zazwyczaj uprawnieni do komunikowania się między sobą, ale połączenia opuszczające grupę lub przychodzące do grupy są zwykle zabronione. Pomimo to, członek CUG może otrzymać prawa do wykonywania (Outgoing Access) oraz odbierania (Incoming Access) połączeń poza grupą. Dodatkowe ograniczenia mogą zostać nałożone na członków grupy, aby uniemożliwić im wykonywanie (otgoin calls barred) lub odbieranie (incoming calls barred) połączeń wewnątrz grupy. Usługa CUG jest dostępna po wcześniejszym uzgodnieniu z operatorem sieci telekomunikacyjnej. Jako opcję, użytkownik może zapisać się do, traktowanej preferencyjnie, zamkniętej grupy użytkowników. W tym przypadku połączenia wychodzące będą domyślnie traktowane, jako połączenia grupy i nie trzeba żadnych dodatkowych działań ze strony użytkownika, aby wykonywać połączenia w grupie. Jeśli żadna preferencyjna grupa nie została subskrybowana to użytkownik musi wskazać indeks grupy, gdy wykonuje połączenie w grupie. W NT-IP użytkownik należący do preferencyjnej grupy CUG wykonuje połączenia na zewnątrz grupy wybierając: * 01 # przed numerem wywoływanym. Połączenia wewnątrz grupy nie wymagają żadnego prefiksu. Użytkownik bez preferencyjnej grupy CUG potrzebuje indeksu grupy CUG (np. 1234) w celu wykonania połączenia w grupie. Wtedy należy wybrać: 01 * 1234 # przed numerem wywoływanym. Połączenia realizowane poza grupą nie wymagają żadnego prefiksu Informacja o opłatach (AOC) Usługa pozwala użytkownikowi na odbieranie informacji o opłatach związanych z wykonywanymi połączeniami. Usługa dodatkowa AOC jest zazwyczaj aktywowana w podstawowym pakiecie usług, tj. użytkownik odbiera informacje przy każdym telefonie, ale 22

23 aktywacja może być wymagana tylko na dane połączenie. Usługa AOC aktualnie składa się z trzech usług: AOC-S, dostarcza informacji o częstotliwości zaliczania na początku połączenia i gdy częstotliwość ta zmieni się w czasie połączenia AOC-D, usługa dostarcza informacji o opłatach w czasie aktywnego połączenia AOC-E, usługa dostarcza informacji o opłatach po zakończeniu połączenia. Operator może wybrać: czy informacje o opłatach dostarczać w jednostkach taryfikacyjnych, czy też, jako należną kwotę pieniędzy. NT-IP pozwala przetwarzać odebrane informacje o opłatach oraz generować impulsy taryfikacyjne na porcie a/b, który zestawia połączenie. Generowanie impulsów taryfikacyjnych dostępne jest dla jednego i drugiego portu przez ustawienie odpowiedniego parametru konfiguracyjnego (rejestr N9, pozycja 3) na wartość 1. Dodatkowo, gdy informacja o opłatach dostarczana jest jako kwota pieniężna, parametr konfiguracyjny 08 zawiera kwotę równoważną zaliczanym impulsom taryfikacyjnym. Rejestr ten zawiera 4 znaczące cyfry i dodatkowe cyfry określające ilość miejsc po przecinku. Na przykład, jeśli kwota 6.05 jednostki lokalnej waluty odpowiada impulsom taryfikacyjnym, to rejestr zostanie zaprogramowany jako lub Uwaga! Impulsy taryfikacyjne mogą niekorzystnie wpływać na pracę modemów i faxów analogowych Przekierowania (CF) Rozdział odnosi się do usługi przekierowań używającej protokołu funkcjonalnego ETSI określonego w normie ETSI Usługi używane są w celu przekierowania połączeń przychodzących na inny numer. Udostępniane są trzy typy usługi: przekierowanie natychmiastowe (CFU) - wszystkie połączenia przychodzące są przekierowywane przekierowanie w przypadku zajętości (CFB) - połączenie zostaje przekierowane, gdy wywoływana strona jest zajęta przekierowanie przy braku odpowiedzi (CFNR): połączenia są przekierowywane, jeśli strona wywoływana nie odpowiada przez określony czas. 23

24 Jeśli użytkownik korzysta z usługi MSN to przekierowania mogą być aktywowane dla każdego numeru oddzielnie. Ta właściwość może nie zawsze być dostępna, tzn. może wymagać zamówienia usługi przez danego użytkownika lub może nie być udostępniana przez operatora. Dodatkowo, można przypisać usługę do różnych typów wywołań, np: audio 3.1 khz, mowa, telefon 3.1 khz, nieograniczone dane, itp. Ta właściwość może nie być dostępna w pakiecie podstawowym, ale użytkownik może zażądać przekierowania połączeń dla wszystkich typów wywołań. Tak jak każda aktywacja usługi może określić różny numer docelowy przekierowania, użytkownik ma możliwość określić różne numery docelowe dla każdego typu wywołania i dla każdego numeru przypisanego do linii. Usługa dodatkowa przekierowania (CF) jest oferowana z różnymi opcjami: Dla użytkownika obsługiwanego: informacja o przekierowaniu informacja o aktywności przekierowania - występuje gdy użytkownik wykonuje połączenie wychodzące Dla użytkownika wywołującego: informacja o przekierowaniu do kogo przekierowany prezentacja numeru użytkownika obsługiwanego, gdy występuje przekierowanie Dostępne są procedury aktywacji, deaktywacji i sprawdzenia. Protokół funkcjonalny przekierowania (CF) pozwala użytkownikowi zażądać aktywacji, deaktywacji usługi oraz sprawdzić stan usługi. Numer użytkownika obsługiwanego może być: ustawiony tylko na pierwszy numer MSN, przypisany do portu wystawiającego żądanie używając krótkiej sekwencji wyraźnie zawarty w długiej sekwencji Jeśli pierwszy numer MSN przypisany do portu jest wolny i zostanie użyta sekwencja krótka, to żądanie zostanie użyte do wszystkich numerów. Żądania aktywacji, deaktywacji lub sprawdzenia są właściwe dla wszystkich usług przekierowań. Zawiera je tabela: 24

25 usługa procedura krótka sekwencja długa sekwencja aktywacja *21*<numer># *21*<obsł>*<numer># CFU deaktywacja #21# #21*<obsł># sprawdzenie *#21# *#21<obsł># aktywacja *67*<numer># *67*<obsł>*<numer># CFB deaktywacja #67# #67*<obsł># sprawdzenie *#67# *#67<obsł># aktywacja *61*<numer># *61*<obsł>*<numer># CFNR deaktywacja #61# #61*<obsł># sprawdzenie *#61# *#61<obsł># <obsł> - numer użytkownika obsługiwanego <numer> - numer docelowy przekierowania Informacja o wyniku tych żądań jest udostępniana w postaci wiadomości głosowej. Przy sprawdzaniu, użytkownik otrzymuje informację o stanie usługi oraz jeśli usługa jest aktywna o numerach abonenta obsługiwanego i docelowego. NT-IP uwzględnia również obsługę przekierowań używając procedur stimulus. Parametr 07 pozycja 1, pozwala wybrać pomiędzy protokołem funkcjonalnym i stimulus. W tym przypadku, gdy sekwencje aktywacji, deaktywacji i sprawdzenia (tj. z kodami 21, 67 i 61) są zapisane w sieci jako sekwencje protokołu stimulus, nie potrzeba żadnego specjalnego działania za strony NT-IP. Informacje o wynikach żądań są zazwyczaj udostępniane przez sieć używając zapowiedzi słownej lub tonów potwierdzenia Oddzwanianie w przypadku zajętości (CCBS) Dodatkowa usługa CCBS umożliwia użytkownikowi A dzwoniącemu do użytkownika B (gdy jest on zajęty) automatyczne zestawienie połączenia w chwili gdy użytkownik B będzie wolny. Usługa może być wywoływana wybraniem cyfry 5 z telefonu DTMF w sytuacji gdy po odebraniu sygnału zajętości abonenta po ok. 3 sekundach NT-IP generuje odpowiednią wiadomość głosową. 25

26 Ze względu na ewentualne niezgodności protokołów, CCBS może być wywoływana również przez naciśnięcie przycisku R i sekwencji *37#. W oparciu o odpowiedź sieci NT-IP informuje użytkownika o wyniku żądania usługi. Oddzwanianie w przypadku zajętości charakteryzuje się specjalnym sygnałem dzwonka: 300ms ON, 300ms OFF, 300ms ON, 300ms OFF, 400ms ON, 2400ms OFF Użytkownik może anulować oddzwanianie przez podniesienie słuchawki i wybranie #37# lub sprawdzić stan usługi przez podniesienie słuchawki i wybranie *#37# Jawny transfer połączenia (ECT) Usługa pozwala użytkownikowi z dwoma przychodzącymi połączeniami (jedno aktywne z A i jedno zawieszone z B) zażądać od sieci, by użytkownicy A i B zostali połączeni. Jeśli żądanie zakończy się sukcesem, użytkownik żądający będzie rozłączony, gdy użytkownicy A i B zostaną połączeni. W NT-IP, ECT jest wywoływany przez wciśnięcie R/FLASH 4, gdy połączenie jest aktywne, a inne połączenie jest zawieszone (to samo gdy aktywna jest usługa 3-PTY) Usługi dodatkowe lokalne Kolejne usługi nie są usługami dodatkowymi dostarczanymi przez sieć, ale są usługami lokalnymi Opóźnione rozłączanie - przekierowanie Usługa pozwala użytkownikowi z aktywnym połączeniem przychodzącym odłożyć słuchawkę i podjąć ponownie rozmowę z innego telefonu dołączonego do tego samego portu a/b. Gdy ta właściwość jest dostępna przez ustawienie pozycji 4 rejestru N9 na wartość 1, NT-IP odkłada rozłączenie połączenia przychodzącego na 60 sekund od momentu odłożenia słuchawki. Dzięki temu użytkownik ma możliwość przeniesienia telefonu do innego gniazda lub podjęcia rozmowy z innego telefonu Różne sygnały dzwonienia Usługa pozwala użytkownikowi odbierać różne sygnały dzwonienia dla połączeń przychodzących w oparciu o wywoływany numer MSN. Dla poszczególnych portów użytkownik kojarzy określone rodzaje dzwonków z każdym z trzech dostępnych numerów MSN. Różne sygnały dzwonienia są dostępne przez umieszczenie 1 na pozycji 4 rejestru 4N. 26

27 Użytkownik wybiera wzór dzwonka związany z każdym numerem MSN przez programowanie rejestru 95. Listę używanych wzorców dzwonienia zawiera poniższa tabela: ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF Pobieranie informacji o opłatach dla ostatniego połączenia Użytkownik może pobrać informacje o opłatach dla ostatniego (wychodzącego) połączenia przez podniesienie słuchawki po zakończeniu połączenia i wybranie *41#. Informacja o opłatach za dane połączenie zostanie podana w formie wiadomości głosowej z uwzględnieniem opłat za połączenia nieodebrane. Jeśli użytkownik z aktywnym połączeniem wychodzącym wykona drugie połączenie używając usługi HOLD, zostaną podane sumaryczne opłaty dla obydwu połączeń Połączenia typu gorąca linia Usługa pozwala użytkownikowi wykonywać połączenia do wybranego numeru bez jego wybierania z klawiatury telefonu. Jeśli użytkownik podniesie słuchawkę, ale nie wybierze żadnej cyfry przez określony czas, NT-IP automatycznie dzwoni pod wskazany numer. Usługa musi być udostępniona używając pozycji A w rejestrze 9N. Rejestr 3N jest dostępny dla użytkownika i zawiera wymagane parametry dla każdego portu. Pierwsze dwie pozycje są ustawione na 0 w celu wyłączenia usługi gorącej linii. Cyfry mogą być z przedziału od 1 do 30 - oznaczają czas w sekundach 1. Następne cyfry użyte są do zapisania numeru docelowego. Użytkownik może programować numer docelowy przez podniesienie słuchawki i wybranie: * 53 * # gdzie oznacza nowy numer docelowy. Sprawdzenie aktualnej wartości tego numeru jest możliwe przez wybranie: * # 53 # 1 Wartość timera FDC (fixed destination calls) usługi gorąca linia może być modyfikowana tylko w trybie konfiguracji. 27

28 Użytkownik może deaktywować usługę przez wybranie: # 53 # Uwaga! Wybrany czas opóźnienia nie może kolidować z czasem timera T302. Czas tego timera mieści się w zakresie 10 do 15 sekund i jest używany do rozłączania połączeń zestawianych przez lokalnego użytkownika, gdy nie ma wystarczającej informacji wybierania Przechwytywanie połączeń Jeśli telefon dzwoni na jednym porcie a/b, użytkownik może przejąć to połączenie ze swojego telefonu dołączonego do innego portu a/b. Usługa musi być udostępniona używając pozycji 2 rejestru 9N. Aby przechwycić połączenie, gdy dzwoni telefon na innym porcie, użytkownik podnosi słuchawkę i wybiera: * 82 # 5 Konfiguracja 5.1 Informacje ogólne o trybach konfiguracji Procedury konfiguracji lokalnej i zdalnej są dostarczane w celu dostępu i modyfikacji ustawień konfiguracyjnych oraz diagnostyki rejestrów i pobierania oprogramowania. Ogólnie mówiąc, parametry konfiguracji są podzielone na dwie kategorie: parametry ogólne mające wpływ na ogólne działanie NT-IP parametry portu odnoszące się tylko do działania pojedynczego portu. Aby uchronić użytkownika przed niepożądaną zmianą ważnych parametrów, dostępne są dwa tryby konfiguracji: tryb konfiguracji użytkownika, który pozwala modyfikować parametry nie mające krytycznego znaczenia dla działania urządzenia tryb konfiguracji operatora, który pozwala całkowicie kontrolować wszystkie parametry urządzenia Po załadowaniu nowego oprogramowania jest ono zapisane w stałej pamięci tylko do odczytu. Oprogramowanie to może być aktywowane natychmiast, albo w późniejszym czasie używając oddzielnej komendy aktywacji. 28

29 5.1.1 Konfiguracja lokalna Możliwe są dwa typy konfiguracji lokalnej: tonowa - używając sekwencji przycisków telefonu DTMF podłączonego do portu a/b z wykorzystaniem wiadomości głosowych pomagających przeprowadzić proces konfiguracji za pomocą lokalnego komputera PC z oprogramowaniem konfiguracyjnym pracującym w systemach Windows dołączonego do portu danych NT-IP Konfiguracja zdalna Konfiguracja zdalna może być również realizowana na dwa sposoby: tonowo - używając sekwencji przycisków telefonu DTMF dołączonego do linii z prezentacją numeru (również GSM) z wykorzystaniem wiadomości głosowych pomagających przeprowadzić proces konfiguracji za pomocą zdalnego komputera PC - używającego systemu Windows. Komputer łączy się z NT-IP przez sieć ISDN wykorzystując inne NT-IP (sterownik async to sync HDLC) i dołączone oprogramowanie. 5.2 Procedury konfiguracji tonowej Konfiguracja lokalna Uwaga! W celu wprowadzenia trybu konfiguracji użytkownika należy: dołączyć telefon DTMF do jednego portu a/b rozłączyć wszystkie istniejące połączenia telefoniczne lub RS232 podnieść słuchawkę telefonu DTMF wybrać komendę dostępu Konfiguracja zdalna Uwaga! Należy użyć telefonu dołączonego do linii której numer został zapisany w docelowym NT- IP i należy upewnić się, że usługa prezentacji numer wywołującego (CLIP) jest dostępna na linii docelowej. Wtedy należy wybrać numer linii docelowej i po połączeniu przystąpić do programowania - nie ma wtedy potrzeby wprowadzania komendy dostępu. 29

30 5.2.3 Komenda dostępu Komenda dostępu wprowadza urządzenie w tryb konfiguracji lokalnej. Jednorazowe wejście w tryb konfiguracji za pomocą komendy dostępu umożliwia zaprogramowanie dowolnej ilości parametrów bez konieczności powtarzania tej komendy. Wyjście z trybu konfiguracji odbywa się przez odłożenie słuchawki telefonu. Sekwencja komendy dostępu jest następująca: # * # # * # W czasie wprowadzania komendy należy zachować przerwy krótsze niż 1 sek. między kolejnymi znakami. Efektem poprawnego wprowadzenia komendy dostępu powinien być sygnał tonowy odpowiadający następującemu wzorcowi: TT...TT...TT...TT..., itd. W razie niepowodzenia należy powtórzyć komendę dostępu używając przycisku powtórnego wybierania w telefonie (REDIAL). Po poprawnym wprowadzeniu komendy dostępu NT-IP wchodzi w tryb konfiguracji użytkownika, w którym zmieniane mogą być jedynie parametry oznaczone literą U w drugiej kolumnie tabeli (rozdziały 5.4 i 5.5) zawierających sekwencje programowania Struktura komend Każda komenda określa indeks parametru. Niektóre parametry mogą być odczytane i zmienione. Inne mogą być odczytane bez możliwości modyfikacji. Używane są następujące komendy: komendy modyfikujące, używane do konfiguracji parametrów komendy odczytu, używane do odczytywania aktualnych wartości parametrów komendy kasowania, używane do przywracania wartości fabrycznych Komendy modyfikujące mają następującą strukturę: * <indeks> * <wartość> # Komendy odczytu mają następującą strukturę: * <indeks> # Komendy kasowania mają następującą strukturę: * <indeks> * # 30

31 5.2.5 Wprowadzanie komend Gdy NT-IP wejdzie w tryb konfiguracji urządzenie emituje słyszalny ton opisany w punkcie Po wybraniu znaku * NT-IP przestaje generować ton i informuje użytkownika wiadomością: wprowadź indeks parametru Użytkownik wprowadza dwucyfrowy kod reprezentujący indeks parametru i zakańcza znakiem * dla komend modyfikujących lub znakiem # dla komend odczytu. Tylko ostatnie dwie wprowadzone cyfry są uwzględniane, w przypadku błędu użytkownik po prostu powtarza ostatnie dwie cyfry i wybiera * lub #. Jeśli wprowadzony indeks jest nieprawidłowy pojawia się wiadomość: błędny wpis występująca po słyszalnym tonie oznaczającym stan gotowości. Jeśli wprowadzony indeks jest prawidłowy to użytkownik otrzymuje wiadomość: wprowadź wartość parametru dla komendy modyfikującej lub: wartość parametru <x> jest <y> dla komendy odczytu. 5.3 Opis parametrów konfiguracji NT-IP ma kilka parametrów konfiguracji użytkownika zapisanych w pamięci stałej. Niektóre parametry takie jak: tryb pracy, konfiguracja dostępu, numery zdalnej konfiguracji, itd. są parametrami globalnymi, odnoszą się do całego systemu. Inne parametry takie jak: przypisanie numerów sieci, profil portu, udostępnienie funkcji połączenia oczekującego, generowanie impulsów taryfikacyjnych, ustawienie poziomów, itd. są charakterystyczne dla każdego poru a/b. Parametry oznaczone jako O mogą być dostępne tylko w trybie konfiguracji operatora. 31

32 5.4 Parametry globalne rejestr użytkownik/ operator domyślnie przypisania TEI *02*XX# O XX = 0-63 stałe TEI (punkt-do-punkt) XX = 64 automatyczne TEI (punkt-do- XX=64 wielopunkt) tryb pracy *04*X# O X = 0 linia S dostępna 0 X = 1 linia S niedostępna zarządzanie wywołaniami przychodzącymi X = 0 rozsiewanie *05*X# U X = 1 naprzemiennie 0 X = 2 preferowany a1/b1 X = 3 preferowany a2/b2 tryb wsparcia usług dodatkowych: X = 0 CFx stimulus, X = 1 CFx funkcjonalny Y = 1 HOLD&3PTY zgodnie z ETSI (stały) *07*XYZW# U Z = 1 do numeru jest dodawane 0 (numer wywołujący, numer użytkownika obsługiwanego, numer docelowy XYZW = 1111 przekierowania) gdy numer jest typu krajowego. Jest to używane do usługi CLI i innych. W = 1 ECT funkcjonalny, W = 0 ECT stimulus Koszt jednostki taryfikacyjnej. Cztery cyfry, po *08*XXXXX# U których następuje dodatkowa cyfra określająca ilość miejsc po przecinku. wyłączanie lokalnej konfiguracji *30*X# O X = 1 lokalna konfiguracja niedostępna 0 X = 0 lokalna konfiguracja dostępna 32
