1 ISDN Integrated Services Digital Network Cyfrowa Sieć z Integracją Usług Dostęp podstawowy BRA (Basic Rate Access): 2B + D (144 kbit/s) Kanał informacyjny B - 64 kbit/s (izochroniczny, komutacja łączy) Kanał sygnalizacyjny D -16 kbit/s (komutacja pakietowa; sygnalizacja, teleakcje) Kanały B - wykorzystywane osobno lub jako jeden kanał 128 kbit/s. Połączenie: Nieekranowana para (skrętka) przewodów w kablu Dostęp pierwotny PRA (Primary Rate Access): 30B + D (2048 Kbit/s) Ramka PCM 30/32; szczelina 0 - synchronizacja szczelina 16 - kanał D (64 kbit/s) Połączenie: światłowód lub kabel koncentryczny do abonenta Zalety ISDN: możliwość przesyłania dźwięku, danych, obrazu i tekstu za pomocą linii telefonicznej możliwość podłączenia do jednej linii ISDN osiem urządzeń ISDN o różnym przeznaczeniu możliwość jednoczesnego korzystania z dwóch połączeń - prowadzisz rozmowę telefoniczną i przesyłasz dane komputerowe. niezależnie od odległości połączenia gwarancja wysokiej jakości sygnału pewność, że w czasie połączenia nie pojawią się jakiekolwiek zakłócenia.

2 Udogodnienia w telefonii Wyświetlanie numeru abonenta wywołującego u abonenta wywoływanego wybieranie skrócone czasowe wyłączenie połączenie z abonentem zajętym po jego zwolnieniu połączenie zabronione zamawianie połączenia na określoną godzinę budzenie automatyczne połączenia konferencyjne połączenia z dobraniem trzeciego grupy zamknięte użytkowników wywołania zbiorowe transfer wywołań na wskazany numer identyfikacja wywołań złośliwych połączenia bez wybierania numeru - gorąca linia przekazywanie komunikatów przez pocztę foniczną

3 MODEL OSI (7 warstwowy)

4 Warstwa 7 i 6 (aplikacji i prezentacji) Warstwa 5 (sesji) Warstwa 4 (transportowa) - zapewnia wymaganą jakość procesu przenoszenia informacji (multipleksacja, rozdzielanie, wiązanie, segmentacja, zwiększenie szybkości transmisji).

5 Warstwa 3 (sieci) - odpowiada za transport pakietów między węzłami sieci routing. Warstwa 2 (łącza danych) zabezpieczenie przed błędami Warstwa 1 (fizyczna) - fizyczna reprezentacja sygnału, kody transmisyjne, poziomy napięć, złącza

6 STRUKTURA STYKÓW UŻYTKOWNIKA Z SIECIĄ ET zakończenie centralowe NT zakończenie sieciowe TE urządzenie końcowe LT zakończenie liniowe TA adapter liniowy Styk V: wewnętrzny styk sieciowy między abonenckim wyposażeniem liniowym a wyposażeniem centralowym Styk U: parametry w łączu cyfrowym Styk T: parametry adaptera sieciowego NT1 (odtwarzanie skal czasu, synchronizacja i ramkowanie, konwersja struktury ramkowej na liniową, konwersja szybkości transmisji, funkcje utrzymaniowe Styk S: mechanizmy pracy wielopunktowej; między stykami T i S jest adapter NT2, który realizuje funkcje komutacji i koncentracji Styk R: parametry adaptera TA dla urządzeń starego typu

7 TELEFON ISDN ZASIĘG TRANSMISJI ORIENTACYJNE CENY URZĄDZEŃ KOŃCOWYCH: - aparat telefoniczny ISDN - od ok. 300,00 z ł + VAT, - aparat telefoniczny ISDN bezprzewodowy - od ok. 800,00 z ł + VAT, - wideotelefon - od ok z ł + VAT, - karta ISDN do PC (do transmisji danych i Internetu) - od ok. 120,00 z ł + VAT, - modem ISDN - od ok. 160,00 z ł + VAT, - faks ISDN grupy 4 - od ok ,00 z ł + VAT

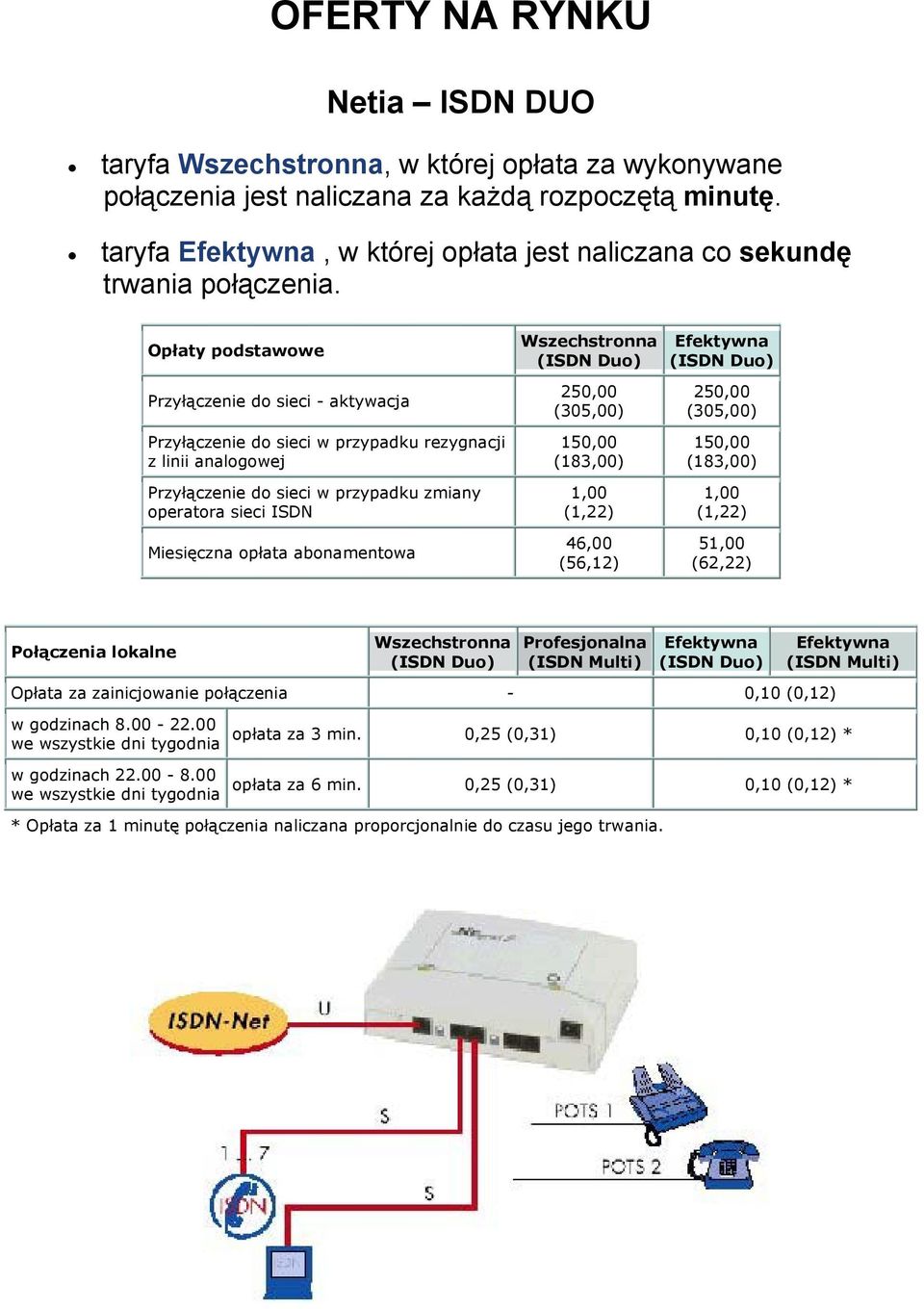

8 OFERTY NA RYNKU Netia ISDN DUO taryfa Wszechstronna, w której opłata za wykonywane połączenia jest naliczana za każdą rozpoczętą minutę. taryfa Efektywna, w której opłata jest naliczana co sekundę trwania połączenia. Opłaty podstawowe Przyłączenie do sieci - aktywacja Przyłączenie do sieci w przypadku rezygnacji z linii analogowej Przyłączenie do sieci w przypadku zmiany operatora sieci ISDN Miesięczna opłata abonamentowa Wszechstronna (ISDN Duo) 250,00 (305,00) 150,00 (183,00) 1,00 (1,22) 46,00 (56,12) Efektywna (ISDN Duo) 250,00 (305,00) 150,00 (183,00) 1,00 (1,22) 51,00 (62,22) Połączenia lokalne Wszechstronna (ISDN Duo) Profesjonalna (ISDN Multi) Efektywna (ISDN Duo) Opłata za zainicjowanie połączenia - 0,10 (0,12) w godzinach we wszystkie dni tygodnia w godzinach we wszystkie dni tygodnia Efektywna (ISDN Multi) opłata za 3 min. 0,25 (0,31) 0,10 (0,12) * opłata za 6 min. 0,25 (0,31) 0,10 (0,12) * * Opłata za 1 minutę połączenia naliczana proporcjonalnie do czasu jego trwania.

9 TP S.A. - OCTOPUS TP ISDN e-kstra : dostęp, czyli linię cyfrową ISDN TP pakiet 45 z oferty pakiety internetowe TP 50 MB na założenie strony www i konta kreator do tworzenia stron internetowych możliwość zakupu aparatu telefonicznego ISDN, modemu ISDN, karty do PC Opłaty jednorazowe produkt linia cyfrowa ISDN TP - przyłączenie Pakiet internetowy TP 45 Usługa hostingu (przestrzeń dyskowa, kreator z szablonami i wsparcie techniczne) RAZEM cena w pakiecie TP ISDN e-kstra 300 zł netto (366 zł z VAT) 1 zł netto (1,07 zł z VAT) 180 zł netto (219,60 zł z VAT) 481 zł netto (586,67 zł z VAT) Połączenia takie są taryfikowane tak, jak połączenia lokalne (zgodnie z Cennikiem Krajowych Usług Telekomunikacyjnych dla Pakietu Standardowego).

10 USŁUGI DODATKOWE MSN (Multiple Subscriber Number - wielokrotny numer abonenta) - pozwala na zastosowanie więcej niż jednego numeru z publicznego planu numeracji na tym samym łączu ISDN (max. 8 numerów dla jednego dostępu 2B+D) i umożliwia przypisanie tych numerów do wybranych terminali; DDI (Direct Dialling In - wybieranie bezpośrednie numeru wewnętrznego) - umożliwia abonentowi sieci publicznej bezpośrednie wybieranie abonenta prywatnej centrali abonenckiej, bez udziału telefonistki; SUB (Subaddresing - podadresowanie) - pozwala na rozszerzenie możliwości identyfikacji urządzeń abonenta poza przydzielony numer publiczny. AOC (Advice of Charge - informacja o opłacie za połączenie) - na terminalu abonenta jest wyświetlana informacja o opłacie za połączenie; CW (Call Waiting - połączenie oczekujące) - abonent sieci ISDN otrzymuje informację o nowym wywołaniu, które może odebrać lub odrzucić w ciągu określonego limitu czasowego; HOLD (Call Hold - zawieszanie połączenia) - umożliwia abonentowi zawieszenie lub odwieszenie prowadzonej rozmowy telefonicznej; TP (Terminal Portability - przenośność terminala) - umożliwia abonentowi przerwanie prowadzonej rozmowy i wznowienie jej z innej lokalizacji w obrębie tej samej instalacji abonenckiej; CLIP (Calling Line Identification Presentation - prezentacja numeru abonenta wywołującego) - umożliwia abonentowi wywoływanemu identyfikację abonenta wywołującego przed odebraniem połączenia; CLIR (Calling Line Idetification Restriction - blokada prezentacji numeru abonenta wywołującego) - jest stosowana przez abonenta wywołującego w celu uniemożliwienia abonentowi wywoływanemu jego identyfikacji; COLP (Connected Line Identification Presentation - prezentacja numeru abonenta dołączonego) - umożliwia prezentację numeru abonenta, z którym nawiązane zostało połączenie. Jest to przydatne np. w przypadku, gdy abonent wywołany ustawił przekierowanie połączenia; COLR (Connected Line Identification Restriction - blokada prezentacji numeru abonenta dołączonego) - umożliwia abonentowi wywoływanemu blokadę prezentacji jego numeru przez abonenta wywołującego. Abonent dzwoniący nie dowie się, z jakim numerem nastąpiło faktyczne połączenie; CFU (Call Forwarding Unconditional - przekierowanie wywołań bezwarunkowe) umożliwia natychmiastowe przekazywanie wywołań na inny, dowolnie wybrany numer, określony podczas aktywacji usługi; CFB (Call Forwarding Busy - przekierowanie wywołań przy zajętości) - przekierowywanie połączeń przychodzących na inny numer, jeżeli nasza linia jest zajęta. Np.: jeżeli rozmawiamy przez telefon, a ktoś w tym czasie do nas zadzwoni, jego połączenie zostanie skierowane na numer podany przy aktywacji usługi; CFNR (Call Forwarding No Reply - przekierowanie wywołań przy braku odpowiedzi) przekierowanie połączeń przychodzących na inny, dowolnie wybrany numer, określony w czasie aktywacji, jeżeli abonent wywołany nie zgłasza się; MCID (Malicious Call Identification - identyfikacja połączeń złośliwych) - usługa umożliwia zarejestrowanie numerów abonentów wywoływanego i wywołującego oraz daty i godziny połączenia. Połączenia złośliwe, uciążliwe lub zawierające groźby mogą być rejestrowane podczas trwania rozmowy lub w ciągu 20 sekund po jej zakończeniu przez uaktywnienie tej usługi za pomocą terminala ISDN. Dane zarejestrowane przez TP z wykorzystaniem usługi dodatkowej MCID pozostają do dyspozycji TP, która udostępnia je (w zakresie i na warunkach określonych we właściwych aktach prawnych) organom bezpieczeństwa i porządku publicznego. UUS1 (User to User Signalling 1 - sygnalizacja między użytkownikami) - usługa pozwala na wysyłanie krótkich wiadomości tekstowych do innych abonentów ISDN. Wiadomość jest prezentowana na wyświetlaczu aparatu odbiorcy bez potrzeby odbierania połączenia.
