1 VIESMANN VITOTRANS 353 Moduł świeżej wody Do podgrzewu ciepłej wody użytkowej na zasadzie podgrzewacza przepływowego. Do montażu ściennego Dane techniczne Numer zam. i ceny: Patrz cennik VITOTRANS 353 Pobierana ilość zgodnie z procedurą kontrolną SPF Współczynnik mocy 1 (WM 1): Przy ustawionej temperaturze ciepłej wody użytkowej 45 C Przy temperaturze wody na zasilaniu wodą grzewczą 6 C Przy temperaturze na wlocie zimnej wody użytkowej 1 C Typ PBS: Pobierana ilość do 25 l/min Typ PBM: Pobierana ilość do 48 l/min Typ PBL: Pobierana ilość do 68 l/min 5/216

2 Informacje o produkcie Kompaktowy i w pełni gotowy do montażu moduł ścienny. Do wygodnego podgrzewu ciepłej wody użytkowej na zasadzie podgrzewacza przepływowego. Ze zintegrowanym, okablowanym i wstępnie ustawionym regulatorem do ustawiania żądanej temperatury ciepłej wody użytkowej i przełączania pod wpływem temperatury opcjonalnego zestawu do rozdzielania powrotu Z wysokowydajnym płytowym wymiennikiem ciepła o dużym przekroju do niskiej temperatury na powrocie Z czujnikiem przepływu objętościowego do dokładnego pomiaru przepływu w obiegu ciepłej wody użytkowej Wysokowydajna pompa obiegowa z regulacją obrotów do obiegu pierwotnego Z zaworami odcinającymi z zintegrowanym zaworem zwrotnym. Z uchwytem do montażu na ścianie i izolacją cieplną. Typ PBM i PBL: Ukł. kaskadowy z maks. 4 jednakowymi modułami Podsumowanie zalet Różnorodność zastosowań dzięki możliwości poboru dużej ilości wody: np. w domach jedno- i dwurodzinnych, obiektach sportowych, domach spokojnej starości. Dzięki zastosowaniu zasady działania przepływowego podgrzewacza wody do dyspozycji jest zawsze świeża, ciepła woda użytkowa. Nie ma potrzeby gromadzenia ciepłej wody użytkowej. Wstępnie zainstalowany moduł do szybkiego i łatwego montażu na ścianie zintegrowane i podłączone są już regulator i pompa obiegowa o wysokiej wydajności. Kompaktowa konstrukcja sprawia, że integracja z podgrzewaczem buforowym wody grzewczej w istniejącej już instalacji grzewczej jest niezwykle prosta. Niska wymagana temperatura na zasilaniu zapewnia optymalne włączenie do niskotemperaturowej instalacji grzewczej z instalacją solarną. Regulator z wyświetlaczem graficznym i miejscem na kartę SD na potrzeby tworzenia bilansów instalacji Możliwość utworzenia układu kaskadowego bez dodatkowego, zewnętrznego regulatora (typ PBM i PBL) 2 VIESMANN VITOTRANS 353

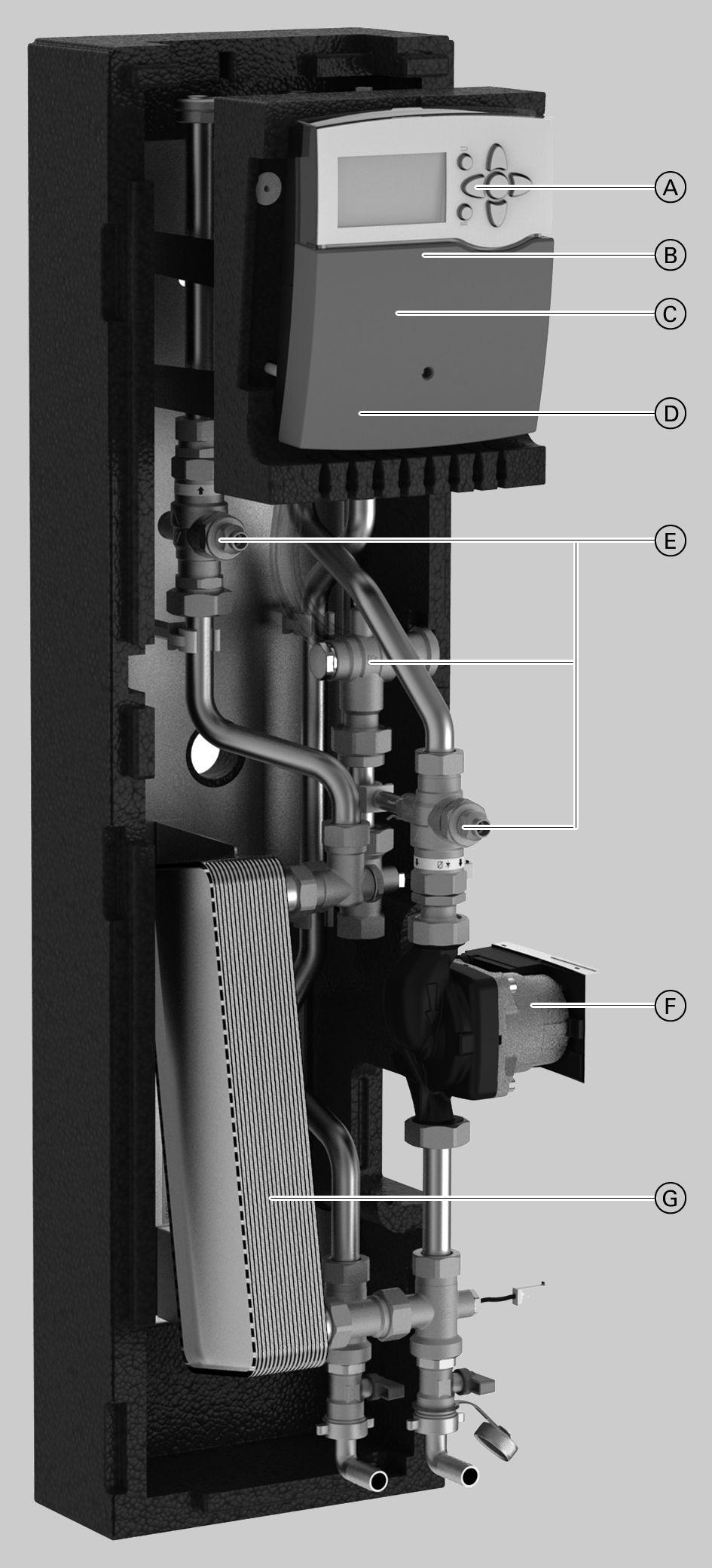

3 Podsumowanie zalet (ciąg dalszy) Vitotrans 353, typ PBS A Regulator B Zawór kulowy (za regulatorem) C Zawór bezpieczeństwa (za regulatorem) D Czujnik przepływu objętościowego (za regulatorem) E Zawór kulowy F Pompa obiegowa o wysokiej wydajności po stronie wody grzewczej (ob. pierwotny) G Płytowy wymiennik ciepła VITOTRANS 353 VIESMANN 3

4 Dane techniczne Przystosowany do następujących instalacji: Temperatura ciepłej wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 95 C Ciśnienie robocze po stronie wody grzewczej do 1 bar (1, MPa) Ciśnienie robocze po stronie cieplej wody użytkowej do 1 bar (1, MPa) Do całkowitej twardości wody wynoszącej 2 dh (3,6 mol/m 3 ) Wskazówka Maks. ciśnienie w instalacji zależy od kolejnych podzespołów instalacji, np. podgrzewacza buforowego wody grzewczej. Vitotrans 353, typ PBS l PBS PBM PBL Pobór l/min do 25 do 48 do 68 zgodnie z procedurą kontrolną SPF, współczynnik mocy 1 (WM 1) Patrz wskazówka pod tabelą. Materiały Armatura mosiądz mosiądz mosiądz Wymiennik ciepła płyty i króćce Stal nierdzewna Stal nierdzewna Stal nierdzewna pion Miedź Miedź Miedź Zawór zwrotny mosiądz mosiądz mosiądz Izolacja cieplna EPP EPP EPP Wymiary Długość (głębokość) mm Szerokość mm Wysokość mm Masa całk. z izolacją cieplną kg Objętość ciepłej wody użytkowej l,55 1,78 2,59 Objętość wody grzewczej l,58 1,91 2,41 Przyłącza Ob. pierw.: Zasilanie wodą grzewczą i powrót wody grzewczej G 1 1¼ 1¼ Ob. wtórn.: zimna i ciepła woda użytkowa G 1 1 1½ Czujnik przepływu objętościowego ¾ Zasada pomiaru Vortex ultradźwięki ultradźwięki Zakres pomiaru l/min 2 do 4 1 do do 133 Wyposażenie Zawór bezpieczeństwa w ob. wtórnym bar Liczba płyt w wymienniku ciepła Zawór zwrotny po stronie wody grzewczej mm H2O 1 x 2 1 x 2 2 x 4 Czujniki ob. pierw. 1 x Pt1 1 x Pt1 1 x Pt1 ob. wtórn. 2 x Pt1 2 x Pt1 2 x Pt1 Możliwość utworzenia ukł. kaskadowego (liczba możliwych modułów) 4 4 Wskazówka dot. poboru Pobierana ilość zgodnie z procedurą kontrolną SPF Współczynnik mocy 1 (WM 1): Przy ustawionej temperaturze ciepłej wody użytkowej 45 C Przy temperaturze wody na zasilaniu wodą grzewczą 6 C Przy temperaturze na wlocie zimnej wody użytkowej 1 C Wskazówka Przyłącza wody użytkowej mogą się znajdować do wyboru z prawej lub lewej strony. 4 VIESMANN VITOTRANS 353

5 Dane techniczne (ciąg dalszy) Vitotrans 353, typ PBS PI ZI Vitotrans 353, typ PBM i PBL PI 45 ZI 68 CWU CWU ZWU ZWU S S E Pl Spust Z prawej: po stronie wody grzewczej Z lewej: po stronie ciepłej wody użytkowej Powrót wody grzewczej Zl Zasilanie wodą grzewczą ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa Vitotrans 353, typ PZS i PZM Vitotrans 353, typ PBS i PBM są dostępne również jako Vitotrans 353, typ PZS i PZM do montażu w następujących podgrzewaczach buforowych wody grzewczej: Vitotrans 353: Typ PZS (Pobierana ilość do 25 l/min) Typ PZM (Pobierana ilość do 48 l/min) Vitocell 14-E Vitocell 16-E Vitocell 1-E Vitocell 12-E *1 4 l 6 l 75 l 95 l 6 l 4 l 6 l 75 l 95 l 75 l 95 l x x x x x x x x x x x x x x x x x x x x *1 W przypadku Vitocell 12-E w zakresie dostawy. VITOTRANS 353 VIESMANN 5

6 Dane techniczne (ciąg dalszy) Vitotrans 353, typ PZS i PZM są gotowe do bezpośredniego montażu w podgrzewaczu buforowym wody grzewczej i mają następujące wyposażenie: Zestaw do cyrkulacji, wstępnie zmontowany Zestaw do rozdzielania powrotu, wstępnie zmontowany Do zakresu dostawy należą: Wspornik montażowy Przewody rurowe złączki do podłączenia do podgrzewacza buforowego wody grzewczej Pompa pierwotna Vitotrans 353, typ PBS PBM PBL Wysokowydajna pompa obiegowa z Wilo Yonos PARA 7. Grundfos UPM Grundfos UPM regulacją obrotów Napięcie znamionowe V Pobór mocy Min. W Maks. W Regulacja obrotów PWM PWM PWM Charakterystyki pomp i opory przepływu po stronie wody grzewczej Wskazówka Charakterystyki oporności A odnoszą się do wszystkich podzespołów wymiennika ciepła Vitotrans 353 włącznie z płytowym wymiennikiem ciepła D Wysokość tłoczenia w mbar kpa B A C Przepływ objętościowy w l/h 2 Pompa pierwotna do typu PBS A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna 6 VIESMANN VITOTRANS 353

7 Dane techniczne (ciąg dalszy) D Wysokość tłoczenia w mbar 4 4 B 2 kpa 2 A C Przepływ objętościowy w l/h 3 Pompa pierwotna do typu PBM A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna D 6 6 Wysokość tłoczenia mbar 4 2 kpa B 4 A 2 C Przepływ objętościowy w l/h Pompa pierwotna do typu PBL A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna Przykład odczytu do poniższych tabel poboru Przykładowego odczytu dokonano w oparciu o tabelę poboru do Vitotrans 353, typ PBS. Wartości odczytane z tabeli zostały wyróżnione w tekście i w tabeli pogrubioną czcionką. Ustawiona temperatura ciepłej wody użytkowej w podgrzewaczu buforowym wody grzewczej 65 C i w regulatorze 5 C W przypadku temperatury 65 C w podgrzewaczu buforowym wody grzewczej można podgrzać maks. 24 l/min wody użytkowej z 1 C do 5 C ( mocy 68 kw) Aby podgrzać 1 l wody użytkowej z 1 C do 5 C, w podgrzewaczu buforowym wody grzewczej 1, l musi być utrzymana temperatura 65 C. VITOTRANS 353 VIESMANN 7

8 Dane techniczne (ciąg dalszy) Można zwiększyć ilość wody z 24 l/min o temp. 5 C do 27 l/min (o temp. 45 C), mieszając ją na zaworze wody (lub zaworze mieszającym) z zimną wodą użytkową (1 C). Temperatura wody na powrocie po stronie ciepłej wody użytkowej przy 24 l/min: 24 C 8 VIESMANN VITOTRANS 353

9 Dane techniczne (ciąg dalszy) Tabela poboru Vitotrans 353, typ PBS Temperatura wody grzewczej w podgrzewaczu buforowym Ustawiona temperatura ciepłej wody użytkowej Maks. moc pobiercza dla Vitotrans 353 *2 Moc przesyłowa Wymagana objętość podgrzewacza buforowego na każdy l ciepłej wody Przy temperaturze na wlocie zimnej wody użytkowej wyn. 1 C: Maks. ilość pobierana *3 na zaworze mieszającym przy 4 C 45 C 5 55 C Temperatura wody na powrocie do podgrzewacza buforowego w C w C w l/min w kw w l w l/min w l/min w l/min w l/min w C , , , , , , , , , , *4 69, , , , , *4 69, *4 81, , , , *4 69, *4 81, , , , *4 69, *4 81, *4 92, , , *4 69, *4 81, *4 92, , , *4 69, *4 81, *4 92, *4 14, , *4 69, *4 81, *4 92, *4 14, , *2 Maks. pobór zależy od straty ciśnienia po stronie pierwotnej. *3 Maks. pobór jest zależny od długości i izolacji cieplnej przewodów rurowych. *4 Maks. przepływ objętościowy: 33 l/min strata ciśnienia w przypadku Vitotrans 1 mbar. Wyższe wartości są możliwe wyłącznie warunkowo ze względu na ukł. hydrauliczny. Granica pomiaru czujnika przepł. obj.: 42 l/min VITOTRANS 353 VIESMANN 9

10 Dane techniczne (ciąg dalszy) Tabela poboru Vitotrans 353, typ PBM Temperatura wody grzewczej w podgrzewaczu buforowym Ustawiona temperatura ciepłej wody użytkowej Maks. pobór z Vitotrans 353 *2 Moc przesyłowa Wymagana objętość podgrzewacza buforowego na każdy l ciepłej wody Przy temperaturze na wlocie zimnej wody użytkowej wyn. 1 C: Maks. pobierana ilość *3 na zaworze mieszającym przy 4 C 45 C 5 55 C Temperatura wody na powrocie do podgrzewacza buforowego w C w C w l/min w kw w l w l/min w l/min w l/min w l/min w C , , , , , , , , , , *5 125, , , , , *5 125, , , , , *5 125, *5 146, , , , , *5 146, *5 167, , , *5 125, *5 146, *5 167, , , *5 125, *5 146, *5 167, *5 188, , *5 125, *5 146, *5 167, *5 188, , Wskazówka W przypadku eksploatacji kaskadowej dane dotyczące mocy należy przemnożyć przez liczbę modułów. *2 Maks. pobór zależy od straty ciśnienia po stronie pierwotnej. *3 Maks. pobór jest zależny od długości i izolacji cieplnej przewodów rurowych. *5 Maks. przepływ objętościowy: 6 l/min strata ciśnienia w przypadku Vitotrans 1 mbar. Wyższe wartości są możliwe wyłącznie warunkowo ze względu na ukł. hydrauliczny. Granica pomiaru czujnika przepł. obj.: 13 l/min 1 VIESMANN VITOTRANS 353

11 Dane techniczne (ciąg dalszy) Tabela poboru Vitotrans 353, typ PBL Temperatura wody grzewczej w podgrzewaczu buforowym Ustawiona temperatura ciepłej wody użytkowej Maks. pobór z Vitotrans 353 *2 Moc przesyłowa Wymagana objętość podgrzewacza buforowego na każdy l ciepłej wody Przy temperaturze na wlocie zimnej wody użytkowej wyn. 1 C: Maks. pobierana ilość *3 na zaworze mieszającym przy 4 C 45 C 5 55 C Temperatura wody na powrocie do podgrzewacza buforowego w C w C w l/min w kw w l w l/min w l/min w l/min w l/min w C , , , , , , , , , , *6 174, , , , , *6 174, *6 23, , , , *6 174, *6 23, , , , *6 174, *6 23, *6 231, , , *6 174, *6 23, *6 231, *6 26, , *6 174, *6 23, *6 231, *6 26, , *6 174, *6 23, *6 231, *6 26, *6 289, Wskazówka W przypadku eksploatacji kaskadowej dane dotyczące mocy należy przemnożyć przez liczbę modułów. *2 Maks. pobór zależy od straty ciśnienia po stronie pierwotnej. *3 Maks. pobór jest zależny od długości i izolacji cieplnej przewodów rurowych. *6 Maks. przepływ objętościowy: 83 l/min strata ciśnienia w przypadku Vitotrans 1 mbar. Wyższe wartości są możliwe wyłącznie warunkowo ze względu na ukł. hydrauliczny. Granica pomiaru czujnika przepł. obj.: 13 l/min VITOTRANS 353 VIESMANN 11

12 Stan fabryczny Vitotrans 353, typ PBS, PBM i PBL Wiszący moduł świeżej wody do podgrzewu ciepłej wody użytkowej na zasadzie podgrzewacza przepływowego. Wysokowydajny płytowy wymiennik ciepła o dużej powierzchni Zintegrowany, wstępnie okablowany i ustawiony regulator Wysokowydajna pompa obiegowa z regulacją obrotów Czujnik przepływu objętościowego Czujniki temperatury Zawory odcinające ze zintegrowanym zaworem zwrotnym Uchwyt ścienny Izolacja cieplna Wskazówka dot. wyposażenia dodatkowego do układu kaskadowego (patrz strona 17, Pompa cyrkulacyjna ciepłej wody użytkowej ) Do regulatora wymiennika Vitotrans 353 można podłączać tylko wysokowydajne pompy obiegowe. Wskazówki projektowe Gwarancja Gwarancja, jakiej udzielamy zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Do instalacji o całkowitej twardości wody do 2 dh (3,6 mol/m 3 ). Podłączenie po stronie wody grzewczej patrz dokumentacja projektowa Przykłady instalacji. Przyłącze po stronie ciepłej wody użytkowej Przyłącze wg DIN 1988 H P F E C D A G B K M O R K P L N K O S T U A Przeponowe ciśnieniowe naczynie zbiorcze B Spust C Przewód cyrkulacyjny D Ciepła woda użytkowa E Sprężynowy zawór zwrotny, klapowy Typ PZS: zamontowana Typ PBS: Element zestawu do cyrkulacji (wyposażenie dodatkowe) F Pompa cyrkulacyjna Typ PZS: zamontowana Typ PBS: Element zestawu do cyrkulacji (wyposażenie dodatkowe) G Widoczny wylot przewodu wyrzutowego Obowiązek zamontowania zaworu bezpieczeństwa. H Zawór bezpieczeństwa K Zawór odcinający L Zawór regulacyjny strumienia przepływu M Przyłącze manometru N Zawór zwrotny O Spust P Zimna woda użytkowa R Filtr wody użytkowej S Reduktor ciśnienia T Zawór zwrotny, klapowy//złączka rurowa U Vitotrans 353 Zalecenie: Zawór bezpieczeństwa montować ponad górną krawędzią wymiennika ciepła Vitotrans 353. Dzięki temu jest on chroniony przed zanieczyszczeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma konieczności opróżniania Vitotrans 353 po stronie ciepłej wody użytkowej. 12 VIESMANN VITOTRANS 353

13 Wskazówki projektowe (ciąg dalszy) Zastosowanie zgodne z przeznaczeniem Urządzenie wolno montować w instalacjach grzewczych wyłącznie między podgrzewaczem buforowym wody grzewczej i obiegiem ciepłej wody użytkowej. Ze względów konstrukcyjnych urządzenie wolno montować i eksploatować wyłącznie w położeniu pionowym. Należy przestrzegać technicznych wartości granicznych podanych w niniejszej instrukcji. Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Podgrzewacze buforowe wody grzewczej przeznaczone są wyłącznie do wody o jakości wody pitnej. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji komponentów systemu. Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Wyposażenie dodatkowe Zestaw do cyrkulacji Zestaw do cyrkulacji do montażu w Vitotrans 353 w funkcji pompy cyrkulacyjnej Elementy składowe: Wysokowydajna pompa obiegowa z regulacją obrotów *7 Zawór odcinający Przewody rurowe Vitotrans 353, typ PBS PBM i PBL Nr zam. ZK1 34 ZK1 341 Wysokowydajna pompa obiegowa z regulacją obrotów Wilo Yonos PARA Z ST 15/7. Grundfos UPM CIL Napięcie znamionowe V Pobór mocy Min. W 3 2 Maks. W 45 7 Regulacja obrotów PWM PWM Zestaw do cyrkulacji do typu PBS Zestaw do cyrkulacji do typu PBM i PBL *7 Do regulatora wymiennika Vitotrans 353 można podłączać tylko wysokowydajne pompy obiegowe. VITOTRANS 353 VIESMANN 13

14 Wyposażenie dodatkowe (ciąg dalszy) Charakterystyki pomp i opory przepływu po stronie ciepłej wody użytkowej Wskazówka Charakterystyki oporności A odnoszą się do wszystkich podzespołów wymiennika ciepła Vitotrans 353 włącznie z płytowym wymiennikiem ciepła D Wysokość tłoczenia w mbar 4 2 kpa 4 2 B A C Przepływ objętościowy w l/h 2 Zestaw do cyrkulacji z wymiennikiem ciepła Vitotrans 353, typ PBS A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna D Wysokość tłoczenia w mbar 4 2 kpa 4 B A 2 C Przepływ objętościowy w l/h Zestaw do cyrkulacji z wymiennikiem ciepła Vitotrans 353, typ PBM A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna 14 VIESMANN VITOTRANS 353

15 Wyposażenie dodatkowe (ciąg dalszy) Wysokość tłoczenia w mbar kpa 6 D 4 B A 2 C Przepływ objętościowy w l/h Zestaw do cyrkulacji z wymiennikiem ciepła Vitotrans 353, typ PBL A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna Zestaw do rozdzielania powrotu 3-drogowy zawór do rozdziału wody na powrocie wody grzewczej do podgrzewacza buforowego w zależności od temperatury. Montaż na zewnątrz Długość przewodu: 1,5 m z tulejami zaciskowymi Wskazówka Działanie patrz dokumentacja projektowa Przykłady instalacji. VITOTRANS 353 VIESMANN 15

16 Wyposażenie dodatkowe (ciąg dalszy) Do typu PBS: Do typu PBM i PBL: Nr zam. ZK1 343 Nr zam. ZK1 344 DN 2 DN 25 Przyłącze G 1, gwint zewnętrzny Przyłącze G 1½, gwint zewnętrzny Współczynnik K VS : 1,5 Współczynnik K VS : 6, G G 1 1/2 G G 1 1/2 47 G G 1 1/2 Zanurzeniowy czujnik temperatury Nr zam. ZK1 345 Do sterowania zestawem do rozdzielania powrotu za pomocą różnicowego regulatora temperatury. Jeden z wymaganych w tym celu czujników temperatury znajduje się w zakresie dostawy Vitotrans 353. Do pomiaru temperatury w tulei zanurzeniowej. Do montażu w podgrzewaczu buforowym wody grzewczej Dane techniczne Długość przewodu Typ czujnika 5, m Pt1 Zawór do pobierania próbek Nr zam. ZK1 346 Zawór z możliwością dezynfekcji płomieniem do pobierania próbek wody zgodnie z rozporządzeniem o wodzie użytkowej. Do montażu w Vitotrans 353, typ PBM i PBL G 1/4 16 VIESMANN VITOTRANS 353

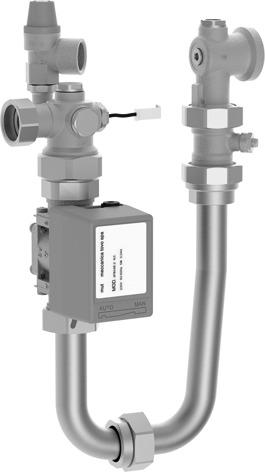

17 Wyposażenie dodatkowe ukł. kaskadowego Zawór przełączny 2-drogowy zawór z napędem elektrycznym, z zestawem rur do montażu w każdym Vitotrans 353 w ukł. kaskadowym. Długość przewodu: 1, m z tulejami zaciskowymi Do typu PBM: Nr zam. ZK1 347 DN 25 Przyłącze G 1, gwint zewnętrzny Do typu PBL: Nr zam. ZK1 348 DN 32 Przyłącze G 1¼, gwint zewnętrzny Pompa cyrkulacyjna ciepłej wody użytkowej Wysokowydajna pompa obiegowa z regulacją obrotów jako pompa cyrkulacyjna w ukł. kaskadowym Vitotrans 353 Długość przewodu: 1,5 m z tulejami zaciskowymi Pompa cyrkulacyjna ciepłej wody użytkowej Nr zam. Wysokowydajna pompa obiegowa z regulacją obrotów Napięcie znamionowe Pobór mocy Min. Maks. Regulacja obrotów 7 W ZK1 349 Grundfos UPM CIL 14 W ZK1 35 Grundfos UPM (N) V W W 2 7 PWM 6 14 PWM Montaż na zewnątrz Sterowanie za pomocą regulatora Vitotrans 353*8 Zawór zwrotny zapewnia inwestor. Pompa cyrkulacyjna ciepłej wody użytkowej 7 W 3,5 G Pompa cyrkulacyjna ciepłej wody użytkowej 14 W *8 Do regulatora wymiennika Vitotrans 353 można podłączać tylko wysokowydajne pompy obiegowe. VITOTRANS 353 VIESMANN 17

18 Wyposażenie dodatkowe ukł. kaskadowego (ciąg dalszy) Charakterystyki pomp i opory przepływu po stronie ciepłej wody użytkowej Wysokość tłoczenia mbar 4 2 kpa Przepływ objętościowy w l/h 3 Pompa cyrkulacyjna ciepłej wody użytkowej 7 W Wysokość tłoczenia mbar kpa Przepływ objętościowy w l/h 6 Pompa cyrkulacyjna ciepłej wody użytkowej 14 W Przewód magistrali V Nr zam. ZK1 351 Przewód z tulejami zaciskowymi do połączenia regulatorów w układzie kaskadowym Długość przewodu: 2, m Przekrój przewodu:,25 mm 2 Kontaktowy czujnik temperatury Nr zam. ZK1 352 Do optymalnego sterowania pompą cyrkulacyjną Do rejestracji temperatury w rurze Dane techniczne Długość przewodu Typ czujnika 1,5 m Pt1 Zestaw do rozdzielania powrotu 3-drogowy zawór do rozdziału wody na powrocie wody grzewczej do podgrzewacza buforowego w zależności od temperatury. Długość przewodu: 1,5 m z tulejami zaciskowymi Montaż na zewnątrz 18 VIESMANN VITOTRANS 353

19 Wyposażenie dodatkowe ukł. kaskadowego (ciąg dalszy) Do 2 układu kaskadowego: Do 3 i 4 układu kaskadowego: Nr zam. ZK1 353 Nr zam. ZK1 546 DN 4 Przyłącze G 2, gwint zewnętrzny Współczynnik K VS : 25 DN 5 Przyłącze G 2, gwint wewnętrzny Współczynnik K VS : 4 16 G G G 2 G G 2 G VITOTRANS 353 VIESMANN 19
