Katalog produktów TAUROS (2017)

Transkrypt

1

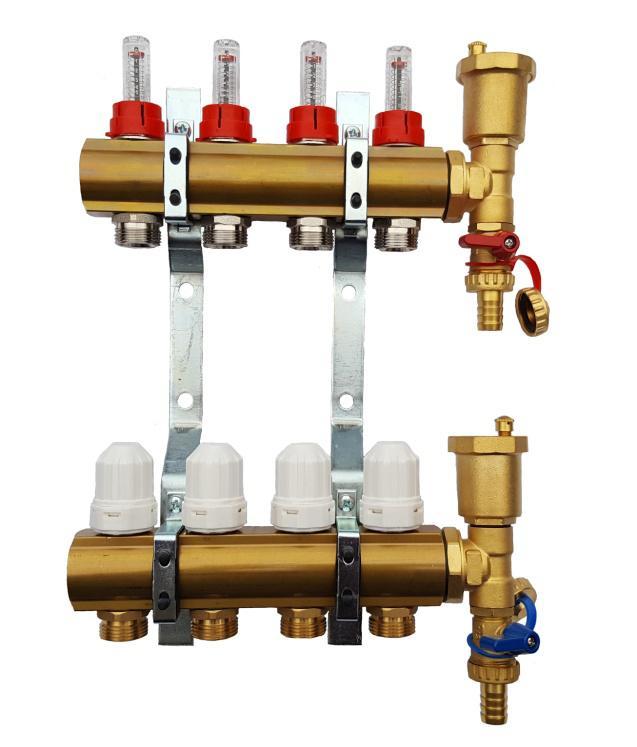

2 Rozdzielacz do ogrzewania podłogowego RTS Nr Profil mosiężny C6 - Średnica Ř30-1'' Gwinty czołowe - Trójnik 1'' z odpowietrznikiem automatycznym i zaworem spustowym. - Przepływomierz 0,5-5,0 l/m - Wkładka termostatyczna z ręcznymi pokrętłami (KVS 2,75) - Nypel 3/4'' (Rozstaw 50mm) - Mocowanie rozdzielacza na wieszaku cynkowanym z amortyzatorami w rozstawie 210mm Strona 1

3 Rozdzielacz do ogrzewania podłogowego RS Nr Profil mosiężny C6 - Średnica Ř30-1'' Gwinty czołowe - Trójnik 1'' z odpowietrznikiem automatycznym i zaworem spustowym. - Przepływomierz 0,5-5,0 l/m - Zawór ręczno odcinający - Nypel 3/4'' (Rozstaw 50mm) - Mocowanie rozdzielacza na wieszaku cynkowanym z amortyzatorami w rozstawie 210mm Strona 2

4 Rozdzielacz do ogrzewania podłogowego ROD Nr Profil mosiężny C6 - Średnica Ř30-1'' Gwinty czołowe - Trójnik 1'' z odpowietrznikiem automatycznym i zaworem spustowym. - Zawór ręczno odcinający - Nypel 3/4'' (Rozstaw 50mm) - Mocowanie rozdzielacza na wieszaku cynkowanym z amortyzatorami w rozstawie 210mm Strona 3

5 Rozdzielacz do ogrzewania CO Nr Profil mosiężny C6 - Średnica Ř30-1'' Gwinty czołowe - Zawór mini 1/2"x16 z adapterem Pex 3/4x16 - Korek Ślepy 1'' - Odpowietrznik ręczny 1/2'' - Mocowanie rozdzielacza na wieszaku cynkowanym z amortyzatorami w rozstawie 210mm Strona 4

6 Układ mieszający Nr 110 Układ Pompowy Wilo Mieszający do Rozdzielacza Przeznaczenie Pompa cyrkulacyjna z serii Wilo-Yonos PARA jest przeznaczona do wodnych systemów grzewczych i innych podobnych systemów ze zmieniającymi się w sposób ciągły wielkościami przepływu. Czynniki dopuszczone do woda grzewcza i roztwory wody/glikolu w proporcji 1:1. Jeżeli dodawany jest glikol, z uwagi na zwiększona lepkość wydajność pompy powinna być skorygowana w zależności od procentowego udziału glikolu w roztworze. ciąg dalszy na następnej stronie Strona 5

7 Zestaw pompowo-mieszający jest stosowany w systemach ogrzewania podłogowego w układzie mieszanym, czyli gdy niskotemperaturowe ogrzewanie podłogowe wraz z wysokotemperaturową instalacją grzejnikową pracują w jednej instalacji grzewczej. Zestaw obniża i utrzymuje temperaturę czynnika zasilającego instalację ogrzewania podłogowego, przy jednoczesnym zachowaniu maksymalnej efektywności energetycznej. W skład zestawu wchodzi: Pompa cyrkulacyjna z serii Wilo-Yonos PARA Dane techniczne Pompy: Dopuszczone media: Woda grzewcza Wodne roztwory glikolu (max. 1:1; powyżej 20%stężenia glikolu, należy sprawdzić parametry doboru pompy) Osiągi: Max. wysokość podnoszenia (Hmax) 6,2 m (model 6 m) 7,3 m (model 7 m) Max. przepływ (Qmax) 3,3 m3/h Dopuszczalny obszar zastosowania : Zakres temperatury medium przy max. temp. otoczenia w zastosowaniach ogrzewania i klimatyzacji. Patrz na tabliczce znamionowej symbol TF Przy temp. otoczenia 52 C = TF 0 do 110 C Przy 57 C = 0 do 95 C Przy 60 C = 0 do 90 C Przy 67 C = 0do 70 C Max. ciśnienie robocze: Zgodnie z wartością na tabliczce znamionowej. ciąg dalszy na następnej stronie Strona 6

8 Podłączenie elektryczne : Podłączenie zasilania 1~230 V +10%/-15%, 50/60 Hz (zgodnie z. IEC 60038) Silnik/Electronika: Zgodność elektromagnetyczna EN Generowanie zakłóceń EN / EN Odporność na zakłócenia EN / EN Stopień ochrony IP X4D Klasa izolacji F RoHS zgodna Minimalna wysokość podnoszenia w króćcu ssawnym zapobiegająca kawitacji, przy temp. Medium: Odpowiednio przy 50/95/110 C 0,5 / 4,5 / 11 m Termostatyczny zawór mieszający - Pomiar temperatury oraz utrzymanie wody w podłogówce na odpowiedniej temperaturze odbywa się za pomocą zaworu termostatycznego. Temperaturę ustawiamy na pokrętle termostatora. W zależności od ustawionej temperatury - zawór samodzielnie reguluje dopuszczaniem ciepłej wody z zasilania, lub chłodniejszej wody z powrotu pętli podłogowych. Termometr: 1 sztuka termometr umożliwia kontrolę temperatury w układzie Pełna oferta rozdzielaczy znajduje się na stronie Strona 7
