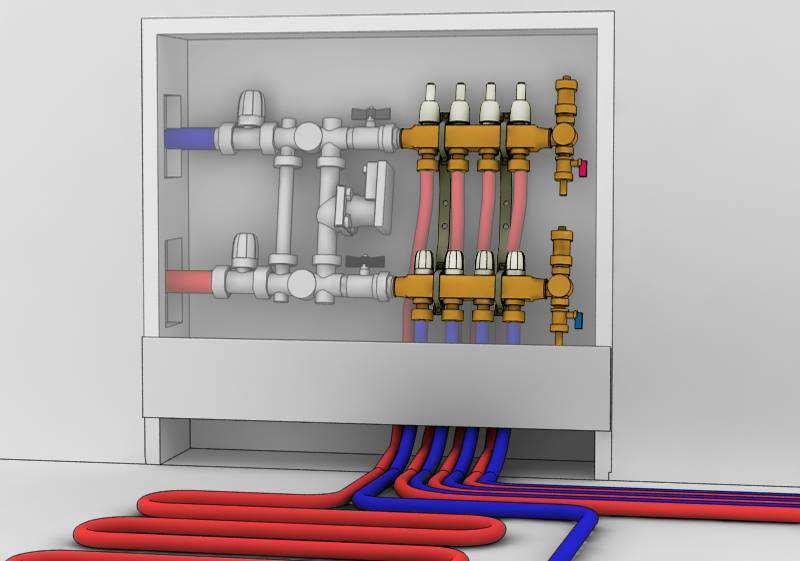

1 KARTA PRODUKTU (ver ) 1. Nazwa Rozdzielacze do ogrzewania płaszczyznowego z mosiądzu lub stali nierdzewnej 2. Cechy i przeznaczenie produktu Rozdzielacze firmy Capricorn przystosowany jest do rozdzielania czynnika grzewczego/chłodniczego na poszczególne pętle instalacji. Rola rozdzielaczy w instalacji ogrzewania podłogowego: rozdział czynnika grzewczego do obiegów grzejnych zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego (niezależne zasilanie każdego obiegu grzewczego) możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową możliwość przyłączenia grupy mieszająco- pompowej w celu uzyskania na rozdzielaczu temperatury właściwej dla ogrzewania podłogowego Rozdzielacz w przypadku instalacji ogrzewania płaszczyznowego zasilany jest wodą o temperaturze maksymalnej 60 C. Zasilanie należy podłączyć do górnej belki rozdzielacza oznaczonej kolorem czerwonym, a powrót do belki oznaczonej kolorem niebieskim.

2 3. Konstrukcja Sprzedawane przez Capricorn rozdzielacze do ogrzewania płaszczyznowego, w zależności od wersji, są wyposażone w podstawowe elementy instalacyjne umożliwiające podłączenie do dowolnej instalacji źródła ciepła jak i zastosowanie dowolnego systemu ogrzewania płaszczyznowego (zwane w dalszej części rozdzielaczami) lub posiadają pełne wyposażenie instalacyjne rekomendowane przez firmę Capricorn (zwane w dalszej części rozdzielaczami wyposażonymi w podzespoły do rozdzielaczy). W skład rozdzielacza do ogrzewania płaszczyznowego wchodzą: 1a. Belka zasilająca 1 1b. Belka powrotna 1 2. Nyple ¾ 3. uchwyty rozdzielacza 4a. Zawory regulacyjne z przepływomierzami 4b. Zawory regulacyjne ręczne 5a. Zawory termoregulacyjne 5b. Zawory odcinające ręczne

3 Podzespołami do rozdzielacza są: 7. Zawory kulowe 1 z półśrubunkiem. W wersji a) prostej oraz b) kątowej. 8. Trójniki zakończeniowe wyposażone w zawory spustowe, w zalezności od wersji w odpowietrznik automatyczny lub ręczny oraz w opcji z termometrem. Zamiennie w wersji OPTIMUM występuje zaślepka 1 (9) 9. Eurokonusy 16x2- lub zamiennie w serii OPTIMUM nypel przyłączeniowy ¾ do samodzielnego zamontowania eurokonusów o dowolnej średnicy. W ofercie dostępne także inne średnice 16x1,5; 17x2; 18x2; 20x2 10. Siłownik elektryczny 230V lub 24V 4. Zasada działania Górna belka służy do podłączenia zasilania od źródła ciepła oraz wyprowadzenia rur zasilających obwody grzewcze ogrzewania płaszczyznowego podłączanych do nypli ¾ za pomocą złączek euro konus dla rur wielowarstwowych lub innych w zależności od zastosowanego systemu. Dolna belka służy do podłączenia powrotu do źródła ciepła oraz doprowadzenia rur powrotnych od grzejnika ogrzewania płaszczyznowego za pomocą złączek euro konus ¾ dla rur wielowarstwowych lub innych w zależności od zastosowanego systemu. Regulacja powrotu odbywa się za pomocą zaworów termoregulacyjnych (z możliwością wyposażenia w siłownik) lub ręcznych w zależności od typu rozdzielacza. Regulacja zasilania odbywa się za pomocą zaworów z przepływomierzem lub ręcznych (nimbusowych) służących do hydraulicznej regulacji instalacji ogrzewania płaszczyznowego. Zawory termoregulacyjne montowane na belce powrotnej są przystosowane do montażu siłowników elektrycznych M30x1,5 o skoku zamknięcia min. 3,5mm, które umożliwiają podłączenie instalacji do automatycznych systemów sterowania temperaturą w pomieszczeniach. 5. Przykładowe zastosowanie

4 6. Wymiary model PREMIUM1 PREMIUM2 kod ROZDZIELACZE MOSIĘŻNE ilość sekcji ROZDZIELACZE ZE STALI NIERDZEWNEJ Wymiary [mm] Wymiary [mm] ilość A B C D E F kod sekcji A B C D E F

5 OPTIMUM1 STANDARD3 STANDARD2 PREMIUM

6 OPTIMUM2 OPTIMUM Parametry techniczne i użyte materiały Rozdzielacz ogrzewania płaszczyznowego Capricorn został zaprojektowany specjalnie do zastosowania w instalacjach ogrzewania płaszczyznowego. Charakteryzują go następujące parametry pracy: Stal nierdzewna AISI 304/ Mosiądz MO 58 Maksymalna temperatura 60 C Maksymalne ciśnienie 6 bar Czynnik grzewczy: woda Współczynnik przypływu: Dla rozdzielaczy mosiężnych 5,91± 0,01 m 3 /h Dla rozdzielaczy ze stali nierdzewnej 6,01 ± 0,01 m 3 /h

7 Charakterystyki zaworów na rozdzielaczach mosiężnych Zawór termoregulacyjny: Charakterystyki zaworów na rozdzielaczach ze stali nierdzewnej Zawór termoregulacyjny:

8 Zawór regulacyjny ręczny: Pozycja Ilość obrotów 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Kvs 0,09 0,27 0,76 0,95 1,20 1,46 1,70 1,93 2,19

9 8. Kody Kod produktu: Rozdzielacz mosiężny Kod produktu: Rozdzielacz ze stali nierdzewnej Ilość sekcji PREMIUM Wyposażenie zawory kulowe na wejściach zawory regulacyjne z przepływomierzami zawory termoregulacyjne trójniki zakańczające belki zawory odpowietrzające automatyczne zawory spustowe Eurokonusy Ø PREMIUM zawory kulowe na wejściach 5 zawory regulacyjne z przepływomierzami 6 zawory termoregulacyjne 7 2 trójniki zakańczające belki 8 2 zawory odpowietrzające automatyczne zawory spustowe PREMIUM zawory kulowe na wejściach zawory regulacyjne z przepływomierzami zawory termoregulacyjne trójniki zakańczające belki zawory odpowietrzające automatyczne zawory spustowe termometry Eurokonusy Ø

10 STANDARD zawory kulowe na wejściach 5 zawory regulacyjne ręczne na belce zasilającej 6 zawory odcinające ręczne na belce powrotnej 7 2 trójniki zakańczające belki 8 2 zawory odpowietrzające ręczne 9 2 zawory spustowe 10 Eurokonusy Ø STANDARD zawory kulowe na wejściach zawory regulacyjne ręczne na belce zasilającej zawory odcinająceręczne na belce powrotnej trójniki zakańczające belki zawory odpowietrzające automatyczne zawory spustowe Eurokonusy Ø OPTIMUM zawory regulacyjne z przepływomierzami na belce zasilającej zawory termoregulacyjne na belce powrotnej nyple przyłączeniowe GZ ¾ do eurokonusów OPTIMUM zawory regulacyjne ręczne na belce zasilającej zawory termoregulacyjne na belce powrotnej nyple przyłączeniowe GZ ¾ do eurokonusów

11 OPTIMUM zawory regulacyjne ręczne na belce zasilającej zawory odcinające ręczne na belce powrotnej nyple przyłączeniowe GZ ¾ do eurokonusów Dane logistyczne Kod produktu Opakowanie jednostkowe Kod produktu Opakowanie jednostkowe Rozdzielacz mosiężny Rozdzielacz ze stali nierdzewnej szt dł. x szer. x wys. [mm] Rozdzielacz mosiężny Rozdzielacz ze stali nierdzewnej PREMIUM 1 PREMIUM 2 szt dł. x szer. x wys x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x185 PREMIUM 2 STANDARD x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x x105x185 [mm]

12 STANDARD 3 OPTIMUM x105x x105x x105x x105x x105x x105x x95x x105x x95x x105x x95x x105x x95x x105x x95x x105x x95x180 OPTIMUM 2 OPTIMUM x95x x95x x95x x95x x95x x95x x95x x95x x95x x95x x95x x95x Opakowanie

13 11. Podzespoły do d rozdzielaczy Produkt Kod Kolor Zawór kulowy prosty z półśrubunkiem 1" Niklowany Zawór kulowy prosty z półśrubunkiem 1" Mosiądz Niklowany Trójniki z zaworem spustowym i odpowietrznikiem automatycznym Mosiądz Niklowany Trójniki z zaworem spustowym i odpowietrznikiem ręcznym Mosiądz Niklowany Trójniki z zaworem spustowym, odpowietrznikiem automatycznym i termometrem Mosiądz Niklowany Trójniki z zaworem spustowym, odpowietrznikiem ręcznym i termometrem Zaślepka 1" mosiądz Eurokonus 16 x 2 mm Eurokonus 16 x 1,5 mm Eurokonus 17 x 2 mm Eurokonus 18 x 2 mm Eurokonus 20 x 2mm Mosiądz Niklowany Mosiądz Niklowany Mosiądz Niklowany Mosiądz Niklowany Mosiądz Niklowany Mosiądz Niklowany Mosiądz Niklowany. Deklaracje zgodności Aprobata Techniczna AT /2009 Deklaracja zgodności nr 03/2010 z dnia Zalety Rozdzielacz zapewnia rozdzielenie czynnika grzewczego na wymaganą ilość obiegów grzejnych zapewniając równomierny rozkład temperatury w pomieszczeniach Materiały, z których wykonane są rozdzielacze i podzespoły Capricorn gwarantują wyjątkową trwałość, wytrzymałość i odporność na korozję Rozdzielacze Capricorn umożliwiają współpracę z większością źródeł ciepła m.in. pompami ciepła i kotłami kondensacyjnymi
