1 Bilansowanie stacji SN/nN w PGE Dystrybucja SA Wojciech Rutkowski

2 2 AGENDA Koncepcja bilansowania stacji zaimplementowana w AC AMI Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Weryfikacja wyników niezbilansowania

3 3 Koncepcja bilansowania stacji zaimplementowana w AC AMI Bilansowanie stacji SN/nN w AC AMI bazuje na przypisaniu PPE do stacji SN/nN Informacja o przypisaniu PPE do stacji jest opatrzona stemplem czasu Każdy transformator na stacji SN/nN ma swój kod PPE

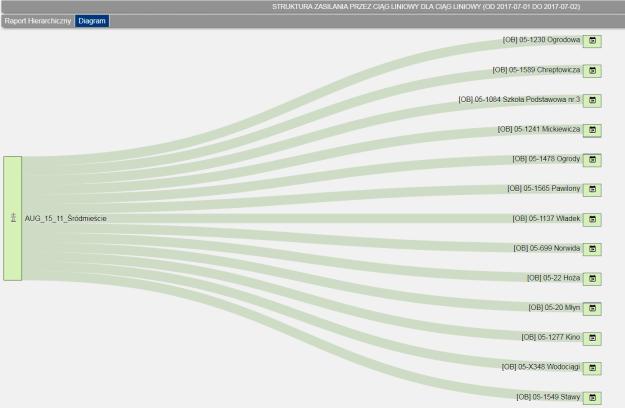

4 4 Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Zadania bilansowania oraz ustawianie harmonogramów jest identyczne jak w przypadku bilansowania ciągów liniowych SN Dane zbiorcze wyników obliczeń prezentowane są w oddzielnym rejestrze w którym dostępne są informacje na temat okresu za który wykonywany jest bilans oraz poziomu niezbilansowania Wyniki bilansów są klasyfikowane na Poprawny/Ostrzeżenie/Błąd w zależności od poziomu niezbilansowania Z poziomu rekordu w rejestrze można przejść do wyników szczegółowych

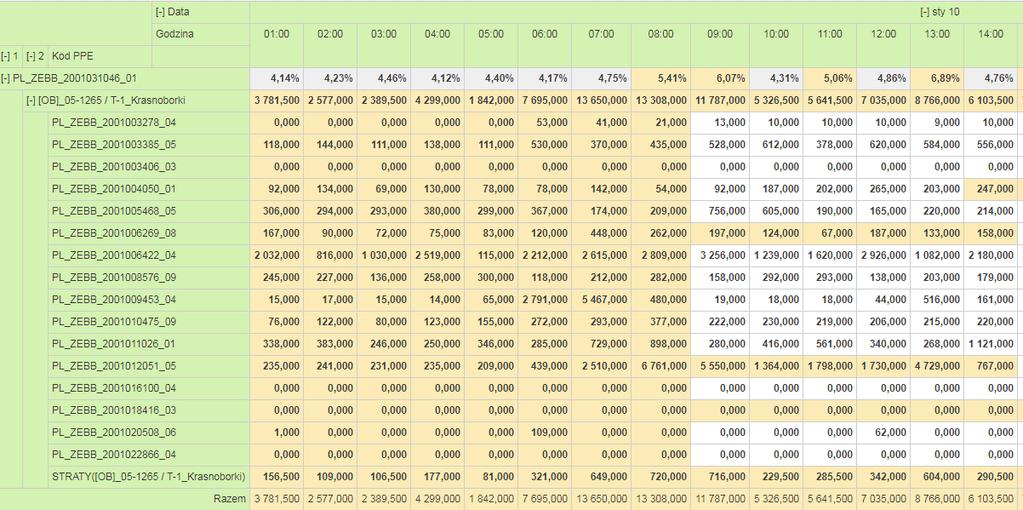

5 5 Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Dane szczegółowe dla pojedynczej stacji za wybrany okres są prezentowane na grafie lub w postaci tabelarycznej, W tabeli wyróżnione są dane zaburzone oraz przypadki braku danych

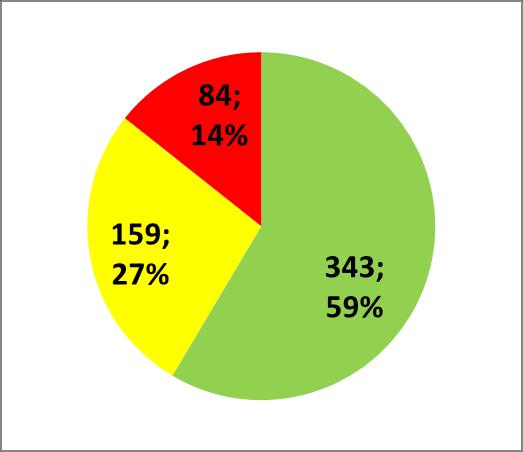

6 6 Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Cyklicznie obliczane są bilanse w ziarnie godzinowym dla prawie 600 stacji, W ciągu miesiąca do przedziału zielonego udało się sprowadzić ponad 80 stacji Główne przyczyny niezbilansowania to błędnie przypisane ppe do stacji oraz braki w pomiarach 18-lut 18-mar I < 5% I I 5% - 20% I I >20% I % 40% 30% 20% 10% 0% -10% -20% -30% -40% -50% 18-lut mar-18

7 7 Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Stacja SN/nN zasilająca 12 odbiorców, Straty dobowe: 2,49 %

8 8 Planowanie i definiowanie zadań obliczeń bilansów i prezentacja wyników Przykładowa stacja SN/nN zasilająca 8 odbiorców, Straty dobowe: 38%

9 9 Weryfikacja wyników niezbilansowania - model PGE Dystrybucja SA realizuje obecnie pilotażowy projekt obliczeń strat technicznych dla wybranych stacji w oparciu o dane z liczników AMI i liczników bilansujących, W ramach projektu zostaną wykonane obliczenia dla 30 stacji z obszaru AMI o różnej charakterystyce Na potrzeby obliczeń zostały przygotowane szczegółowe modele sieci nn oraz dane pomiarowe 15 minutowe Dane pomiarowe z liczników agregowane są w miejscach dostarczania

10 10 Weryfikacja wyników niezbilansowania wyniki obliczeń Prezentacja wyników obliczeń niezbilansowania w ujęciu procentowym

11 11 Weryfikacja wyników niezbilansowania wyniki obliczeń Prezentacja wyników obliczeń niezbilansowania w ujęciu wolumenowym

12 12 Podsumowanie i wnioski Obszary opomiarowane licznikami klasy AMI dają ogromne możliwości w zakresie obliczeń bilansów sieci nn Precyzyjna ocena poziomu niezbilansowania wymaga obliczeń strat technicznych w oparciu o model sieci

13 Pytania???

14 Bilansowanie stacji SN/nN w obszarze miejskim Piotr Gawrych

15 15 Bilansowanie stacji SN/nN w sieci miejskiej Ograniczenia systemu AC AMI dla terenów miejskich Możliwości bilansowanie stacji SN/nN w terenie silnie zurbanizowanym Bilansowanie obszarowe stacji SN/nN.

16 16 Ograniczenia systemu AC AMI dla terenów miejskich w celu bilansowania stacji niemożność poprawnego przyporządkowanie kompletu PPE do stacji zasilającej w dowolnym okresie czasu; brak gromadzenia zdarzeń i rejestracji przełączeń w sieci nn; zmienność konfiguracji ciągów liniowych, kablowych nn posiadających obustronne przełączalne, zasilanie z różnych stacji SN/nN, której system nie śledzi; Konsekwencje wyniki bilansowania poszczególnych stacji w terenie miejskim obarczone dużymi błędami i nie mogą być podstawą do poprawnej interpretacji; brak możliwości wykorzystania istniejących mechanizmów bilansowania dla pojedynczych stacji w rozpatrywanym terenie, o dużej zmienności konfiguracji sieci; bilansowanie stacji SN/nN jest możliwe dla zamkniętego obszaru sieci o stałej konfiguracji z obszarem zewnętrznym; wykorzystanie warstwy akwizycyjnej systemu AC AMI do zbierania danych licznikowych.

17 17 Możliwości bilansowanie stacji SN/nN w terenie silnie zurbanizowanym bilansowanie stacji SN/nN może być wykonywane dla obszaru, dla którego jesteśmy w stanie określić poprawnie energię zasilająca obszar oraz energie zliczoną przez kompletną ilość PPE zasilanych ze stacji w dowolnym czasie; na chwilę obecną, na terenie silnie zurbanizowanym, możliwym sposobem bilansowania stacji jest ich grupowanie, tj. bilansowanie obszaru o stałej liczbie stacji zasilających, z którego dostarczana jest energia dla niezmiennej liczby PPE; dla obszaru całego projektu osiedla Retkinia w Łodzi o powierzchni 3,3 km 2 i zagęszczeniu 8117 PPE/ km 2 wydzielonych zostało VI obszarów bilansowania, dla których możliwe jest przygotowanie bilansowania obszaru; z systemu AC AMI wykorzystywana jest warstwa akwizycyjna zapewniająca gro danych pomiarowych z liczników odbiorców i liczników bilansujących; na analizowanych obszarach znajduje się także kilkadziesiąt PPE z grup C i G, które z uwagi na moc przyłączeniową nie zostały objęte systemem AMI; dane do bilansu zbierane są w innym systemie pomiarowym.

18 18 Bilansowanie obszarowe stacji SN/nN. bilanse energii wykonane zostały poza systemem AC AMI jako miesięczne; wyniki poszczególnych obszarów mogą służyć obecnie do oceny ilości energii, która nie została zbilansowana w danym obszarze oraz oceny poprawnego przyporządkowania wszystkich PPE; brak możliwości typowania PPE podejrzanych o zaniżony pobór energii, ze względu na dużą ilość składników bilansowania każdego z obszarów ponad 3300 PPE.

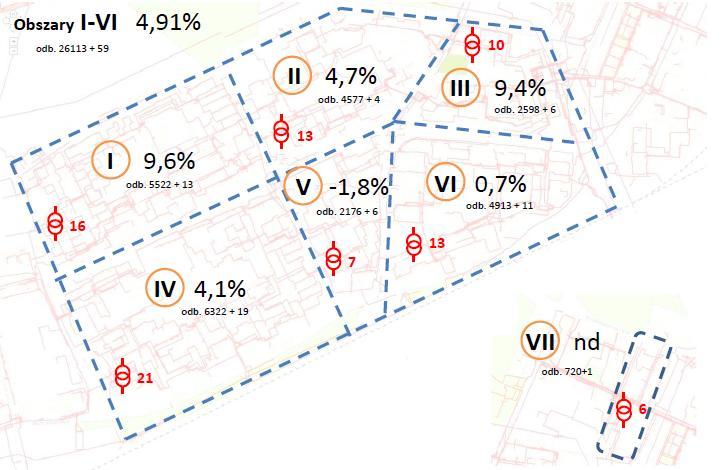

19 19 Wyniki bilansowania obszarowego stacji SN/nN STYCZEŃ 2018 Odb. = AMI + pozostali

20 20 Wnioski bilansowanie pojedynczej stacji SN/nN w obszarze zurbanizowanym, o zmiennej konfiguracji sieciowej, wymaga opracowania odpowiednich narzędzi w systemie bilansowym, które umożliwią poprawne przyporządkowanie PPE i jego energii do licznika bilansującego stacje SN/nN w dowolnym czasie; należy dokonać opomiarowania przepływów między obszarowych oraz w przypadku stacji granicznych, obwodów zasilających obszar AMI z danej stacji; do czasu opracowania odpowiednich systemów dla terenów miejskich o zmiennej konfiguracji możliwe będzie bilansowanie obszarowe, którego wyniki niosą bardzo ograniczoną informacje o wielkości niezbilansowania obszaru.

21 Bilansowanie stacji SN/nN na bazie systemu bilingowego Piotr Gawrych

22 22 Bilansowanie stacji SN/nN na bazie systemu bilingowego Obszar bilansowania Ograniczenia Wyniki oraz typowanie miejsc o zaniżonym zużyciu.

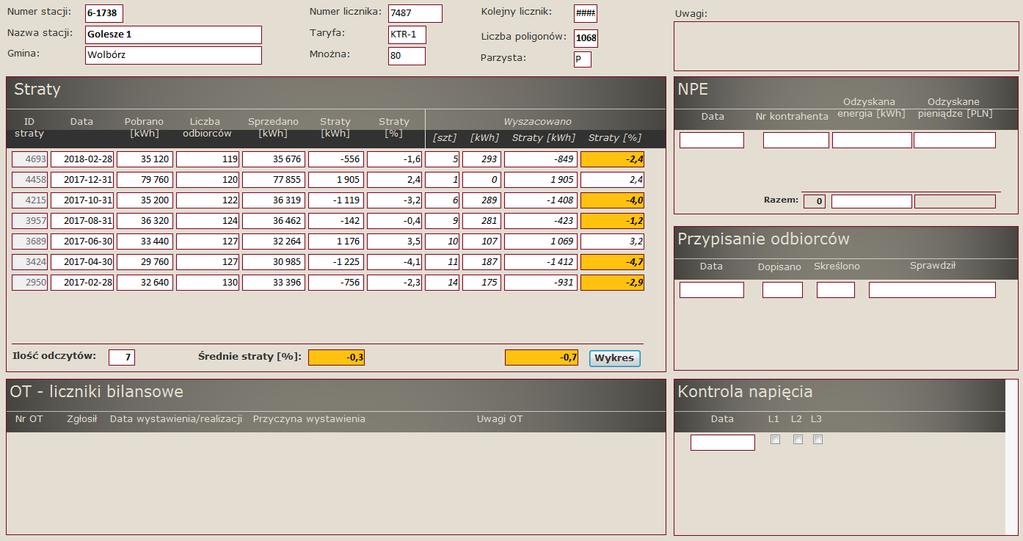

23 23 Obszar bilansowania stacje SN/nN bez przełączalnych obwodów, głównie obszar wiejski; bilansowanie dwumiesięczne zgodne z okresami rozliczeniowymi odbiorców DO; dane pomiarowe z marszrut dwumiesięcznych DO; dane z marszrut jednomiesięcznych WO na nn; dane z ze zdalnych odczytów; brak ograniczeń co do typu licznika. Rozwiązanie konieczność przyporządkowania odbiorców do obwodów stacji; bilansowanie poszczególnych stacji w programie stratyb, w ramach bazy danych systemu bilingowego, każdego RE; wyliczana jest automatycznie różnica bilansowa dla każdej stacji zdefiniowanej w systemie, w oparciu o dane rozliczeniowe odbiorców pozyskanych do systemu bilingowego oraz liczników bilansujących w stacji; algorytm opracowany na potrzeby monitorowania wielkości sprzedaży realizowanej z danej stacji SN/nN; kolejne modyfikacje w celu implementacji bloku obliczeniowego do typowania miejsc podejrzanych o zaniżenie zużycia oraz narzędzi do prostej analizy graficznej; każdy RE/PE wykonuje bilansowanie dla swoich stacji zdefiniowanych w systemie co dwa miesiące oraz prowadzi zgrubną analizę poprawności zużyć odbiorców.

24 24 Ograniczenia nie są bilansowane stacje z przełączalnymi obwodami; możliwość bilansowania grupy stacji dla określonego obszaru, jednak nie stosowane; zmniejszająca się ilość stacji do bilansowania (w najlepszym okresie ponad 4100, tj. ok. 34% stanu Oddziału) ze względu na brak dostępności do danych rozliczeniowych z innych systemów (brak wymiany danych pomiędzy bazami); konieczność przenoszenia danych pozyskiwanych zdalnie do okresów marszrut danego obszaru; brak implementacji w systemie kierunku oddawanie, który jest coraz częściej widoczny; brak możliwości wykorzystania zdarzeń rejestrowanych przez liczniki; konieczność kolejnych automatyzacji w celu uproszczenia analizy.

25 25 Wyniki oraz typowanie miejsc o zaniżonym zużyciu. wyniki bilansów generowane przez analizującego poprawność zużyć, otrzymywane po każdym dostarczeniu danych z marszrut do systemu dla danej stacji; analiza wyniku pojedynczej stacji przekracza średnio 50 składników; utrudnienia w analizie z powodu braku kompletu odczytu za analizowany okres, konieczność doczytania, szczególnie widoczne duże niezbilansowanie w przypadku braku zużyć odbiorców z C1x, C2x; ukierunkowanie działań kontrolnych ze względu na typowanie przez program miejsc podejrzanych o zaniżenie zużycia; stosowanie narzędzi do analizy bilansów stacji SN/nN Oddziału dla znaczącej ilości stacji umożliwiło ograniczenie różnicy bilansowej na przestrzeni ostatnich 10 lat w sieci SN+nN każdego RE Oddziału. Straty trzech najlepszych RE są poniżej 3,79%/rok, wynik najsłabszego 5,29%, wynik całej sieci SN+nN 4,65% dziesięć lat temu 7,67%

26 26

27 27

28 28

29 29 Wnioski bilansowanie stacji SN/nN jest wykonywane dla niewielkich obszarów, ponieważ wymaga dokończenia opomiarowania na stacjach bilansujących oraz dedykowanych systemów bez tak dużych ograniczeń jak są dzisiaj stosowane; należy dążyć do automatyzacji w zakresie rekonfiguracji bilansu, tj przyporządkowania kompletu PPE zasilanych z danej stacji dla analizowanego okresu czasu, dotyczy to terenów zurbanizowanych; należy rozbudować narzędzia do oceny poprawności bilansu oraz wyznaczania uzasadnionego poziomu niezbilansowania indywidulanego dla każdej stacji; należy budować narzędzia do typowania miejsc podejrzanych o zaniżone zużycie energii; należy dążyć do dużo większej automatyzacji w zakresie kompletowania danych oraz nadawania znacznika dane pewne, w celu poprawnej analizy; Należy bilansować obszary sieciowych SN i nn w tym stacje SN/nN w dostępnych możliwych technologiach oraz dążyć do ich unowocześniania.
