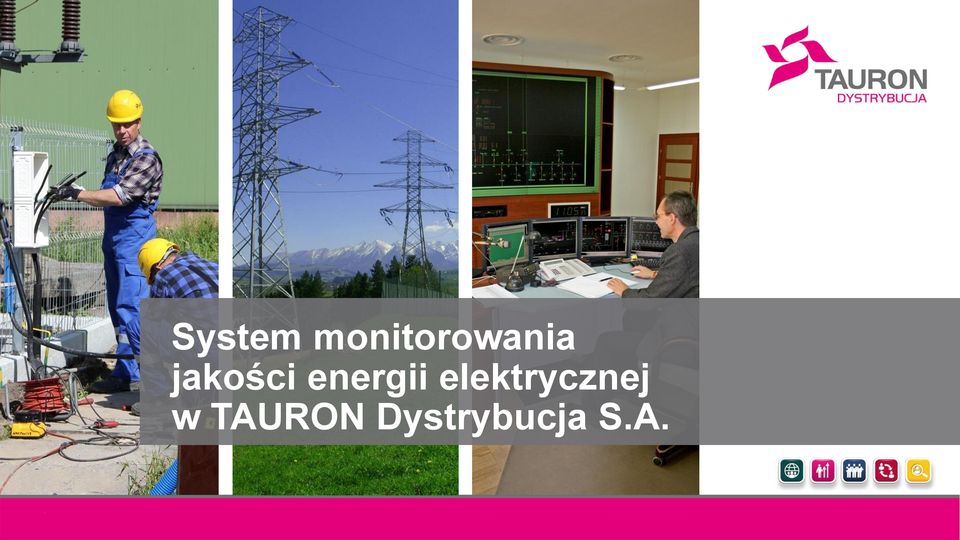

1 System monitorowania jakości energii elektrycznej w TAURON Dystrybucja S.A.

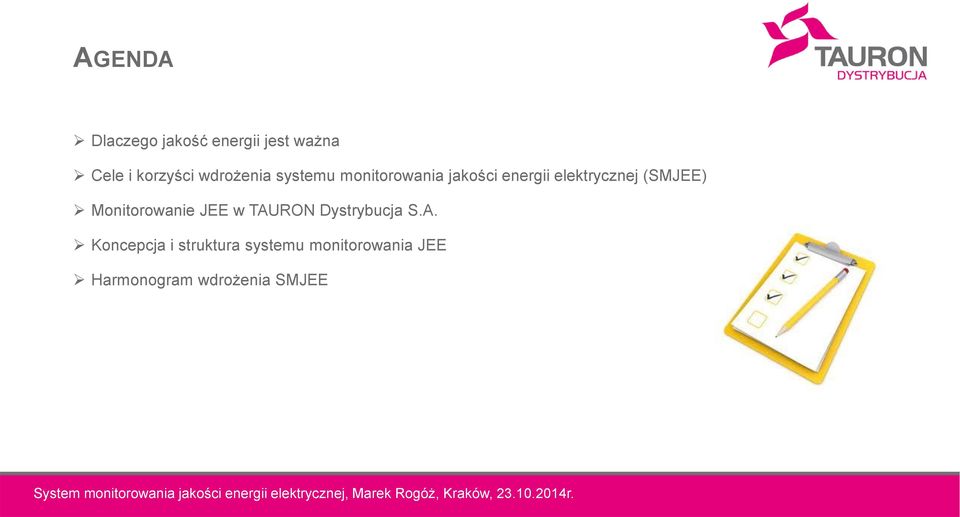

2 AGENDA Dlaczego jakość energii jest ważna Cele i korzyści wdrożenia systemu monitorowania jakości energii elektrycznej (SMJEE) Monitorowanie JEE w TAURON Dystrybucja S.A. Koncepcja i struktura systemu monitorowania JEE Harmonogram wdrożenia SMJEE

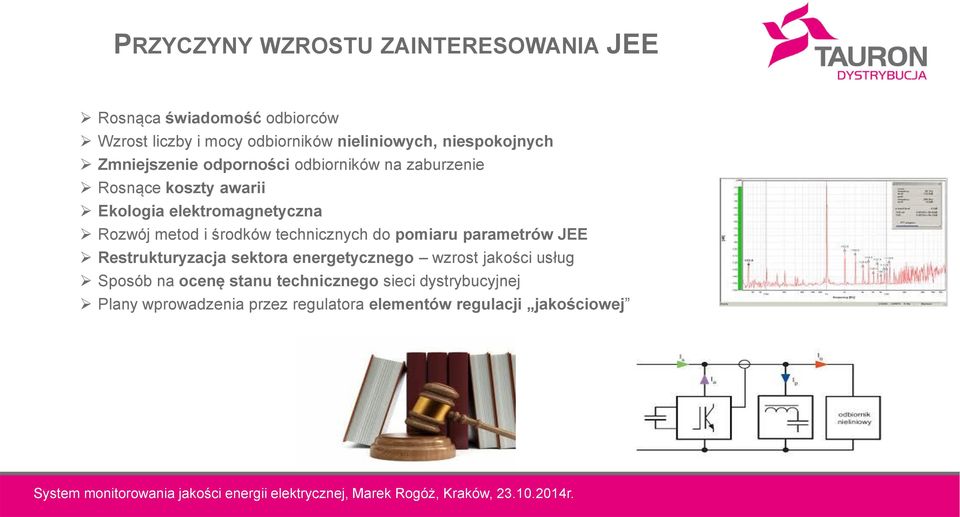

3 PRZYCZYNY WZROSTU ZAINTERESOWANIA JEE Rosnąca świadomość odbiorców Wzrost liczby i mocy odbiorników nieliniowych, niespokojnych Zmniejszenie odporności odbiorników na zaburzenie Rosnące koszty awarii Ekologia elektromagnetyczna Rozwój metod i środków technicznych do pomiaru parametrów JEE Restrukturyzacja sektora energetycznego wzrost jakości usług Sposób na ocenę stanu technicznego sieci dystrybucyjnej Plany wprowadzenia przez regulatora elementów regulacji jakościowej

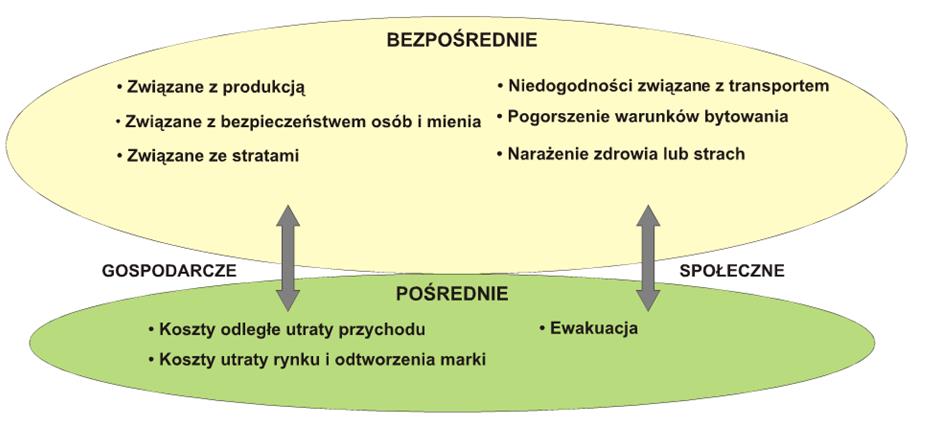

4 KOSZTY ZŁEJ JAKOŚCI ENERGII ELEKTRYCZNEJ Koszty wzrastają ze stopniem zinformatyzowania społeczeństwa Obszary najbardziej wrażliwe: obsługa informatyczna gospodarki (banki, giełdy, instytucje badawcze, bazy danych) ciągłe procesy przemysłowe (chemiczny, papierniczy, naftowy, półprzewodnikowy) podstawowe usługi i produkcja (energetyka zawodowa, transport, ciepło, gazociągi ) Koszt związany z zaburzeniem koszt niedostarczonej energii European Power Quality Survey Report", Vienna, May 2007 łączny koszt strat w UE wyniósł w latach ponad 150 mld Roczne straty całego przemysłu i biznesu w USA (IEC Meeting Challenges of Power Quality r, New Delhi, India) mld $ spowodowane przerwami w zasilaniu mld $ związane ze złą jakością energii elektrycznej

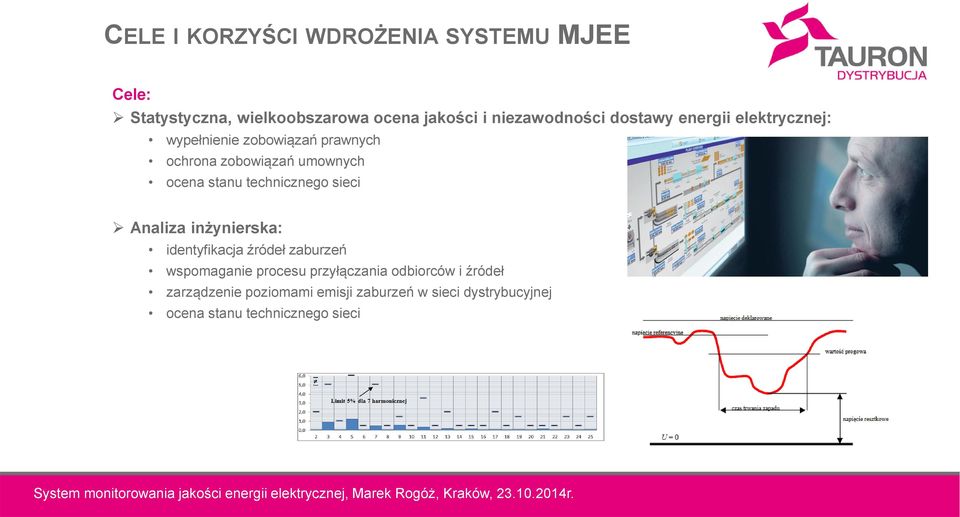

5 CELE I KORZYŚCI WDROŻENIA SYSTEMU MJEE Cele: Statystyczna, wielkoobszarowa ocena jakości i niezawodności dostawy energii elektrycznej: wypełnienie zobowiązań prawnych ochrona zobowiązań umownych ocena stanu technicznego sieci Analiza inżynierska: identyfikacja źródeł zaburzeń wspomaganie procesu przyłączania odbiorców i źródeł zarządzenie poziomami emisji zaburzeń w sieci dystrybucyjnej ocena stanu technicznego sieci

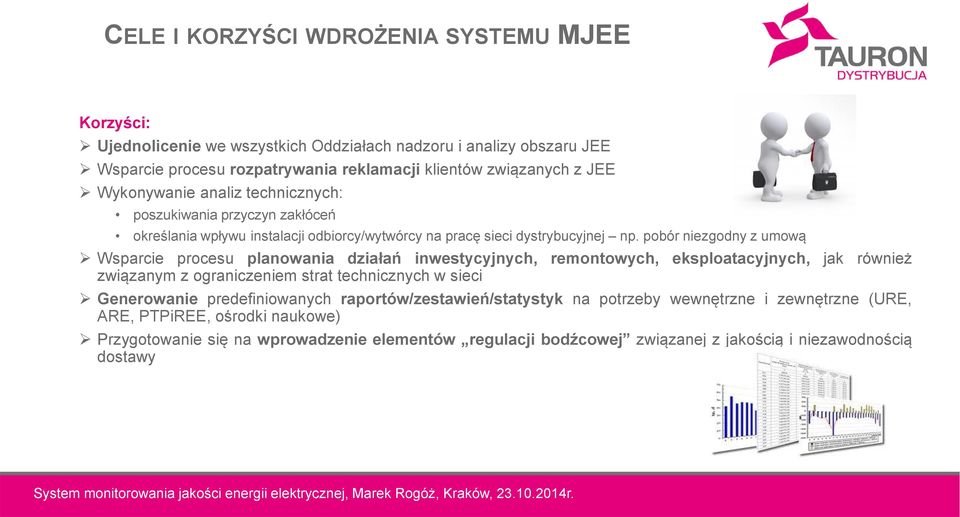

6 CELE I KORZYŚCI WDROŻENIA SYSTEMU MJEE Korzyści: Ujednolicenie we wszystkich Oddziałach nadzoru i analizy obszaru JEE Wsparcie procesu rozpatrywania reklamacji klientów związanych z JEE Wykonywanie analiz technicznych: poszukiwania przyczyn zakłóceń określania wpływu instalacji odbiorcy/wytwórcy na pracę sieci dystrybucyjnej np. pobór niezgodny z umową Wsparcie procesu planowania działań inwestycyjnych, remontowych, eksploatacyjnych, jak również związanym z ograniczeniem strat technicznych w sieci Generowanie predefiniowanych raportów/zestawień/statystyk na potrzeby wewnętrzne i zewnętrzne (URE, ARE, PTPiREE, ośrodki naukowe) Przygotowanie się na wprowadzenie elementów regulacji bodźcowej związanej z jakością i niezawodnością dostawy

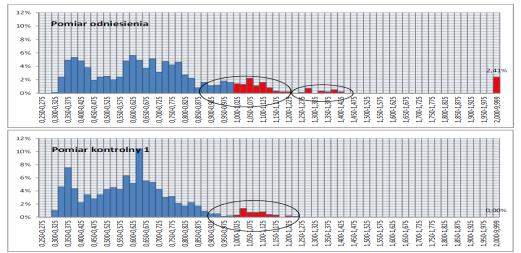

7 JAKOŚĆ ENERGII W TAURON DYSTRYBUCJA W roku 2013 wykonano łącznie 807 pomiarów tygodniowych. Dodatkowo pomiar ciągły analizatorami stacjonarnymi.

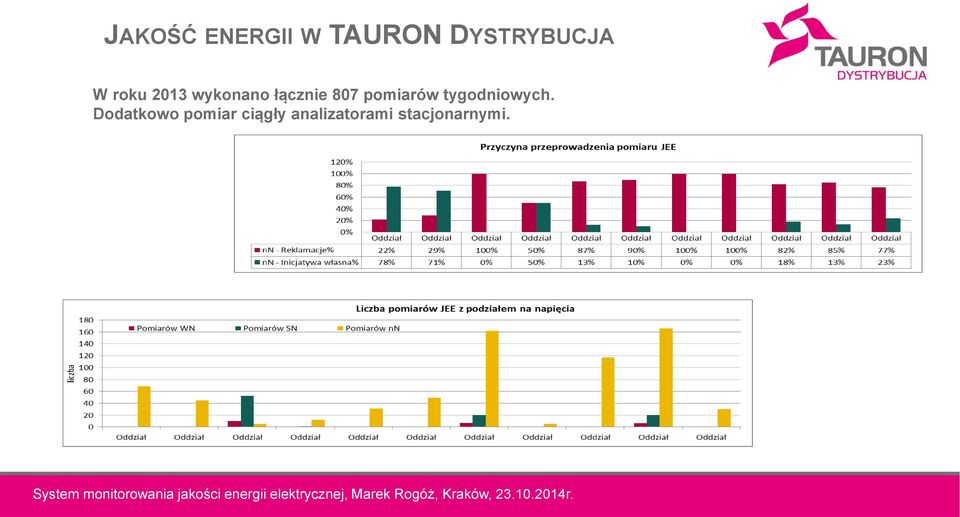

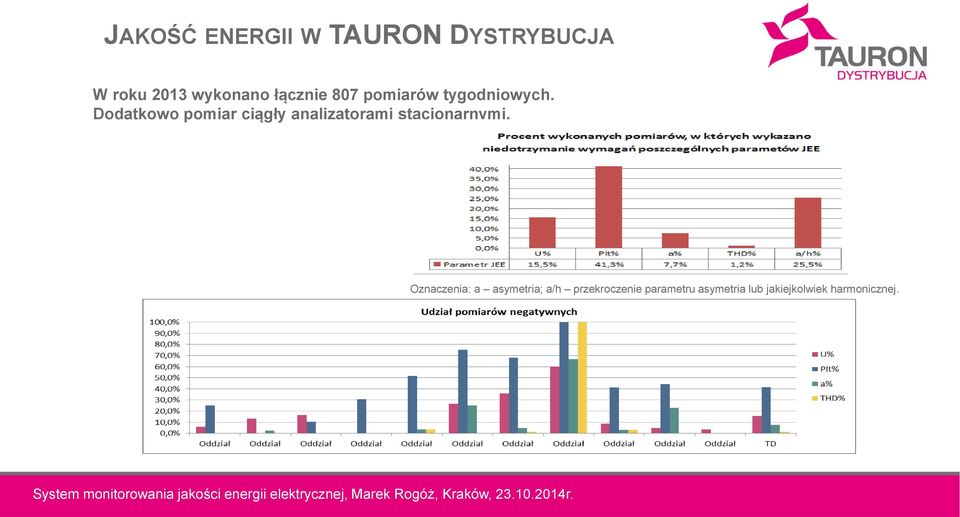

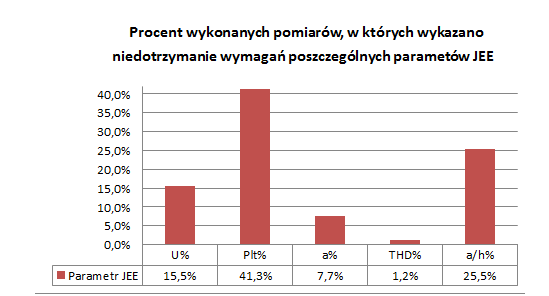

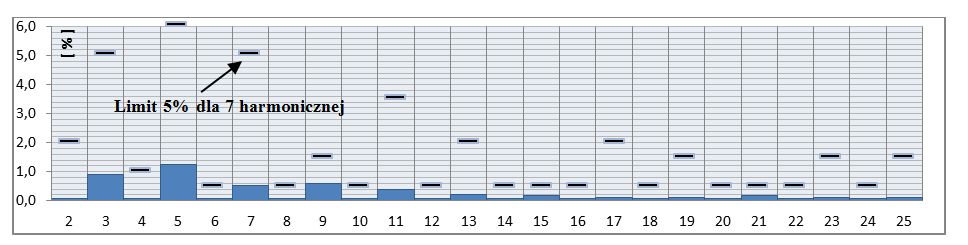

8 JAKOŚĆ ENERGII W TAURON DYSTRYBUCJA W roku 2013 wykonano łącznie 807 pomiarów tygodniowych. Dodatkowo pomiar ciągły analizatorami stacjonarnymi. Oznaczenia: a asymetria; a/h przekroczenie parametru asymetria lub jakiejkolwiek harmonicznej.

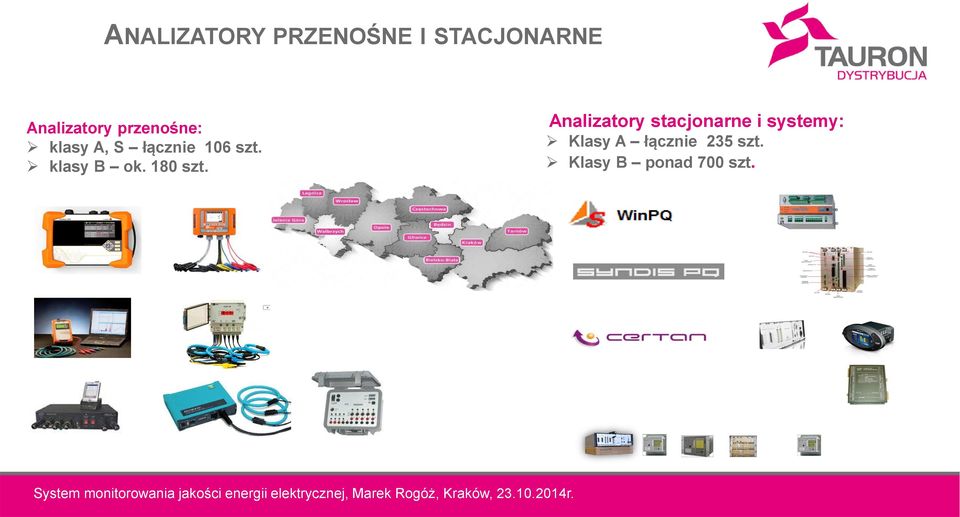

9 ANALIZATORY PRZENOŚNE I STACJONARNE Analizatory przenośne: klasy A, S łącznie 106 szt. klasy B ok. 180 szt. Analizatory stacjonarne i systemy: Klasy A łącznie 235 szt. Klasy B ponad 700 szt.

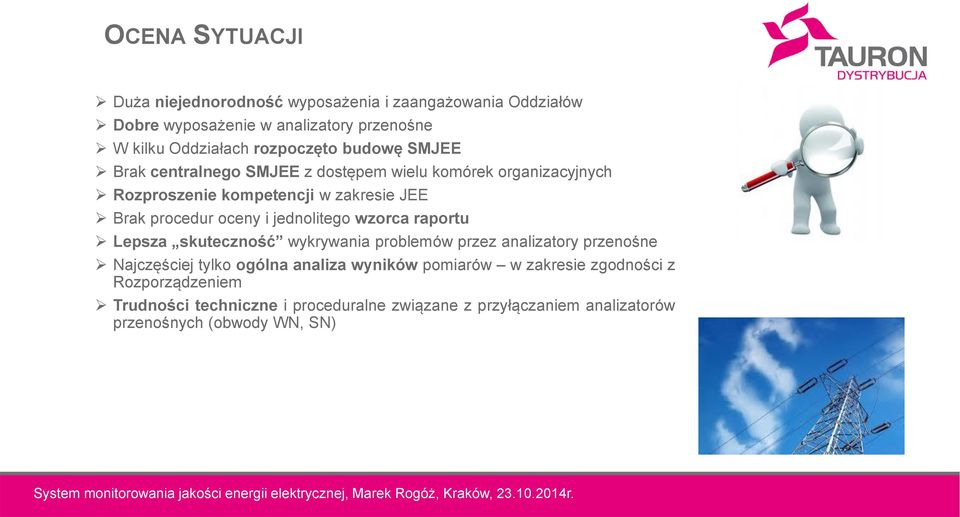

10 OCENA SYTUACJI Duża niejednorodność wyposażenia i zaangażowania Oddziałów Dobre wyposażenie w analizatory przenośne W kilku Oddziałach rozpoczęto budowę SMJEE Brak centralnego SMJEE z dostępem wielu komórek organizacyjnych Rozproszenie kompetencji w zakresie JEE Brak procedur oceny i jednolitego wzorca raportu Lepsza skuteczność wykrywania problemów przez analizatory przenośne Najczęściej tylko ogólna analiza wyników pomiarów w zakresie zgodności z Rozporządzeniem Trudności techniczne i proceduralne związane z przyłączaniem analizatorów przenośnych (obwody WN, SN)

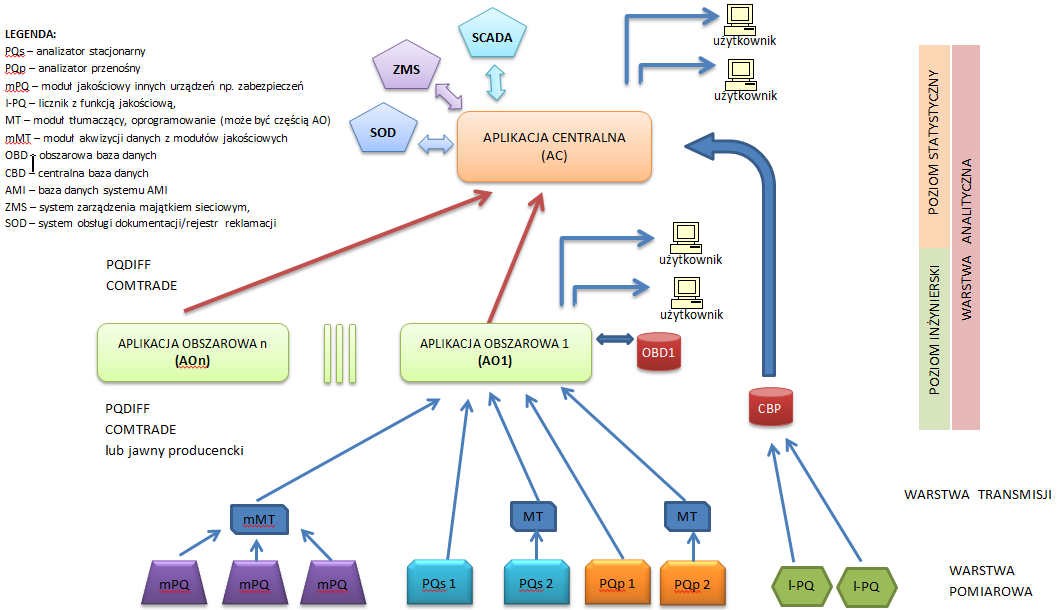

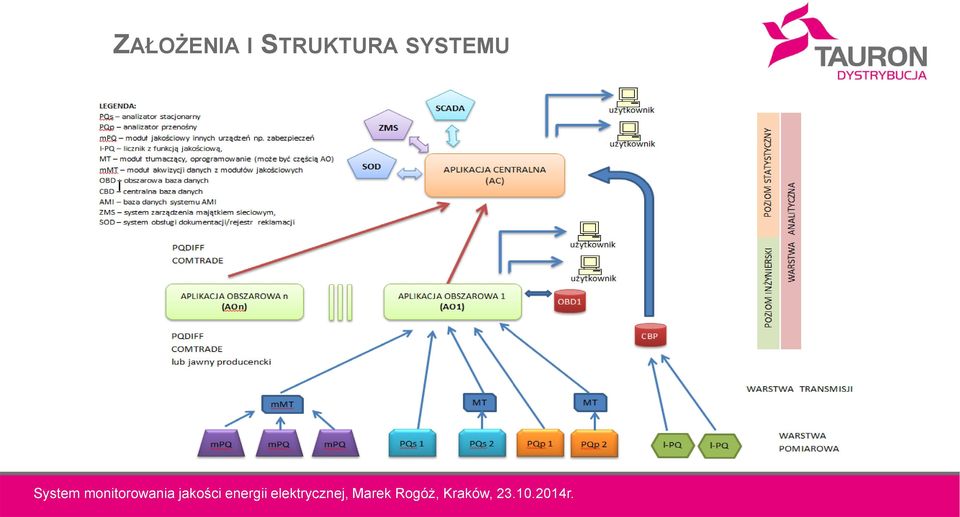

11 ZAŁOŻENIA I STRUKTURA SYSTEMU

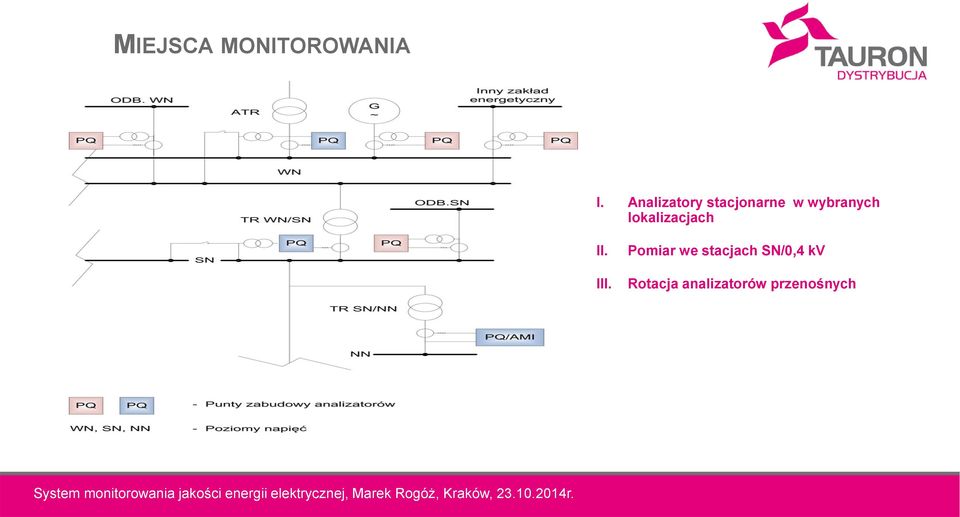

12 MIEJSCA MONITOROWANIA I. Analizatory stacjonarne w wybranych lokalizacjach II. III. Pomiar we stacjach SN/0,4 kv Rotacja analizatorów przenośnych

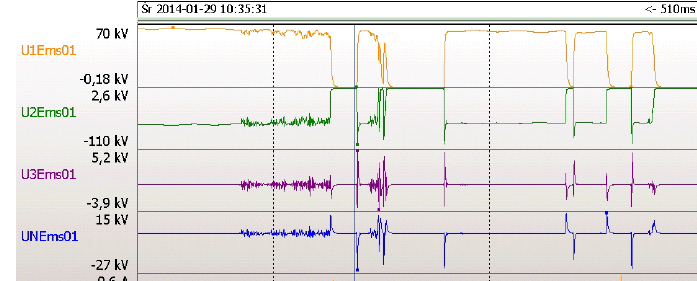

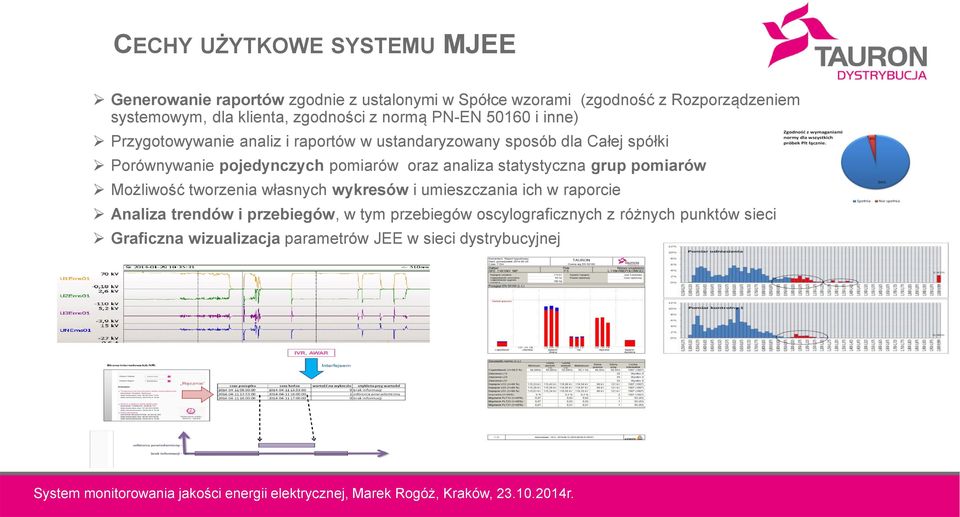

13 CECHY UŻYTKOWE SYSTEMU MJEE Generowanie raportów zgodnie z ustalonymi w Spółce wzorami (zgodność z Rozporządzeniem systemowym, dla klienta, zgodności z normą PN-EN i inne) Przygotowywanie analiz i raportów w ustandaryzowany sposób dla Całej spółki Porównywanie pojedynczych pomiarów oraz analiza statystyczna grup pomiarów Możliwość tworzenia własnych wykresów i umieszczania ich w raporcie Analiza trendów i przebiegów, w tym przebiegów oscylograficznych z różnych punktów sieci Graficzna wizualizacja parametrów JEE w sieci dystrybucyjnej

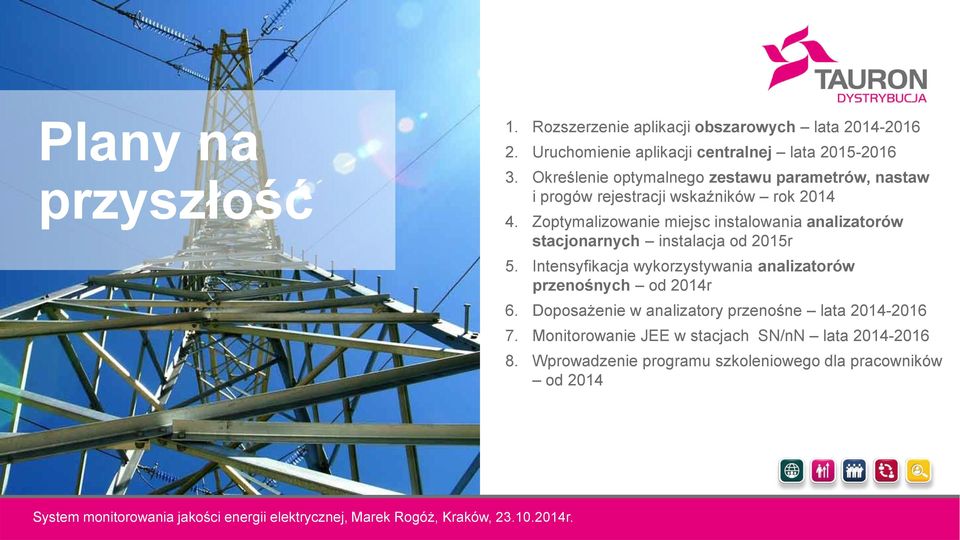

14 Plany na przyszłość 1. Rozszerzenie aplikacji obszarowych lata Uruchomienie aplikacji centralnej lata Określenie optymalnego zestawu parametrów, nastaw i progów rejestracji wskaźników rok Zoptymalizowanie miejsc instalowania analizatorów stacjonarnych instalacja od 2015r 5. Intensyfikacja wykorzystywania analizatorów przenośnych od 2014r 6. Doposażenie w analizatory przenośne lata Monitorowanie JEE w stacjach SN/nN lata Wprowadzenie programu szkoleniowego dla pracowników od 2014
