1 Komunikacja PLC vs. kompatybilność elektromagnetyczna zaburzenia elektromagnetyczne w sieci OSD mgr inż. Jarosław Sokół - Tauron Dystrybucja Pomiary sp. z.o.o Łukasz Górnicki - Tauron Dystrybucja Pomiary sp. z.o.o tauron-dystrybucja.pl

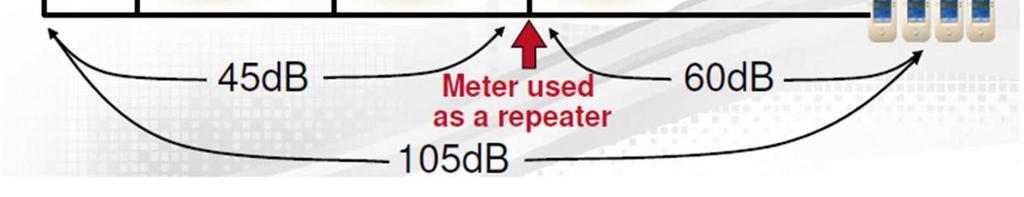

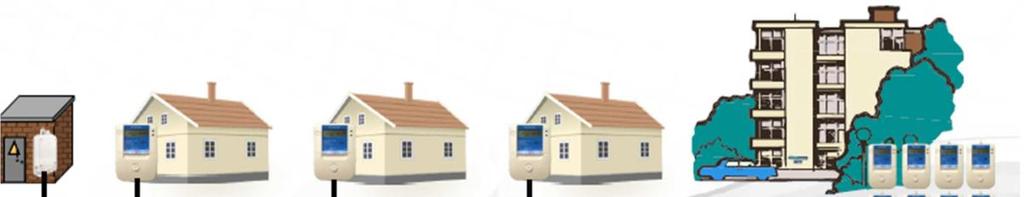

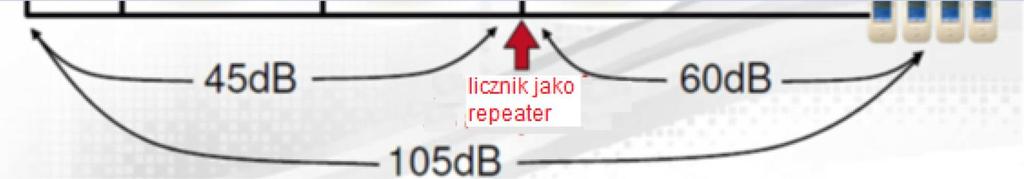

2 Zarządzanie licznikami zainstalowanymi na sieci w komunikacji OSGP

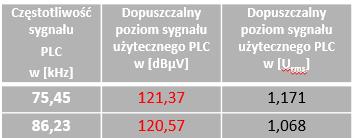

stosunek szumu do sygnału), który odpowiada w dużej mierze za poprawność komunikacji SNR (db) = SYGNAŁ (db 3.

3 Wprowadzenie Cleanup Wyznaczamy margines, tj. odstęp sygnału użytecznego od poziomu szumu w sieci elektroenergetycznej tj SNR [db] (ang. Signal-to-Noise Ratio tłum. stosunek szumu do sygnału), który odpowiada w dużej mierze za poprawność komunikacji SNR (db) = SYGNAŁ (db 3.5Vpp) SZUM (db 3.5Vpp) jeżeli ~9dB SNR to wówczas występuje niski wskaźnik błędów w przesyle danych pakietowych (<~5%), jest to wartość empiryczna gdy SNR przekracza 9dB mówimy o wartości "granicznej.

4 Wskaźniki kompletności danych KPI 100,00 99,00 98,00 97,00 96,00 95,00 94,00 97,59 97,78 97,80 97,83 97,50 97,69 97,67 97,50 97,77 97,88 98,03 98,22 98,26 98,31 97,96 98,19 98,22 98,00 98,31 98,31 93,00 92,00 95,09 95,15 94,81 94,85 94,74 94,94 94,48 95,41 94,89 95,46 91,00 90,00 N+1 Styczeń N+1 Luty N+1 Marzec N+1 Kwiecień 2018 ROK N+2 Styczeń N+2 Luty N+2 Marzec N+2 Kwiecień 2018 ROK N+7 Styczeń N+7 Luty N+7 Marzec N+7 Kwiecień 2018 ROK Dane profilowe Stany liczydeł Dane profilowe profil 15 minutowy A+, A-, Ri+, Rc-

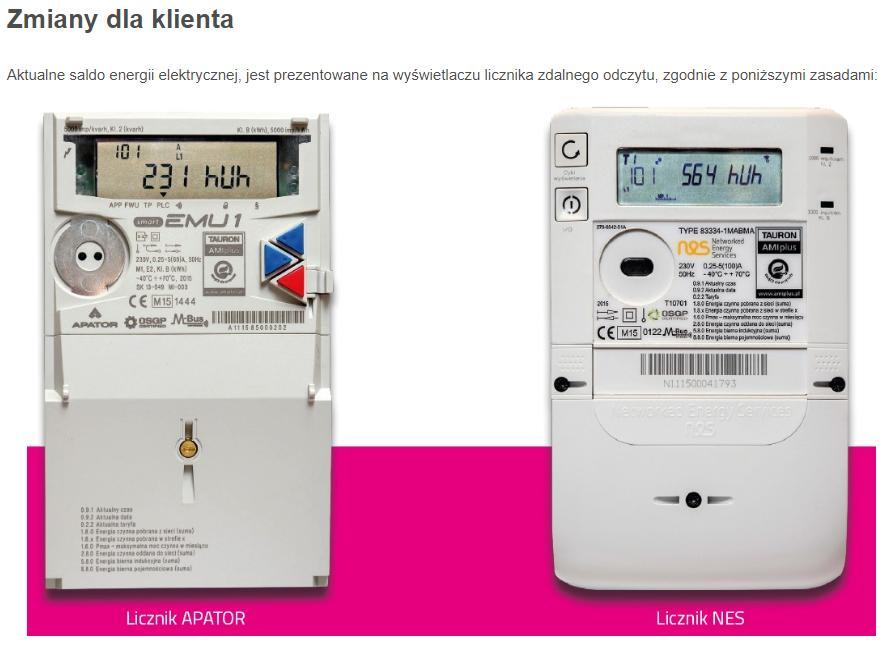

5 Wdrożenie przedpłaty opartej na licznikach AMI System uruchomiony produkcyjnie w kwietniu 2019r. Liczydło dekrementujące prowadzone w systemie Sprzedawcy, Wymagana bardzo wysoka dostępność licznika AMI dla komunikacji

Do tego celu wykorzystano interfejs wireless M-Bus zabudowany w liczniku Aktywacja usługi HAN TAURON AMIplus następuję

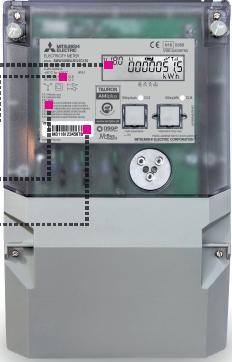

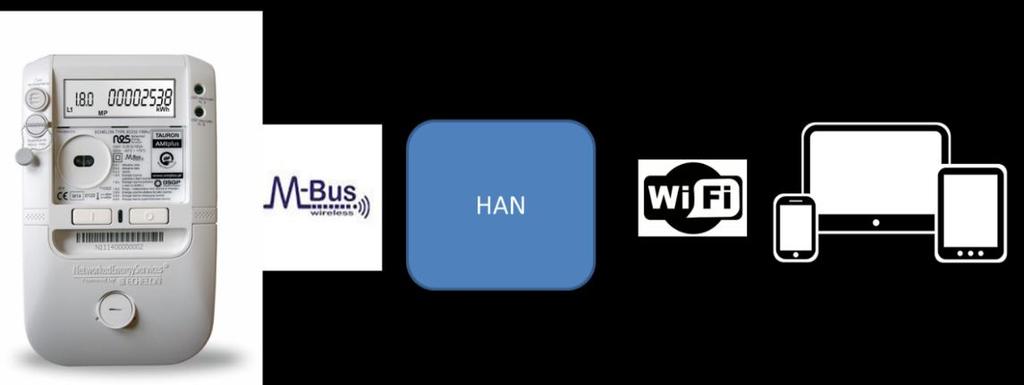

6 Sieć domowa HAN TAURON Dystrybucja jako pierwszy OSD w Polsce w ramach projektu AMIplus udostępnia dane dla Klienta wprost z licznika energii elektrycznej. Do tego celu wykorzystano interfejs wireless M-Bus zabudowany w liczniku Aktywacja usługi HAN TAURON AMIplus następuję poprzez portal TAURON elicznik Klient otrzymuje: dedykowany numer do komunikacji klucz uwierzytelniający Dane pomiarowe przesyłane z licznika AMI do sieci HAN Klienta są zabezpieczone (szyfrowane) kluczem długości 128bit.

Doświadczenia własne Tauron Dystrybucja Pomiary Sp. z o.o. Obwód zasilający - brak danych Zasilanie stacji BTS Dekoder DVB-T Zasilacze impulsowe Źródła światła

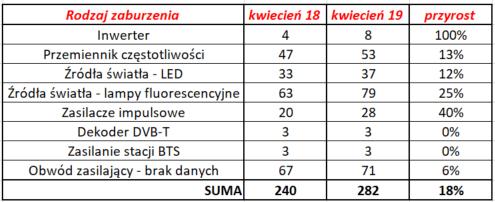

7 Doświadczenia własne Tauron Dystrybucja Pomiary Sp. z o.o. Obwód zasilający - brak danych Zasilanie stacji BTS Dekoder DVB-T Zasilacze impulsowe Źródła światła - lampy fluorescencyjne Źródła światła - LED Przemiennik częstotliwości Inwerter rok 2019 rok 2018

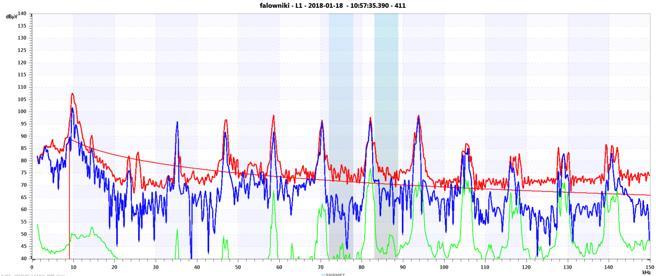

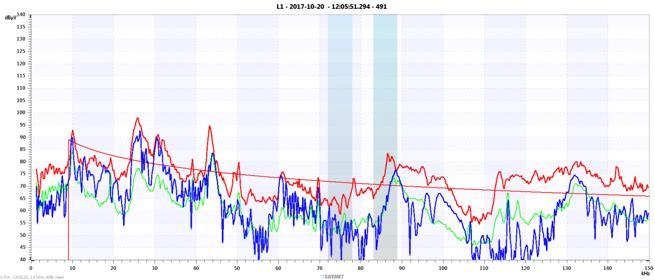

8 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Pomiar analizatorem MFA przy włączonym przemienniku częstotliwości Pomiar analizatorem MFA przy wyłączonym przemienniku częstotliwości

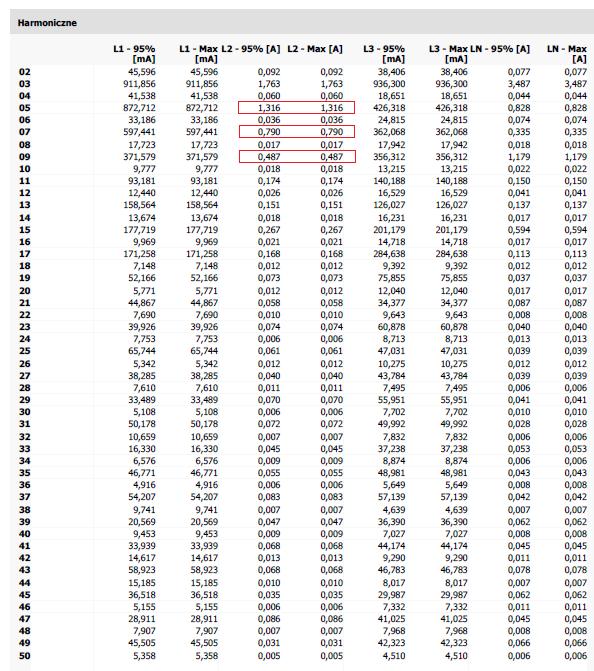

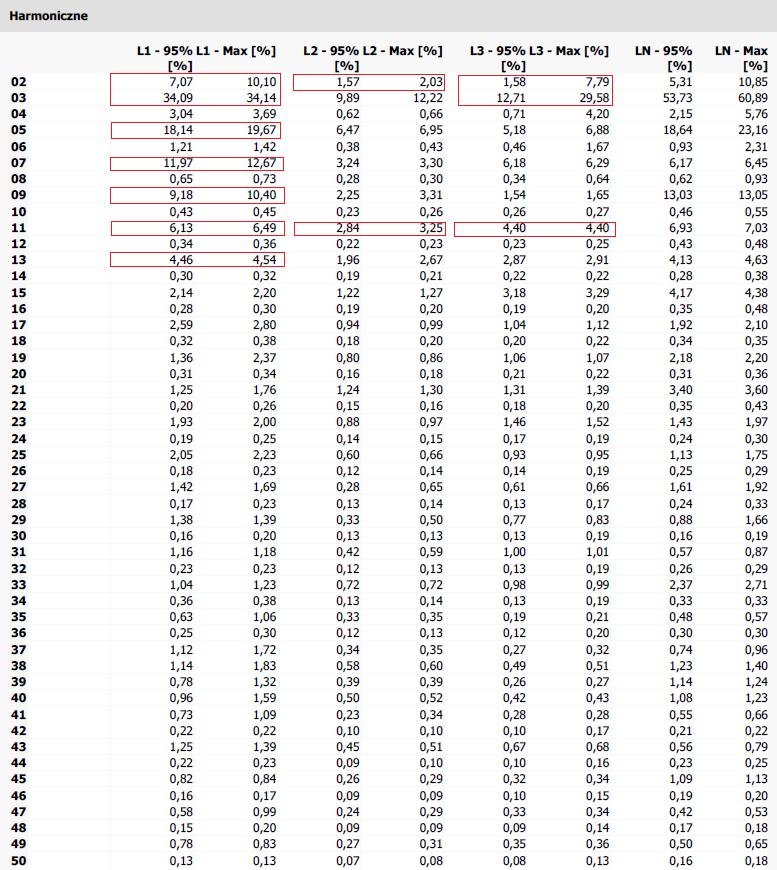

9 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Wartości wyższych harmonicznych w prądzie odbiornika IRiESD Tauron Dystrybucja S.A. Przekroczenia zarejestrowane na fazie L2 Harmoniczna 3: 0,4 % Harmoniczna 5: 0,3 % Harmoniczna 9: 0,1 %

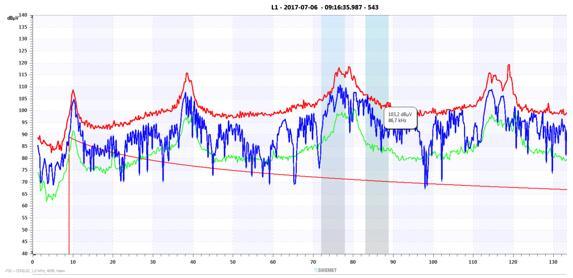

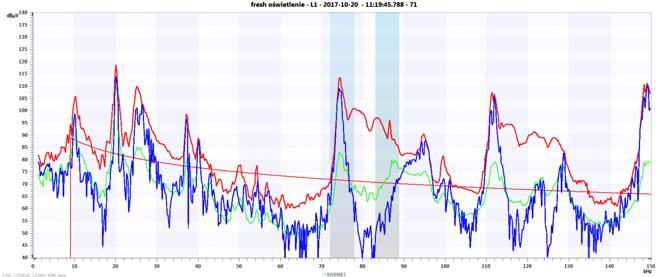

10 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Pomiar analizatorem MFA przy włączonym fluorescencyjnym źródle światła Pomiar analizatorem MFA przy wyłączonym fluorescencyjnym źródle światła

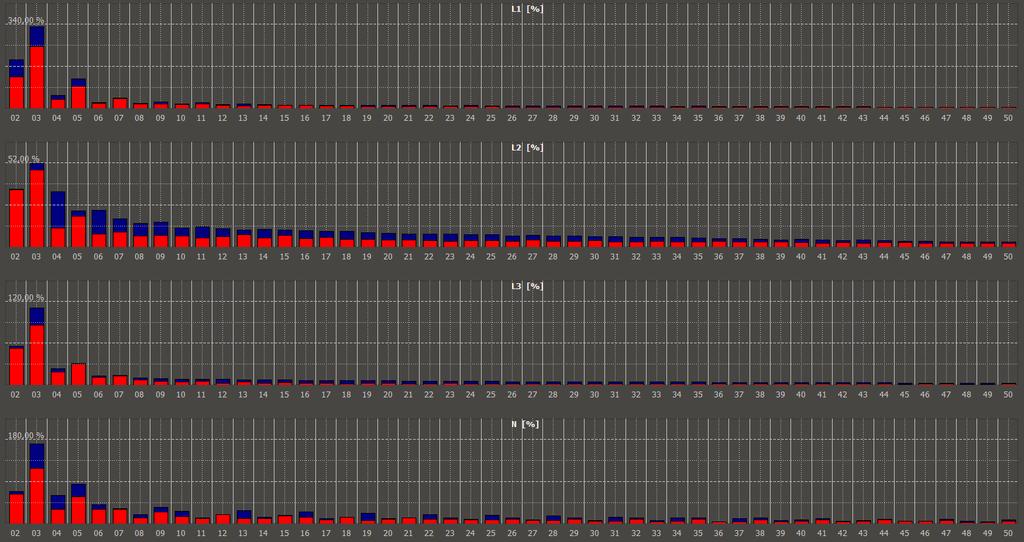

11 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Wartości wyższych harmonicznych w prądzie odbiornika Przekroczenia zarejestrowane na fazie L1 IRiESD Tauron Dystrybucja S.A. Harmoniczna 2: 5% Harmoniczna 3: 4% Harmoniczna 5: 9% Harmoniczna 7: 5% Harmoniczna 9: 5% Harmoniczna 11: 3,5% Harmoniczna 13: 1,5%

12 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Pomiar analizatorem MFA przy włączonym źródle światła LED Pomiar analizatorem MFA przy wyłączonym źródle światła LED

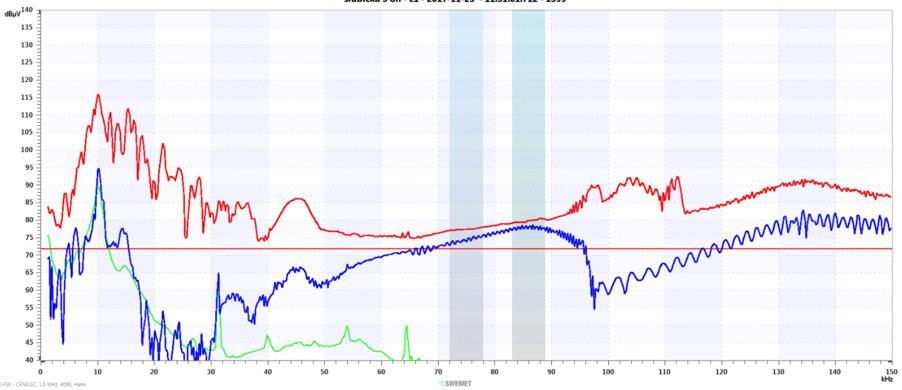

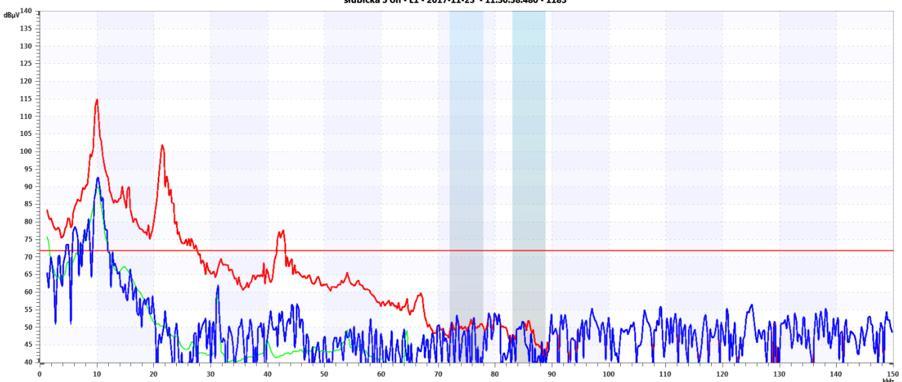

13 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Pomiar analizatorem MFA przy włączonym zasilaczu impulsowym Pomiar analizatorem MFA przy wyłączonym zasilaczu impulsowym

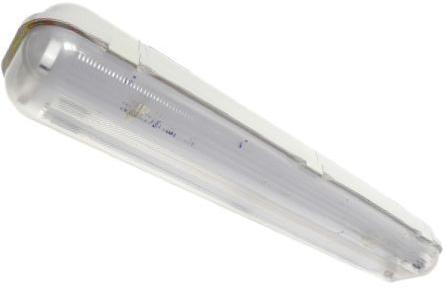

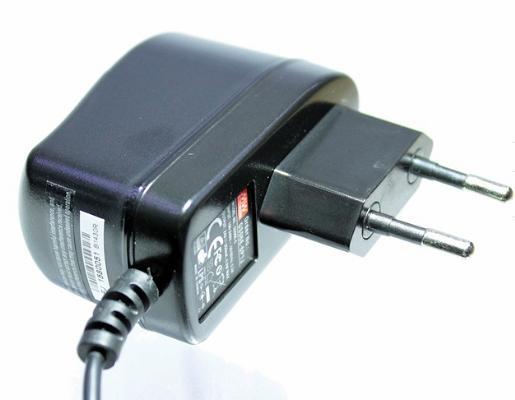

14 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Dokumentacja fotograficzna Urządzenia źródła światła LED Urządzenia zasilacz impulsowy Urządzenia źródła światła fluorescencyjne Urządzenia przemiennik częstotliwości

produkcji SWEMET jest analizatorem czasu rzeczywistego, prowadzący

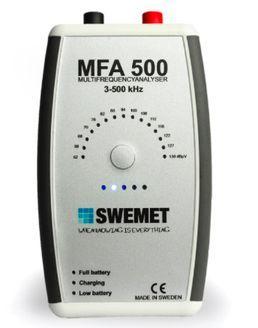

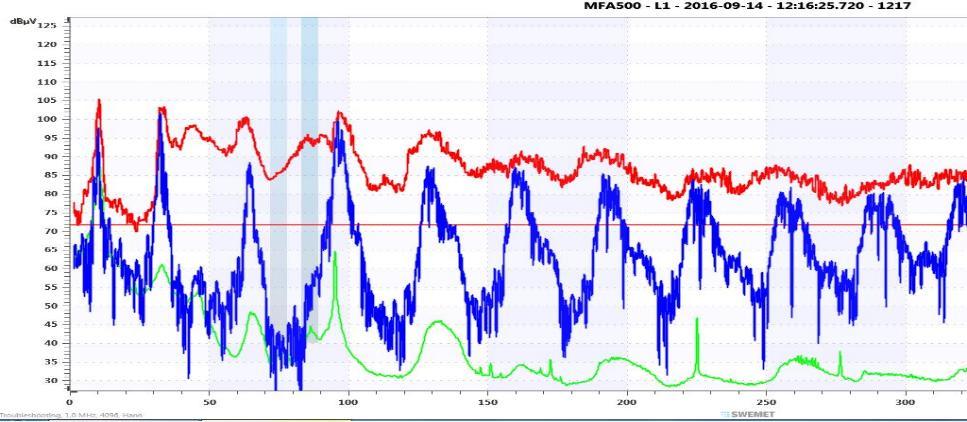

15 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Analizator widma MFA 500 analizator czasu rzeczywistego RTA Analizator MFA 500 produkcji SWEMET jest analizatorem czasu rzeczywistego, prowadzący pomiar siły sygnału w stosunku do częstotliwości zgodnie z normą PN-EN

u których wykryliśmy i zidentyfikowaliśmy zaburzenia kompatybilności el

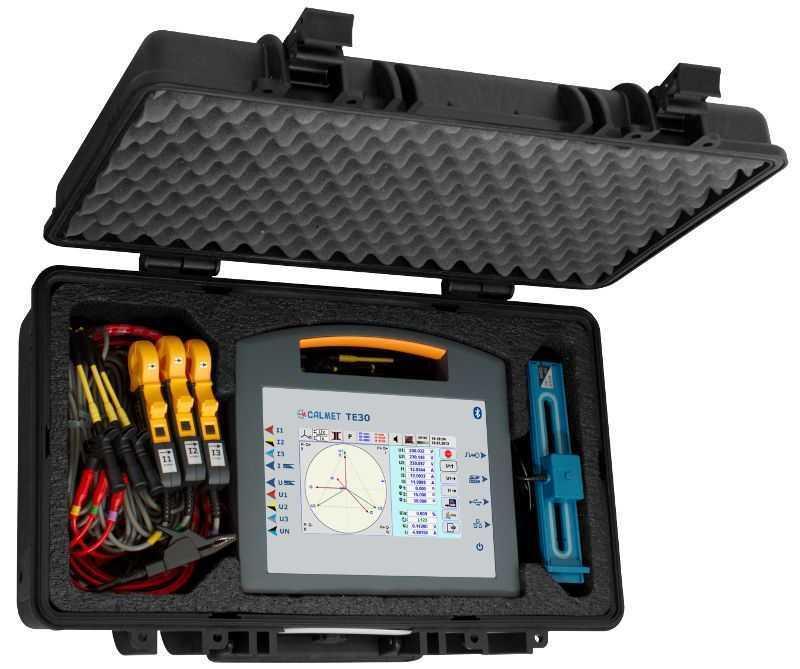

16 Pomiary wykonane przez Tauron Dystrybucja Pomiary Sp. z o.o. Analizator jakości dostaw energii elektrycznej CALMET TE30 w klasie dokładności 0,05 oraz o błędzie dopuszczalnym ±0,1% Analizatorem jakości dostaw energii elektrycznej prowadzimy pomiary u odbiorców u których wykryliśmy i zidentyfikowaliśmy zaburzenia kompatybilności elektromagnetycznej EMC Pomiary jakości e. e. w większości wskazują ścisłe powiązania pomiędzy zmianami prądu i napięcia, a wartością zaburzenia. Pomiar jest prowadzony zgodnie z normą PN-EN

17 Protokół kontroli zakłóceń EMC

Korespondencja do Odbiorców 5 zakłóceń usunięte przez odbiorców wskutek wysłanych pism 17 zakłóceń usuniętych przez odbiorców wskutek rozmowy informacyjnej przeprowadzonej przez pracowników Teren AMI

18 Korespondencja do Odbiorców 5 zakłóceń usunięte przez odbiorców wskutek wysłanych pism 17 zakłóceń usuniętych przez odbiorców wskutek rozmowy informacyjnej przeprowadzonej przez pracowników Teren AMI 7 zakłóceń trwają rozmowy z odbiorcą Rodzaj zaburzenia Spliter TV obwód "Internet" stabilizator napięcia zasilacz impulsowy lampa LED zasilacz impulsowy Opis realizacji prze Odbiorcę Po rozmowie, odbiorca wyraził chęć wymiany urządzenia Po rozmowie i zaprezentowaniu wyników pomiarów, odbiorca wymienił problematyczne urządzenia (zasilacze ) Po rozmowie, odbiorca wymienił wadliwy stabilizator Po rozmowie, odbiorca zadeklarował się nie używać urządzenia do czasu wymiany wymiana urządzenia wymiana urządzenia

Współpraca z uczelnią wyższą Raport z występujących zakłóceń elektromagnetycznych w zakresie częstotliwości w paśmie 2-150kHz w sieci elektroenergetycznej niskiego napięcia zasilającej urządzenia

Analiza użyteczności pasma częstotliwości 2-150 khz do celów transmisji danych oraz sygnałów sterujących z uwzględnieniem stanu prac nad nowelizacją kluczowych dokumentów normalizacyjnych. 2. Przegląd i kategoryzacja źródeł zakłóceń przewodzonych.

19 Współpraca z uczelnią wyższą Raport z występujących zakłóceń elektromagnetycznych w zakresie częstotliwości w paśmie 2-150kHz w sieci elektroenergetycznej niskiego napięcia zasilającej urządzenia odbiorcze klientów końcowych 1. Analiza użyteczności pasma częstotliwości khz do celów transmisji danych oraz sygnałów sterujących z uwzględnieniem stanu prac nad nowelizacją kluczowych dokumentów normalizacyjnych. 2. Przegląd i kategoryzacja źródeł zakłóceń przewodzonych. 3. Analiza kierunków działań zaradczych. 4. Praktyczne efekty współpracy: a. rekomendacje dot. użyteczności pasma częstotliwości khz do celów transmisji danych oraz sygnałów sterujących, b. rekomendacje technicznych środków zaradczych oraz propozycji działań prawno-organizacyjnych, mających na celu zmniejszenie, a w szczególnych przypadkach wyeliminowanie negatywnego odziaływania zaburzeń przewodzonych na poprawną komunikację PLC w infrastrukturze inteligentnego opomiarowania, c. wspólne budowanie świadomości problemu nie-kompatybilności elektromagnetycznej niektórych odbiorników energii elektrycznej.

20 WNIOSKI Brak zachowania kompatybilności elektromagnetycznej urządzeń podłączonych do sieci Tauron Dystrybucja S.A. ma bezpośredni wpływ na jakość komunikacji realizowanej w technologii PLC, co w konsekwencji uniemożliwia osiągnięcie wymaganych KPI danych odczytowych (profilowych i dobowych) na zadany czas ich pozyskania (np. godzina 7:00), Wymagane zmiany prawne w Ustawodawstwie Polskim oraz OSD, dla prawnej ochrony pasma częstotliwości wykorzystywanej do komunikacji PLC. Rozwiązania AMI w Europie bazują na komunikacji wykorzystującej pasmo częstotliwości CENELEC A-Band, spotyka się również rozszerzenie do 500kHz (FCC). Koniecznym kierunkiem zmiany w normalizacji (np. podniesienie poziomu sygnału PLC).

21 Zmiany w zakresie podziału częstotliwości 2-150kHz Standard komunikacji PRIME Technologia OFDM Liczba częstotliwości nośnych 96 Pasmo częstotliwości khz Standard komunikacji OSGP Technologia BPSK Liczba częstotliwości nośnych 2 Pasmo częstotliwości 86 i 75 khz Standard komunikacji G3 Technologia OFDM Liczba częstotliwości nośnych 36 Pasmo częstotliwości khz Standard komunikacji IDIS Technologia S-FSK Liczba częstotliwości nośnych 2 Pasmo częstotliwości 63 i 74 khz

22 Dziękujemy za uwagę! Na wszelkie pytania odpowiemy w kuluarach tauron-dystrybucja.pl
