1 Wykład 2 Transmisja danych i sieci komputerowe Rodzaje nośników Piotr Kolanek

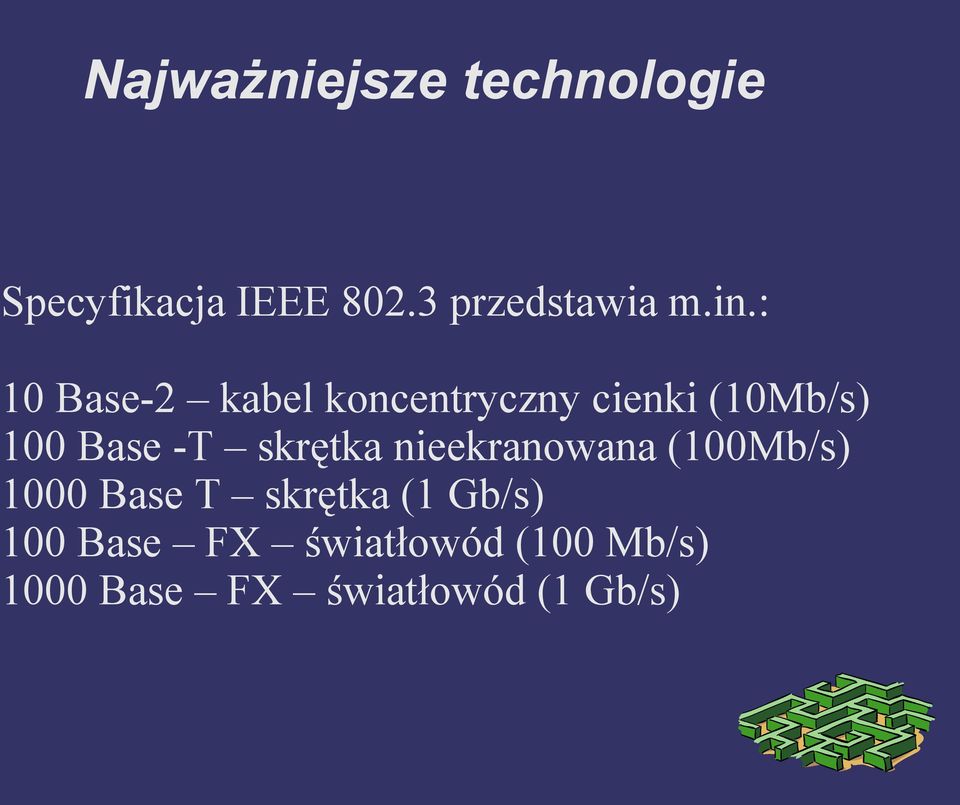

2 Najważniejsze technologie Specyfikacja IEEE przedstawia m.in.: 10 Base-2 kabel koncentryczny cienki (10Mb/s) 100 Base -T skrętka nieekranowana (100Mb/s) 1000 Base T skrętka (1 Gb/s) 100 Base FX światłowód (100 Mb/s) 1000 Base FX światłowód (1 Gb/s)

skrętka nieekranowana (100Mb/s) 1000 Base T skrętka (1 Gb/s)

3 Skrętka UTP Kategorie kabli w spec. EIA/TIA Cat. 1 najstarsza nieekranowana skrętka, dla głosu, nie ma możliwości transmisji danych Cat. 2 nieekranowana skrętka, transmisja głosu i danych (modem) do 4 MHz. 2 pary skręconych przewodów Cat. 3 4 pary skręcone, do 10 MHz, starsze instalacje Ethernet 10 Base-T Cat. 4 4 pary skr., do 16 Mhz Cat. 5 do 100 Mhz (klasa D), impedancja falowa 100om Cat. 5E rozszerzona (klasa D+), do 100 MHz Cat. 6 do 250 Mhz (klasa E) Cat. 7 do 600 Mhz (klasa F), jedynie STP, każda para ekranowana folią aluminiową

3 4 pary skręcone, do 10 MHz, starsze instalacje Ethernet 10 Base-T Cat. 4 4 pary skr., do 16 Mhz Cat.

4 Zalety skrętki cat. 5e Najtańsze medium transmisji ( cena metra kabla ok. 50gr) Wysoka prędkość transmisji (do 1 Gb/s) Łatwa do diagnozowania zakłóceń Łatwa instalacja Odporna na poważne awarie (zwykle unieruchomiony tylko 1 komputer)

5 3 rodzaje połączeń końcówek kabla UTP Odwrotny końcówka 1 do 8, 7 do 2 itd. - stosowane w kablu telefonicznym, który wykorzystuje jedynie przewody 4 i 5 Zgodny końcówka 1 do 1, 2 do 2 itd. - np. Karta sieciowa (NIC) do koncentratora Krzyżowy (cross-over) odwraca niektóre połączenia,

przewody 4 i 5 Zgodny końcówka 1 do 1, 2 do 2 itd. - np.

6 Sekwencje kolorów przewodów

7 Połączenie skrosowane

8 Wymagania dla instalacji Cat Minimalny promień zgięcia kabla wynosi 4-krotność średnicy 2. Pary przy zakończeniu nie powinny być rozkręcone na długości większej niż 1,3 cm 3. Kabel nie może być naciągany podczas układania w korytkach 4. Kable sieciowe (przebieg równoległy) powinny przebiegać conajmniej 30,5 cm od skrętki. (w przypadku metalowego korytka dla skrętki 6,4 cm). Od transformatorów i silników należy zachować odległość 1,02m. 5. Jeśli zaistnieje konieczność skrzyżowania kabla zasilającego ze skrętką powinny być ułożone prostopadle do siebie.

Kabel nie może być naciągany podczas układania w korytkach 4.

9 Typowe błędy (połączenie proste)

10 Światłowód Budowa (zaczynając od zewnątrz) 1. Izolacja zewnętrzna 2. Oplot kewlarowy 3. Tuba izolacja o śr. 900μm 4. Warstwa akrylowa 5. Włókno optyczne: a) płaszcz zewnętrzny o śr. 125 μm b) rdzeń (najczęściej 62,5 μm)

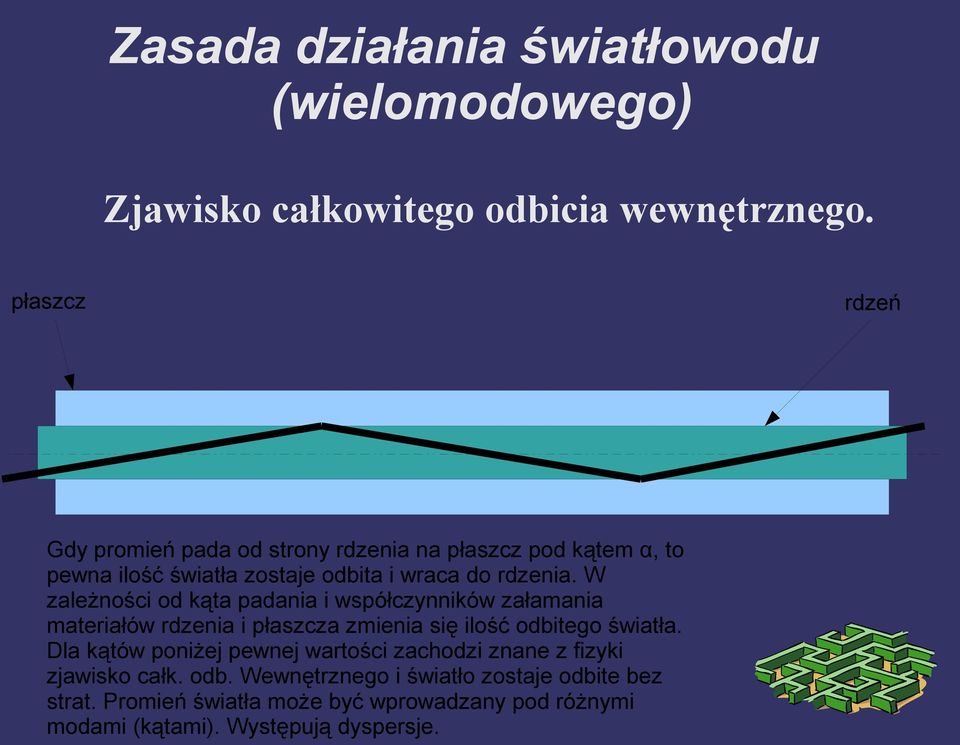

11 Zasada działania światłowodu (wielomodowego) Zjawisko całkowitego odbicia wewnętrznego. płaszcz rdzeń Gdy promień pada od strony rdzenia na płaszcz pod kątem α, to pewna ilość światła zostaje odbita i wraca do rdzenia. W zależności od kąta padania i współczynników załamania materiałów rdzenia i płaszcza zmienia się ilość odbitego światła. Dla kątów poniżej pewnej wartości zachodzi znane z fizyki zjawisko całk. odb. Wewnętrznego i światło zostaje odbite bez strat. Promień światła może być wprowadzany pod różnymi modami (kątami). Występują dyspersje.

W zależności od kąta padania i współczynników załamania materiałów rdzenia i płaszcza zmienia się ilość odbitego światła.

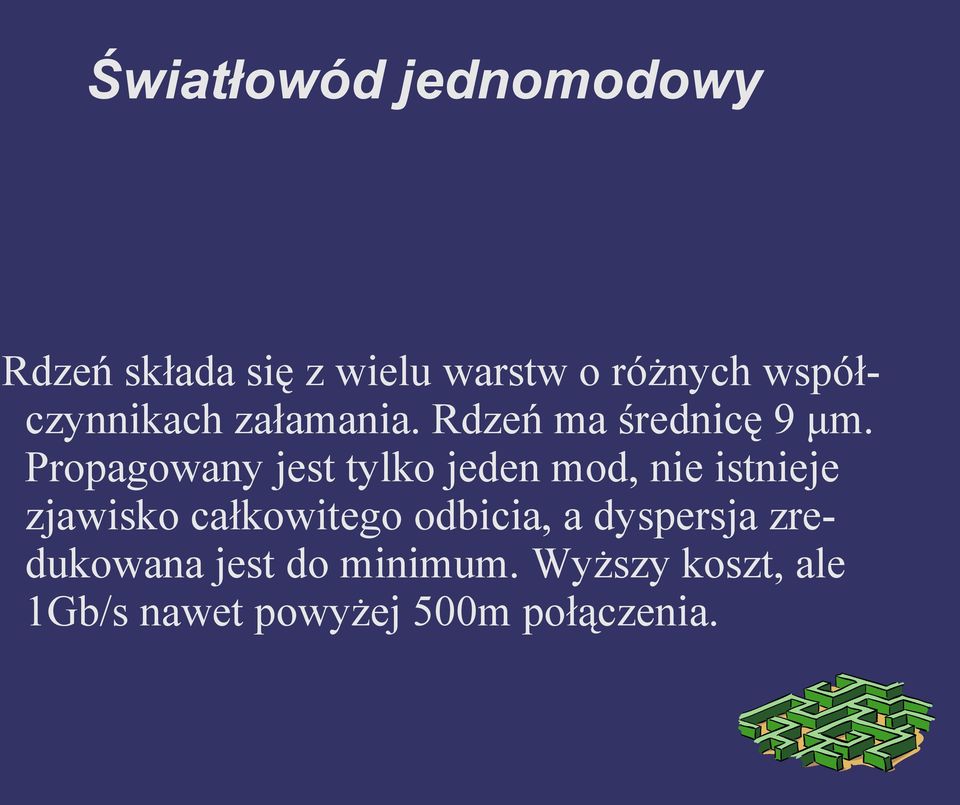

12 Światłowód jednomodowy Rdzeń składa się z wielu warstw o różnych współczynnikach załamania. Rdzeń ma średnicę 9 μm. Propagowany jest tylko jeden mod, nie istnieje zjawisko całkowitego odbicia, a dyspersja zredukowana jest do minimum. Wyższy koszt, ale 1Gb/s nawet powyżej 500m połączenia.

Propagowany jest tylko jeden mod, nie istnieje zjawisko całkowitego

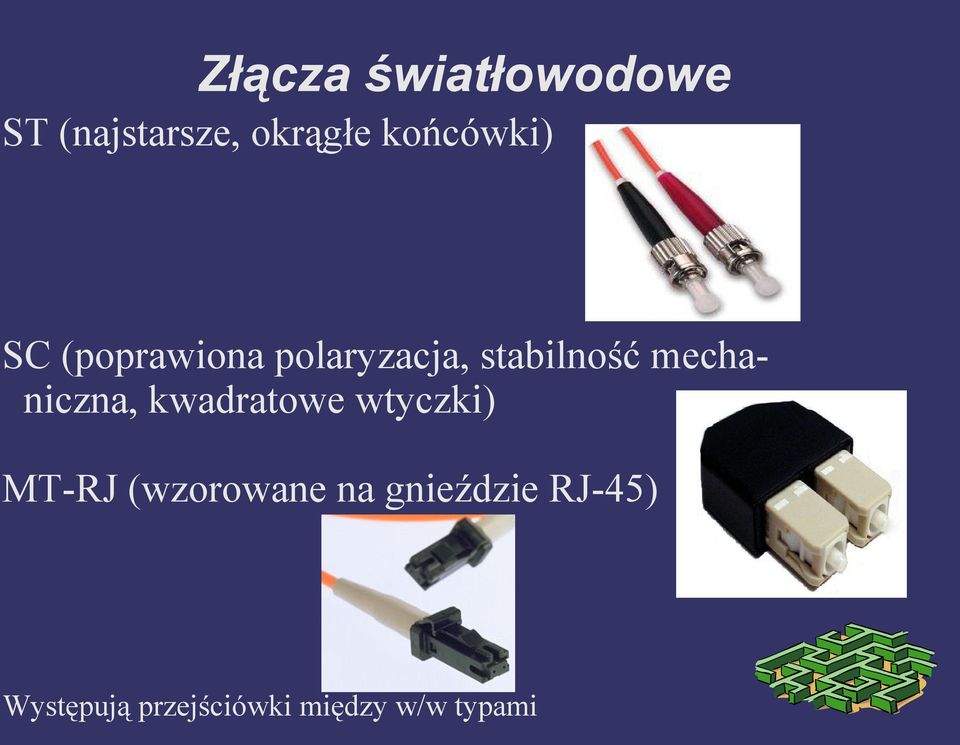

13 Złącza światłowodowe ST (najstarsze, okrągłe końcówki) SC (poprawiona polaryzacja, stabilność mechaniczna, kwadratowe wtyczki) MT-RJ (wzorowane na gnieździe RJ-45) Występują przejściówki między w/w typami

mechaniczna, kwadratowe wtyczki) MT-RJ (wzorowane

14 Sieci bezprzewodowe IRDA 1m, 4Mb/s, podczerwień, 1993r. Bluetooth 10m, 1Mb/s fale radiowe, 1998r. IEEE m, 2Mb/s fale radiowe, 1997r. I nowsze

15 Struktura sieci WLAN ESS BSS 1 BSS2 AP AP BSS Basic Service Set ESS Extended Service Set

16 Kontrola dostępu do medium CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) czeka póki jest cisza, przełącza się w tryb gotowości nadawania, czeka i dopiero nadaje. W przypadku struktur BSS i ESS stosowany jest mechanizm DCF (wysyłana ramka RTS, potwierdzana ramką CTS, następnie właściwa transmisja potwierdzana ramką ACK, gdy brak ACK - retransmisja)

W przypadku struktur BSS i ESS stosowany jest mechanizm DCF (wysyłana ramka RTS,
