2 AGENDA Site survey - pomiary i projektowanie sieci bezprzewodowych Tomasz Furmańczak UpGreat Systemy Komputerowe Sp. z o.o.

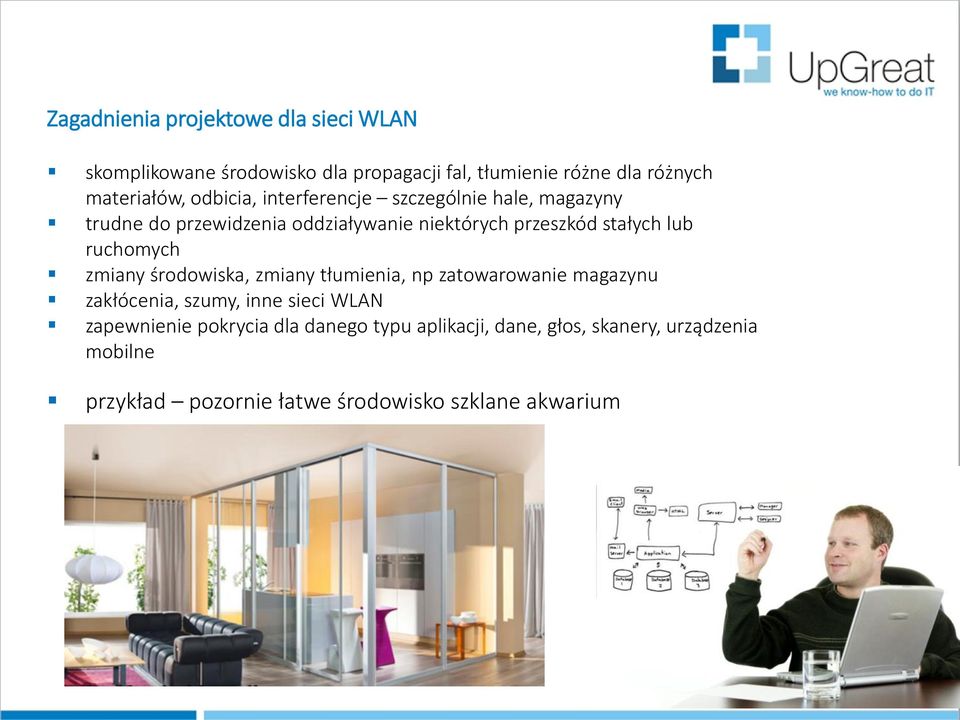

3 Zagadnienia projektowe dla sieci WLAN skomplikowane środowisko dla propagacji fal, tłumienie różne dla różnych materiałów, odbicia, interferencje szczególnie hale, magazyny trudne do przewidzenia oddziaływanie niektórych przeszkód stałych lub ruchomych zmiany środowiska, zmiany tłumienia, np zatowarowanie magazynu zakłócenia, szumy, inne sieci WLAN zapewnienie pokrycia dla danego typu aplikacji, dane, głos, skanery, urządzenia mobilne przykład pozornie łatwe środowisko szklane akwarium 3

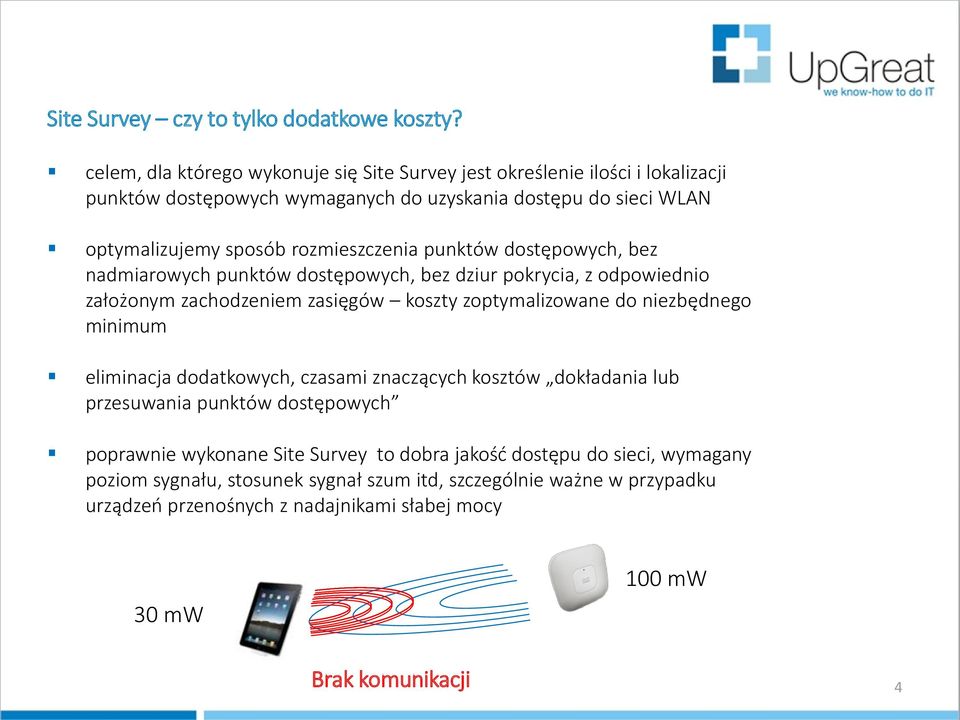

4 Site Survey czy to tylko dodatkowe koszty? celem, dla którego wykonuje się Site Survey jest określenie ilości i lokalizacji punktów dostępowych wymaganych do uzyskania dostępu do sieci WLAN optymalizujemy sposób rozmieszczenia punktów dostępowych, bez nadmiarowych punktów dostępowych, bez dziur pokrycia, z odpowiednio założonym zachodzeniem zasięgów koszty zoptymalizowane do niezbędnego minimum eliminacja dodatkowych, czasami znaczących kosztów dokładania lub przesuwania punktów dostępowych poprawnie wykonane Site Survey to dobra jakość dostępu do sieci, wymagany poziom sygnału, stosunek sygnał szum itd, szczególnie ważne w przypadku urządzeń przenośnych z nadajnikami słabej mocy 30 mw 100 mw Brak komunikacji 4

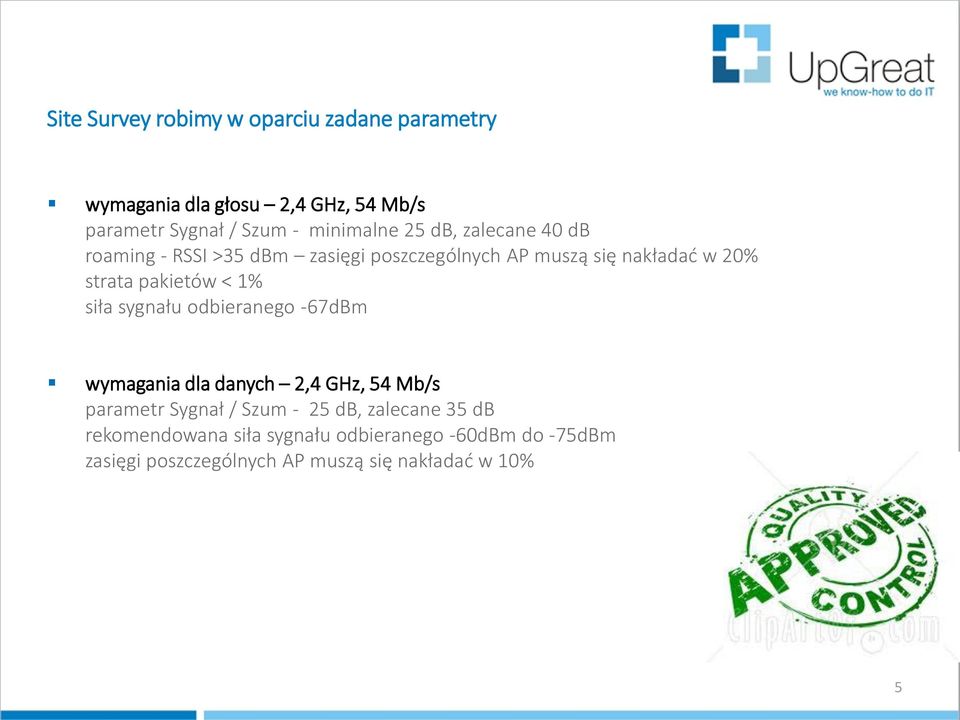

5 Site Survey robimy w oparciu zadane parametry wymagania dla głosu 2,4 GHz, 54 Mb/s parametr Sygnał / Szum - minimalne 25 db, zalecane 40 db roaming - RSSI >35 dbm zasięgi poszczególnych AP muszą się nakładać w 20% strata pakietów < 1% siła sygnału odbieranego -67dBm wymagania dla danych 2,4 GHz, 54 Mb/s parametr Sygnał / Szum - 25 db, zalecane 35 db rekomendowana siła sygnału odbieranego -60dBm do -75dBm zasięgi poszczególnych AP muszą się nakładać w 10% 5

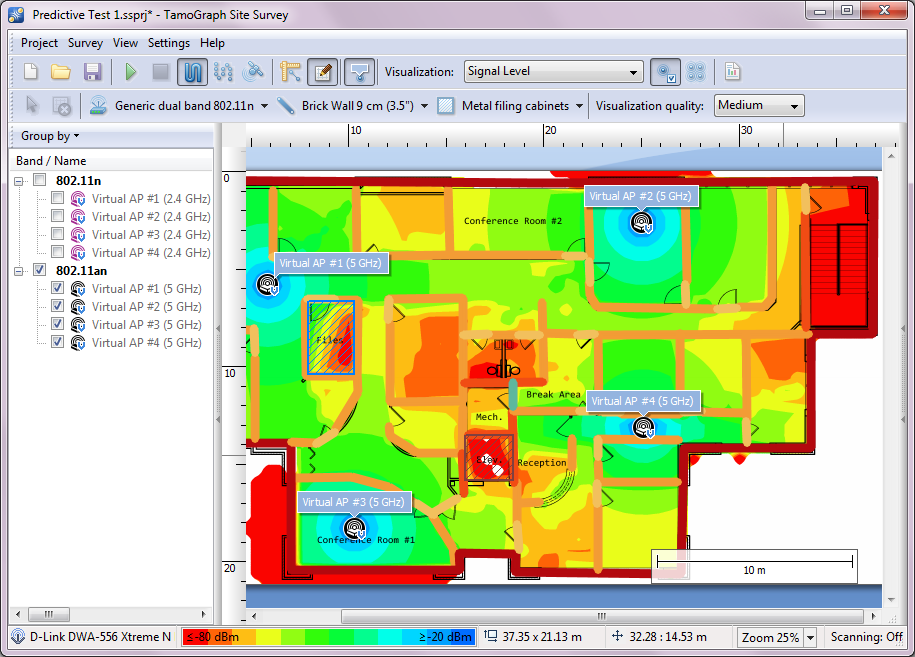

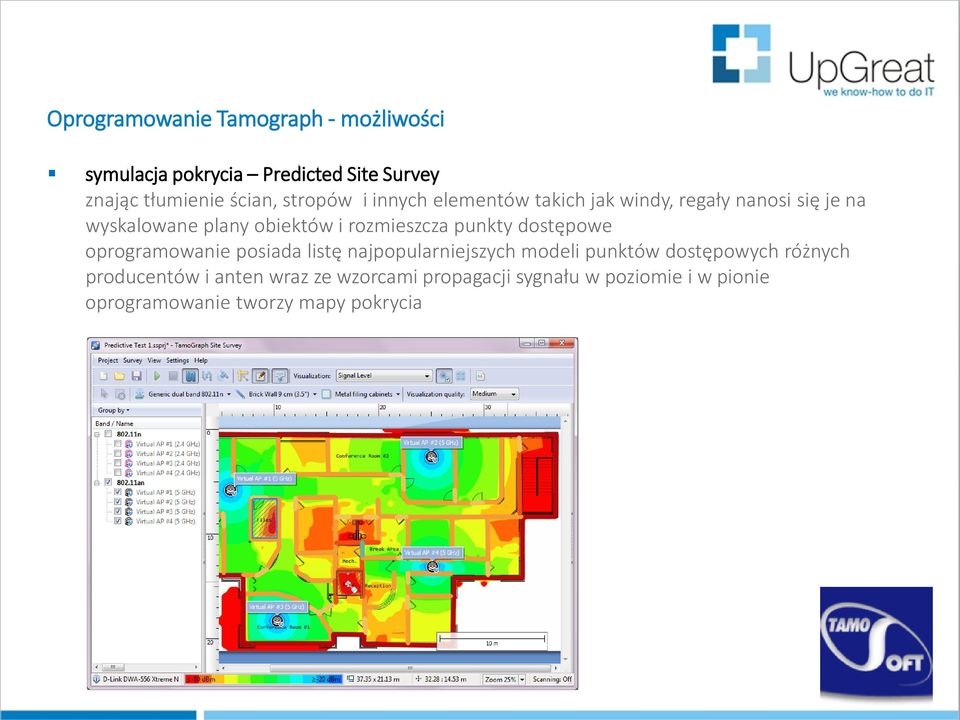

6 Oprogramowanie Tamograph - możliwości symulacja pokrycia Predicted Site Survey znając tłumienie ścian, stropów i innych elementów takich jak windy, regały nanosi się je na wyskalowane plany obiektów i rozmieszcza punkty dostępowe oprogramowanie posiada listę najpopularniejszych modeli punktów dostępowych różnych producentów i anten wraz ze wzorcami propagacji sygnału w poziomie i w pionie oprogramowanie tworzy mapy pokrycia 6

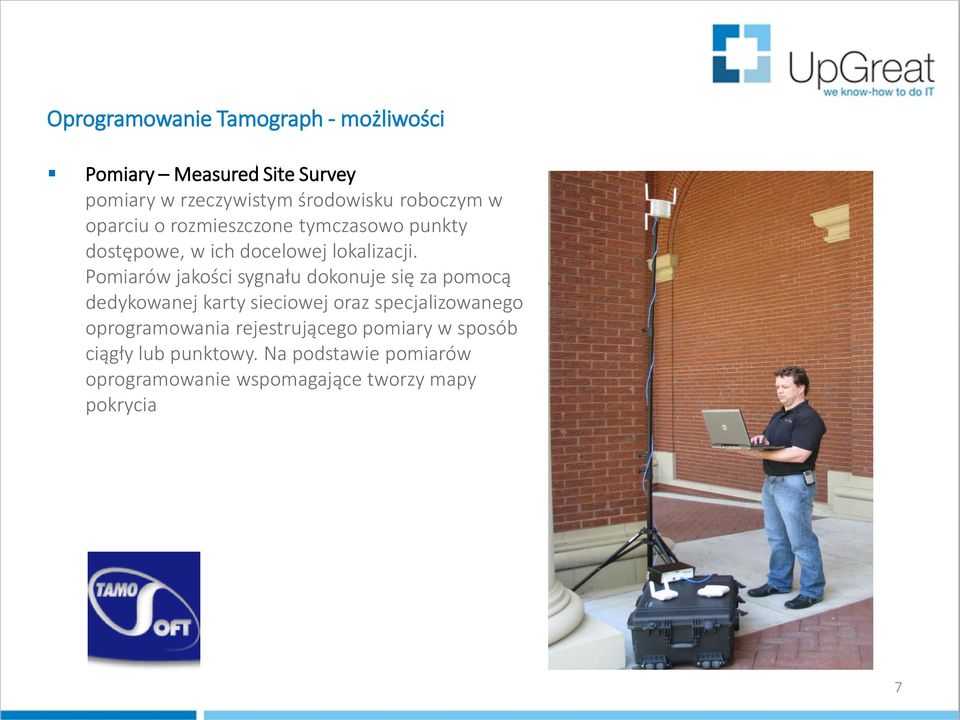

7 Oprogramowanie Tamograph - możliwości Pomiary Measured Site Survey pomiary w rzeczywistym środowisku roboczym w oparciu o rozmieszczone tymczasowo punkty dostępowe, w ich docelowej lokalizacji. Pomiarów jakości sygnału dokonuje się za pomocą dedykowanej karty sieciowej oraz specjalizowanego oprogramowania rejestrującego pomiary w sposób ciągły lub punktowy. Na podstawie pomiarów oprogramowanie wspomagające tworzy mapy pokrycia 7

8 Porównanie symulacji i pomiarów SYMULACJA POMIAR 8

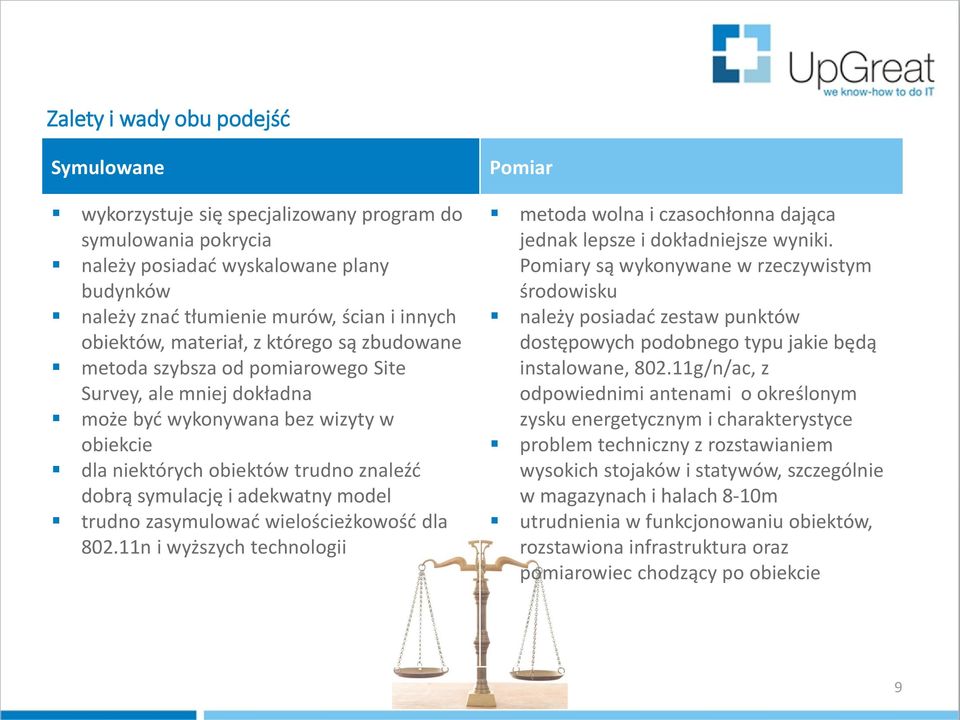

9 Zalety i wady obu podejść Symulowane wykorzystuje się specjalizowany program do symulowania pokrycia należy posiadać wyskalowane plany budynków należy znać tłumienie murów, ścian i innych obiektów, materiał, z którego są zbudowane metoda szybsza od pomiarowego Site Survey, ale mniej dokładna może być wykonywana bez wizyty w obiekcie dla niektórych obiektów trudno znaleźć dobrą symulację i adekwatny model trudno zasymulować wielościeżkowość dla n i wyższych technologii Pomiar metoda wolna i czasochłonna dająca jednak lepsze i dokładniejsze wyniki. Pomiary są wykonywane w rzeczywistym środowisku należy posiadać zestaw punktów dostępowych podobnego typu jakie będą instalowane, g/n/ac, z odpowiednimi antenami o określonym zysku energetycznym i charakterystyce problem techniczny z rozstawianiem wysokich stojaków i statywów, szczególnie w magazynach i halach 8-10m utrudnienia w funkcjonowaniu obiektów, rozstawiona infrastruktura oraz pomiarowiec chodzący po obiekcie 9

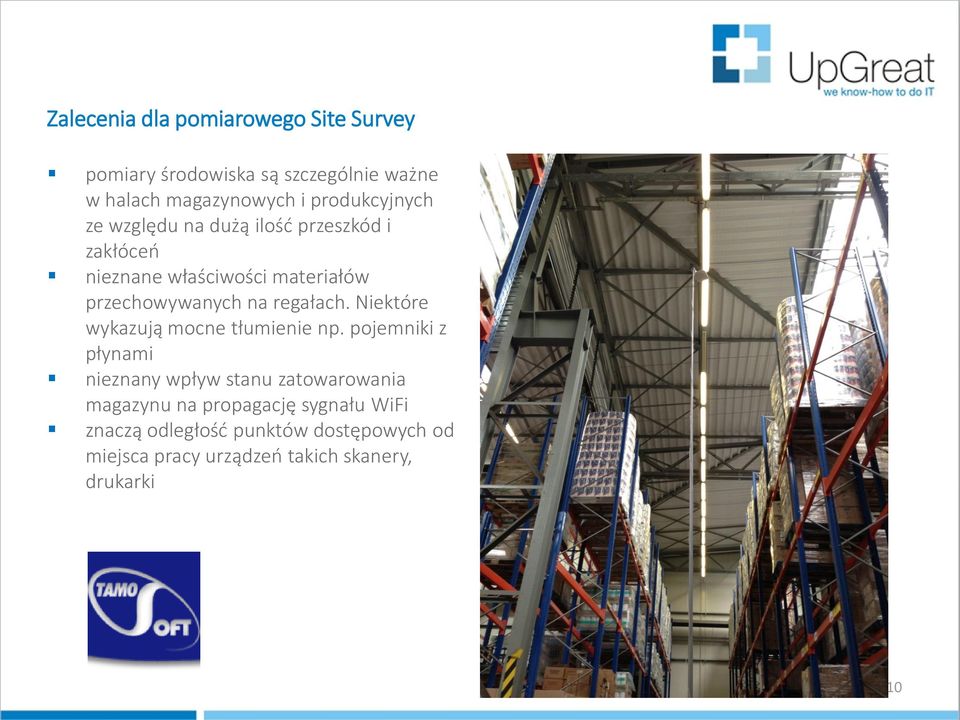

10 Zalecenia dla pomiarowego Site Survey pomiary środowiska są szczególnie ważne w halach magazynowych i produkcyjnych ze względu na dużą ilość przeszkód i zakłóceń nieznane właściwości materiałów przechowywanych na regałach. Niektóre wykazują mocne tłumienie np. pojemniki z płynami nieznany wpływ stanu zatowarowania magazynu na propagację sygnału WiFi znaczą odległość punktów dostępowych od miejsca pracy urządzeń takich skanery, drukarki 10

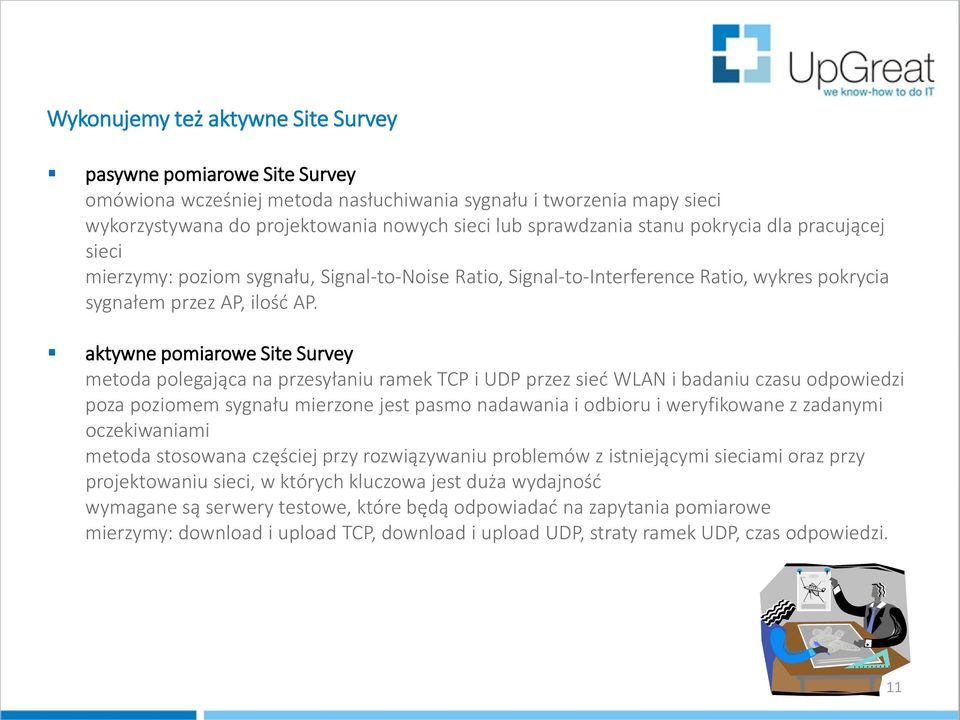

11 Wykonujemy też aktywne Site Survey pasywne pomiarowe Site Survey omówiona wcześniej metoda nasłuchiwania sygnału i tworzenia mapy sieci wykorzystywana do projektowania nowych sieci lub sprawdzania stanu pokrycia dla pracującej sieci mierzymy: poziom sygnału, Signal-to-Noise Ratio, Signal-to-Interference Ratio, wykres pokrycia sygnałem przez AP, ilość AP. aktywne pomiarowe Site Survey metoda polegająca na przesyłaniu ramek TCP i UDP przez sieć WLAN i badaniu czasu odpowiedzi poza poziomem sygnału mierzone jest pasmo nadawania i odbioru i weryfikowane z zadanymi oczekiwaniami metoda stosowana częściej przy rozwiązywaniu problemów z istniejącymi sieciami oraz przy projektowaniu sieci, w których kluczowa jest duża wydajność wymagane są serwery testowe, które będą odpowiadać na zapytania pomiarowe mierzymy: download i upload TCP, download i upload UDP, straty ramek UDP, czas odpowiedzi. 11

12 Rozszerzenie pomiarów o charakterystykę radiową niezależnie od metody wykorzystywanej do rozmieszczenia punktów dostępowych przed wykonaniem Site Survey należy przeprowadzić analizę środowiska radiowego metoda pomiaru powinna sprawdzać nie tylko sygnały w obrębie kanałów WLAN, ale całe widmo częstotliwości 2,4 GHz i 5 GHz. Na częstotliwościach kolizyjnych działają kuchenki mikrofalowe, urządzenia bluetooth, telefony przenośne i inne do tych pomiarów należy zastosować analizator widma wykorzystujemy analizator USB WiFi Spy firmy Metagreek WiFi Spy pracujący obrębie częstotliwości wykorzystywanych przez WLAN 2,4 GHZ i 5 GHz 12

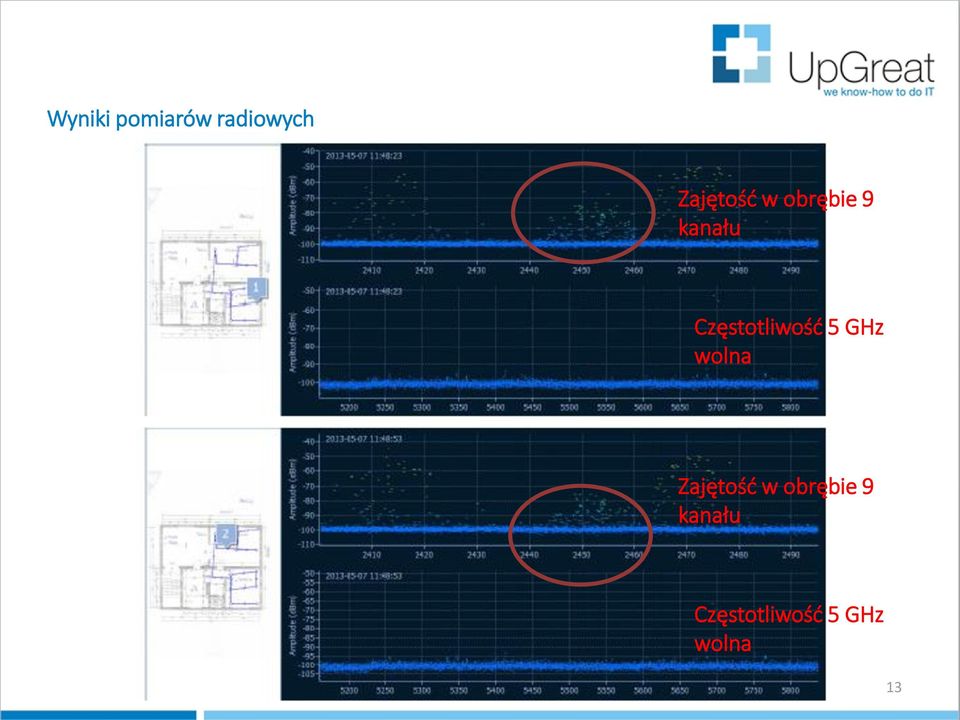

13 Wyniki pomiarów radiowych Zajętość w obrębie 9 kanału Częstotliwość 5 GHz wolna Zajętość w obrębie 9 kanału Częstotliwość 5 GHz wolna 13

14 Wyniki pomiarów Wynikiem naszych badań i analiz jest pełna dokumentacja z pomiarów środowiska WLAN zawierająca: mapy rozmieszczenia punktów dostępowych z pokryciem sygnału mapy parametru Sygnał / Szum mapy zasięgu dla poszczególnych punktów dostępowych zdjęcia z pomiarów z lokalizacją punktów dostępowych analizę zajętości kanałów analizę widma 2,4 GHz i 5 GHz propozycję przydziału kanałów do punktów dostępowych inne zalecenia techniczne i obserwacje powstałe w czasie pomiarów 14

15 Dziękuję za uwagę Tomasz Furmańczak tel.: mail: UpGreat Systemy Komputerowe Sp. z o.o Poznań, ul. Ostrobramska 22
