1 Sieci komputerowe Dr inż. Robert Banasiak Sieci Komputerowe 2011/2012 Studia niestacjonarne 1

2 Media transmisyjne 2

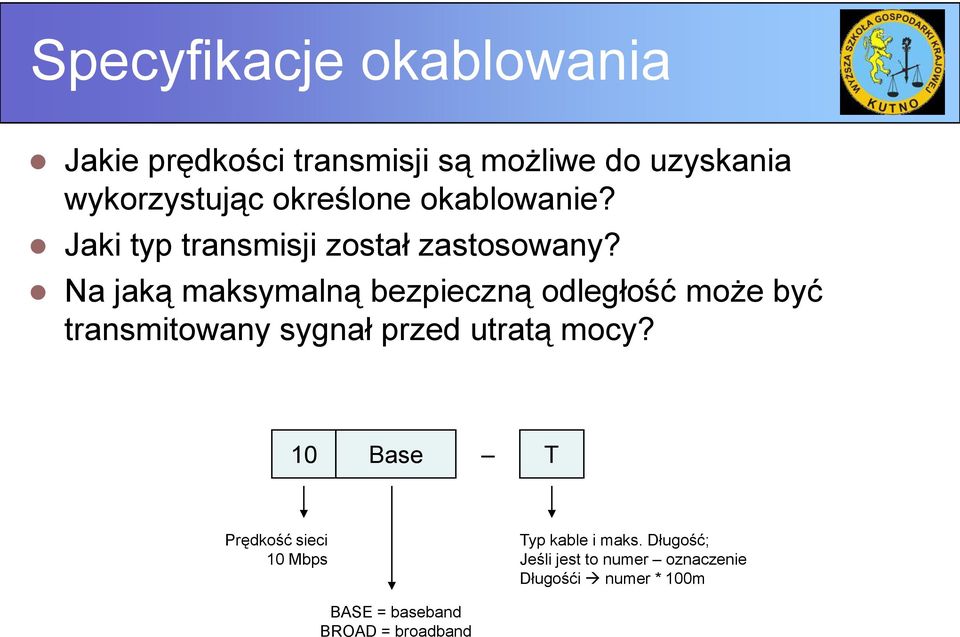

3 Specyfikacje okablowania Jakie prędkości transmisji są możliwe do uzyskania wykorzystując określone okablowanie? Jaki typ transmisji został zastosowany? Na jaką maksymalną bezpieczną odległość może być transmitowany sygnał przed utratą mocy? 10 Base T Prędkość sieci 10 Mbps Typ kable i maks. Długość; Jeśli jest to numer oznaczenie Długośći numer * 100m BASE = baseband BROAD = broadband

Na jaką maksymalną bezpieczną odległość może być transmitowany sygnał przed utratą mocy?

Kabel koncentryczny Prędkość i przepustowość: 10 100 Mbps Średni koszt

4 Kabel koncentryczny Prędkość i przepustowość: Mbps Średni koszt węzła: niedrogi Rozmiar medium i przyłączeń: średni Maksymalna długość kabla: 500 m

5 Kabel koncentryczny Technologia oparta na kablu koncentrycznym przechodzi do historii Obarczona jest ona wieloma wadami, które powodują rezygnowanie z jej stosowania ograniczenie liczby hostów jeden kanał do przesyłania danych ograniczona prędkość sieci

powodują rezygnowanie z jej stosowania ograniczenie liczby

6 Kabel koncentryczny Wyróżnia się dwa rodzaje kabla koncentrycznego Ethernet gruby 10Base-5 (Thick Ethernet) oznaczenie kabla RG-8 i RG-11, o impedancji falowej 50 omów i grubości 1/2", praktycznie wyszedł z użycia, czasem stosowany jako rdzeń sieci (max. odległość między stacjami do 500m) Ethernet cienki 10Base-2 (Thin Ethernet) oznaczenie kabla RG-58, o impedancji falowej 50 omów i grubości 1/4", powszechnie stosowany w małych sieciach lokalnych (przy połączeniu 2 komputerów max. odległość między nimi to 185m). Czasem jeszcze spotyka się tą technologię w praktycznych zastosowaniach

odległość między stacjami do 500m) Ethernet cienki 10Base-2 (Thin Ethernet) oznaczenie kabla RG-58, o impedancji falowej 50 omów i grubości 1/4",

7 Kabel koncentryczny Kabel koncentryczny był i jest szeroko stosowany przez firmy zajmujące się przemysłowym przesyłaniem obrazu Przede wszystkim ze względu na znaczną długość segmentu i odporność na zakłócenia Jakość sygnału zależy jednak od właściwej grubości i jakości zarobienia przewodów Bardzo istotnym elementem okablowania koncentrycznego jest uziemienie. Kabel koncentryczny musi być uziemiony TYLKO z jednej strony w celu zabezpieczenia pracy sieci oraz wytłumienia transmitowanego sygnału

właściwej grubości i jakości zarobienia przewodów Bardzo istotnym elementem okablowania koncentrycznego jest uziemienie.

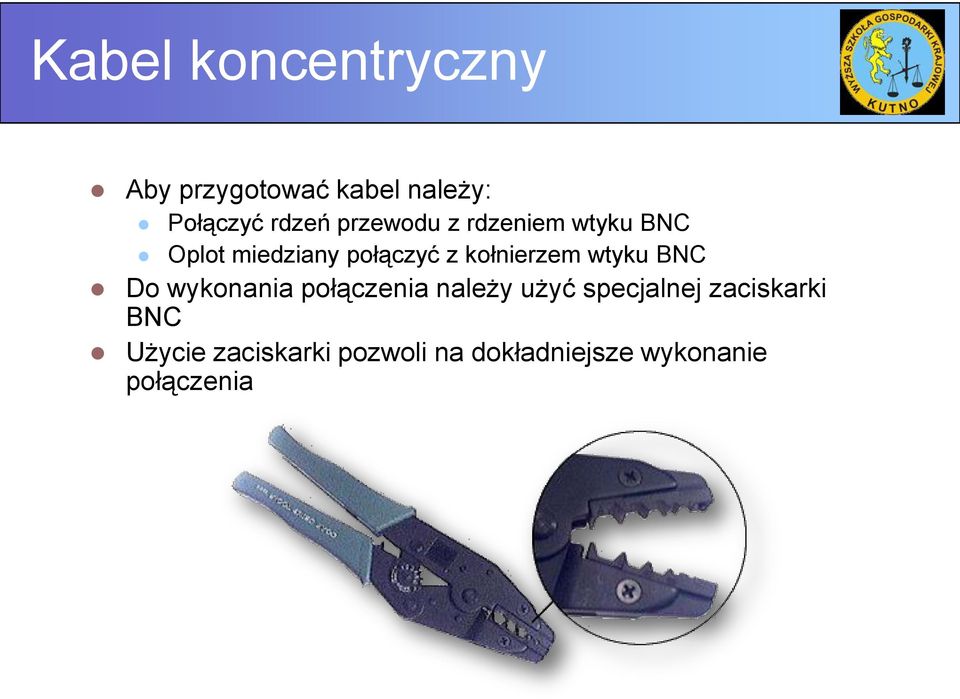

8 Kabel koncentryczny Aby przygotować kabel należy: Połączyć rdzeń przewodu z rdzeniem wtyku BNC Oplot miedziany połączyć z kołnierzem wtyku BNC Do wykonania połączenia należy użyć specjalnej zaciskarki BNC Użycie zaciskarki pozwoli na dokładniejsze wykonanie połączenia

kołnierzem wtyku BNC Do wykonania połączenia należy użyć

9 Skrętka Najczęściej używany rodzaj okablowania sieciowego Rozwiązanie bardzo uniwersalne Wyparła okablowanie koncentryczne Skrętka wykorzystuje do nadawania i odbierania sygnałów osobne pary żył Transmisja Full Duplex

okablowanie koncentryczne Skrętka wykorzystuje do

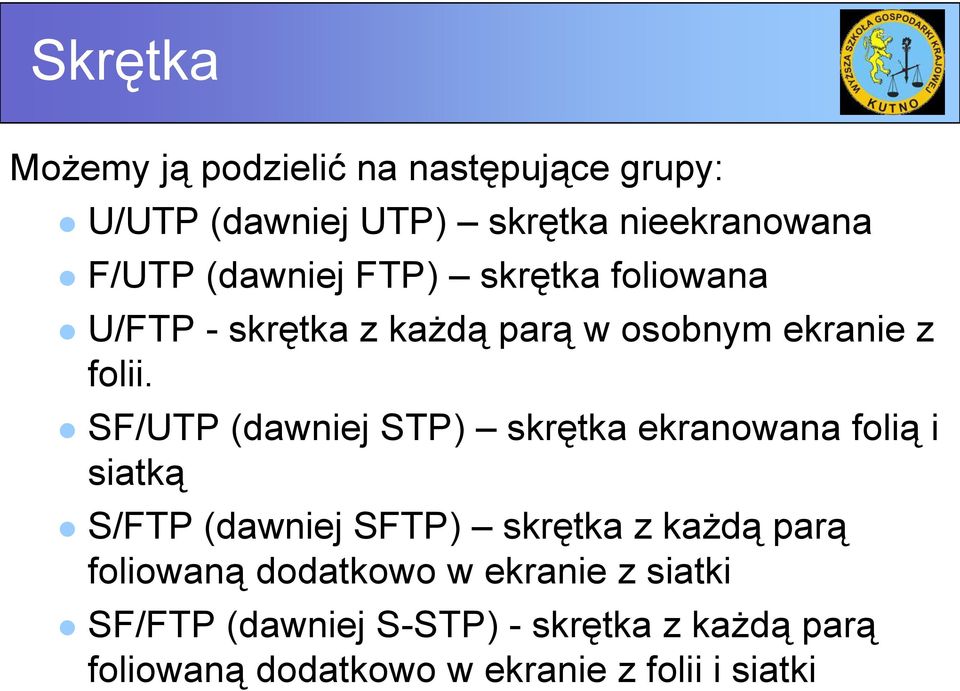

10 Skrętka Możemy ją podzielić na następujące grupy: U/UTP (dawniej UTP) skrętka nieekranowana F/UTP (dawniej FTP) skrętka foliowana U/FTP - skrętka z każdą parą w osobnym ekranie z folii. SF/UTP (dawniej STP) skrętka ekranowana folią i siatką S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki SF/FTP (dawniej S-STP) - skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i siatki

SF/UTP (dawniej STP) skrętka ekranowana folią i siatką S/FTP (dawniej SFTP) skrętka z każdą parą

Skrętka nieekranowana (UTP) Prędkość i przepustowość: 10 100 1000 Mbps (zależnie od kategorii kabla) Średnia

11 Skrętka nieekranowana (UTP) Prędkość i przepustowość: Mbps (zależnie od kategorii kabla) Średnia koszt węzła: średni ( zależnie od technologii) Rozmiar medium i przyłączeń: mały Maksymalna długość kabla: 100 m

koszt węzła: średni ( zależnie od technologii) Rozmiar

Skrętka ekranowana (STP) Prędkość i przepustowość: 10 100 Mbps Średnia koszt węzła: drogi (

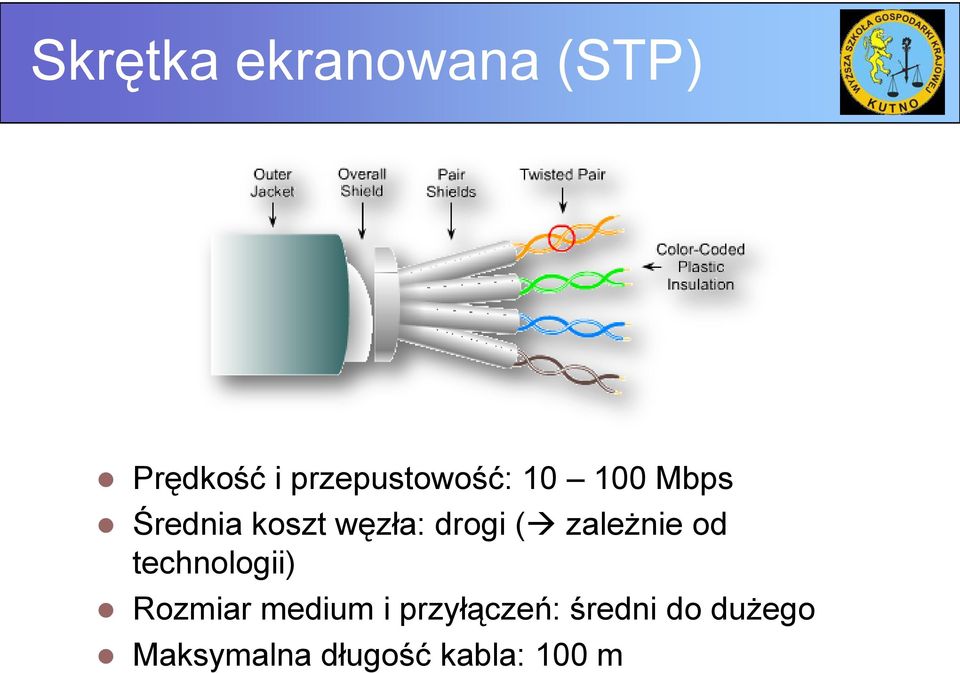

12 Skrętka ekranowana (STP) Prędkość i przepustowość: Mbps Średnia koszt węzła: drogi ( zależnie od technologii) Rozmiar medium i przyłączeń: średni do dużego Maksymalna długość kabla: 100 m

13 Skrętka STP Ekran: chroni skrętkę przed wpływem zewnętrznego promieniowania elektromagnetycznego powoduje wzmacnianie wewnętrznego pola elektromagnetycznego

14 Skrętka Kategorie skrętki wg europejskiej normy EN 50171: klasa A realizacja usług telefonicznych z pasmem częstotliwości do 100 khz; klasa B okablowanie dla aplikacji głosowych i usług terminalowych z pasmem częstotliwości do 4 MHz; klasa C (kategoria 3) obejmuje typowe techniki sieci LAN wykorzystujące pasmo częstotliwości do 16 MHz klasa D (kategoria 5) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do 100 MHz; klasa E (kategoria 6) rozszerzenie ISO/IEC 11801/TlA wprowadzone w 1999, obejmuje okablowanie, którego wymagania pasma są do częstotliwości 250 MHz (przepustowość rzędu 200 Mb/s). Przewiduje ono implementację Gigabit Ethernetu (4x 250 MHz = 1 GHz) i transmisji ATM 622 Mb/s; klasa EA (kategoria 6A) - wprowadzona wraz z klasą FA przez ISO/IEC :2 Poprawka 1. Obejmuje pasmo do częstotliwości 500 MHz; klasa F (kategoria 7) opisana w ISO/IEC :2. Możliwa jest realizacja aplikacji wykorzystujących pasmo do 600 MHz. Różni się ona od poprzednich klas stosowaniem kabli typu S/FTP (każda para w ekranie plus ekran obejmujący cztery pary) łączonych ekranowanymi złączami. Dla tej klasy okablowania jest możliwa realizacja systemów transmisji danych z prędkościami przekraczającymi 1 Gb/s; klasa FA (kategoria 7A) - wprowadzona przez ISO/IEC :2 Poprawka 1. Obejmuje pasmo do częstotliwości 1000 MHz (10Gb/s 100Gb/.s);

aplikacje wykorzystujące pasmo częstotliwości do 100 MHz; klasa E (kategoria 6) rozszerzenie ISO/IEC 11801/TlA wprowadzone w 1999, obejmuje okablowanie, którego wymagania pasma są do częstotliwości

15 Skrętka Należy bardzo starannie wybrać kategorię instalowanego okablowania typu skrętka Zbyt niska ograniczy możliwości rozwoju sieci Wysoka daje nam większą skalowalność Wyższe kategorie stosują już inny rodzaj okablowania (np. kategoria 6,7)

możliwości rozwoju sieci Wysoka daje nam większą

16 Skrętka Typ sieci Pin 1-2 Pin 3-4 Pin 5-6 Pin 7-8 ISDN Zasilanie TX RX Zasilanie (10BaseT) TX RX (Token Ring) TX RX FDDI TX Opcja Opcja RX ATM TX Opcja Opcja RX 100Base-TX TX RX

(10BaseT) TX RX 802-5 (Token Ring) TX RX FDDI

17 Połączenie z wykorzystaniem kabla UTP

18 Wtyczki

19 Połączenie proste (straightthrough)

20 Połączenie skrośne (crossover)

Podłączenie do konsoli (rollover) W celu podłączenia komputera PC do konsoli urządzenia konfigurowalnego wymagane jest zachowanie standardów obydwu stron adaptery RJ-45 DB-9, RJ-45 DB-25

21 Podłączenie do konsoli (rollover) W celu podłączenia komputera PC do konsoli urządzenia konfigurowalnego wymagane jest zachowanie standardów obydwu stron adaptery RJ-45 DB-9, RJ-45 DB-25 Standardowe ustawienia portu szeregowego 9600 bps, 8 bitów danych, brak kontroli parzystości, 1 bit stopu, brak kontroli przepływu Port AUX może być wykorzystywany do podłączenia konsoli poprzez modem

22 EIA/TIA 568A Pin# Pair# Function Wire Color Used with 10/100 BASE-T Ethernet? Used with 100 BASE-T4 / 1000 BASE-T Ethernet? 1 3 Transmit White/Green Yes Yes 2 3 Transmit Green/White Yes Yes 3 2 Receive White/Orange Yes Yes 4 1 Not used Blue/White No Yes 5 1 Not used White/Blue No Yes 6 2 Receive Orange/White Yes Yes 7 4 Not used White/Brown No Yes 8 4 Not used Brown/White No Yes

23 EIA/TIA 568B Pin# Pair# Function Wire Color Used with 10/100 BASE-T Ethernet? Used with 100 BASE- T4 and 1000 BASE-T Ethernet? 1 2 Transmit White/Orange Yes Yes 2 2 Transmit Orange/White Yes Yes 3 3 Receive White/Green Yes Yes 4 1 Not used Blue/White No Yes 5 1 Not used White/Blue No Yes 6 3 Receive Green/White Yes Yes 7 4 Not used White/Brown No Yes 8 4 Not used Brown/White No Yes

24 Przygotowanie okablowania 1. Utnij odpowiednią długość kabla 2. Zdejmij z kabla izolację 3. Rozdziel cztery pary przewodów 4. Rozkręć (rozwiń) pary przewodów 5. Ułóż kabelki we właściwej kolejności 6. Przytnij kabelki do odpowiedniej długości 7. Wsuń kabelki do wtyczki 8. Dobrze dociśnij kabelki do wtyczki 9. Sprawdź czy kable są ułożone we właściwej kolejności 10.Zaciśnij wtyczkę 11.Sprawdź oba końce kabla 12.Podłącz kabel do testera i upewnij się ze działa właściwie

25 Przygotowanie okablowania

26 Przygotowanie okablowania

27 Przygotowanie okablowania

28 Światłowody W telekomunikacji wykorzystuje się zwykle światło podczerwone Przy ich użyciu można osiągać szybkości przesyłania do 100 Gb/s (ok. 12,5 GB/s). Najszybsze systemy światłowodowe mogą prowadzić sygnał rzędu kilku Tb/s.

29 Światłowód a - zewnętrzna powłoka kabla b - wzmocnienie, np. włókna aramidowe c - uszczelnienie ośrodka optycznego d - włóknina aramidowa lub żel higrofobowy e- luźne tuby ze światłowodami, mogą być wypełnione żelem higrofobowym f - światłowody

30 Podwójny kabel światłowodowy Każdy kabel światłowodowy wykorzystywany w sieciach komputerowych składa się z dwóch włókien szklanych prowadzonych w oddzielnych osłonach za pomocą jednego z nich transmisja odbywa się od stacji A do stacji B, za pomocą drugiego w przeciwnym kierunku

31 Zjawisko dyspersji Następstwem dyspersji jest rozmycie sygnału problem z analizą sygnału po stronie odbiorczej

32 Rodzaje światłowodów Media światłowodowe Wielomodowe Jednomod.

33 Media optyczne

34 Standardy przyłączek (FC, SC, ST, E2000, F3000, LC, LX.5, MU, Adaptery)

Zjawisko rozproszenia (scattering) Niewłaściwa instalacja okablowania może uszkodzić mechanicznie kabel Zbyt duże wygięcia mikrospękania na powierzchni

35 Zjawisko rozproszenia (scattering) Niewłaściwa instalacja okablowania może uszkodzić mechanicznie kabel Zbyt duże wygięcia mikrospękania na powierzchni rozpraszanie wiązek światła Zbyt duże wygięcia zmiana kąta padających promieni i odbicie pod niewłaściwym kątem w osłonę (brak zjawiska całkowitego wewn. odbicia)

36 Zakończenia okablowania

37 Techniki polerowania zakończeń

38 Złączenia kabli światłowodowych

39 Narzędzia testowe

40 Sieci komputerowe KONIEC 40
