1 Instrukcja obsługi i instalacji repeatera światłowodowego info@lanex.pl 1

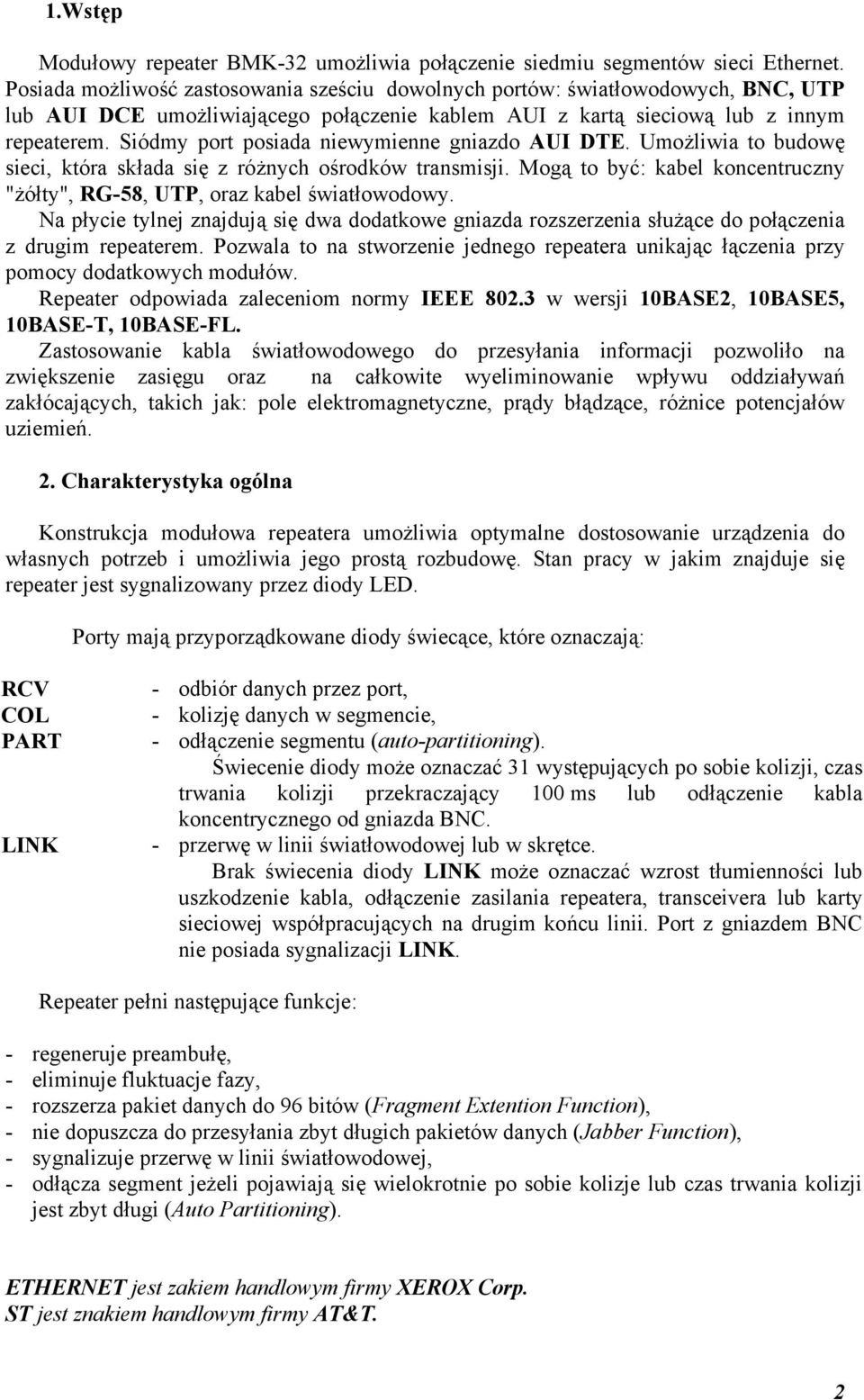

2 1.Wstęp Modułowy repeater umożliwia połączenie siedmiu segmentów sieci Ethernet. Posiada możliwość zastosowania sześciu dowolnych portów: światłowodowych, BNC, UTP lub AUI DCE umożliwiającego połączenie kablem AUI z kartą sieciową lub z innym repeaterem. Siódmy port posiada niewymienne gniazdo AUI DTE. Umożliwia to budowę sieci, która składa się z różnych ośrodków transmisji. Mogą to być: kabel koncentruczny "żółty", RG-58, UTP, oraz kabel światłowodowy. Na płycie tylnej znajdują się dwa dodatkowe gniazda rozszerzenia służące do połączenia z drugim repeaterem. Pozwala to na stworzenie jednego repeatera unikając łączenia przy pomocy dodatkowych modułów. Repeater odpowiada zaleceniom normy IEEE w wersji 10BASE2, 10BASE5, 10BASE-T, 10BASE-FL. Zastosowanie kabla światłowodowego do przesyłania informacji pozwoliło na zwiększenie zasięgu oraz na całkowite wyeliminowanie wpływu oddziaływań zakłócających, takich jak: pole elektromagnetyczne, prądy błądzące, różnice potencjałów uziemień. 2. Charakterystyka ogólna Konstrukcja modułowa repeatera umożliwia optymalne dostosowanie urządzenia do własnych potrzeb i umożliwia jego prostą rozbudowę. Stan pracy w jakim znajduje się repeater jest sygnalizowany przez diody LED. Porty mają przyporządkowane diody świecące, które oznaczają: RCV COL PART LINK - odbiór danych przez port, - kolizję danych w segmencie, - odłączenie segmentu (auto-partitioning). Świecenie diody może oznaczać 31 występujących po sobie kolizji, czas trwania kolizji przekraczający 100 ms lub odłączenie kabla koncentrycznego od gniazda BNC. - przerwę w linii światłowodowej lub w skrętce. Brak świecenia diody LINK może oznaczać wzrost tłumienności lub uszkodzenie kabla, odłączenie zasilania repeatera, transceivera lub karty sieciowej współpracujących na drugim końcu linii. Port z gniazdem BNC nie posiada sygnalizacji LINK. Repeater pełni następujące funkcje: - regeneruje preambułę, - eliminuje fluktuacje fazy, - rozszerza pakiet danych do 96 bitów (Fragment Extention Function), - nie dopuszcza do przesyłania zbyt długich pakietów danych (Jabber Function), - sygnalizuje przerwę w linii światłowodowej, - odłącza segment jeżeli pojawiają się wielokrotnie po sobie kolizje lub czas trwania kolizji jest zbyt długi (Auto Partitioning). ETHERNET jest zakiem handlowym firmy XEROX Corp. ST jest znakiem handlowym firmy AT&T. 2

Siódmy port posiada niewymienne gniazdo AUI DTE. Umożliwia to budowę sieci, która składa się z różnych ośrodków transmisji.

3 3. Zasady stosowania Istnieją dwa modele topologi sieci Ethernet, określone przez normy 10BASE-F. Pierwszy model przedstawia konfigurację sieci, ściśle podporządkowaną regułom, które mówią że: - segmenty sieci mogą być łączone tylko przy pomocy repeaterów, - każdy MAU repeatera liczy się do całkowitej liczby MAU podłączonych do segmentu (2, 30 lub 100), - między każdymi dwiema stacjami roboczymi (DTE) może być maksymalnie pięć segmentów, cztery repeatery, dwa MAU, - jeżeli sieć składa się z czterech repeaterów i pięciu segmentów, a trzy z nich są segmentami koncentrycznymi ( lub 500 m), to każdy segment światłowodowy nie może być dłuższy niż 500 m, światłowód 500 m (802.3 FL) światłowód 500 m (802.3 FL) Rys.1. Maksymalna konfiguracja sieci z zastosowaniem czterech repeaterów. - jeżeli sieć składa się z trzech repeaterów i czterech segmentów, to maksymalna długość segmentu światłowodowego wynosi 1000 m m Rys.2. Maksymalna konfiguracja sieci z zastosowaniem trzech repeaterów. 3

całkowitej liczby MAU podłączonych do segmentu (2, 30 lub 100), - między każdymi dwiema stacjami roboczymi (DTE) może być maksymalnie pięć segmentów, cztery repeatery, dwa MAU, - jeżeli sieć składa

4 Drugi model przedstawia konfigurację sieci, której fizyczną rozległość limitują dwa czynniki, są to: - czas propagacji sygnału między dwiema najbardziej odległymi stacjami roboczymi (DTE), - minimalny odstęp czasu między pakietami danych. Powyższy model pozwala na zwiększenie obszaru pokrywanego przez sieć. Wykorzystując repeatery światłowodowe można połączyć dwa segmenty koncentryczne o długości odległe od siebie o 2900 m FL 2900 m Rys.3. Dwa segmenty połączone linią światłowodową o maksymalnej długości. W celu zwiększenia ilości segmentów koncentrycznych (w przypadku użycia linii światłowodowej o maksymalnej długości 2900 m) należy zastosować repeatery wieloportowe (np. ) FL < 2900 m Rys.4. Typowy sposób zastosowania repeaterów typu. 4

Wykorzystując repeatery światłowodowe można połączyć dwa segmenty koncentryczne o długości odległe od siebie o 2900 m. 802.3

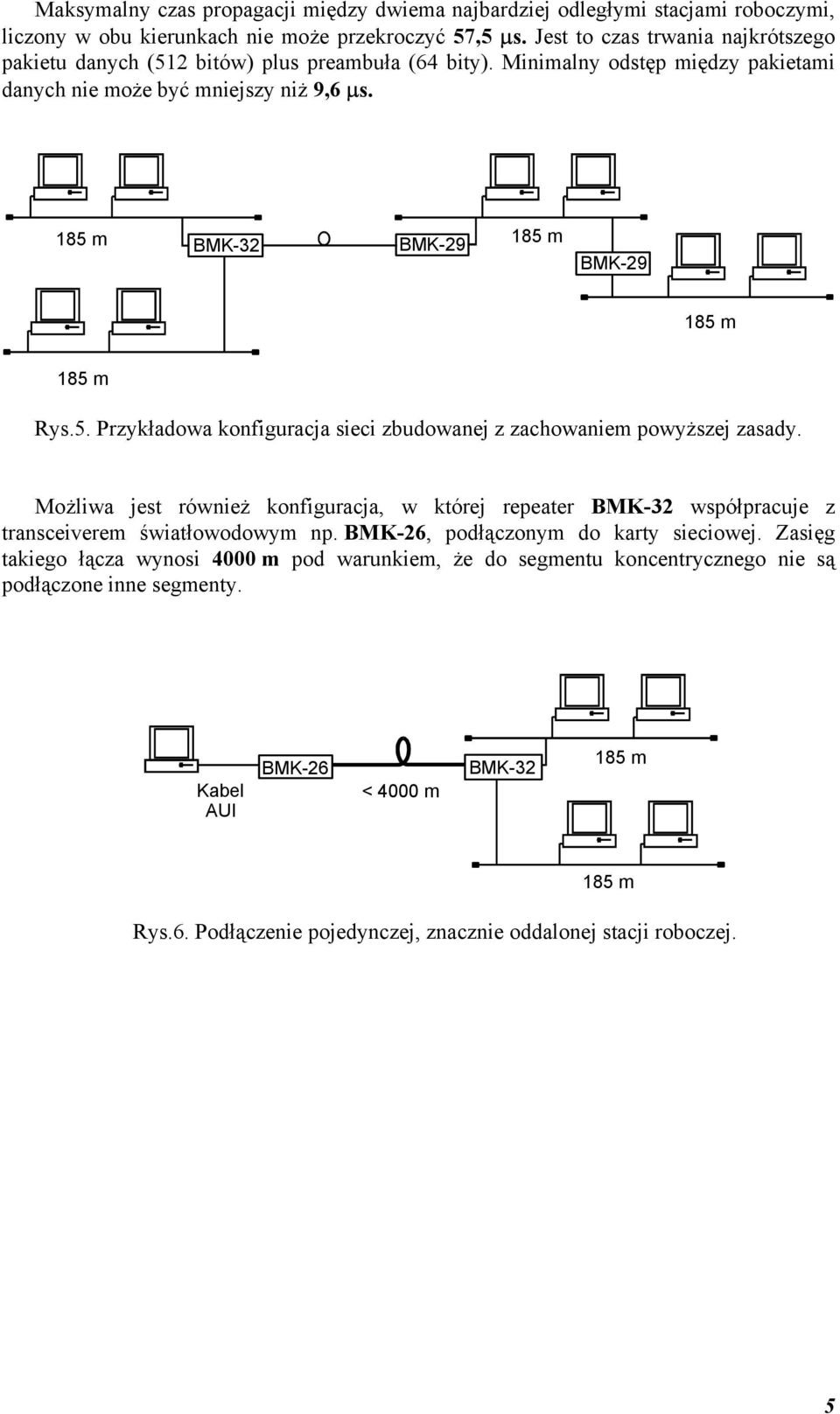

5 Maksymalny czas propagacji między dwiema najbardziej odległymi stacjami roboczymi, liczony w obu kierunkach nie może przekroczyć 57,5 µs. Jest to czas trwania najkrótszego pakietu danych (512 bitów) plus preambuła (64 bity). Minimalny odstęp między pakietami danych nie może być mniejszy niż 9,6 µs. Rys.5. Przykładowa konfiguracja sieci zbudowanej z zachowaniem powyższej zasady. Możliwa jest również konfiguracja, w której repeater współpracuje z transceiverem światłowodowym np. BMK-26, podłączonym do karty sieciowej. Zasięg takiego łącza wynosi 4000 m pod warunkiem, że do segmentu koncentrycznego nie są podłączone inne segmenty. Kabel AUI BMK-26 < 4000 m Rys.6. Podłączenie pojedynczej, znacznie oddalonej stacji roboczej. 5

Możliwa jest również konfiguracja, w której repeater współpracuje z transceiverem światłowodowym np. BMK-26, podłączonym do karty sieciowej.

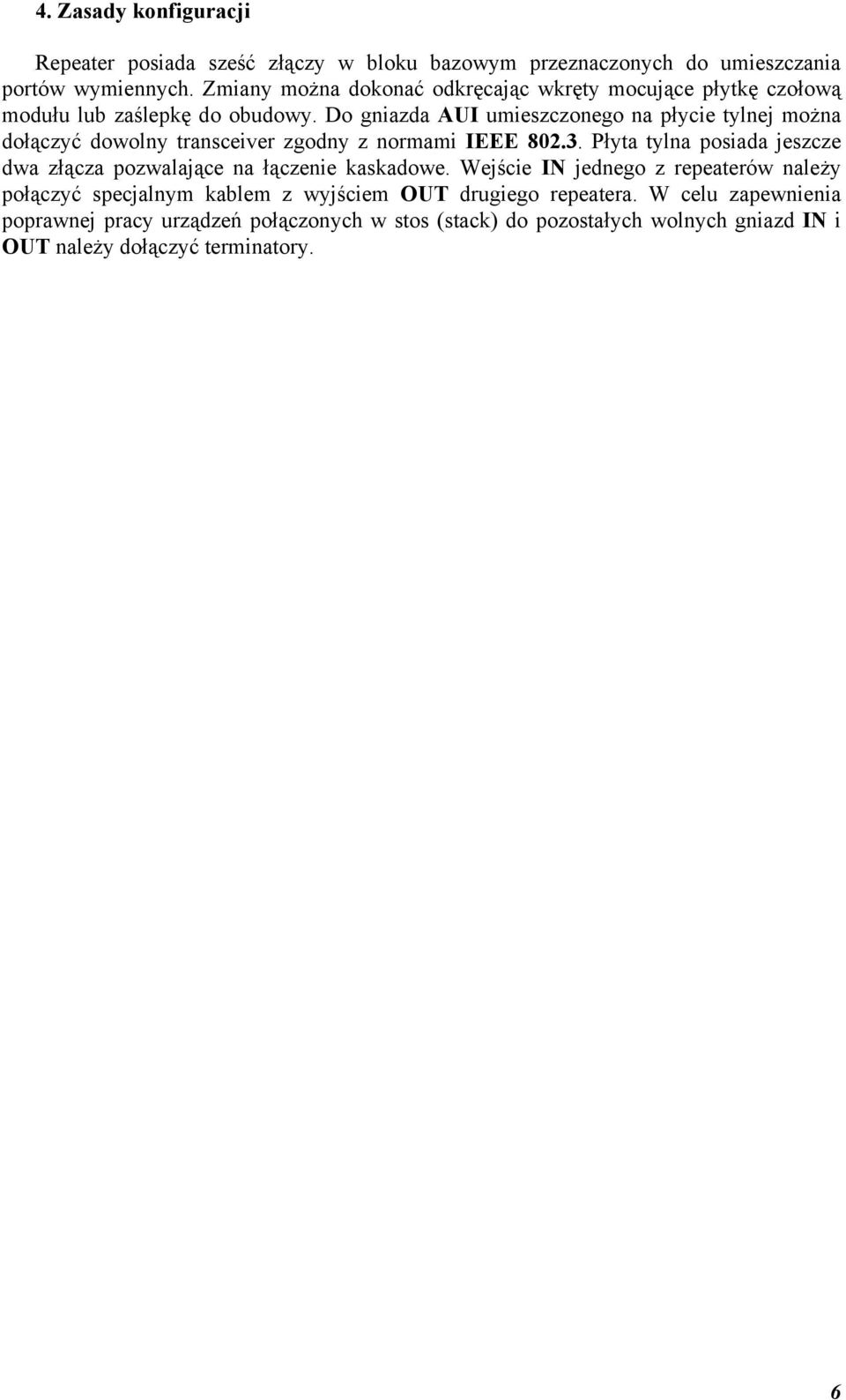

6 4. Zasady konfiguracji Repeater posiada sześć złączy w bloku bazowym przeznaczonych do umieszczania portów wymiennych. Zmiany można dokonać odkręcając wkręty mocujące płytkę czołową modułu lub zaślepkę do obudowy. Do gniazda AUI umieszczonego na płycie tylnej można dołączyć dowolny transceiver zgodny z normami IEEE Płyta tylna posiada jeszcze dwa złącza pozwalające na łączenie kaskadowe. Wejście IN jednego z repeaterów należy połączyć specjalnym kablem z wyjściem OUT drugiego repeatera. W celu zapewnienia poprawnej pracy urządzeń połączonych w stos (stack) do pozostałych wolnych gniazd IN i OUT należy dołączyć terminatory. 6

Do gniazda AUI umieszczonego na płycie tylnej można dołączyć dowolny transceiver zgodny z normami IEEE 802.3.

7 5. Dane techniczne Blok bazowy Szybkość transmisji Zasilanie Wymiary Masa 10 Mbit/s 220V/30VA 432 x 180 x 43mm ok. 3kg Port światłowodowy Źródło światła LED ELED Długość fali 850 ± 30 nm 1300 nm ± 30 nm Typ złączy światłowodowych ST FC Gwarantowany poziom mocy optycznej w -20 dbm -18 dbm światłowodzie gradientowym 50/125 µm Gwarantowany poziom mocy optycznej w -16 dbm -17 dbm światłowodzie gradientowym 62.5/125 µm Gwarantowany poziom mocy optycznej w dbm światłowodzie jednomodowym 9/125 µm Gwarantowana czułość odbiornika -32,5 dbm -34 dbm Port BNC Typ kabla koncentrycznego RG-58 Max. długość kabla koncentrycznego Max. ilość podłączonych stacji roboczych i repeaterów 29 Minimalna odległość między stacjami 0,5 m Port UTP Impedancja kabla Typ kabla/ typ złącza Max długość kabla 100 Ω UTP/ RJ m Port AUI DCE Różnicowa impedancja wejściowa dla pary TX Czułość wejściowa dla pary TX Amplituda sygnału na wyjściach RX i CLSN Max długość kabla AUI 78 Ω ± mv ± mv 50 m Port AUI DTE w obudowie urządzenia Różnicowa impedancja wejściowa dla par RX i CLSN Czułość wejściowa dla par RX i CLSN Napięcie wyjściowe pary TX na 78 Ω Max długość kabla AUI 78 Ω ± 100 mv ± 800 mv 50 m 7

gradientowym 50/125 µm Gwarantowany poziom mocy optycznej w -16 dbm -17 dbm światłowodzie gradientowym 62.
