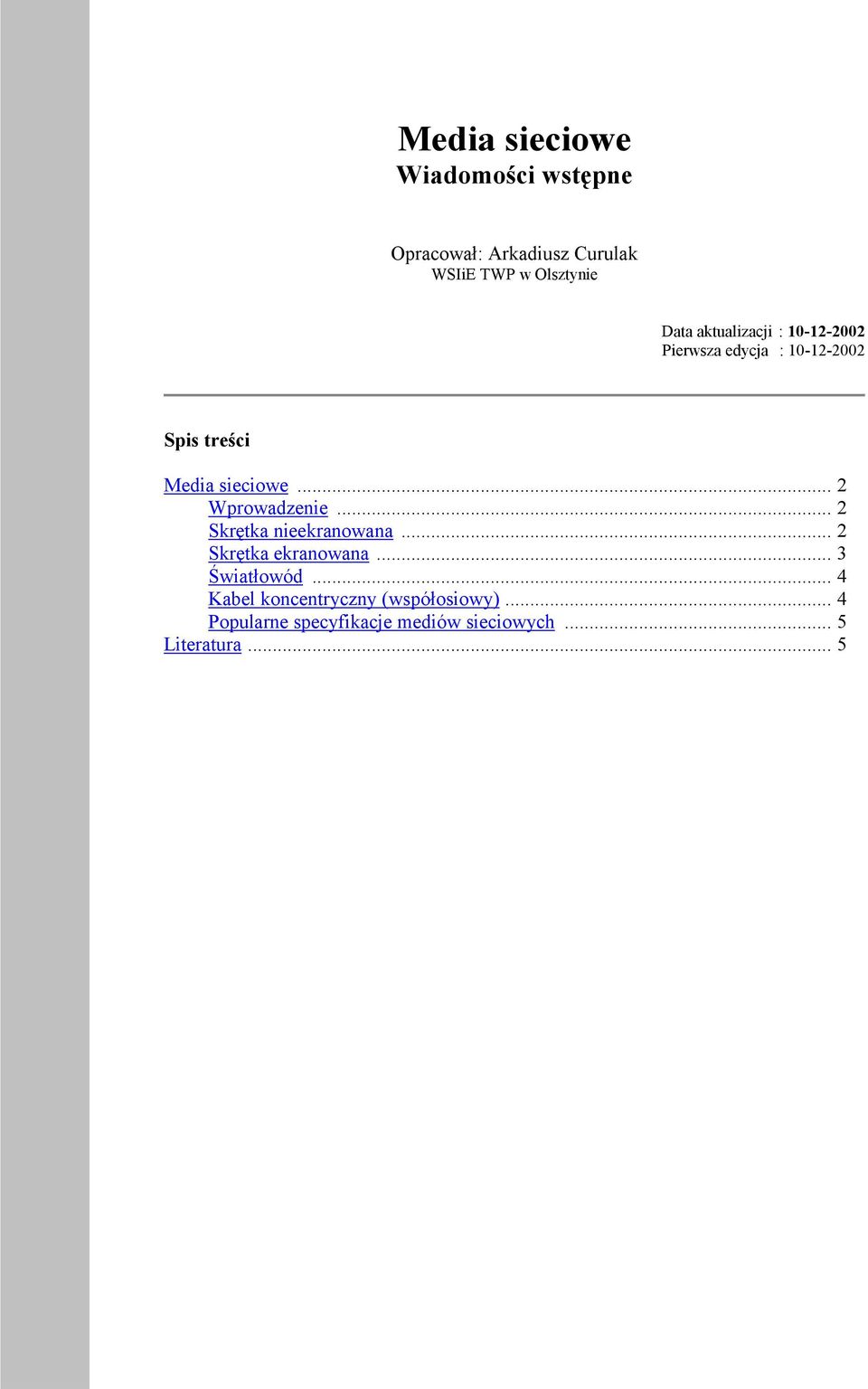

1 Media sieciowe Wiadomości wstępne Opracował: Arkadiusz Curulak WSIiE TWP w Olsztynie Data aktualizacji : Pierwsza edycja : Spis treści Media sieciowe... 2 Wprowadzenie... 2 Skrętka nieekranowana... 2 Skrętka ekranowana... 3 Światłowód... 4 Kabel koncentryczny (współosiowy)... 4 Popularne specyfikacje mediów sieciowych... 5 Literatura... 5

.. 2 Wprowadzenie... 2 Skrętka nieekranowana... 2 Skrętka ekranowana... 3 Światłowód.

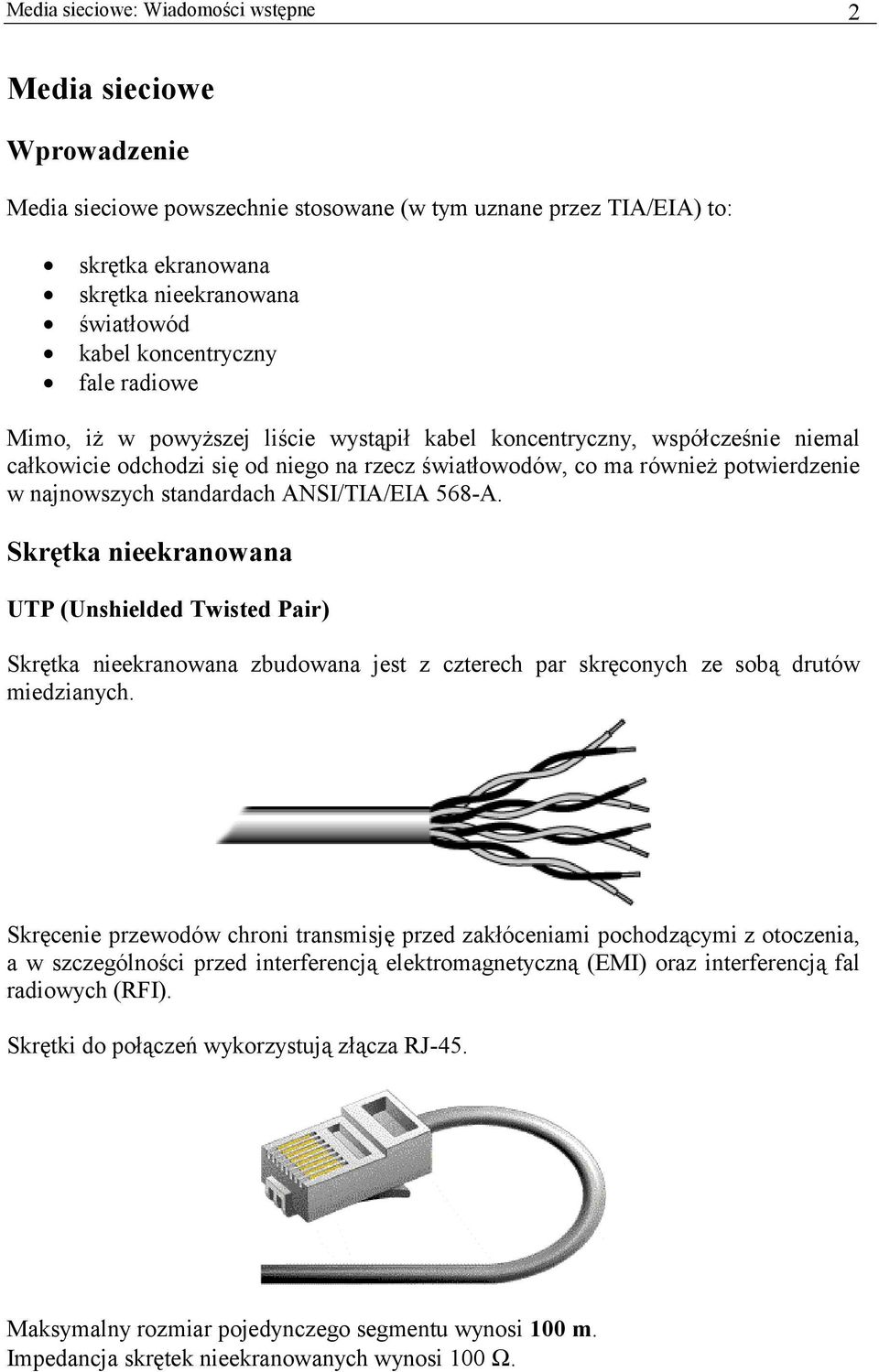

2 Media sieciowe: Wiadomości wstępne 2 Media sieciowe Wprowadzenie Media sieciowe powszechnie stosowane (w tym uznane przez TIA/EIA) to: skrętka ekranowana skrętka nieekranowana światłowód kabel koncentryczny fale radiowe Mimo, iż w powyższej liście wystąpił kabel koncentryczny, współcześnie niemal całkowicie odchodzi się od niego na rzecz światłowodów, co ma również potwierdzenie w najnowszych standardach ANSI/TIA/EIA 568-A. Skrętka nieekranowana UTP (Unshielded Twisted Pair) Skrętka nieekranowana zbudowana jest z czterech par skręconych ze sobą drutów miedzianych. Skręcenie przewodów chroni transmisję przed zakłóceniami pochodzącymi z otoczenia, a w szczególności przed interferencją elektromagnetyczną (EMI) oraz interferencją fal radiowych (RFI). Skrętki do połączeń wykorzystują złącza RJ-45. Maksymalny rozmiar pojedynczego segmentu wynosi 100 m. Impedancja skrętek nieekranowanych wynosi 100 Ω.

najnowszych standardach ANSI/TIA/EIA 568-A. Skrętka nieekranowana UTP (Unshielded Twisted Pair) Skrętka nieekranowana zbudowana jest z czterech par skręconych ze sobą drutów miedzianych.

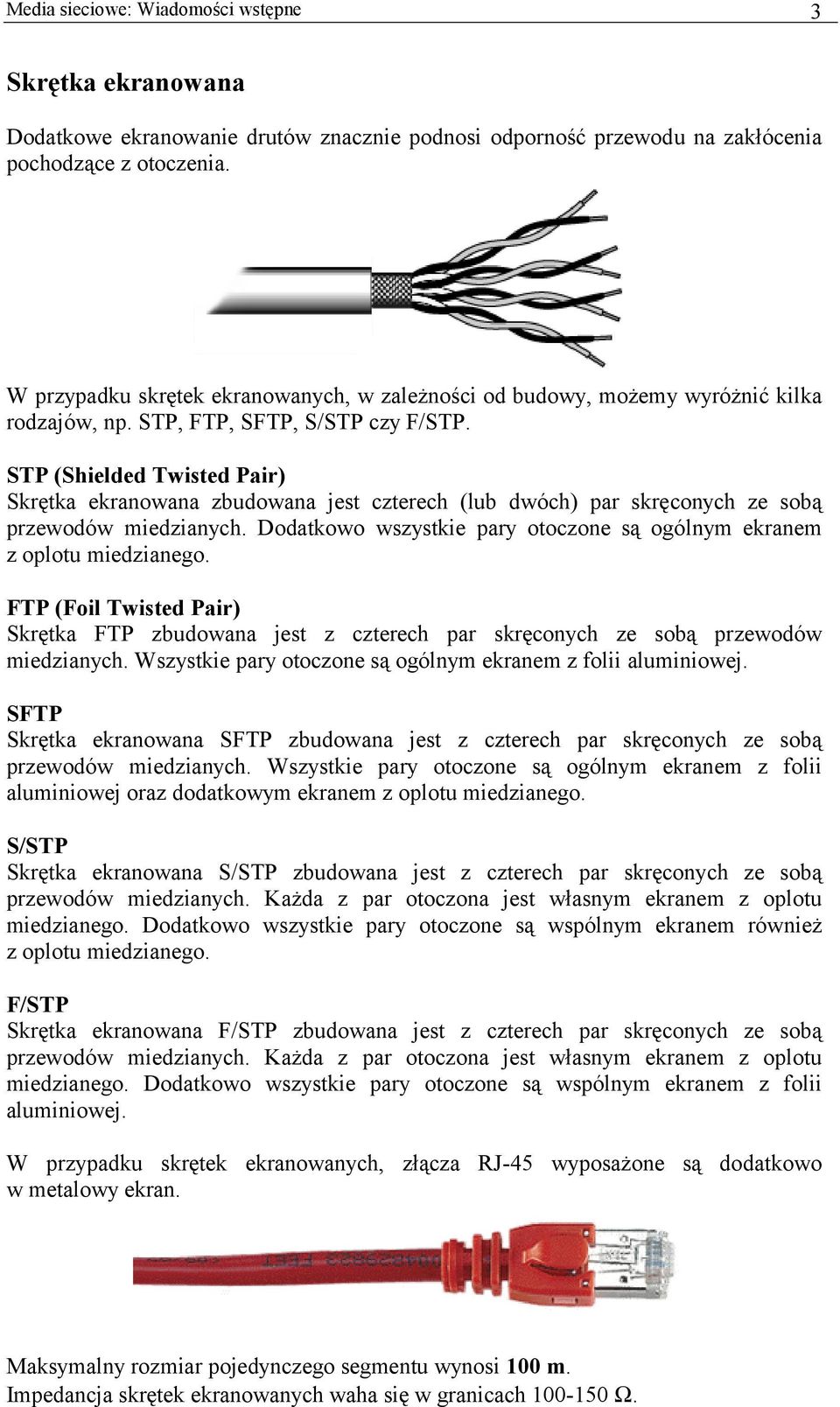

3 Media sieciowe: Wiadomości wstępne 3 Skrętka ekranowana Dodatkowe ekranowanie drutów znacznie podnosi odporność przewodu na zakłócenia pochodzące z otoczenia. W przypadku skrętek ekranowanych, w zależności od budowy, możemy wyróżnić kilka rodzajów, np. STP, FTP, SFTP, S/STP czy F/STP. STP (Shielded Twisted Pair) Skrętka ekranowana zbudowana jest czterech (lub dwóch) par skręconych ze sobą przewodów miedzianych. Dodatkowo wszystkie pary otoczone są ogólnym ekranem z oplotu miedzianego. FTP (Foil Twisted Pair) Skrętka FTP zbudowana jest z czterech par skręconych ze sobą przewodów miedzianych. Wszystkie pary otoczone są ogólnym ekranem z folii aluminiowej. SFTP Skrętka ekranowana SFTP zbudowana jest z czterech par skręconych ze sobą przewodów miedzianych. Wszystkie pary otoczone są ogólnym ekranem z folii aluminiowej oraz dodatkowym ekranem z oplotu miedzianego. S/STP Skrętka ekranowana S/STP zbudowana jest z czterech par skręconych ze sobą przewodów miedzianych. Każda z par otoczona jest własnym ekranem z oplotu miedzianego. Dodatkowo wszystkie pary otoczone są wspólnym ekranem również z oplotu miedzianego. F/STP Skrętka ekranowana F/STP zbudowana jest z czterech par skręconych ze sobą przewodów miedzianych. Każda z par otoczona jest własnym ekranem z oplotu miedzianego. Dodatkowo wszystkie pary otoczone są wspólnym ekranem z folii aluminiowej. W przypadku skrętek ekranowanych, złącza RJ-45 wyposażone są dodatkowo w metalowy ekran. Maksymalny rozmiar pojedynczego segmentu wynosi 100 m. Impedancja skrętek ekranowanych waha się w granicach Ω.

STP (Shielded Twisted Pair) Skrętka ekranowana zbudowana jest czterech (lub dwóch) par skręconych ze sobą przewodów miedzianych.

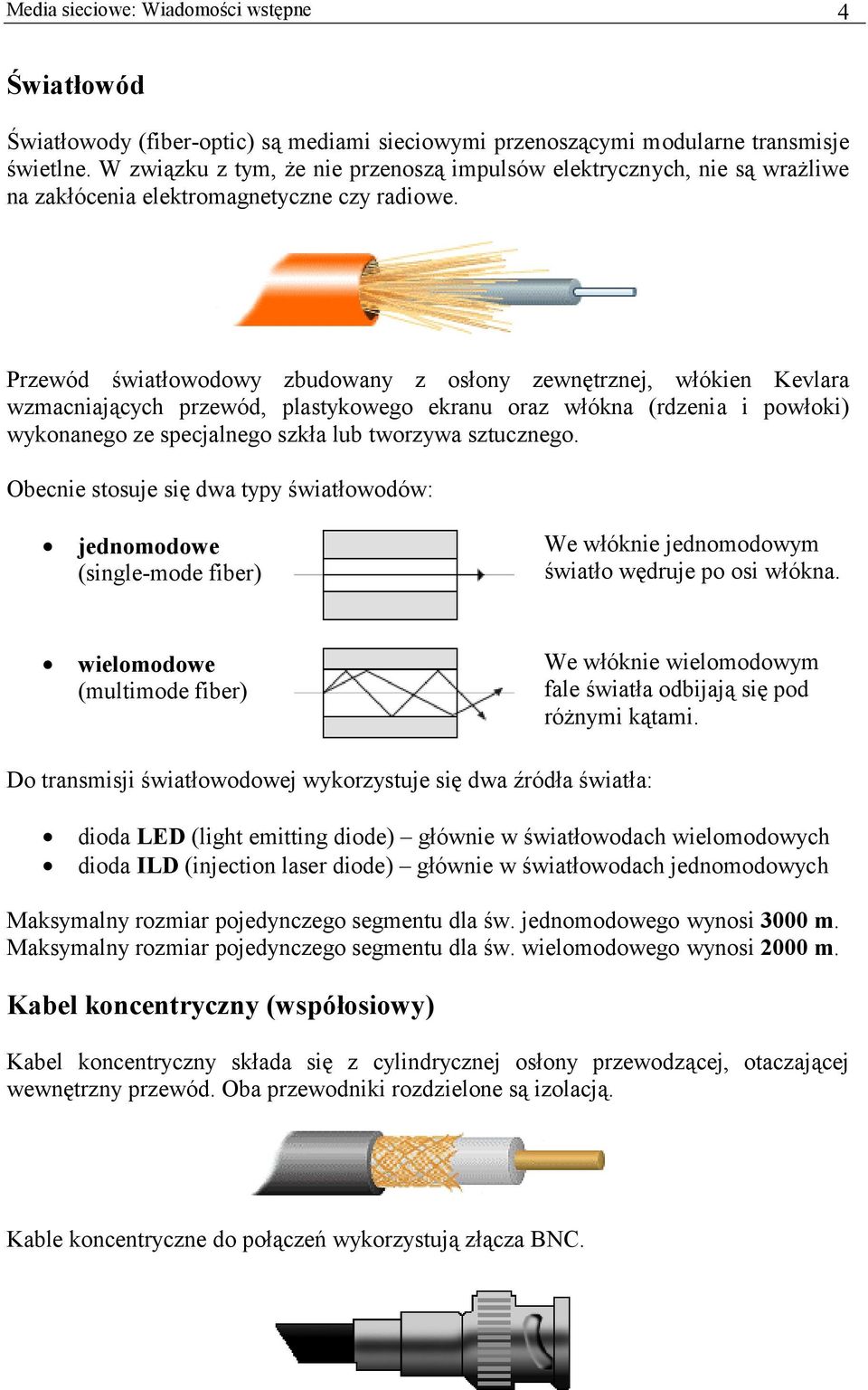

4 Media sieciowe: Wiadomości wstępne 4 Światłowód Światłowody (fiber-optic) są mediami sieciowymi przenoszącymi modularne transmisje świetlne. W związku z tym, że nie przenoszą impulsów elektrycznych, nie są wrażliwe na zakłócenia elektromagnetyczne czy radiowe. Przewód światłowodowy zbudowany z osłony zewnętrznej, włókien Kevlara wzmacniających przewód, plastykowego ekranu oraz włókna (rdzenia i powłoki) wykonanego ze specjalnego szkła lub tworzywa sztucznego. Obecnie stosuje się dwa typy światłowodów: jednomodowe (single-mode fiber) We włóknie jednomodowym światło wędruje po osi włókna. wielomodowe (multimode fiber) We włóknie wielomodowym fale światła odbijają się pod różnymi kątami. Do transmisji światłowodowej wykorzystuje się dwa źródła światła: dioda LED (light emitting diode) głównie w światłowodach wielomodowych dioda ILD (injection laser diode) głównie w światłowodach jednomodowych Maksymalny rozmiar pojedynczego segmentu dla św. jednomodowego wynosi 3000 m. Maksymalny rozmiar pojedynczego segmentu dla św. wielomodowego wynosi 2000 m. Kabel koncentryczny (współosiowy) Kabel koncentryczny składa się z cylindrycznej osłony przewodzącej, otaczającej wewnętrzny przewód. Oba przewodniki rozdzielone są izolacją. Kable koncentryczne do połączeń wykorzystują złącza BNC.

Przewód światłowodowy zbudowany z osłony zewnętrznej, włókien Kevlara wzmacniających przewód, plastykowego ekranu oraz włókna (rdzenia i powłoki) wykonanego ze specjalnego szkła lub tworzywa

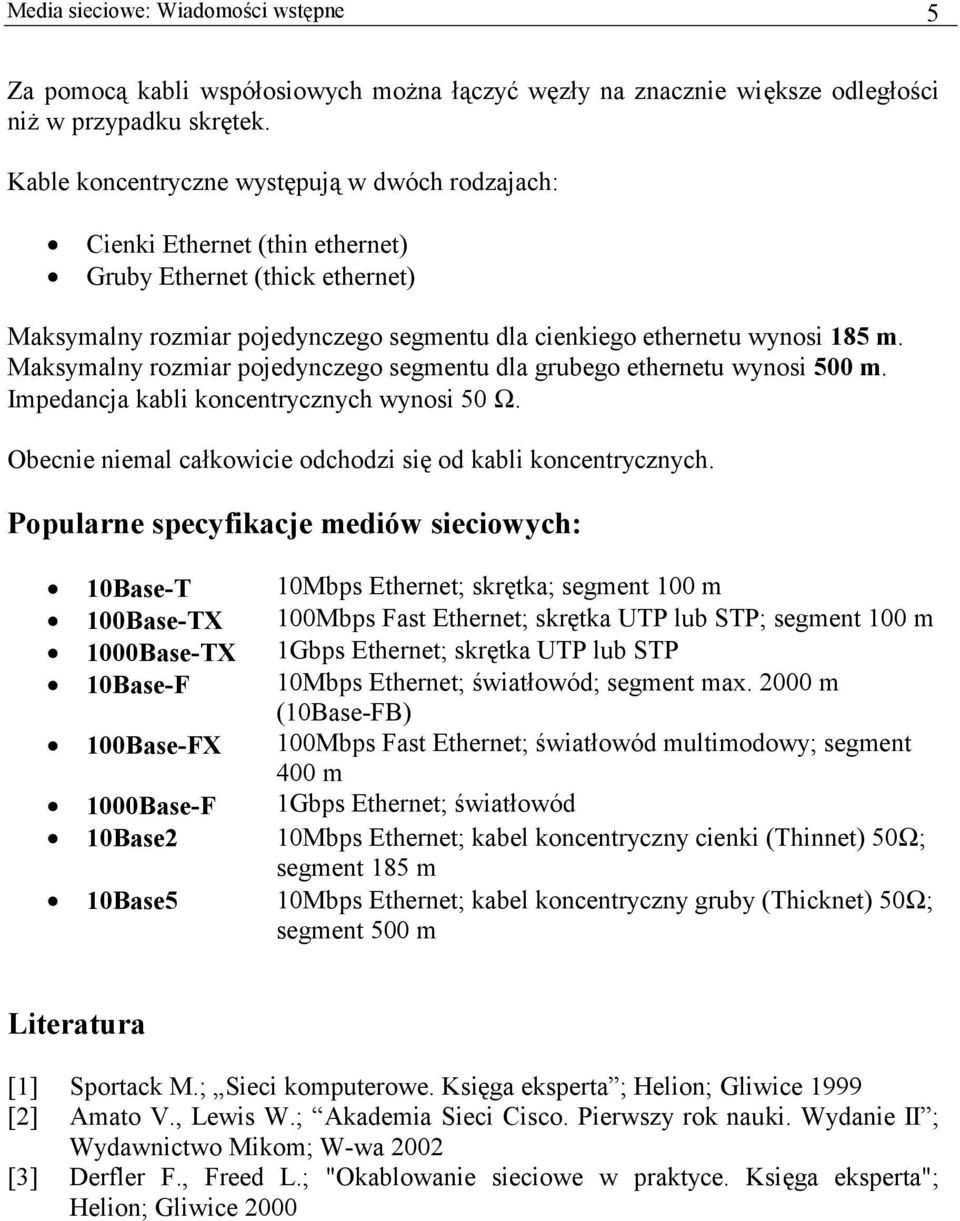

5 Media sieciowe: Wiadomości wstępne 5 Za pomocą kabli współosiowych można łączyć węzły na znacznie większe odległości niż w przypadku skrętek. Kable koncentryczne występują w dwóch rodzajach: Cienki Ethernet (thin ethernet) Gruby Ethernet (thick ethernet) Maksymalny rozmiar pojedynczego segmentu dla cienkiego ethernetu wynosi 185 m. Maksymalny rozmiar pojedynczego segmentu dla grubego ethernetu wynosi 500 m. Impedancja kabli koncentrycznych wynosi 50 Ω. Obecnie niemal całkowicie odchodzi się od kabli koncentrycznych. Popularne specyfikacje mediów sieciowych: 10Base-T 10Mbps Ethernet; skrętka; segment 100 m 100Base-TX 100Mbps Fast Ethernet; skrętka UTP lub STP; segment 100 m 1000Base-TX 1Gbps Ethernet; skrętka UTP lub STP 10Base-F 10Mbps Ethernet; światłowód; segment max m (10Base-FB) 100Base-FX 100Mbps Fast Ethernet; światłowód multimodowy; segment 400 m 1000Base-F 1Gbps Ethernet; światłowód 10Base2 10Mbps Ethernet; kabel koncentryczny cienki (Thinnet) 50Ω; segment 185 m 10Base5 10Mbps Ethernet; kabel koncentryczny gruby (Thicknet) 50Ω; segment 500 m Literatura [1] Sportack M.; Sieci komputerowe. Księga eksperta ; Helion; Gliwice 1999 [2] Amato V., Lewis W.; Akademia Sieci Cisco. Pierwszy rok nauki. Wydanie II ; Wydawnictwo Mikom; W-wa 2002 [3] Derfler F., Freed L.; "Okablowanie sieciowe w praktyce. Księga eksperta"; Helion; Gliwice 2000

Maksymalny rozmiar pojedynczego segmentu dla grubego ethernetu wynosi 500 m. Impedancja kabli koncentrycznych wynosi 50 Ω. Obecnie niemal całkowicie odchodzi się od kabli koncentrycznych.
