1 Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik telekomunikacji 311[37] 1

2 2

3 3

4 4

5 5

6 6

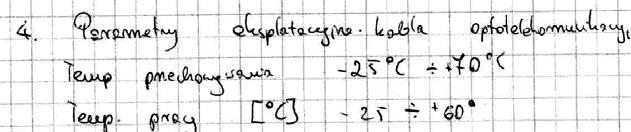

7 W pracy egzaminacyjnej były oceniane następujące elementy: I. Tytuł pracy egzaminacyjnej II. Założenia III. Wykaz działań związanych z eksploatacją i naprawą kabla optotelekomunikacyjnego IV. Schemat układu pomiarowego V. Dokumentacja z wykonanych prac -- Obliczenia tłumienności i charakterystyka tłumienności VI. Opracowanie wyników pomiarów porównanie wyników tłumienności zastosowanych złącz LC i ST z danymi katalogowymi VII. Ocena parametrów transmisyjnych oraz wnioski eksploatacyjne VIII. Praca egzaminacyjna jako całość Ad I. Tytuł pracy egzaminacyjnej. Z treści zadania wynika, że tytuł pracy egzaminacyjnej powinien odnosić się do rodzaju prac, oceny wpływu wykonania połączeń na tłumienie oraz typu złączy światłowodowych użytych do naprawy. W większości prac tytuł był sformułowany poprawnie i obejmował ww. zagadnienia. Przykład poprawnie sformułowanego tytułu. Jedynie w nielicznych przypadkach pomijana była przez zdających ocena wpływu wykonanych połączeń na tłumienie. Ad II. Założenia. Przykład poprawnie opracowanych założeń. 7

8 8

9 Sprawdzane prace egzaminacyjne można podzielić na trzy grupy: prace w których poprawnie opracowano założenia, prace w których w ogóle nie było założeń oraz prace, w których założenia były niekompletne. Część zdających pominęła w założeniach niektóre podstawowe i niezbędne dane: światłowód jest wielomodowy, wartość aparatury numerycznej, tłumienność włókna światłowodowego, parametry złącz. Ad III. Wykaz działań związanych z eksploatacją i naprawą kabla optotelekomunikacyjnego. W większości prac, zdający nie tworzyli wykazu działań jako wydzielanego elementu projektu, natomiast można było odnaleźć ten element w innej części pracy. W pracach, w których wykaz działań wystąpił, obejmował najważniejsze czynności, w tym: zastosowanie do łączenia włókien złącz LC i ST, wykonanie pomiarów tłumienności włókien po naprawie, obliczenie tłumienności wtrąceniowej oraz porównanie ich z danymi technicznymi, analizę wyników porównania i wnioski eksploatacyjne. Tylko w niektórych pracach zaplanowano sporządzenie charakterystyki. W wielu pracach wykazy działań zawierały również czynności, które nie wchodziły w zakres opracowywanego projektu. Przykład poprawnie opracowanego wykazu działań. 9

10 10

11 Ad IV. Schemat układu pomiarowego Przykład poprawnego schematu pomiarowego. Tylko nieliczne prace zawierały poprawny merytorycznie schemat. Można stwierdzić, że sporządzenie poprawnego schematu pomiarowego było najsłabszą stroną prac egzaminacyjnych. W wielu pracach schemat zawierał jedynie nadajnik i odbiornik mocy optycznej, a pominięte były przełącznice światłowodowe. Zdarzały się prace, w których zdający na schemacie zaznaczali reflektometr podłączony do układu dwoma patchcordami. Znaczna część prac w ogóle nie zawierała schematu pomiarowego. Ad V. Dokumentacja z wykonanych prac - Obliczenia tłumienności i charakterystyka tłumienności Obliczenia tłumienności Obliczenia tłumienności poszczególnych złączek były prawidłowe w większości prac. Zdający mieli tu jedynie trudności z obliczeniem średniej arytmetycznej tłumienności. 11

12 Przykład poprawnie wykonanych obliczeń. 12

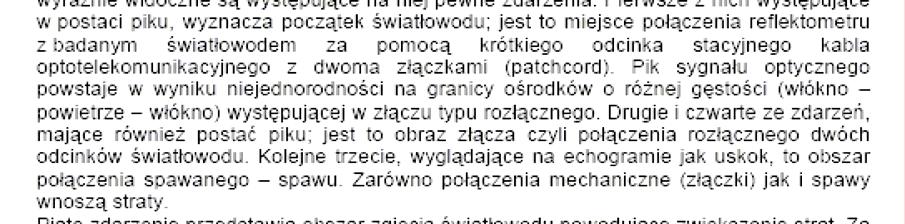

13 Charakterystyka reflektometryczna Przykład poprawnie narysowanej charakterystyki. Sporządzane przez zdających charakterystyki były najczęściej niekompletne. Największy problem sprawiało zdającym zaznaczenie strat mocy optycznej na rozpraszanie i złączu, jak również zaznaczenie poprawnej wartości mocy (początkowej) nadajnika. W niektórych pracach charakterystyka reflektometryczna nie odnosiła się do rzeczywistego łącza podanego w treści zadania, lecz była przeniesiona z załącznika 4. 13

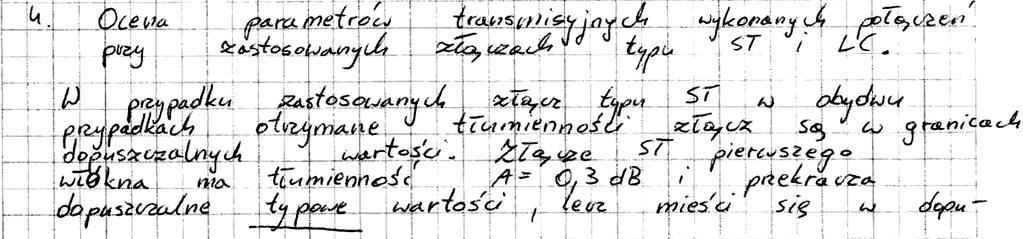

14 Ad VI. Opracowanie wyników pomiarów Ten element pracy egzaminacyjnej był najlepiej opracowany przez większość zdających. Zdający prawidłowo porównywali wyniki tłumienności poszczególnych złączek z danymi katalogowymi. Przykład tabelarycznego zestawienia i porównania parametrów. Ad. VII. Ocena parametrów transmisyjnych oraz wnioski eksploatacyjne Przykład jednej z nielicznych prac, w której zdający poprawnie opracował ten element rozwiązania zadania. 14

15 15

16 Ocena wykonanej pracy i opracowanie wniosków sprawiało zdającym najwięcej problemów. W większości prac, we wnioskach, zdający nie porównywali tłumienności złączek z tłumiennością spawu. Niewielu podawało możliwe przyczyny zbyt dużej tłumienności złącza na czwartym włóknie. Ad VIII. Praca egzaminacyjna jako całość Większość prac spełniała wymagania, jakich oczekuje się od tego typu prac, tzn. prace były czytelne, przejrzyste o logicznej strukturze treści. Zdający stosowali właściwe nazewnictwo oraz poprawną terminologię właściwą dla tego zawodu. W wielu pracach występowały liczne błędy ortograficzne. Potwierdzają to również podane przykłady rozwiązań. 16
