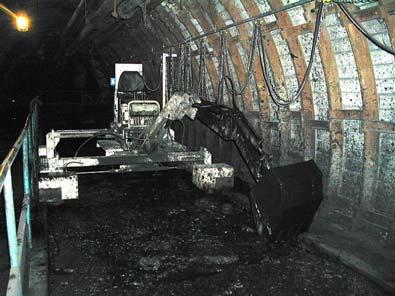

2 Urządzenia specjalne URZĄDZENIE DO OCZYSZCZANIA ZBIORNIKÓW ZČJ 1 Urządzenie do oczyszczania zbiorników ZČJ 1 (dalej tylko ZČJ 1) jest urządzeniem w charakterze ładowarki łopatowej o napędzie hydraulicznym. Agregat hydrauliczny napędzany poprzez silnik elektryczny jest umieszczony wprost na urządzeniu i jest zasilany poprzez rozrząd kablowy. ZČJ 1, umożliwia przez swoją konstrukcję czyszczenie zbiorników, usytuowanych z reguły przed przekopami osadnikowymi w podziemiu kopalń. Podczas tej czynności ZČJ 1 jeździ z obsługą po torze jezdnym nad oczyszczanym zbiornikiem, odbiera muły z dna zbiornika, które ładuje w przygotowane wózki dołowe umieszczone na torach wzdłuż zbiornika. ZČJ 1 składa się z następnych części głównych: koparki miniaturowej, ramy jednej z prowadzeniem krążkowym na torze, rozrządu hydraulicznego i zasilania elektrycznego. Do zastosowania ZČJ 1 w konkretnych warunkach opracuje dostawca projekt budowlany toru jezdnego i projekt zasilania elektrycznego. Wydajność ładowania jest zależna od mnóstwo mułów we zbiorniku, umiejętność obsługi i możliwość dostawy wózków dołowych. Podczas wielkości łopaty 80 dm 3 trwa czas napełnienia 1 wózka JDV 1,25 około 10-ciu minut. ZČJ 1 Typ ZČJ 1 Moc poborowa silnika elektrycznego kw 4 Zestaw naprężenia V/Hz 3x500/50 Ciśnienie robocze MPa 16 Mediu robocze olej hydr. o lepkości 46 mm 2.s -1 podczas 40 C Filtracja µm 25 Szybkość jezdna urządzenia m.min Poziomy zasięg max. do czopa obrotowego m 2,60 Zasięg głebokości max. m 2 Zasięg wysokości max. m 3,30 Wysokość wysypna max. m 2,50 Objętość łopaty dm 3 50 nebo 80 Kąt obracania wysięgnika wobec osi 30/100 Wielkość wyosienia koparki miniaturowej w ramie jezdnej mm ± 400 Podziałka kół jezdnych mm Rozestaw kół jezdnych mm Wymiary zewnętrzne sz x w x dł mm 2 790x2 735x5 050 Masa kg Oznakowanie typowe: ZČJ 1 ZČJ URZĄDZENIE DO OCZYSZCZANIA ZBIORNIKÓW 1 numer modyfikacji Produkt jest konstruowany dla grupy urządzeń I (dołowe) kategorii M2 według Dyrektywy Parlamentu Europejskiego i Rady 94/9/ES-ATEX i spełnia warunki do stosowania w środowiskach niebezpieczne warunki atmosferyczne 2 według EN A1, podczas spełnienia obowiązujących przepisów narodowych użytkownika. CODE OS 03/2011 KX 1711

3 Urządzenia specjalne URZĄDZENIE DO PROWADZENIA EL. KABLA PRZEWODOWEGO ŁADOWARKI ZVKN 1 Urządzenie do prowadzenia el. kabla przewodowego ładowarki ZVKN 1 (dalej tylko urządzenie) jest przeznaczone do mechanicznie zależnego posuwania el. kabla przewodowego do ładowarki lub innego podobnego urządzenia mobilnego o napędzie elektrycznym w zależności na jego ruchu, kuprz. podczas drążenia wyrobiska górniczego. Urządzenie usuwa konieczność trwałego śledzenia pozycji kabla, żeby nie doszło do jego uszkodzenia poprzez maszynę. Tym wzrasta bezpieczeństwo pracy, obniża się liczba osób zabezpieczających ruch maszyny, obniża się czas postoju i wydłuża żywotność kabla. Urządzenie jest rozwiązane jak holownik kablowy, na którego linie nośnej obracają się krążki trzymające zawiasy kabla. Urządzenie składa się następujących części głównych: kołowrót z liną nośną (nie jest częścią dostawy), kotwa cumowania (3), bezpiecznie cumy (4), krążek naprowadzający (5), krążek odciążający (6), wózek kablowy (7), zawias wahadłowy (8), cięgło kompletne (9), zawias końcowy (10) i uchwyt cięgła (11). Typ ZVKN 1 Ciąg maks. kołowroty kn 10 Ciąg maks. w linie nośnej kn 11 Średnica liny nośnej mm 12,50/14 Maks. odległość zawiasu końcowego od kołowroty podczas ø lana 12,5 mm dla kołowrota VTA 1000 m 250 Długość holownika kabla m min. 6/maks. 30 Wielkość profilu drążonego TH min. K12/maks. K16 Masa całkowita dostawy kg 202 Oznakowanie typowe: ZVKN 1 ZVKN URZĄDZENIE DO PROWADZENIA KABLA ŁADOWARKI 1 numer typowy Produkt można użytkować zgodnie z grupą urządzeń I (podziemne wyrobiska kopalń) kategorii M2 według Dyrektywy 94/9/WE i spełnia warunki dla użytkowania w przestrzeniach niebezpieczne atmosfery wybuchowe 2 według EN A1, przy uwzględnieniu przepisow obowiązujących w kraju użytkownika. CODE OS 11/2010 KX 1749

4 Urządzenia specjalne URZĄDZENIE DO OTWIERANIA DRZWI TAM Z - HDDP-ZD-5-1 Urządzenie do otwierania drzwi tam typ Z-HDDP-ZD-5-1 (dalej tylko urządzenie do otwierania drzwi) służy do pneumatycznego otwierania dwuskrzydłowych drzwi tam 2200 x 2500, rysunek nr. 1/03589 A VVUÚ a.s., Ostrava Radvanice lub podobnego typu. Urządzenie jest konstruowane do przekroju o min. wymiarach Urządzenie do otwierania drzwi jest technologicznie przeznaczone tylko dla pary dwuskrzydlowych drzwi jednej tamy i jest niezależne od drzwi następnej tamy. Niezawiera elektryczne urządzenie sygnalizacji. Urządzenie do otwierania drzwi posiada następne części podstawowe: cylinder pneumatyczny wraz z uchwytami (1), krążki wraz z uchwytami (2), linowa nawijarka ręczna wraz z uchwytami (3), krążki linki naprężającej wraz z uchwytami (4),sterownik zawiasowy (5), listwa dzwi tamy (6), rurki do przejścia lin poprzez mur (7), prostki o przekroju P 28 wraz z przyłączkami do obudowy (8). Z-HDDP-ZD-5-1 Typ Z-HDDP-ZD-5-1 Maks. ciąg liny w miejscu przyłączenia do cylindra pneumatycznego ø 250/50x1 200 Podczas ciśnienia 0,40 MPa kn 18,50 Max. ciąg liny podczas napędu ręcznego Siła na obwodzie koła 400 N kn N kn 20 Lina ciągnąca ø 10, ČSN Lina naprężająca ø 4, ČSN Medium robocze sprężone powietrze filtrowane, smarowane Ciśnienie robocze MPa 0,40 0,60 Wymiar przyłączenia Rd 32 Wielkość węży podłączenia DN 16 Wielkość rurociągu rozrządu DN 10, 3/8 Masa całkowita (oprócz części pneumatycznej) kg Oznakowanie typowe: Z-HDDP-ZD-5-1 Z urządzenie HDDP-ZD-5-1 typowe oznakowanie drzwi według producenta drzwi (VVUÚ, a.s., Radvanice) Produkt można użytkować zgodnie z grupą urządzeń I (podziemne wyrobiska kopalń) kategorii M2 według Dyrektywy 94/9/WE i spełnia warunki dla użytkowania w przestrzeniach niebezpieczne atmosfery wybuchowe 2 według EN A1, przy uwzględnieniu przepisow obowiązujących w kraju użytkownika. CODE OS 11/2010 KX 1702

5 Urządzenia specjalne CZUJNIK ZRASZANIA AUTOMATYCZNEGO ČAZ 1N Czujnik zraszania automatycznego ČAZ 1N jest automatyzowanym urządzeniem pneumatycznym, które służy do sterowania zraszania automatycznego taśmociągów. Czujnik jest przeznaczony do stosowania na przenośnikach taśmowych i zgrzebłowych w podziemiu kopalń wyposażonych w automatykę MJM. Czujnik składa się z uchwyty łańcuchowego, korpusu podstawowego z mangietem tłumiącym, drążka czytnika i uregulowanego zaworu pneumatycznego. ČAZ 1N Typ ČAZ 1N Ciśnienie powietrza dopływowego MPa 0,10 0,15 Wymiary dł x w x sz mm 520x71x71 Masa kg 1,90 Oznakowanie typowe: ČAZ 1N ČAZ CZUJNIK ZRASZANIA AUTOMATYCZNEGO 1 typ N wykonanie niewybuchowe Produkt jest konstruowany dla grupy urządzeń I (podziemia kopalń) kategorii M2 według Dyrektywy parlamentu Europejskiego i Rady 94/9/ES i spełnia warunki do stosowania w środowiskach niebezpieczne warunki atmosferyczne 2 według EN A+1, podczas spełnienia obowiązujących przepisów narodowych użytkownika. CODE OS 11/2010 KX 1575

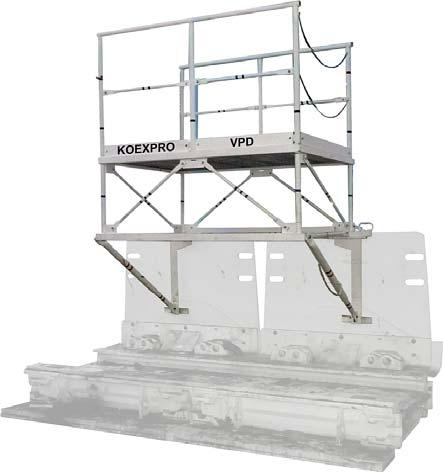

6 Urządzenia specjalne POMOST WIERTNICZY DOŁOWY VPD Pomost wiertniczy dołowy VPD (dalej tylko pomost) służy jako pomocnicza konstrukcja dla pracowników w ścianach zwłaszcza podczas prac pomocniczych, i to w górnym lub dolnym odcinku ściany kuprz. podczas ręcznego wiercenia otworów do ociosu węglowego (zabezpieczania stropu itp.). Montaż pomostu wykonują 2 pracownicy do przynależnego przenośnika ścianowego. Na życzenie specjalne można pomost przysposobić do jakiegokolwiek typu przenośniki ścianowego, wraz z regulacjąnwysokości nastawki, przez co dojdzie do zmiany wysokości między spągiem i Ruskem. Standartowa wysokość nastawki wynosi 0,70 m. Pomost można bez demontażu wzdłużnie posuwać po płytach bocznych. VPD + nastawka 0,7m - foto Podtawowe dane techniczne: VPD VPD + nastawka 0,70 m Typ VPD Szerokość pomosta mm Długość pomosta roboczego mm Wysokość płyt bocznych od spągu mm Wysokość pomosta roboczego nad płytami bocznymi mm 180 Wysokość pozycji roboczej nad płytami bocznymi z nastawką standartową mm 700 Nośność pomostu roboczego kg 350 Regulacja pochylenia pomostu roboczego w poprzecznym kierunku ± 15 Masa kg 310 Oznakowanie typowe: VPD V wiertnicza P pomost D dołowy Produkt jest zaszeregowany dla grupy urządzeń I, kategorii M2 (dołowe według dyrektywy Parlamentu Europejskiego i Rady 94/9/ES-ATEX i spełnia warunki dla użytkowania w środowiskach niebezpieczne warunki atmosferyczne 2 według EN A1, podczas uwzględnienia przepisow użytkownika. CODE OS 03/2011 KX 1798
