1 Kombajny chodnikowe REMAG GGrupa FAMUR ma w swojej ofercie nowoczesne kombajny chodnikowe REMAG, które dostępne są w różnorodnych wersjach i typach. Kombajny zdolne są do drążenia chodników i tuneli w różnych warunkach górniczo-geologicznych, zarówno w podziemiach kopalń, jak i na powierzchni. Specjalistyczne wersje kombajnu pozwalają na urabianie skał w kamieniołomach, w starych fundamentach betonowych, w piaskach kwarcytowych, w spieczonej i przepalonej skale płonnej na hałdach przykopalnianych oraz do urabiania piasków z pod lustra wody. Kombajny wykorzystywane są również w budownictwie lądowym przy budowie garaży podziemnych.

2 KOMBAJN CHODNIKOWY AM-50z-w P Przeznaczony jest do drążenia chodników o przekroju 16,4 m2 (wersja niska) lub 22 m2 (wersja wysoka) w skalach o wytrzymałości na ściskanie do 60 MPa. Wyposażenie kombajnu: zespół wiertniczy typu WOU-D manipulator BDS-B-12 kołowrót górniczy KG-0000 przystawkę wiertniczą typu HPW/R-2000 zespół do wiercenia wyprzedzającego typu RWW-1 podest roboczy z mechanizmem podnoszenia stropnicy sterowany hydraulicznie Do urabiania przeznaczona jest poprzeczna para głowic urabiających, wyposażona w noże obrotowe. Do zredukowania zapylenia, jak również gaszenia iskier, kombajn posiada baterię wyposażoną w inżektorowy system zraszania.

3 PKOMBAJN CHODNIKOWY KR-150z Przystosowany do drążenia chodników o przekroju do 34,8 m2 w skałach o wytrzymałości na ściskanie rzędu 110 MPa. Kombajn posiada możliwości załadunku urobku na urządzenie odstawcze. ZALETY: System zraszania poprzez baterię zewnętrzną wyposażoną w dysze inżektorowe System zraszania sektorowego, który obejmuje uchwyty nożowe zawarte w kącie 108 o obwodu głowicy urabiającej Podest roboczy z mechanizmem podnoszenia stopnicy sterowany hydraulicznie Ruchome, zmienne poszerzenie stołu ładowarki o zakresie 4100 mm do 5000 mm sterowane hydraulicznie Kombajn wyposażony w organ osiowy ze zraszaniem wydajność i niezawodność podczas eksploatacji łatwy transport pod ziemią każdego podzespołu powierzchnie narażone na zużycie pokryte są materiałami o dużej odporności na ścieranie układ hydrauliczny kombajnu pracuje w systemie oszczędnościowym zależnym od obciążenia tzw. LOAD-SEN- SING układ hydrauliczny kombajnu jest przystosowany do zasilania zewnętrznych odbiorników o napędzie hydraulicznym o ciśnieniu w zakresie od MPa na życzenie klienta kombajn może być wyposażony w układ centralnego smarowania system zraszania poprzez baterię zewnętrzną wyposażoną w dysze inżektorowe stół ładowarki o szerokości od 3500 mm do 5000 mm, który na życzenie klienta może być wyposażony w ruchome poszerzenia urządzenia i podest roboczy do montażu elementów obudowy chodnika o wielkości zalecanej od LP9 do LP14, podest roboczy z mechanizmem podnoszenia stropnicy sterowany hydraulicznie Podstawowe dane techniczne Wymiary zewnętrzne kombajnu: Długość Szerokość Wysokość Szerokość podwozia Maksymalna szerokość ładowarki Sumaryczna moc zainstalowana Napięcie zasilania/częstotliwość Moc silnika organu urabiającego Prędkość jazdy Dopuszczalne nachylenie wyrobiska: podłużne poprzeczne Masa kombajnu Jednostkowy nacisk na spąg ciśnienie w układzie hudraulicznym ciśnienie w układzie zraszania mm 2400 ± 50 mm 2200 ± 50 mm 2300 mm 5000 mm 314 kw 1000 V/50Hz 150 kw 5 m/min ±18 o 5 o 52 t 0,14 Mpa 16 ± 20 Mpa 1,2 ± 10 Mpa

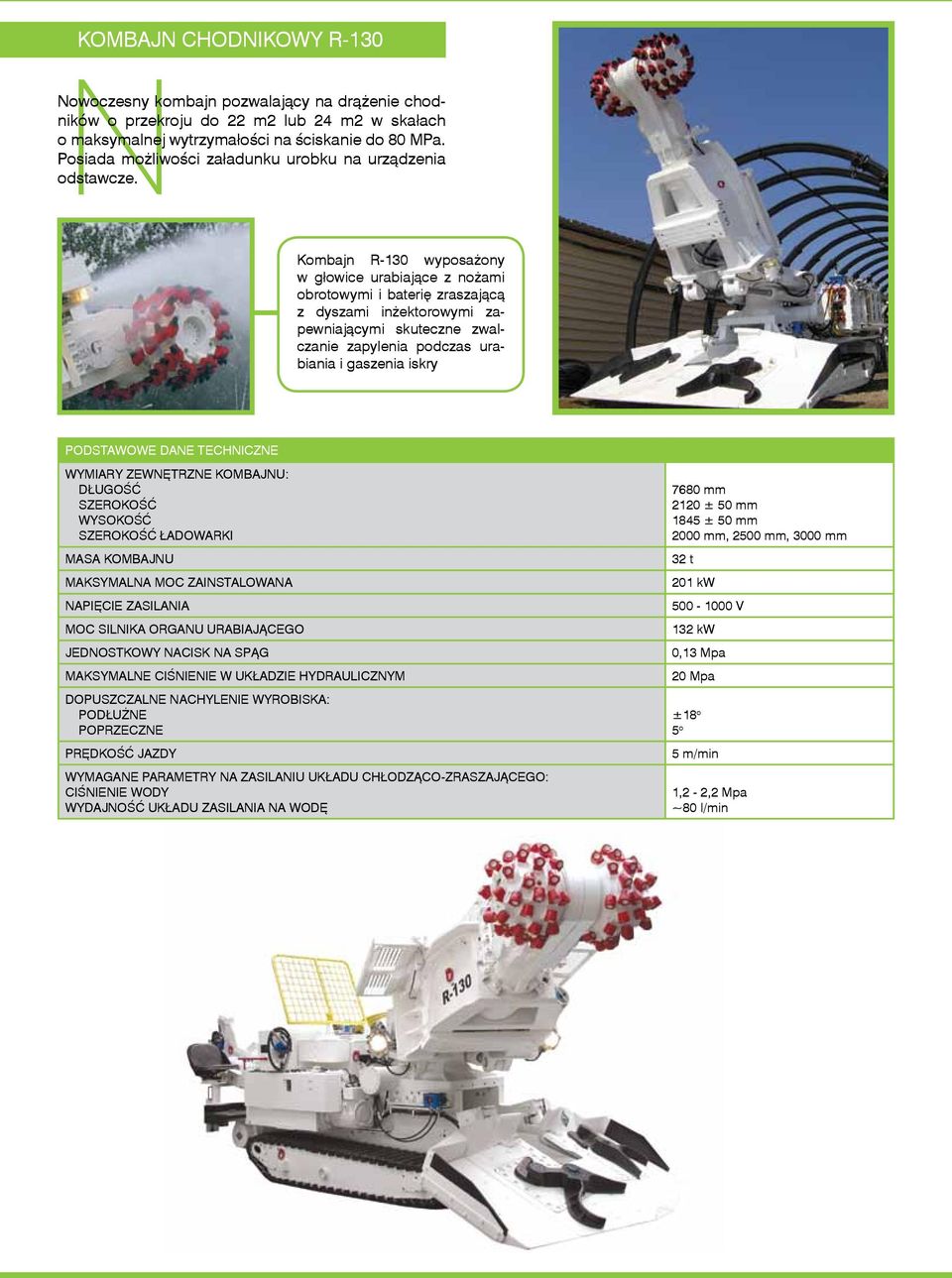

4 NKOMBAJN CHODNIKOWY R-130 Nowoczesny kombajn pozwalający na drążenie chodników o przekroju do 22 m2 lub 24 m2 w skałach o maksymalnej wytrzymałości na ściskanie do 80 MPa. Posiada możliwości załadunku urobku na urządzenia odstawcze. Kombajn R-130 wyposażony w głowice urabiające z nożami obrotowymi i baterię zraszającą z dyszami inżektorowymi zapewniającymi skuteczne zwalczanie zapylenia podczas urabiania i gaszenia iskry Podstawowe dane techniczne Wymiary zewnętrzne kombajnu: Długość Szerokość Wysokość szerokość ładowarki masa kombajnu maksymalna moc zainstalowana napięcie zasilania moc silnika organu urabiającego Jednostkowy nacisk na spąg maksymalne ciśnienie w układzie hydraulicznym Dopuszczalne nachylenie wyrobiska: podłużne poprzeczne Prędkość jazdy Wymagane parametry na zasilaniu układu chłodząco-zraszającego: ciśnienie wody wydajność układu zasilania na wodę 7680 mm 2120 ± 50 mm 1845 ± 50 mm 2000 mm, 2500 mm, 3000 mm 32 t 201 kw V 132 kw 0,13 Mpa 20 Mpa ±18 o 5 o 5 m/min 1,2-2,2 Mpa ~80 l/min

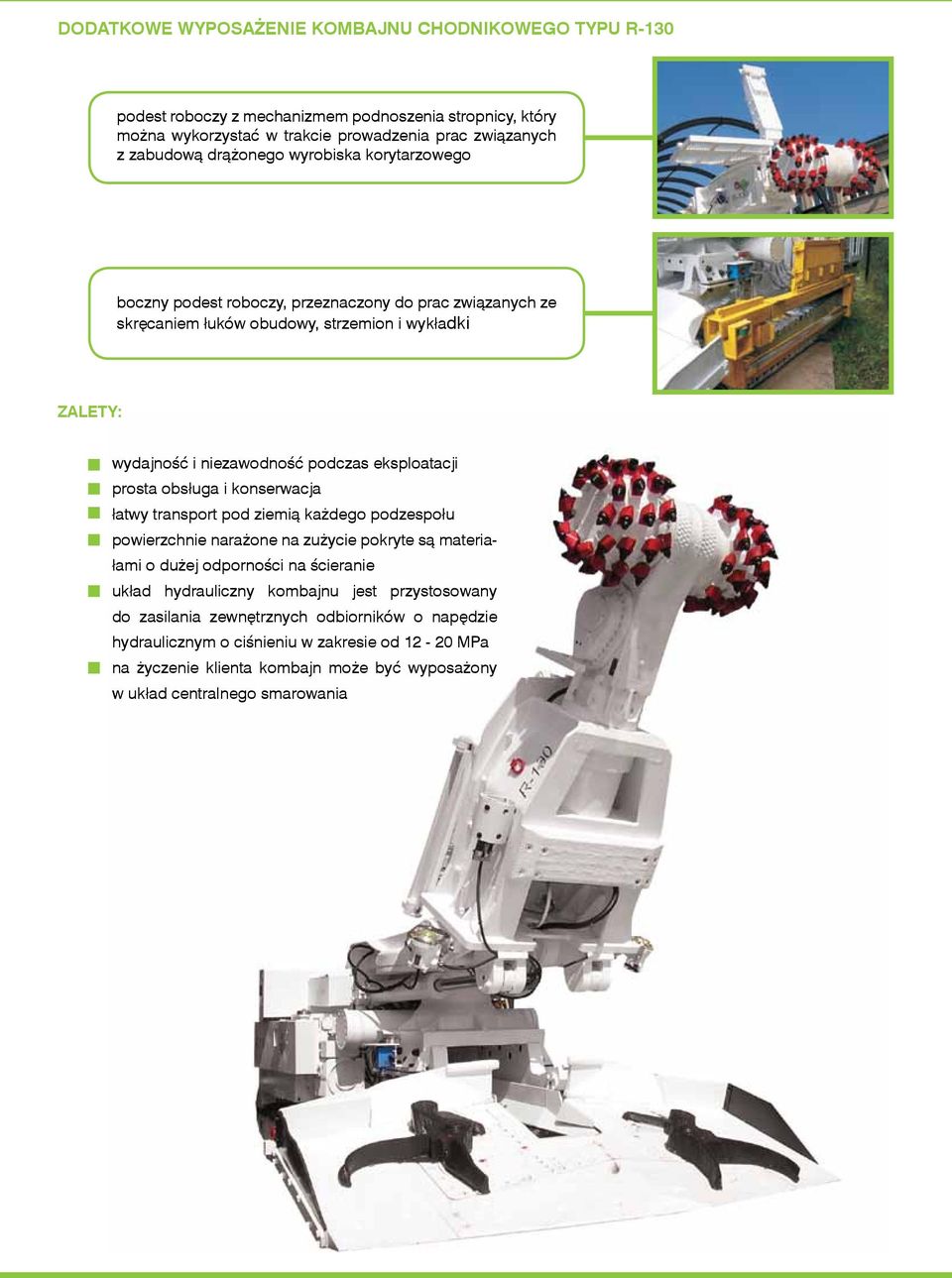

5 Dodatkowe wyposażenie kombajnu chodnikowego typu R-130 podest roboczy z mechanizmem podnoszenia stropnicy, który można wykorzystać w trakcie prowadzenia prac związanych z zabudową drążonego wyrobiska korytarzowego boczny podest roboczy, przeznaczony do prac związanych ze skręcaniem łuków obudowy, strzemion i wykładki ZALETY: wydajność i niezawodność podczas eksploatacji prosta obsługa i konserwacja łatwy transport pod ziemią każdego podzespołu powierzchnie narażone na zużycie pokryte są materiałami o dużej odporności na ścieranie układ hydrauliczny kombajnu jest przystosowany do zasilania zewnętrznych odbiorników o napędzie hydraulicznym o ciśnieniu w zakresie od MPa na życzenie klienta kombajn może być wyposażony w układ centralnego smarowania

6 Przeznaczony jest do eksploatacji w podziemnych, korytarzowych wyrobiskach zakładów górniczych, polegającej na zmechanizowanym urabianiu skał charakteryzujących się jednostkową wytrzymałością na ści- PKOMBAJN CHODNIKOWY R-200 skanie do 110 MPa. Nowoczesne rozwiązanie systemu zraszającego powietrzno-wodnego, system zapewnia skuteczne zwalczanie zapylenia i gaszenie iskry przy wydatku wody ~ 30 l/min Podest roboczy z mechanizmem podnoszenia stropnicy sterowany hydraulicznie wykorzystywany w trakcie prowadzenia prac związanych z zabudową drążonego wyrobiska ZALETY: wydajność i niezawodność podczas eksploatacji łatwy transport pod ziemią każdego podzespołu powierzchnie narażone na zużycie pokryte są materiałami o dużej odporności na ścieranie układ hydrauliczny kombajnu pracuje w systemie oszczędnościowym zależnym od obciążenia tzw. LOAD-SENSING układ hydrauliczny kombajnu jest przystosowany do zasilania zewnętrznych odbiorników o napędzie hydraulicznym o ciśnieniu w zakresie od MPa na życzenie klienta kombajn może być wyposażony w układ centralnego smarowania Podstawowe dane techniczne Wymiary zewnętrzne kombajnu: Długość Szerokość Wysokość z podestem roboczym Szerokość z poszerzeniem stałym Szerokość z poszerzeniem ruchomym maksymalny zakres wysokości urabiania maksymalna szerokość urabiania z jednego ustawienia maksymalne zagłębienie organów w spąg nacisk jednostkowy na spąg system sterowania dopuszczalne nachylenie wyrobiska: podłużne poprzeczne maksymalna moc zainstalowana: moc silnika organu urabiającego moc silnika zespołu hydraulicznego moc silnika przenośnika łańcuchowego napięcie zasilania/częstotliwość maksymalne ciśnienie w układzie hydraulicznym prędkość jazdy robocza prędkość jazdy manewrowa masa mm 2140 mm 2730 mm 3555 mm 4150 mm 4780 mm 7155 mm 120 mm 0,14 Mpa lokalny ±18 o 5 o 394 kw 200 kw 150 kw 2x22 kw (2x15;2x13 kw) 1000 V; 50Hz 20 Mpa 0-6,8 m/min 0-13,5 m/min 60 t Grupa FAMUR REMAG ul. T. Boya Żeleńskiego 105, Katowice, POLAND tel.: , remag@remag.com.pl, famur@famur.com.pl,
