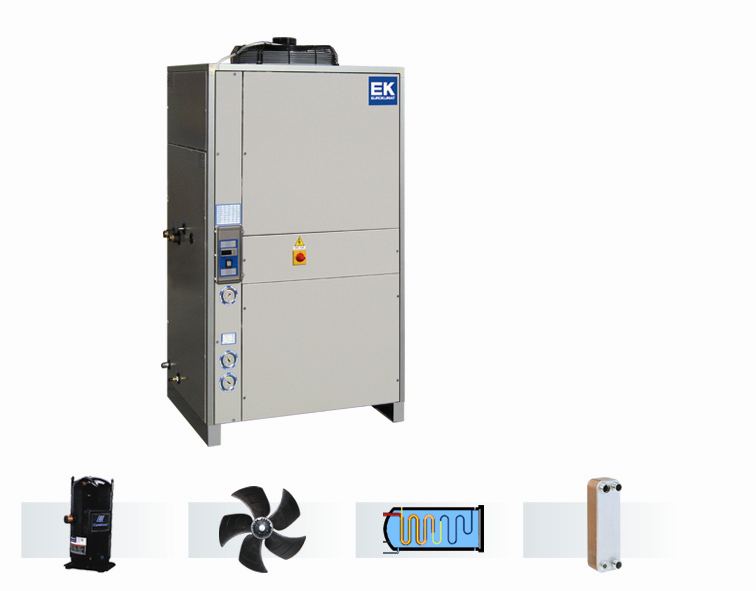

AGREGATY CHŁODNICZE. AGREGATY WODY LODOWEJ CHŁODZONE POWIETRZEM SERIA RAK.E (5,8 40,2 kw) R 407C. Wersje B podstawowa I INTEGRATA

Transkrypt

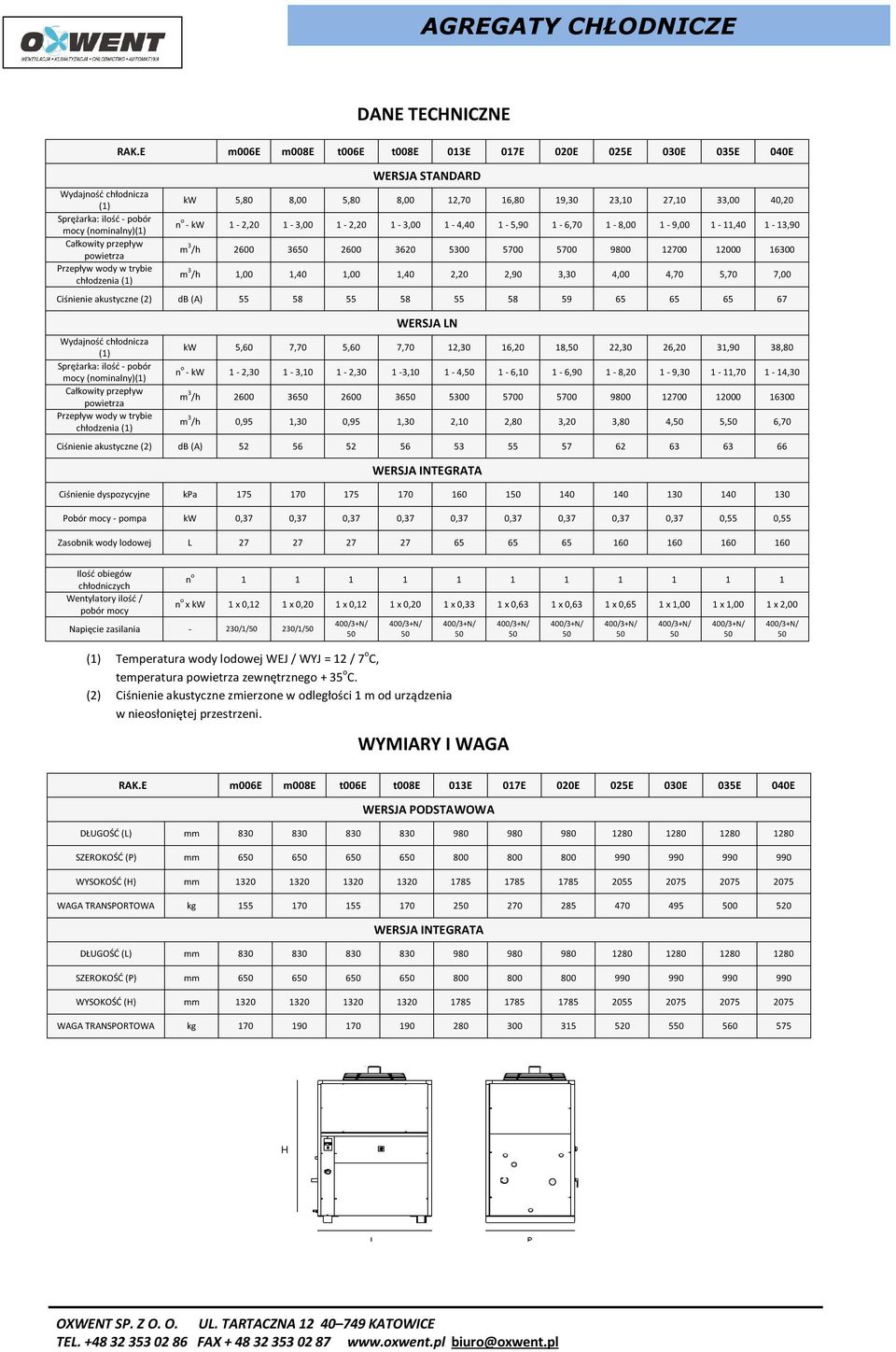

1 AGREGATY WODY LODOWEJ CHŁODZONE POWIETRZEM SERIA RAK.E (5,8 40,2 kw) R 407C Wersje B podstawowa I INTEGRATA Wykonanie ST standardowe LN wersja wyciszona Wyposażenie AS standardowe DS desuperheater HR całkowity odzysk ciepła BT - wersja do pracy przy temperaturze wody lodowej do -8 C Obudowa Podstawa wykonana z malowanej i galwanizowanej stali; panele wykonane z galwanizowanej stali i pokryte z zewnątrz plastikiem (PCV), zamontowane na specjalnych profilach aluminiowych w celu zapewnienia ochrony na czynniki pogodowe. Wewnętrzne ułożenie paneli pozwala na znaczną redukcję hałasu (tylko w wersji LN). Sprężarka Sprężarka typu scroll z zabezpieczeniami termicznymi. Zabezpieczenie antywibracyjne i napełnienie olejem w standardzie. Wentylator Wolnobieżne, osiowe wentylatory z siatką zabezpieczającą; napęd bezpośredni z silnikiem z wbudowanymi wyłącznikami termicznymi i stopniem ochrony IP54; aerodynamiczna obudowa i odpowiednio wyprofilowane łopatki zwiększają wydajność. Skraplacz Wymiennik ciepła freon-powietrze o dużej powierzchni wymiany ciepła, wykonany ze stopu aluminium i miedzianymi przewodami. Parowacz Wersja INTEGRATA: przeciwzamrożeniowe zabezpieczenie: rurki miedziane w plastikowych osłonach dopasowane są do stalowego zbiornika, pokrytego szczelnym neoprenowym materiałem przeciwkondensacyjnym; dostarczany z wyłącznikiem różnicy ciśnienia. Wersja podstawowa: płytowy, wykonany ze stali AISI316, dostarczany z różnicowym wyłącznikiem ciśnienia. Płaszcz pokryty jest szczelnym neoprenowym materiałem przeciwkondensacyjnym. Panel elektryczny Panel elektryczny wykonany wg standardu EC 204-1/EN , dostarczany ze stycznikami i zabezpieczeniem pracy sprężarek i wentylatorów, wyłącznikiem głównym i wyłącznikiem bezpieczeństwa. Sterownik Mikroprocesor kontrolujący wydajność urządzenia wraz z pomiarem czasu pracy sprężarek, kontrolą alarmów i z możliwością podłączenia do BMS. Obieg chłodniczy Filtroosuszacz, szkło wziernikowe, zawór elektromagnetyczny, zawór bezpieczeństwa, wyłączniki niskiego i wysokiego ciśnienia, zawór odwadniający, termostatyczny zawór rozprężny. Obieg wodny (INTEGRATA): Automatyczny zawór napełniający ze wskaźnikiem, zawór bezpieczeństwa, naczynie wzbiorcze, pompa obiegowa, zasobnik wody lodowej. Akcesoria Zabezpieczanie antywibracyjne Kontrola ciśnienia skraplania - regulacja prędkości obrotowej wentylatora Kontrola ciśnienia skraplania - ZAL/WYL wentylatora (do temperatury zewnętrznej + 5 C) (standard) Grzałka elektryczna karteru sprężarki Zawory odcinające sprężarki Panel zdalnego sterowania Monitor faz Grzałka elektryczna parowacza (tylko wersja podstawowa) Manometry wysokiego i niskiego ciśnienia Elektromechaniczny czujnik przepływu Moduł pompowy, 1 pompa Automatyczny zawór napełniający - woda (zamknięty obieg) Obudowa sprężarki (standard) Siatka zabezpieczająca wymiennik (standard)

2 DANE TECHNICZNE RAK.E m006e m008e t006e t008e 013E 017E 020E 025E 030E 035E 040E WERSJA STANDARD kw 5,80 8,00 5,80 8,00 12,70 16,80 19,30 23,10 27,10 33,00 40,20 n o - kw 1-2,20 1-3,00 1-2,20 1-3,00 1-4,40 1-5,90 1-6,70 1-8,00 1-9, , ,90 m 3 /h m 3 /h 1,00 1,40 1,00 1,40 2,20 2,90 3,30 4,00 4,70 5,70 7,00 Ciśnienie akustyczne (2) db (A) WERSJA LN kw 5,60 7,70 5,60 7,70 12,30 16,20 18, 22,30 26,20 31,90 38,80 n o - kw 1-2,30 1-3,10 1-2,30 1-3,10 1-4, 1-6,10 1-6,90 1-8,20 1-9, , ,30 m 3 /h m 3 /h 0,95 1,30 0,95 1,30 2,10 2,80 3,20 3,80 4, 5, 6,70 Ciśnienie akustyczne (2) db (A) Ciśnienie dyspozycyjne kpa Pobór mocy - pompa kw 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,37 0,55 0,55 Zasobnik wody lodowej L Ilość obiegów chłodniczych Wentylatory ilość / pobór mocy n o n o x kw 1 x 0,12 1 x 0,20 1 x 0,12 1 x 0,20 1 x 0,33 1 x 0,63 1 x 0,63 1 x 0,65 1 x 1,00 1 x 1,00 1 x 2,00 Napięcie zasilania - 230/1/ 230/1/ Temperatura wody lodowej WEJ / WYJ = 12 / 7 o C, temperatura zewnętrznego + 35 o C. (2) Ciśnienie akustyczne zmierzone w odległości 1 m od urządzenia w nieosłoniętej przestrzeni. WYMIARY I WAGA RAK.E m006e m008e t006e t008e 013E 017E 020E 025E 030E 035E 040E WERSJA PODSTAWOWA DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg

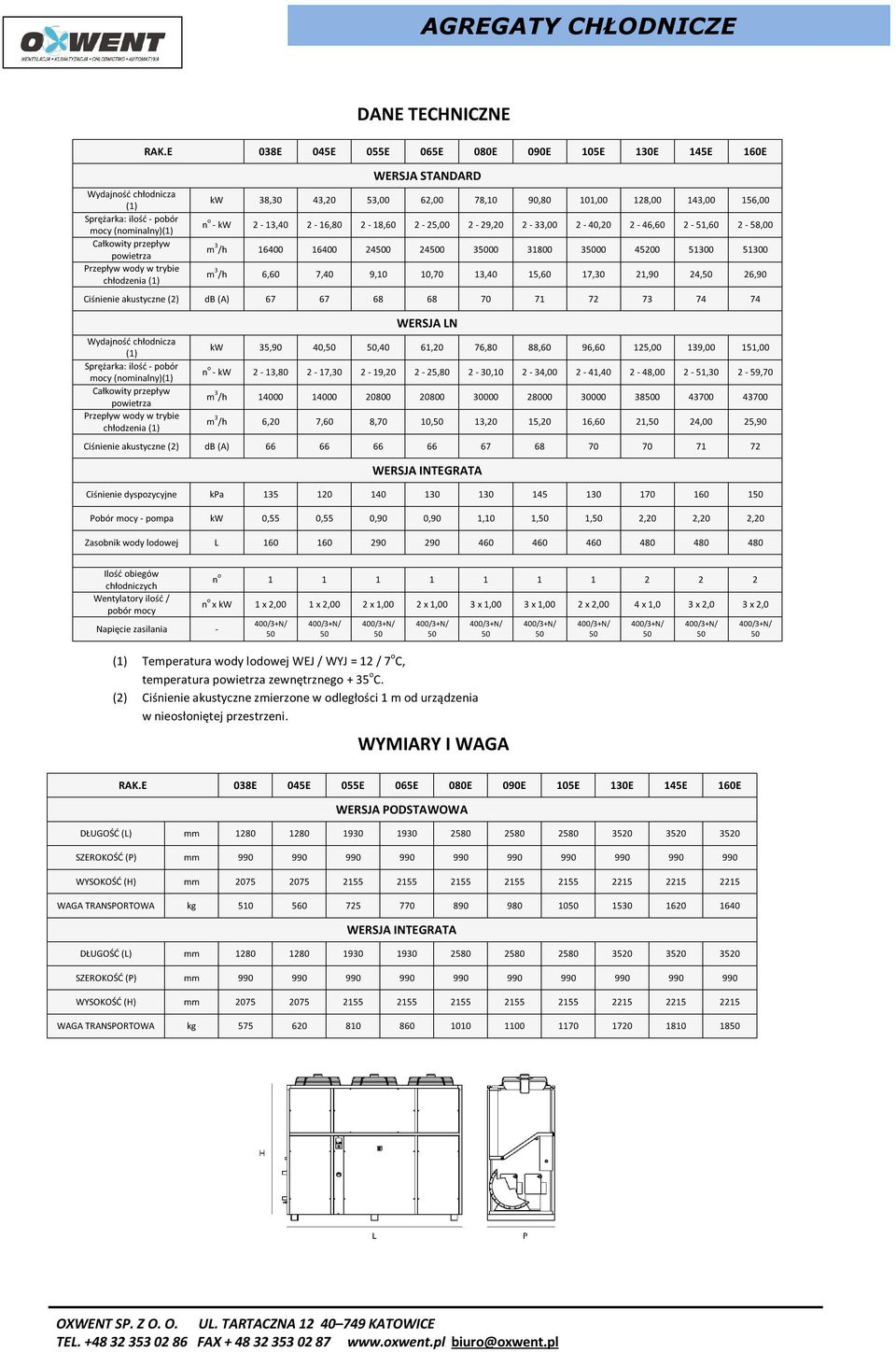

3 AGREGATY WODY LODOWEJ CHŁODZONE POWIETRZEM SERIA RAK.E (38,3 156 kw) R 407C Wersje B podstawowa I INTEGRATA Wykonanie ST standardowe LN wersja wyciszona Wyposażenie AS standardowe DS desuperheater HR całkowity odzysk ciepła BT - wersja do pracy przy temperaturze wody lodowej do -8 C Obudowa Podstawa wykonana z malowanej i galwanizowanej stali; panele wykonane z galwanizowanej stali i pokryte z zewnątrz plastikiem (PCV), zamontowane na specjalnych profilach aluminiowych w celu zapewnienia ochrony na czynniki pogodowe. Wewnętrzne ułożenie paneli pozwala na znaczną redukcję hałasu (tylko w wersji LN). Sprężarka Sprężarka typu scroll z zabezpieczeniami termicznymi. Zabezpieczenie antywibracyjne i napełnienie olejem w standardzie. Wentylator Wolnobieżne, osiowe wentylatory z siatką zabezpieczającą; napęd bezpośredni z silnikiem z wbudowanymi wyłącznikami termicznymi i stopniem ochrony IP54; aerodynamiczna obudowa i odpowiednio wyprofilowane łopatki zwiększają wydajność. Skraplacz Wymiennik ciepła freon-powietrze o dużej powierzchni wymiany ciepła, wykonany ze stopu aluminium i miedzianymi przewodami. Parowacz Wersja INTEGRATA: przeciwzamrożeniowe zabezpieczenie: rurki miedziane w plastikowych osłonach dopasowane są do stalowego zbiornika, pokrytego szczelnym neoprenowym materiałem przeciwkondensacyjnym; dostarczany z wyłącznikiem różnicy ciśnienia. Wersja podstawowa: płytowy, wykonany ze stali AISI316, dostarczany z różnicowym wyłącznikiem ciśnienia. Płaszcz pokryty jest szczelnym neoprenowym materiałem przeciwkondensacyjnym. Panel elektryczny Panel elektryczny wykonany wg standardu EC 204-1/EN , dostarczany ze stycznikami i zabezpieczeniem pracy sprężarek i wentylatorów, wyłącznikiem głównym i wyłącznikiem bezpieczeństwa. Sterownik Mikroprocesor kontrolujący wydajność urządzenia wraz z pomiarem czasu pracy sprężarek, kontrolą alarmów i z możliwością podłączenia do BMS. Obieg chłodniczy Filtroosuszacz, szkło wziernikowe, zawór elektromagnetyczny, zawór bezpieczeństwa, wyłączniki niskiego i wysokiego ciśnienia, zawór odwadniający, termostatyczny zawór rozprężny. Obieg wodny (INTEGRATA): Automatyczny zawór napełniający ze wskaźnikiem, zawór bezpieczeństwa, naczynie wzbiorcze, pompa obiegowa, zasobnik wody lodowej. Akcesoria Zabezpieczanie antywibracyjne Kontrola ciśnienia skraplania - regulacja prędkości obrotowej wentylatora Kontrola ciśnienia skraplania - ZAL/WYL wentylatora (do temperatury zewnętrznej + 5 C) (standard) Grzałka elektryczna karteru sprężarki Zawory odcinające sprężarki Panel zdalnego sterowania Przekaźniki niskiego i wysokiego napięcia Monitor faz Grzałka elektryczna parowacza (tylko wersja podstawowa) Manometry wysokiego i niskiego ciśnienia Całkowity odzysk ciepła (wyposażenie HR) Elektromechaniczny czujnik przepływu Moduł pompowy, 1 pompa Dodatkowa pompa (rezerwa) Automatyczny zawór napełniający - woda (zamknięty obieg) Obudowa sprężarki (standard) Siatka zabezpieczająca wymiennik (standard)

4 DANE TECHNICZNE RAK.E 038E 045E 055E 065E 080E 090E 105E 130E 145E 160E WERSJA STANDARD kw 38,30 43,20 53,00 62,00 78,10 90,80 101,00 128,00 143,00 156,00 n o - kw 2-13, , , , , , , , , ,00 m 3 /h m 3 /h 6,60 7,40 9,10 10,70 13,40 15,60 17,30 21,90 24, 26,90 Ciśnienie akustyczne (2) db (A) WERSJA LN kw 35,90 40,,40 61,20 76,80 88,60 96,60 125,00 139,00 151,00 n o - kw 2-13, , , , , , , , , ,70 m 3 /h m 3 /h 6,20 7,60 8,70 10, 13,20 15,20 16,60 21, 24,00 25,90 Ciśnienie akustyczne (2) db (A) Ciśnienie dyspozycyjne kpa Pobór mocy - pompa kw 0,55 0,55 0,90 0,90 1,10 1, 1, 2,20 2,20 2,20 Zasobnik wody lodowej L Ilość obiegów chłodniczych Wentylatory ilość / pobór mocy Napięcie zasilania - n o n o x kw 1 x 2,00 1 x 2,00 2 x 1,00 2 x 1,00 3 x 1,00 3 x 1,00 2 x 2,00 4 x 1,0 3 x 2,0 3 x 2,0 Temperatura wody lodowej WEJ / WYJ = 12 / 7 o C, temperatura zewnętrznego + 35 o C. (2) Ciśnienie akustyczne zmierzone w odległości 1 m od urządzenia w nieosłoniętej przestrzeni. WYMIARY I WAGA RAK.E 038E 045E 055E 065E 080E 090E 105E 130E 145E 160E WERSJA PODSTAWOWA DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg

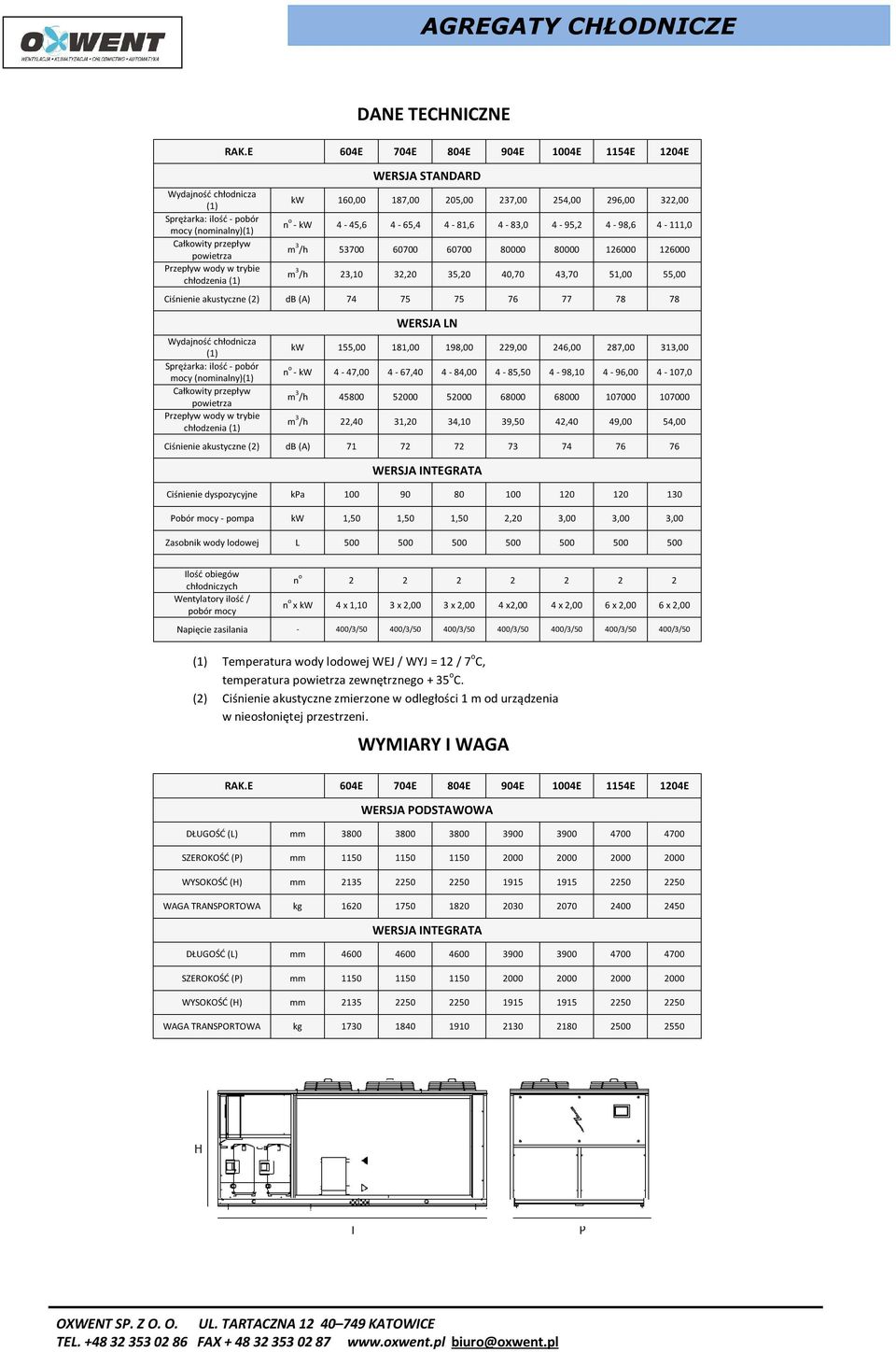

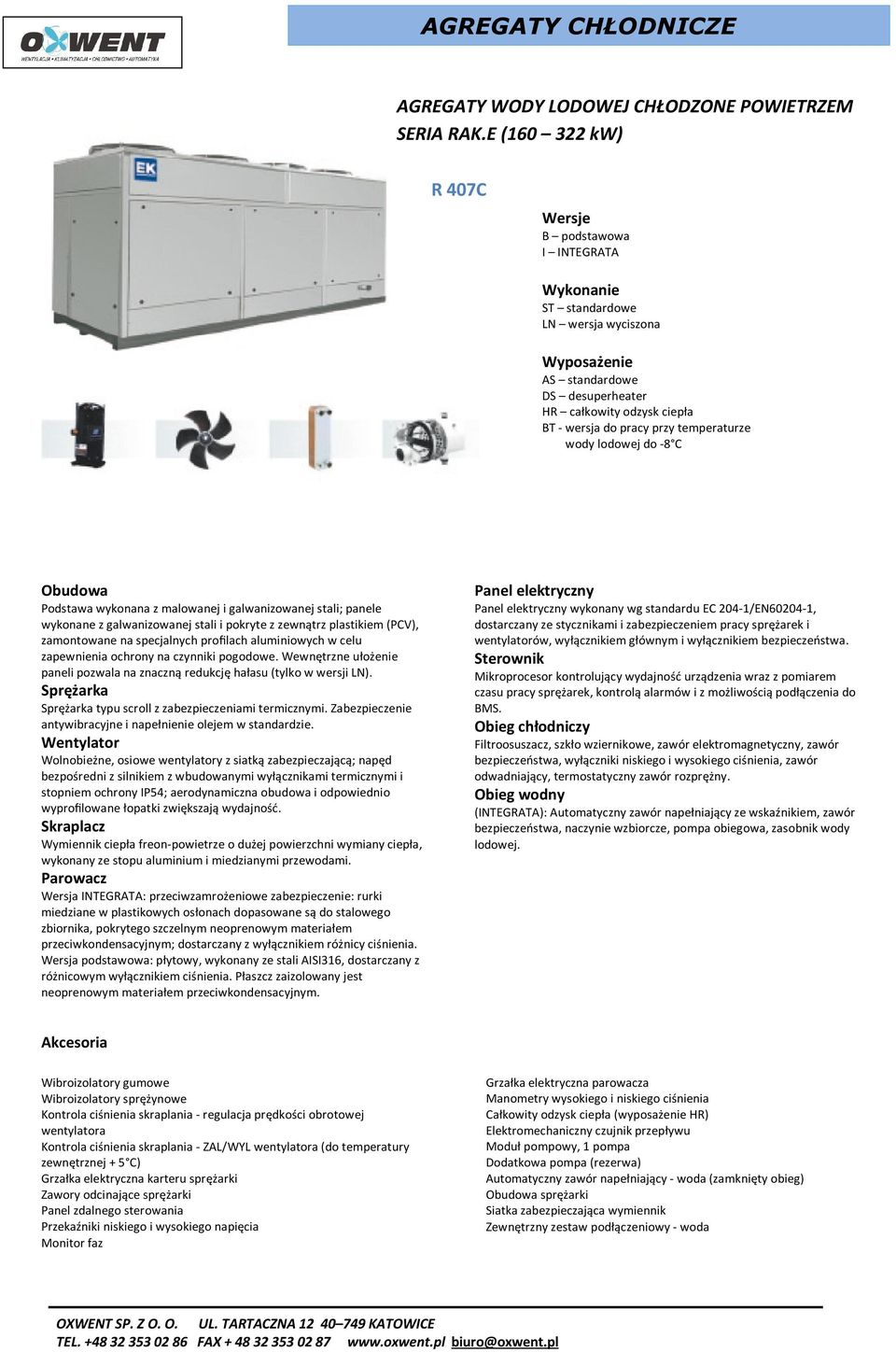

5 AGREGATY WODY LODOWEJ CHŁODZONE POWIETRZEM SERIA RAK.E ( kw) R 407C Wersje B podstawowa I INTEGRATA Wykonanie ST standardowe LN wersja wyciszona Wyposażenie AS standardowe DS desuperheater HR całkowity odzysk ciepła BT - wersja do pracy przy temperaturze wody lodowej do -8 C Obudowa Podstawa wykonana z malowanej i galwanizowanej stali; panele wykonane z galwanizowanej stali i pokryte z zewnątrz plastikiem (PCV), zamontowane na specjalnych profilach aluminiowych w celu zapewnienia ochrony na czynniki pogodowe. Wewnętrzne ułożenie paneli pozwala na znaczną redukcję hałasu (tylko w wersji LN). Sprężarka Sprężarka typu scroll z zabezpieczeniami termicznymi. Zabezpieczenie antywibracyjne i napełnienie olejem w standardzie. Wentylator Wolnobieżne, osiowe wentylatory z siatką zabezpieczającą; napęd bezpośredni z silnikiem z wbudowanymi wyłącznikami termicznymi i stopniem ochrony IP54; aerodynamiczna obudowa i odpowiednio wyprofilowane łopatki zwiększają wydajność. Skraplacz Wymiennik ciepła freon-powietrze o dużej powierzchni wymiany ciepła, wykonany ze stopu aluminium i miedzianymi przewodami. Parowacz Wersja INTEGRATA: przeciwzamrożeniowe zabezpieczenie: rurki miedziane w plastikowych osłonach dopasowane są do stalowego zbiornika, pokrytego szczelnym neoprenowym materiałem przeciwkondensacyjnym; dostarczany z wyłącznikiem różnicy ciśnienia. Wersja podstawowa: płytowy, wykonany ze stali AISI316, dostarczany z różnicowym wyłącznikiem ciśnienia. Płaszcz zaizolowany jest neoprenowym materiałem przeciwkondensacyjnym. Panel elektryczny Panel elektryczny wykonany wg standardu EC 204-1/EN , dostarczany ze stycznikami i zabezpieczeniem pracy sprężarek i wentylatorów, wyłącznikiem głównym i wyłącznikiem bezpieczeństwa. Sterownik Mikroprocesor kontrolujący wydajność urządzenia wraz z pomiarem czasu pracy sprężarek, kontrolą alarmów i z możliwością podłączenia do BMS. Obieg chłodniczy Filtroosuszacz, szkło wziernikowe, zawór elektromagnetyczny, zawór bezpieczeństwa, wyłączniki niskiego i wysokiego ciśnienia, zawór odwadniający, termostatyczny zawór rozprężny. Obieg wodny (INTEGRATA): Automatyczny zawór napełniający ze wskaźnikiem, zawór bezpieczeństwa, naczynie wzbiorcze, pompa obiegowa, zasobnik wody lodowej. Akcesoria Wibroizolatory gumowe Wibroizolatory sprężynowe Kontrola ciśnienia skraplania - regulacja prędkości obrotowej wentylatora Kontrola ciśnienia skraplania - ZAL/WYL wentylatora (do temperatury zewnętrznej + 5 C) Grzałka elektryczna karteru sprężarki Zawory odcinające sprężarki Panel zdalnego sterowania Przekaźniki niskiego i wysokiego napięcia Monitor faz Grzałka elektryczna parowacza Manometry wysokiego i niskiego ciśnienia Całkowity odzysk ciepła (wyposażenie HR) Elektromechaniczny czujnik przepływu Moduł pompowy, 1 pompa Dodatkowa pompa (rezerwa) Automatyczny zawór napełniający - woda (zamknięty obieg) Obudowa sprężarki Siatka zabezpieczająca wymiennik Zewnętrzny zestaw podłączeniowy - woda

6 DANE TECHNICZNE RAK.E 604E 704E 804E 904E 1004E 1154E 1204E WERSJA STANDARD kw 160,00 187,00 205,00 237,00 254,00 296,00 322,00 n o - kw 4-45,6 4-65,4 4-81,6 4-83,0 4-95,2 4-98, ,0 m 3 /h m 3 /h 23,10 32,20 35,20 40,70 43,70 51,00 55,00 Ciśnienie akustyczne (2) db (A) WERSJA LN kw 155,00 181,00 198,00 229,00 246,00 287,00 313,00 n o - kw 4-47, , , , 4-98, , ,0 m 3 /h m 3 /h 22,40 31,20 34,10 39, 42,40 49,00 54,00 Ciśnienie akustyczne (2) db (A) Ciśnienie dyspozycyjne kpa Pobór mocy - pompa kw 1, 1, 1, 2,20 3,00 3,00 3,00 Zasobnik wody lodowej L Ilość obiegów chłodniczych Wentylatory ilość / pobór mocy n o n o x kw 4 x 1,10 3 x 2,00 3 x 2,00 4 x2,00 4 x 2,00 6 x 2,00 6 x 2,00 Napięcie zasilania - 400/3/ 400/3/ 400/3/ 400/3/ 400/3/ 400/3/ 400/3/ Temperatura wody lodowej WEJ / WYJ = 12 / 7 o C, temperatura zewnętrznego + 35 o C. (2) Ciśnienie akustyczne zmierzone w odległości 1 m od urządzenia w nieosłoniętej przestrzeni. WYMIARY I WAGA RAK.E 604E 704E 804E 904E 1004E 1154E 1204E WERSJA PODSTAWOWA DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg DŁUGOŚĆ (L) mm SZEROKOŚĆ (P) mm WYSOKOŚĆ (H) mm WAGA TRANSPORTOWA kg
