1 NAGRZEWNICE WODNE LEO EX

2 SPIS TREŚCI OGÓLNA CHARAKTERYSTYKA... 3 KONSTRUKCJA...4 WYMIARY...5 DANE TECHNICZNE...5 ZASIĘGI...6 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA 7 INSTALACJA I MOŻLIWOŚCI MONTAŻU...8 STEROWANIE...9 SCHEMATY BLOKOWE...9 MOCE GRZEWCZE LEO EX Ogrzewanie powietrzne i wentylacja

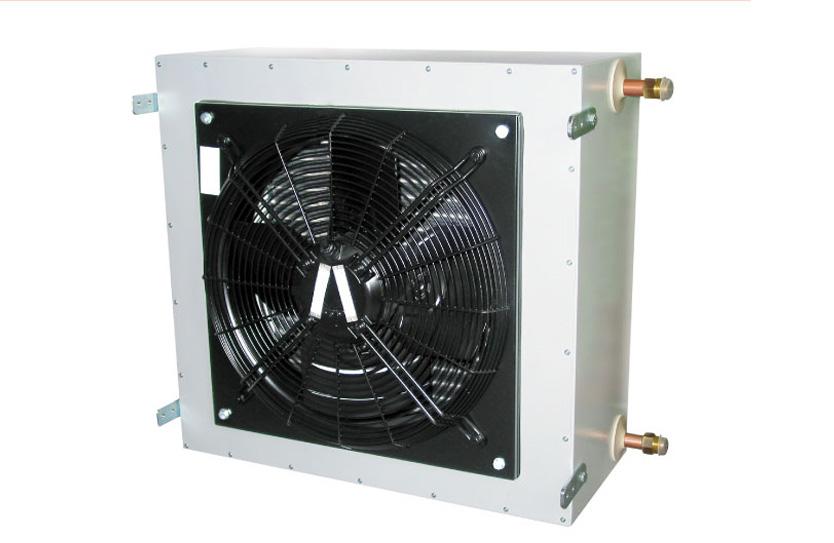

3 OGÓLNA CHARAKTERYSTYKA Nagrzewnica wodna LEO EX Moc grzewcza [kw] (1) 1,3-57,3 Wydajność [m³/h] (2) Masa [kg] 33,1-34,5 Obudowa stal malowana proszkowo Kolor szary (1) zakres mocy grzewczych określony przy parametrach: I bieg wentylatora, temp. czynnika grzewczego 40/30 o C, temp. powietrza na wlocie do urządzenia 20 o C; max. V bieg wentylatora, temp. czynnika grzewczego 120/90 o C, temp. powietrza na wlocie do urządzenia 0 o C; (2) regulacja wydajności przy zastosowaniu 5-biegowego regulatora obrotów TR 3x400 ZASTOSOWANIE Nagrzewnice przeznaczone są do pracy wewnątrz pomieszczeń, w których została wyznaczona strefa zagrożenia wybuchem Z-2, wywołana przez mieszaniny gaz-powietrze, mieszaniny para-powietrze oraz mgły. Urządzenia są odpowiednie do zastosowania w podgrupie mieszaniny wybuchowej IIB grupa etylenowa oraz IIA grupa propanowa. LEO EX posiada klase temperaturową T3. Zastosowanie to obiekty o specjalnych wymogach bezpieczeństwa np. mieszalnie lakierow, przetwórstwo spirytusowe itp. DOSTĘPNE TYPY URZĄDZEŃ LEO EX L1 urządzenie o nominalnej mocy grzewczej 12,1 kw (1) LEO EX L2 urządzenie o nominalnej mocy grzewczej 22,1 kw (1) (1) max. wydajność wentylatora, temp. czynnika grzewczego 70/50 o C, temp. powietrza na wlocie do urządzenia 16 o C; LEO EX Ogrzewanie powietrzne i wentylacja 3

4 KONSTRUKCJA WENTYLATOR Urządzenia LEO EX wyposażone są w wentylator z certyfikatem ATEX, umożliwiający pracę w obiektach, w których występuje atmosfera wybuchowa. DYSZA Wentylator umieszczony jest w specjalnie ukształtowanej dyszy, dzięki której zmniejszone zostały opory przepływu powietrza co wpływa na cichszą pracę urządzenia. KIEROWNICE POWIETRZA Przy montażu nagrzewnicy poziomo pod sufitem, istnieje możliwość skierowania powietrza w dwóch kierunkach tak aby rozprowadzić ciepłe powietrze na większą powierzchnię pomieszczenia. MONTAŻ Dedykowane wsporniki montażowe umożliwiają zarówno montaż naścienny, jak i podstropowy. 4 LEO EX Ogrzewanie powietrzne i wentylacja

5 WYMIARY rysunki CAD, pliki Revit oraz pozostała dokumentacja do wszystkich modeli dostępna na DANE TECHNICZNE Nagrzewnica wodna LEO EX LEO EX L1 LEO EX L2 Strumień przepływu powietrza [m 3 /h] (1) Zakres mocy grzewczej [kw] (2) 1,3 32,4 2,2 57,3 Nominalna moc grzewcza (70/50/16 o C) [kw] 12,1 22,1 Zasilanie [V/Hz] Y - 3x400/50 Y - 3x400/50 Max. pobór prądu [A] Y - 0,51 Y - 0,51 Max. pobór mocy [W] Y Y IP / Klasa izolacji 44 / F 44 / F Poziom ciśnienia akustycznego (3) [db(a)] 59,5 59,5 Poziom mocy akustycznej (4) [db(a)] 75,0 75,0 Zasięg poziomy izotermiczny (5) [m] 21,0 19,0 Zasięg pionowy nieizotermiczny (6) [m] 7,4 6,7 Max. temp. wody grzewczej [ o C] Max. ciśnienie robocze [MPa] 1,6 1,6 Przyłącze [ ] ¾ ¾ Max. temperatura pracy [ o C] Masa urządzenia [kg] 33,1 34,5 Masa urządzenia napełnionego wodą [kg] 34,2 36,6 (1) regulacja wydajności przy zastosowaniu 5-biegowego regulatora obrotów TR 3x400 (2) zakres mocy grzewczych określony przy parametrach: I bieg wentylatora, temp. czynnika grzewczego 40/30 o C, temp. powietrza na wlocie do urządzenia 20 o C; max. V bieg wentylatora, temp. czynnika grzewczego 120/90 o C, temp. powietrza na wlocie do urządzenia 0 o C; (3) poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m 3, w odległości 5 m od urządzenia (4) zgodnie z normą PN-EN ISO3744 (5) zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (6) zasięg pionowy strumienia nieizotermicznego przy ΔT = 5 o C, przy prędkości granicznej 0,5 m/s LEO EX Ogrzewanie powietrzne i wentylacja 5

6 ZASIĘGI ZASIĘG POZIOMY izotermiczny zasięg [m] V = 1300 m 3 /h (1 bieg) V = 1800 m 3 /h (2 bieg) V = 2500 m 3 /h (3 bieg) V = 3200 m 3 /h (4 bieg) V = 4000 m 3 /h (5 bieg) V = 1000 m 3 /h (1 bieg) V = 1500 m 3 /h (2 bieg) V = 2200 m 3 /h (3 bieg) V = 2800 m 3 /h (4 bieg) V = 3600 m 3 /h (5 bieg) LEO EX L1 LEO EX L2 Zasięg strumienia izotermicznego przy prędkości granicznej 0,5 m/s. ZASIĘGI PIONOWE nieizotermiczne zasięg [m] V = 1300 m 3 /h (1 bieg) V = 1800 m 3 /h (2 bieg) V = 2500 m 3 /h (3 bieg) V = 3200 m 3 /h (4 bieg) V = 4000 m 3 /h (5 bieg) V = 1000 m 3 /h (1 bieg) V = 1500 m 3 /h (2 bieg) V = 2200 m 3 /h (3 bieg) V = 2800 m 3 /h (4 bieg) V = 3600 m 3 /h (5 bieg) LEO EX L1 LEO EX L2 Zasięg strumienia izotermicznego przy prędkości granicznej 0,5 m/s. Δ5 o C Δ10 o C Δ20 o C Δ30 o C 6 LEO EX Ogrzewanie powietrzne i wentylacja

7 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA LEO EX L1 3,5 3,0 2,5 prędkość [m/s] 2,0 1,5 1,0 1 bieg / 1300 m 3 /h 2 bieg / 1800 m 3 /h 3 bieg / 2500 m 3 /h 4 bieg / 3200 m 3 /h 5 bieg / 4000 m 3 /h 0,5 0, odległość [m] LEO EX L2 3,5 3,0 2,5 prędkość [m/s] 2,0 1,5 1,0 1 bieg / 1000 m 3 /h 2 bieg / 1500 m 3 /h 3 bieg / 2200 m 3 /h 4 bieg / 2800 m 3 /h 5 bieg / 3600 m 3 /h 0,5 0, odległość [m] LEO EX Ogrzewanie powietrzne i wentylacja 7

8 INSTALACJA I MOŻLIWOŚCI MONTAŻU montaż podstropowy 0,3 m 0,8 m 0,3 m pionowy montaż na konsoli 2,5-8 m (1) 2,5-6 m (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego Wsporniki EX Umożliwiają łatwy i szybki montaż urządzenia podstropowo lub naściennie. 8 LEO EX Ogrzewanie powietrzne i wentylacja

9 STEROWANIE Sterowanie dobierane jest indywidualnie w zależności od stopnia zagrożenia wybuchem występującym w danym obiekcie. Elementy sterowania powinny również być w wykonaniu przeciwwybuchowym, o stopniu ochrony przynajmniej takim samym jak wentylator. Silnik wentylatora wymaga zastosowania specjalnych zewnętrznych układów zabezpieczających, np: U-EK 230E lub podobnych. Dostępne są 2 wersję układów automatyki: EX LITE oraz EX PLUS. FUNKCJE AUTOMATYKI EX LITE: FUNKCJE AUTOMATYKI EX PLUS: przełącznik PRACA-STOP do załączania silnika wentylatora, kontrola poprawności, zaniku i kolizji faz zasilania, zabezpieczenie zwarciowe i nadprądowe silnika aparatu grzewczego, kontrola zabezpieczenia PTC silnika przy pomocy przekaźnika MSR220VA (ATEX), możliwość podłączenia zewnętrznego regulatora transformatorowego oraz zaworu (poza strefą EX), możliwość wymuszenia startu przy pomocy zewnętrznego styku bezpotencjałowego, możliwość zdalnego resetu. przełącznik PRACA-STOP do załączania silnika wentylatora, kontrola poprawności, zaniku i kolizji faz zasilania, zabezpieczenie zwarciowe i nadprądowe silnika aparatu grzewczego, kontrola zabezpieczenia PTC silnika przy pomocy przekaźnika MSR220VA (ATEX), możliwość podłączenia zewnętrznego regulatora transformatorowego oraz zaworu (poza strefą EX), możliwość wymuszenia startu przy pomocy zewnętrznego styku bezpotencjałowego, możliwość zdalnego resetu, praca względem wbudowanego programatora tygodniowego, możliwość podłączenia termostatu ATEX. SCHEMATY BLOKOWE strefa zagrożona wybuchem Z-2 LEO EX termostat ATEX* puszka przyłączeniowa ATEX 3 1,0 mm 2 SRQ 3 0,75 mm 2 szafa zasilająco-sterująca 5 2,5 mm 2 4 2,5 mm 2 2 1,0 mm 2 5 2,5 mm 2 TR 3x400** 4 2,5 mm 2 zasilanie 3x400V / 50Hz * w zestawie automatyki EX-PLUS ** opcja LEO EX Ogrzewanie powietrzne i wentylacja 9

10 MOCE GRZEWCZE Tw1/Tw2 = 120/90 C Tw1/Tw2 = 90/70 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 40/30 C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C LEO EX L1 bieg 5: V = 4000 m 3 /h 0 32, ,0 24,0 0 24, ,7 18,5 0 17, ,9 13,0 0 13, ,0 10,0 0 10, ,2 7,5 5 30, ,3 27,5 5 23, ,5 22,0 5 15, ,0 16,5 5 12, ,2 14,0 5 8, ,9 11, , ,7 31, , ,3 26, , ,1 20, , ,4 17,5 10 6, ,9 15, , ,0 35, , ,2 29, , ,3 24,0 15 8, ,8 21,5 15 4, ,3 18, , ,4 39, , ,2 33, , ,5 28,0 20 6, ,2 25,0 20 3, ,0 22,0 bieg 4: V = 3200 m 3 /h 0 28, ,4 26,5 0 21, ,6 20,0 0 15, ,8 14,5 0 12, ,2 11,0 0 8, ,6 8,0 5 27, ,9 30,0 5 20, ,6 24,0 5 14, ,0 18,0 5 10, ,6 15,0 5 7, ,8 12, , ,4 34, , ,7 27, , ,3 21,5 10 9, ,0 18,5 10 5, ,2 15, , ,9 37, , ,8 31, , ,6 25,0 15 7, ,4 22,0 15 4, ,8 19, , ,4 41, , ,0 34,5 20 9, ,0 28,5 20 6, ,9 25,5 20 2, ,7 22,5 bieg 3: V = 2500 m 3 /h 0 25, ,0 29,5 0 19, ,7 22,5 0 13, ,8 16,0 0 10, ,5 12,5 0 7, ,2 9,0 5 23, ,6 33,0 5 17, ,9 26,0 5 12, ,1 19,5 5 9, ,0 16,0 5 6, ,7 12, , ,2 36, , ,2 29, , ,6 23,0 10 8, ,5 19,5 10 5, ,5 16, , ,8 40, , ,5 33,0 15 9, ,1 26,5 15 6, ,1 23,0 15 3, ,4 19, , ,4 43, , ,9 36,5 20 8, ,6 29,5 20 5, ,7 26,0 20 2, ,5 22,5 bieg 2: V = 1800 m 3 /h 0 20, ,6 34,0 0 15, ,8 26,0 0 11, ,7 18,5 0 8, ,8 14,5 0 6, ,7 10,5 5 19, ,3 37,5 5 14, ,2 29,5 5 10, ,2 21,5 5 7, ,4 17,5 5 5, ,7 13, , ,0 40, , ,7 32,5 10 9, ,9 25,0 10 6, ,1 21,0 10 4, ,8 17, , ,7 44, , ,2 35,5 15 8, ,5 28,0 15 5, ,8 24,0 15 3, ,0 20, , ,4 47, , ,8 39,0 20 6, ,1 31,0 20 4, ,5 27,0 20 1, ,3 22,5 bieg 1: V = 1300 m 3 /h 0 17, ,5 39,0 0 13, ,4 29,5 0 9, ,9 21,0 0 7, ,3 16,5 0 5, ,6 12,0 5 16, ,3 42,0 5 12, ,0 32,5 5 8, ,6 24,0 5 6, ,0 19,5 5 4, ,9 15, , ,1 45, , ,6 35,5 10 7, ,3 27,0 10 5, ,8 22,0 10 3, ,2 17, , ,9 48, , ,3 38,5 15 6, ,0 30,0 15 4, ,5 25,0 15 2, ,7 20, , ,7 51,0 20 9, ,0 41,5 20 5, ,8 32,5 20 3, ,3 27,5 20 1, ,2 23,0 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku KALKULATOR MOCY GRZEWCZYCH Dobierz urządzenie dla innych parametrów za pomocą naszego kalkulatora, zeskanuj kod QR. 10 LEO EX Ogrzewanie powietrzne i wentylacja

11 MOCE GRZEWCZE Tw1/Tw2 = 120/90 C Tw1/Tw2 = 90/70 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 40/30 C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C LEO EX L2 bieg 5: V = 3600 m 3 /h 0 57, ,6 47,0 0 43, ,4 36,0 0 31, ,8 25,5 0 24, ,1 20,5 0 17, ,3 15,0 5 54, ,6 49,5 5 40, ,7 38,5 5 28, ,4 28,5 5 22, ,9 23,0 5 15, ,0 17, , ,7 52, , ,0 41, , ,1 31, , ,8 25, , ,2 20, , ,8 55, , ,5 43, , ,0 33, , ,8 28,0 15 9, ,8 22, , ,9 57, , ,0 46, , ,9 36, , ,0 30,5 20 6, ,8 25,0 bieg 4: V = 2800 m 3 /h 0 49, ,7 52,0 0 37, ,6 39,5 0 26, ,7 28,0 0 21, ,6 22,5 0 15, ,3 16,0 5 46, ,0 54,0 5 34, ,3 42,0 5 24, ,6 30,5 5 18, ,7 25,0 5 12, ,8 18, , ,3 56, , ,1 44, , ,7 33, , ,9 27, , ,7 21, , ,6 59, , ,9 46, , ,8 35, , ,2 29,5 15 7, ,9 23, , ,0 61, , ,8 49, , ,0 37, , ,5 32,0 20 5, ,4 25,5 bieg 3: V = 2200 m 3 /h 0 42, ,6 56,5 0 31, ,7 43,0 0 22, ,0 31,0 0 18, ,5 24,5 0 13, ,1 17,5 5 40, ,0 58,5 5 29, ,8 45,0 5 20, ,3 33,0 5 16, ,8 26,5 5 11, ,2 20, , ,5 60, , ,8 47, , ,5 35, , ,2 29,0 10 8, ,5 22, , ,0 63, , ,0 49, , ,9 37, , ,6 31,0 15 6, ,2 24, , ,5 65, , ,2 51, , ,3 39,0 20 9, ,1 33,0 20 4, ,0 26,0 bieg 2: V = 1500 m 3 /h 0 32, ,1 64,0 0 24, ,5 48,5 0 17, ,2 35,0 0 14, ,2 28,0 0 10, ,5 20,0 5 30, ,8 65,5 5 23, ,9 50,5 5 16, ,7 36,5 5 12, ,8 29,5 5 8, ,3 22, , ,4 67, , ,3 52, , ,2 38, , ,4 31,0 10 6, ,2 23, , ,1 69, , ,8 54, , ,8 40,0 15 9, ,0 33,0 15 5, ,4 25, , ,8 71, , ,2 55, , ,4 41,5 20 7, ,7 34,5 20 3, ,6 26,5 bieg 1: V = 1000 m 3 /h 0 24, ,4 71,5 0 18, ,3 54,5 0 13, ,9 39,0 0 10, ,3 31,0 0 7, ,7 22,5 5 23, ,2 73,0 5 17, ,9 56,0 5 12, ,6 40,5 5 9, ,1 32,5 5 6, ,0 24, , ,0 74, , ,6 57, , ,3 42,0 10 8, ,8 33,5 10 5, ,3 25, , ,9 76, , ,2 58,5 15 9, ,1 43,0 15 6, ,6 35,0 15 3, ,8 26, , ,7 77, , ,9 60,0 20 8, ,9 44,5 20 5, ,4 35,5 20 2, ,3 26,5 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku KALKULATOR MOCY GRZEWCZYCH Dobierz urządzenie dla innych parametrów za pomocą naszego kalkulatora, zeskanuj kod QR. LEO EX Ogrzewanie powietrzne i wentylacja 11
