1 Instrukcja montażu Łatwy montaż

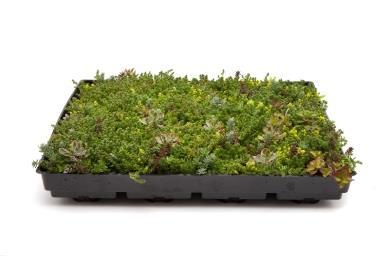

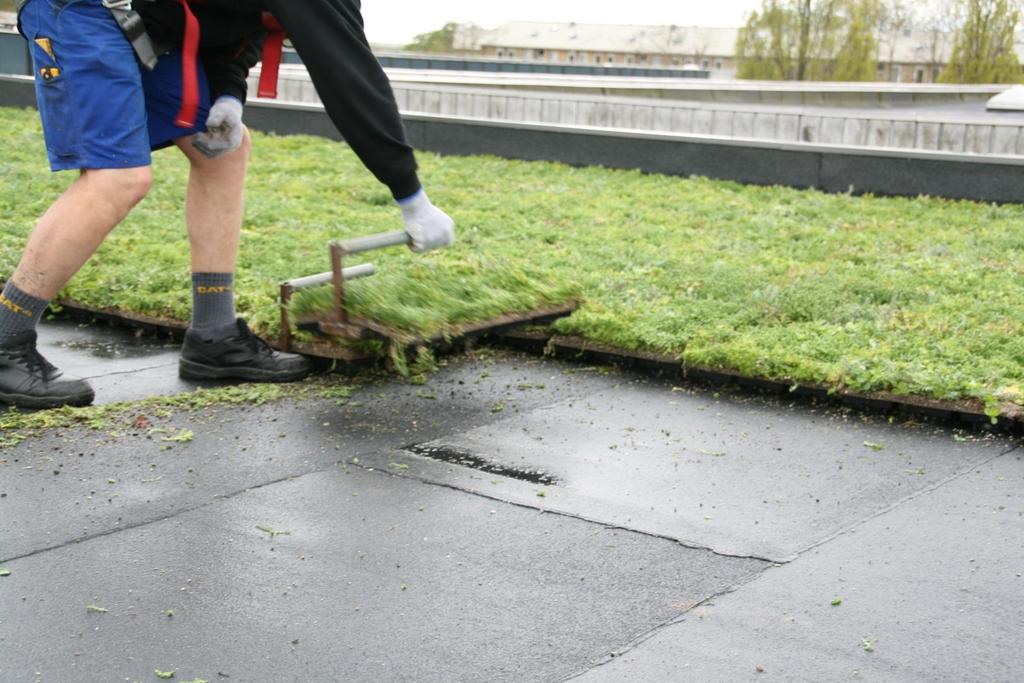

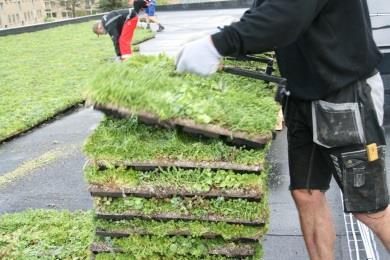

2 Produkt Prosty system Nature Impact Roof to system zbudowany z modułów, który w szybki i prosty sposób może zostać zamontowany przez ekspertów z branży dachowej. Od samego początku system gwarantuje idealnie zielony dach. Moduły układane są bezpośrednio na membranie hamującej rozrost korzeni, ich montaż jest szybki i można go zrealizować za jednym podejściem. Inwestorzy i architekci mają możliwość doboru zarówno kolorystyki jak i odmian rozchodników przed dostawą modułów Nature Impact Roof.. Instrukcja montażu Moduły Nature Impact Roof mogą być dostarczone bezpośrednio na powierzchnię dachu. Oferujemy atrakcyjny serwis składający się z dostawy bezpośredniej na dach przy pomocy dźwigu. Nature Impact Roof można zamontować w ciągu 48 godzin od momentu dostawy. 1. Oczyść powierzchnię dachu. 2. Sprawdź membranę dachową, zakończenia krawędzi, odpływ, elementy okapu, itp. 3. Sprawdź i zatwierdź produkty/moduły przy odbiorze na placu budowy Osłonę palet należy usunąć bezpośrednio po przeniesieniu na dach.. 4. Moduły układane są przy pomocy widełek Nature Impact Roof. Moduły należy układać na membranie delikatnie. Nie wolno nimi rzucać. 5. Moduły należy układać w sposób połączony, krawędź przy krawędzi od każdej strony. Sprawdź całość pod względem kontaktu z glebą, uzupełnij w razie konieczności podłoże uprawowe. 6. Montaż musi być przeprowadzony najszybciej jak to możliwe po otrzymaniu produktów. Najpóźniej 48 godzin po dokonaniu odbioru modułów. 7. Jeżeli moduły zawierają krawędzie, usuń je przed ułożeniem. 8. W razie potrzeby moduły należy przyciąć np. przy pomocy dużego noża izolacyjnego. Cięcie wykonuje się na odpornym na cięcie podłożu. Nie tnij nigdy bezpośrednio na membranie. 9. Odciętych krawędzi nie wolno umieszczać na obwodzie / przy łapaczu liści z otworami drenażowymi.

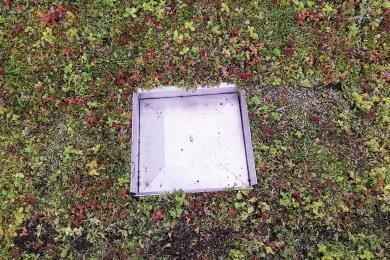

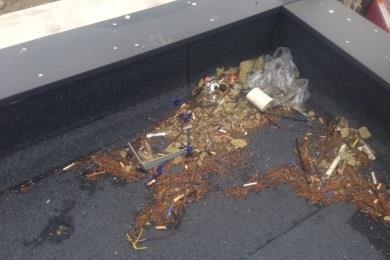

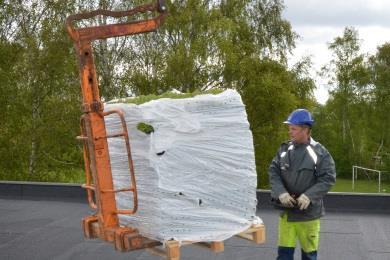

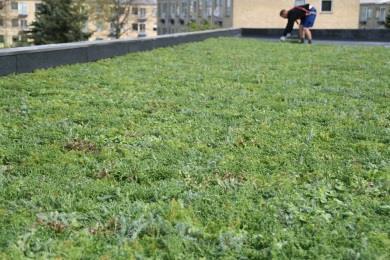

3 10. Podczas montażu należy utrzymywać membranę w czystości. 11. Rozładowując palety należy wziąć pod uwagę rodzaj podłoża. 12. W przypadku montażu wokół łapacza liści moduły Nature Impact należy umieścić zakończeniem krawędzi całkowicie przy łapaczu. Nie stosować okrągłych kamieni morskich pomiędzy łapaczem liści a modułami, ponieważ zmniejszają one wydajność drenażu. 13. Moduły ważą 6-10 kg w chwili dostawy i spełniają tym samym wymagania inspekcji pracy. 14. Moduły dostarczane są na paletach. W celu podniesienia Nature Impact Roof należy zastosować dopuszczalne podnośniki. 15. Należy przekazać personelowi montującemu moduły prawidłową instrukcję. 16. Projektując wzory układ/ułożenie zaznacza się sprayem na membranie przed wyłożeniem modułów. 17. W przypadku obniżeń itp. należy zamocować profil wsporczy do którego moduł zostanie zamontowany. 18.Po zakończonym montażu należy sprawdzić dach, aby zapewnić całkowity kontakt pomiędzy modułami. 19. Dachy o nachyleniu > 15 stopni wymagają zamontowania szyn wsporczych aby zabezpieczyć moduły przed zsunięciem. Zob. schemat montażu na dachach skośnych. 20. Nie wolno dokonywać montażu podczas mrozu. 21. Układając dach przy świetlikach lub przylegających ścianach zaleca się wyłożenie pasa okrągłych kamieni morskich szerokości cm.

4 Wytyczne dot. wiatru do zastosowania w Nature Impact Roof 60/25 W przypadku budynków o powyżej podanych wysokości należy skontaktować się z Nature Impact w celu uzyskania dodatkowych informacji. Na podstawie danych dot. obciążeń wiatrem odpowiadającym prędkości 24m/s. w Danii na zachodnim wybrzeżu Jutlandii Dach płaski ze zwieńczeniem Dach płaski bez zwieńczenia Dach siodłowy, dodatni kąt nachylenia Dach siodłowy, ujemny kąt nachylenia

5 Wytyczne dot. wiatru do zastosowania w Nature Impact Roof 60/25 W przypadku budynków o powyżej podanych wysokości należy skontaktować się z Nature Impact w celu uzyskania dodatkowych informacji. Na podstawie danych dot. obciążeń wiatrem odpowiadającym prędkości 27m/s w strefie 25 km od zachodniego wybrzeża Jutlandii. Dach płaski ze zwieńczeniem Dach płaski bez zwieńczenia Dach siodłowy, dodatni kąt nachylenia Dach siodłowy, ujemny kąt nachylenia

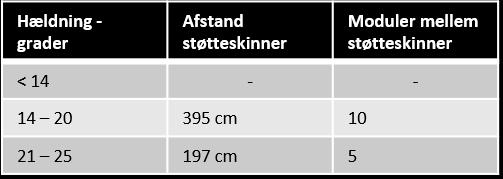

6 Dachy skośne > 14 stopni. Schemat służy do celów orientacyjnych, ponieważ zastosowanie szyn wsporczych zależy od projektu. W celu uzyskania dodatkowych informacji, należy skontaktować się z Nature Impact A/S.
