1 STAŁE SYSTEMY ASEKURACYJNE

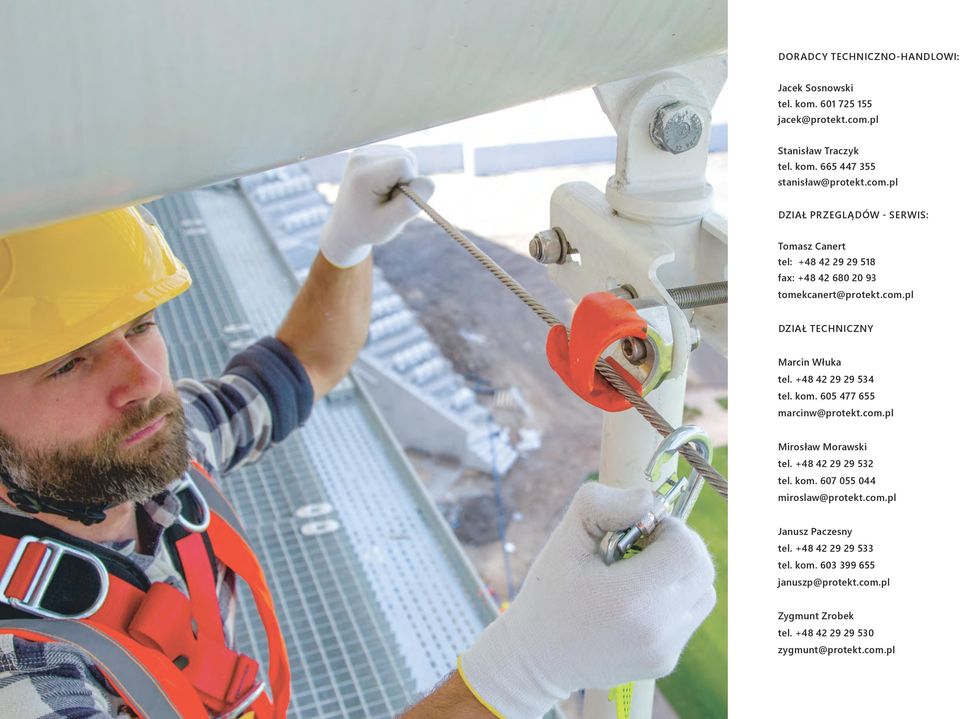

2 DORADCY TECHNICZNO-HANDLOWI: Jacek Sosnowski tel. kom Stanisław Traczyk tel. kom DZIAŁ PRZEGLĄDÓW - SERWIS: Tomasz Canert tel: fax: tomekcanert@protekt.com.pl DZIAŁ TECHNICZNY Marcin Włuka tel tel. kom marcinw@protekt.com.pl Mirosław Morawski tel tel. kom miroslaw@protekt.com.pl Janusz Paczesny tel tel. kom januszp@protekt.com.pl Zygmunt Zrobek tel zygmunt@protekt.com.pl

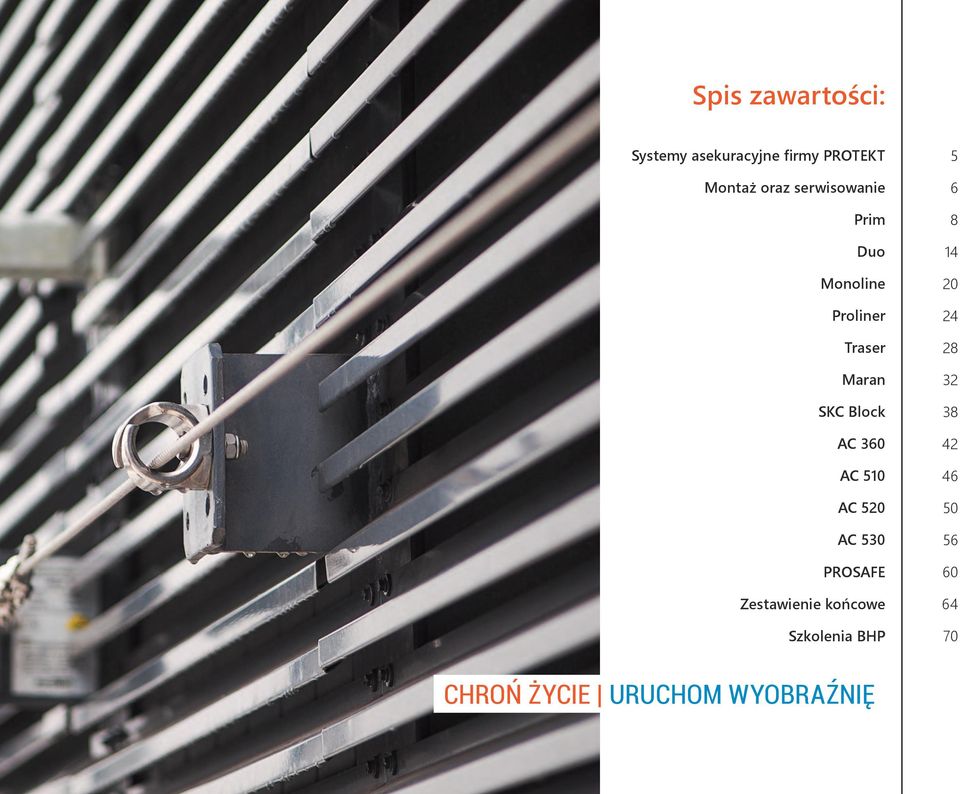

3 Spis zawartości: Systemy asekuracyjne firmy PROTEKT Montaż oraz serwisowanie Prim Duo Monoline Proliner Traser Maran SKC Block AC 360 AC 510 AC 520 AC 530 PROSAFE Zestawienie końcowe Szkolenia BHP CHROŃ ŻYCIE URUCHOM WYOBRAŹNIĘ 3

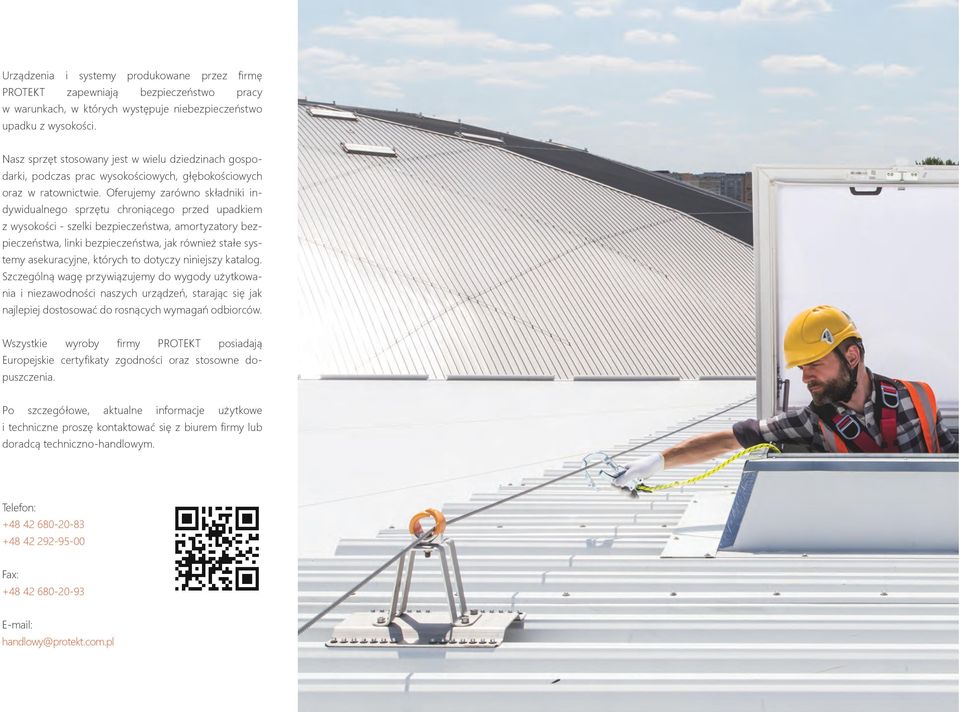

4 Urządzenia i systemy produkowane przez firmę PROTEKT zapewniają bezpieczeństwo pracy w warunkach, w których występuje niebezpieczeństwo upadku z wysokości. Nasz sprzęt stosowany jest w wielu dziedzinach gospodarki, podczas prac wysokościowych, głębokościowych oraz w ratownictwie. Oferujemy zarówno składniki indywidualnego sprzętu chroniącego przed upadkiem z wysokości - szelki bezpieczeństwa, amortyzatory bezpieczeństwa, linki bezpieczeństwa, jak również stałe systemy asekuracyjne, których to dotyczy niniejszy katalog. Szczególną wagę przywiązujemy do wygody użytkowania i niezawodności naszych urządzeń, starając się jak najlepiej dostosować do rosnących wymagań odbiorców. Wszystkie wyroby firmy PROTEKT posiadają Europejskie certyfikaty zgodności oraz stosowne dopuszczenia. Po szczegółowe, aktualne informacje użytkowe i techniczne proszę kontaktować się z biurem firmy lub doradcą techniczno-handlowym. Telefon: Fax: handlowy@protekt.com.pl

5 Klasyfikacja systemów asekuracyjnych Przemieszczanie w poziomie Systemy linowe (str. 8-27) Systemy szynowe (str ) Balustrady (str ) System Prim System Duo System Monoline System Proliner System Traser System Maran System Prosafe Przemieszczanie w pionie Systemy linowe (str ) SKC-BLOCK AC 360 Systemy szynowe (str ) Bezpieczne drabiny (str ) AC 520 AC 530 AC 510 5

6 6

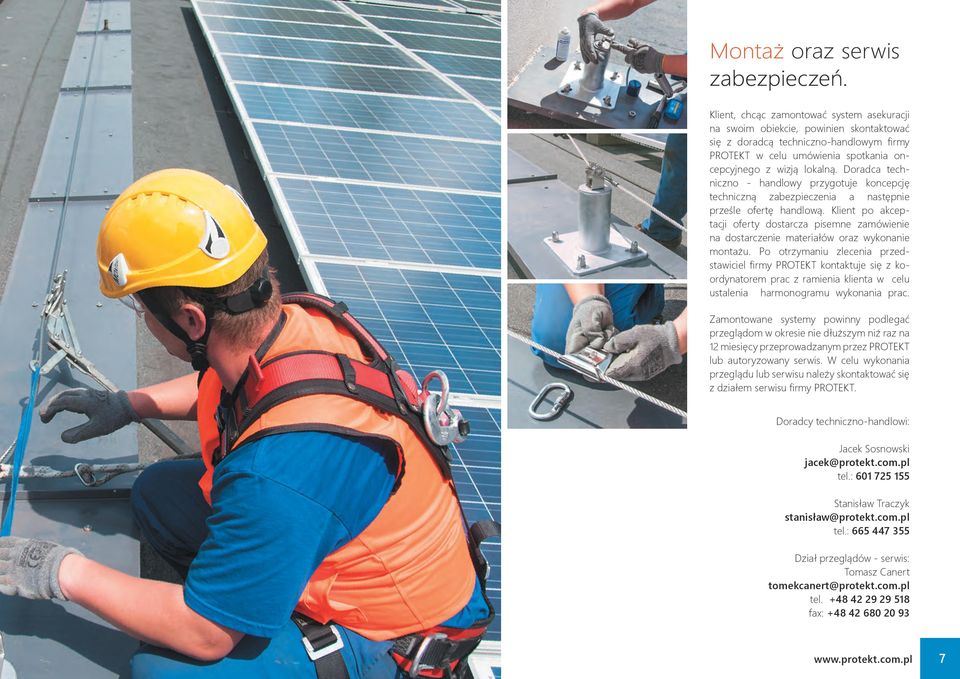

7 Montaż oraz serwis zabezpieczeń. Klient, chcąc zamontować system asekuracji na swoim obiekcie, powinien skontaktować się z doradcą techniczno-handlowym firmy PROTEKT w celu umówienia spotkania oncepcyjnego z wizją lokalną. Doradca techniczno - handlowy przygotuje koncepcję techniczną zabezpieczenia a następnie prześle ofertę handlową. Klient po akceptacji oferty dostarcza pisemne zamówienie na dostarczenie materiałów oraz wykonanie montażu. Po otrzymaniu zlecenia przedstawiciel firmy PROTEKT kontaktuje się z koordynatorem prac z ramienia klienta w celu ustalenia harmonogramu wykonania prac. Zamontowane systemy powinny podlegać przeglądom w okresie nie dłuższym niż raz na 12 miesięcy przeprowadzanym przez PROTEKT lub autoryzowany serwis. W celu wykonania przeglądu lub serwisu należy skontaktować się z działem serwisu firmy PROTEKT. Doradcy techniczno-handlowi: Jacek Sosnowski jacek@protekt.com.pl tel.: Stanisław Traczyk stanisław@protekt.com.pl tel.: Dział przeglądów - serwis: Tomasz Canert tomekcanert@protekt.com.pl tel fax:

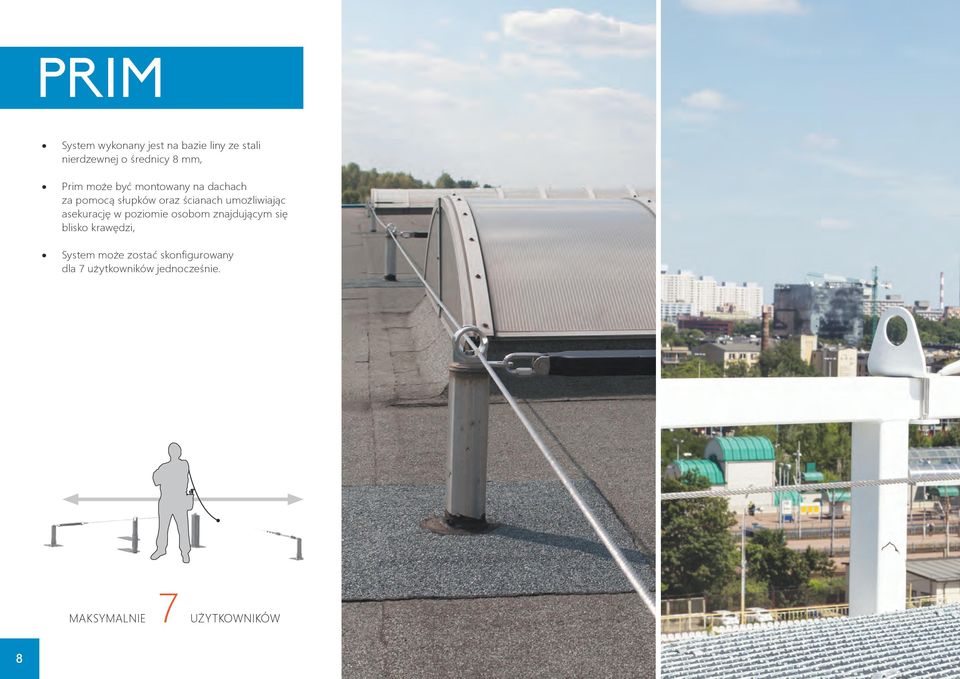

8 PRIM System wykonany jest na bazie liny ze stali nierdzewnej o średnicy 8 mm, Prim może być montowany na dachach za pomocą słupków oraz ścianach umożliwiając asekurację w poziomie osobom znajdującym się blisko krawędzi, System może zostać skonfigurowany dla 7 użytkowników jednocześnie. MAKSYMALNIE 7 UŻYTKOWNIKÓW 8

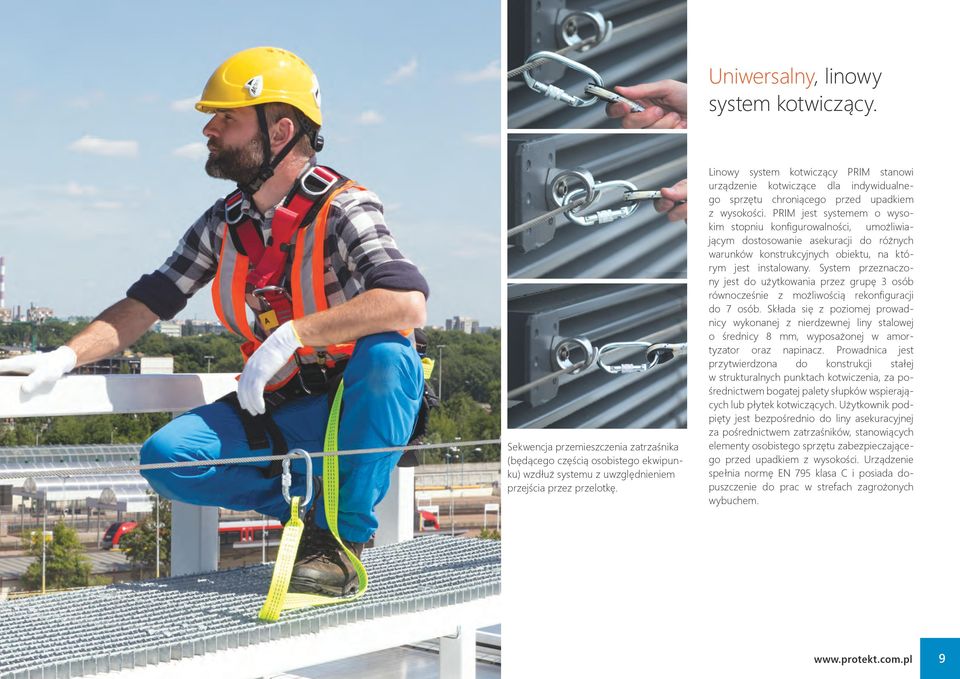

9 Uniwersalny, linowy system kotwiczący. Sekwencja przemieszczenia zatrzaśnika (będącego częścią osobistego ekwipunku) wzdłuż systemu z uwzględnieniem przejścia przez przelotkę. Linowy system kotwiczący PRIM stanowi urządzenie kotwiczące dla indywidualnego sprzętu chroniącego przed upadkiem z wysokości. PRIM jest systemem o wysokim stopniu konfigurowalności, umożliwiającym dostosowanie asekuracji do różnych warunków konstrukcyjnych obiektu, na którym jest instalowany. System przeznaczony jest do użytkowania przez grupę 3 osób równocześnie z możliwością rekonfiguracji do 7 osób. Składa się z poziomej prowadnicy wykonanej z nierdzewnej liny stalowej o średnicy 8 mm, wyposażonej w amortyzator oraz napinacz. Prowadnica jest przytwierdzona do konstrukcji stałej w strukturalnych punktach kotwiczenia, za pośrednictwem bogatej palety słupków wspierających lub płytek kotwiczących. Użytkownik podpięty jest bezpośrednio do liny asekuracyjnej za pośrednictwem zatrzaśników, stanowiących elementy osobistego sprzętu zabezpieczającego przed upadkiem z wysokości. Urządzenie spełnia normę EN 795 klasa C i posiada dopuszczenie do prac w strefach zagrożonych wybuchem. 9

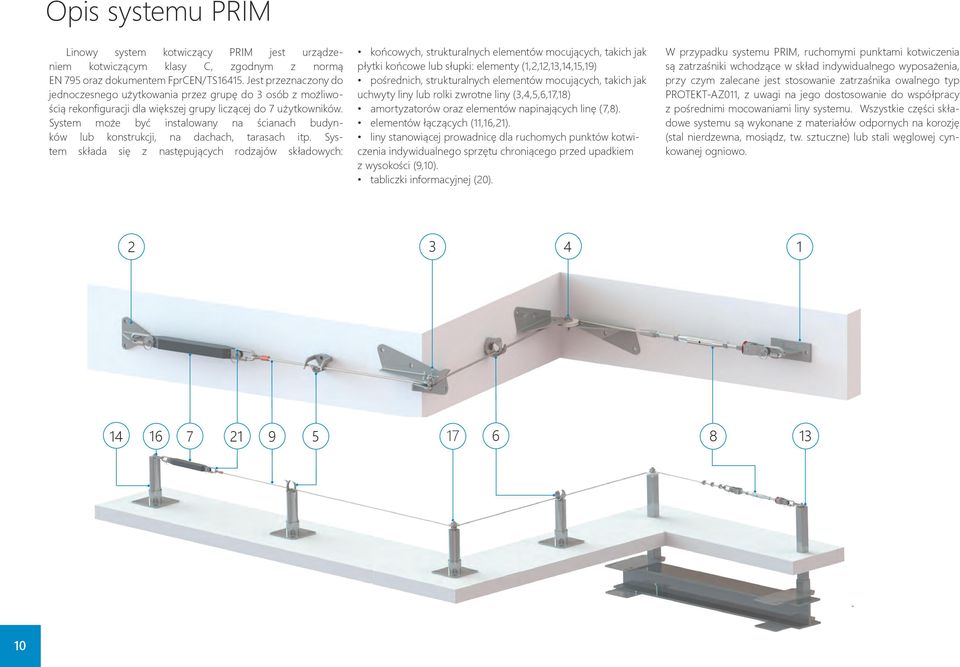

10 Opis systemu PRIM Linowy system kotwiczący PRIM jest urządzeniem kotwiczącym klasy C, zgodnym z normą EN 795 oraz dokumentem FprCEN/TS Jest przeznaczony do jednoczesnego użytkowania przez grupę do 3 osób z możliwością rekonfiguracji dla większej grupy liczącej do 7 użytkowników. System może być instalowany na ścianach budynków lub konstrukcji, na dachach, tarasach itp. System składa się z następujących rodzajów składowych: końcowych, strukturalnych elementów mocujących, takich jak płytki końcowe lub słupki: elementy (1,2,12,13,14,15,19) pośrednich, strukturalnych elementów mocujących, takich jak uchwyty liny lub rolki zwrotne liny (3,4,5,6,17,18) amortyzatorów oraz elementów napinających linę (7,8). elementów łączących (11,16,21). liny stanowiącej prowadnicę dla ruchomych punktów kotwiczenia indywidualnego sprzętu chroniącego przed upadkiem z wysokości (9,10). tabliczki informacyjnej (20). W przypadku systemu PRIM, ruchomymi punktami kotwiczenia są zatrzaśniki wchodzące w skład indywidualnego wyposażenia, przy czym zalecane jest stosowanie zatrzaśnika owalnego typ PROTEKT-AZ011, z uwagi na jego dostosowanie do współpracy z pośrednimi mocowaniami liny systemu. Wszystkie części składowe systemu są wykonane z materiałów odpornych na korozję (stal nierdzewna, mosiądz, tw. sztuczne) lub stali węglowej cynkowanej ogniowo

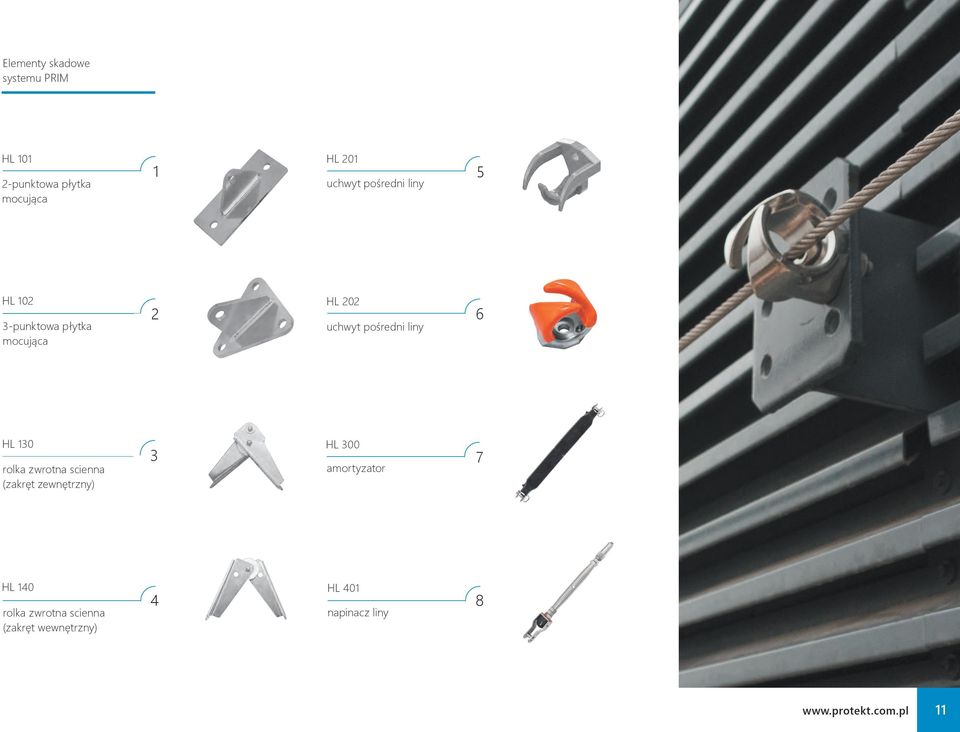

11 Elementy skadowe systemu PRIM HL punktowa płytka mocująca 1 HL 201 uchwyt pośredni liny 5 HL punktowa płytka mocująca 2 HL 202 uchwyt pośredni liny 6 HL 130 rolka zwrotna scienna (zakręt zewnętrzny) 3 HL 300 amortyzator 7 HL 140 rolka zwrotna scienna (zakręt wewnętrzny) 4 HL 401 napinacz liny

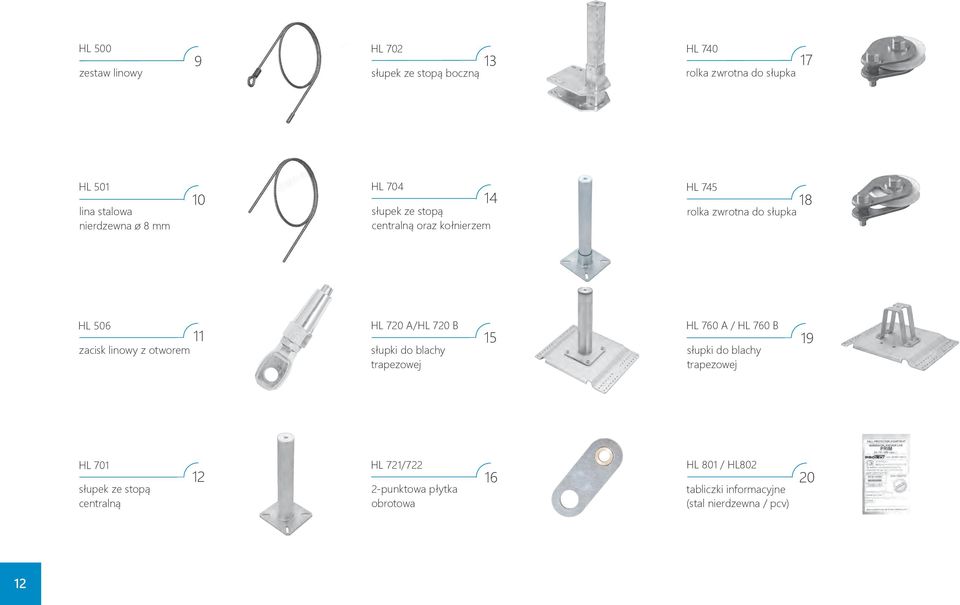

12 HL 500 zestaw linowy HL 702 HL słupek ze stopą boczną rolka zwrotna do słupka HL 501 lina stalowa nierdzewna ø 8 mm 10 HL słupek ze stopą centralną oraz kołnierzem HL 745 rolka zwrotna do słupka 18 HL 506 zacisk linowy z otworem 11 HL 720 A/HL 720 B słupki do blachy trapezowej 15 HL 760 A / HL 760 B słupki do blachy trapezowej 19 HL 701 słupek ze stopą centralną HL 721/722 2-punktowa płytka obrotowa HL 801 / HL tabliczki informacyjne (stal nierdzewna / pcv) 12

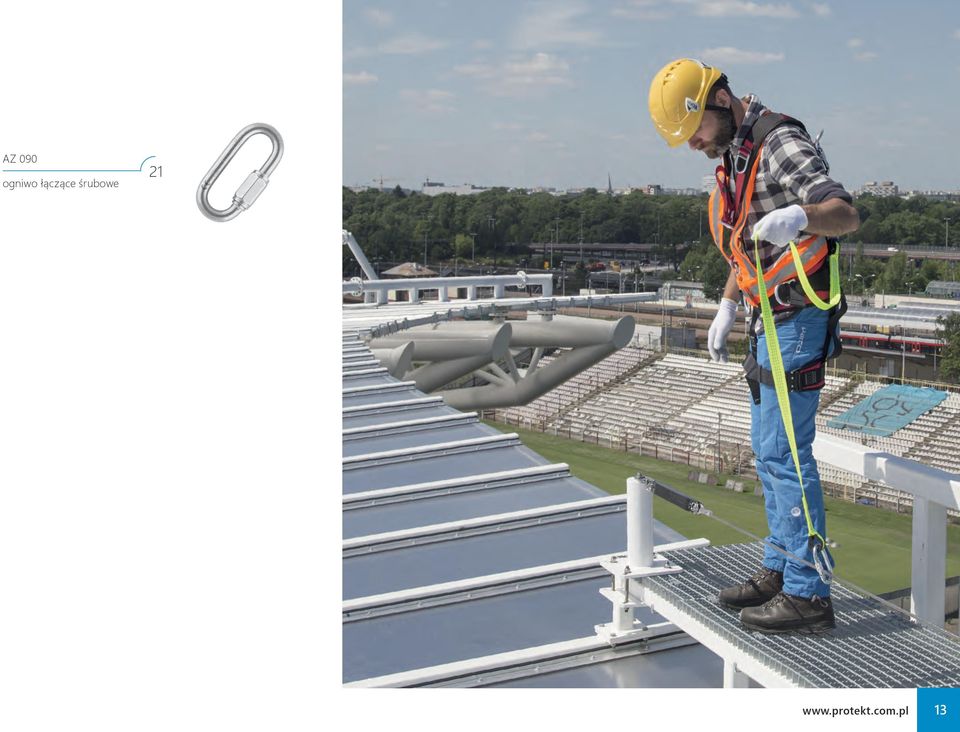

13 AZ 090 ogniwo łączące śrubowe

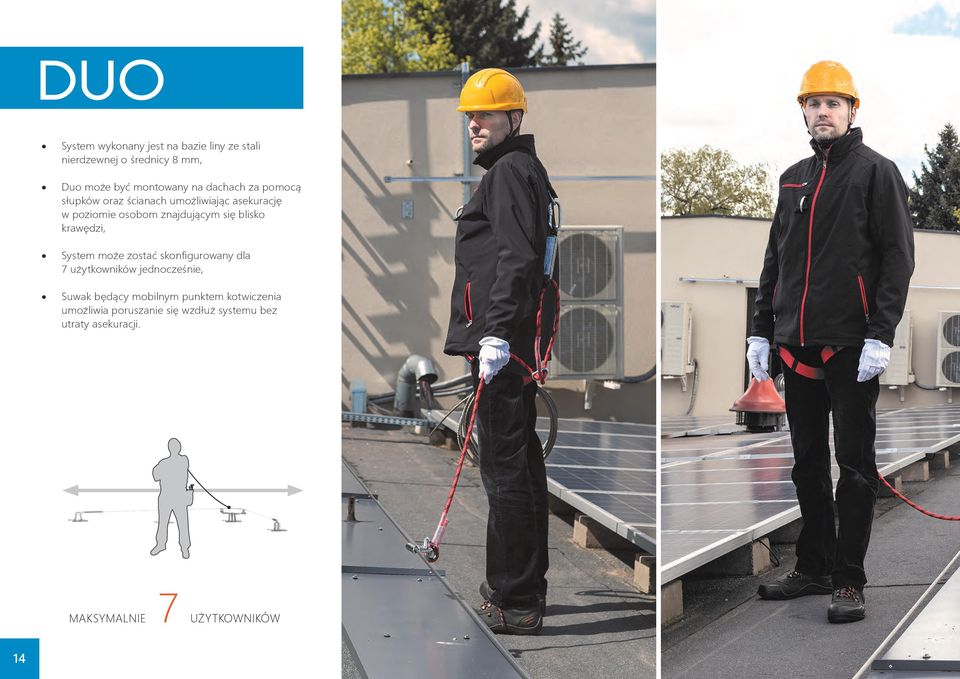

14 DUO System wykonany jest na bazie liny ze stali nierdzewnej o średnicy 8 mm, Duo może być montowany na dachach za pomocą słupków oraz ścianach umożliwiając asekurację w poziomie osobom znajdującym się blisko krawędzi, System może zostać skonfigurowany dla 7 użytkowników jednocześnie, Suwak będący mobilnym punktem kotwiczenia umożliwia poruszanie się wzdłuż systemu bez utraty asekuracji. MAKSYMALNIE 7 UŻYTKOWNIKÓW 14

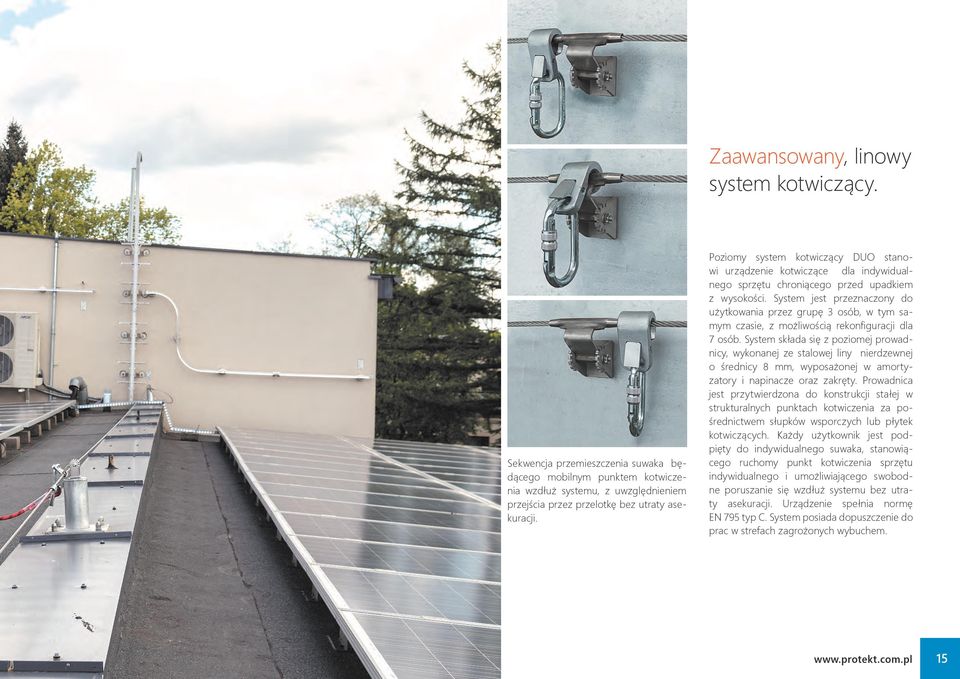

15 Zaawansowany, linowy system kotwiczący. Sekwencja przemieszczenia suwaka będącego mobilnym punktem kotwiczenia wzdłuż systemu, z uwzględnieniem przejścia przez przelotkę bez utraty asekuracji. Poziomy system kotwiczący DUO stanowi urządzenie kotwiczące dla indywidualnego sprzętu chroniącego przed upadkiem z wysokości. System jest przeznaczony do użytkowania przez grupę 3 osób, w tym samym czasie, z możliwością rekonfiguracji dla 7 osób. System składa się z poziomej prowadnicy, wykonanej ze stalowej liny nierdzewnej o średnicy 8 mm, wyposażonej w amortyzatory i napinacze oraz zakręty. Prowadnica jest przytwierdzona do konstrukcji stałej w strukturalnych punktach kotwiczenia za pośrednictwem słupków wsporczych lub płytek kotwiczących. Każdy użytkownik jest podpięty do indywidualnego suwaka, stanowiącego ruchomy punkt kotwiczenia sprzętu indywidualnego i umożliwiającego swobodne poruszanie się wzdłuż systemu bez utraty asekuracji. Urządzenie spełnia normę EN 795 typ C. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem. 15

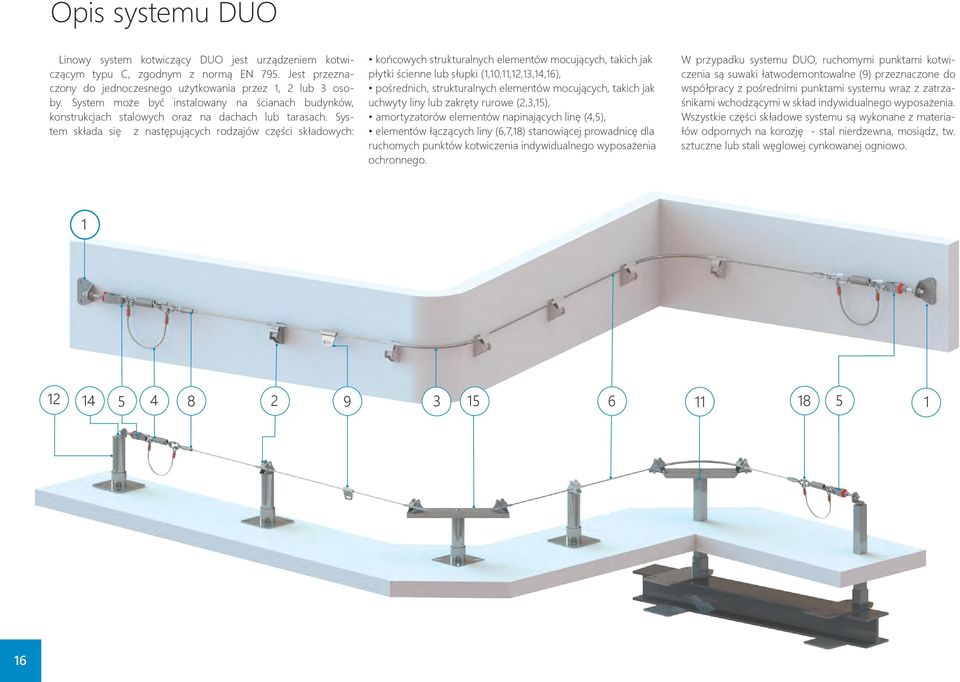

16 Opis systemu DUO Linowy system kotwiczący DUO jest urządzeniem kotwiczącym typu C, zgodnym z normą EN 795. Jest przeznaczony do jednoczesnego użytkowania przez 1, 2 lub 3 osoby. System może być instalowany na ścianach budynków, konstrukcjach stalowych oraz na dachach lub tarasach. System składa się z następujących rodzajów części składowych: końcowych strukturalnych elementów mocujących, takich jak płytki ścienne lub słupki (1,10,11,12,13,14,16), pośrednich, strukturalnych elementów mocujących, takich jak uchwyty liny lub zakręty rurowe (2,3,15), amortyzatorów elementów napinających linę (4,5), elementów łączących liny (6,7,18) stanowiącej prowadnicę dla ruchomych punktów kotwiczenia indywidualnego wyposażenia ochronnego. W przypadku systemu DUO, ruchomymi punktami kotwiczenia są suwaki łatwodemontowalne (9) przeznaczone do współpracy z pośrednimi punktami systemu wraz z zatrzaśnikami wchodzącymi w skład indywidualnego wyposażenia. Wszystkie części składowe systemu są wykonane z materiałów odpornych na korozję - stal nierdzewna, mosiądz, tw. sztuczne lub stali węglowej cynkowanej ogniowo

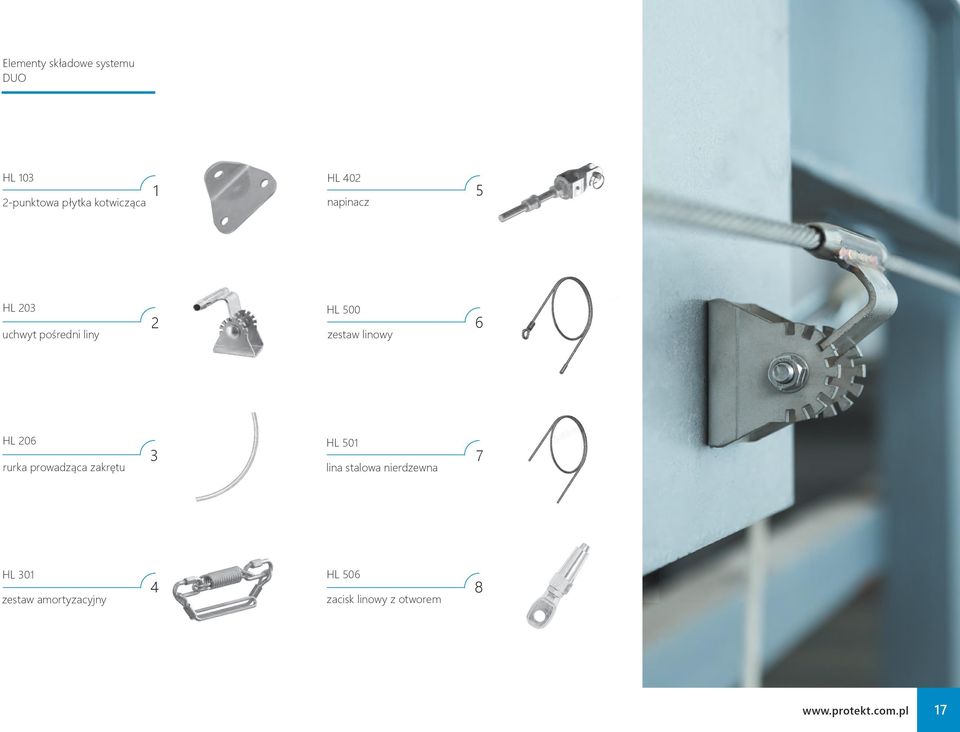

17 Elementy składowe systemu DUO HL punktowa płytka kotwicząca 1 HL 402 napinacz 5 HL 203 uchwyt pośredni liny 2 HL 500 zestaw linowy 6 HL 206 rurka prowadząca zakrętu 3 HL 501 lina stalowa nierdzewna 7 HL 301 zestaw amortyzacyjny 4 HL 506 zacisk linowy z otworem

18 HL 603 suwak (mobilny punkt kotwiczenia) HL 720 A/HL 720 B HL 804 / HL słupki do blachy trapezowej tabliczki informacyjne (stal nierdzewna / pcv) HL 701 słupek ze stopą centralną 10 HL 724 AZ 090 płytka kątowa słupka ogniwo łączące śrubowe HL 702 słupek ze stopą boczną 11 HL 752 zakręt do słupka 15 HL 704 słupek ze stopą centralną oraz kołnierzem 12 HL 760 A/HL 760 B 16 słupki do blachy trapezowej 18

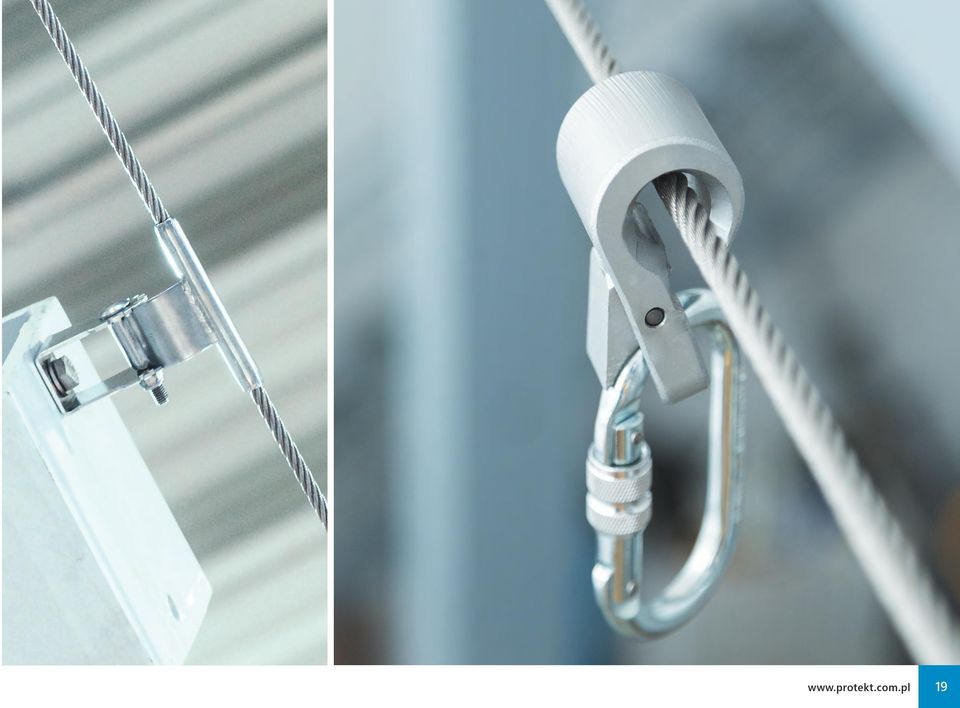

19 19

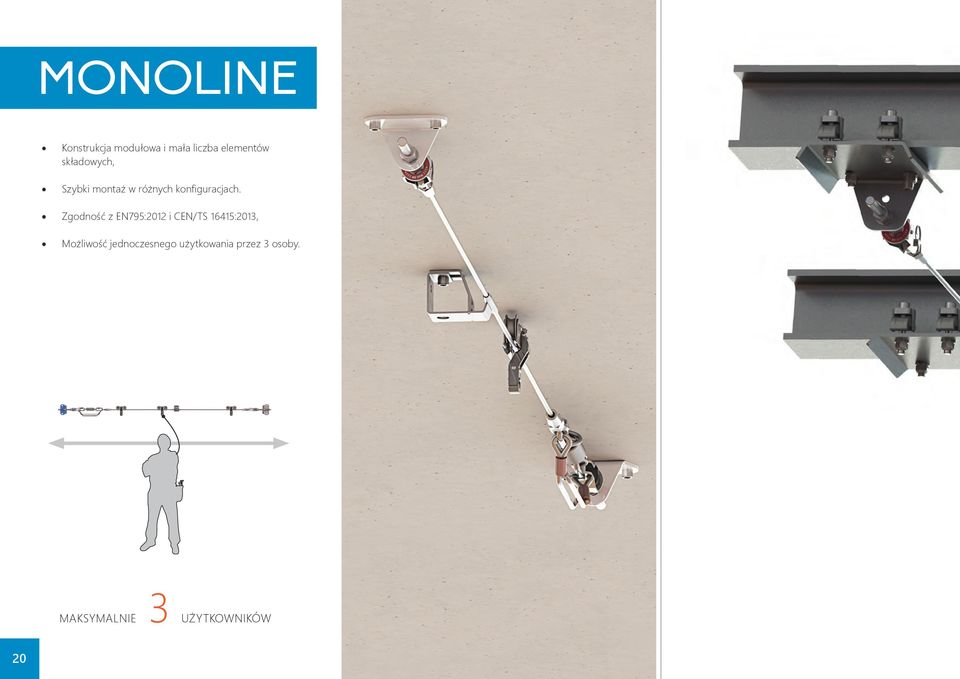

20 MONOLINE Konstrukcja modułowa i mała liczba elementów składowych, Szybki montaż w różnych konfiguracjach. Zgodność z EN795:2012 i CEN/TS 16415:2013, Możliwość jednoczesnego użytkowania przez 3 osoby. MAKSYMALNIE 3 UŻYTKOWNIKÓW 20

21 1. Poziomy system asekuracyjny z pojedynczą prowadnicą linową. 2. Koncepcja systemu Monoline oparta jest na połączeniu wózka jezdnego, stanowiącego ruchomy punkt kotwiczenia dla indywidualnego wyposażenia ochronnego, z poziomą prowadnicą wykonaną z pojedynczej liny stalowej. Takie rozwiązanie systemu daje użytkownikowi podwyższony komfort przemieszczania się ze względu na łatwe przesuwanie wózka wzdłuż prowadnicy, porównywalne z systemami szynowymi. Pozwala przy tym zachować niskie koszty inwestycji, charakterystyczne dla systemów linowych. 3. System Monoline spełnia wymagania normy EN795:2012 oraz dokumentu CEN/ TS16415:2013. Stanowi urządzenie kotwiczące klasy C dla indywidualnego wyposażenia chroniącego przed upadkiem z wysokości. Przeznaczony jest do jednoczesnego użytkowania przez maksymalnie trzech użytkowników. System Monoline składa się z: wózka jezdnego, wykonanego ze stali ocynkowanej, aluminium i stali nierdzewnej; poziomej prowadnicy wykonanej z nierdzewnej liny stalowej o średnicy 8 mm, zawierającej zespoły amortyzujące i napinające linę, wykonane ze stali nierdzewnej, zamocowań końcowych i pośrednich prowadnicy, wykonanych ze stali nierdzewnej. 21

22 Sposoby instalacji systemu MONOLINE Instalacja na ścianie Instalacja wzdłuż belki dwuteowej za pomocą płyt mocujących (nie wymaga wiercenia otworów w belce) Instalacja na suficie Instalacja poprzecznie do belek dwuteowych za pomocą płyt mocujących (nie wymaga wiercenia otworów w belkach) 22

23 Elementy składowe systemu MONOLINE HL punktowa płytka kotwicząca 1 HL 301 amortyzator 5 HL 506 zacisk linowy z otworem 9 HL 106 mocowanie A 2 HL 402 napinacz liny 6 HL 610 wózek 10 HL 107 mocowanie B 3 HL 500 lina z uchem 7 HL 724 płytka mocująca 11 HL 210 punkt pośredniczący 4 HL 501 lina stalowa nierdzewna 8 HL 807 / 807 tabliczki informacyjne (stal nierdzewna / pcv)

24 PROLINER System jest przeznaczony do użytku przez maksymalnie 3 osoby w tym samym czasie, Prowadnicą dla wózka jest lina stalowa o ø 8 mm, Wózek jest mobilnym punktem kotwiczenia dla użytkownika podczas poruszania się wzdłuż systemu. MAKSYMALNIE 3 UŻYTKOWNIKÓW 24

25 Wygodny, linowy system asekuracji Poziomy linowy system kotwiczący PROLINER jest urządzeniem kotwiczącym klasy C według normy EN 795. System jest przeznaczony dla maksymalnie 3 użytkowników pracujących w tym samym czasie. Wszystkie elementy składowe systemu PROLINER są wykonane ze stali nierdzewnej. Wózek stanowi ruchomy punkt kotwiczenia systemu dla indywidualnego sprzętu ochronnego. Umożliwia poruszanie się wzdłuż systemu przy jednoczesnej asekuracji w pionie. Prowadnica stanowiąca tor jezdny dla wózka kotwiczącego wykonana jest z podwójnej nierdzewnej liny stalowej o średnicy 8 mm. Zestaw amortyzujący odpowiada za zmniejszenie sił działających na konstrukcje wsporcze, a rolka zwrotna za prawidłowe napięcie liny roboczej. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem. 1. Rolka zwrotna 2. Wózek będący mobilnym punktem kotwiczenia 25

26 Opis systemu PROLINER Linowy system kotwiczący PROLINER jest urządzeniem kotwiczącym typu C według normy EN 795. System jest przeznaczony dla maksymalnie 3 użytkowników w tym samym czasie. Jest wyposażony w urządzenia napinające i amortyzujące. Systemy dłuższe niż 12 m posiadają podpory pośrednie, umożliwiające przejazd wózka. Wózek systemu stanowi ruchomy punkt kotwiczenia dla indywidualnego sprzętu ochronnego. Na tabliczce znamionowej są zawarte podstawowe informacje dotyczące użytkowania systemu oraz indywidualny numer seryjny, data instalacji (miesiąc i rok) i data następnego przeglądu technicznego

27 Elementy skadowe systemu PROLINER HL uchwyt pośredni liny z przelotką HL 506 zacisk linowy z otworem 5 HL 301 zestaw amortyzujący 2 HL 620 wózek 6 HL 420 rolka zwrotna 3 HL 806 / HL805 tabliczki informacyjne (stal nierdzewna / pcv) 7 HL 500 zestaw linowy 4 AZ ogniwo łaczące śrubowe 27

28 TRASER Szynowy system poziomy wykonany jest ze stali ocynkowanej, umożliwia swobodne poruszanie się w poziomie, Umożliwia jednoczesną asekurację do 3 osób jednocześnie, Idealny na rampy, podesty lub platformy, System może być używany do pracy w podwieszeniu. MAKSYMALNIE 3 UŻYTKOWNIKÓW 28

29 Szynowy system asekuracji. Szynowy system kotwiczący TRASER jest urządzeniem kotwiczącym typu D, zgodnym z normą EN 795. Służy do przyłączania indywidualnego sprzętu chroniącego przed upadkiem z wysokości. Zapewnia jednocześnie możliwość przemieszczania się w poziomie i asekurację do 3 osób jednocześnie. System składa się z poziomej szyny w formie kratownicy, wózka stanowiącego ruchomy punkt kotwiczenia sprzętu indywidualnego, blokad końcowych toru, łączników prowadnicy szynowej oraz elementów mocujących prowadnice do konstrukcji stałej. Prowadnica szynowa jest wykonana ze stali cynkowanej ogniowo. Wózek, łączniki, blokady toru jezdnego oraz elementy mocujące prowadnicę szynową do konstrukcji stałej są wykonane ze stali cynkowanej ogniowo i galwanicznie, stali nierdzewnej lub tworzyw sztucznych. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem. 29

30 Opis systemu TRASER System TRASER asekuruje 3 osoby przyłączone jednocześnie, wyposażone w indywidualny sprzęt chroniący przed upadkiem z wysokości. System jest zbudowany z prostoliniowych (HR201) lub łukowych (HR202) segmentów o konstrukcji kratowej, tworzącej tor jezdny wózka (HR101). Wózek stanowi ruchomy punkt kotwiczenia dla indywidualnego wyposażenia chroniącego przed upadkiem z wysokości. Poszczególne segmenty prowadnicy szynowej są połączone za pomocą łączników (HR301/HR302), stabilizujących wzajemnie sąsiadujące segmenty. Końce prowadnicy szynowej są zamknięte za pomocą blokad toru jezdnego (HR501), uniemożliwiających niekontrolowane wysunięcie się wózka poza tor jezdny. W skład systemu wchodzą również wieszaki (HR401), mocujące prowadnicę do konstrukcji stałej oraz tabliczka informacyjna (HR801 lub HR802). System TRASER jest wykonany głównie ze stali ocynkowanej ogniowo. Elementy śrubowe są wykonane ze stali ocynkowanej galwanicznie, przeguby wieszaków i prowadniki wózka z tworzywa sztucznego. Tabliczki informacyjne są wykonane ze stali nierdzewnej lub tworzywa sztucznego. System asekuracji poziomej Traser spełnia wymagania dokumentu FprCEN / TS

31 Elementy skadowe systemu TRASER HR 101 wózek 1 HR 302 łącznik szyny typu X 5 HR 201-Le segment szyny (Le - długość [cm]) 2 HR 401 wózek 6 HR 202 HR 501 segment zakrętu 90º 3 blokada 7 HR 301 łącznik szyny 4 HR 802 / HL801 tabliczki informacyjne (stal nierdzewna / pcv)

32 MARAN Szynowy, poziomy system zabezpieczeń, z możliwością zablokowania suwaka, będącego punktem zaczepowym, System może być użytkowany przez 2 osoby jednocześnie. Spełnia wymagania normy EN 795 typ D, System może być używany do pracy w podwieszeniu. MAKSYMALNIE 2 UŻYTKOWNIKÓW 32

33 1. Szynowy system kotwiczący. 1. Mocowanie szyny. 2. Blokada kończąca szynę. 3. Wózek - ruchomy punkt kotwiczenia razem z blokadą System służy do przyłączania indywidualnego sprzętu chroniącego przed upadkiem z wysokości do konstrukcji stałej, zapewniając jednocześnie możliwość przemieszczania się przy zachowaniu pełnej ochrony. System może być użytkowany jednocześnie przez 2 osoby, przy czym każda z nich powinna być przyłączona do oddzielnego wózka. Szynowy system kotwiczący składa się z szyny stanowiącej tor jezdny dla wózka (będącego ruchomym punktem kotwiczenia dla indywidualnego sprzętu ochronnego), blokad końcowych toru jezdnego, łączników prowadnicy szynowej, zakrętów, oraz elementów mocujących prowadnicę do konstrukcji stałej. Prowadnica szynowa jest wykonana ze stopu aluminium. Wózek, łączniki szyny, blokady toru jezdnego, elementy mocujące prowadnicę szynową do konstrukcji stałej są wykonane ze stopu aluminium, elementy złączne (śruby) ze stali nierdzewnej. 33

34 Opis systemu MARAN System MARAN składa się ze sztywnej prowadnicy przymocowanej trwale do konstrukcji stałej. Prowadnica jest wyposażona w zderzaki końcowe, mocowania łączące ją z konstrukcją wsporczą oraz w łączniki segmentów szyny. Na prowadnicy są umieszczone jeden lub dwa wózki, które stanowią ruchome punkty kotwiczenia dla indywidualnego wyposażenia ochronnego przed upadkiem z wysokości. Wszystkie elementy systemu są wykonane ze stopu aluminium lub stali nierdzewnej oraz tworzyw sztucznych Zakręt pionowy MR 203 służy do omijania przeszkód na trasie systemu bez przerwania jego ciągłości. Nie może być używany do asekuracji w pionie. 34

35 Elementy składowe systemu MARAN MR 101 wózek 1 MR 201 szyna 2 MR 202 zakręt poziomy 3 MR 203 zakręt pionowy

36 MR 301 łącznik 5 MR 403 płytka mocująca 9 MR 302 płytka wzmacniająca 6 MR 404 mocowanie do rury 10 MR 401 płytka mocująca 7 MR 501 zderzak 11 MR 402 płytka mocująca 8 MR 601 kołek 12 36

37 MR 710 zestaw śrubowy 13 MR 720 zestaw śrubowy 14 MR 730 zestaw śrubowy 15 MR 802 / HL801 tabliczki informacyjne (stal nierdzewna / pcv)

38 SKC-BLOCK System został przewidziany do montowania na pionowych drabinach elewacyjnych, kominach, lub masztach itp., System zapewnia asekurację jednej osobie wchodzącej na drabinę, Jest urządzeniem kotwiczącym zgodnym z normą EN MAKSYMALNIE 1 UŻYTKOWNIK 38

39 1. Pionowy system kotwiczący dla drabin, do asekuracji jednego użytkownika. 2. Urządzenie samozaciskowe ze sztywną prowadnicą - System SKC-Block służy do ochrony przed upadkiem z wysokości osoby poruszającej się po pionowych drabinach. System przeznaczony jest do instalacji na wszelkiego rodzaju stałych wejściach (drabinach) na konstrukcje takie jak kominy, wieże, maszty czy budynki. Kluczowym elementem systemu jest mechanizm zaciskowo-przesuwny, zakładany na linę stalową o średnicy 8 mm przyłączony do przedniej klamry zaczepowej szelek bezpieczeństwa. Zasadnicze elementy systemu takie jak lina, mechanizm zaciskowo-przesuwny, łącznik liny, stalowe zaciski śrubowe oraz napinacz wykonane zostały ze stali nierdzewnej. 1. Górne zakończenie systemu - płyta kotwicząca oraz zakończenie liny 2. Mechanizm zaciskowo-przesuwny AC 350 wraz z zatrzaśnikiem AZ

40 Opis systemu SKC-BLOCK Stały system asekuracji pionowej SKC-BLOCK jest urządzeniem samozaciskowym ze sztywną prowadnicą i stanowi podzespół łącząco-amortyzujący w myśl postanowień normy EN363. System SKC-BLOCK jest zgodny z postanowieniami Dyrektywy Unii Europejskiej 89/686/EEC. Ogólna konfiguracja systemu została przedstawiona na grafice po prawej stronie. System składa się z pionowej prowadnicy linowej wykonanej ze stalowej nierdzewnej liny o średnicy 8 mm (nr kat. AC 850). Dolny koniec prowadnicy linowej jest wyposażony w napinacz wykonany ze stali nierdzewnej (nr kat. AC 910). Górne zakończenie prowadnicy linowej jest przymocowane do konstrukcji stałej za pomocą ogniwa śrubowego AZ090 ze stali nierdzewnej. Pionowa prowadnica linowa o długości większej niż 10 m jest wyposażona w prowadnik liny (nr kat. AC 921), który chroni prowadnicę linową przed drganiami spowodowanymi np. wiatrem. Suwak (nr kat. AC 350) stanowi indywidualne wyposażenie użytkownika, instalowane na prowadnicy w przypadku potrzeby użycia systemu ochronnego. Suwak przesuwa się po linie w górę i w dół podczas normalnego przemieszczania się użytkownika, a w przypadku jego spadania blokuje się na linie powstrzymując spadanie Mobilny punkt kotwiczenia 8 AC 350 mechanizm zaciskowo-przesuwny

41 Elementy składowe systemu SKC-BLOCK AT 160/AT160-i AT 162/AT 162-i płytka mocująca boczna (stal ocynkowana / stal nierdzewna) 1 płytka mocująca 2-punktowa do szczebli (stal ocynkowana / stal nierdzewna) 5 AC 850 prowadnica linowa (stal nierdzewna) 4 9 AT 161/AT 161-i płytka mocująca 4-punktowa do szczebli (stal ocynkowana / stal nierdzewna) 2 AZ 090 ogniwo śrubowe (stal nierdzewna) 6 AC 804 / AC 803 tabliczki informacyjne (stal nierdzewna / pcv) 10 AT 163/AT 163-i płytka mocująca 6-punktowa do szczebli (stal ocynkowana / stal nierdzewna) 3 AC 910 napinacz liny (stal nierdzewna) 7 6 AT 165 belka mocująca 6-punktowa do szczebli (stal ocynkowana) 4 AC 921 prowadnik liny

42 AC 360 System został przewidziany do montowania na pionowych drabinach elewacyjnych, kominach lub masztach, System zapewnia asekurację 2 osobom wchodzacym na drabinę, Jest urządzeniem kotwiczącym zgodnym z normą EN MAKSYMALNIE 2 UŻYTKOWNIKÓW 42

43 1. Pionowy linowy system asekuracji dla 1 lub 2 osób. 1. Amortyzator 2. Mechanizm zaciskowo-przesuwny AC Urządzenie samozaciskowe ze sztywną prowadnicą - System AC 360 służy do asekuracji i ochrony przed upadkiem z wysokości 2 osób poruszających się jednocześnie w pionie. System przeznaczony jest do instalacji na wszelkiego rodzaju stałych wejściach (drabinach) na konstrukcje takie jak kominy, wieże, maszty czy budynki. Istotą systemu jest mechanizm zaciskowo-przesuwny, zakładany na linę stalową o średnicy 8 mm dołączony do przedniej klamry zaciskowej szelek bezpieczeństwa. Zasadnicze elementy systemu takie jak lina, mechanizm zaciskowo-przesuwny, łącznik liny, stalowe zaciski śrubowe oraz napinacz wykonane zostały ze stali nierdzewnej. Urządzenie zgodne z normą EN

44 Opis systemu AC 360 Stały system asekuracji pionowej AC360 jest urządzeniem samozaciskowym ze sztywną prowadnicą i stanowi zespół łącząco-amortyzujący w myśl postanowień normy EN System AC360 jest zgodny z postanowieniami Dyrektywy Unii Europejskiej 89/686/EEc. Ogólna konfiguracja systemu została przedstawiona na rysunku. System składa się z pionowej prowadnicy linowej wykonanej ze stalowej, nierdzewnej liny o średnicy 8 mm (ref. AC 850). Górny koniec prowadnicy linowej wyposażony jest w amortyzator (ref. AC 361 / AC 362). Dolny koniec prowadnicy linowej jest wyposażony w napinacz (ref. AC 910). Górne i dolne zakończenie prowadnicy linowej przymocowane jest do konstrukcji stałej za pomocą ogniwa śrubowego AZ 090. Pionowa prowadnica linowa o długości większej niż 10 m jest wyposażona w prowadnik liny (AC 921), który chroni prowadnicę linową przed drganiami spowodowanymi np. wiatrem. Suwak (AC 360) stanowi indywidualne wyposażenie użytkownika, instalowane na prowadnicy w przypadku potrzeby użycia systemu ochronnego. Suwak przesuwa się po linie w górę i w dół podczas normalnego przemieszczania się użytkownika, a w przypadku jego spadania blokuje się na linie powstrzymując spadanie Mobilny punkt kotwiczenia 12 AC 360 mechanizm zaciskowo-przesuwny

45 Strukturalne elementy mocujące systemu AC360 AZ 090 ogniwo śrubowe (stal nierdzewna) AT 163/AT 163-i AC 802/AC płytka mocująca 6-punktowa do szczebli (stal ocynkowana / stal nierdzewna) tabliczki informacyjne (stal nierdzewna / pcv) AT 160/AT160-i płytka mocująca boczna (stal ocynkowana/stal nierdzewna) 2 AT 165 belka mocująca 6-punktowa do szczebli (stal ocynkowana) 6 AC 850 prowadnica linowa (stal nierdzewna) 10 AT 161/AT 161-i płytka mocująca 4-punktowa do szczebli (stal ocynkowana/ stal nierdzewna) 3 AC 361 amortyzator dla 1 użytkownika 7 AC 910 napinacz liny (stal nierdzewna) 11 AT 162/AT 162-i płytka mocująca 2-punktowa do szczebli (stal ocynkowana/ stal nierdzewna) 4 AC 362 amortyzator dla 2 użytkowników 8 AC 921 prowadnik liny

46 AC 510 Drabina z koszem AC 510 jest zgodna z normą: DIN : drabiny pionowe do celów inspekcyjnych, konserwacyjnych i porządkowych w obiektach budowlanych, Służy do przemieszczania się w pionie przy różnego rodzaju urządzeniach, budynkach, konstrukcjach inżynieryjnych itp., Można ją zamontować w każdym miejscu, gdzie możliwe jest przytwierdzenie do konstrukcji stałej. MAKSYMALNIE 1 UŻYTKOWNIK 46

47 Aluminiowa drabina dwupobocznicowa z koszem. 1. Aluminiowa drabina elewacyjna z koszem chroniącym przed upadkiem z wysokości. Drabina wykonana jest z aluminiowych profili. Kosz wykonany jest ze stali, w zależności od potrzeb może to być stal nierdzewna lub ocynkowana ogniowo. Elemety mocowań drabiny do konstrukcji stałych wykonane są ze stali nierdzewnej Tabliczka informacyjna 2. Szczebel zabezpieczony ryflowaną powierzchnią przed poślizgiem 47

48 Drabina z koszem AC 510 Drabinę można montować do ścian budynków za pomocą kotew M12 mechanicznych lub chemicznych, do konstrukcji stalowych za pomocą śrub, obejm itp. Każdy odcinek 3 m modułu drabiny powinien być podparty (zamocowany) do konstrukcji stałej przynajmniej w dwóch miejscach. Maksymalny rozstaw podpór drabiny może wynosić 1,8 m. W zależności od długości całkowitej drabiny należy dobrać ilość podpór i miejsce ich montażu do drabiny i konstrukcji stałej. Montaż podpór do profili bocznych drabiny odbywa się za pomocą 4 śrub M8 z każdej strony. Podpory można swobodnie przesuwać po całej długości drabiny dzięki mocowaniu śrub w szynach profili drabiny. Dzięki temu można bezproblemowo dopasować miejsce podpór. Podpory wykonane są ze stali ocynkowanej lub nierdzewnej. Drabina wykonana jest z profili aluminiowych, natomiast kosz ze stali ocynkowanej lub nierdzewnej. Szczeble drabiny mają antypoślizgową powierzchnię (ryflowaną). Na szczycie drabiny znajduje się barierka wyjściowa z podestem, umożliwiająca bezpieczne zejście z drabiny na dach, podest itp. Barierka ma bezpieczny wymiar wymagany przepisami, min. 1,1 m. Drabina AC 510 ma konstrukcję modułową. Można ją składać z nieskończonej ilości odcinków, każdy po 3 m. Jeśli potrzeba innego wymiaru drabiny niż n x 3 m, można drabinę podczas montażu dopasować do dowolnego wymiaru, z zastrzeżeniem, żeby długość po ucięciu była wielokrotnością 300 mm (n x 300). Umożliwia to prawidłowy montaż i wykorzystanie każdego szczebla. Kosz drabiny spełnia wymagania normy DIN Wewnętrzna średnica kosza wynosi 700 mm, co umożliwia bezproblemowe przemieszczanie się w jego obrębie. Posiada budowę modułową. Każdy odcinek kosza ma długość 1,65 m, przy czym istnieje możliwość podzielenia go (odcięcie części pałąków pionowych daje długość 850 mm) przy zachowaniu pełnej funkcjonalności. Długość całkowita kosza należy dobrać do długości całkowitej drabiny. Od góry powinien być na równo z drabiną, natomiast na dole, zgodnie z wymaganiami normy, zaczynać się na wysokości 2-3 m od dołu drabiny, umożliwiając w ten sposób swobodny do niej dostęp. Moduły kosza łączone są za pomocą połączeń śrubowych. Śrubami przykręca się go również do konstrukcji samej drabiny. Barierka ochronna na szczycie drabiny ma za zadanie zabezpieczenie użytkownika podczas wejścia i zejścia z drabiny na dach, podest itp. Barierka jest zmontowana na stałe z drabiną i koszem. Posiada podest antypoślizgowy (kratkę). Cała barierka wykonana jest ze stali ocynkowanej. Montaż barierki z drabiną i koszem odbywa się za pomocą połączeń śrubowych. Do drabiny AC 510 można zamontować pionowy stały system asekuracji zgodny z normą EN 353-1, np. system SKC-BLOCK firmy PROTEKT. System montuje się w obrębie kosza, co zapewnia dodatkową ochronę (podwójną: kosz i system asekuracji)

49 Elementy składowe drabiny AC 510 AC segment drabiny 1 AC podest wyjściowy 5 AC podpora 2 AC blokada dostępu 6 AC segment kosza 3 AC 810/AC 809 tabliczki informacyjne (stal nierdzewna / pcv) 7 AC zakończenie kosza

50 AC 520 System AC 520 spełnia wymagania normy EN 353-1:2002 VG11 Rfu , System może służyć jako drabina montowana do konstrukcji stałej, System może może służyć jako szyna montowana do szczebli istniejącej drabiny, Wózek z amortyzatorem i zatrzaśnikiem wyposażony jest w mechanizm blokujący i stanowi punkt kotwiczący dla użytkownika, Możliwość odchylenia od pionu do 30º. MAKSYMALNIE 1 UŻYTKOWNIK 50

51 Drabina elewacyjna ze zintegrowanym systemem asekuracji pionowej. System AC 520 to drabina masztowa ze zintegrowanym szynowym systemem zabezpieczającym przed upadkiem z wysokości. System przeznaczony jest do instalacji na konstrukcjach stałych takich jak kominy, wieże, maszty czy budynki. Istotą systemu jest mechanizm zaciskowo-przesuwny (wózek asekuracyjny), zakładany na sztywną prowadnicę. Użytkownik porusza się w pionie będąc przyłączony do poruszającego się po szynie wózka. Wózek zabezpiecza przed niekontrolowanym upadkiem oraz zawiera zintegrowany amortyzator ograniczający siłę dynamiczną przy upadku do maksymalnie 6kN. Odpowiednia konstrukcja szyny uniemożliwia nieprawidłowe założenie wózka asekuracyjnego na prowadnicę. System składa się z odcinków o różnych długościach (maksymalnie 3 metry), za pomocą których można elastycznie dopasować długość systemu do konstrukcji. Wózek porusza się swobodnie wzdłuż kolejnych odcinków drabin bez potrzeby zdejmowania go i utraty asekuracji. Urządzenie zgodne jest z normą EN 353-1:2002 VG11 Rfu

52 Opis systemu AC System AC520 jest urządzeniem samozaciskowym ze sztywną prowadnicą, stanowiącym zespół łącząco-amortyzujący zgodny z normą EN 353. System AC520 jest zgodny z postanowieniami Dyrektywy Unii Europejskiej 89/686/EEc. System może być stosowany jako drabina bądź jako szyna zamontowana do istniejącej drabiny stałej. System składa się z kolejno połączonych ze sobą segmentów drabiny montowanych bezpośrednio do budynku oraz połączonych segmentów szyny montowanych do istniejącej już drabiny. Drabina może być wyposażona w blokadę dostępu w postaci drzwi wykonanych ze stali nierdzewnej zabezpieczonych kłódką (nie wchodzi ona w skład zestawu). Aby uzyskać dostęp do drabiny należy podnieść skrzydła drzwi za uchwyty, otworzyć je i zablokować w pozycji roboczej. System AC520 wyposażony jest w asymetryczną aluminiową szynę. Dzięki asymetrycznej szynie wózek asekuracyjny AC501 można zamontować tylko w jednej, prawidłowej konfiguracji. Aby zainstalować wózek na szynie należy go przeciągnąć, jednym ruchem, przez zapadkę segmentu z blokadą. Wózek asekuracyjny wyposażony jest w amortyzator włókienniczy, zakończony zatrzaśnikiem AXK 10, który łączymy z przednim zaczepem szelek bezpieczeństwa służącym do powstrzymywania spadania (zgodnym z normą EN361). Na górnym i dolnym końcu systemu AC520 występują segmenty z blokadą (z mechanizmem zapadkowym). Zabezpieczają one wózek asekuracyjny AC501 przed przypadkowym wysunięciem z szyny. Aby usunąć wózek z szyny należy wykonać dwa niezależne ruchy: odbezpieczyć i przytrzymać zapadkę (pociągając za dźwignię znajdującą się z tyłu szyny w obrębie segmentu z blokadą) oraz przeciągnąć wózek przez blokadę zdejmując go z szyny. Szynowy system asekuracji pionowej AC520 może być używany jednocześnie przez maksymalnie 2 użytkowników. Podczas wchodzenia użytkownicy muszą zachować minimalną odległość 3 metrów między sobą. System może być mocowany do pionowych konstrukcji, a także do konstrukcji o maksymalnym nachyleniu od pionu do 30 stopni. Sama szyna może być też mocowana do szczebli już zainstalowanej, drabiny stałej. Wózek asekuracyjny AC 501 nie wymaga stosowania żadnych dodatkowych elementów amortyzujących. Urządzenie może być stosowane w zakresie temperatur ujemnych (do -30 C). Zastosowanie profilu o asymetrycznym przekroju zwiększa bezpieczeństwo użytkowania systemu. Rozwiązanie to uniemożliwia zamontowanie wózka w nieprawidłowy sposób

53 Składowe elementy systemu AC 520 AC H segment drabiny (długość H = 300; 270 ; 240; 210; 180; 150 cm) 1 AC segment drabiny (wyjście na dach z zakrętem) AC H segment szyny (długość H = 300; 240; 180; 120 cm) 2 AC segment szyny (wyjście na dach z zakrętem) AC segment drabiny: proste wyjście na dach 3 AC dolny segment końcowy szyny 7 AC segment szyny: proste wyjście na dach 4 AC górny segment końcowy szyny oraz drabiny 53

54 AC dolny segment końcowy drabiny 9 AC element mocujący szynę AC do słupka 12 HL 704 Słupek podpierający do elementu AC AC501 wózek kotwiczący z amortyzatorem 9 AC element mocujący szynę AC do szczebli [ø10 - ø40] 13 AC 808/AC 807 tabliczki informacyjne (stal nierdzewna / pcv) 17 AC łącznik segmentów pośrednich 10 AC element mocujący szynę (AC H; AC ) do szczebli [ø10 - ø40] 14 AC / AC elementy mocujące segmenty drabiny (AC H) do konstrukcji / elementy mocujące segmenty drabiny AC do konstrukcji AC drzwi ochronne 15 54

55 55

56 AC 530 System AC 530 spełnia wymagania normy EN 353-1:2002 VG11 Rfu , System może służyć jako drabina montowana do konstrukcji stałej, System wykonany w całości ze stali cynkowanej ogniowo, Możliwość odchylenia od pionu do 30º. MAKSYMALNIE 1 UŻYTKOWNIK 56

57 Drabina elewacyjna ze zintegrowanym systemem asekuracji pionowej. System AC 530 to drabina masztowa ze zintegrowanym szynowym systemem zabezpieczającym przed upadkiem z wysokości. System przeznaczony jest do instalacji na konstrukcjach stałych takich jak kominy, wieże, maszty czy budynki. Istotą systemu jest mechanizm zaciskowo - przesuwny (wózek asekuracyjny), zakładany na sztywną prowadnicę. Użytkownik porusza się w pionie będąc przyłączony do poruszającego się po szynie wózka. Wózek zabezpiecza przed niekontrolowanym upadkiem oraz zawiera zintegrowany amortyzator ograniczający siłę dynamiczną przy upadku do maksymalnie 6kN. Zastosowane rozwiązanie konstrukcyjne zwiększa bezpieczeństwo uzytkowania systemu i uniemożliwia zamontowanie wózka w nieprawidłowy sposób. System składa się z odcinków o różnych długościach (maksymalnie 3 metry), za pomocą których można elastycznie dopasować długość systemu do konstrukcji. Wózek porusza się swobodnie wzdłuż kolejnych odcinków drabin bez potrzeby zdejmowania go i utraty asekuracji. Urządzenie zgodne jest z normą EN 353-1:2002 VG11 Rfu

58 Opis systemu AC 530 System AC530 jest urządzeniem samozaciskowym ze sztywną prowadnicą, stanowiący zespół łącząco-amortyzujący zgodny z normą EN 353. System AC530 jest zgodny z postanowieniami Dyrektywy Unii Europejskiej 89/686/EEc. System składa się z kolejno połączonych ze sobą segmentów drabiny montowanych bezpośrednio do konstrukcji stałej. System AC530 wykonany jest w całości ze stali ocynkowanej ogniowo. Zastosowane rozwiązanie konstrukcyjne uniemożliwia nieprawidłową instalację wózka na szynie. Aby zainstalować wózek należy go przeciągnąć, jednym ruchem przez zapadkę segmentu z blokadą. Wózek asekuracyjny wyposażony jest w amortyzator włókienniczy, zakończony zatrzaśnikiem AXK10, który łączymy z przednim zaczepem szelek bezp. służącym do powstrzymywania spadania (zgodnym z normą EN361). Na górnym i dolnym końcu systemu AC530 występują segmenty końcowe z blokadą (z mechanizmem zapadkowym). Zabezpieczają one wózek asekuracyjny AC502 przed przypadkowym wysunięciem z szyny. Aby usunąć wózek z szyny należy wykonać dwa niezależne ruchy: odbezpieczyć i przytrzymać zapadkę (pociągając za ucho znajdujące się z tyłu szyny w obrębie segmentu z blokadą) oraz przeciągnąć wózek przez blokadę zdejmując go z szyny. Szynowy system asekuracji pionowej AC530 może być używany jednocześnie przez maksymalnie 1 użytkownika. System może być mocowany do pionowych konstrukcji o maksymalnym nachyleniu od pionu do 30 stopni. Wózek asekuracyjny AC 502 nie wymaga stosowania żadnych dodatkowych elementów amortyzujących. Urządzenie może być stosowane w zakresie temperatur ujemnych (do -30 st C). 5 2 Zastosowane rozwiązanie konstrukcyjne zwiększa bezpieczeństwo użytkowania systemu i uniemożliwia zamontowanie wózka w nieprawidłowy sposób

59 Składowe elementy systemu AC 530 AC502 wózek kotwiczący z amortyzatorem 1 AC łącznik segmentów 5 AC 811 / AC 812 tabliczki informacyjne (stal nierdzewna / pcv) 9 AC H segment systemu (długość H = 300; 270 ; 240; 210; 180; 150 cm) 2 AC podpora 6 AC dolna blokada końcowa 3 AC uchwyt do rur [ø10...ø40mm] 7 AC górna blokada końcowa 4 AC uchwyt do rur [ø35...ø100mm]

60 PROSAFE Konstrukcja modułowa i mała liczba elementów składowych, Brak konieczności spawania, wyginania oraz innych obróbek ślusarskich w miejscu instalacji, Możliwość demontażu i montażu fragmentów balustrady do użytku w innych miejscach oraz brak ingerencji w poszycie dachu podczas montażu, Możliwość wykonania przejść, otwieranych bramek oraz stref zrzutu śniegu, Możliwość regulacji pochylenia barier co 15 stopni w zakresie 90 stopni od pionu. 60

61 1. Modułowy system wolnostojących zabezpieczeń krawędzi. 1. Złączka krzyżowa. 2. Przeciwwaga. 3. Odbojnica aluminiowa System barier oparty jest na zasadzie przeciwwag, wykonanych z tworzywa sztucznego, dodatkowo wyposażonego w warstwę antypoślizgową. System złączek umożliwia dopasowanie obarierowania do kształtu dachu, jego krzywizn oraz różnic poziomów. Zaletą modułowego systemu barier jest możliwość łatwego transportu poszczególnych elementów, oraz prostota montażu, przy wykorzystaniu jedynie 5 rodzajów złączek wykonanych ze stali ocynkowanej ogniowo. Najcięższy element systemu ma wagę 24 kg, a najdłuższy długość 2 metry. Złącza pozawalają na wykonanie przejść, bramek, otworów, a także stref zrzutu śniegu i dzięki ich uniwersalności obarierowanie można zaadoptować do niemal każdych warunków. Kiedy attyka dachu jest niższa niż 150 mm, lub obarierowane są przestrzenie otwarte, system umożliwia zastosowanie deski krawędziowej, która nie pozwoli na obsunięcie się nóg użytkownika, oraz nie spowoduje zsunięcia się lub sturlania narzędzi poza krawędź. 61

62 Opis systemu PROSAFE System barier wolnostojących PROSAFE przeznaczony jest do ochrony zbiorowej pracowników wykonujących pracę na wysokości na dachach lub powierzchniach obiektów niepublicznych. System jest zgodny z rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów Bezpieczeństwa i Higieny Pracy. Rozporządzenie to stanowi, iż minimalna wysokość obarierowania powinna wynosić 1,1 metra oraz być wyposażona w deski krawędziowe o wysokości min. 150 mm, a także w poprzeczkę w połowie odległości między deską krawędziową, a górną poręczą. Dopuszcza się użytkowanie systemu na powierzchniach o nachyleniu nie większym niż 5 stopni o nawierzchniach bitumicznych, betonowych, asfaltowych oraz krytych membraną, a także kombinacjami tych materiałów z posypkami kamiennymi i żwirowymi. System został sprawdzony zgodnie z wymaganiami norm EN ISO :2001 i normy EN 13374: klasa ochrony A, co w praktyce oznacza, iż jest on w stanie przeciwstawić się siłom, jakie na niego zadziałają podczas: wypadnięcia osoby, która opiera się o niego, przytrzymuje podczas chodzenia, wchodzi na poręcz lub wypada poza barierkę, przytrzymując się jej. W barierkach przewidziano odizolowanie obciążników od powierzchni nośnej za pomocą specjalnych podkładek gumowych wykonanych z EPDM u co zapewnia ich odporność na warunki atmosferyczne oraz zabezpiecza dach przed przetarciami lub odgnieceniami powstałymi w wyniku działania wysokich temperatur. Modułowa konstrukcja systemu PROSAFE pozwala na montaż bez uż ycia specjalistycznych narzędzi przez pracowników, którzy zapoznali się z instrukcją użytkowania w zakresie montażu i demontażu systemu. Przed montażem należy upewnić się, iż podłoże jest zdolne aby przenieść obciążenia ściskające rzędu 0,68 N/cm2. W systemie można w ykonać bramy, przejścia, stref y zrzutu śniegu oraz dojścia i zabezpieczenia dojść do drabin oraz innych urządzeń

63 Elementy składowe PROSAFE AT czwórnik 1 AT240- [ ] balustrada 6 AT deska krawędziowa 2 m 11 AT dwójnik 2 AT podstawa bariery 7 AT i łącznik deski krawędziowej 12 AT kolano 3 AT mocowanie odważnika 8 AT podkładka gumowa masy 13 AT trójnik 4 AT łącznik zewnętrzny 9 AT podkładka gumowa podstawy 14 AT złącze zawiasowe 5 AT odważnik bariery

64 Zestawienie systemów asekuracji PRIM DUO Rodzaj systemu: linowy, poziomy system asekuracji Rodzaj systemu: linowy, poziomy system asekuracji Materiał: stal nierdzewna oraz stalowa lina nierdzewna o średnicy 8 mm Materiał: stal nierdzewna oraz stalowa lina nierdzewna o średnicy 8 mm Liczba użytkowników: 3-7 osób System może być montowany na dachach oraz ścianach. Liczba użytkowników: 3-7 osób System może być montowany na dachach oraz ścianach wyposażony w zakręty oraz przelotki. Norma: EN 795 typ C Norma: EN 795 typ C Prim 64

65 PROLINER MONOLINE Rodzaj systemu: linowy, poziomy system asekuracji Rodzaj systemu: modułowy, linowy, poziomy system asekuracji Materiał: stal nierdzewna, stalowa lina nierdzewna o średnicy 8 mm oraz tworzywa sztuczne Liczba użytkowników: 3 osoby Materiał: stal nierdzewna, stalowa lina nierdzewna o średnicy 8 mm oraz tworzywa sztuczne Liczba użytkowników: 3 osoby System może być montowany pod dachem, na zewnątrz oraz wewnątrz oraz jako asekuracja ramp Możliwy montaż bez wiercenia otworów w belkach stropowych Norma: EN 795 typ C Norma: EN795:2012 i CEN/TS 16415:2013 Traser 65

66 Zestawienie systemów asekuracji SKC-Block TRASER MARAN Rodzaj systemu: szynowy, poziomy system asekuracji Rodzaj systemu: szynowy, poziomy system asekuracji Materiał: stal ocynkowana, tworzywo sztuczne Materiał: aluminium, stal nierdzewna oraz tworzywa sztuczne Liczba użytkowników: 3 osoby Liczba użytkowników: 2 osoby System może być montowany pod dachem, na zewnątrz oraz wewnątrz oraz jako asekuracja ramp. System może być montowany na dachach oraz ścianach. Norma: EN 795 typ D Norma: EN 795 typ D Maran 66

67 SKC-Block AC 360 AC 510 Rodzaj systemu: linowy, pionowy system asekuracji Rodzaj systemu: linowy, pionowy system asekuracji Rodzaj systemu: drabina z koszem Materiał: stal nierdzewna, stal ocynkowana oraz stalowa lina nierdzewna o średnicy 8 mm Materiał: stal nierdzewna, stal ocynkowana oraz stalowa lina nierdzewna o średnicy 8 mm Materiał: aluminium, stal nierdzewna Liczba użytkowników SKC-Block: 1 Liczba użytkowników AC 360: 1 lub 2 Liczba użytkowników: 2 System może być montowany na drabinach. System może być montowany na drabinach. Norma: EN : 2002 Norma: EN : 2002 Norma: DIN Prosafe 67

68 Zestawienie systemów asekuracji AC 520 Rodzaj systemu: szynowy, pionowy system asekuracji mogący być elementem elewacyjnej drabiny masztowej Materiał: aluminium, stal nierdzewna AC 530 Rodzaj systemu: szynowy, pionowy system asekuracji zintegrowany z drabiną masztową Materiał: stal ocynkowana ogniowo PROSAFE Rodzaj systemu: segmentowa balustrada wolnostojąca Materiał: stal, EPDM, kompozyt gumowy Liczba użytkowników: 2 Liczba użytkowników: 2 Norma: EN : 2002 Norma: EN : 2002 EN 13374: klasa ochrony A Duo 68

69 AC 520 Prim 69

70 SZKOLENIA BHP Firma PROTEKT oferuje przeprowadzenie szkoleń z zakresu prawidłowego użytkowania sprzętu chroniącego przed upadkiem z wysokości z uwzględnieniem przeglądów technicznych sprzętu. Szkolenia dedykowane są zarówno dla użytkowników sprzętu chroniącego przed upadkiem z wysokości, którzy są zobowiązani do dokonywania przeglądów elementów sprzętu, jak również do osób odpowiedzialnych za sprzęt chroniący przed upadkiem z wysokości w firmie, zajmujących się przeglądami okresowymi sprzętu. PROWADZIMY SZKOLENIA W ZAKRESIE: - metod i środków ochrony przed upadkiem, podczas prowadzenia prac na wysokości; - organizacji i sposobów prac na wysokości; - aspekty prawne i formalne prowadzenia prac na wysokości; - prawidłowego stosowania sprzętu ochronnego do prac na wysokości; KONTAKT I DORADZTWO W SPRAWIE SZKOLEŃ: STANISŁAW TRACZYK stanislaw@protekt.com.pl tel. kom KONTAKT JACEK SOSNOWSKI jacek@protekt.com.pl tel. kom

71 OBEJRZYJ GŁÓWNY KATALOG ONLINE Zapewniamy Państwu kompleksowe zabezpieczenie przed upadkiem z wysokości. Nasz sprzęt asekuracyjny to przede wszystkim szelki i linki bezpieczeństwa, amortyzatory oraz różnego rodzaju akcesoria niezbędne do wykonywania ryzykownych prac. Bardzo dużą uwagę zwracamy na zapewnienie użytkownikowi najwyższej wygody pracy, a także niezawodność poszczególnych elementów. Wszystkie nasze produkty posiadają europejskie certyfikaty CE. KATALOG / CENNIK 2015/b KATALOG ONLINE OCHRONA PRZED UPADKIEM Z WYSOKOŚCI OCHRONA PRZED UPADKIEM Z WYSOKOŚCI PRODUCENT SPRZĘTU CHRONIĄCEGO PRZED UPADKIEM Z WYSOKOŚCI 2015 b KATALOG / CENNIK
