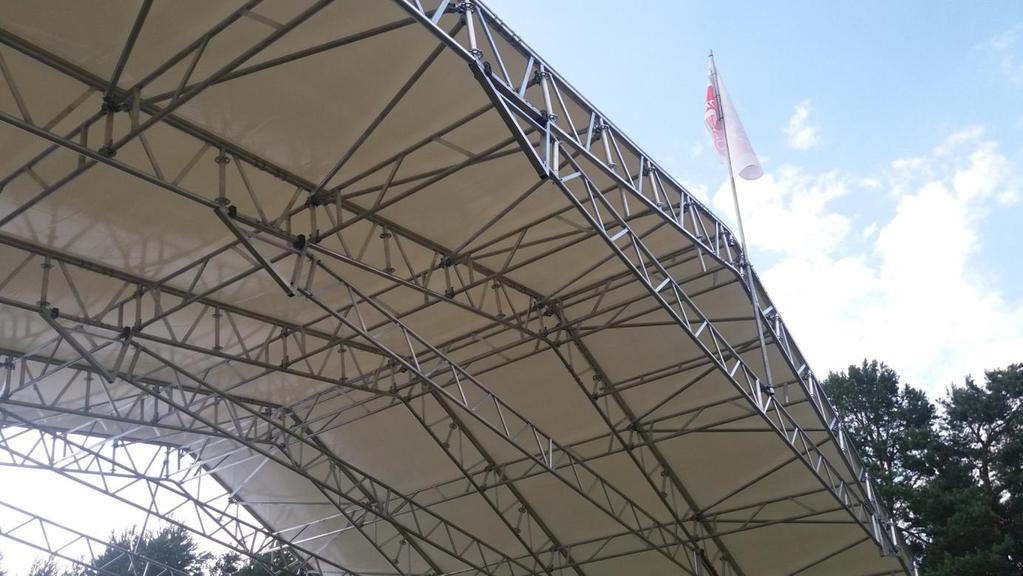

1 Alu Sky Alu Sky to nowy system zadaszenia modułowego, stanowi zupełną nowość w dziedzinie prac remontowych i budownictwa. Jego montaż jest oparty na systemie rusztowań modułowych, które uchodzą za system uniwersalny do montażu na różnego rodzaju obiektach, głównie służy do tworzenia zadaszeń hal i remontów różnego rodzaju budynków. Na konstrukcji zadaszenia istnieje możliwość zamocowania plandeki, natomiast sposób połączenia elementów został oparty na systemie modułowym ALUROTAX. Konstrukcja zadaszenia składa się głownie z następujących elementów, które de facto wchodzą w skład systemu rusztowań modułowych: - dźwigary dachowe (i rysunek) - dźwigary poprzeczne - stężenia poziome - rygle kalenicowe - wsporniki zadaszenia

2 Zadaszenie jest na tyle uniwersalne, że można śmiało je stosować na różnego rodzaju obiektach. Montaż Podczas montażu, zadaszenie może być podnoszone przez dźwigi z zawiesiami zamocowanymi w czterech lub dwóch punktach górnych pasów dźwigarów dachowych przy słupkach. Długość zawiesi należy tak dobrać, aby kąt między płaszczyzną poziomą zawierał się w przedziale stopni. W obliczeniach założono, że w trakcie montażu nie ma oddziaływania wiatru. Wynika to stąd, że układ zawiesi nie przeciwdziała obrotowi konstrukcji pod wpływem działania wiatru. Moduł hali bez jętki z zaznaczonymi głównymi elementami zadaszenia. Widok hali z jętką z zaznaczonymi głównymi elementami zadaszenia.

Obliczenia statyczno wytrzymałościowe W ramach opracowania wykonano analizy statyczno wytrzymałościowe dla trzech rodzajów konstrukcji: hale ze ścianami o wysokości: 10, 6 metrów oraz konstrukcje

3 Obliczenia statyczno wytrzymałościowe W ramach opracowania wykonano analizy statyczno wytrzymałościowe dla trzech rodzajów konstrukcji: hale ze ścianami o wysokości: 10, 6 metrów oraz konstrukcje zadaszeń bez wpływu ścian. Wykonano również analizy w celu sprawdzenia możliwości stosowania stężeń, w co drugim module zadaszenia oraz sprawdzono, czy istnieją ograniczenia długości hal. Jednym z ważniejszych problemów jest działanie wiatru na halę. W przypadku, gdy hala znajduje się w terenie nie osłoniętym i wewnątrz obiektu nie ma blokady przepływu, hala poddawana jest tylko zasysaniu do środka. W przypadku, gdy nastąpi blokada przepływu, działanie wiatru powoduje podnoszenie hali. Ta druga sytuacja jest bardziej niebezpieczna dla konstrukcji. W praktyce trudno przewidzieć, w jakich warunkach będzie wykorzystywana hala, dlatego w opracowaniu hale ze ścianami są rozpatrywane przy założeniu blokady przepływu. Podsumowanie Na nośność hal ze ścianami wpływa ich wysokość, tzn. czym hale są wyższe tym istnieją większe ograniczenia ich szerokości Stężenia połaciowe mogą być montowane zarówno w każdym module zadaszenia, jak i w co drugim module zadaszenia Czym hala składa się z mniejszej liczby modułów, tym elementy hali są mniej wytęż one a wykonane obliczenia dla hal o długości 10 modułów reprezentują najbardziej niekorzystną sytuację i można na ich podstawie montować hale bez ograniczeń długości

4 Zaleca się stosowanie połączeń ścian i zadaszenia za pomocą wsporników zadaszenia w wersji 2 Hale, w których nie ma swobodnego przepływu mogą zostać podniesione, dlatego w takim przypadku konieczne jest kotwienie hali w gruncie lub zapewnienie obciążenia konstrukcji balastem; W przypadku braku blokady przepływu wewnętrzne podstawki będą również podnoszone z powodu odkształcenia ram, spowodowanego działaniem śniegu, dlatego w tym przypadku również konieczne jest kotwienie hali do gruntu lub zapewnienie obciążenia konstrukcji balastem; W celu realizacji kotwienia, należy w dolnym poziomie ściany montować rygle wzmocnione, do których należy zamontować kotwy możliwie najbliżej podstawki; Ze względu na występowanie elementów rozciąganych w ścianie, należy zabezpieczyć je w taki sposób, aby pracowały ze sobą przy ich rozciąganiu; Połączenie wsporników i pasów należy wykonać za pomocą, co najmniej 4 złącz lub obejm Podnoszenie modułu może być realizowane przy następujących założeniach: - analiza została wykonana dla zadaszeń o maksymalnej szerokości 24 m - nie można podnosić fragmentów zadaszeń podczas wiatru powyżej 1 m/s - w przypadku transportu jednego modułu zadaszenia można stosować zarówno 4 zawiesia, jak i 2 zawiesia mocowane w kalenicy; - W przypadku transportu 2 lub 3 modułów zadaszeń o szerokości do 12 m można stosować zarówno 4 zawiesia, jak i dwa mocowane w kalenicy; - w przypadku transportu 2 lub 3 modułów zadaszeń o szerokościach od 12 do 24 metrów, należy korzystać z czterech zawiesi, mocowanych tak, aby odległość pomiędzy punktami zaczepienia wyniosła ok. 6,3 m - długość zawiesi należy dobrać tak, aby kąt między płaszczyzną poziomą zawierał się w przedziale stopni - w przypadku transportu fragmentów zadaszeń o szerokości do 12 metrów należy stosować zawiesia o nośności pojedynczego zawiesia 10 kn - w przypadku transportu fragmentów zadaszeń o szerokościach od 12 do 24 metrów należy stosować zawiesia o nośności pojedynczego zawiesia 15 kn Z obliczeń wynika, że fragmenty zadaszenia o szerokości 1 modułu, można transportować za pomocą dźwigów przy jednym z trzech analizowanych metod zawieszenia konstrukcji. Najlepsze wyniki we wszystkich sytuacjach uzyskano przy stosowaniu czterech zwiesi w odległości punktów zaczepienia 6.3 m. ten układ może być stosowany do wszystkich dowolnych fragmentów zadaszenia hal, analizowanych w niniejszym opracowaniu lecz nie szerszym niż 3 moduły.

5 Szczegóły połączeń zadaszenia ze ścianą i jętką.
