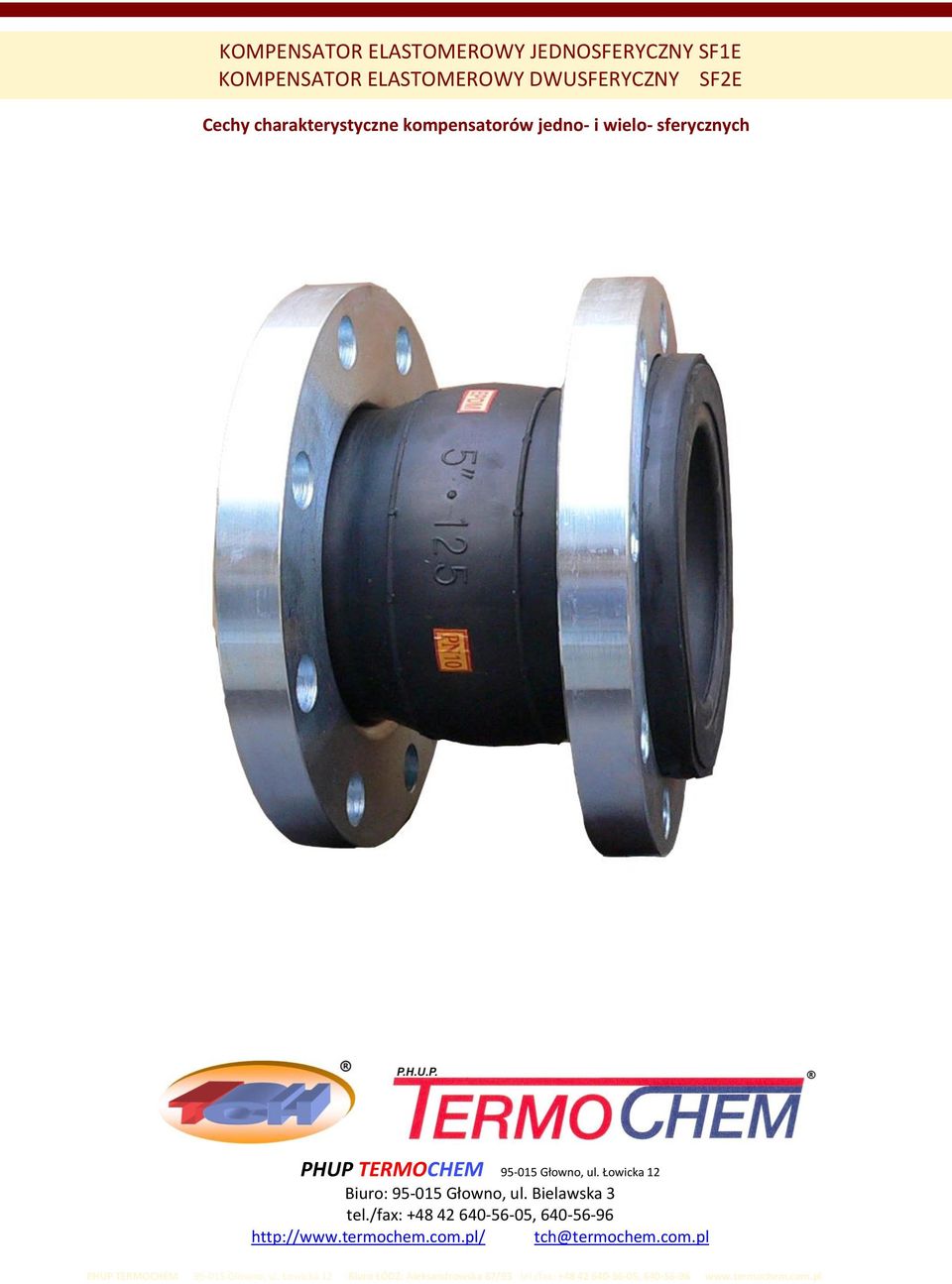

1 KOMPENSATOR EASTOMEROWY JEDNOSFERYCZNY SF1E KOMPENSATOR EASTOMEROWY DWUSFERYCZNY SF2E Cechy charakterystyczne kompensatorów jedno- i wielo- sferycznych PHUP TERMOCHEM Głowno, ul. Łowicka 12 Biuro: Głowno, ul. Bielawska 3 tel./fax: , tch@termochem.com.pl PHUP TERMOCHEM Głowno, ul. Łowicka 12 Biuro ŁÓDŹ: Aleksandrowska 67/93 tel./fax: ,

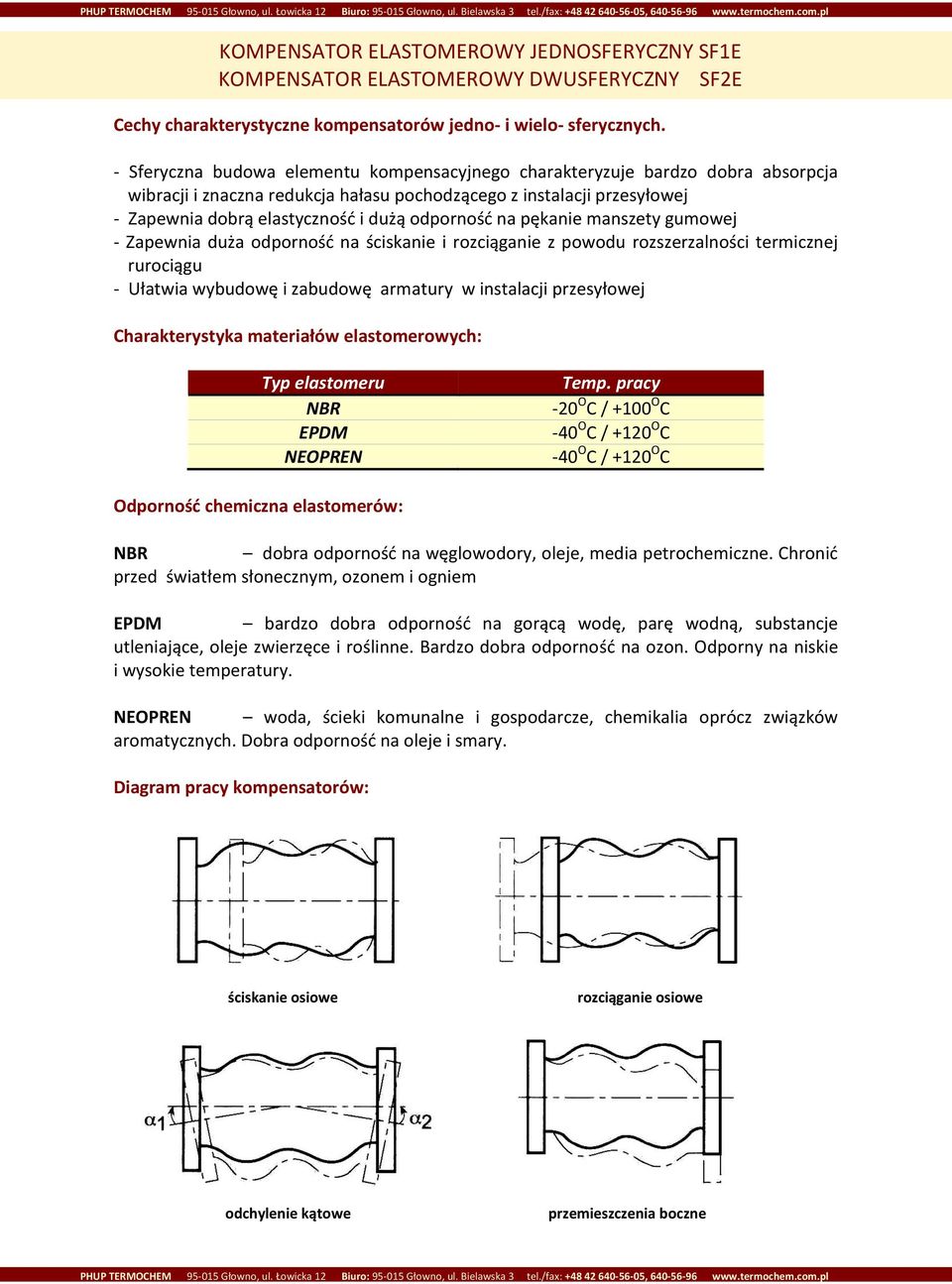

2 KOMPENSATOR EASTOMEROWY JEDNOSFERYCZNY SF1E KOMPENSATOR EASTOMEROWY DWUSFERYCZNY SF2E Cechy charakterystyczne kompensatorów jedno- i wielo- sferycznych. - Sferyczna budowa elementu kompensacyjnego charakteryzuje bardzo dobra absorpcja wibracji i znaczna redukcja hałasu pochodzącego z instalacji przesyłowej - Zapewnia dobrą elastyczność i dużą odporność na pękanie manszety gumowej - Zapewnia duża odporność na ściskanie i rozciąganie z powodu rozszerzalności termicznej rurociągu - Ułatwia wybudowę i zabudowę armatury w instalacji przesyłowej Charakterystyka materiałów elastomerowych: Typ elastomeru NBR EPDM NEOPREN Temp. pracy -20 O C / +100 O C -40 O C / +120 O C -40 O C / +120 O C Odporność chemiczna elastomerów: NBR dobra odporność na węglowodory, oleje, media petrochemiczne. Chronić przed światłem słonecznym, ozonem i ogniem EPDM bardzo dobra odporność na gorącą wodę, parę wodną, substancje utleniające, oleje zwierzęce i roślinne. Bardzo dobra odporność na ozon. Odporny na niskie i wysokie temperatury. NEOPREN woda, ścieki komunalne i gospodarcze, chemikalia oprócz związków aromatycznych. Dobra odporność na oleje i smary. Diagram pracy kompensatorów: ściskanie osiowe rozciąganie osiowe odchylenie kątowe przemieszczenia boczne

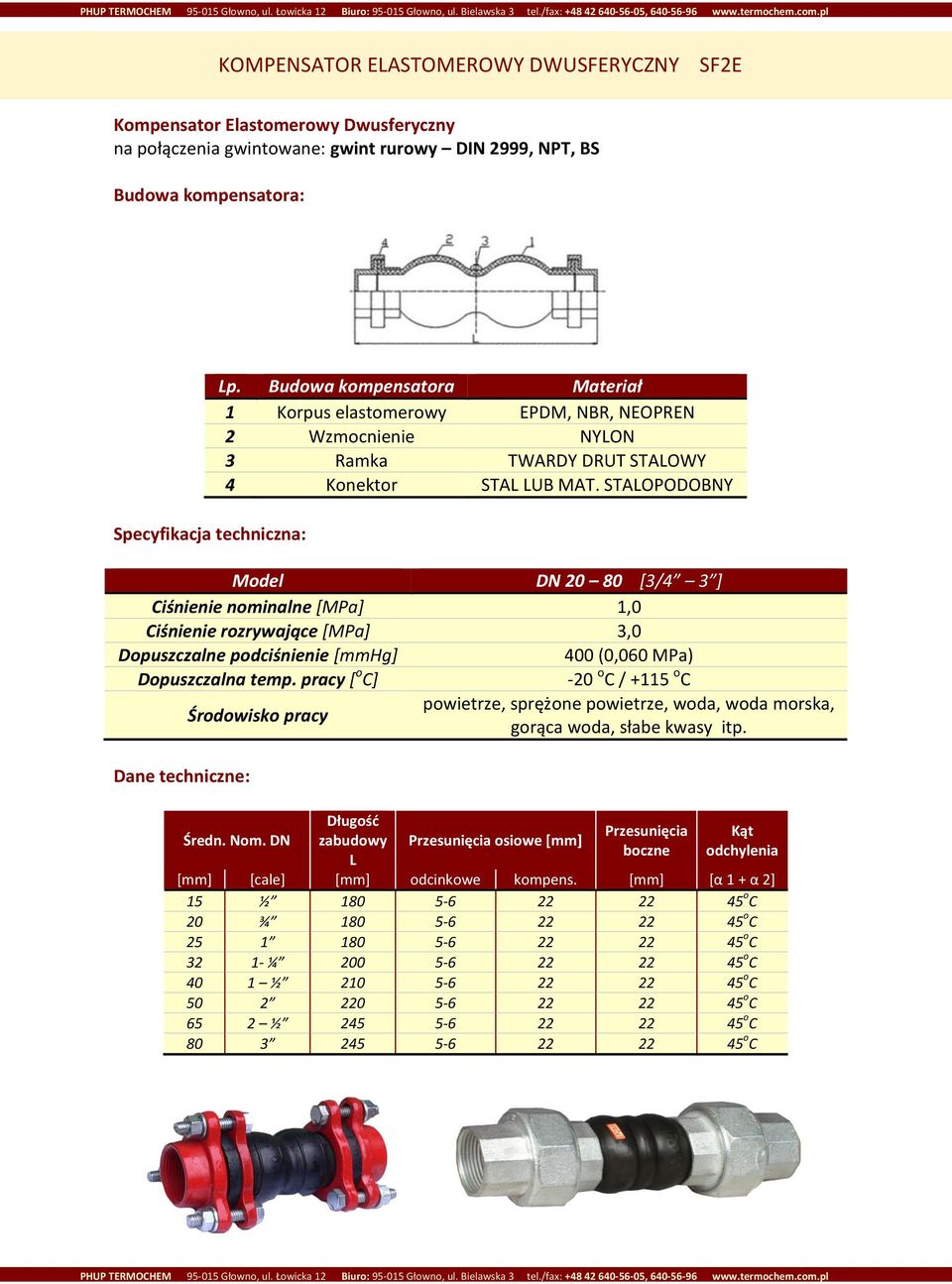

3 KOMPENSATOR EASTOMEROWY DWUSFERYCZNY SF2E Kompensator Elastomerowy Dwusferyczny na połączenia gwintowane: gwint rurowy DIN 2999, NPT, BS 3 Ramka TWARDY DRUT STAOWY 4 Konektor STA UB MAT. STAOPODOBNY Model DN [3/4 3 ] Ciśnienie nominalne [MPa] 1,0 Ciśnienie rozrywające [MPa] 3,0 Dopuszczalne podciśnienie [mmhg] 400 (0,060 MPa) Dopuszczalna temp. pracy [ o C] -20 o C / +115 o C powietrze, sprężone powietrze, woda, woda morska, gorąca woda, słabe kwasy itp. Średn. Nom. DN Długość zabudowy Przesunięcia osiowe [mm] Przesunięcia boczne Kąt odchylenia [mm] [cale] [mm] odcinkowe kompens. [mm] [α 1 + α 2] 15 ½ o C 20 ¾ o C o C ¼ o C 40 1 ½ o C o C 65 2 ½ o C o C

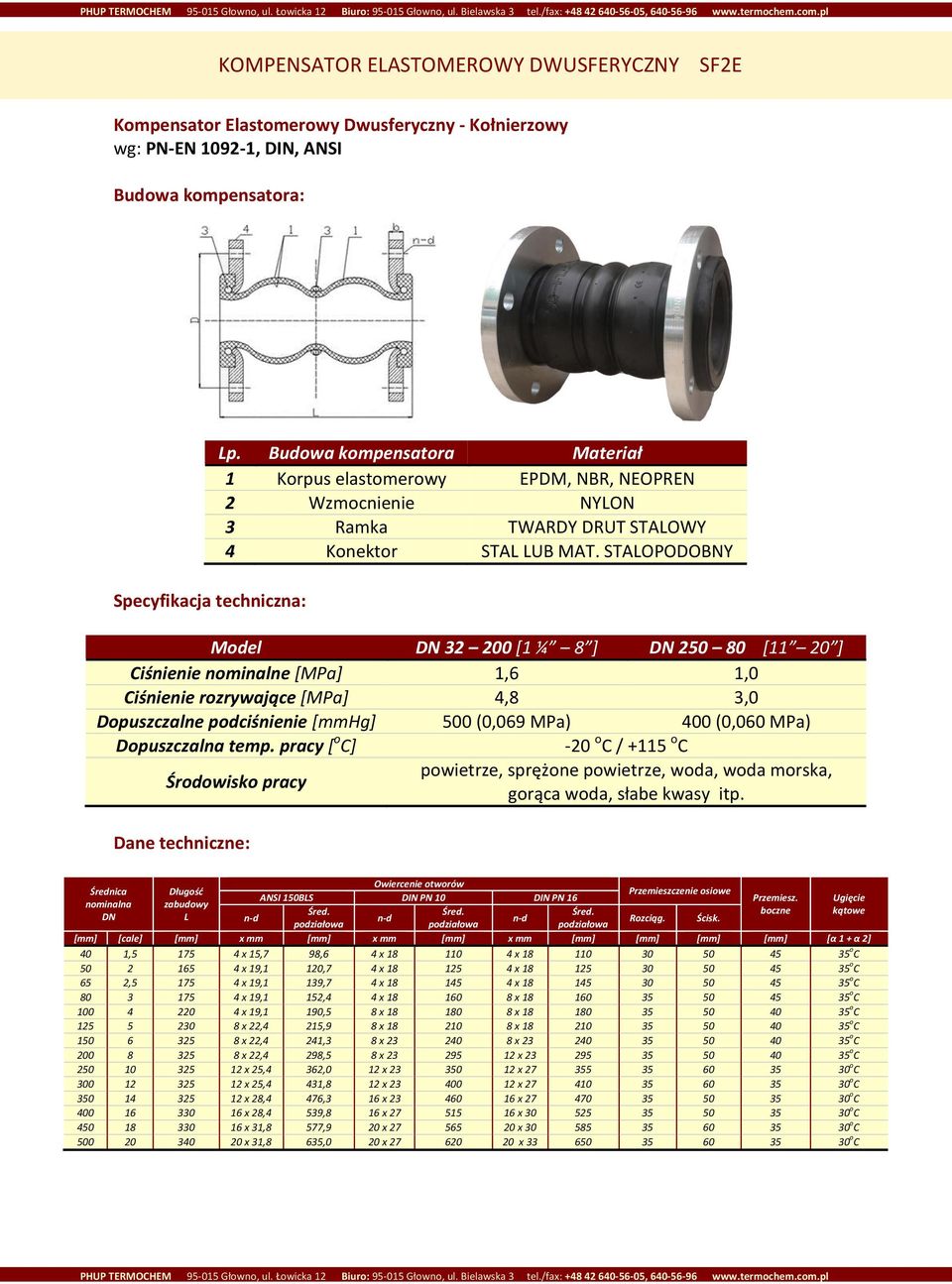

4 KOMPENSATOR EASTOMEROWY DWUSFERYCZNY SF2E Kompensator Elastomerowy Dwusferyczny - Kołnierzowy wg: PN-EN , DIN, ANSI 3 Ramka TWARDY DRUT STAOWY 4 Konektor STA UB MAT. STAOPODOBNY Model DN [1 ¼ 8 ] DN [11 20 ] Ciśnienie nominalne [MPa] 1,6 1,0 Ciśnienie rozrywające [MPa] 4,8 3,0 Dopuszczalne podciśnienie [mmhg] 500 (0,069 MPa) 400 (0,060 MPa) Dopuszczalna temp. pracy [ o C] -20 o C / +115 o C powietrze, sprężone powietrze, woda, woda morska, gorąca woda, słabe kwasy itp. Owiercenie otworów Średnica Długość Przemieszczenie osiowe ANSI 150BS DIN PN 10 DIN PN 16 Przemiesz. Ugięcie nominalna zabudowy boczne kątowe DN Rozciąg. Ścisk. [mm] [cale] [mm] x mm [mm] x mm [mm] x mm [mm] [mm] [mm] [mm] [α 1 + α 2] 40 1, x 15,7 98,6 4 x x o C x 19,1 120,7 4 x x o C 65 2, x 19,1 139,7 4 x x o C x 19,1 152,4 4 x x o C x 19,1 190,5 8 x x o C x 22,4 215,9 8 x x o C x 22,4 241,3 8 x x o C x 22,4 298,5 8 x x o C x 25,4 362,0 12 x x o C x 25,4 431,8 12 x x o C x 28,4 476,3 16 x x o C x 28,4 539,8 16 x x o C x 31,8 577,9 20 x x o C x 31,8 635,0 20 x x o C

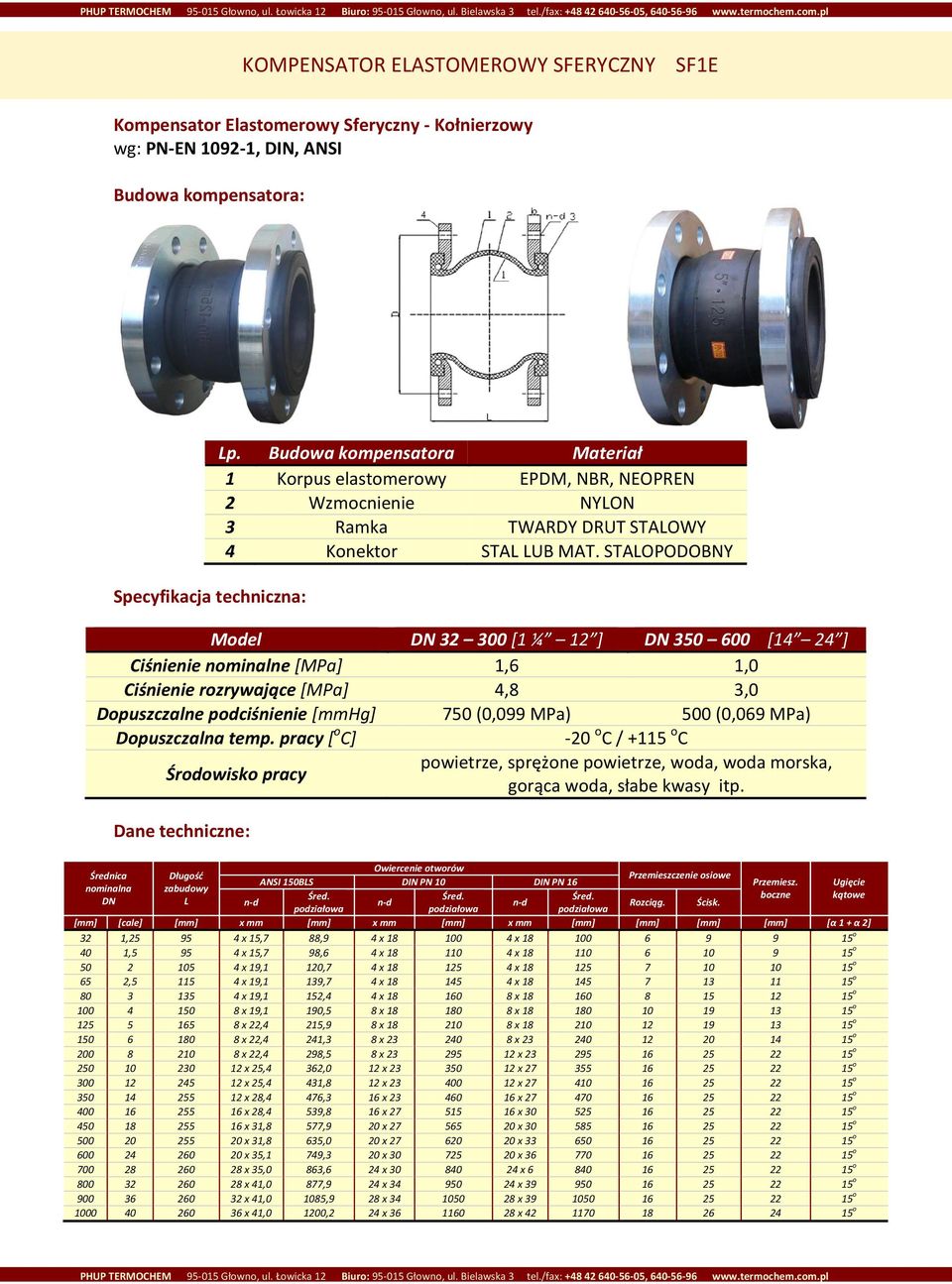

5 KOMPENSATOR EASTOMEROWY SFERYCZNY SF1E Kompensator Elastomerowy Sferyczny - Kołnierzowy wg: PN-EN , DIN, ANSI 3 Ramka TWARDY DRUT STAOWY 4 Konektor STA UB MAT. STAOPODOBNY Model DN [1 ¼ 12 ] DN [14 24 ] Ciśnienie nominalne [MPa] 1,6 1,0 Ciśnienie rozrywające [MPa] 4,8 3,0 Dopuszczalne podciśnienie [mmhg] 750 (0,099 MPa) 500 (0,069 MPa) Dopuszczalna temp. pracy [ o C] -20 o C / +115 o C powietrze, sprężone powietrze, woda, woda morska, gorąca woda, słabe kwasy itp. Owiercenie otworów Średnica Długość Przemieszczenie osiowe ANSI 150BS DIN PN 10 DIN PN 16 Przemiesz. Ugięcie nominalna zabudowy boczne kątowe DN Rozciąg. Ścisk. [mm] [cale] [mm] x mm [mm] x mm [mm] x mm [mm] [mm] [mm] [mm] [α 1 + α 2] 32 1, x 15,7 88,9 4 x x o 40 1, x 15,7 98,6 4 x x o x 19,1 120,7 4 x x o 65 2, x 19,1 139,7 4 x x o x 19,1 152,4 4 x x o x 19,1 190,5 8 x x o x 22,4 215,9 8 x x o x 22,4 241,3 8 x x o x 22,4 298,5 8 x x o x 25,4 362,0 12 x x o x 25,4 431,8 12 x x o x 28,4 476,3 16 x x o x 28,4 539,8 16 x x o x 31,8 577,9 20 x x o x 31,8 635,0 20 x x o x 35,1 749,3 20 x x o x 35,0 863,6 24 x x o x 41,0 877,9 24 x x o x 41,0 1085,9 28 x x o x 41,0 1200,2 24 x x o

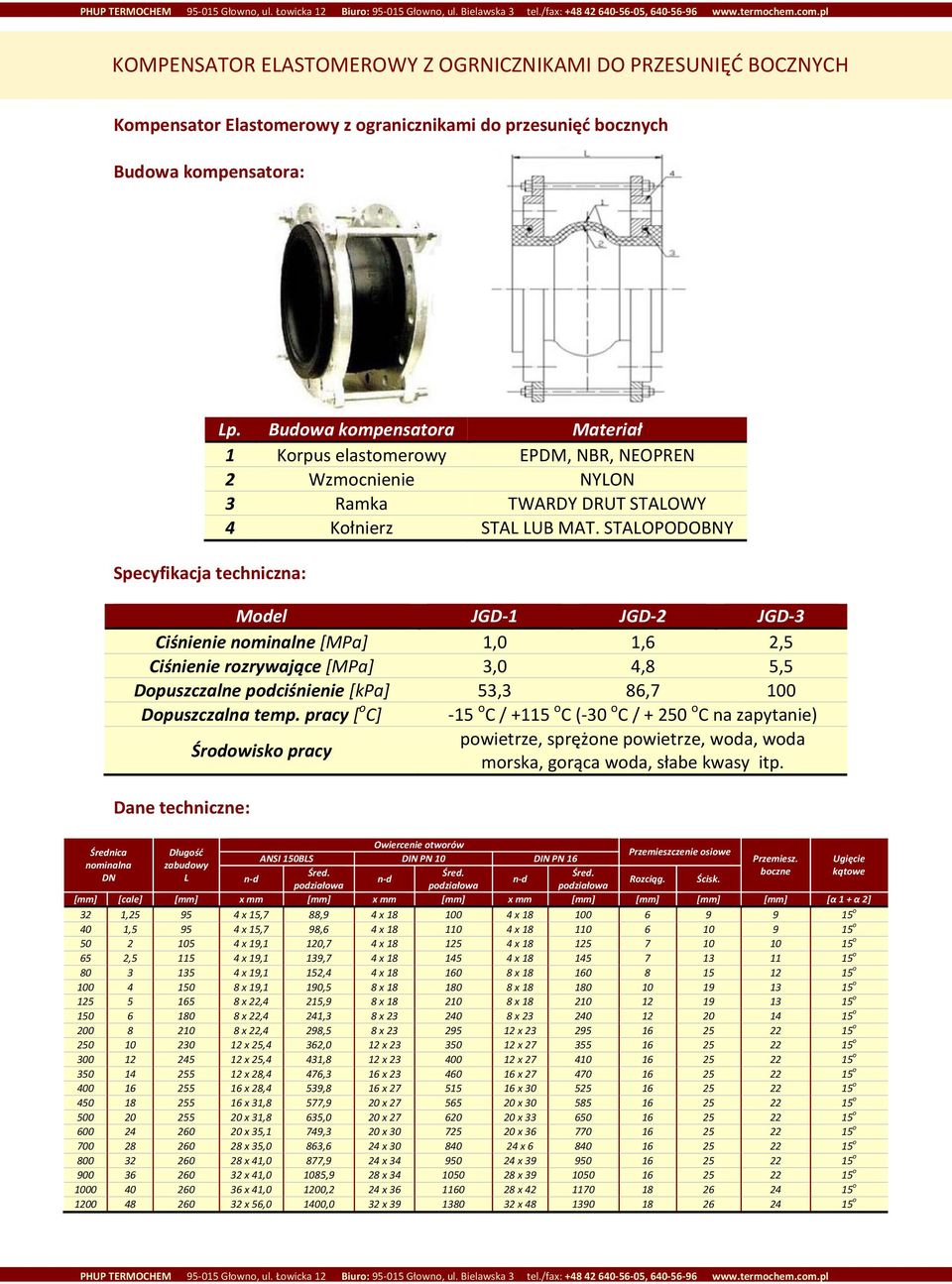

6 KOMPENSATOR EASTOMEROWY Z OGRNICZNIKAMI DO PRZESUNIĘĆ BOCZNYCH Kompensator Elastomerowy z ogranicznikami do przesunięć bocznych 3 Ramka TWARDY DRUT STAOWY 4 Kołnierz STA UB MAT. STAOPODOBNY Model JGD-1 JGD-2 JGD-3 Ciśnienie nominalne [MPa] 1,0 1,6 2,5 Ciśnienie rozrywające [MPa] 3,0 4,8 5,5 Dopuszczalne podciśnienie [kpa] 53,3 86,7 100 Dopuszczalna temp. pracy [ o C] -15 o C / +115 o C (-30 o C / o C na zapytanie) powietrze, sprężone powietrze, woda, woda morska, gorąca woda, słabe kwasy itp. Owiercenie otworów Średnica Długość Przemieszczenie osiowe ANSI 150BS DIN PN 10 DIN PN 16 Przemiesz. Ugięcie nominalna zabudowy boczne kątowe DN Rozciąg. Ścisk. [mm] [cale] [mm] x mm [mm] x mm [mm] x mm [mm] [mm] [mm] [mm] [α 1 + α 2] 32 1, x 15,7 88,9 4 x x o 40 1, x 15,7 98,6 4 x x o x 19,1 120,7 4 x x o 65 2, x 19,1 139,7 4 x x o x 19,1 152,4 4 x x o x 19,1 190,5 8 x x o x 22,4 215,9 8 x x o x 22,4 241,3 8 x x o x 22,4 298,5 8 x x o x 25,4 362,0 12 x x o x 25,4 431,8 12 x x o x 28,4 476,3 16 x x o x 28,4 539,8 16 x x o x 31,8 577,9 20 x x o x 31,8 635,0 20 x x o x 35,1 749,3 20 x x o x 35,0 863,6 24 x x o x 41,0 877,9 24 x x o x 41,0 1085,9 28 x x o x 41,0 1200,2 24 x x o x 56,0 1400,0 32 x x o
