INDYWIDUALNE ORAZ wg WYTYCZNYCH KLIENTA PROJEKTY ELEMENTÓW INSTALACJI WODOCIĄGOWYCH

Transkrypt

1 PRODUCENT ARMATURY WODOCIĄGOWEJ NAPRAWCZEJ I PRZYŁĄCZENIOWEJ INDYWIDUALNE ORAZ wg WYTYCZNYCH KLIENTA PROJEKTY ELEMENTÓW INSTALACJI WODOCIĄGOWYCH INSTALACJE GAZOWE, SYSTEMY SZALOWANIA WYKOPÓW 1

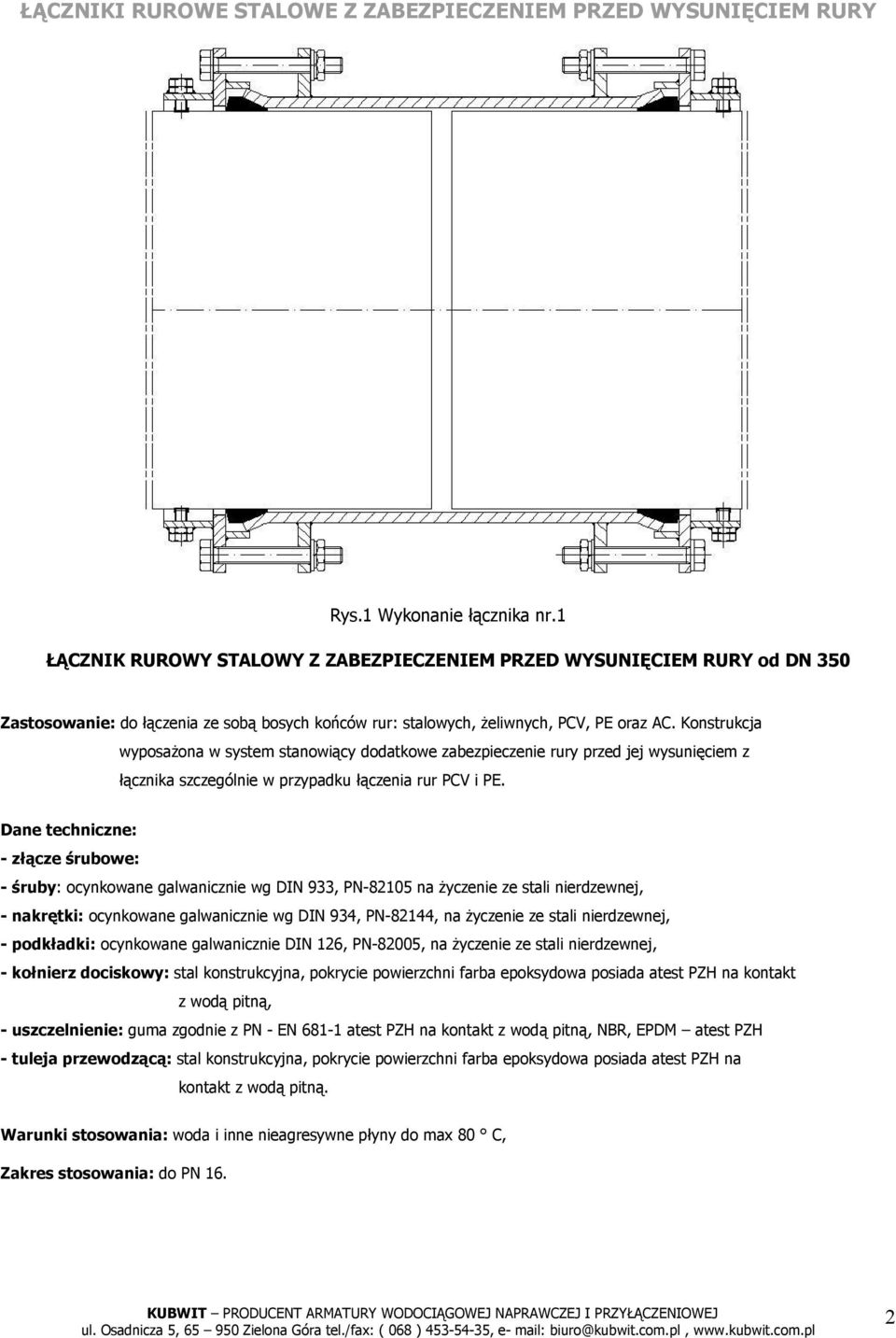

2 ŁĄCZNIKI RUROWE STALOWE Z ZABEZPIECZENIEM PRZED WYSUNIĘCIEM RURY Rys.1 Wykonanie łącznika nr.1 ŁĄCZNIK RUROWY STALOWY Z ZABEZPIECZENIEM PRZED WYSUNIĘCIEM RURY od DN 350 Zastosowanie: do łączenia ze sobą bosych końców rur: stalowych, żeliwnych, PCV, PE oraz AC. Konstrukcja wyposażona w system stanowiący dodatkowe zabezpieczenie rury przed jej wysunięciem z łącznika szczególnie w przypadku łączenia rur PCV i PE. Dane techniczne: - złącze śrubowe: - śruby: ocynkowane galwanicznie wg DIN 933, PN na życzenie ze stali nierdzewnej, - nakrętki: ocynkowane galwanicznie wg DIN 934, PN-82144, na życzenie ze stali nierdzewnej, - podkładki: ocynkowane galwanicznie DIN 126, PN-82005, na życzenie ze stali nierdzewnej, - kołnierz dociskowy: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną, - uszczelnienie: guma zgodnie z PN - EN atest PZH na kontakt z wodą pitną, NBR, EPDM atest PZH - tuleja przewodzącą: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną. Warunki stosowania: woda i inne nieagresywne płyny do max 80 C, Zakres stosowania: do PN 16. 2

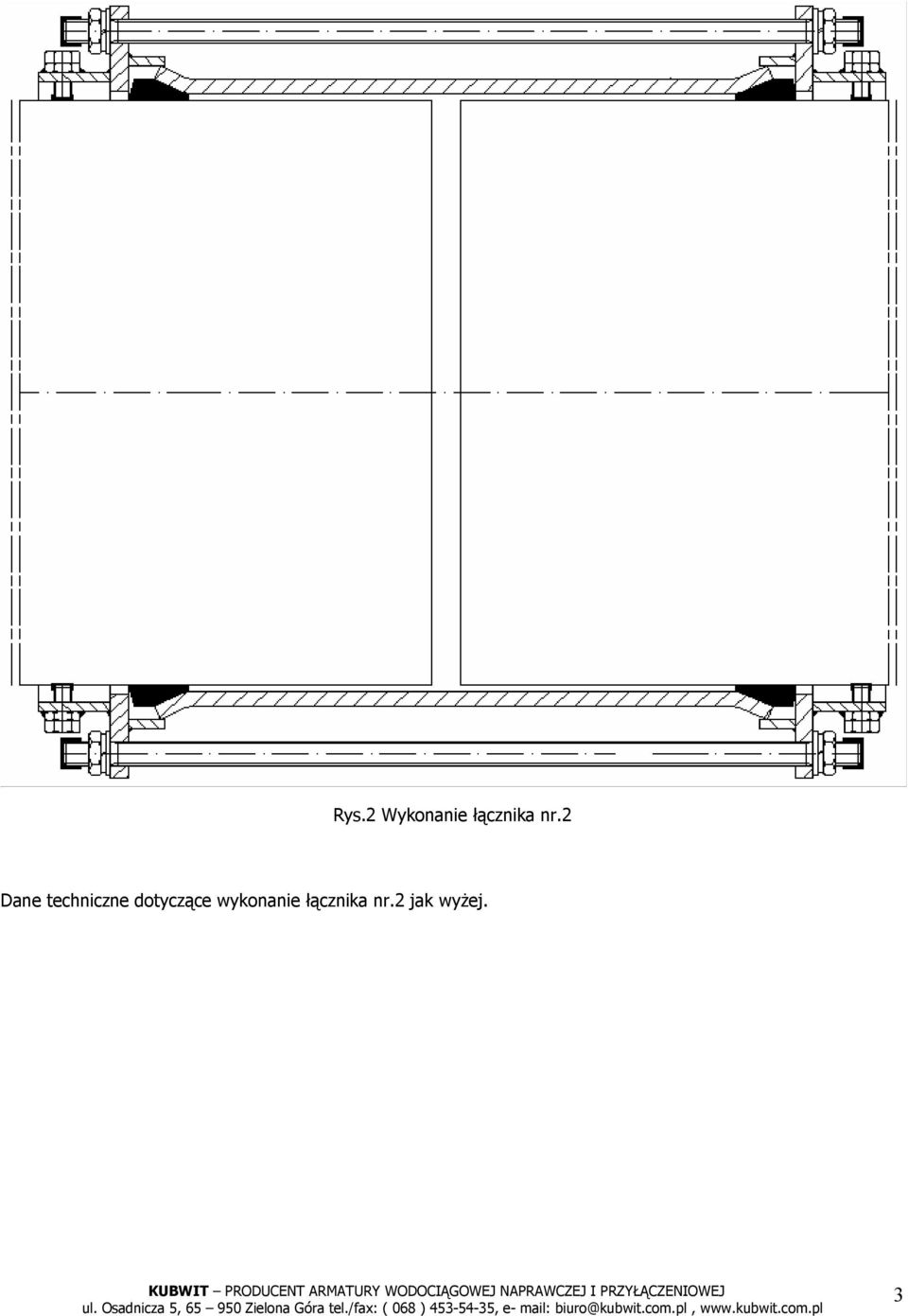

3 Rys.2 Wykonanie łącznika nr.2 Dane techniczne dotyczące wykonanie łącznika nr.2 jak wyżej. 3

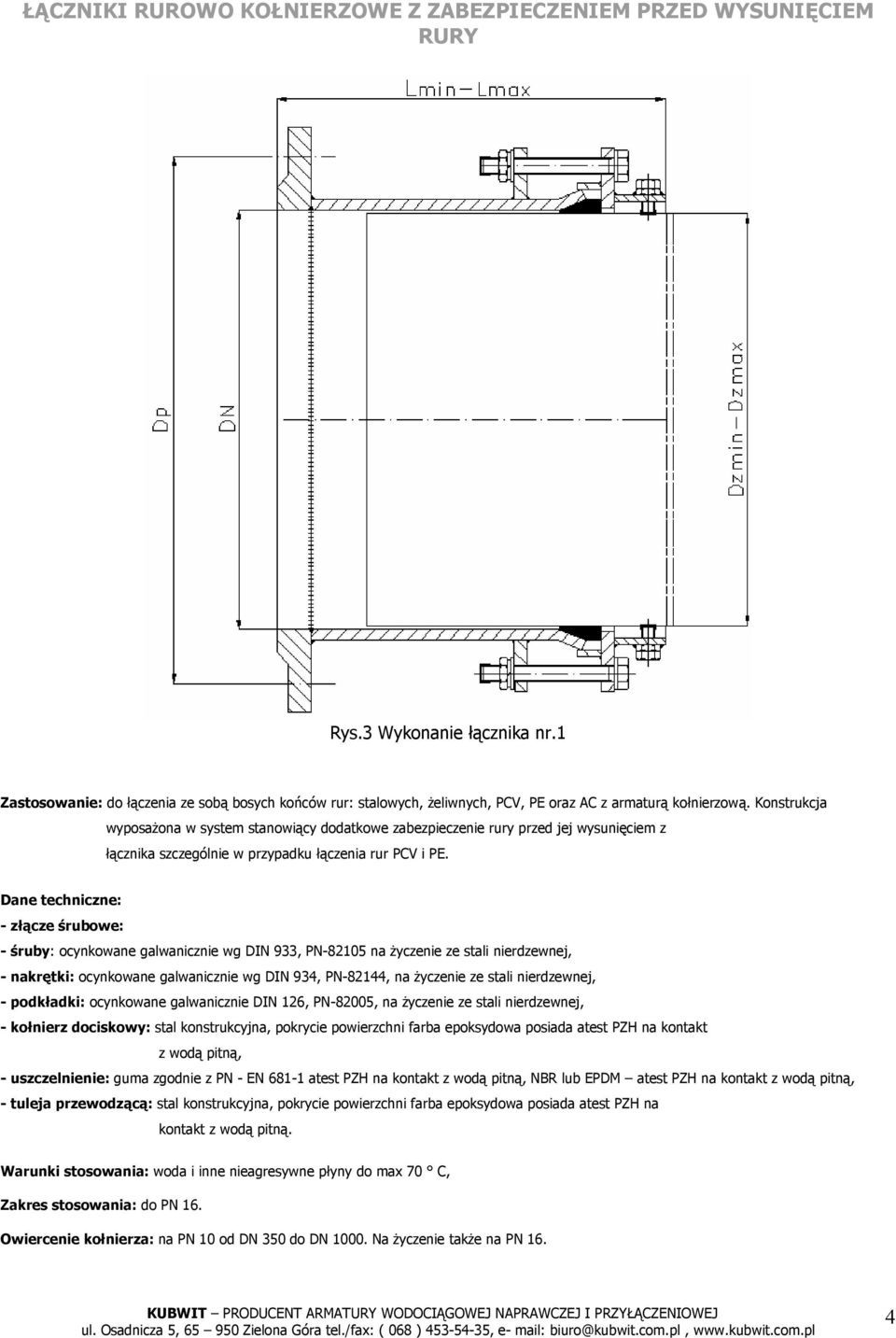

4 ŁĄCZNIKI RUROWO KOŁNIERZOWE Z ZABEZPIECZENIEM PRZED WYSUNIĘCIEM RURY Rys.3 Wykonanie łącznika nr.1 Zastosowanie: do łączenia ze sobą bosych końców rur: stalowych, żeliwnych, PCV, PE oraz AC z armaturą kołnierzową. Konstrukcja wyposażona w system stanowiący dodatkowe zabezpieczenie rury przed jej wysunięciem z łącznika szczególnie w przypadku łączenia rur PCV i PE. Dane techniczne: - złącze śrubowe: - śruby: ocynkowane galwanicznie wg DIN 933, PN na życzenie ze stali nierdzewnej, - nakrętki: ocynkowane galwanicznie wg DIN 934, PN-82144, na życzenie ze stali nierdzewnej, - podkładki: ocynkowane galwanicznie DIN 126, PN-82005, na życzenie ze stali nierdzewnej, - kołnierz dociskowy: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną, - uszczelnienie: guma zgodnie z PN - EN atest PZH na kontakt z wodą pitną, NBR lub EPDM atest PZH na kontakt z wodą pitną, - tuleja przewodzącą: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną. Warunki stosowania: woda i inne nieagresywne płyny do max 70 C, Zakres stosowania: do PN 16. Owiercenie kołnierza: na PN 10 od DN 350 do DN Na życzenie także na PN 16. 4

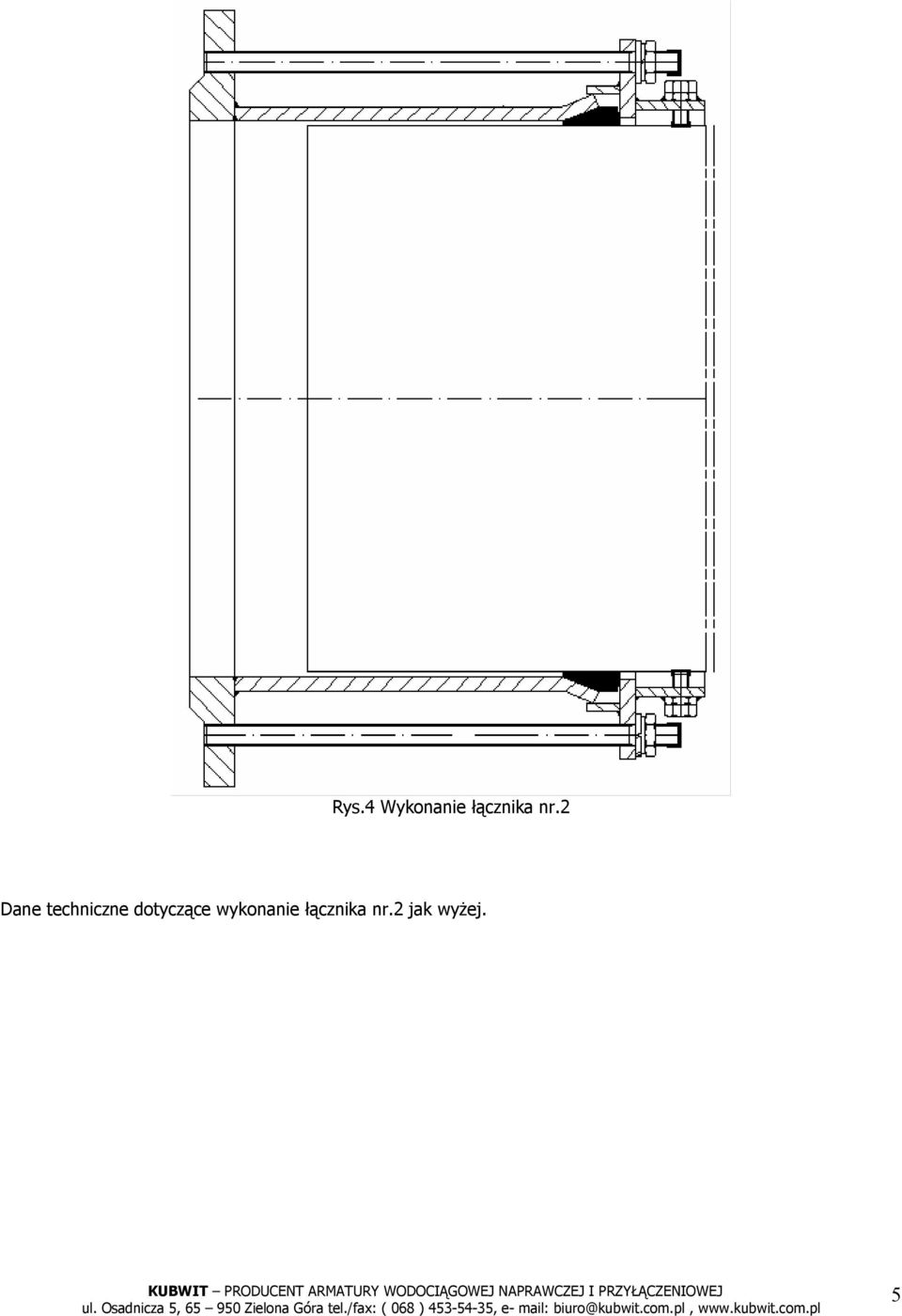

5 Rys.4 Wykonanie łącznika nr.2 Dane techniczne dotyczące wykonanie łącznika nr.2 jak wyżej. 5

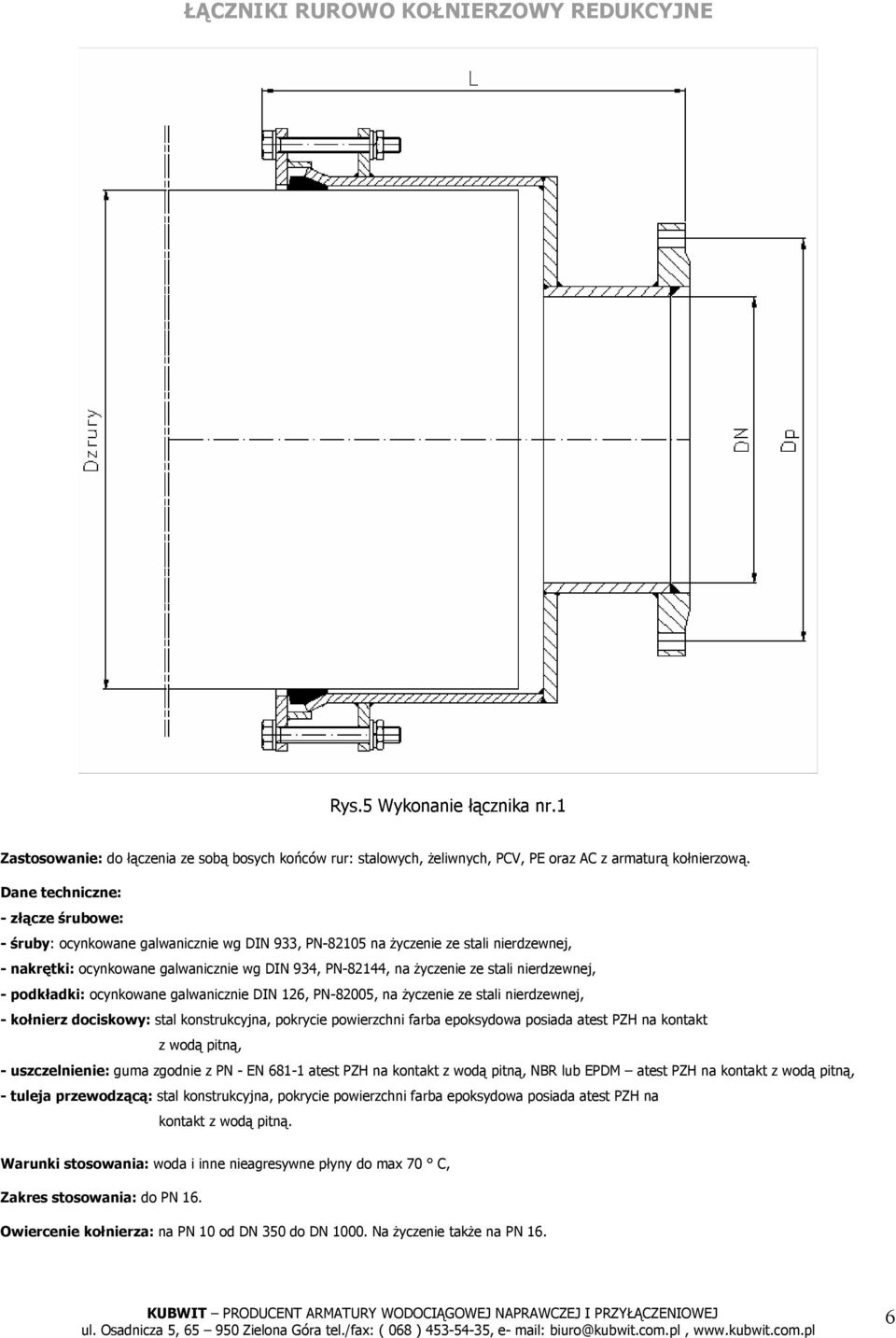

6 ŁĄCZNIKI RUROWO KOŁNIERZOWY REDUKCYJNE Rys.5 Wykonanie łącznika nr.1 Zastosowanie: do łączenia ze sobą bosych końców rur: stalowych, żeliwnych, PCV, PE oraz AC z armaturą kołnierzową. Dane techniczne: - złącze śrubowe: - śruby: ocynkowane galwanicznie wg DIN 933, PN na życzenie ze stali nierdzewnej, - nakrętki: ocynkowane galwanicznie wg DIN 934, PN-82144, na życzenie ze stali nierdzewnej, - podkładki: ocynkowane galwanicznie DIN 126, PN-82005, na życzenie ze stali nierdzewnej, - kołnierz dociskowy: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną, - uszczelnienie: guma zgodnie z PN - EN atest PZH na kontakt z wodą pitną, NBR lub EPDM atest PZH na kontakt z wodą pitną, - tuleja przewodzącą: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną. Warunki stosowania: woda i inne nieagresywne płyny do max 70 C, Zakres stosowania: do PN 16. Owiercenie kołnierza: na PN 10 od DN 350 do DN Na życzenie także na PN 16. 6

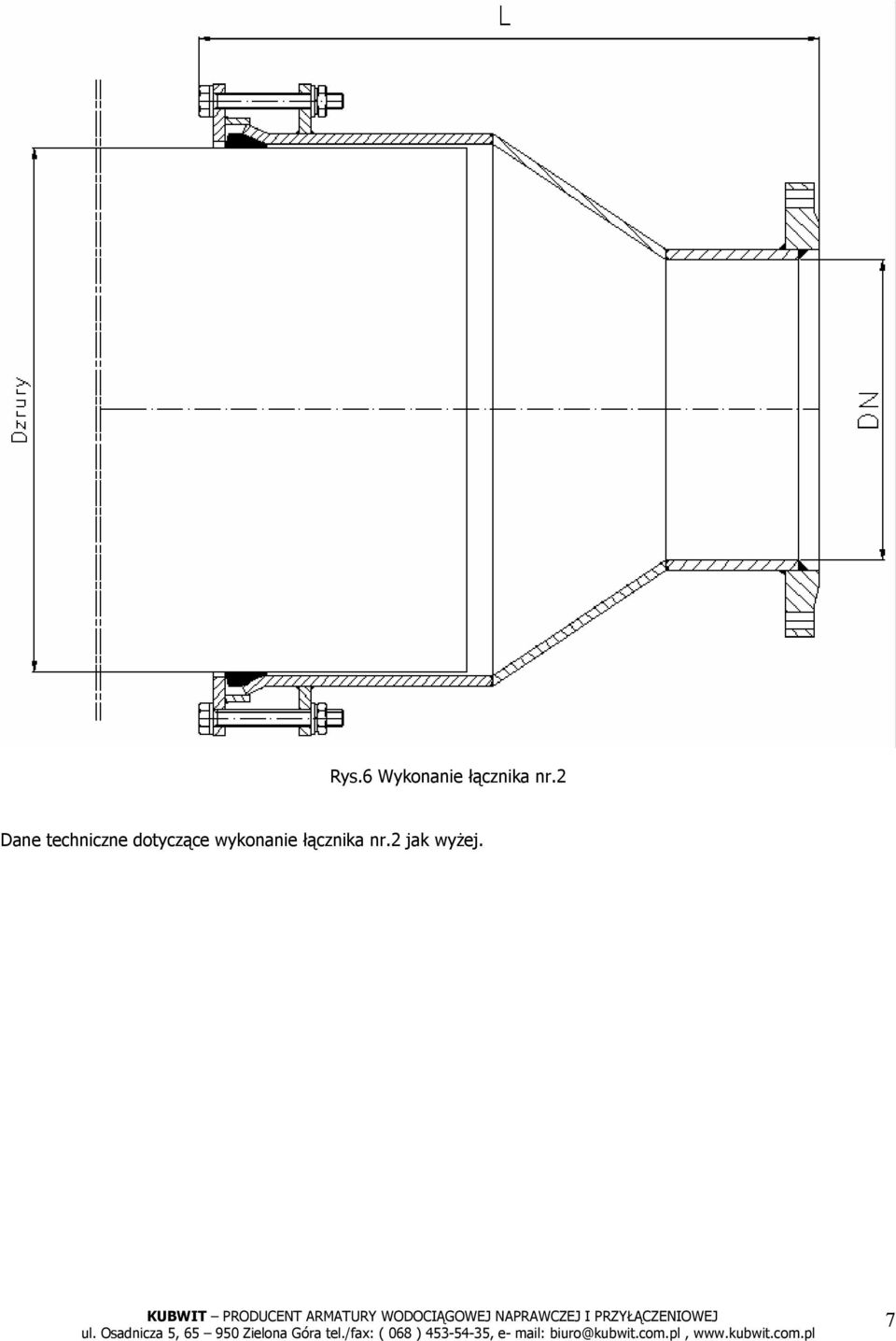

7 Rys.6 Wykonanie łącznika nr.2 Dane techniczne dotyczące wykonanie łącznika nr.2 jak wyżej. 7

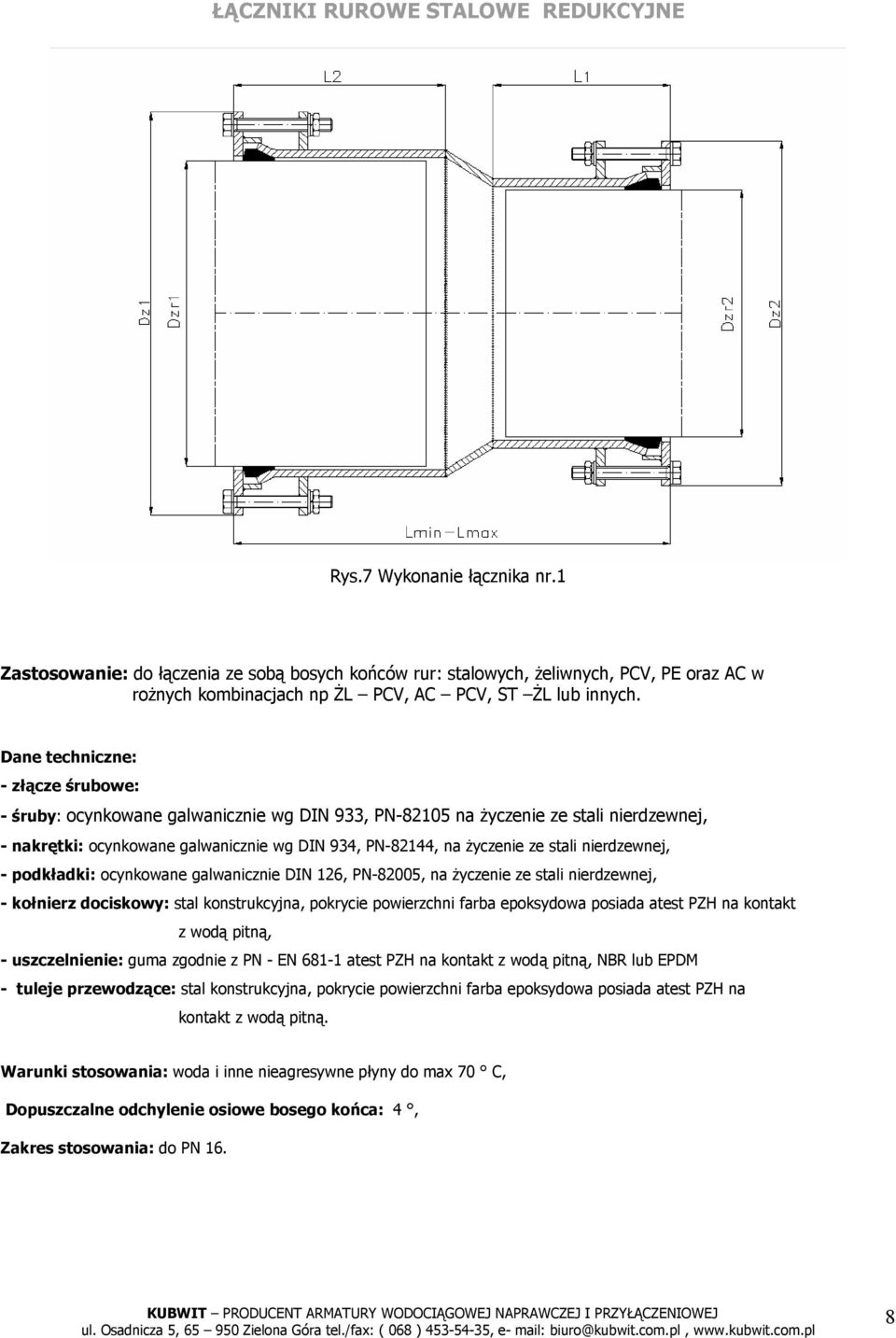

8 ŁĄCZNIKI RUROWE STALOWE REDUKCYJNE Rys.7 Wykonanie łącznika nr.1 Zastosowanie: do łączenia ze sobą bosych końców rur: stalowych, żeliwnych, PCV, PE oraz AC w rożnych kombinacjach np ŻL PCV, AC PCV, ST ŻL lub innych. Dane techniczne: - złącze śrubowe: - śruby: ocynkowane galwanicznie wg DIN 933, PN na życzenie ze stali nierdzewnej, - nakrętki: ocynkowane galwanicznie wg DIN 934, PN-82144, na życzenie ze stali nierdzewnej, - podkładki: ocynkowane galwanicznie DIN 126, PN-82005, na życzenie ze stali nierdzewnej, - kołnierz dociskowy: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną, - uszczelnienie: guma zgodnie z PN - EN atest PZH na kontakt z wodą pitną, NBR lub EPDM - tuleje przewodzące: stal konstrukcyjna, pokrycie powierzchni farba epoksydowa posiada atest PZH na kontakt z wodą pitną. Warunki stosowania: woda i inne nieagresywne płyny do max 70 C, Dopuszczalne odchylenie osiowe bosego końca: 4, Zakres stosowania: do PN 16. 8

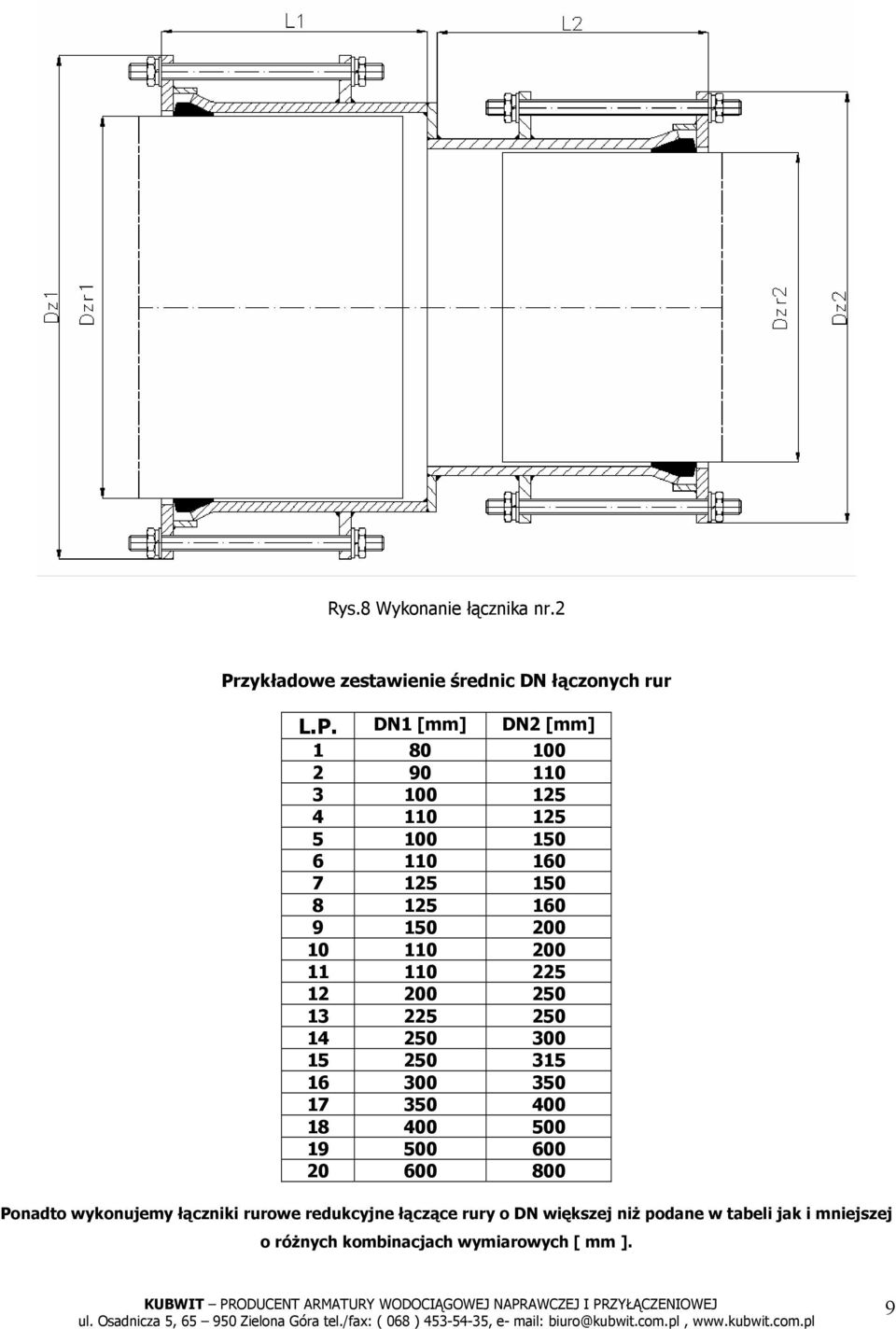

9 Rys.8 Wykonanie łącznika nr.2 Przykładowe zestawienie średnic DN łączonych rur L.P. DN1 [mm] DN2 [mm] Ponadto wykonujemy łączniki rurowe redukcyjne łączące rury o DN większej niż podane w tabeli jak i mniejszej o różnych kombinacjach wymiarowych [ mm ]. 9

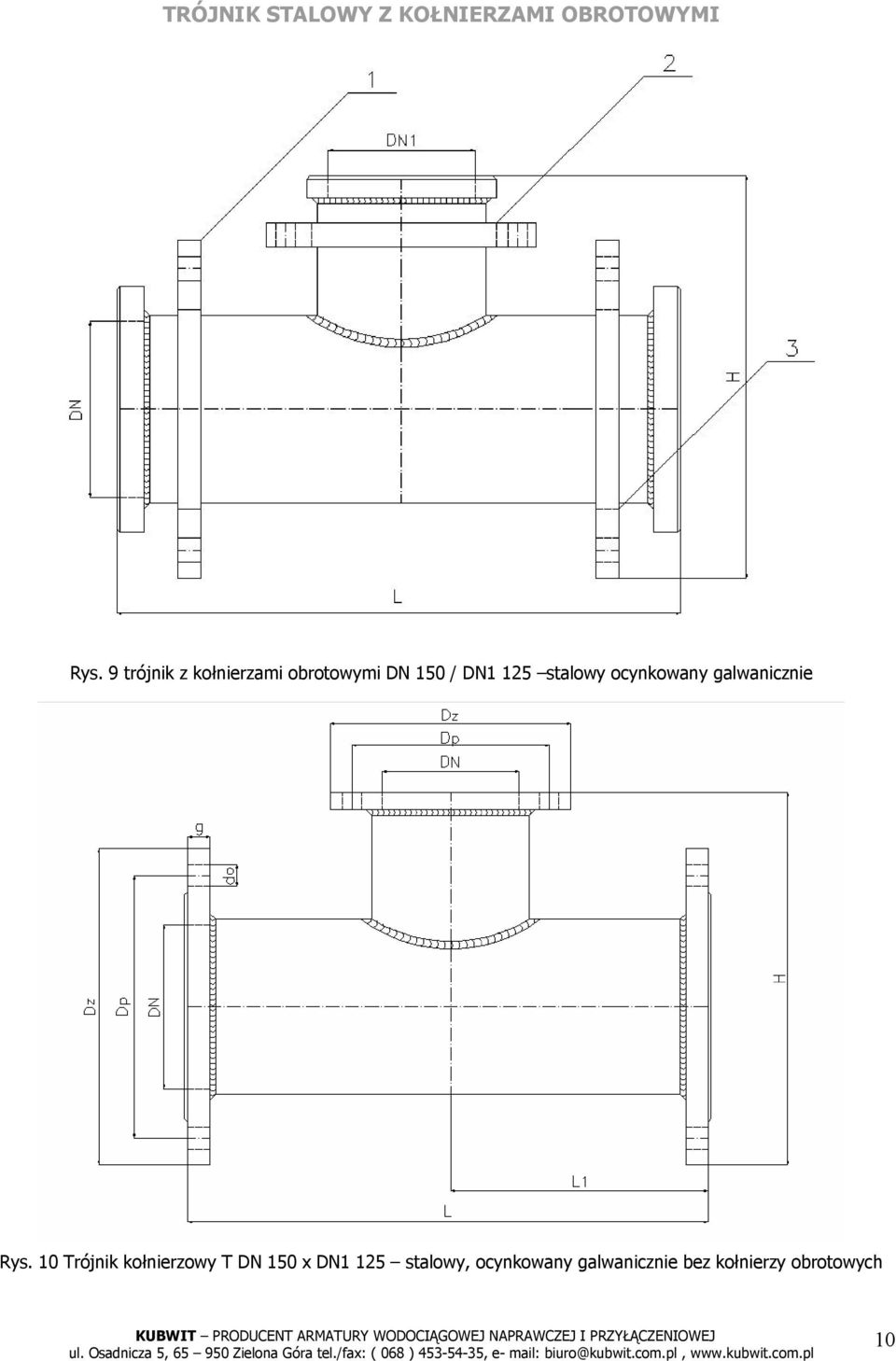

10 TRÓJNIK STALOWY Z KOŁNIERZAMI OBROTOWYMI Rys. 9 trójnik z kołnierzami obrotowymi DN 150 / DN1 125 stalowy ocynkowany galwanicznie Rys. 10 Trójnik kołnierzowy T DN 150 x DN1 125 stalowy, ocynkowany galwanicznie bez kołnierzy obrotowych 10

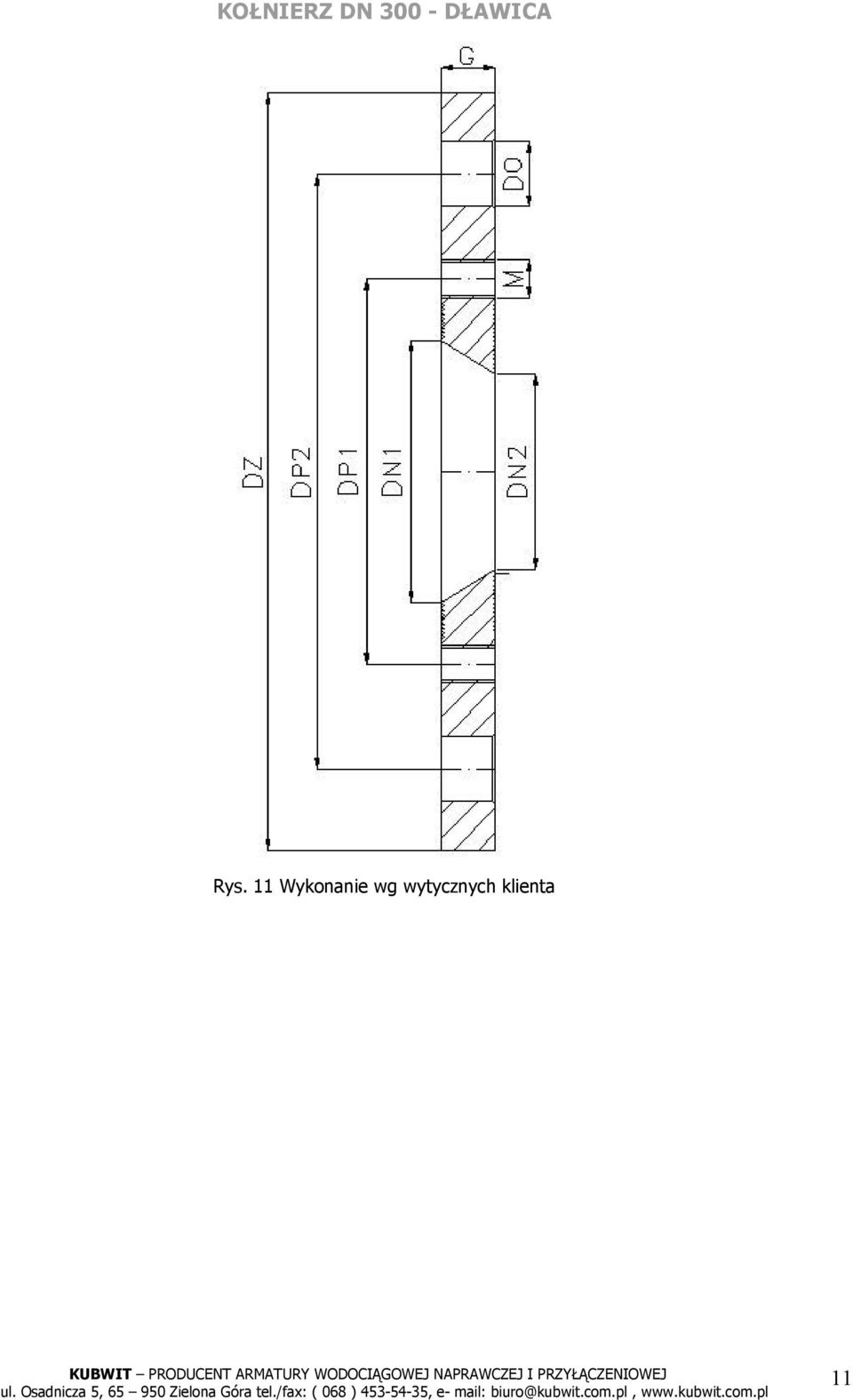

11 KOŁNIERZ DN DŁAWICA Rys. 11 Wykonanie wg wytycznych klienta 11

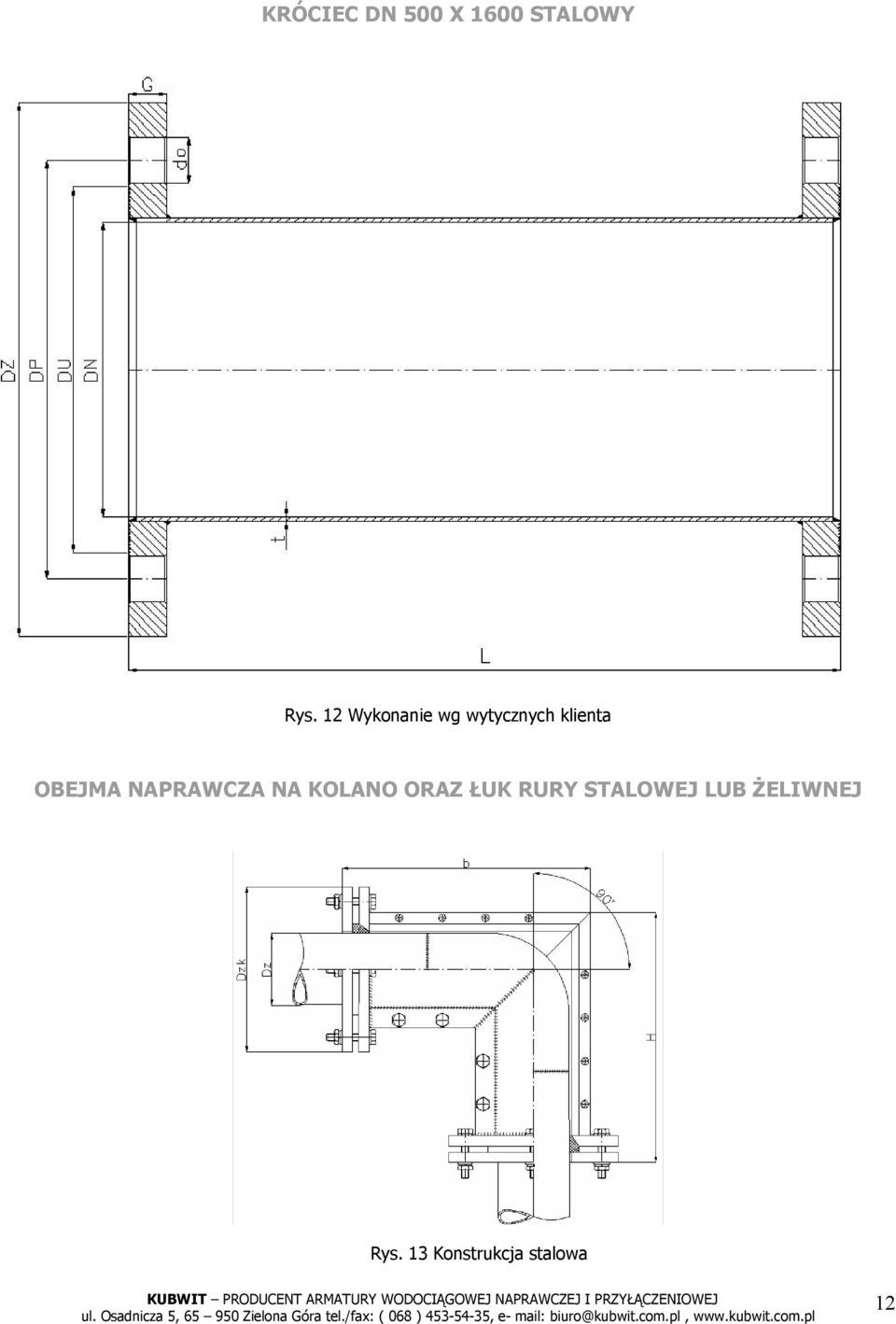

12 KRÓCIEC DN 500 X 1600 STALOWY Rys. 12 Wykonanie wg wytycznych klienta OBEJMA NAPRAWCZA NA KOLANO ORAZ ŁUK RURY STALOWEJ LUB ŻELIWNEJ Rys. 13 Konstrukcja stalowa 12
