UNIWERSALNE SYSTEMY POŁĄCZEŃ, SYSTEMY NAPRAWCZE ORAZ OPASKI DO NAWIERCANIA POD CIŚNIENIEM, do rurociągów o dużych średnicach

Transkrypt

1 UNIWERSALNE SYSTEMY POŁĄCZEŃ, SYSTEMY NAPRAWCZE ORAZ OPASKI DO NAWIERCANIA P CIŚNIENIEM, do rurociągów o dużych średnicach Strona R 2 Łączniki niskociśnieniowe Multigrip, z zabezpieczeniem przed przesunięciem, rurowe oraz kołnierzowe Strona R 2/1 Strona R 3 Łączniki Multigrip, z zabezpieczeniem przed przesunięciem, rurowe oraz kołnierzowe Strona R 3/1 Strona R 4 Strona R 5 Tuleje wzmacniające Strona R 4/1 Duofit dwuczęściowe łączniki do napraw rur oraz nawiercania pod ciśnieniem Strona R 5/1 Strona R 6 Opaski do nawiercania pod ciśnieniem Strona R 6/1 R 1/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

2 UNIWERSALNE SYSTEMY POŁĄCZEŃ, SYSTEMY NAPRAWCZE ORAZ OPASKI DO NAWIERCANIA P CIŚNIENIEM, do rurociągów o dużych średnicach Zalety łączników Nowa Siria Dopasowane do rur wykonanych z różnych materiałów Szeroki zakres średnic Duża tolerancja kielicha Możliwość doboru długości zabudowy Wysoka odporność na korozję Niezawodny system zabezpieczony przed przesunięciem Zastosowanie Wodociągi Instalacje wody morskiej Zakłady przemysłowe Kanalizacja Przykład zabudowy R 1/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

3 Łączniki niskociśnieniowe Multigrip z zabezpieczeniem przed przesunięciem, rurowe oraz kołnierzowe Cechy konstrukcyjne Nr kat. NSMGL-S 1 Korpus ze stali węglowej skonstruowany tak, aby umożliwić doskonały ruch uszczelki wewnątrz stożkowego siedziska 2 Pierścień dociskowy - docisk ze stali węglowej umożliwia kompresję uszczelki na powierzchni rury przy dokręcaniu śrub 3 Uszczelka o przekroju ściętego stożka, którą można umieścić całkowicie między korpusem złącza, a obwodem rury. Dzięki temu uzyskujemy całkowitą szczelność hydrauliczną i tolerancję na odchylenia rury 20 mm 4 Okrągłe lub kwadratowe otwory na śruby 5 Śruby zaciskowe pozwalają zbliżyć kołnierze zaciskowe i w konsekwencji przycisnąć uszczelkę do rury 6 Układ zabezpieczających przed wysunięciem zaczepów Wykonane ze stali hartowanej C40, pozwalają na całkowitą blokadę rury. Zaczepy zabezpieczające przed wysunięciem mogą być używane do rur PE, stalowych, DCI i PVC oraz gwarantują odporność na wysunięcie podczas instalacji, a ich specjalna konstrukcja pozwala na łatwy montaż i demontaż złącza bez uszkodzenia powłoki antykorozyjnej rilsan 7 Komora zabezpieczająca - wykonane ze stali węglowej optymalizują odporność na wysunięcie unikając jednocześnie rotacji zaczepów podczas etapu dociskania 8 Kołnierz ze stali węglowej Nr kat. NSMGL-F 8 Dane techniczne Przykład zabudowy Standard Opcje Nr kat. NSMGL-S NSMGL-F DN Ciśnienie PN 6 Medium Woda pitna i surowa Korpus Stal węglowa Pierścienie dociskowe Stal węglowa Uszczelki EPDM NBR Śruby Stal z powłoką dacromet Powłoka Rilsan nylon 11 Zakres 20 mm dla wersji kołnierzowej EN 1092 Kołnierz PN 10, PN 16 Stal nierdzewna 304/316 R 2/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

4 Łączniki niskociśnieniowe Multigrip z zabezpieczeniem przed przesunięciem, rurowe Nr kat. NSMGL-S Szczelność hydrauliczna oraz system zabezpieczenia przed przesunięciem PN 6 Łączniki z zabezpieczeniem przed przesunięciem NOVA SIRIA nadają się do stosowania na rurach stalowych, CI/DI, PE, ciśnieniowych PVC. Wszystkie łączniki z zabezpieczeniem przed przesunięciem instalowane na rurach z PE lub ciśnieniowych PVC muszą być wyposażone w wewnętrzne tuleje wzmacniające dostarczane lub zaaprobowane przez NOVA SIRIA. Max. średnica Ilość Odstęp X DN PN L1 min. max. zewnętrzna Ø C śrub N max. min Masa kg R 2/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

5 Łączniki niskociśnieniowe Multigrip z zabezpieczeniem przed przesunięciem, kołnierzowe Nr kat. NSMGL-F TYP A Szczelność hydrauliczna oraz system zabezpieczenia przed przesunięciem PN 6 Łączniki z zabezpieczeniem przed przesunięciem NOVA SIRIA nadają się do stosowania na rurach stalowych, CI/DI, PE, ciśnieniowych PVC. Wszystkie łączniki z zabezpieczeniem przed przesunięciem instalowane na rurach z PE lub ciśnieniowych PVC muszą być wyposażone w wewnętrzne tuleje wzmacniające dostarczane lub zaaprobowane przez NOVA SIRIA Kołnierz Kołnierz Max. średnica Ilość Odstęp X DN PN TYP DN PN L1 min. max. zewnętrzna Ø C śrub N max. min. 300 TYP B Masa kg A B A R 2/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

6 NOTATKI R 2/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

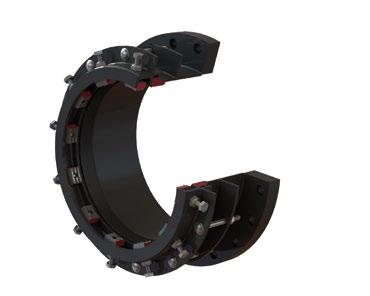

7 Łączniki Multigrip z zabezpieczeniem przed przesunięciem, rurowe oraz kołnierzowe Cechy konstrukcyjne 1 Korpus ze stali węglowej skonstruowany tak, aby umożliwić doskonały ruch uszczelki wewnątrz stożkowego siedziska 2 Pierścień dociskowy- docisk ze stali węglowej umożliwia kompresję uszczelki na powierzchni rury przy dokręcaniu śrub 3 Uszczelka o przekroju ściętego stożka, którą można umieścić całkowicie między korpusem złącza, a obwodem rury. Dzięki temu uzyskujemy całkowitą szczelność hydrauliczną i tolerancję na odchylenia rury 30 mm 4 Okrągłe lub kwadratowe otwory na śruby 5 Śruby zaciskowe - śruby ściskające pozwalają zbliżyć kołnierze zaciskowe i w konsekwencji przycisnąć uszczelkę do rury 6 Układ zabezpieczających przed wysunięciem zaczepów Wykonane ze stali hartowanej C40, pozwalają na całkowitą blokadę rury. Zaczepy zabezpieczające przed wysunięciem mogą być używane do rur PE, stalowych, DCI i PVC oraz gwarantują odporność na wysunięcie podczas instalacji, a ich specjalna konstrukcja pozwala na łatwy montaż i demontaż złącza bez uszkodzenia powłoki antykorozyjnej rilsan 7 Komora zabezpieczająca-wykonana ze stali węglowej optymalizują odporność na wysunięcie unikając jednocześnie rotacji zaczepów podczas etapu dociskania 8 Kołnierz przyłączeniowy ze stali węglowej 9 Wersja ze śrubami oddzielnymi - system śrub zaciskowych jest niezależny w celu lepszego wycentrowania łącznika oraz poprawy efektywności uszczelki Nr kat. NSMGR-S Nr kat. NSMGR-F / NSMGR-D 8 9 Standard Opcje Nr kat. NSMGL-S NSMGR-D / NSMGR-F DN i większe Ciśnienie Od PN 10 do PN 16 (większe na zamówienie) Medium Woda pitna i surowa Woda morska Korpus Stal węglowa Pierścienie dociskowe Stal węglowa Uszczelki EPDM NBR, NEOPREN Śruby Stal z powłoką dacromet Stal nierdzewna 304/316 Zaczepy zabezpieczające przed przesunięciem Stal hartowana z powłoką dacromet Powłoka Rilsan nylon 11 Zakres 30 mm Martenzytyczna stal nierdzewna Przykład zabudowy dla wersji kołnierzowej Kołnierz EN 1092 PN 10, PN 16, PN 25, PN 40 i wyższe Kołnierze owiercone wg. innych standardów na zapytanie R 3/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

8 Łączniki Multigrip z zabezpieczeniem przed przesunięciem, rurowe, pojedynczo śrubowane Nr kat. NSMGR-S Kształtki zabezpieczone przed przesunięciem, stosowane wszędzie gdzie istnieje konieczność kompensacji osiowych nacisków ciśnienia. Wyposażone w system blokowania rury. Szczelność hydrauliczna oraz system zabezpieczenia przed przesunięciem PN 10, PN 16 Łączniki z zabezpieczeniem przed przesunięciem NOVA SIRIA nadają się do stosowania na rurach stalowych, CI/DI, PE, ciśnieniowych PVC. Wszystkie łączniki z zabezpieczeniem przed przesunięciem instalowane na rurach z PE lub ciśnieniowych PVC muszą być wyposażone w wewnętrzne tuleje wzmacniające dostarczane lub zaaprobowane przez NOVA SIRIA. Inne średnice bądź zakresy na zapytanie. Max. średnica Ilość Odstęp X Masa kg DN PN L1 min. max. zewnętrzna Ø C śrub N max. min. PN 10 PN / R 3/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

9 Łączniki Multigrip z zabezpieczeniem przed przesunięciem, rurowe, podwójnie śrubowane Nr kat. NSMGR-D Szczelność hydrauliczna oraz system zabezpieczenia przed przesunięciem PN 10, PN 16 Łączniki z zabezpieczeniem przed przesunięciem NOVA SIRIA nadają się do stosowania na rurach stalowych, CI/DI, PE, ciśnieniowych PVC. Wszystkie łączniki z zabezpieczeniem przed przesunięciem instalowane na rurach z PE lub ciśnieniowych PVC muszą być wyposażone w wewnętrzne tuleje wzmacniające dostarczane lub zaaprobowane przez NOVA SIRIA. Inne średnice bądź zakresy na zapytanie. Max. średnica Ilość Odstęp X Masa kg DN PN L1 min. max. zewnętrzna Ø C śrub N max. min. PN 10 PN / R 3/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

10 Łączniki Multigrip z zabezpieczeniem przed przesunięciem, kołnierzowe TYP A TYP B Nr kat. NSMGR-F Kształtki zabezpieczone przed przesunięciem, stosowane wszędzie gdzie istnieje konieczność kompensacji osiowych nacisków ciśnienia. Wyposażone w system blokowania rury. Szczelność hydrauliczna oraz system zabezpieczenia przed przesunięciem PN 10, PN16 Łączniki z zabezpieczeniem przed przesunięciem NOVA SIRIA nadają się do stosowania na rurach stalowych, CI/DI, PE, ciśnieniowych PVC. Wszystkie łączniki z zabezpieczeniem przed przesunięciem instalowane na rurach z PE lub ciśnieniowych PVC muszą być wyposażone w wewnętrzne tuleje wzmacniające dostarczane lub zaaprobowane przez NOVA SIRIA. Inne średnice bądź zakresy na zapytanie. DN PN 10/16 Kołnierz Kołnierz Max. średnica Ilość Odstęp X Masa kg TYP L1 min. max. DN PN zewnętrzna Ø C śrub N max. min. PN 10 PN A B A R 3/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

11 Tuleje wzmacniające Cechy konstrukcyjne Podczas instalacji łącznika z zabezpieczeniem przed przesunięciem na rurach PE oraz ciśnieniowych PVC, należy bezwzględnie stosować tuleje wzmacniające NOVA SIRIA wewnątrz rury. Tuleje są wykonane ze stali węglowej i pokryte powłoką antykorozyjną Rilsan nylon 11. Tuleje wzmacniają odcinek rury przeznaczony na instalację łącznika MULTIGRIP, poprawiając skuteczność działania zaczepów. Konstrukcja tulei wzmacniających obejmuje użycie jednego lub więcej klinów rozszerzających zależnie od owalności i tolerancji rury PE/PVC. W trakcie instalacji tulei, gdy komplet śrub i nakrętek został już zainstalowany, należy usunąć wewnętrzne gwintowane śruby, nakrętki oraz podkładki, niezbędne do rozszerzenia tulei. SDR 7, Ø PE 100 Ø i Ø i Ø i Ø i ,0 290,6 312,8 327, ,6 327,4 352,6 369, ,0 368,2 396,6 415, ,2 440,6 461, ,4 493,6 517, ,6 555,2 581, ,8 655, ,2 738, ,4 831, ,4 923, , , ,6 B = 350 mm Przykład zabudowy R 4/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

12 NOTATKI R 4/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

13 DUOFIT DWUCZĘŚCIOWE ŁĄCZNIKI do napraw rur oraz nawiercania pod ciśnieniem bez konieczności odcięcia przepływu Cechy konstrukcyjne 1 Korpus ze stali węglowej skonstruowany tak, aby umożliwić doskonały ruch uszczelki wewnątrz stożkowego siedziska 2 Pierścień dociskowy - docisk ze stali węglowej umożliwia kompresję uszczelki na powierzchni rury przy dokręcaniu śrub 3 Uszczelka o przekroju ściętego stożka, którą można umieścić całkowicie między korpusem złącza, a obwodem rury. Dzięki temu uzyskujemy całkowitą szczelność hydrauliczną i tolerancję na odchylenia rury 30 mm 4 Otwory na śruby - okrągłe lub kwadratowe otwory na śruby 5 Śruby zaciskowe - śruby ściskające pozwalają zbliżyć kołnierze zaciskowe i w konsekwencji przycisnąć uszczelkę do rury 6 Konstrukcja - wykonana ze stali węglowej, zaprojektowana zgodnie z długością i średnicą rury lub naprawianego rękawa, celem dokładnego przykrycia 7 Płyty boczne - Wykonane ze stali węglowej, umożliwiają połączenie dwóch podłużnych elementów DUOFIT, umożliwiając naprawę nieszczelności 8 Uszczelka boczna o przekroju kwadratowym, ściśnięta między płytami bocznymi, umożliwiająca uzyskanie szczelności hydraulicznej na całej długości Duofit 9 Górny i dolny wylot. Umożliwiają zmniejszenia ciśnienia podczas instalacji.są również używane w celu sprawdzenia szczelności Duofit po zakończeniu instalacji 10 Wersja prosta do napraw prostych części rurociągów 11 Wersja ze śrubami oddzielnymi - system śrub zaciskowych jest niezależny w celu lepszego wycentrowania łącznika oraz poprawy efektywności uszczelki Przykład zabudowy STANDARD OPCJE Nr kat. NSD30 NSD10 / NSD20-D DN i większe Ciśnienie Od PN 10 do PN 25 (wyższe na zamówienie) Medium Woda pitna i surowa Woda morska Korpus Stal węglowa Pierścienie dociskowe Stal węglowa Uszczelki EPDM NBR, NEOPRENE ŚRUBY Stal z powłoką dacromet POWŁOKA Rilsan nylon 11 ZAKRES 30 mm Stal nierdzewna 304/316 R 5/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

14 DUOFIT DWUCZĘŚCIOWE ŁĄCZNIKI do napraw rur oraz nawiercania pod ciśnieniem bez konieczności odcięcia przepływu Wersja przestrzenna Nr kat. NSD30 Wersja przestrzenna D30 przeznaczona do naprawiania kołnierzy rękawów rur azbestowo cementowych, kielichów rur żeliwnych, złączy typu "GIBAULT", złączek do zgrzewania PE bez odcinania dostawy wody. Wersja D30 może być użyta do nawiercania pod ciśnieniem na rurociągach wykonanych z dowolnego materiału, transportujących płynne media. D30 dla rur żeliwnych DN min. max. PN Długość ukształtowania L1 DN ukształtowania Ø L1 Długość całkowita L2 Max. średnica zewnętrzna Ø C Ilość śrub kołnierza N Inne średnice bądź zakresy na zapytanie. Ilość śrub do płyt bocznych B D30 dla rur azbestowo cementowych D30 dla rur PE SDR 17 PE, na elementy zgrzewane Masa kg R 5/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

15 DUOFIT DWUCZĘŚCIOWE ŁĄCZNIKI do napraw rur oraz nawiercania pod ciśnieniem bez konieczności odcięcia przepływu Wersja prosta pojedynczo śrubowana Nr kat. NSD10 Wersja prosta DUOFIT D10 przeznaczona do naprawiania zniszczonych rur (pęknięcia, uszkodzenia, spoiny, korozja) bez odcinania od rur o dowolnej średnicy. Może być również stosowana do nawiercania pod ciśnieniem na rurociągach wykonanych z dowolnego materiału, transportujących płynne media. Inne średnice bądź zakresy na zapytanie. DN Max. średnica Ilość śrub Ilość śrub PN L1 min. max. zewnętrzna Ø C kołnierza N do płyt bocznych B Masa kg R 5/3 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

16 DUOFIT DWUCZĘŚCIOWE ŁĄCZNIKI do naprawy rur oraz nawiercania pod ciśnieniem bez konieczności odcinania przepływu Wersja prosta dwuśrubowa Nr kat. NSD20-D Wersja prosta DUOFIT D20 przeznaczona do naprawiania zniszczonych rur (pęknięcia, uszkodzenia, spoiny, korozja) bez konieczności odcinania rur o dowolnej średnicy. Może być również stosowana do nawiercania pod ciśnieniem na rurociągach wykonanych z dowolnego materiału, transportujących płynne media. Inne średnice bądź zakresy na zapytanie. DN Max. średnica Ilość śrub Ilość śrub Masa PN L1 min. max. zewnętrzna Ø C kołnierza N do płyt bocznych B kg R 5/4 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

17 DUOFIT DWUCZĘŚCIOWE ŁĄCZNIKI instruckcja montażu R 5/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

18 NOTATKI R 5/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

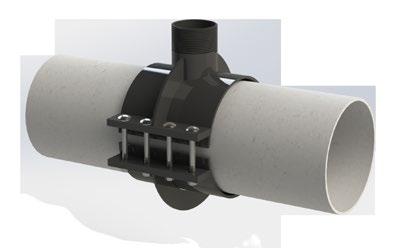

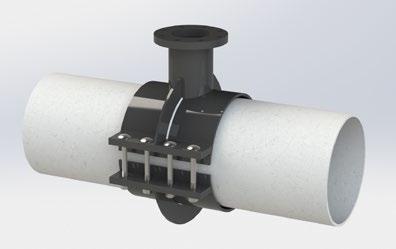

19 OPASKI DO NAWIERCANIA OPASKA Z EJŚCIEM KOŁNIERZOWYM 90 o Dwudzielna opaska kołnierzowa, do nawiercania różnych rur ciśnieniowych (stalowych, żeliwnych, PE i PVC); możliwość owiercenia kołnierza wg różnych standardów. Średnica rurociągu: DN (na zapytanie dostępne mniejsze i większe średnice) Kołnierz: DN (na zapytanie dostępne większe średnice) OPASKA Z EJŚCIEM KOŁNIERZOWYM 45 O Dwudzielna opaska kołnierzowa, do nawiercania różnych rur ciśnieniowych (stalowych, żeliwnych, PE i PVC); możliwość owiercenia kołnierza wg różnych standardów. Średnica rurociągu: DN (dostępne mniejsze i większe średnice) Kołnierz: DN (większe na zapytanie) OPASKA Z EJŚCIEM KIELICHOWYM Dwudzielna opaska do nawiercania z odejściem mającym 30 mm zakres dla połączenia różnych rur ciśnieniowych (stalowych, żeliwnych, PE i PVC); z zewnętrzną średnicą rury mieszczącą się w całym zakresie tolerancji. Średnica rurociągu: DN (dostępne mniejsze i większe średnice) Odejście kielichowe dla rur Ø OPASKA Z EJŚCIEM GWINTOWANYM 90 O Dwudzielna opaska gwintowana do nawiercania różnych rur ciśnieniowych (stalowych, żeliwnych, PE i PVC); możliwość wykonana z różnym gwintami. Średnica rurociągu: DN (dostępne mniejsze i większe średnice) Gwint: DN 1"-4" Dane techniczne Materiał: stal węglowa Powłoka antykorozyjna rilsan nylon 11 Ciśnienie robocze bar, inne na zapytanie Śruby ocynkowane, opcjonalnie ze stali nierdzewnej A2 Uszczelnienie NBR lub EPDM R 6/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

20 NOTATKI R 6/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd
