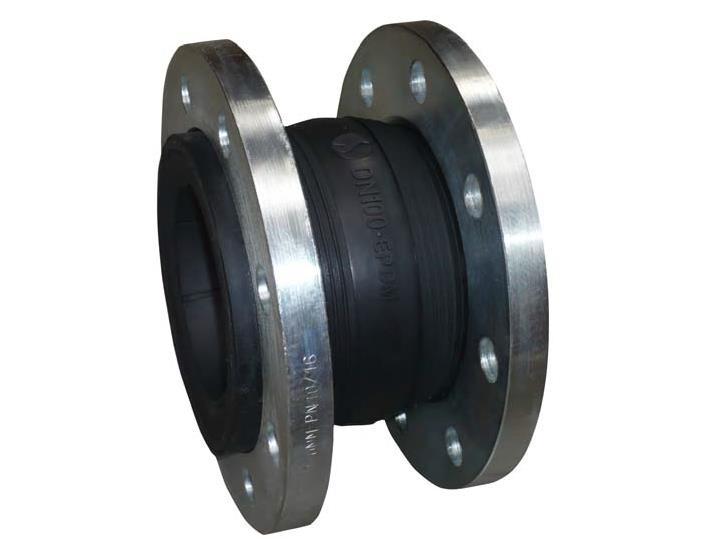

ZŁĄCZE KOMPENSACYJNE EPDM LUB NBR PN10/16

Transkrypt

1 .. Przyłącza Zakres średnic : : Min Temperatura : Max Temperatura : DN 32 do DN600 Kołnierze PN10/16-10 C +100 C dla EPDM i +80 C dla NBR Max Ciśnienie : 16 barów do DN 300 Specyfikacje : Absorbuje wibracje i hałas Kompensacja liniowa i kątowa Pojedynczy Materiał : Elektrycznie ocynkowane stalowe kołnierze Page 1 sur 10

2 SPECYFIKACJE: Absorbuje wibracje, hałas i ekspansję Przykład oznakowania (EPDM): Kompensacja liniowa i kątowa Przewód EPDM (oznakowanie EPDM) lub NBR (oznakowanie NBR) Elektrycznie ocynkowane stalowe kołnierze PN10/16 Ogranicznik ekspansji (opcja) UŻYCIA: Dystrybucja wody, ogrzewnictwo i inżynieria sanitarna (dla EPDM) Olej, węglowodory, powietrze (dla NBR) Min i max Temperatura Ts: -10 C to +100 C dla EPDM (Ref.1501 i 1502) Min i max Temperatura Ts: -10 C to +80 C dla NBR (Ref.1503) Max Ciśnienie Ps: 16 barów do DN300 (patrz wykres), 10 barów dla powyżej WYKRES CIŚNIENIE / TEMPERATURA (PARA WYŁĄCZONA) REF DN 32 DN 300: DN 32 DN 300 Page 2 sur 10

3 WYKRES CIŚNIENIE / TEMPERATURA (PARA WYŁĄCZONA) REF DN 350 DN 600: DN 350 DN 600 WYKRES CIŚNIENIE / TEMPERATURA (PARA WYŁĄCZONA) REF DN : 1503 DN 32 DN 200 Page 3 sur 10

4 ZAKRES: Złącze kompensacyjne EPDM ze stalowymi kołnierzami PN10 od DN 32 do DN 600 Ref Złącze kompensacyjne EPDM ze stalowymi kołnierzami PN16 od DN 200 do DN 300 Ref Złącze kompensacyjne NBR ze stalowymi kołnierzami PN10 od DN 32 do DN 200 Ref Ogranicznik ekspansji (wraz z 2 śrubkami i 4 płytkami) PN10 od DN 32 do DN 600 Ref Ogranicznik ekspansji (wraz z 2 śrubkami i 4 płytkami) PN16 od DN 200 do DN 300 Ref MATERIAŁ: Item Designation Materials Materials Przewód wewnętrzny i pokrywa EPDM NBR 2 Wzmocnienie Nylonowy sznur 3 Obręcz Stal 4 Kołnierze Elektrycznie ocynkowana stal Page 4 sur 10

5 ROZMIAR (w mm): Ref. DN L Ø D Ø D Waga (kg) Waga (kg) Waga (kg) Page 5 sur 10

6 ROZMIAR KOŁNIERZY PN10 Ref.1501 and 1503 (w mm): Ref. DN Ø D Ø K Nb x Ø L 4 x 19 4 x 19 4 x 19 4 x 19 8 x 19 8 x 19 8 x 19 8 x 23 8 x x x 23 b Ref. DN Ø D Ø K Nb x Ø L 16 x x x x x 31 b Page 6 sur 10

7 ROZMIAR KOŁNIERZY PN16 Ref.1502 (w mm): Ref. DN Ø D Ø K Nb x Ø L 12 x x x 28 b Page 7 sur 10

8 PRZESUNIĘCIA (w mm): DN Kompensacja Ekspansja Przesunięcie liniowe Przesunięcie kątowe Maksymalne przesunięcia nie mogą występować razem STANDARDY: Wykonano zgodnie z ISO 9001:2015 DYREKTYWA 2014/68/EU : Produkty wyłączone z dyrektywy (Artykuł 4, 3) Kołnierze zgodnie z EN PN10/16 Certyfikat WRAS do DN400 dla EPDM Ref PRODUCENT ZASTRZEGA SOBIE PRAWO DO WPROWADZENIA ZMIAN KONSTRUKCYJNYCH. Page 8 sur 10

9 INSTRUKCJA INSTALACJI: Złącze kompensacyjne jest zaprojektowane do absorbcji uprzednio określonych przesunięć pod danym ciśnieniem i temperaturą. Aby uzyskać jak najdłuższy czas użyteczności złącza należy przestrzegać poniższych punktów: Trasa rurociągu jest prosta Rozszerzenie jest zgodne z rozszerzeniem wybranego kompensatora Punkty mocowania są zwymiarowane, aby mogły absorbować siły reakcji i sztywność, które powstają podczas użytkowania. Rurociąg jest ograniczony stałymi punktami Dystans między kompensatorem a łożyskiem może wynosić maksymalnie trzykrotność średnicy rury. Umieszczaj tylko jeden kompensator między 2 łożyskami. Każde kolanko musi być wzmocnione, szczególnie gdy kompensator jest zamontowany z ogranicznikami. Nieruchome łożyska są konieczne, ponieważ kompensator poddawany jest rozszerzaniu, gdy znajduje się pod ciśnieniem. Złącze kompensacyjne nie może być malowane i izolowane termicznie. Musi być chronione przed złymi warunkami pogodowymi i promieniowaniem słonecznym. Podczas montażu upewnij się, że śruby są ustawione zgodnie z poniższą grafiką: Podążaj kolejno: a) Trwałe punkty powyżej rurociągu b) Trwałe punkty poniżej rurociągu c) Montaż kompensatora Układ instalacji: L1 = 3 X DN L2 = according to weight and pipes types Page 9 sur 10
