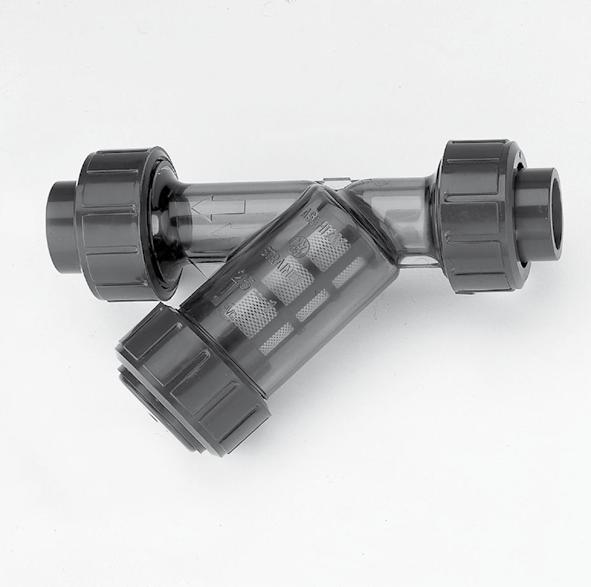

Separator zanieczyszczeń kątowy typ 51

Transkrypt

1 AGRU-FRANK Polska Sp. z o.o. * ul. Bukowskiego 3 * 2- Wrocław Tel./Fax: * WORLDWIDE COMPETENCE IN PLASTICS Separator zanieczyszczeń kątowy typ Materiał obudowy Materiał wkładanego sita ) PVC Uszczelnienia (do wyboru) EPDM FKM Dopuszczalna temperatura robocza -20 C do 0 C Wielkości nominalne / Poziom ciśnienia DN do DN 0: PN 0 DN 0 do DN 00: PN 6 Połączenie z rurociągiem Mufa klejona lub króciec Kołnierz zgodnie z DIN EN 092- (zast. DIN 20) PN 0/6 Długość zabudowy Norma zakładowa Wielkość oczek 0,7 mm 3) ) na zapytanie: PVDF, PP na zapytanie: do DN 00 3) na zapytanie: 0,2 mm lub 0, mm Mufa zgrzewana lub króciec Mufa gwintowana Przykładowy tekst oferty przetargowej: Separator zanieczyszczeń kątowy typ, DN 00, PN 6, / EPDM, przezroczysta obudowa, ze śrubunkiem i mufą klejoną, wielkość oczek 0,7 mm Dokument: FRANK_DB_L7_Schrägsitz-Schmutzfänger Typ _0-202_PL L7

2 Separator zanieczyszczeń kątowy typ Śrubunek z mufą klejoną / zgrzewaną z l m Ø d i Ø d m Ø d ü Ø d 3 7 Ø d 2 2 H 3 Ø d ü 9 6 b 2 Przyłącze kołnierzowe Śrubunek z króćcem zgrzewanym Śrubunek z mufą gwintowaną L S L g Ø d i LKR Ø K Ø D Ø d Ø d g l S s L SV l SV l g L f n x Ø d i Nr. Nazwa Ilość Materiał Nr Obudowa ) 2 Wkładane sito *) ) 3 Kosz nośny Przyłącze (mufa, króciec, kołnierz) 2 ) Nakrętka złączna 3 *) części zużywalne ) PP, PVDF na zapytanie Nr. Nazwa Ilość Materiał 6 Pierścień zabezpieczający 7 Tuleja centrująca Pierścień O-Ring *) 2 EPDM, FKM 9 Pierścień O-Ring *) EPDM, FKM L7 6

3 Separator zanieczyszczeń kątowy typ Wymiary i masy - przyłącze kołnierzowe DN d i d ü K D L f d 2 d 3 H b 2 n x d x 0, x, x, x 2, x, x, x 20, Wymiary i masy - śrubunek z króćcem zgrzewanym (zgrzewanie doczołowe lub elektrooporowe) DN d d i d ü s 3) s 3) SDR 7 SDR l SV l ) S L SV L ) S d 2 d 3 H 20 -, , , , , , ,0, , ,, , ,, , ,6 0, , ) z króćcem zgrzewanym (PE 00, PP-R, PVDF) długie króćce zgrzewane (PE 00, PP-R) do zgrzewania elektroporowego 3) króciec zgrzewany PVDF SDR 2/SDR 33 inne grubości ścianki Wymiary i masy - śrubunek z mufą klejoną / zgrzewaną Mufa klejona Mufa zgrzewana DN d i d ü d m l m z d m l m z d 2 d 3 H ,, , , , ,, , , 23, , , 27, , ,2 3, , ,, , Wymiary i masy - śrubunek z mufą gwintowaną Mufa gwintowana DN d i d ü d g l g L g d 2 d 3 H z R / , R 3/ , R , R / , R ,7 L7 7

4 Separator zanieczyszczeń kątowy typ Parametry przepływu, k vs m 3 /h DN k vs [m 3 /h], 6, ) definicja wartości k vs, patrz Rozdział T2 / Informacje techniczne dla wielkości oczek 0,7 mm Maksymalna dopuszczalna prędkość przepływu 3) DN v [m/s],0,0,0 3,0 3,0 2,0, 3) definicja patrz Rozdział T2 / Informacje techniczne Dopuszczalne obciążenie podciśnieniem ) w bar DN - 00,0 ) obowiązuje tylko w zakresie podanych temperatur roboczych Hydrostatatyczne ciśnienie rozrywające ) w bar przy 22 C DN ) definicja patrz Rozdział T2 / Informacje techniczne Dopuszczalne ciśnienia robocze 6) p B w bar DN T B w C - 0 0, 00 0 do ) definicja patrz Rozdział T2 / Informacje techniczne Swobodna powierzchnia filtracji w mm 2 DN oczek *) oczek *) oczek *) *) wielkości oczek: 20 oczek = 0,7 mm (standard) 30 oczek = 0, mm 0 oczek = 0,2 mm 0 Stopień otwarcia [%] mbar 00 Strata ciśnienia [mbar] 0 0, 00 m 3 /h Przykład: Przepływ: m 3 /h Średnica nominalna: 0 mm Otwarcie: 00 % Strata ciśnienia: 0 mbar Wielkość przepływu [m 3 /h] 00 0 Średnica nominalna: , L7

5 Separator zanieczyszczeń kątowy typ Instrukcja konserwacji i montażu Konserwacja Zależnie od danych warunków stosowania należy przeprowadzać regularnie w odpowiednich odstępach czasu konserwację/czyszczenie. Demontaż armatury Uwaga: Nie wolno nigdy demontować armatury z instalacji pod ciśnieniem roboczym. Wskazówka: Nakrętki złączne należy odkręcić lub dokręcić ręcznie lub za pomocą klucza taśmowego. Unikać stosowania siły. W celu wymontowania armatury odkręcić obydwie nakrętki złączne i odłączyć obudowę od rurociągu (należy przy tym uważać, aby nie zgubić obydwu pierścieni O-Ring ). Odkręcić nakrętkę złączną otworu konserwacyjnego i wyjąć ostrożnie z obudowy zespół sita. Wyjąć tuleję centrującą 7 z kosza nośnego 3 i wyjąć wkładane sito 2. Odkręcić pierścień zabezpieczający 6 i wyjąć nakrętkę złączną. Pierścień O-Ring 9 wyjąć z rowka korpusu nośnego sita. Uwaga: W celu ochrony pierścieni O-Ring przed uszkodzeniem podczas montażu, należy stosować odpowiednie narzędzia. Montaż armatury Montaż armatury odbywa się dokładnie w odwrotnej kolejności niż demontaż. Przed montażem należy skontrolować wszystkie części pod kątem uszkodzeń i ew należy je wymienić. Wszystkie części należy wyczyścić z zanieczyszczeń. Ewentualnie podczas montażu pierścienia O-Ring 9 należy zastosować odpowiedni środek poślizgowy (bezsilikonowy). Wskazówki do właściwego montażu Armaturę należy zamontować w rurociągu bez naprężeń (równoległość płaszczyzn, osiowość, długość zabudowy). Kierunek przepływu/montażu separatora zanieczyszczeń jest oznakowany strzałką na obudowie. Kołnierz przyłączeniowy: Należy dociągnąć równomiernie śruby łączące na krzyż (przestrzegać momentów dociągających śrub). W przypadku kołnierzy z tworzyw sztucznych należy zasadniczo przewidzieć podkładki typu U dla śrub i nakrętek. Mufa klejona i zgrzewana, króciec klejony i zgrzewany: W przypadku klejenia lub zgrzewania należy przestrzegać wytycznych branżowych (np. DVS). L7 9
