1 CZYTNIK KART ZBLIŻENIOWYCH SCENTRALIZOWANA KONTROLA DOSTĘPU REF. 6992

2 POLSKI INSTRUKCJA OBSŁUGI CZYTNIKA KART ZBLIŻENIOWYCH - SCENTRALIZOWANA KONTROLA DOSTĘPU Firma FERMAX Polska sp. z o.o. sporządziła niniejszy dokument techniczny w celach informacyjnych. Firma zastrzega sobie prawo do wprowadzania bez uprzedzenia modyfikacji technicznych do urządzeń, których dotyczy niniejszy dokument. Ewentualne zmiany będą uwzględnione w późniejszych wydaniach instrukcji.

3 SPIS TREŚCI CZYTNIK KART ZBLIŻENIOWYCH MDS WSTĘP ZACISKI SCHEMAT PODŁĄCZENIA DO MAGISTRALI MDS SCHEMAT PODŁĄCZENIA DO KLAWIATURY NUMERYCZNEJ...6 KONFIGURACJA ADRESU ORAZ CZASU ZWOLNIENIA ELEKTROZACZEPU...6 FUNKCJONOWANIE...7 UWAGI...8 ROZWIĄZYWANIE PROBLEMÓW...8 CZYTNIK KART ZBLIŻENIOWYCH WIEGAND-26, DATA-CLOCK WSTĘP ZACISKI SCHEMAT PODŁĄCZENIA DO KONTROLERA SCHEMAT PODŁĄCZENIA DO KLAWIATURY NUMERYCZNEJ...10 FUNKCJONOWANIE...11 PODRZĘDNY CZYTNIK KART ZBLIŻENIOWYCH MDS SCHEMAT PODŁĄCZENIA DO WYŚWIETLACZA...12 Str. 3

4 CZYTNIK KART ZBLIŻENIOWYCH MDS WSTĘP Funkcjonowanie czytnika kart zbliżeniowych New Cityline jest identyczne jak poprzedniego czytnika Cityline. Czytnik możemy zintegrować z zamkiem kodowym (klawiaturą numeryczną) w ten sposób uzyskujemy podwójną kontrolę dostępu - kod otwarcia i karta zbliżeniowa. Czytnik posiada bezpotencjałowe zaciski przekaźnikowe C, No, Nc. Aby otworzyć drzwi należy zbliżyć do czytnika kartę, brylok lub pilot dual. Czytnik działa na odpowiedniej częstotliwości radiowej, nie jest konieczne fizyczne dotknięcie karty do czytnika. Oznacza to, że możemy otworzyć drzwi za pomocą karty nie wyjmując jej z portfela. Maksymalna odległość odczytu dla kart oraz bryloków zbliżeniowych wynosi 8cm, a dla pilotów dual 4cm. Czytnik kart zbliżeniowych posiada dwie kontrolki, które informują o aktywacji czytnika ( drzwi otwarte / drzwi zamknięte). Zaprogramowana karta w systemie Niezaprogramowana karta w systemie Przyłożenie do czytnika karty zaprogramowanej w systemie spowoduje, że zielona kontrolka na czytniku zaświeci się oraz czytnik wyemituje pojedynczy sygnał beep. Przyłożenie do czytnika karty niezaprogramowanej w systemie spowoduje, że zielona kontrolka na czytniku nie zaświeci się oraz czytnik wyemituje dwukrotnie sygnał beep. ZACISKI +, - zasilanie 12V DC Sa, Sb magistrala danych RS-485 C, No, Nc zaciski przekaźnika (do podłączenia elektrozaczepu) B, - zaciski do podłączenia przycisku wyjścia S, - zaciski do podłączenia konktaktronu CN3 złącze do podłaczenia zamka kodowego (klawiatury numerycznej) Str. 4

5 SCHEMAT PODŁĄCZENIA DO MAGISTRALI MDS UWAGA!!! KONFIGURACJA ZWOREK DO JEDNOSTKI CENTRALNEJ PRZYCISK WYJŚCIA KONTAKTRON WARYSTOR 12 Vdc Str. 5

6 SCHEMAT PODŁĄCZENIA DO KLAWIATURY NUMERYCZNEJ UWAGA!!! KONFIGURACJA ZWOREK KONFIGURACJA ADRESU ORAZ CZASU ZWOLNIENIA ELEKTROZACZEPU ADRES CZYTNIKA BEZ FUNKCJI 7,8 USTAWIENIE CZASU ZWOLNIENIA ELEKTROZACZEPU (1, 4, 7, 10 SEKUND) , Str. 6

7 FUNKCJONOWANIE KARTA ZBLIŻENIOWA niezaprogramowana karta KARTA ZBLIŻENIOWA + KOD OTWARCIA 1º 2º + KOD PIN: KOD PIN niezaprogramowana karta + KOD PIN: BŁĄD Str. 7

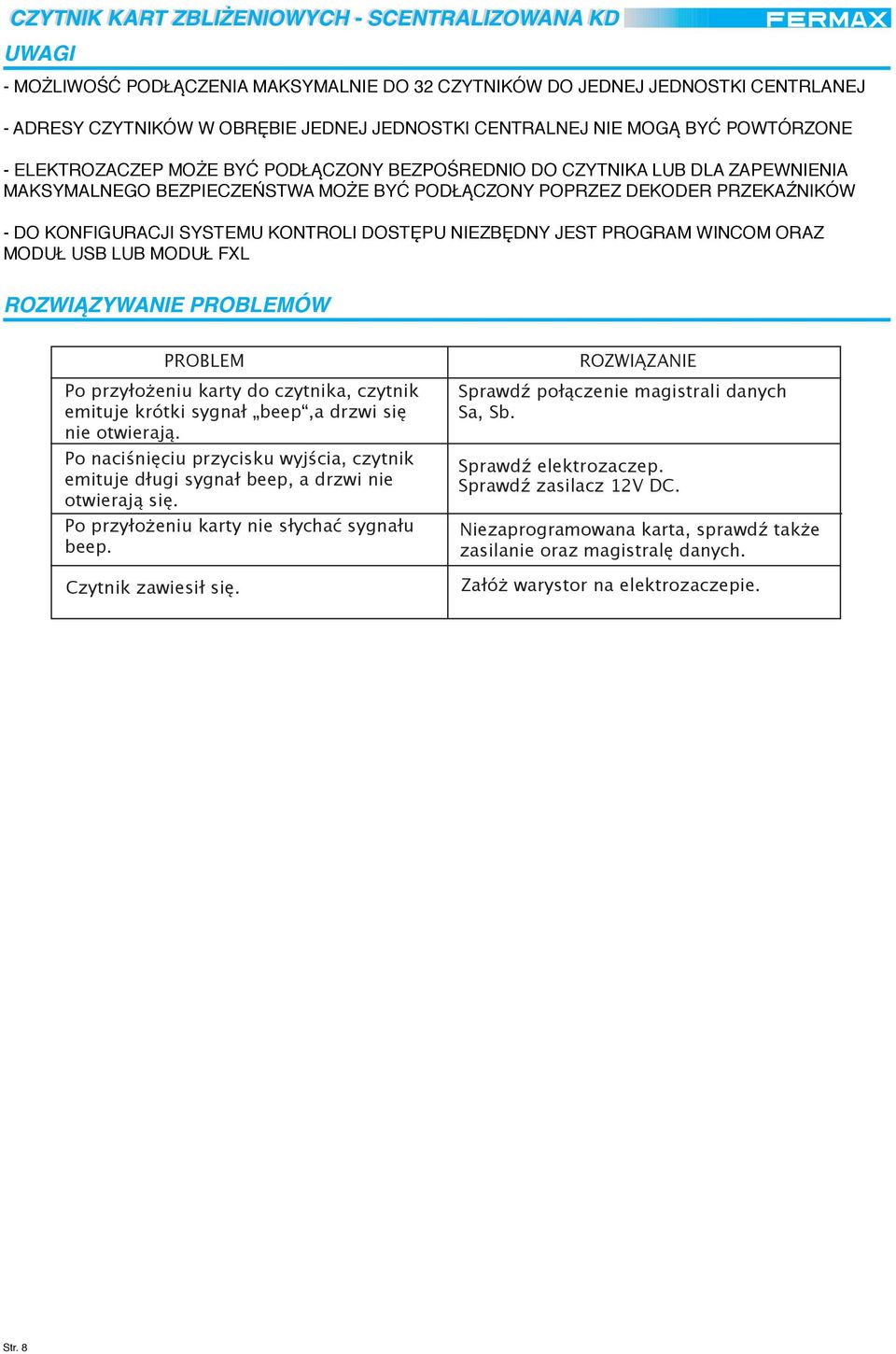

8 UWAGI - MOŻLIWOŚĆ PODŁĄCZENIA MAKSYMALNIE DO 32 CZYTNIKÓW DO JEDNEJ JEDNOSTKI CENTRLANEJ - ADRESY CZYTNIKÓW W OBRĘBIE JEDNEJ JEDNOSTKI CENTRALNEJ NIE MOGĄ BYĆ POWTÓRZONE - ELEKTROZACZEP MOŻE BYĆ PODŁĄCZONY BEZPOŚREDNIO DO CZYTNIKA LUB DLA ZAPEWNIENIA MAKSYMALNEGO BEZPIECZEŃSTWA MOŻE BYĆ PODŁĄCZONY POPRZEZ DEKODER PRZEKAŹNIKÓW - DO KONFIGURACJI SYSTEMU KONTROLI DOSTĘPU NIEZBĘDNY JEST PROGRAM WINCOM ORAZ MODUŁ USB LUB MODUŁ FXL ROZWIĄZYWANIE PROBLEMÓW PROBLEM Po przyłożeniu karty do czytnika, czytnik emituje krótki sygnał beep,a drzwi się nie otwierają. Po naciśnięciu przycisku wyjścia, czytnik emituje długi sygnał beep, a drzwi nie otwierają się. Po przyłożeniu karty nie słychać sygnału beep. Czytnik zawiesił się. ROZWIĄZANIE Sprawdź połączenie magistrali danych Sa, Sb. Sprawdź elektrozaczep. Sprawdź zasilacz 12V DC. Niezaprogramowana karta, sprawdź także zasilanie oraz magistralę danych. Załóż warystor na elektrozaczepie. Str. 8

9 CZYTNIK KART ZBLIŻENIOWYCH WIEGAND-26, DATA-CLOCK WSTĘP W tym trybie pracy czytnik jest podłączony do kontrolera (klasa II /III). Zapewnia to system antysabotażowy, przycisk wyjścia oraz elektrozaczep podłączany jest do kontrolera. Może być również podłączony jako podrzędny czytnik do modułu wyświetlacza. Ustawienie trybu pracy panel odbywa się za pomocą zworek SW2. Przy podłączeniu czytnika do zasilania w trybie: * WIEGAND-26: dioda <<+>> zapali się na 1 sekundę * Data / Clock: dioda <<->> zapali się na 1 sekundę. Dodatkowo klawiatura ADS może być podłączona przez złącze CN3 co zwiększy kontrolę dostępu - wejście poprzez kartę zbliżeniową oraz kod otwarcia. Aby otworzyć drzwi należy zbliżyć do czytnika kartę, brylok lub pilot dual. Czytnik działa na odpowiedniej częstotliwości radiowej, nie jest konieczne fizyczne dotknięcie karty do czytnika. Oznacza to, że możemy otworzyć drzwi za pomocą karty nie wyjmując jej z portfela. Maksymalna odległość odczytu dla kart oraz bryloków zbliżeniowych wynosi 8cm, a dla pilotów dual 4cm. Czytnik kart zbliżeniowych posiada dwie kontrolki, które informują o aktywacji czytnika ( drzwi otwarte / drzwi zamknięte) Brak zasilania. 2. Stan czuwania. Drzwi zamknięte. 3. Drzwi otwarte. ZACISKI +, - zasilanie 12V DC Dt, Ck R G B SW2 CN2 CN3 magistrala danych do kontrolera czerwona dioda do kontrolera zielona dioda do kontrolera buzzer do kontrolera elektrozaczep może być podłączony bezpośrednio do kontrolera zworki do konfiguracji trybu pracy czytnika złącze do podłączenia czytnika do wyświetlacza (podrzędny czytnik) złącze do podłączenia klawiatury Str. 9

10 SCHEMAT PODŁĄCZENIA DO KONTROLERA UWAGA!!! KONFIGURACJA ZWOREK Wiegand-26. Data/Clock SCHEMAT PODŁĄCZENIA DO KLAWIATURY NUMERYCZNEJ UWAGA!!! KONFIGURACJA ZWOREK Str. 10

11 FUNKCJONOWANIE KARTA ZBLIŻENIOWA niezaprogramowana karta KARTA ZBLIŻENIOWA + KOD OTWARCIA 1º 2º + KOD PIN: KOD PIN niezaprogramowana karta + KOD PIN: BŁĄD Str. 11

12 PODRZĘDNY CZYTNIK KART ZBLIŻENIOWYCH SCHEMAT PODŁĄCZENIA DO WYŚWIETLACZA UWAGA!!! KONFIGURACJA ZWOREK Str. 12
