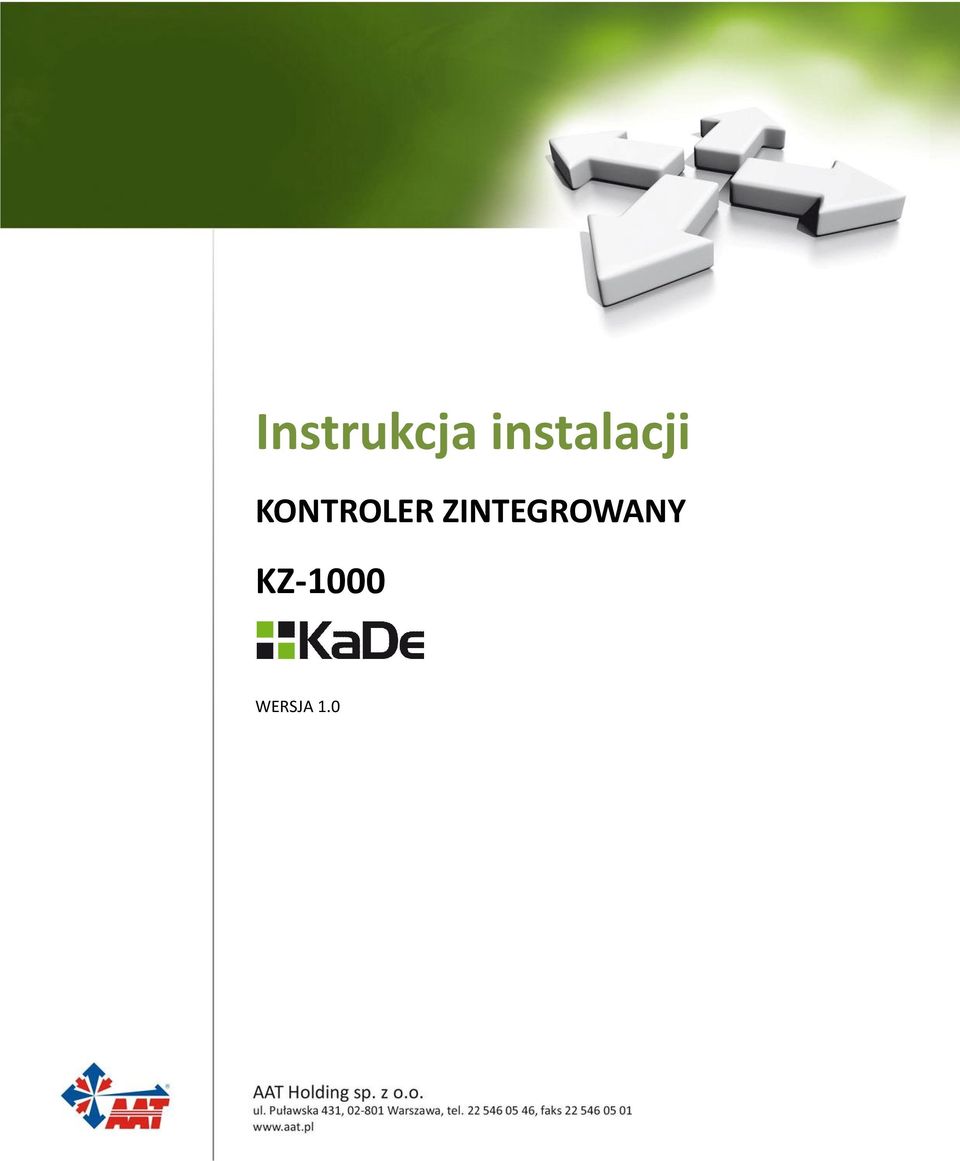

1 Instrukcja instalacji KONTROLER ZINTEGROWANY KZ-1000 WERSJA 1.0

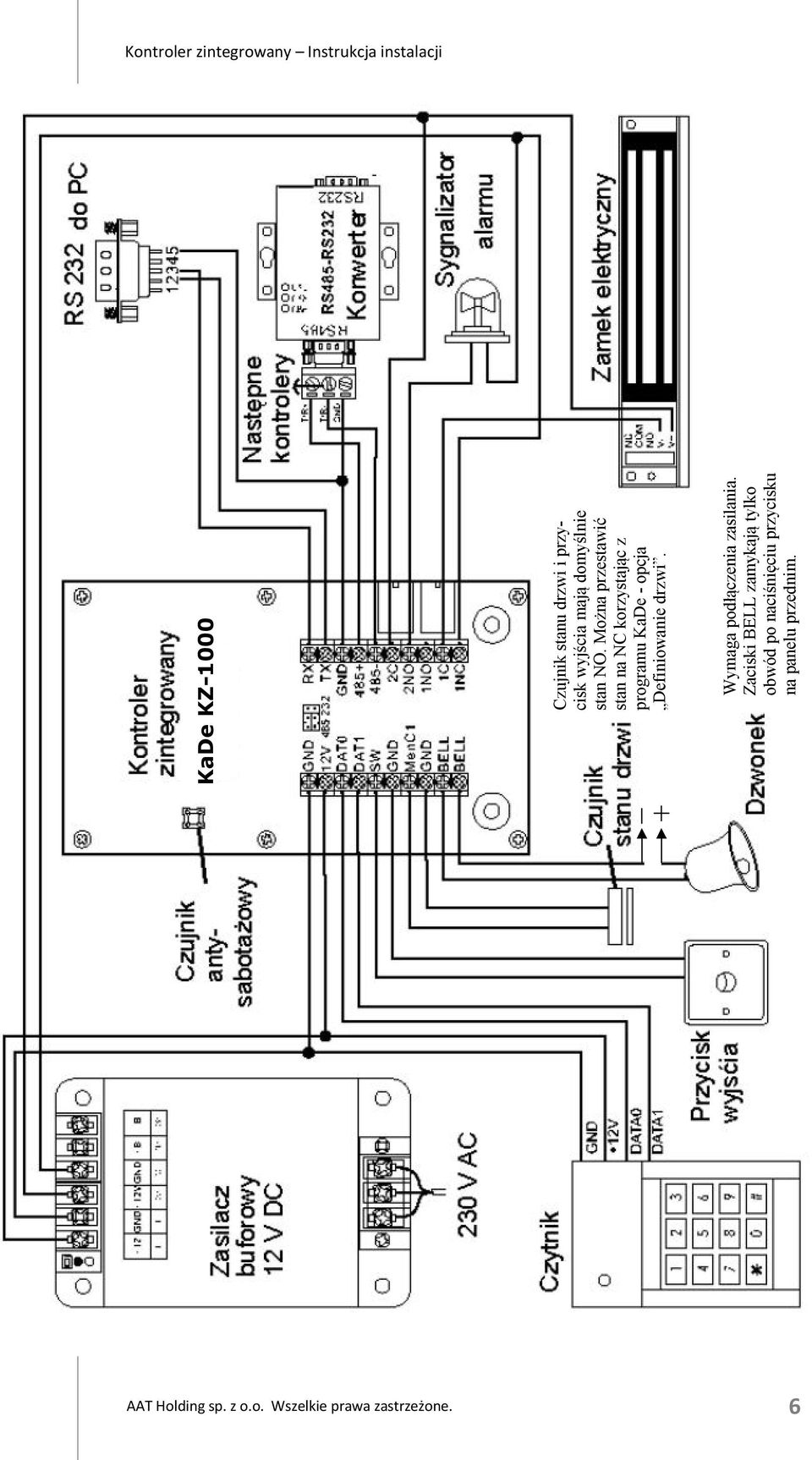

2 SPIS TREŚCI 1. Informacje wstępne Dane techniczne kontrolera Schemat blokowy podłączeń do kontrolera Montaż kontrolera Programowanie kontrolera w trybie autonomicznym Tabela kodów programowania Programowanie kontrolera w trybie sieciowym Ogólne wytyczne dotyczące instalacji kontrolera AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 2
3 1. INFORMACJE WSTĘPNE Kontroler KZ-1000 Kontroler zintegrowany typu KZ-1000 przeznaczony jest do pracy w systemach kontroli dostępu. Jest to kontroler jednego przejścia. Przejście to może być kontrolowane jedno- lub dwustronnie. Aby zrealizować kontrolę dwustronną należy dołączyć do portu kontrolera drugi czytnik. Kontroler KZ-1000 może pracować w trybie autonomicznym (programowanie z klawiatury) lub sieciowym ( on-line lub off-line czyli z wyłączonym programem na PC) pod programem nadzorczym KaDe-Soft-V1 na PC. Urządzenie integruje w sobie następujące elementy: moduł kontrolera 1 przejścia czytnik kart zbliżeniowych w standardzie 125 khz ISO UNIQUE klawiaturę do wprowadzania kodu PIN oraz przycisk dzwonkowy sygnalizator optyczny (diody LED) i akustyczny (buzzer) czujnik antysabotażowy AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

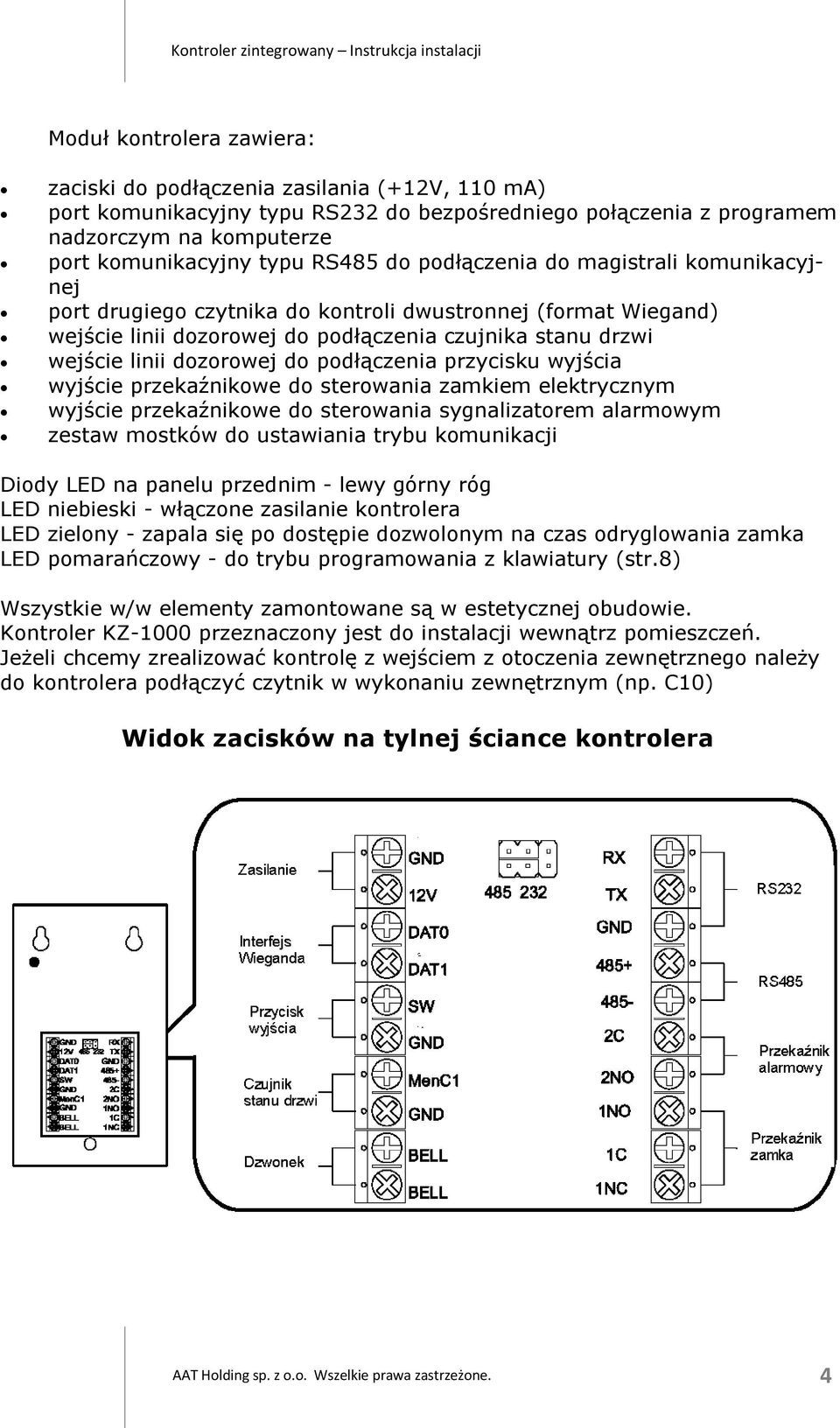

4 Moduł kontrolera zawiera: zaciski do podłączenia zasilania (+12V, 110 ma) port komunikacyjny typu RS232 do bezpośredniego połączenia z programem nadzorczym na komputerze port komunikacyjny typu RS485 do podłączenia do magistrali komunikacyjnej port drugiego czytnika do kontroli dwustronnej (format Wiegand) wejście linii dozorowej do podłączenia czujnika stanu drzwi wejście linii dozorowej do podłączenia przycisku wyjścia wyjście przekaźnikowe do sterowania zamkiem elektrycznym wyjście przekaźnikowe do sterowania sygnalizatorem alarmowym zestaw mostków do ustawiania trybu komunikacji Diody LED na panelu przednim - lewy górny róg LED niebieski - włączone zasilanie kontrolera LED zielony - zapala się po dostępie dozwolonym na czas odryglowania zamka LED pomarańczowy - do trybu programowania z klawiatury (str.8) Wszystkie w/w elementy zamontowane są w estetycznej obudowie. Kontroler KZ-1000 przeznaczony jest do instalacji wewnątrz pomieszczeń. Jeżeli chcemy zrealizować kontrolę z wejściem z otoczenia zewnętrznego należy do kontrolera podłączyć czytnik w wykonaniu zewnętrznym (np. C10) Widok zacisków na tylnej ściance kontrolera AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4
5 Pojemność pamięci Nazwa parametru lub funkcji Wartość parametru lub opis funkcji - pamięć kart 3000 (1500 w trybie autonomicznym) - pamięć zdarzeń 8200 (kasowanie najstarszych po zapełnieniu bufora) Parametry elektryczne - napięcie zasilania 9-15 VDC - pobór prądu < 110 ma - odporność na przepięcia statyczne < 15kV - podtrzymanie danych w pamięci Do 10 lat (przy wyłączonym zasilaniu) Parametry środowiskowe - otoczenie Tylko do instalacji wewnątrz pomieszczeń - temperatura pracy Od +2 C do 55 C - wilgotność względna 0% - 95% Porty komunikacyjne Do połączenia z komputerem Do podłączenia do magistrali Czytniki i karty - RS232 - RS485 - zintegrowany w urządzeniu Na karty UNIQUE, zasięg 5-15 cm - dodatkowy Zgodny z formatem 26 bit Wiegand - format kart ISO UNIQUE (125 khz) Linie dozorowe - wejście czujnika stanu drzwi NO / NC - wejście do przycisku wyjścia NO / NC Wyjścia sterujące - sterujące zamkiem elektrycznym Przekaźnikowe DC 12V 3A - sterujące sygnalizatorem alarmu Przekaźnikowe DC 12V 3A Parametry dotyczące dostępu - liczba poziomów dostępu 42 - liczba terminarzy 20 - liczba dni świątecznych 32 Tryb identyfikacji Kasowanie alarmu Dane techniczne kontrolera - wymiary 150 x 88 x 25 mm - format kodów klawiatury czytnika zew. 4-bitowy, bez buforowania Karta, Karta + PIN (tylko PIN - tryb auton.) Automatyczne lub przez operatora AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5
6 KaDe KZ-1000 Czujnik stanu drzwi i przycisk wyjścia mają domyślnie stan NO. Można przestawić stan na NC korzystając z programu KaDe - opcja Definiowanie drzwi. Wymaga podłączenia zasilania. Zaciski BELL zamykają tylko obwód po naciśnięciu przycisku na panelu przednim. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 6
7 Montaż kontrolera 4. Podłącz przewody do 3. Wywierć otwory w ścianie używając zacisków na module kontrolera. tylnej ścianki jako szablonu. Przykręć Zamontuj ponownie przednią panel do ściany wyprowadzając przepokrywę wsuwając najpierw w wody przez otwór. górne zaczepy. Wkręć śruby i załóż ponownie zaślepki. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 7

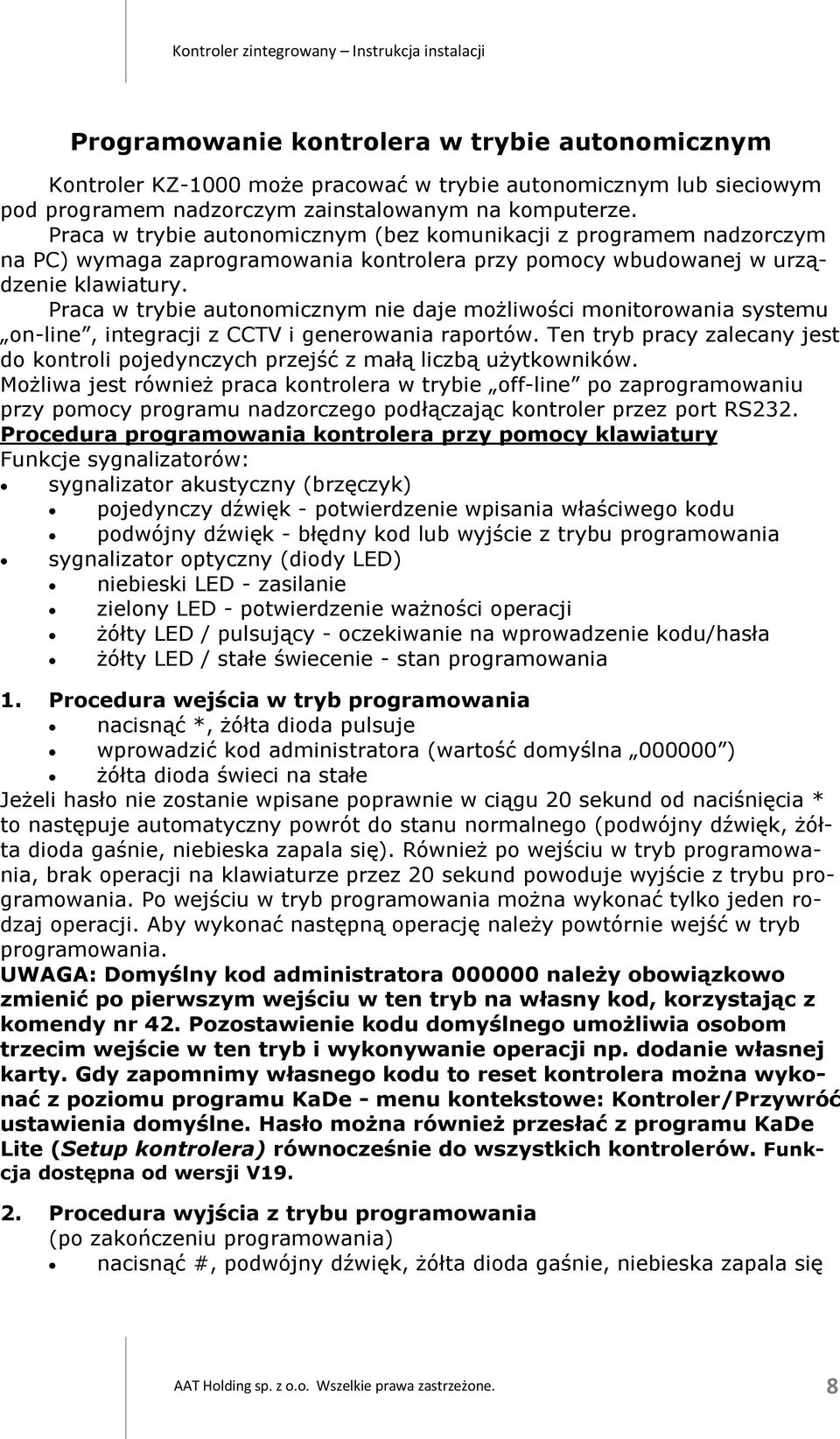

8 Programowanie kontrolera w trybie autonomicznym Kontroler KZ-1000 może pracować w trybie autonomicznym lub sieciowym pod programem nadzorczym zainstalowanym na komputerze. Praca w trybie autonomicznym (bez komunikacji z programem nadzorczym na PC) wymaga zaprogramowania kontrolera przy pomocy wbudowanej w urządzenie klawiatury. Praca w trybie autonomicznym nie daje możliwości monitorowania systemu on-line, integracji z CCTV i generowania raportów. Ten tryb pracy zalecany jest do kontroli pojedynczych przejść z małą liczbą użytkowników. Możliwa jest również praca kontrolera w trybie off-line po zaprogramowaniu przy pomocy programu nadzorczego podłączając kontroler przez port RS232. Procedura programowania kontrolera przy pomocy klawiatury Funkcje sygnalizatorów: sygnalizator akustyczny (brzęczyk) pojedynczy dźwięk - potwierdzenie wpisania właściwego kodu podwójny dźwięk - błędny kod lub wyjście z trybu programowania sygnalizator optyczny (diody LED) niebieski LED - zasilanie zielony LED - potwierdzenie ważności operacji żółty LED / pulsujący - oczekiwanie na wprowadzenie kodu/hasła żółty LED / stałe świecenie - stan programowania 1. Procedura wejścia w tryb programowania nacisnąć *, żółta dioda pulsuje wprowadzić kod administratora (wartość domyślna ) żółta dioda świeci na stałe Jeżeli hasło nie zostanie wpisane poprawnie w ciągu 20 sekund od naciśnięcia * to następuje automatyczny powrót do stanu normalnego (podwójny dźwięk, żółta dioda gaśnie, niebieska zapala się). Również po wejściu w tryb programowania, brak operacji na klawiaturze przez 20 sekund powoduje wyjście z trybu programowania. Po wejściu w tryb programowania można wykonać tylko jeden rodzaj operacji. Aby wykonać następną operację należy powtórnie wejść w tryb programowania. UWAGA: Domyślny kod administratora należy obowiązkowo zmienić po pierwszym wejściu w ten tryb na własny kod, korzystając z komendy nr 42. Pozostawienie kodu domyślnego umożliwia osobom trzecim wejście w ten tryb i wykonywanie operacji np. dodanie własnej karty. Gdy zapomnimy własnego kodu to reset kontrolera można wykonać z poziomu programu KaDe - menu kontekstowe: Kontroler/Przywróć ustawienia domyślne. Hasło można również przesłać z programu KaDe Lite (Setup kontrolera) równocześnie do wszystkich kontrolerów. Funkcja dostępna od wersji V Procedura wyjścia z trybu programowania (po zakończeniu programowania) nacisnąć #, podwójny dźwięk, żółta dioda gaśnie, niebieska zapala się AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 8

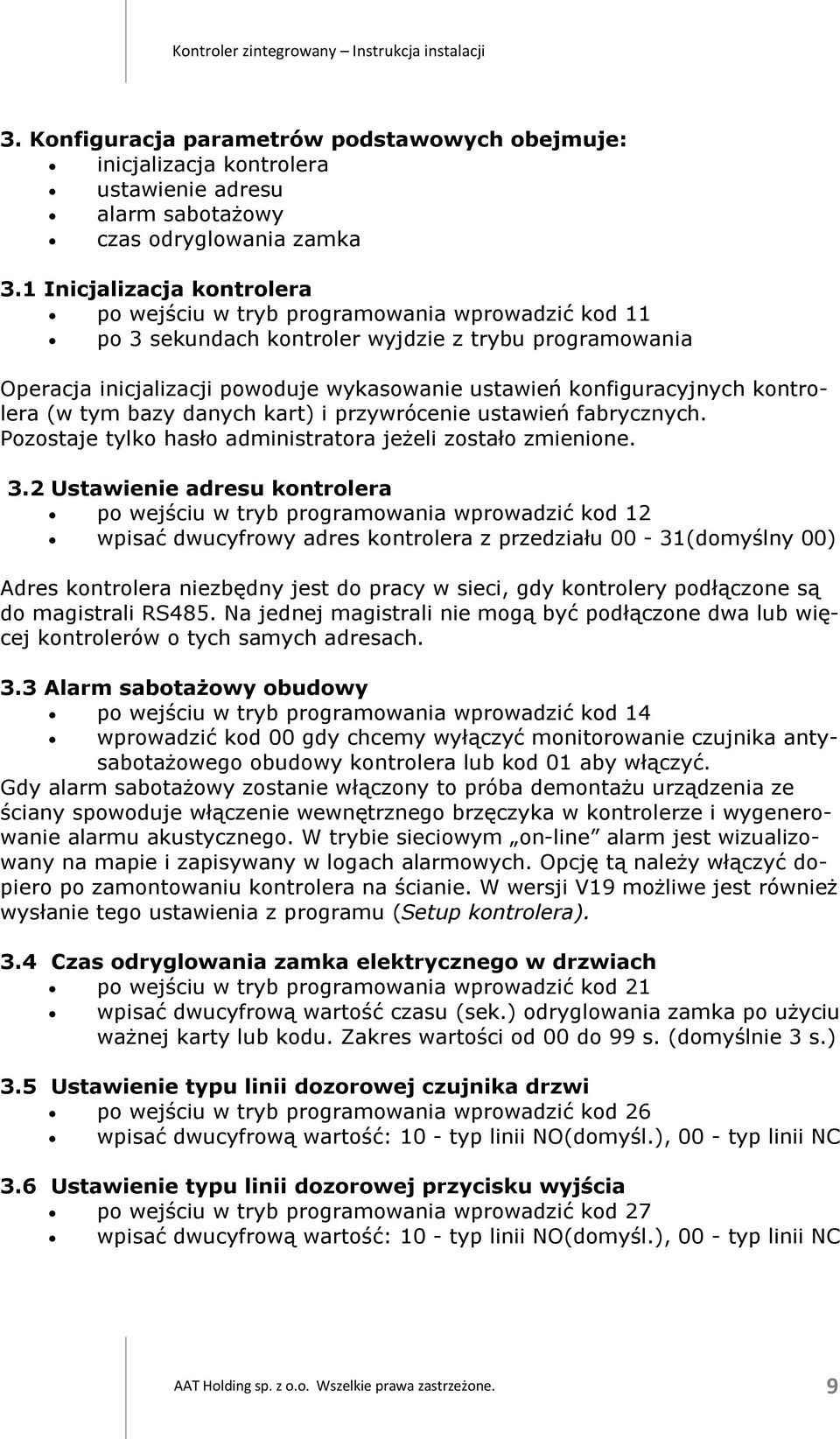

9 3. Konfiguracja parametrów podstawowych obejmuje: inicjalizacja kontrolera ustawienie adresu alarm sabotażowy czas odryglowania zamka 3.1 Inicjalizacja kontrolera po wejściu w tryb programowania wprowadzić kod 11 po 3 sekundach kontroler wyjdzie z trybu programowania Operacja inicjalizacji powoduje wykasowanie ustawień konfiguracyjnych kontrolera (w tym bazy danych kart) i przywrócenie ustawień fabrycznych. Pozostaje tylko hasło administratora jeżeli zostało zmienione. 3.2 Ustawienie adresu kontrolera po wejściu w tryb programowania wprowadzić kod 12 wpisać dwucyfrowy adres kontrolera z przedziału 00-31(domyślny 00) Adres kontrolera niezbędny jest do pracy w sieci, gdy kontrolery podłączone są do magistrali RS485. Na jednej magistrali nie mogą być podłączone dwa lub więcej kontrolerów o tych samych adresach. 3.3 Alarm sabotażowy obudowy po wejściu w tryb programowania wprowadzić kod 14 wprowadzić kod 00 gdy chcemy wyłączyć monitorowanie czujnika antysabotażowego obudowy kontrolera lub kod 01 aby włączyć. Gdy alarm sabotażowy zostanie włączony to próba demontażu urządzenia ze ściany spowoduje włączenie wewnętrznego brzęczyka w kontrolerze i wygenerowanie alarmu akustycznego. W trybie sieciowym on-line alarm jest wizualizowany na mapie i zapisywany w logach alarmowych. Opcję tą należy włączyć dopiero po zamontowaniu kontrolera na ścianie. W wersji V19 możliwe jest również wysłanie tego ustawienia z programu (Setup kontrolera). 3.4 Czas odryglowania zamka elektrycznego w drzwiach po wejściu w tryb programowania wprowadzić kod 21 wpisać dwucyfrową wartość czasu (sek.) odryglowania zamka po użyciu ważnej karty lub kodu. Zakres wartości od 00 do 99 s. (domyślnie 3 s.) 3.5 Ustawienie typu linii dozorowej czujnika drzwi po wejściu w tryb programowania wprowadzić kod 26 wpisać dwucyfrową wartość: 10 - typ linii NO(domyśl.), 00 - typ linii NC 3.6 Ustawienie typu linii dozorowej przycisku wyjścia po wejściu w tryb programowania wprowadzić kod 27 wpisać dwucyfrową wartość: 10 - typ linii NO(domyśl.), 00 - typ linii NC AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 9
10 4. Tryby identyfikacji użytkownika w zakresie uprawnień dotyczących dostępu: tylko karta karta + kod PIN (kod awaryjny, jeden dla wszystkich użytkowników) tylko kod PIN (wł/wył, kod awaryjny, 1 dla wszystkich użytkowników) 4.1 Tryb identyfikacji - tylko karta po wejściu w tryb programowania wprowadzić kod 223 Użytkownik musi użyć ważnej karty aby uzyskać dostęp. 4.2 Tryb identyfikacji - karta + kod PIN (awaryjny) po wejściu w tryb programowania wprowadzić kod 234 Użytkownik musi użyć ważnej karty i wpisać kod PIN aby uzyskać dostęp. 4.3 Tryb identyfikacji - tylko kod PIN (awaryjny)- wyłączenie tego trybu po wejściu w tryb programowania wprowadzić kod 243 Użytkownik nie może uzyskać dostępu poprzez użycie kodu PIN. Kod PIN (tzw. awaryjny) jest jeden dla wszystkich użytkowników. Tabela programowania Tryb identyfikacji - tylko kod PIN (awaryjny)- włączenie tego trybu po wejściu w tryb programowania wprowadzić kod 254 Użytkownik może uzyskać dostęp poprzez użycie kodu PIN. Kod PIN (tzw. awaryjny) jest jeden dla wszystkich użytkowników ponieważ w trybie tym nie ma w pamięci kontrolera danych identyfikujących użytkownika i brak odczytu zdarzeń. Włączenie tej opcji (przy braku kart) powoduje znaczne obniżenie ochrony. 5. Zarządzanie użytkownikami W trybie autonomicznym można dodać 1500 użytkowników. Każdy użytkownik musi mieć przypisany numer ID z przedziału 0000 do W procesie programowania do ID przypisywany jest następnie numer karty dostępu odczytany przez czytnik. Dzięki temu administrator systemu może usunąć użytkownika z bazy danych kontrolera bez potrzeby posiadania karty (która mogła zostać np. zgubiona), znając tylko kod ID danego użytkownika. Karty dodane w trybie autonomicznym mają pełny dostęp do danego przejścia (24 godziny na dobę i 7 dni w tygodniu). W przeciwieństwie do kart dodanych z poziomu programu, które mogą mieć przypisany ograniczony poziom dostępu. Karty dodane z klawiatury kontrolera nie kolidują z kartami dodanymi z poziomu programu nadzorczego na PC. Ponieważ mają najwyższe uprawnienia to nie podlegają restrykcją związanym z takimi opcjami jak: antipassback, wiele kart do otwarcia drzwi, pierwsza karta otwierająca itp. Aby uniknąć prowadzenia podwójnej ewidencji kart i utrudnień związanych z dwoma bazami danych kart zaleca się w praktyce używanie tylko jednego trybu pracy kontrolera - autonomicznego lub sieciowego. Przed przystąpieniem do dodawania użytkowników zalecane jest aby administrator utworzył listę użytkowników z przypisanymi czterocyfrowymi kodami ID. Ułatwi to później dodawanie następnych użytkowników a w szczególności usuwanie zgubionych kart. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 10
11 5.1 Dodanie pakietu kart po wejściu w tryb programowania wprowadzić kod 31 wpisać numer ID pierwszego użytkownika z pakietu zbliżać kolejno karty do czytnika, po każdej odczytanej karcie czytnik wygeneruje pojedynczy sygnał akustyczny po zakończeniu wczytywania nacisnąć # Wczytywane karty będą dopisywane do kolejnych numerów ID. Proces należy poprzedzić przygotowaniem listy zawierającej numery ID, nazwiska użytkowników i numery kart. 5.2 Dodanie pojedynczej karty po wejściu w tryb programowania wprowadzić kod 32 wpisać numer ID użytkownika z listy zbliżać kartę do czytnika, po odczytanej karcie czytnik wygeneruje pojedynczy sygnał akustyczny 5.3 Usunięcie pojedynczej karty po wejściu w tryb programowania wprowadzić kod 33 wpisać numer ID użytkownika z listy zbliżać kartę do czytnika, po odczytanej karcie czytnik wygeneruje pojedynczy sygnał akustyczny Usuwa numer karty dodany w trybie autonomicznym poprzez czytnik. 5.4 Usunięcie wszystkich kart po wejściu w tryb programowania wprowadzić kod 34 Usuwa wszystkie numery kart wpisane w trybie autonomicznym poprzez czytnik i klawiaturę. Jeżeli w pamięci kontrolera są zapisane również karty przesłane z programu nadzorczego (opcja nie zalecana) to będą one nadal aktywne nawet jeżeli są to te same numery kart. Są to dwie niezależne bazy kart. 6. Kod PIN awaryjny - jeden wspólny dla wszystkich użytkowników po wejściu w tryb programowania wprowadzić kod 41 wpisać 6-cyfrowy kod, żółta dioda LED zacznie pulsować w oczekiwaniu na powtórne wpisanie kodu potwierdzić kod wpisując go ponownie Kod awaryjny spowoduje uzyskanie dostępu tylko wtedy gdy włączony jest tryb identyfikacji Kod PIN włączony (kod 254). 7. Kod PIN administratora - służy do wejścia w tryb programowania po wejściu w tryb programowania wprowadzić kod 42 wpisać 6-cyfrowy kod, żółta dioda LED zacznie pulsować w oczekiwaniu na powtórne wpisanie kodu potwierdzić kod wpisując go ponownie UWAGA: Domyślny kod administratora należy obowiązkowo zmienić po pierwszym wejściu w ten tryb na własny kod, korzystając z komendy nr 42. Pozostawienie kodu domyślnego umożliwia osobom trzecim wejście w ten tryb i wykonywanie operacji np. dodanie własnej karty. Gdy zapomnimy własnego kodu to reset kontrolera można wykonać z poziomu programu KaDe - menu kontekstowe: Kontroler/Przywróć ustawienia domyślne. Hasło można również przesłać z programu KaDe Lite (Setup kontrolera) równocześnie do wszystkich kontrolerów. Funkcja dostępna od wersji V19. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 11

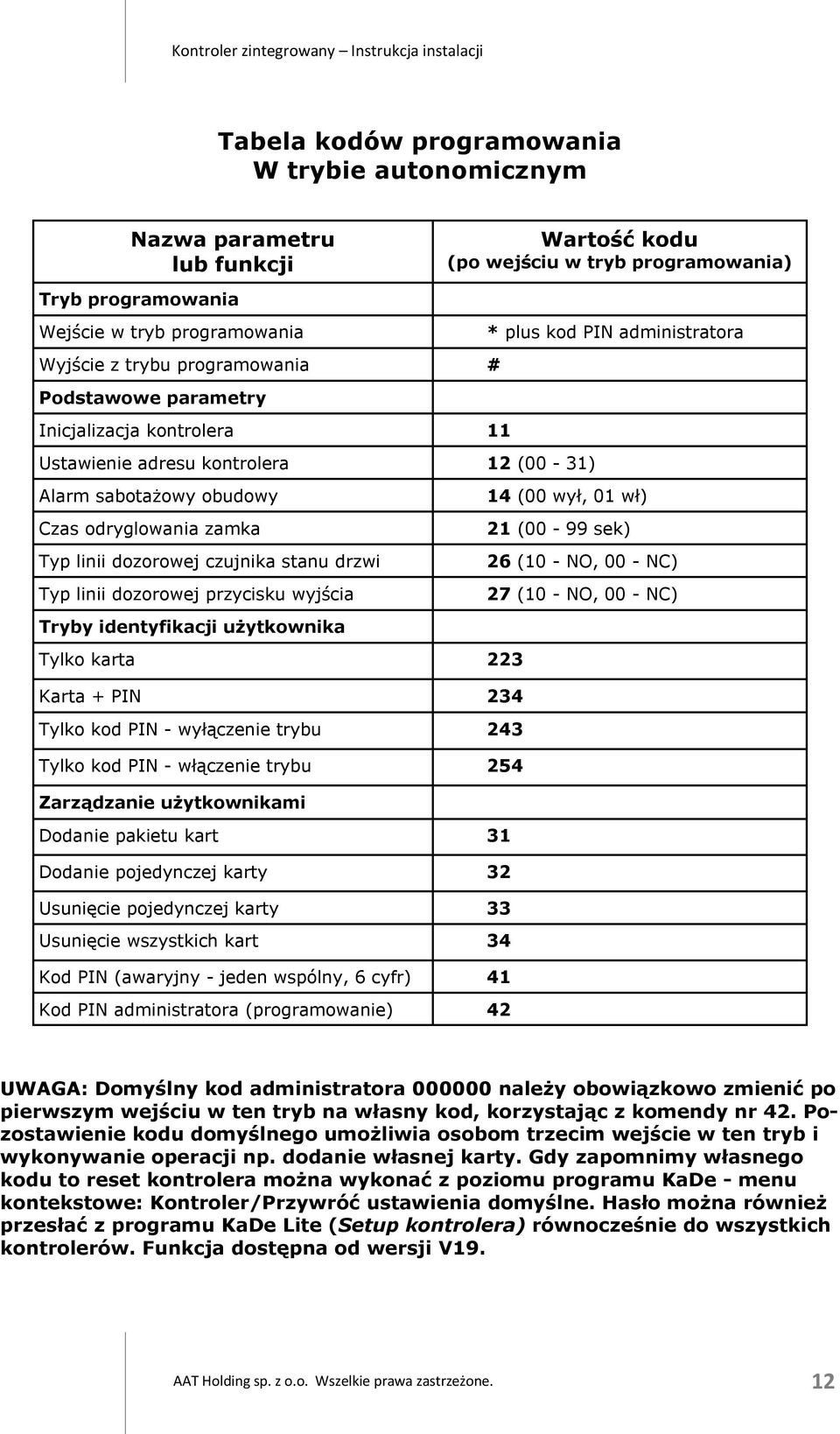

12 Tabela kodów programowania W trybie autonomicznym Nazwa parametru lub funkcji Wartość kodu (po wejściu w tryb programowania) Tryb programowania Wejście w tryb programowania * plus kod PIN administratora Wyjście z trybu programowania # Podstawowe parametry Inicjalizacja kontrolera 11 Ustawienie adresu kontrolera 12 (00-31) Alarm sabotażowy obudowy 14 (00 wył, 01 wł) Czas odryglowania zamka 21 (00-99 sek) Typ linii dozorowej czujnika stanu drzwi 26 (10 - NO, 00 - NC) Typ linii dozorowej przycisku wyjścia 27 (10 - NO, 00 - NC) Tryby identyfikacji użytkownika Tylko karta 223 Karta + PIN 234 Tylko kod PIN - wyłączenie trybu 243 Tylko kod PIN - włączenie trybu 254 Zarządzanie użytkownikami Dodanie pakietu kart 31 Dodanie pojedynczej karty 32 Usunięcie pojedynczej karty 33 Usunięcie wszystkich kart 34 Kod PIN (awaryjny - jeden wspólny, 6 cyfr) 41 Kod PIN administratora (programowanie) 42 UWAGA: Domyślny kod administratora należy obowiązkowo zmienić po pierwszym wejściu w ten tryb na własny kod, korzystając z komendy nr 42. Pozostawienie kodu domyślnego umożliwia osobom trzecim wejście w ten tryb i wykonywanie operacji np. dodanie własnej karty. Gdy zapomnimy własnego kodu to reset kontrolera można wykonać z poziomu programu KaDe - menu kontekstowe: Kontroler/Przywróć ustawienia domyślne. Hasło można również przesłać z programu KaDe Lite (Setup kontrolera) równocześnie do wszystkich kontrolerów. Funkcja dostępna od wersji V19. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 12
13 Programowanie kontrolera w trybie sieciowym Kontroler KZ-1000 może pracować w trybie autonomicznym lub sieciowym pod programem nadzorczym zainstalowanym na komputerze. Możliwa jest również praca kontrolera w trybie off-line po zaprogramowaniu przy pomocy programu nadzorczego po podłączeniu kontrolera poprzez port RS232 lub RS485 i konwerter. Wykorzystanie programu nadzorczego na PC daje o wiele większe możliwości programowania i monitorowania systemu opartego na kontrolerach KZ W zależności od sposobu komunikacji z PC należy ustawić odpowiednio zwory na mostku JP1 na module kontrolera. Szczegółowy opis programowania kontrolera w trybie sieciowym znajduję się w instrukcji do programu KaDe V1 oraz w plikach pomocy dynamicznej wyświetlanych na pulpicie operatora. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 13

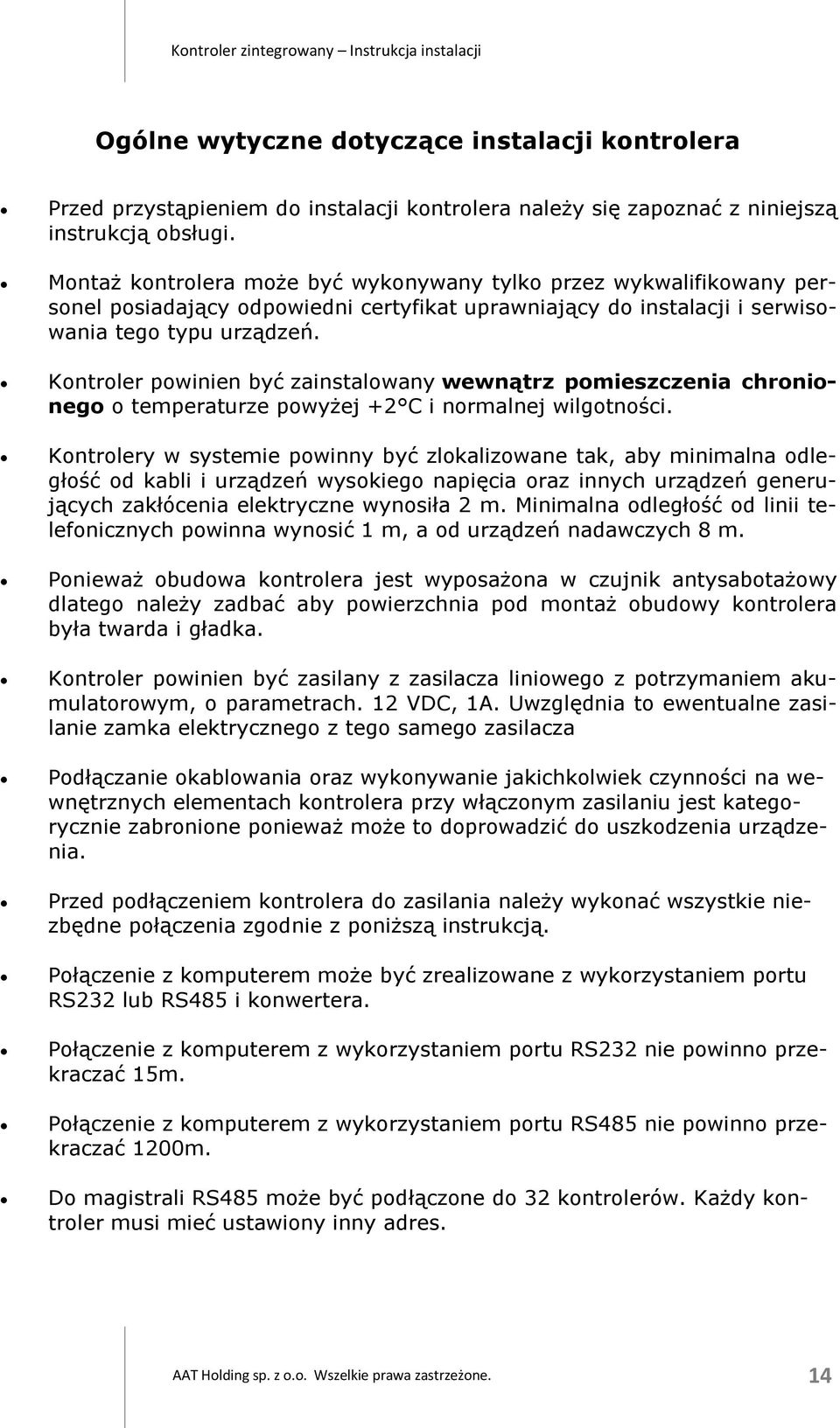

14 Ogólne wytyczne dotyczące instalacji kontrolera Przed przystąpieniem do instalacji kontrolera należy się zapoznać z niniejszą instrukcją obsługi. Montaż kontrolera może być wykonywany tylko przez wykwalifikowany personel posiadający odpowiedni certyfikat uprawniający do instalacji i serwisowania tego typu urządzeń. Kontroler powinien być zainstalowany wewnątrz pomieszczenia chronionego o temperaturze powyżej +2 C i normalnej wilgotności. Kontrolery w systemie powinny być zlokalizowane tak, aby minimalna odległość od kabli i urządzeń wysokiego napięcia oraz innych urządzeń generujących zakłócenia elektryczne wynosiła 2 m. Minimalna odległość od linii telefonicznych powinna wynosić 1 m, a od urządzeń nadawczych 8 m. Ponieważ obudowa kontrolera jest wyposażona w czujnik antysabotażowy dlatego należy zadbać aby powierzchnia pod montaż obudowy kontrolera była twarda i gładka. Kontroler powinien być zasilany z zasilacza liniowego z potrzymaniem akumulatorowym, o parametrach. 12 VDC, 1A. Uwzględnia to ewentualne zasilanie zamka elektrycznego z tego samego zasilacza Podłączanie okablowania oraz wykonywanie jakichkolwiek czynności na wewnętrznych elementach kontrolera przy włączonym zasilaniu jest kategorycznie zabronione ponieważ może to doprowadzić do uszkodzenia urządzenia. Przed podłączeniem kontrolera do zasilania należy wykonać wszystkie niezbędne połączenia zgodnie z poniższą instrukcją. Połączenie z komputerem może być zrealizowane z wykorzystaniem portu RS232 lub RS485 i konwertera. Połączenie z komputerem z wykorzystaniem portu RS232 nie powinno przekraczać 15m. Połączenie z komputerem z wykorzystaniem portu RS485 nie powinno przekraczać 1200m. Do magistrali RS485 może być podłączone do 32 kontrolerów. Każdy kontroler musi mieć ustawiony inny adres. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 14
15 NOTATKI AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 15
16 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks aat.warszawa@aat.pl, ul. Koniczynowa 2a, Warszawa tel./faks , aat.warszawa-praga@aat.pl, ul. Łęczycka 37, Bydgoszcz tel./faks , aat.bydgoszcz@aat.pl, ul. Ks. W. Siwka 17, Katowice tel./faks , aat.katowice@aat.pl, ul. Prosta 25, Kielce tel./faks , aat.kielce@aat.pl, ul. Mieszczańska 18/1, Kraków tel./faks , aat.krakow@aat.pl, ul. Energetyków 13a, Lublin tel , faks aat.lublin@aat.pl, Łódź, ul. Dowborczyków 25 tel./faks , aat.lodz@aat.pl, ul. Racławicka 82, Poznań tel./faks , aat.poznan@aat.pl, Al. Niepodległości 659, Sopot tel./faks , aat.sopot@aat.pl, ul. Zielona 42, Szczecin tel./faks , aat.szczecin@aat.pl, ul. Na Niskich Łąkach 26, Wrocław tel./faks , aat.wroclaw@aat.pl, Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław NIP , REGON Sąd Rejonowy dla m.st. Warszawy, XIII Wydział Gospodarczy KRS pod numerem KRS , Nr rej. GIOŚ: E WZ wysokość kapitału zakładowego: zł
