1 WIDEODOMOFONY - FERMAX 1 FERMAX iloft KITCITY 1 Kolor Zestaw Wideodomofonowy Nr Ref Nowy Zestaw Wideodomofonowy jednorodzinny FERMAX iloft KITCITY 1 Kolor nr ref to nowoczesny, estetyczny i trwały produkt w systemach wideodomofonwych FERMAX. Nowy panel jest z nowej serii stylistycznej NEW KITCITY, odporny, funkcjonalny, nowoczesny, stylowy i odpowiadający potrzebom komunikacyjnym dzisiejszych domów. Posiada Syntezer Mowy po naciśnięciu przycisku otwierania drzwi przy monitorze w panelu zewnętrznym słychać komunikat głosowy: Drzwi otwarte, proszę zamknij je za sobą Zestaw wykonany jest w cyfrowym systemie ADS, który jest oparty na magistrali 3 żyłowej plus przewód koncentryczny. Przy odległości do 50 m można zastosować okablowanie bez przewodu koncentrycznego. Zestaw zawiera: Panel domofonowy wykonany z aluminium, całkowicie odporny na korozję z kamerą kolorową do montażu podtynkowego. 1 wideomonitor płaski iloft głośnomówiący bezsłuchawkowy płaski iloft Kolor z obodową Zasilacz 18 VDC i 12 VAC Rozbudowa: dodatkowe monitory [dowolna ilość - do każdego monitora należy podłączyć dodatkowy zasilacz] dodatkowe słuchawki dodatkowy Panel zewnętrzny wideodomofonowy lub domofonowy Akcesoria dodatkowe: daszek aluminiowy obudowa natynkowa obudowa natynkowa narożna ramka płaska maskująca

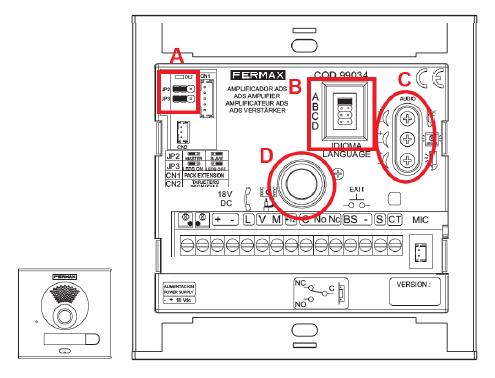

2 WIDEODOMOFONY - FERMAX 2 KASETA - Panel zewnętrzny Panel wideodomofonowy zewnętrzny wykonany z aluminium, całkowicie odporny na korozję do montażu podtynkowo lub natynkowo przy zastosowaniu obudowy natynkowej, z nowej serii stylistycznej NEW KITCITY wyposażony jest w: Moduł rozmowny ze wzmacniaczem Kamerę kolorową z diodami - Przycisk wywołania z wizytownikiem podświetlanym Śruby mocujące zabezpieczone osłonami KAMERA kolorowa posiada: 6 diod dzięki, którym można zobaczyć osobę stojącą naprzeciw panela nawet w ciemności ręczny system regulacji, który pozwala na ruch obiektywu kamery o 10º w czterech kierunkach. Złącze testowe, które pozwala bezpośrednio podłączyć monitor aby sprawdzić poprawności działania kamery. W momencie podłączenia monitora do kamery obraz na monitorze pojawi się automatycznie. Opis zacisków Panela: A. Zworki konfiguracyjne Zwora JP2: do wyboru panel główny / panel podrzędny przy zastosowaniu drugiego panela zewnętrznego Zwora JP3: Podświetlenie kamery włączone/wyłączone B. Syntezer mowy po naciśnięciu przycisku otwierania drzwi w panelu zewnętrznym słychać komunikat głosowy Drzwi otwarte, proszę zamknij je za sobą Możliwość wyboru języka komunikatu głosowego C. Ustawienia audio regulacja głośności rozmowy w panelu zewnętrznym regulacja głośności w słuchawce aparatu lub monitorze regulacja głośności komunikatu głosowego oraz sygnału zwrotnego w panelu D. Ustawienia obiektywu kamery Zaciski Panela V sygnał video M oplot Ct aktywacja kamery +,- - zasilanie 18 VDC wyjście zasilania [+12 VDC 0,4 A max] C, NO, NC - beznapięciowe styki przekaźnika elektrozaczepu BS zaciski przycisku wyjścia

3 WIDEODOMOFONY - FERMAX 3 Monitor FERMAX iloft Kolor TFT 3,5 głośnomówiący bezsłuchawkowy Najnowszy Wideomonitor cyfrowego systemu wideodomofonwego ADS FERMAX. Zwarty, wyjątkowo płaski videomonitor w wersji podtynkowej. iloft, najbardziej nowatorski videomonitor FERMAX. Propozycja Fermax do nowych, cyfrowych systemów videodomofonowych. Zaprojektowany z myślą o użytkowniku i jego otoczeniu. Wraz z iloft-em nadciąga perfekcyjna harmonia między funkcjonalnym bezpieczeństwem i potrzebami komunikacyjnymi budynku a elegancją i integracją wymaganą przez najnowocześniejszą architekturę. iloft jest głośnomówiącym, kolorowym i wyjątkowo płaskim videomonitorem. Nowe materiały i detale konstrukcyjne użyte w czasie produkcji nadają mu delikatny i subtelny charakter. Najistotniejsze cechy charakterystyczne to: przejrzysty arkusz poliwęglanowy tworzący neutralną powierzchnię, pojedyncze wyjście audio, chromowane przyciski do obsługi podstawowych funkcji monitora oraz wyświetlacz TFT 3,5 o najwyższej jakości i wyrazistości. Charakterystyka 3,5 calowy TFT płaski ekran w wersji kolorowej Automatyczne pojawienie się obrazu na monitorze z kamery panela zewnętrznego po naciśnięciu przycisku wywołania Przycisk otwierania drzwi. Drzwi można otworzyć po wywołaniu monitora z kasety lub po naciśnięciu przycisku wywołania podglądu kamery na monitorze Dwa przyciski funkcyjne do sterowania np. bramą, drugim wejściem, jako dodatkowy przycisk otwierania drzwi, do zapalania światła na zewnątrz itp. przycisk wywołania podglądu kamery z panela głównego możliwość podłączenia dodatkowego przycisku dzwonkowego, który po naciśnięciu uaktywni w monitorze sygnał dźwiękowy inny niż wywołanie z panela zewnętrznego dioda stanu czerwona/czuwanie, niebieska/łączność cyfrowe menu do ustawień/regulacji parametrów wewnętrznych. Kontrola głośności wywołania Wybór melodii dzwonka: 4 opcje. Jasność/Kontrast zgodnie z czterema wstępnie zdefiniowanymi poziomami tła. Wyrównanie koloru odpowiednio do czterech poziomów. Monitora Obudowy wtynkowej monitora Panela Kasety Obudowy podtynkowej Wysokość 197 mm 158 mm 130 mm 115 mm Szerokość 131 mm 108 mm 130 mm 115 mm Głębokość 14/60 mm 45 mm 30 mm 45 mm

4 WIDEODOMOFONY - FERMAX 4 DANE TECHNICZNE Panel Kaseta zewnętrzna Zasilanie Pobór prądu W stanie czuwania W czasie rozmowy Podczas wywołania 18V DC 57 ma 180 ma 390 ma Zakres temperatur pracy od -10 C do + 60 C Regulacja głośności W obu kierunkach Wideomonitor Zasilanie 18V DC Pobór prądu W stanie czuwania 15 ma W czasie rozmowy 300 ma video 250 ma Audio + Video 400 ma Zakres temperatur pracy od + 5 C do + 40 C Wilgotność 0 90% Ekran TFT 3,5 Rozdzielczość 480 x 234 linii TV Sygnał video 1 Vpp 75 Ω Akcesoria dodatkowe Daszek aluminiowy Ref Obudowa natynkowa Ref Obudowa natynkowa narożna Ref Ramka płaska maskująca Ref Wysokość 130 mm Szerokość 135 mm Wysokość 130 mm Szerokość 130 mm Głębokość 33 mm Wysokość 130 mm Szerokość 135 mm Wysokość 315 mm Szerokość 225 mm

5 WIDEODOMOFONY - FERMAX 5 SCHEMAT

6 WIDEODOMOFONY - FERMAX 6 Rozbudowa zestawu DODATKOWY MONITOR DODATKOWE APARATY

7 WIDEODOMOFONY - FERMAX 7 OKABLOWANIE ZALECANE Przewód 3 żyłowy + przewód koncentryczny Oryginalny przewód FERMAX nr ref lub zamienniki Odległość w metrach Przewód 3 żyłowy Przewód koncentryczny mm² 75 Ω ,5 mm² 75 Ω ,5 mm² 75 Ω Okablowanie opcjonalne Odległość w metrach Skrętka UTP 5 KAT. 2x4 (bez przewodu koncentrycznego) Przewód 8 żyłowy 1 50 m Skrętka UTP 5 Kategoria 2x4 żyły Przewód standardowy 5 żyłowy (bez przewodu koncentrycznego) 0,5 mm² Okablowanie zasilanie 18 VDC (Wideodomofon) i 12 VAC (Elektrozaczep) Odległość w metrach Przewód 4 żyłowy ,5 mm² ,5 mm² ,5 mm²
