1SEK / KP DANE TECHNICZNE MONITOR PANEL ZEWNĘTRZNY. DC 24V Pobór prądu. Zasilanie. 40mA w spoczynku, podczas pracy 160mA Materiał

Transkrypt

1 1SEK / KP DANE TECHNICZNE MONITOR Ekran Rozdzielczość Materiał Okablowanie Zasilanie Pobór prądu Temperatura pracy Wymiary 7 TFT LCD 800 x 3 (RGB) x 480 pikseli ABS / Aluminium 2 żyły 24Vdc 15mA w spoczynku maks. 400mA 0-40º C 125x225x23mm PANEL ZEWNĘTRZNY Zasilanie DC 24V Pobór prądu 40mA w spoczynku, podczas pracy 160mA Materiał Stal kwasoodporna Montaż Natynkowy Liczba przekaźników 1 Temperatura pracy -20º C ~ +50º C Wymiary 93x182x44mm Kamera Kolorowa ARS, 420 linii Czas zwolnienia przekaźnika Od 1 do 99 sekund

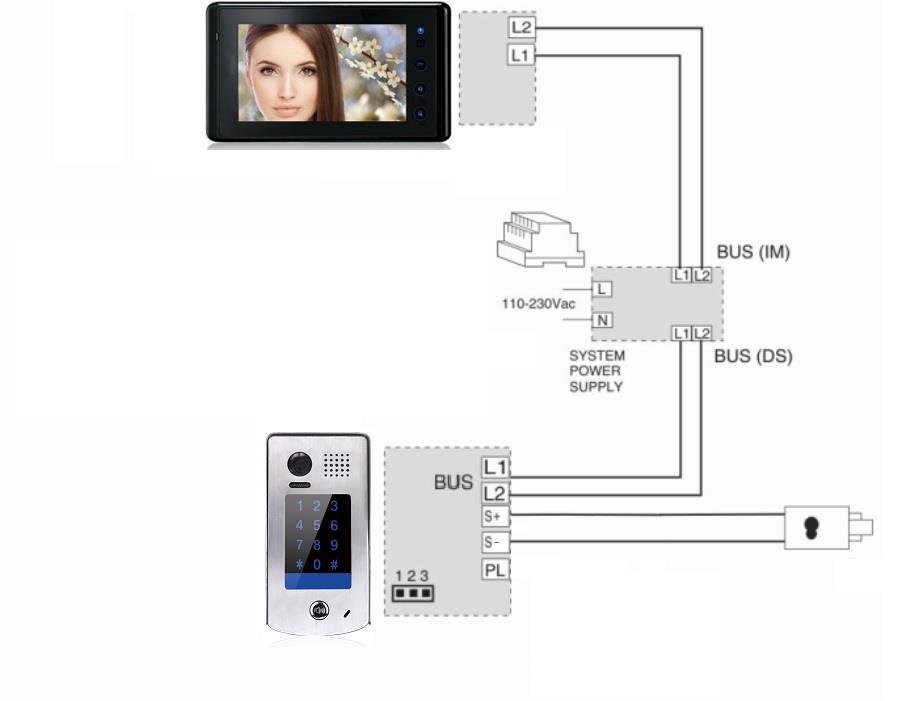

2 Schemat podłączenia zestawu z 1 monitorem i 1 kasetą zewnętrzną Podłączenie elektrozaczepu z dodatkowym transformatorem 12V 1. Konieczność podłączenia dodatkowego zasilacza zewnętrznego z transformatorem 12V~ 2. Musi zostać zdjęta zworka w kasecie zewnętrznej przed podłączeniem zasilania.

3 Poniższa tabela przedstawia listę ustawień dla różnych funkcji kasety zewnętrznej. MASTER (domyślnie 1234+#), aby wejść w ustawienia, wybierz kod odpowiadający podkategorii ustawień, które chcesz zmienić. Aby wyjść z ustawień lub anulować daną operację, wciśnij gwiazdkę * lub odczekaj 10 sekund - Przycisk * - anuluj - Przycisk # - zatwierdź - Każde wprowadzenie kodu należy zatwierdzić przyciskiem #, w przeciwnym razie, kaseta wróci automatycznie do trybu gotowości w przeciągu 10 sekund. NUMER NAZWA USTAWIENIA ZAKRES USTAWIEŃ WARTOŚĆ DOMYŚLNA NUMER KODU 1 RESET WSZYSTKICH USTAWIEŃ USTAWIENIE KODU DŁUGOŚĆ: 1 12 CYFER MASTER NUMERY CZAS PODŚWIETLENIA 00 CIĄGŁE 10 SEKUND 02 KLAWIATURY SEKUND 4 CZAS OTWARCIA SEKUND 1 SEKUNDA 03 5 TRYB DZIAŁANIA 0: OTWARTY 1 SEKUNDA 04 1: ZAMKNIĘTY 6 DŹWIĘK KLAWIATURY 0: WŁ, 1: WYŁ WŁACZONY 05 7 RESET KODÓW FUNKCJE PRZYCISKÓW 0: NORMALNE NORMALNE 07 * ORAZ # 1: ODWROTNE 9 DŹWIĘK WYWOŁANIA 0: WŁ, 1 WYŁ WŁACZONY ODPORNOŚĆ NA ZAKŁÓCENIA NUMERY USTAWIENIA MIKROFONU NUMERY USTWIENIA GŁOŚNIKA NUMERY KOLORY SCEN NUMERY WYŚWIETLACZA 14 JASNOŚĆ WYŚWIETLACZA NUMERY USTAWIENIE ADRESU KASETY NUMERY NIEUŻYWANY/ZAREZEROWANE USTAWIENIE 1 KODU DŁUGOŚĆ: 1 12 CYFER - 18 TYMCZASOWEGO PRZYCISKI USTAWIENIE 2 KODU DŁUGOŚĆ: 1 12 CYFER - 19 TYMCZASOWEGO PRZYCISKI USTAWIENIA KODÓW UŻYTKOWNIKA DLA GRUPY 1 DŁUGOŚĆ: 1 12 CYFER - LICZBA KODÓW: USTAWIENIA KODÓW UŻYTKOWNIKA DLA GRUPY 2 PRZYCISKI 0 9 DŁUGOŚĆ: 1 12 CYFER LICZBA KODÓW: 40 PRZYCISKI

4 Wykonanie każdej z opisanych operacji sygnalizuje zmiana koloru klawiatury panelu oraz dźwięk potwierdzający. Przed każdą zmianą ustawień trzeba wejść w tryb programowania wpisując kod MASTER. WPISZ KOD MASTER. KOLOR POTWIERDZENIA KLAWIATURY ( DOMYŚLNIE: # ) ZMIENIA SIĘ NA BIAŁY BEEP +BEEP 1. RESET WSZYSTKICH USTAWIEŃ 2. USTAWIENIE KODU MASTER (Domyślnie: 1234) 3. CZAS PODŚWIETLENIA KLAWIATURY (Domyślnie: 10s) 4. CZAS OTWARCIA (Domyślnie: 1s) 00 + # kod # 01 + # nowy kod MASTER (od 1 do 12 liczb) np # ustawienia 02 + # wpisz liczbę określającą czas. np # zakres: 00 - CIĄGŁE lub ustawienia 03 + # liczbę np # zakres:01-99 Wszystkie zmiany zostaną skasowane i przywrócone do ustawień fabrycznych Kod może składać się z 1-12 cyfr. Żaden z kodów użytkownika nie może być taki sam jak kod Master. Zaleca się, aby zmienić domyślny kod Master na inny. Jeśli ustawimy czas na 00, klawiatura będzie podświetlona ciągle przez cały okres zasilania. Kiedy ustawimy czas na 10-99sek, klawiatura będzie podświetlona przez 10-99sek. Po ustalonym czasie gaśnie, jednak klawiatura podświetli się ponownie po naciśnięciu dowolnego przycisku. Czas otwarcia może być ustawiany zarówno z monitora jak i z kasety zewnętrznej. W przypadku zmiany czasu z innego modułu niż poprzednio, system przyjmuje ostatnią prowadzoną wartość. 5. TRYB PRACY (Domyślnie: 0 (otwarty) 6. DŹWIĘK KLAWIATURY (Domyślnie: Włączony) 7. RESET WSZYSTKICH KODÓW ZA WYJĄTKIEM KODU MASTER 8.FUNKCJE ZNAKÓW * i # (Domyślnie: normalny) 04 + # 0: NO / 1: NC 05 + # wybierz 0: WŁ / 1: WYŁ 06 + # kod # 07 + # 0: Normalnie 1: Odwrotnie Tryb pracy przekaźnika może być ustawiany zarówno z monitora jak i z kasety zewnętrznej. W przypadku zmiany z innego modułu niż poprzednio, system przyjmuje ostatnią prowadzoną wartość. Przy ustawieniu 0:WŁ, wciśnięcie dowolnej liczby na klawiaturze potwierdzane jest dźwiękiem beep. Kiedy tryb ustawiony jest na 1:WYŁ, wciśnięcie dowolnej liczby potwierdzane jest jednokrotnym mignięciem klawiatury. Kasuje wszystkie kody użytkownika oraz przywraca kod MASTER do wartości domyślnej czyli (1234). Przy ustawieniu 0, * gwiazdka anuluje daną operację, a znak # zatwierdza. W przypadku ustawienia 1 (odwrotnie), znak # funkcjonuje jako przycisk anuluj, natomiast gwiazdka zatwierdza.

5 9. DŹWIĘK WYWOŁANIA (Domyślnie: Włączony) 10. STOPIEŃ CZUŁOŚCI KLAWIATURY 11. REGULACJA MIRKOFONU (Domyślnie: 7) 12. REGULACJA GŁOŚNIKA (Domyślnie: 4) 08 + # 0: WŁ / 1: WYŁ 09 + # wybierz zakres: 0-5 np. 3 + # 10 + # wybierz zakres: 0-9 np. 5 + # 11 + # wybierz zakres: 0-9 np. 8 + # Przy ustawieniu 0, kaseta potwierdza dźwiękiem beep oczekiwanie na odebranie połączenia. W przypadku ustawienia 1, dźwięk zostaje wyłączony, a podświetlenie miga oczekując na połączenie. Im wyższa liczba tym mniejsza czułość dotyku klawiatury. -Otwarcie przekaźnika kodem jest również możliwe podczas trwania połączenia. - Aby dokonać regulacji głośności rozmowy podczas połączenia należy wpisać kod MASTER (domyślnie klawiatura zmieni kolor na biały), a następnie przyciskami regulować głośność *mikrofon klawiszami 1(głośniej) 4(ciszej) *głośnik klawiszami 3(głośniej) 6(ciszej) 13. KOLORY SCEN WYŚWIETLACZA (Domyślnie: 0) 14. JASNOŚĆ WYŚWIETLACZA (Domyślnie: 4) NIEUŻYWANE / ZAREZERWOWANE DLA INNY OPCJI 12 + # zakres: # wybierz np. 5 + # zakres: 0-5 KODY OD 14 DO 17 NIEUŻYWANE Scena 0: Tryb gotowości (niebieski), wywołanie i rozmowa (niebieski) otwarcie przekaźnika (zielony) Scena 1: Tryb gotowości (zielony), wywołanie i rozmowa (zielony) otwarcie przekaźnika (niebieski) Scena 2: Tryb gotowości (niebieski), wywołanie (zielony) i rozmowa (czerwony) otwarcie przekaźnika (zielony) Im wyższa liczba tym jaśniejsze podświetlenie. - Po wciśnięciu przycisku gwiazdki * czyli przycisku ANULUJ, klawiatura zmieni kolor na ustawiony kolor trybu gotowości (domyślnie niebieski), a system wychodzi z programowania potwierdzając anulowanie dźwiękiem beep. - Taka sama sytuacja nastąpi po 10 sekundach bezczynności podczas jakiejkolwiek operacji podczas programowania. - Kiedy zostanie wprowadzona zła operacja, klawiatura zapali się na czerwono 17. USTAWIENIE KODU TYMCZASOWEGO NR USTAWIENIE KODU TYMCZASOWEGO NR USTAWIENIA KODÓW DLA GRUPY USTAWIENIA KODÓW DLA GRUPY # zakres: # wybierz np. 5 + # zakres: 0-5 Wybierz numeru kodu zakres grupy: swój kod od 1-12 cyfr np # kod np # Wybierz numeru kodu zakres grupy: swój kod od 1-12 cyfr np # kod np # Po wpisaniu prawidłowego kodu tymczasowego, automatycznie po 60 sekundach kod zostaje skasowany - Kod ważny tylko przez 60 sekund. Tymczasowy kod 1 służy do otwarcia pierwszego przekaźnika, a 2 do drugiego. Kod nie może być taki sam, ani jak kod MASTER, ani jak żaden z kodów użytkownika. Kody dla grupy 1 służą do otwarcia pierwszego przekaźnika, a dla grupy 2 do drugiego. Kod nie może być taki sam, ani jak kod MASTER, ani jak żaden z kodów użytkownika.
