1 Instrukcja instalacji CZYTNIKI KART ZBLIŻENIOWYCH C-11, C-21 WERSJA 1.0

2 SPIS TREŚCI 1. Informacje wstępne Dane techniczne czytników Tabela połączeń Montaż czytnika Procedura zmiany formatu wyjściowego dla klawiatury AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 2

3 1. INFORMACJE WSTĘPNE Seria czytników kart zbliżeniowych C-XX obejmuje następujące modele: C-11 C-21 Modele te różnią się między sobą obudową ale są identyczne pod względem parametrów elektrycznych. Model C-21 wyposażony jest w klawiaturę kodową. Oba modele przystosowane są do montażu wewnątrz i na zewnątrz pomieszczeń. Czytniki przeznaczone są do odczytu kart w technologii Mifare (13,56 MHz) Model C-11 Model C-21 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 Dane techniczne czytników C-11, C21 Nazwa parametru lub funkcji Parametry elektryczne Model C-11 Model C-21 - napięcie zasilania 9-15 VDC 9-15 VDC - pobór prądu < 150 ma < 150 ma - odporność na przepięcia statyczne < 15kV < 15kV Parametry środowiskowe - otocznie Do instalacji wewnątrz i na zewnątrz pomieszczeń Do instalacji wewnątrz i na zewnątrz pomieszczeń - temperatura pracy Od -15 C do 55 C Od -15 C do 55 C - wilgotność względna 0% - 90% 0% - 90% - wymiary 100 x 70 x 22 mm 115 x 75 x 22 mm Porty komunikacyjne Do połączenia z kontrolerem Interfejs Wiegand - 34 bit Interfejs Wiegand - 26/34 bit - przełączany Karty - typ MIFARE (MF) MIFARE (MF) - format numeru 34 bit Wiegand 26/34 bit Wiegand - częstotliwość pracy 13,56 MHz 13,56 MHz Klawiatura kodowa Nie Tak Format kodów klawiatury Nie dotyczy 4/8-bit, bez buforowania, przełączany Zasięg odczytu Do 5 cm Do 5 cm AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

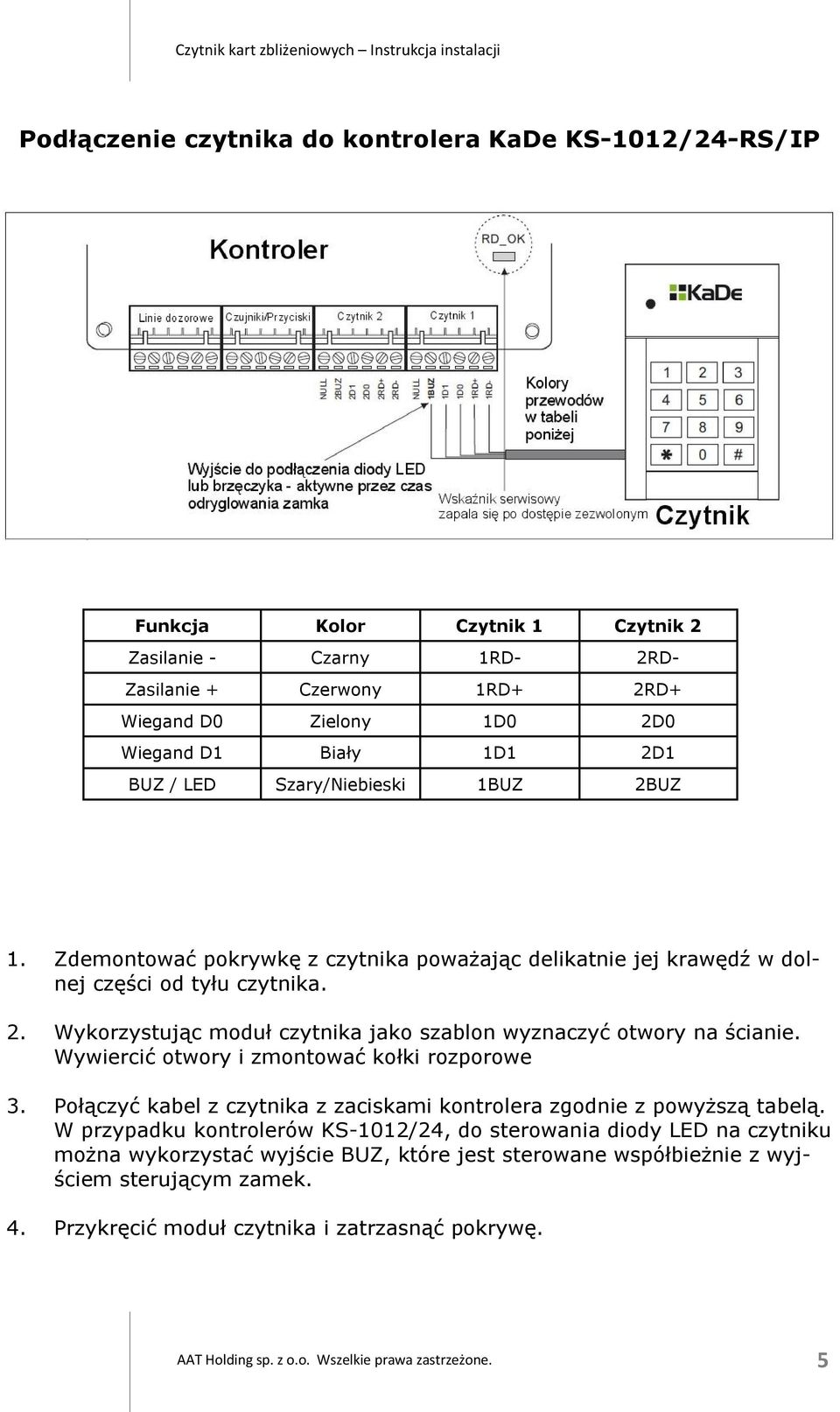

5 Podłączenie czytnika do kontrolera KaDe KS-1012/24-RS/IP Funkcja Kolor Czytnik 1 Czytnik 2 Zasilanie - Czarny 1RD- 2RD- Zasilanie + Czerwony 1RD+ 2RD+ Wiegand D0 Zielony 1D0 2D0 Wiegand D1 Biały 1D1 2D1 BUZ / LED Szary/Niebieski 1BUZ 2BUZ 1. Zdemontować pokrywkę z czytnika poważając delikatnie jej krawędź w dolnej części od tyłu czytnika. 2. Wykorzystując moduł czytnika jako szablon wyznaczyć otwory na ścianie. Wywiercić otwory i zmontować kołki rozporowe 3. Połączyć kabel z czytnika z zaciskami kontrolera zgodnie z powyższą tabelą. W przypadku kontrolerów KS-1012/24, do sterowania diody LED na czytniku można wykorzystać wyjście BUZ, które jest sterowane współbieżnie z wyjściem sterującym zamek. 4. Przykręcić moduł czytnika i zatrzasnąć pokrywę. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5

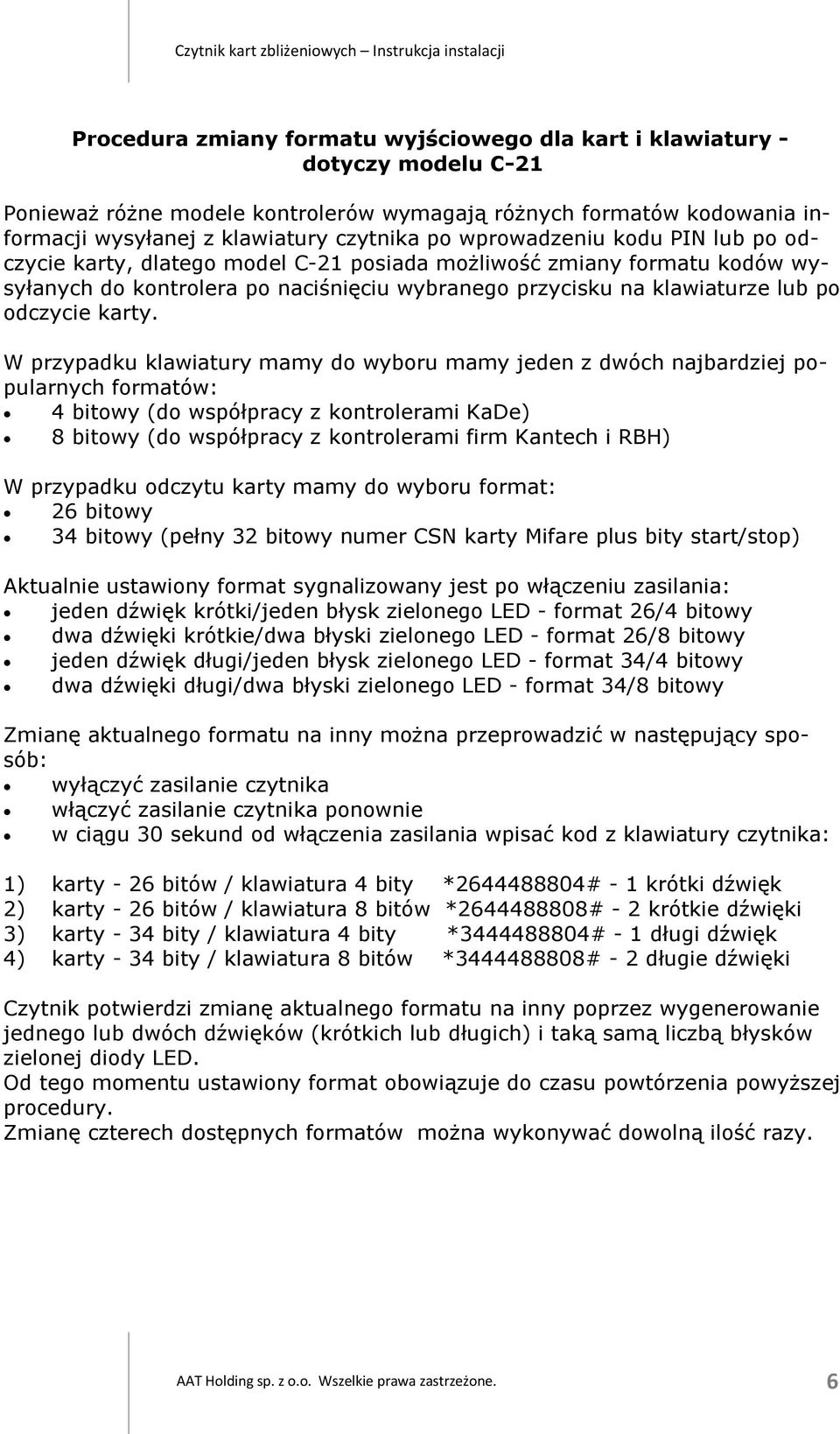

6 Procedura zmiany formatu wyjściowego dla kart i klawiatury - dotyczy modelu C-21 Ponieważ różne modele kontrolerów wymagają różnych formatów kodowania informacji wysyłanej z klawiatury czytnika po wprowadzeniu kodu PIN lub po odczycie karty, dlatego model C-21 posiada możliwość zmiany formatu kodów wysyłanych do kontrolera po naciśnięciu wybranego przycisku na klawiaturze lub po odczycie karty. W przypadku klawiatury mamy do wyboru mamy jeden z dwóch najbardziej popularnych formatów: 4 bitowy (do współpracy z kontrolerami KaDe) 8 bitowy (do współpracy z kontrolerami firm Kantech i RBH) W przypadku odczytu karty mamy do wyboru format: 26 bitowy 34 bitowy (pełny 32 bitowy numer CSN karty Mifare plus bity start/stop) Aktualnie ustawiony format sygnalizowany jest po włączeniu zasilania: jeden dźwięk krótki/jeden błysk zielonego LED - format 26/4 bitowy dwa dźwięki krótkie/dwa błyski zielonego LED - format 26/8 bitowy jeden dźwięk długi/jeden błysk zielonego LED - format 34/4 bitowy dwa dźwięki długi/dwa błyski zielonego LED - format 34/8 bitowy Zmianę aktualnego formatu na inny można przeprowadzić w następujący sposób: wyłączyć zasilanie czytnika włączyć zasilanie czytnika ponownie w ciągu 30 sekund od włączenia zasilania wpisać kod z klawiatury czytnika: 1) karty - 26 bitów / klawiatura 4 bity * # - 1 krótki dźwięk 2) karty - 26 bitów / klawiatura 8 bitów * # - 2 krótkie dźwięki 3) karty - 34 bity / klawiatura 4 bity * # - 1 długi dźwięk 4) karty - 34 bity / klawiatura 8 bitów * # - 2 długie dźwięki Czytnik potwierdzi zmianę aktualnego formatu na inny poprzez wygenerowanie jednego lub dwóch dźwięków (krótkich lub długich) i taką samą liczbą błysków zielonej diody LED. Od tego momentu ustawiony format obowiązuje do czasu powtórzenia powyższej procedury. Zmianę czterech dostępnych formatów można wykonywać dowolną ilość razy. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 6

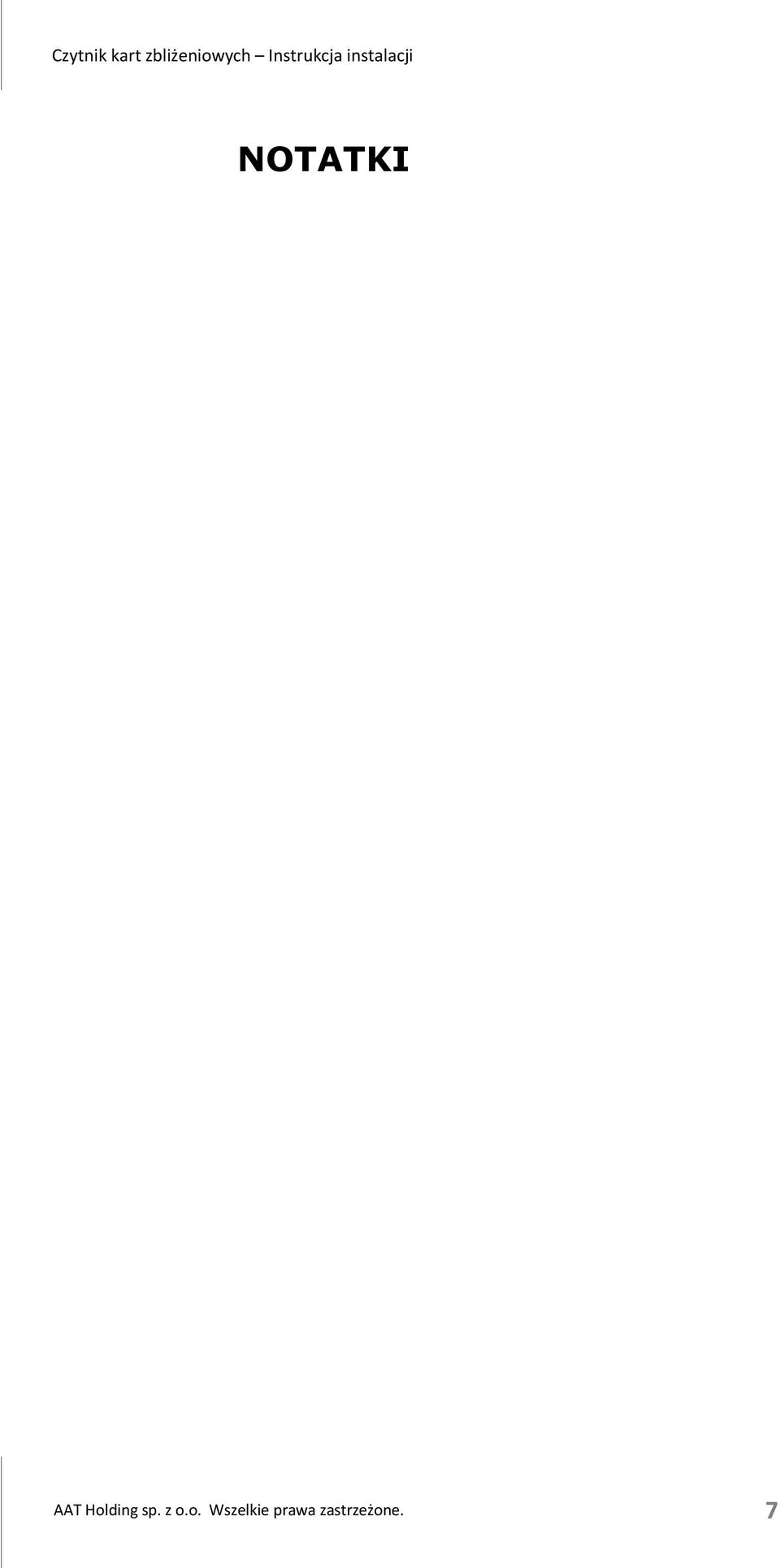

7 NOTATKI AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 7

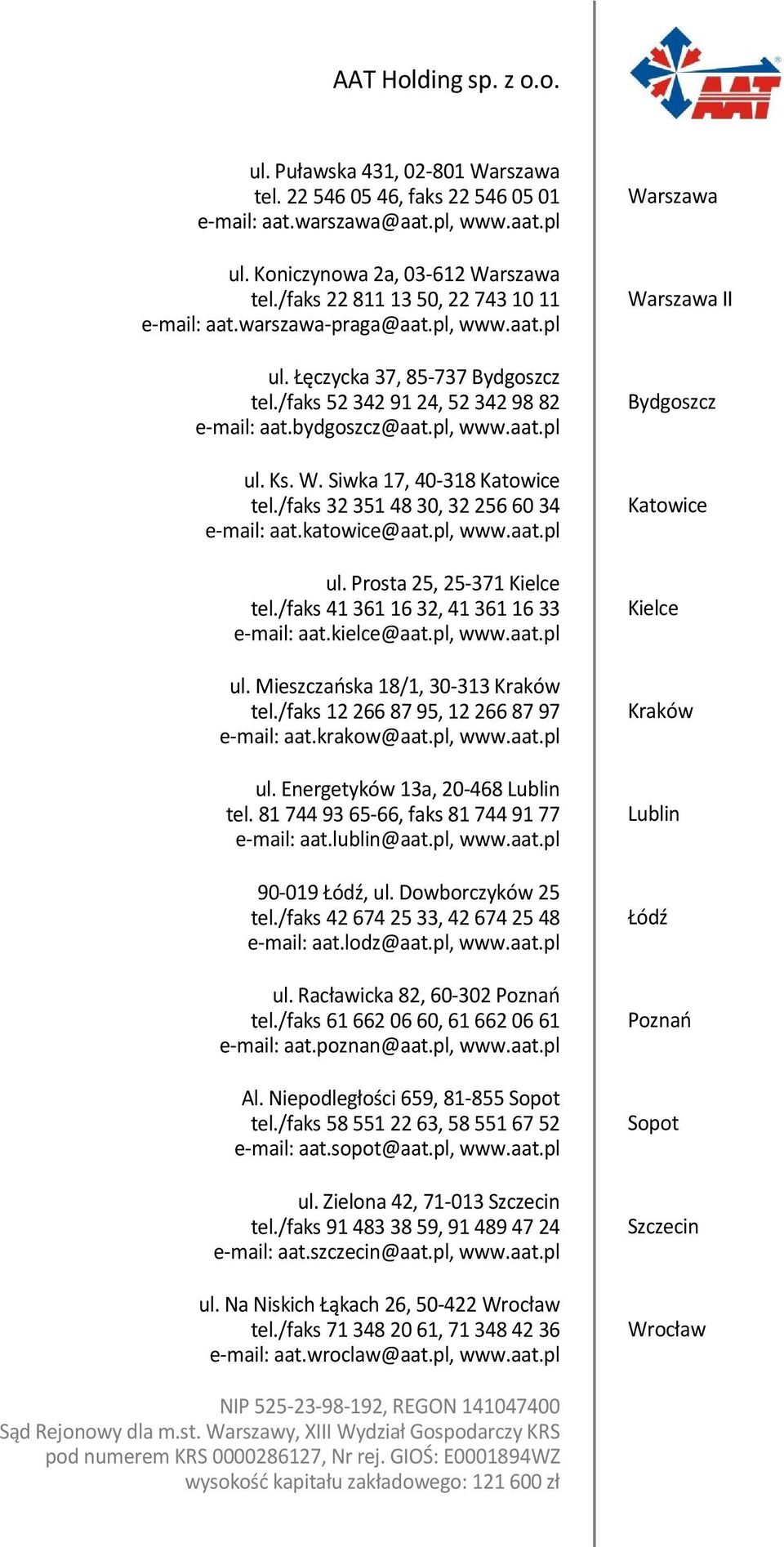

8 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks aat.warszawa@aat.pl, ul. Koniczynowa 2a, Warszawa tel./faks , aat.warszawa-praga@aat.pl, ul. Łęczycka 37, Bydgoszcz tel./faks , aat.bydgoszcz@aat.pl, ul. Ks. W. Siwka 17, Katowice tel./faks , aat.katowice@aat.pl, ul. Prosta 25, Kielce tel./faks , aat.kielce@aat.pl, ul. Mieszczańska 18/1, Kraków tel./faks , aat.krakow@aat.pl, ul. Energetyków 13a, Lublin tel , faks aat.lublin@aat.pl, Łódź, ul. Dowborczyków 25 tel./faks , aat.lodz@aat.pl, ul. Racławicka 82, Poznań tel./faks , aat.poznan@aat.pl, Al. Niepodległości 659, Sopot tel./faks , aat.sopot@aat.pl, ul. Zielona 42, Szczecin tel./faks , aat.szczecin@aat.pl, ul. Na Niskich Łąkach 26, Wrocław tel./faks , aat.wroclaw@aat.pl, Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław NIP , REGON Sąd Rejonowy dla m.st. Warszawy, XIII Wydział Gospodarczy KRS pod numerem KRS , Nr rej. GIOŚ: E WZ wysokość kapitału zakładowego: zł
