1 Czytnik zbliżeniowy z klawiaturą do systemów kontroli dostępu CR-R885-BL Instrukcja V.1.1 Autoryzowany Dystrybutor PARADOX i Position Technology: OMC Industrial Sp. z o. o. Ul.Rzymowskiego 30, Warszawa, tel. (22) , fax. (22)

2 SPIS TREŚCI PODŁĄCZENIE...3 Ważne uwagi przy wyborze miejsca instalacji czytnika...3 Montaż...3 Montaż na powierzchni metalowej...3 SPECYFIKACJA TECHNICZNA...3 WIZUALIZACJA...5 PROGRAMOWANIE...5 OPCJE KARTY/KODU...5 FORMAT KOMUNIKACYJNY KLAWIATURY...5 OGRANICZENIE TRANSFERU DLA 4-BITOWEGO FORMATU BUFOROWANEGO...6 WIZUALIZACJA ODCZYTU KARTY...6 BLOKADA KLAWIATURY...6 USTAWIENIA 26-BITOWEGO KODU RODZINY KARTY W FORMACIE WIEGAND...7 INTERFACE CZYTNIKA...7 MONITOROWANIE DZIAŁANIA CZYTNIKA...7 USTAWIENIA BRZĘCZYKA...7 INTENSYWNOŚĆ PODŚWIETLENIA CZYTNIKA...8 KOLOR PODŚWIETLENIA CZYTNIKA...8 ZMIANA KODU INSTALATORA...8 ALARM PANIC...8 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH...8 TEST ZBLIŻENIOWY KARTY...9 OMC Industrial Sp. z o. o. 2

3 PODŁĄCZENIE Ważne uwagi przy wyborze miejsca instalacji czytnika 1.Należy unikać prowadzenia przewodów czytnika PosiPIN w jednej osłonie izolacyjnej z przewodami zasilania AC, zasilania rygli, przewodów przesyłania sygnałów. 2.Należy zachować odległość minimum 30cm między okablowaniem czytnika a resztą okablowania, jak: zasilanie AC, okablowanie do przesyłania danych z komputerem, okablowanie linii telefonicznych, okablowanie rygli, itp. 3.Należy unikać montowania czytnika w promieniu 1,1m od wszelkich monitorów komputerowych. Minimalna odległość będzie się różniła w zależności od rodzaju monitora. 4.Należy unikać montowania czytnika blisko źródeł szerokopasmowych źródeł zakłóceń elektromagnetycznych, jak: silniki, generatory, przetworniki DC i AC, zasilacze impulsowe, przekaźniki prądu zmiennego AC, regulatory światła i monitory. 5.Należy unikać montowania w pobliżu potencjalnych nadajników fal radiowych jak: telefony komórkowe, radia CB, itp. Montaż Po wybraniu odpowiedniego miejsca na czytnik, należy zamontować jako prowadnicę uchwyt standardowy uchwyt montażowy (zgodnie z Rys.3 na stronie 9) i wywiercić dwa otwory montażowe i jeden otwór o wielkości od 0,95 cm do 2,54cm dla przewodu czytnika. Następnie należy umieścić uszczelkę dookoła krawędzi otworu przeznaczonego na przewód czytnika. Po poprowadzeniu przewodów czytnika, należy przykręcić uchwyt montażowy w wybranym miejscu, wsunąć czytnik w uchwyt i przykręcić wkrętem zgodnie z Rys.1. Montaż na powierzchni metalowej Mimo zmniejszenia zasięgu odczytu, możliwy jest montaż czytnika na powierzchni metalowej. Jednakże nie należy umieszczać czytnika w obudowie lub otaczać go metalowymi powierzchniami. W przypadku, gdy czytnik wymaga metalowej obudowy należy upewnić się, że przednia część czytnika nie jest przykryta metalem i występuje odpowiednia odległość (minimum 4 cm) pomiędzy czytnikiem a metalowymi powierzchniami z każdej strony czytnika. SPECYFIKACJA TECHNICZNA Napięcie wejściowe: Typowo 13,8Vdc Minimum 11,0Vdc Maksimum 14,5Vdc Natężenie prądu wejściowego: Typowo 65mA dla 12,5Vdc Przy zbliżeniu karty 105mA dla 12,5Vdc Pobór zasilania: Typowo 812mW dla 12,5Vdc Przy zbliżeniu karty 1,31W dla 12,5Vdc Częstotliwość: Wzbudzone pole 125 khz zmodulowane impulsowo Odbiór na niskich częstotliwościach 12,5 khz Odbiór na wysokich częstotliwościach 15,625 khz Zakres temperatur pracy: Minimum -25 C Maksimum +65 C Formaty wyjściowe: Czytnik: Wiegand 26-bitowy, Wiegand 37-bitowy, Klawiatura: 8-, 26- i 37-bitowy Wiegand, 4-bitowy z lub bez kontroli parzystości, i 4-bitowy buforowany z lub bez kontroli parzystości Długość przewodu: m Wskaźnik optyczny: Czerwona i zielona dioda LED Podświetlenie: Niebieskie lub zielone Wskaźnik akustyczny: Brzęczyk Kolor obudowy: Czarny Waga: 280g Materiał: Odporny na promieniowanie UV plastik ABS Wymiary: 9,95cm x 18,85cm x 1,95cm OMC Industrial Sp. z o. o. 3

4 Rys.1 Schemat podłączenia OMC Industrial Sp. z o. o. 4

5 WIZUALIZACJA Diody LED: Gdy wprowadzony jest poprawny kod na klawiaturze czytnika, zaczyna świecić się dioda czerwona i/lub zielona i w zależności od zaprogramowanych funkcji świeci się przez określony czas lub gaśnie. Sygnał potwierdzający: Gdy działanie wykonane jest prawidłowo rozlega się potwierdzająca seria krótkich tonów. Sygnał odrzucający: Gdy system wraca do poprzedniego stanu lub działanie wykonane jest nieprawidłowo rozlega się długi ton odmowy. PROGRAMOWANIE Przed programowaniem czytnika należy zaprogramować centralę bądź kontroler, do którego podłączony jest czytnik. Aby zaprogramować czytnik : 1. Naciśnij i przytrzymaj przez 4 sekundy przycisk [CLEAR]. Rozlegnie się sygnał potwierdzający i zaświeci się zielona dioda. 2. Wprowadź [KOD INSTALATORA] i naciśnij przycisk [ENTER]. (fabrycznie ) Rozlegnie się sygnał potwierdzający i zacznie migać zielona dioda. 3. Wprowadź 3-cyfrowy numer sekcji i naciśnij przycisk [ENTER]. Rozlegnie się sygnał potwierdzający a zielona dioda przestanie migać. 4. Wprowadź odpowiednie dane i naciśnij przycisk [ENTER]. Rozlegnie się sygnał potwierdzający a zielona dioda zaświeci się. 5. Aby zaprogramować następną sekcję powtórz kroki 3 do 4. Aby wyjść z trybu programowania naciśnij i przytrzymaj przez 4 sekundy przycisk [CLEAR]. Rozlegnie się sygnał odrzucający a zielona dioda zgaśnie. OPCJE KARTY/KODU Sekcja [001] fabrycznie: [3] Czytnik PosiPin spełniać może funkcję czytnika, klawiatury, bądź obu urządzeń jednocześnie. [0] Klawiatura i czytnik nieaktywne. [1] Tylko czytnik aktywny. Aby uzyskać dostęp użytkownik musi zbliżyć ważną kartę. [2] Tylko klawiatura aktywna. Aby uzyskać dostęp użytkownik musi wprowadzić ważny kod. [3] Klawiatura i czytnik aktywne. Aby uzyskać dostęp użytkownik musi zbliżyć ważną kartę i wprowadzić ważny kod. FORMAT KOMUNIKACYJNY KLAWIATURY Sekcja [002] fabrycznie: [1] Czytnik PosiPin musi wykorzystywać ten sam format komunikacyjny co kontroler. [0] 8-bitowy Wiegand. [1] 26-bitowy Wiegand, fabrycznie wykorzystywany przez Centaura (patrz również sekcja [006]). [2] 37-bitowy Wiegand (nie obsługiwany przez Centaura). [3] 4-bitowy bez kontroli parzystości. [4] 4-bitowy z kontrolą parzystości. [5] 4-bitowy buforowany bez kontroli parzystości (patrz również sekcja [003]). [6] 4-bitowy buforowany z kontrolą parzystości (patrz również sekcja [003]). Uwaga: Format BCD nie jest obsługiwany. OMC Industrial Sp. z o. o. 5

6 OGRANICZENIE TRANSFERU DLA 4-BITOWEGO FORMATU BUFOROWANEGO Sekcja [003] fabrycznie: [00] Właściwość ta określa liczbę cyfr przechowywanych w pamięci przed wysłaniem danych do kontrolera. Na przykład, jeśli w sekcji [003] jest ustawiona wartość 05, czytnik PosiPin wyśle jednorazowo 5 cyfr wprowadzanych na klawiaturze.!właściwość ta odnosi się jedynie do przypadku gdy w sekcji [002] jest ustawiona opcja [5]: format 4-bitowy buforowany bez kontroli parzystości lub opcja [6]: format 4-bitowy buforowany z kontrolą parzystości. Wprowadzone Opis [01] do [11] Jeśli w sekcji [002] jest opcja [5]: format 4-bitowy buforowany bez kontroli parzystości. [01] do [10] Jeśli w sekcji [002] jest opcja [6]: format 4-bitowy buforowany z kontrolą parzystości. WIZUALIZACJA ODCZYTU KARTY Sekcja [004] fabrycznie: [3] Odpowiedź czytnika na zbliżenie karty może być ustawiana zgodnie z wymaganiami. [0] Wizualizacja odczytu karty zabroniona [1] Czerwona dioda miga* [2] Zielona dioda miga* [3] Czerwona i zielona dioda migają* [4] Podświetlenie czytnika miga [5] Podświetlenie czytnika i czerwona dioda migają [6] Podświetlenie czytnika i zielona dioda migają [7] Podświetlenie czytnika i obie diody migają!aby zezwolić opcje [0] do [3] w sekcji [004] należy wybrać [0] w opcjach Działania podświetlenia czytnika(patrz str.8) lub w przypadku zezwolenia opcji [4] do [7] w sekcji [004] należy w opcjach Działania podświetlenia czytnika(patrz str.8) wybrać [1]. *Jeśli w sekcji [103] (patrz str.8) ustawione jest [1] podświetlenie czytnika również będzie migać. BLOKADA KLAWIATURY Sekcja [005] fabrycznie: [3] Czytnik PosiPin posiada funkcję blokowania klawiatury na 60 sekund gdy kod instalatora jest trzy razy pod rząd błędnie wprowadzony. [0] Blokada klawiatury wyłączona. [1] Blokada klawiatury włączona. OMC Industrial Sp. z o. o. 6

7 USTAWIENIA 26-BITOWEGO KODU RODZINY KARTY W FORMACIE WIEGAND Sekcja [006] fabrycznie: [000] Kiedy klawiatura jest aktywna, musi być zaprogramowany kod rodziny karty aby klawiatura mogła rozpoznać kod PIN użytkownika. Gdy użytkownik wprowadza na klawiaturze kod PIN, czytnik PosiPin automatycznie dodaje kod rodziny wprowadzony w sekcji [006] na początek kodu PIN przed transmisją danych do kontrolera. Dlatego też, zapewnione jest że wszystkie karty wykorzystywane z czytnikiem PosiPin zawierają ten sam kod rodziny.!właściwość ta odnosi się jedynie do przypadku gdy w sekcji [002] jest ustawiona opcja [1]: 26-bitowy format Wiegand. Wprowadzone Opis [0] do [255] Kod rodziny karty INTERFACE CZYTNIKA Sekcja [007] fabrycznie: [0] Odczytująca karty część czytnika PosiPin zaprogramowana musi być tak aby wykorzystywać ten sam format komunikacji co kontroler. [0] 26-bitowy format Wiegand [1] 37-bitowy format Wiegand MONITOROWANIE DZIAŁANIA CZYTNIKA Sekcja [008] fabrycznie: [0]!Właściwość ta odnosi się jedynie do przypadku gdy w sekcji [002] jest ustawiona opcja [1]: 26-bitowy format Wiegand lub opcja [2]: 37-bitowy format Wiegand. Jeśli czytnik PosiPin przez dany okres czasu nie wykonuje żadnego działania, czytnik zgłasza swój stan do kontrolera poprzez wysyłanie kodu potwierdzającego swoją obecność (26-bitowy Wiegand = 255:65535; 37-bitowy Wiegand = 65535:65535). Kontroler może być tak zaprogramowany, aby w przypadku gdy czytnik nie zgłosi się w ciągu 30 sekund wygenerować alarm. [0] Monitorowanie działania czytnika zabronione. [1] Monitorowanie działania czytnika zezwolone. USTAWIENIA BRZĘCZYKA Sekcja [101] fabrycznie: [3] Liczba emitowanych sygnałów będących odpowiedzią na zbliżenie karty do czytnika może być zmieniana od 0(zabronione) do 7(7 szybkich sygnałów). Wprowadzone Opis [0] do [7] Liczba emitowanych tonów w odpowiedzi na zbliżenie karty do czytnika. OMC Industrial Sp. z o. o. 7

8 INTENSYWNOŚĆ PODŚWIETLENIA CZYTNIKA Sekcja [102] fabrycznie: [4] Intensywność podświetlenia czytnika regulowana może być w zależności od wymagań od 0(zgaszone) do 8(najjaśniej). Wprowadzone Opis [0] do [8] Poziom intensywności podświetlenia. DZIAŁANIE PODŚWIETLENIA CZYTNIKA Sekcja [103] fabrycznie: [0] Podświetlenie czytnika ustawione może być na świecenie ciągłe lub miganie zgodnie ze stanem diody stanu LED. [0] Podświetlenie czytnika świecenie ciągłe [1] Podświetlenie czytnika - miganie zgodnie ze stanem diody stanu LED.!Jeśli w sekcji [103] ustawiona jest opcja [0], spowoduje to zmianę opcji [4] do [7] w Wizualizacji odczytu karty (patrz str.6). Podobnie jeśli w sekcji [103] ustawiona jest opcja [1], spowoduje to zmianę opcji [0] do [3] w Wizualizacji odczytu karty (patrz str.6). KOLOR PODŚWIETLENIA CZYTNIKA Sekcja [104] fabrycznie: [0] Podświetlenie czytnika może być niebieskie bądź zielone.!właściwość ta odnosi się jedynie do przypadku gdy w sekcji [103] ( Działania podświetlenia czytnika) ustawiona jest opcja [0]: ciągłe podświetlenie czytnika. [0] Niebieskie podświetlenie czytnika. [1] Zielone podświetlenie czytnika. ZMIANA KODU INSTALATORA Sekcja [200] fabrycznie: Kod instalatora wykorzystywany jest przy wejściu w tryb programowania czytnika PosiPin. Kod instalatora składa się z 6 cyfr (0 do 9). ALARM PANIC Kod panic może być wygenerowany i wysłany do kontrolera poprzez naciśnięcie i przytrzymanie przez 2 sekundy przycisków [CLEAR] i [ENTER] ( 26-bitowy Wiegand = 255:65534 ; 37-bitowy Wiegand = 65535:65534).!Właściwość ta odnosi się jedynie do przypadku gdy w sekcji [002] ustawiona jest opcja [1] : 26-bitowy format Wiegand lub opcja [2]: 37-bitowy format Wiegand. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Aby przywrócić fabryczne ustawienia, należy odłączyć zasilanie. Podczas odłączania zasilania należy jednocześnie nacisnąć przyciski [1] i [2]. OMC Industrial Sp. z o. o. 8

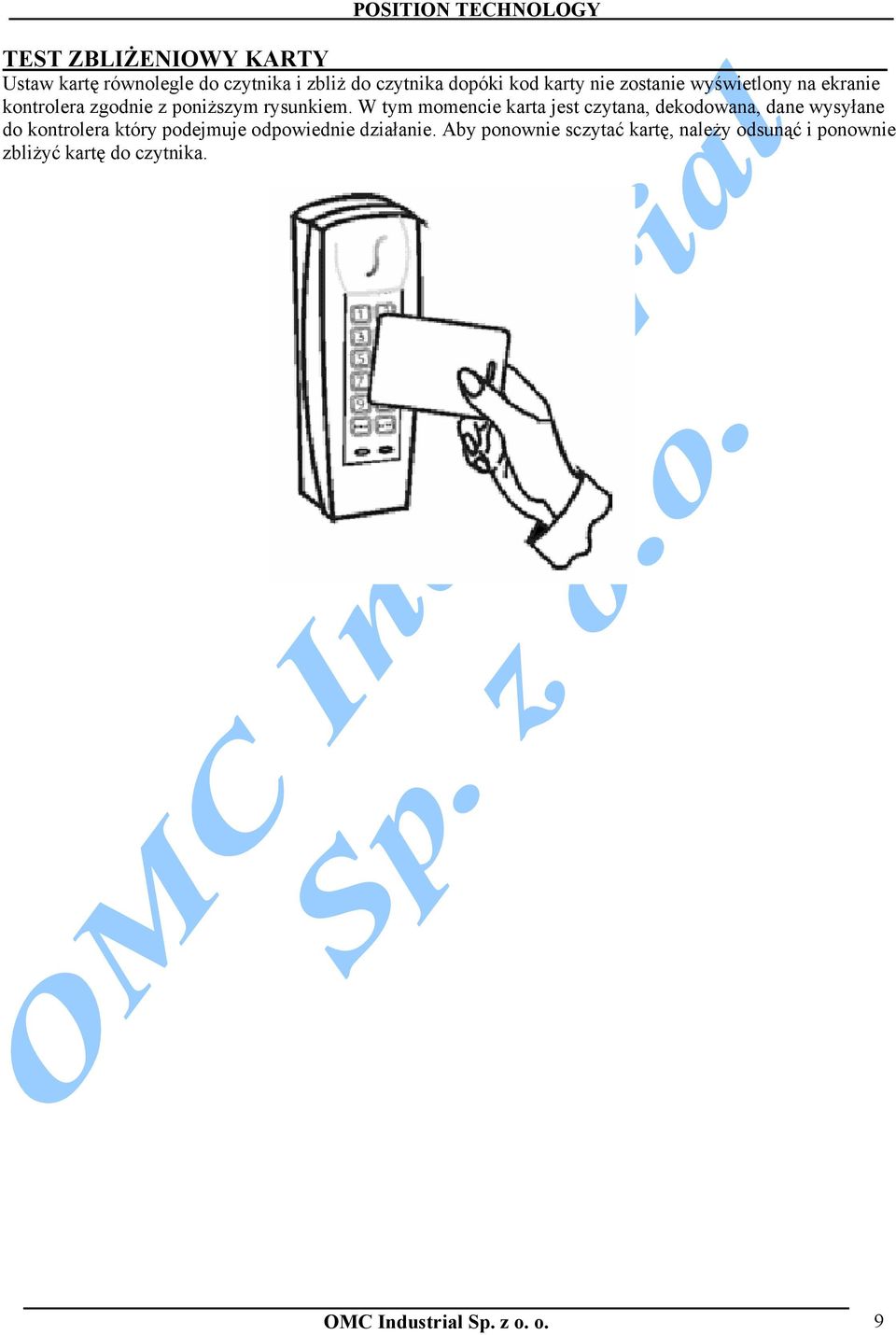

9 TEST ZBLIŻENIOWY KARTY Ustaw kartę równolegle do czytnika i zbliż do czytnika dopóki kod karty nie zostanie wyświetlony na ekranie kontrolera zgodnie z poniższym rysunkiem. W tym momencie karta jest czytana, dekodowana, dane wysyłane do kontrolera który podejmuje odpowiednie działanie. Aby ponownie sczytać kartę, należy odsunąć i ponownie zbliżyć kartę do czytnika. OMC Industrial Sp. z o. o. 9
