3 Poziomujące zestawy kołowe Blickle Skuteczne w działaniu. Łatwe w zastosowaniu. Odpowiednie rozwiązanie dla każdego zastosowania Zestawy kołowe poziomujące firmy Blickle wprowadzają nowe standardy, gdy celem jest przekształcenie ruchomego wyposażenia zakładowego i urządzeń transportowych w stabilne powierzchnie robocze. Nowa oferta poziomujących zestawów kołowych firmy Blickle łączy udaną i dobrze sprawdzoną koncepcję poziomujących zestawów kołowych firmy Blickle z nowymi, innowacyjnymi rozwiązaniami. Zwłaszcza w aspekcie rosnącego znaczenia mobilności coraz ważniejsza staje się również kwestia podnoszenia i odstawiania wózków i urządzeń transportowych. Od prostego podnoszenia drobnego sprzętu transportowego, aż do przemieszczania, pozycjonowania i poziomowania ciężkich maszyn firma Blickle zyskała zaufanie jako doświadczony partner i doradca w rozwiązywaniu problemów. Różne koncepcje operacyjne zestawów kołowych poziomujących Blickle wytyczają również zrównoważone standardy. Począwszy od ergonomicznie ukształtowanych dźwigni sterowania, które albo przemieszczają się wraz zestawem kołowym albo są w jednym położeniu, do jednoczesnego uruchamiania kilku zestawów kołowych za pośrednictwem pompy hydraulicznej, produkty firmy Blickle przekonują w każdej sytuacji odpowiednią koncepcją działania. Również w odniesieniu do niwelacji różnic wysokości poszczególnych zestawów, program produktów firma Blickle oferuje odpowiednie rozwiązania. Blickle - Twój parter, gdy chodzi o przemieszczanie ładunków. Działająca na skalę międzynarodową grupa Blickle jest jednym z czołowych producentów kół i zestawów kołowych i zatrudnia ponad 850 pracowników, w tym około 600 w swojej siedzibie w Rosenfeld. Firma Blickle posiada ponadto 16 spółek dystrybucyjnych w Europie, Ameryce Północnej i Azji oraz wyłączne przedstawicielstwa z dobrze zaopatrzonymi magazynami w ponad 120 krajach świata. Wyznacza przy tym standardy w wielu dziedzinach - zarówno pod względem bliskości do klienta, skracania terminów dostaw jak i fachowego doradztwa na miejscu. W skali ogólnoświatowej Blickle jest synonimem zestawów kołowych o wysokiej jakości, produktów trwałych i nie wymagających konserwacji, a przy tym "Made in Germany". we innovate mobility 3

4 Najwyższy komfort obsługi - gwarantowana stabilność Zestawy kołowe poziomujące firmy Blickle w skrócie Seria HRLK Zestawy kołowe ze stacjonarną dźwignią uruchamiającą HRLK...-HN Zestawy kołowe poziomujące z przemieszczającą się synchronicznie dźwignią uruchamiającą i zwalniającą HRLK...-F Zestawy kołowe o nieruchomej stopie i kołem z regulacją wysokości HRLK...-VS Zestawy niwelujące ze śrubą regulacyjną Charakterystyka Ergonomicznie ukształtowana dźwignia uruchamiająca Łatwość obsługi, dzięki stałemu położeniu dźwigni uruchamiającej Duża odległość koła od podłoża podczas jazdy Synchronicznie uchylna dźwignia uruchamiająca i zwalniająca Stosunkowo niewielka siła obsługi i zwalniania stopy blokującej Dźwignia uruchamiająca i zwalniająca obracają się pod wózkiem Duża odległość koła od podłoża podczas jazdy Synchronicznie uchylna dźwignia uruchamiająca Bardzo dobra stabilność dzięki nieruchomej stopie Stosunkowo niewielka siła obsługi i zwalniania regulacji wysokości koła Dźwignia uruchamiająca wychylana pod krawędzią wózka Regulacja wysokości w pozycji stacjonarnej Unieruchomienie koła przy aktywnej regulacji wysokości Łatwa dostępność śruby regulacyjnej Szybkie uruchomienie śruby regulacyjnej z pomocą wkrętarki Uruchamianie funkcji podnoszenia Wyrównywanie wysokości zabudowy w pozycji zaparkowanej Regulacja wysokości do dynamicznej pracy Przeprowadzenie zmiany miejsca Dźwignia uruchamiająca do łatwej obsługi stopą Dźwignia uruchamiająca i zwalniająca ułatwiają obsługę stopą Dźwignia uruchamiająca do łatwej obsługi stopą o Warunkowo o Warunkowo o Warunkowo Nie Nie Nie Brak funkcji podnoszenia koła Często Okazjonalnie Okazjonalnie Rzadko Tak Nie Stateczność Dobrze Dobrze Znakomicie Bardzo dobrze Ø koła mm 80 mm 80 mm mm Nośność do 300 kg do 250 kg do 150 kg do 280 kg Powierzchnia obudowy Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Rozmiar płyty 100 x 85 mm 100 x 85 mm 140 x 110 mm (na zamówienie) 4" x 4 1 2" (na zamówienie) 100 x 85 mm 140 x 110 mm (na zamówienie) 4" x 4 1 2" (na zamówienie) 100 x 85 mm 4" x 4 1 2" (na zamówienie) Typy łożysk W wersji ze stali nierdzewnej (na zamówienie) ślizgowe centralne łożysko kulkowe (C) kulkowe ślizgowe kulkowe W wersji przewodzącej elektrycznie (na zamówienie) ślizgowe ślizgowe Strona we innovate mobility

5 HRIG Zestawy kołowe z pokrętłem regulacji (gwint wewnętrzny) HRP/HRSP Zestawy kołowe z pokrętłem regulacji (płyta przykręcana) HRLH/HRLHD Zestawy kołowe ręcznie regulowaną stopą blokującą HRLSD Zestawy rolek do podnoszenia ciężkich ładunków z niwelowaną wysokością całkowitą HRLK...-HYD Zestawy kołowe poziomujące z pompą hydrauliczną Regulacja wysokości za pomocą klucza płaskiego lub zintegrowanego pokrętła regulacji Kompaktowa wysokość zabudowy, wysoka nośność Regulacja wysokości za pomocą klucza płaskiego lub zintegrowanego pokrętła regulacji Kompaktowa wysokość zabudowy, wysoka nośność Regulacja wysokości za pomocą klucza widełkowego Wysoka nośność Zestawy skrętne również w wersji podwójnej Duża odległość koła od podłoża podczas jazdy Doskonała stabilność Wysoka nośność Doskonała stabilność, nawet w przypadku zastosowań generujących wibracje Możliwość niwelowania zarówno koła jak i stopy Szczególnie duży zakres regulacji Centralne, równoczesne i ergonomiczne podnoszenie czterech zestawów poziomujących za pomocą pompy hydraulicznej Bezgłośna praca Synchroniczne podnoszenie Wymagają bardzo niewiele wysiłku Duża odległość koła od podłoża podczas jazdy Koło regulacyjne lub klucz płaski Koło regulacyjne (seria HRP) lub klucz płaski (seria HRP/HRSP) Klucz płaski Klucz płaski Pompa hydrauliczna ze składaną korbą ręczną Tak Tak Tak Tak Tak Nie Nie Nie Tak Nie Rzadko Rzadko Rzadko Rzadko Często Dobrze Dobrze Znakomicie Znakomicie Bardzo dobrze mm mm 75 mm 125 mm 100 mm do 750 kg do kg do 600 kg od kg do 750 kg (zestaw) Powlekana proszkowo, kolor kości słoniowej. El. stalowe: ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Powlekana proszkowo, kolor kości słoniowej. El. stalowe: ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na żółto, nie zawiera chromu 6 (Cr6). Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). 55 x 55 mm 73 x 73 mm 90 x 90 mm 95 x 95 mm 100 x 100 mm 100 x 85 mm 4" x 4 1 2" (na zamówienie) 175 x 140 mm 100 x 85 mm ślizgowe ślizgowe kulkowe kulkowe centralne łożysko kulkowe (C) we innovate mobility 5

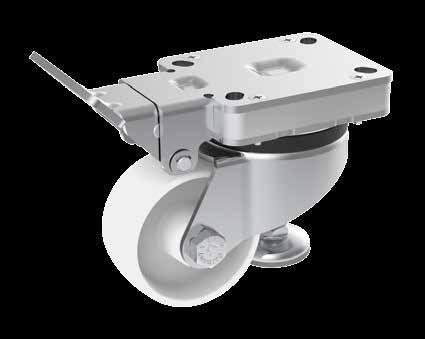

6 Seria: HRLK-PO, HRLK-SPO, HRLK-POEV, HRLK-ALST, HRLK-ALTH Zestawy kołowe ze stacjonarną dźwignią uruchamiającą i zintegrowaną stopą blokującą, z mocowaniem na płytę kg RoHS Obudowa: Seria HRLK - tłoczona z grubej blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Stopa blokująca ze stali. Regulacja wysokości za pomocą dźwigni uruchamiającej. Oś koła skręcana. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Koła: Seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu 6, 70 Shore D, kolor naturalny biały. Seria SPO - Z wysokiej jakości, odpornego poliamidu 6, bardzo solidny i wytrzymały, 70 Shore D, kolor naturalny biały. Seria POEV - Opony: Z wysokiej jakości, elastycznej pełnej gumy, gatunek łatwobieżny Blickle EasyRoll, 65 Shore A, kolor czarny. Tarcza koła: Z wysokiej jakości, odpornego na uderzenia poliamidu, kolor czarny. Seria ALST - Bieżnik: Z wysokiej jakości elastomeru poliuretanowego Blickle Softhane, 75 Shore A, zielony, niebrudzący, nie plami podłoża. Tarcza koła: odlew ciśnieniowy z aluminium. Seria ALTH - Bieżnik: Z wysokiej jakości elastomeru poliuretanowego Blickle Extrathane, 92 Shore A, jasnobrązowy, niebrudzący, nie plami podłoża. Tarcza koła: odlew ciśnieniowy z aluminium. Typy łożysk: Łożyska ślizgowe, dwa wtłoczone łożyska kulkowe lub centralnie zatopione łożysko kulkowe (C). Zestawy skrętne Ø koła (D) Szerokość koła Nośność [kg] Typ łożyska (H) całk. maks. (h) Zakres regulacji (T4) Maks. odległość od posadzki (T3) Rozmiar płyty Rozstaw otworów Ø otworu pod śrubę seria PO HRLK-PO 75G ślizgowe x x HRLK-PO 82G ślizgowe x x HRLK-PO 100G ślizgowe x x HRLK-PO 100K kulkowe (C) x x Seria SPO HRLK-SPO 75G ślizgowe x x HRLK-SPO 75K kulkowe x x HRLK-SPO 80K kulkowe x x Seria POEV HRLK-POEV 82K kulkowe (C) x x HRLK-POEV 100K kulkowe (C) x x Seria ALST HRLK-ALST 82K kulkowe x x HRLK-ALST 100K kulkowe x x Seria ALTH HRLK-ALTH 80K kulkowe x x HRLK-ALTH 100K kulkowe x x Wysięg Warianty/Wyposażenie * Ilustracja Seria POEV Ilustracja Seria ALST Ilustracja Seria ALTH z centralną blokadą Rozszerzenie do symbolu Dostępne dla -CS na zapytanie * pozostałe warianty/wyposażenie: 1. w wykonaniu ze stali nierdzewnej (nr. HRLKX -...) na zapytanie 2. w wariancie przewodzącym elektrycznie, niebrudzący szary (rozszerzenie do symbolu -ELS) Seria PO, SPO na zapytanie 3. dopasowana płyta adaptacyjna z tworzywa sztucznego do wyrównania wysokości całkowitej (+10 mm) do odp. zestawów kołowych skrętnych i stałych: Nr artykułu AP1 6 we innovate mobility

7 Seria: HRLK-PO...-HN, HRLK-SPO...-HN, HRLK-ALTH...-HN Zestawy kołowe poziomujące z dźwignią uruchamiającą i dźwignią zwalniającą z płytą mocującą kg RoHS Obudowa: Seria HRLK...-HN - Tłoczona z grubej blachy stalowej, z podwójnym łożyskowaniem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Stopa blokująca ze stali. Regulacja wysokości poprzez przemieszczającą się dźwignię uruchamiającą i zwalniającą. Oś koła skręcana. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Koła: Seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu 6, 70 Shore D, kolor naturalny biały. Seria SPO - Z wysokiej jakości, odpornego poliamidu 6, bardzo solidny i wytrzymały, 70 Shore D, kolor naturalny biały. Seria ALTH - Bieżnik: Z wysokiej jakości elastomeru poliuretanowego Blickle Extrathane, 92 Shore A, jasnobrązowy, niebrudzący, nie plami podłoża. Tarcza koła: odlew ciśnieniowy z aluminium. Typy łożysk: Łożyska ślizgowe lub dwa wtłoczone łożyska kulkowe. Zestawy skrętne Ø koła (D) Szerokość koła Nośność [kg] Typ łożyska (H) całk. maks. (h) Zakres regulacji (T4) Maks. odległość od posadzki (T3) Rozmiar płyty Rozstaw otworów Ø otworu pod śrubę seria PO HRLK-PO 82G-HN ślizgowe x x Seria SPO HRLK-SPO 80G-HN ślizgowe x x Seria ALTH HRLK-ALTH 80K-HN kulkowe x x Wysięg Warianty/Wyposażenie Standard USA Ilustracja Seria ALTH w wersji przewodzącej elektrycznie, szary niebrudzący z płytą mocującą 140x110 / 105x75-80 mm z przykręcaną płytą w wymiarze USΑ 4" x 4 1 2" Rozszerzenie do symbolu -ELS Dostępne dla Seria PO, SPO na zapytanie na zapytanie na zapytanie we innovate mobility 7

8 Seria: HRLK-PO...-F, HRLK-ALTH...-F Zestawy kołowe o unieruchamianych stałych stopach i kołach z regulacją wysokości, z przykręcaną płytą 150 kg RoHS Obudowa: Seria HRLK...-F - tłoczona z grubej blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Unieruchamiana stopa blokująca ze stali. Regulacja wysokości koła za pomocą synchronicznie wychylanej dźwigni uruchamiającej. Oś koła skręcana. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Koła: Seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu 6, 70 Shore D, kolor naturalny biały. Seria ALTH - Bieżnik: Z wysokiej jakości elastomeru poliuretanowego Blickle Extrathane, 92 Shore A, jasnobrązowy, niebrudzący, nie plami podłoża. Tarcza koła: odlew ciśnieniowy z aluminium. Typy łożysk: Łożyska ślizgowe lub dwa wtłoczone łożyska kulkowe. Zestawy skrętne Ø koła (D) Szerokość koła Nośność [kg] Typ łożyska (H) całk. maks. (h) Zakres regulacji (T4) Maks. odległość od posadzki (T3) Rozmiar płyty Rozstaw otworów Ø otwóru pod śrubę seria PO HRLK-PO 80G-F ślizgowe x x Seria ALTH HRLK-ALTH 80K-F kulkowe x x Wysięg Warianty/Wyposażenie Standard USA Ilustracja Seria ALTH w wersji przewodzącej elektrycznie, szary niebrudzący z płytą mocującą 140x110 / 105x75-80 mm z przykręcaną płytą w wymiarze USΑ 4" x 4 1 2" Rozszerzenie do symbolu -ELS Dostępne dla seria PO na zapytanie na zapytanie na zapytanie 8 we innovate mobility

9 Seria: HRLK-PO...-VS Zestawy kołowe niwelujące, z płytą mocującą z kołem z poliamidu kg RoHS Obudowa: Seria HRLK...-VS -Tłoczona z grubej blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Poziomowanie łącznej wysokości w pozycji stojącej przez śrubę regulacyjną (SW17). Unieruchamianie koła po uruchomieniu śruby nastawczej. Oś koła skręcana. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Koła: Seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu 6, 70 Shore D, kolor naturalny biały. Typ łożyska: łożysko ślizgowe. Zestawy skrętne Ø koła (D) Szerokość koła Nośność [kg] Typ łożyska (H) całk. maks. (h) Zakres regulacji Rozmiar płyty Rozstaw otworów Ø otwóru pod śrubę HRLK-PO 82G-VS ślizgowe x x HRLK-PO 100G-VS ślizgowe x x Wysięg Tryb pracy jezdny Tryb pracy stacjonarny Warianty/Wyposażenie Standard USA z przykręcaną płytą w wymiarze USA 4" x 4 1 2" Rozszerzenie do symbolu -14 Dostępne dla na zapytanie we innovate mobility 9

10 Seria: HRP-POA, HRSP-POA, HRSP-GSPO Zestawy kołowe ze zintegrowaną stopą blokującą, z mocowaniem na płytę lub otwór centralny z kołem z poliamidu lub odlewanego poliamidu do dużych obciążeń kg RoHS Obudowa: Seria HRP/HRSP - Z odlewu ciśnieniowego z aluminium, z uszczelnionym łożyskiem kulkowym w głowicy skrętnej, ze stalową płytą mocującą. Powlekana proszkowo, kolor kości słoniowej. Stopa blokująca z twardej gumy, seria HRSP z aluminium, kolor czarny. Regulacja wysokości za pomocą klucza widełkowego lub zintegrowanego pokrętła regulacji; seria HRSP tylko za pomocą klucza widełkowego. Oś koła skręcana. Elementy stalowe cynkowane galwanicznie, pasywowane na niebiesko, nie zawierają chromu 6 (Cr6). Koła: Seria POA - Z wysokiej jakości, odpornego na uderzenia poliamidu 6, 70 Shore D, kolor naturalny biały. Seria GSPO - Z wysokiej jakości, odpornego na uderzenia, mocnego i twardego, wysoko zagęszczonego odlewu poliamidu, 80 Shore D, kolor naturalny beż. Typ łożyska: łożysko ślizgowe. Zestawy skrętne Ø koła Szerokość Nośność * Typ łożyska całk. Zakres Rozmiar płyty Rozstaw otworów Ø otwóru pod Wysięg (D) koła [kg] (H) maks. (h) regulacji (T4) śrubę HRP-POA 45G ślizgowe x x HRP-POA 50G ślizgowe x x HRP-POA 63G ślizgowe x x HRP-POA 72G ślizgowe x x HRSP-POA 72G ślizgowe x x HRSP-GSPO 90G ślizgowe x x HRSP-GSPO 90G * nośność określona w następujących warunkach testu: Prędkość: maks. 1 km/h Temperatura: +15 C do +30 C Twarda, pozioma powierzchnia bez przeszkód Odległość: Każdorazowo po maks. 50 metrach wymagana jest 15-minutowa przerwa na chłodzenie Warianty/Wyposażenie Ilustracja Seria HRSP-GSPO w wersji nierdzewnej z otworem centralnym pod gwint wewnętrzny ** Symbol HRIG-POA... Dostępne dla na zapytanie wszystkie średnice kół Ø serii HRP *** ** Ø koła 45 mm: M8x12 mm; Ø koła mm: M12x15 mm; Ø koła 72 mm: M16x16 mm *** maksymalna wysokość zestawu kołowego HRIG-POA 63G ulega redukcji o 2 mm 10 we innovate mobility

11 Seria: HRLH-SPO, HRLHD-SPO Zestaw kołowe poziomujące ze zintegrowaną stopą blokującą, z mocowaniem na płytę, z kołem z poliamidu do dużych obciążeń kg RoHS Obudowa: Seria HRLH/HRLHD - Tłoczona z grubej blachy stalowej, ze wzmocnionym widelcem i płytą, ze skręconym i zabezpieczonym bardzo masywnym sworzniem centralnym, z podwójnym łożyskiem kulkowym w głowicy skrętnej, dodatkowo wzmocniona wbudowanymi czterema specjalnie ukształtowanymi i hartowanymi panwiami łożyska, przez co szczególnie odporna na wstrząsy i uderzenia. Stopa blokująca ze stali. Regulacja wysokości za pomocą klucza widełkowego. Oś koła skręcana. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Koła: Seria SPO - Z wysokiej jakości, odpornego na uderzenia poliamidu, bardzo trwała ciężka odmiana, 70 Shore D, kolor naturalny biały. Typ łożyska: Dwa wtłoczone łożyska kulkowe. Rolka skrętna Podwójna rolka skrętna Ø koła Szerokość koła Nośność [kg] Typ łożyska (H) Zakres całk. maks. regulacji (h) (T4) Maks. odległość od posadzki (T3) Rozmiar płyty Rozstaw otworów Ø otwóru pod śrubę (D) HRLH-SPO 75K kulkowe x x HRLHD-SPO 75K 75 2 x kulkowe x x Wysięg Warianty/Wyposażenie Standard USA w wersji przewodzącej elektrycznie, szary niebrudzący z przykręcaną płytą w wymiarze USA 4" x 4 1 2" Rozszerzenie do symbolu -ELS -14 Dostępne dla na zapytanie na zapytanie we innovate mobility 11

12 Seria: HRLSD-SPO, HRLSD-GTH Spawane ze stali ciężkie rolki do podnoszenia z niwelowaną wysokością, z przykręcaną płytą kg RoHS Obudowa: Seria HRLSD - Bardzo wytrzymała stalowa konstrukcja spawana, z łożyskiem kulkowym wzdłużnym DIN 711 i łożyskiem stożkowym DIN 720 w głowicy skrętnej, zabezpieczona przed pyłem i wodą rozbryzgową, ze wspawaną tuleją prowadzącą do bardzo stabilnej stopy unieruchamiającej. Poziomowanie kół i stopy unieruchamiającej przy użyciu klucza widlastego (SW24). Oś koła skręcana. Ocynkowana galwanicznie, pasywowana na żółto, nie zawiera chromu 6 (Cr6). Koła: Seria SPO - Z wysokiej jakości, odpornego poliamidu 6, bardzo solidny i wytrzymały, 70 Shore D, kolor naturalny biały. Seria GTH - Bieżnik: Z wysokiej jakości elastomeru poliuretanowego Blickle Extrathane, 92 Shore A, jasnobrązowy, niebrudzący, nie plami podłoża. Tarcza koła: z wytrzymałego odlewu z żeliwa szarego. Typ łożyska: Dwa wtłoczone łożyska kulkowe. Zestawy skrętne Ø koła (D) Szerokość koła Nośność [kg] Typ łożyska (H) całk. maks. (h) Odległość od posadzki * Rozmiar płyty Rozstaw otworów Ø otwóru pod śrubę Seria SPO HRLSD-SPO 125K x kulkowe x x Seria GTH HRLSD-GTH 127K x kulkowe x x * Przy wkręconej stopie blokującej i wkręconej śrubie poziomowania Wysięg maksymalna Warianty/Wyposażenie** minimalna Ilustracja Seria SPO w wersji przewodzącej elektrycznie, szary niebrudzący Rozszerzenie do symbolu Dostępne dla -ELS Seria SPO na zamówienie ** pozostałe warianty/wyposażenie: bardziej wytrzymałe wersje na zapytanie 12 we innovate mobility

13 Stopy blokujące i stopy unoszące RoHS Stopy blokujące Za pomocą stóp blokujących urządzenia transportowe są blokowane w pozycji spoczynku. Umieszczane są one bezpośrednio na urządzeniu transportowym. Poprzez proste uruchomienie dźwigni blokady urządzenie transportowe zostaje nieco odciążone, bez podnoszenia. Przy uruchomieniu stopa blokująca ugina się o ok. 10 mm. Maksymalna siła docisku w połączeniu z odpowiednimi zestawami kołowymi skrętnymi i stałymi wynosi około 60 kg. Stopy blokujące można łączyć z zestawami kołowymi serii LH, LO und LS. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Symbol FF 125 FF 150 FF 160 FF 200 złożona (H0) rozłożona (H1) Rozmiar płyty 140 x x x x 110 Rozstaw otworów 105 x x x x Ø otwóru pod śrubę 12,3 12,3 12,3 12,3 H0 H1 Stopy unoszące Stopy unoszące są stosowane, by podnosić urządzenia transportowe w stanie spoczynku. Stopa unosząca jest mocowana bezpośrednio na urządzeniu transportowym. Poprzez uruchomienie dźwigni urządzenie transportowe jest podnoszone. Stopy unoszące można łączyć z różnymi seriami zestawów kołowych. Optymalny efekt można uzyskać w przypadku, gdy wysokość stopy (H1) jest o 5 mm większa niż wysokość używanego zestawu skrętnego lub stałego. Udźwig, w zależności od masy ciała osoby obsługującej, wynosi od 150 kg do 250 kg. Obciążenie pionowe na podnośniku wózkowym w podniesionym stanie nie może przekraczać 500 kg. Ocynkowane galwanicznie, pasywowane na niebiesko, nie zawiera chromu 6 (Cr6). Symbol WH 160 WH 200 WH 250 złożona (H0) rozłożona (H1) Rozmiar płyty 140 x x x 110 Rozstaw otworów 105 x x x Ø otwóru pod śrubę 12,3 12,3 12,3 H0 H1 we innovate mobility 13
