1 Koła i zestawy kołowe do dużych obciążeń z nalanym bieżnikiem z poliuretanu 266 we innovate mobility

2 Spis treści VSB/GB LU LH LS LSD Seria Strona VSB/GB mm kg 268/ LU-GB mm kg LH-VSB/-GB mm kg 271 LS-GB mm kg 272 LSB-GB mm kg we innovate mobility 267

3 Seria: VSB, GB, mm Koła do dużych obciążeń z bieżnikiem z poliuretanu, z tarczą kołą ze stali lub żeliwa kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia 92 Shore A od -25 C do +70 C -25 C krótkotrwale do +90 C znakomity Poziom głośności użytkowania Stopień ochrony podłoża dobry dobry Seria kół VSB, GB: Bieżnik: z wysokiej jakości, reakcyjnie odlewanego elastomeru poliuretanowego, twardość 92 Shore A, cichobieżny, bardzo niewielki opór toczenia, wysoka nośność dynamiczna, nie niszczy podłoża, wysoka odporność na ścieranie, duża wytrzymałość na przecięcie i dalsze rozdzieranie, kolor brązowy, niebrudzący, nie zmienia zabarwienia, bardzo dobre chemiczne wiązanie z tarczą. (opis materiałów na stronie 39) Tarcza : seria VSB: ze stali. Seria GB: z wytrzymałego żeliwa szarego, od średnicy 150 mm ze smarowniczką, lakierowana, kolor srebrny. : łożysko kulkowe: dwa wtłoczone łożyska kulkowe, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -25 C do +70 C, krótkotrwale do +90 C. W temperaturze otoczenia powyżej +40 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 48 Koła (D) Szerokość (T2) przy 4 km/h przy 10 km/h * przy 16 km/h * pod oś (d) Długość piasty (T1) VSB 82/20K kulkowe GB 100/15K kulkowe GB 101/20-50K kulkowe GB 101/20K kulkowe GB 5/15K kulkowe GB 8/20K kulkowe GB 140/20K kulkowe GB 150/20-50K kulkowe GB 150/20K kulkowe GB 152/20K kulkowe GB 152/25K kulkowe GB 154/25K kulkowe GB 160/20K kulkowe GB 160/25K kulkowe GB 180/20K kulkowe GB 180/25K kulkowe GB 182/25K kulkowe GB 184/25K kulkowe GB 200/20K kulkowe GB 200/25K kulkowe GB 201/25K kulkowe GB 202/25K kulkowe GB 202/30K kulkowe GB 202/35K kulkowe * znacznie lepsze nośności możliwe dla zastosowań bez przeszkód Dalsze Ø kół - patrz na następnej stronie odporne na hydrolizę, z tarczą z poliamidu odlewanego napędowe z wpustem w piaście Opis techniczny - na stronie mocowane na piaście Rozszerzenie do symbolu: seria GSPOB seria GBN seria GBA Dostępne dla na zapytanie patrz strona patrz strona we innovate mobility

4 Seria: GB, mm Koła do dużych obciążeń z bieżnikiem z poliuretanu, z tarczą kołą z żeliwa kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia 92 Shore A od -25 C do +70 C -25 C krótkotrwale do +90 C znakomity Poziom głośności użytkowania Stopień ochrony podłoża dobry dobry Seria kół GB: Bieżnik: z wysokiej jakości, reakcyjnie odlewanego elastomeru poliuretanowego, twardość 92 Shore A, cichobieżny, bardzo niewielki opór toczenia, wysoka nośność dynamiczna, nie niszczy podłoża, wysoka odporność na ścieranie, duża wytrzymałość na przecięcie i dalsze rozdzieranie, kolor brązowy, niebrudzący, nie zmienia zabarwienia, bardzo dobre chemiczne wiązanie z tarczą. (opis materiałów na stronie 39) Tarcza : z wytrzymałego żeliwa szarego, ze smarowniczką, lakierowana, kolor srebrny. Typy łożysk: łożysko kulkowe: dwa wtłoczone łożyska kulkowe, zabezpieczone smarem długotrwałym. łożysko baryłkowe: dwa wtłoczone łożyska baryłkowe, uszczelnione, bardzo wytrzymałe, bardzo trwałe, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -25 C do +70 C, krótkotrwale do +90 C. W temperaturze otoczenia powyżej +40 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 48 Koła (D) Szerokość (T2) przy 4 km/h przy 10 km/h * przy 16 km/h * pod oś (d) Długość piasty (T1) GB 251/25K kulkowe GB 251/30K kulkowe GB 250/25K kulkowe GB 250/30K kulkowe GB 250/35K kulkowe GB 252/25K kulkowe GB 252/30K kulkowe GB 253/35K kulkowe GB 254/40K kulkowe GB 300/30K kulkowe GB 302/30K kulkowe GB 302/35K kulkowe GB 304/35K kulkowe 35 0 GB 306/50K kulkowe GB 362/40K kulkowe GB 363/40K kulkowe GB 364/40K kulkowe 40 0 GB 402/40K kulkowe GB 404/40K kulkowe 40 0 GB 406/50K kulkowe 50 5 GB 408/50K kulkowe GB 500/50K kulkowe GB 504/60K kulkowe GB 506/80K kulkowe GB 602/80K kulkowe GB 604/80K kulkowe GB 750/0K kulkowe GB 1000/160PR baryłkowe * znacznie lepsze nośności możliwe dla zastosowań bez przeszkód Dalsze wymiary na zapytanie Łożysko kulkowe Łożysko baryłkowe odporne na hydrolizę, z tarczą z poliamidu odlewanego napędowe z wpustem w piaście Opis techniczny - na stronie mocowane na piaście Rozszerzenie do symbolu: seria GSPOB seria GBN seria GBA Dostępne dla na zapytanie patrz strony patrz strona we innovate mobility 269

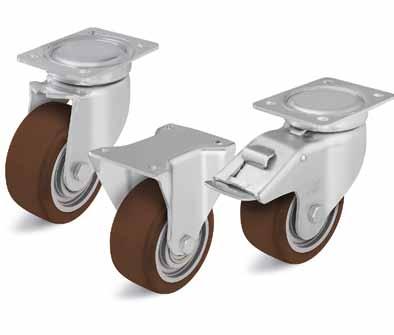

5 Seria: LU-GB, BH-GB Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, zamknięta głowica, z płytą, koło z bieżnikiem z poliuretanu kg RoHS Zestawy skrętne Zestawy stałe Zestawy skrętne z blokadą stop-fix Obudowa: seria LU/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna z łożyskiem kulkowym o styku czteropunktowym w głowicy skrętnej dla optymalnego niwelowania sił działających pionowo i poziomo, zamknięta, uszczelniona głowica skrętna. Zastosowanie utwardzonych panwi łożyska w połączeniu ze specjalną metodą dynamicznego dociskania i zawalcowania, zwiększa odporność na uderzenia i wstrząsy oraz zapewnia łatwobieżność, a jednocześnie niewielkie zużycie i bardzo dużą trwałość. Oś skręcana. Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Typy obudów: strona 66 Rysunki mocowania na płytę: strona 77 Blokada i głowicy skrętnej stop-fix : strona 80 Szer. Wysokość całkowita Koła: seria GB - Bieżnik: z wysokiej jakości elastomeru poliuretanowego, 92 Shore A, wysoka nośność dynamiczna, kolor brązowy, niebrudzący, nie zmienia zabarwienia. Tarcza : z wytrzymałego żeliwa szarego, od średnicy 150 mm, ze smarowniczką, lakierowana, kolor srebrny. : dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 268 i 48 Rozmiar płyty Rozstaw otworów pod śrubę LU-GB 8K BH-GB 8K LU-GB 8K-FI kulkowe x x LU-GB 150K BH-GB 150K LU-GB 150K-FI kulkowe x x LU-GB 160K BH-GB 160K LU-GB 160K-FI kulkowe x x LU-GB 200K BH-GB 200K LU-GB 200K-FI kulkowe x x Wysięg zest. skręt. z mi odpornymi na hydrolizę blokada kierunku (do montażu) 1 x 360 * Opis techniczny - na stronie z osłoną stopy ze stali Rozszerzenie do symbolu: seria GSPOB RI FS Dostępne dla na zapytanie wszystkie na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad 270 we innovate mobility

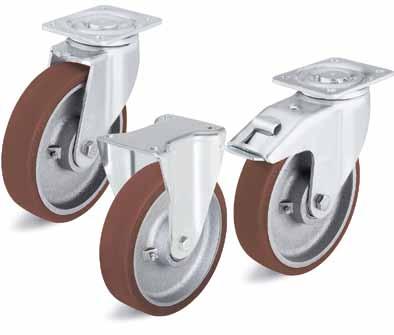

6 Seria: LH-VSB, BH-VSB, LH-GB, BH-GB Zestawy kołowe z blachy stalowej, odmiana ciężka, z mocowaniem na płytę, koło z bieżnikiem z poliuretanu kg RoHS Zestawy skrętne Zestawy stałe Zestawy skrętne z blokadą stop-fix Obudowa: seria LH/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna ze wzmocnionym widelcem i plytą mocującą, ze skręconym i zabezpieczonym bardzo masywnym sworzniem centralnym, z podwójnym łożyskiem kulkowym w głowicy skrętnej, dodatkowo wzmocniona wbudowanymi czterema specjalnie ukształtowanymi i hartowanymi panwiami łożyska, przez co szczególnie odporna na wstrząsy i uderzenia. Oś skręcana. Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Typy obudów: strona 66 Rysunki mocowania na płytę: strona 77 Blokada i głowicy skrętnej stop-fix : strona 80 Szer. Wysokość całkowita Koła: seria VSB/GB - Bieżnik: z wysokiej jakości elastomeru poliuretanowego, 92 Shore A, wysoka nośność dynamiczna, kolor brązowy, niebrudzący, nie zmienia zabarwienia. Tarcza : seria VSB: ze stali. Seria GB: z wytrzymałego żeliwa szarego, od średnicy 150 mm, ze smarowniczką, lakierowana, kolor srebrny. : dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 268, 269 i 48 Rozmiar płyty Rozstaw otworów pod śrubę LH-VSB 82K kulkowe x x LH-GB 100K-1 BH-GB 100K-1 LH-GB 100K-1-FI kulkowe x x LH-GB 100K-3 BH-GB 100K-3 LH-GB 100K-3-FI kulkowe x x LH-GB 5K-1 BH-GB 5K-1 LH-GB 5K-1-FI kulkowe x x LH-GB 5K-3 BH-GB 5K-3 LH-GB 5K-3-FI kulkowe x x LH-GB 8K BH-GB 8K LH-GB 8K-FI kulkowe x x LH-GB 150K BH-GB 150K LH-GB 150K-FI kulkowe x x LH-GB 160K BH-GB 160K LH-GB 160K-FI kulkowe x x LH-GB 180K BH-GB 180K LH-GB 180K-FI kulkowe x x LH-GB 200K BH-GB 200K LH-GB 200K-FI kulkowe x x LH-GB 202K BO-GB 202K * ** kulkowe x x LH-GB 250K BH-GB 250K ** kulkowe x x * stalowa konstrukcja spawana ** wariant blokady stop-top patrz Wysięg zest. skręt. z mi odpornymi na hydrolizę z blokadą stop-top z blokadą centralną central-stop z blokadą ideal-stop wysokość całkowita +17 mm *** blokada kierunku (do montażu) 1 x 360 z osłoną stopy ze stali Opis techniczny - na stronie , 483 stopa blokująca Rozszerzenie do symbolu: seria GSPOB -ST -CS13 -IS patrz **** -FS FF 5/150/160/200 Dostępne dla na zapytanie mm 5x60, 160, 200x50, 250 mm 5x60, 160, 200x50, 250 mm i wymiary płyty patrz **** na zapytanie 5x60, 150, 160, 200 mm *** pasująca płyta adaptacyjna z tworzywa sztucznego do wyrównania wysokości całkowitej do zestawów kołowych skrętnych i stałych bez blokady ideal-stop : symbol AP3 **** RI dla mm z płytą 100x85 mm, RI dla 100-5x40 mm z płytą 140x110 mm, RI dla 5x60-200x50 mm (tylko dla zestawów skrętnych bez pozostałych blokad) we innovate mobility 271

7 Seria: LS-GB, BS-GB Zestawy kołowe do dużych obciążeń stalowe spawane, z głowicą skrętną odmiany ciężkiej, koło z bieżnikiem z poliuretanu kg RoHS Zestawy skrętne Zestawy stałe Zestawy skrętne z blokadą stop-top Obudowa: seria LS/BS - Bardzo wytrzymała stalowa konstrukcja spawana, obudowa skrętna z łożyskiem kulkowym wzdłużnym DIN 711 i łożyskiem stożkowym DIN 720 w głowicy skrętnej, z zabezpieczeniem przeciwpyłowym i przeciw wodzie rozbryzgowej, ze smarowniczką, ze skręconym i zabezpieczonym wspawanym bardzo masywnym sworzniem centralnym. Oś skręcana mm: ocynkowana galwanicznie, pasywowana na żółto, nie zawiera chromu 6 (Cr6) mm: lakierowana na czerwono. Typy obudów: strona 68 Rysunki mocowania na płytę: strona 77 i 78 Blokada i głowicy skrętnej stop-top : strona 80 Szer. Wysokość całkowita Koła: seria GB - Bieżnik: z wysokiej jakości elastomeru poliuretanowego, 92 Shore A, wysoka nośność dynamiczna, kolor brązowy, niebrudzący, nie zmienia zabarwienia. Tarcza : z wytrzymałego żeliwa szarego, od średnicy 150 mm, ze smarowniczką, lakierowana, kolor srebrny. : dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 268, 269 i 48 Rozmiar płyty Rozstaw otworów pod śrubę LS-GB 8K BS-GB 8K LS-GB 8K-ST kulkowe x x LS-GB 150K BS-GB 150K LS-GB 150K-ST kulkowe x x LS-GB 152K BS-GB 152K LS-GB 152K-ST kulkowe x x LS-GB 154K BS-GB 154K LS-GB 154K-ST kulkowe x x LS-GB 160K BS-GB 160K LS-GB 160K-ST kulkowe x x LS-GB 200K BS-GB 200K LS-GB 200K-ST kulkowe x x LS-GB 202K BS-GB 202K LS-GB 202K-ST kulkowe x x LS-GB 250K BS-GB 250K LS-GB 250K-ST kulkowe x x LS-GB 252K BS-GB 252K LS-GB 252K-ST kulkowe x x LS-GB 300K BS-GB 300K LS-GB 300K-ST kulkowe x x LS-GB 302K BS-GB 302K LS-GB 302K-ST kulkowe x x LS-GB 304K BS-GB 304K * kulkowe x x LS-GB 362K BS-GB 362K * kulkowe x x LS-GB 364K BS-GB 364K * kulkowe x x LS-GB 402K BS-GB 402K * kulkowe x x LS-GB 406K BS-GB 406K * kulkowe x x LS-GB 504K BS-GB 504K * kulkowe x x LS-GB 604K BS-GB 604K * kulkowe x x * wariant blokady Radstop - patrz Wysięg zest. skręt. zdjęcie z obudową lakierowaną na czerwono mm z mi odpornymi na hydrolizę z blokadą Radstop z blokadą kierunku 2 x 180 (-RI2) / 4 x 90 (-RI4) z blokadą kierunku 4 x 90 (uruchamiana ręcznie) z osłoną stopy ze stali Opis techniczny - na stronie , 483 stopa blokująca Rozszerzenie do symbolu: seria GSPOB -RAH -RI2 / -RI4 -RI4H -FS FF 5/150/160/200 Dostępne dla na zapytanie Ø 300x100 lub Ø 300x100 lub na zapytanie większe na zapytanie 5-300x80 mm większe na zapytanie 5-200x50 mm 272 we innovate mobility

8 Seria: LSD-GB, BSD-GB Podwójne zestawy kołowe do dużych obciążeń stalowe spawane, głowica odmiany ciężkiej, z bieżnikiem z poliuretanu kg RoHS Obudowa: seria LSD/BSD - Bardzo wytrzymała stalowa konstrukcja spawana, obudowa skrętna z łożyskiem kulkowym wzdłużnym DIN 711 i łożyskiem stożkowym DIN 720 w głowicy skrętnej, z zabezpieczeniem przeciwpyłowym i przeciw wodzie rozbryzgowej, ze smarowniczką, ze skręconym i zabezpieczonym wspawanym bardzo masywnym sworzniem centralnym. Oś skręcana mm: ocynkowana galwanicznie, pasywowana na żółto, nie zawiera chromu 6 (Cr6) mm: lakierowana na czerwono. Typy obudów: strona 68 Rysunki mocowania na płytę: strona 77 i 78 Koła: seria GB - Bieżnik: z wysokiej jakości elastomeru poliuretanowego, 92 Shore A, wysoka nośność dynamiczna, kolor brązowy, niebrudzący, nie zmienia zabarwienia. Tarcza : z wytrzymałego żeliwa szarego, od średnicy 150 mm, ze smarowniczką, lakierowana, kolor srebrny. : dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 268, 269 i 48 Zestawy skrętne Zestawy stałe Szerokość Wysokość całkowita Rozmiar płyty Rozstaw otworów pod śrubę LSD-GB 100K BSD-GB 100K x kulkowe x 140 * x LSD-GB 8K BSD-GB 8K 5 2 x kulkowe x 175 * 105 x LSD-GB 150K-35 BSD-GB 150K x kulkowe x 175 * 105 x LSD-GB 200K-35 BSD-GB 200K x kulkowe x 175 * 105 x LSD-GB 202K BSD-GB 202K x kulkowe x 255 * 160 x LSD-GB 250K BSD-GB 250K x kulkowe x 255 * 160 x LSD-GB 252K BSD-GB 252K x kulkowe x 255 * 160 x LSD-GB 302K BSD-GB 302K x kulkowe x 255 * 160 x LSD-GB 304K x kulkowe x x BSD-GB 304K x kulkowe x 300 * 160 x LSD-GB 404K-42 BSD-GB 404K x kulkowe x 400 * 240 x LSD-GB 504K BSD-GB 504K x kulkowe x 400 * 240 x * Zestawy stałe: dłuższy bok płyty równoległy do osi Wysięg zest. skręt. zdjęcie z obudową lakierowaną na czerwono mm z mi odpornymi na hydrolizę z blokadą Radstop do 200x50 mm z blokadą Radstop od 200x80 mm z blokadą kierunku 2 x 180 (-RI2) / 4 x 90 (-RI4) z blokadą kierunku 4 x 90 (uruchamiana ręcznie) Opis techniczny - na stronie z osłoną stopy ze stali Rozszerzenie do symbolu: seria GSPOB -RA -RAH -RI2 / -RI4 -RI4H -FS Dostępne dla na zapytanie na zapytanie na zapytanie x50 Ø 200x80 na zapytanie na zapytanie na zapytanie we innovate mobility 273
