Koła i zestawy kołowe z litej stali do bardzo dużych obciążeń

Transkrypt

1 Koła i zestawy kołowe z litej stali do bardzo dużych obciążeń 328 we innovate mobility

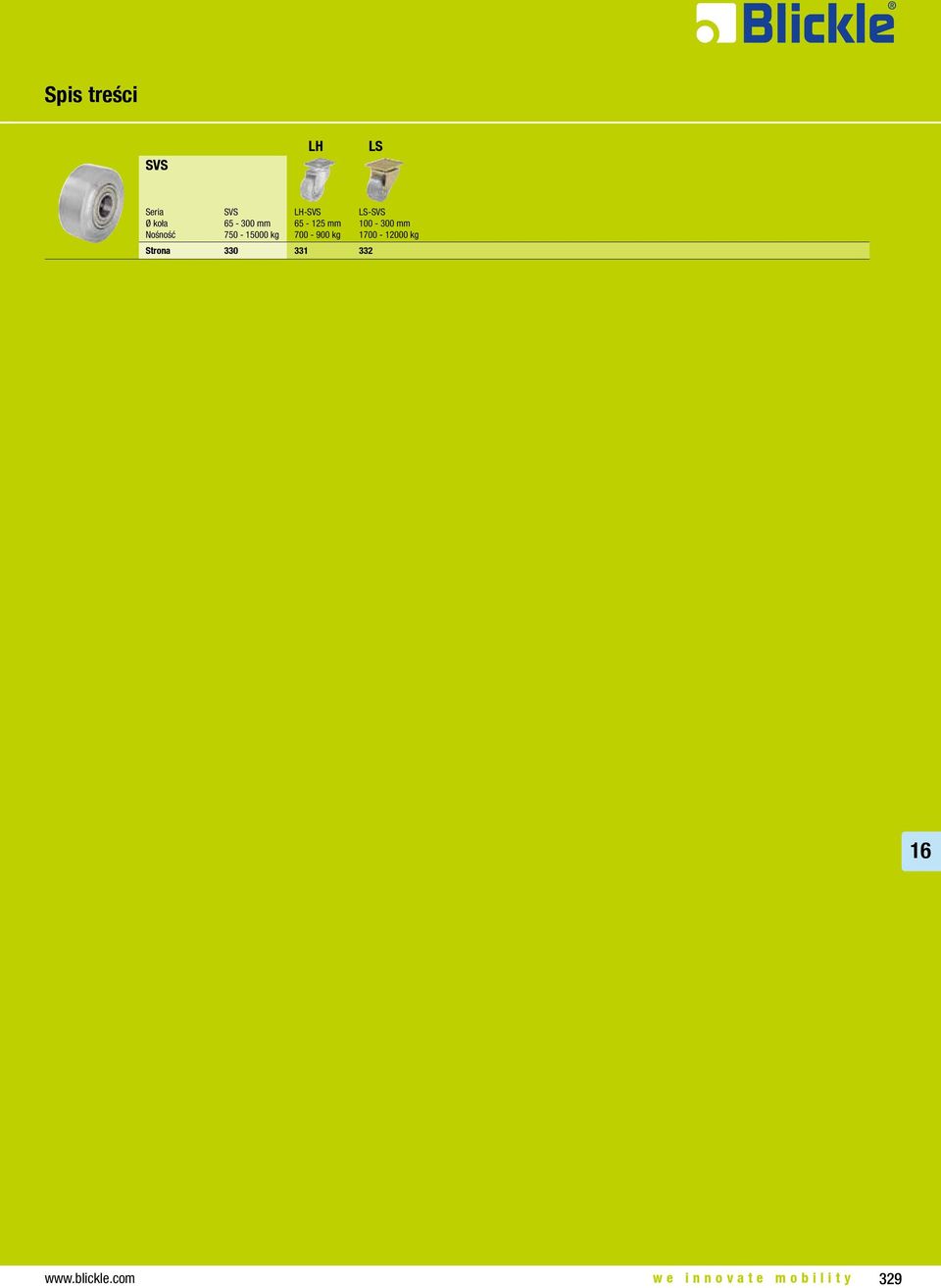

2 Spis treści SVS LH LS Seria Strona SVS mm kg LH-SVS mm kg LS-SVS mm kg we innovate mobility 329

3 Seria: SVS Koła z litej stali do bardzo dużych obciążeń kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia Poziom głośności użytkowania Stopień ochrony podłoża HB -25 C C znakomity akceptowalny akceptowalny Seria kół SVS: Toczone ze stali ulepszanej cieplnie, z nieznacznie zaokrągloną i lekko naoliwioną bieżnią koła, bardzo niewielki opór toczenia i skrętu, łatwobieżne na gładkich podłożach, bardzo odporne na ścieranie, bardzo wysoka statyczna i dynamiczna nośność. (opis materiałów na stronie 40) Typ łożyska: łożysko kulkowe: dwa wtłoczone łożyska kulkowe, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Odporność chemiczna patrz opis materiałów na stronie 40. Odporność temperaturowa: -25 C do +120 C. W przypadku podłoża wrażliwego na nacisk należy uwzględnić stosunkowo wysoki nacisk na podłoże. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 50 Koła (D) Szerokość koła (T2) SVS 65/20K kulkowe SVS 80/20K kulkowe SVS 100/25K kulkowe SVS 127/30K kulkowe SVS 150/45K kulkowe SVS 201/50K kulkowe SVS 200/60K kulkowe SVS 250/70K kulkowe SVS 300/100K kulkowe Dalsze wymiary na zapytanie [kg] Typ łożyska Ø otworu pod oś (d) Długość piasty (T1) Warianty/Wyposażenie z łożyskiem baryłkowym inne wersje Opis techniczny - na stronie 61 Rozszerzenie do symbolu: -PR Dostępne dla na zapytanie na zapytanie 330 we innovate mobility

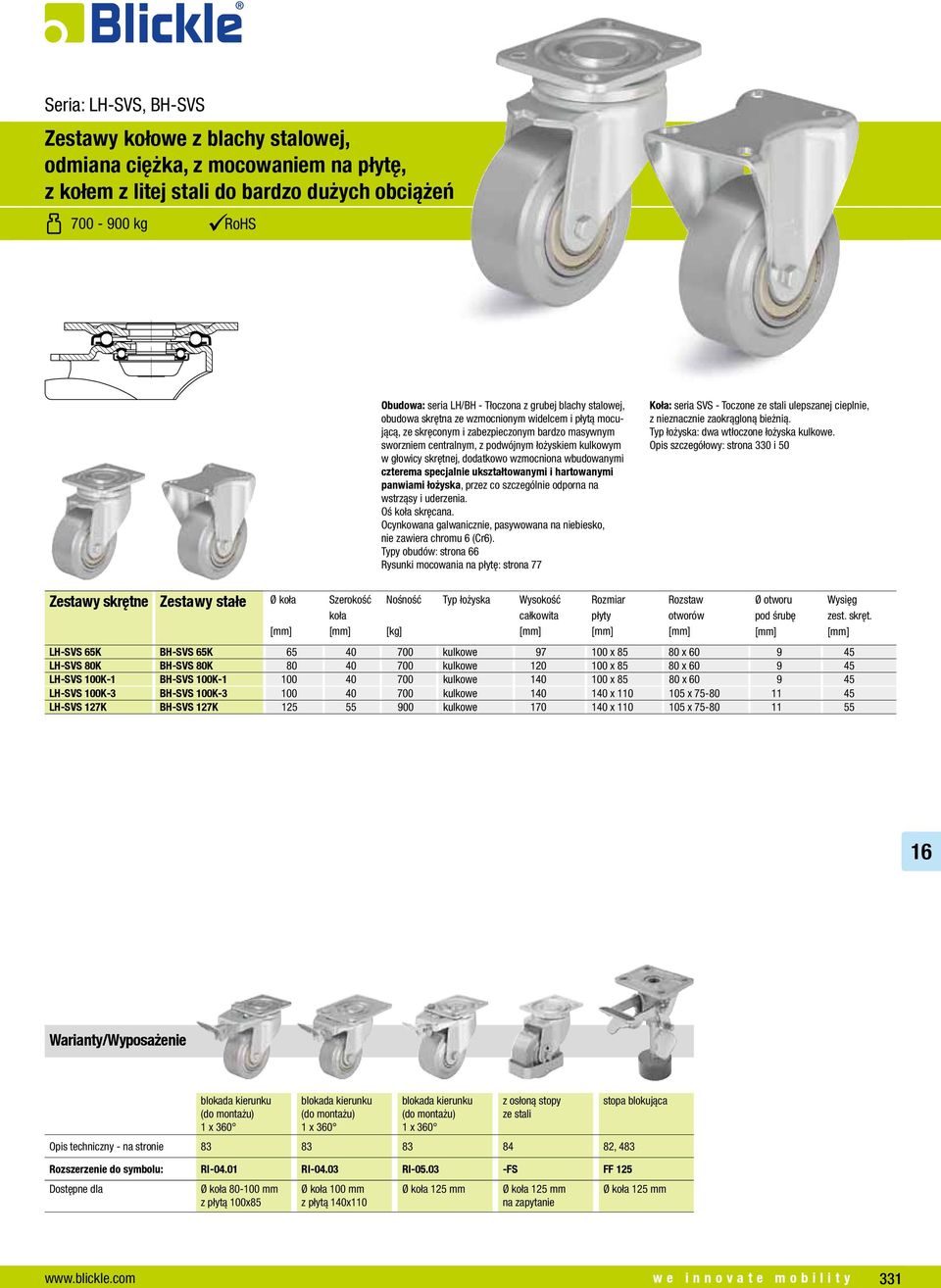

4 Seria: LH-SVS, BH-SVS Zestawy kołowe z blachy stalowej, odmiana ciężka, z mocowaniem na płytę, z kołem z litej stali do bardzo dużych obciążeń kg RoHS Obudowa: seria LH/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna ze wzmocnionym widelcem i płytą mocującą, ze skręconym i zabezpieczonym bardzo masywnym sworzniem centralnym, z podwójnym łożyskiem kulkowym w głowicy skrętnej, dodatkowo wzmocniona wbudowanymi czterema specjalnie ukształtowanymi i hartowanymi panwiami łożyska, przez co szczególnie odporna na wstrząsy i uderzenia. Oś koła skręcana. Ocynkowana galwanicznie, pasywowana na niebiesko, nie zawiera chromu 6 (Cr6). Typy obudów: strona 66 Rysunki mocowania na płytę: strona 77 Koła: seria SVS - Toczone ze stali ulepszanej cieplnie, z nieznacznie zaokrągloną bieżnią. Typ łożyska: dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 330 i 50 Zestawy skrętne Zestawy stałe Szerokość koła Typ łożyska Wysokość całkowita Rozmiar płyty Rozstaw otworów Ø otworu pod śrubę [kg] LH-SVS 65K BH-SVS 65K kulkowe x x LH-SVS 80K BH-SVS 80K kulkowe x x LH-SVS 100K-1 BH-SVS 100K kulkowe x x LH-SVS 100K-3 BH-SVS 100K kulkowe x x LH-SVS 127K BH-SVS 127K kulkowe x x Wysięg zest. skręt. Warianty/Wyposażenie blokada kierunku (do montażu) 1 x 360 blokada kierunku (do montażu) 1 x 360 blokada kierunku (do montażu) 1 x 360 z osłoną stopy ze stali Opis techniczny - na stronie , 483 stopa blokująca Rozszerzenie do symbolu: RI RI RI FS FF 125 Dostępne dla mm 100 mm 125 mm 125 mm 125 mm z płytą 100x85 z płytą 140x110 na zapytanie we innovate mobility 331

5 Seria: LS-SVS, BS-SVS Zestawy kołowe do bardzo dużych obciążeń stalowe spawane, z głowicą skrętną odmiany bardzo ciężkiej, z kołem z litej stali kg RoHS Obudowa: seria LS/BS - Bardzo wytrzymała stalowa konstrukcja spawana, obudowa skrętna z łożyskiem kulkowym wzdłużnym DIN 711 i łożyskiem stożkowym DIN 720 w głowicy skrętnej, z zabezpieczeniem przeciwpyłowym i przeciw wodzie rozbryzgowej, ze smarowniczką, ze skręconym i zabezpieczonym wspawanym bardzo masywnym sworzniem centralnym. Oś koła skręcana mm: ocynkowana galwanicznie, pasywowana na żółto, nie zawiera chromu 6 (Cr6) mm: lakierowana na czerwono. Typy obudów: strona 68 Rysunki mocowania na płytę: strona 77 i 78 Koła: seria SVS - Toczone ze stali ulepszanej cieplnie, z nieznacznie zaokrągloną bieżnią. Typ łożyska: dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 330 i 50 Zestawy skrętne Zestawy stałe Szerokość koła Typ łożyska Wysokość całkowita Rozmiar płyty Rozstaw otworów Ø otworu pod śrubę [kg] LS-SVS 100K BS-SVS 100K kulkowe x x LS-SVS 127K BS-SVS 127K kulkowe x x LS-SVS 150K-35 BS-SVS 150K kulkowe x x LS-SVS 201K BS-SVS 201K kulkowe x x LS-SVS 200K BS-SVS 200K kulkowe x x LS-SVS 250K BS-SVS 250K kulkowe x x LS-SVS 300K BS-SVS 300K kulkowe x x Wysięg zest. skręt. Warianty/Wyposażenie zdjęcie z obudową lakierowaną na czerwono mm z blokadą kierunku 2 x 180 z blokadą kierunku 4 x 90 z blokadą kierunku 4 x 90 (uruchamiana ręcznie) Opis techniczny - na stronie z osłoną stopy ze stali Rozszerzenie do symbolu: -RI2 -RI4 -RI4H -FS Dostępne dla na zapytanie na zapytanie x55 mm x55 mm 332 we innovate mobility
